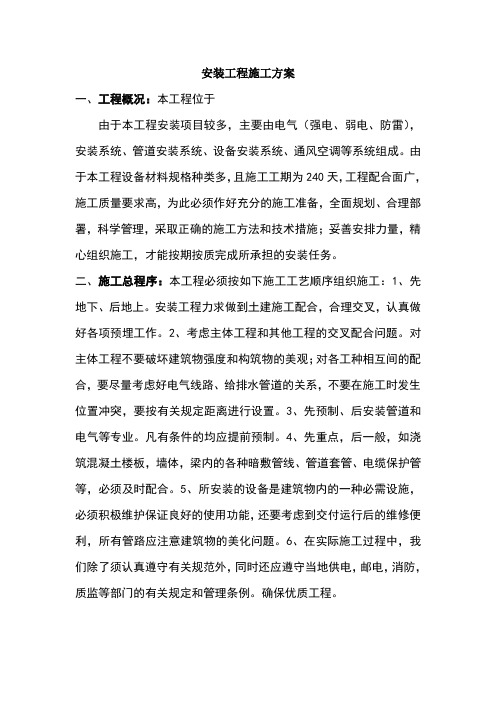

电气安装分部工程施工方案

电气安装分部工程 1、充分做好施工准备工作 电气安装工程施工过程的主要关键是与土建结构的配合。 配合预留孔洞工作、配合预埋管等将是一项关键的施工工序，必须严格按施工规范要求严格进行。 配合阶段施工流程： 管线盒预留预埋→隐蔽工程记录→隐蔽工程中间验收预留和预埋配管： （1）预留和预埋是电气施工的基本前提和重要阶段，和土建有着密切的关系，应紧跟土建的施工进度及时做好予留、预埋工作，应根据土建所浇灌混凝土的方位及时会同建设单位、监理部门办理隐蔽工程记录，双方签字认可后土建才能浇灌混凝土。 （2）认真分析图纸，协调暖通、管道、弱电、土建等各专业的关系，力保预留管、预留洞标高、尺寸、预留洞一次性到位。 （3）预留洞有：暗装配电箱、电气竖井等。 （4）预埋钢管、PVC弯管时，管子不得有裂纹、凹陷等现象，钢管弯曲半径不得小于管外径的 6倍，PVC弯管必须使用专用配套的弯管弹簧。 （5）预埋管线管口和接线盒应有防堵措施，防止水泥浆进入，保证管线畅通。 2、安装阶段电气施工方法及技术要求 （1）施工工艺流程：

配电系统→ 母线槽安装→ 敷设电缆→ 动力照明穿线→ → 电器设备开箱检查→ 电器设备安装→ 灯具开关插座安装→ → 模拟试验→ 单体试验→ 分项通电试验→ 联动运行→ → 整理资料→ 交工验收 （2）变压器安装 ①干式变压器的安装工序 定位放线→现场搬运→外观检查→芯部检查→本体检查→试运行 ②变压器安装前的检查与保管 变压器在运输过程中，有可能遭到外部的损伤，因此，变压器到达现场后，应及时进行下列外观检查： a.变压器的型号、规格等应符合设计要求。 b.变压器附件应齐全，无锈蚀或机械损伤。 c.高低压套管表面无缺陷，绝缘体无损伤。 d.变压器滚轮的轮距应与基础轨距相吻合。 e.变压器到达现场后，应进行器身检查，其目的是检查是否有因长途运输和搬运时，由于剧烈震动或冲击使芯部螺栓松动等外观检查不出来的缺陷，以变及时处理，保证安装质量。 ③变压器的安装 变压器经过上述一系列检查之后，若无异常现象，即可就位安装。 a.变压器推进变压器室时，要注意它的高压侧和低压侧方向应与变压器室内的高低压电气设备装设位置一致。

b.变压器基础的导轨应水平， 轨距和变压器轮距应吻合。 c.的制动装置加以固定，并在滚轮上涂以防锈油。 d.变压器的接地螺栓上接上地线。 （3）配电屏（柜）安装 ①低压配电屏（柜）的安装工序 定位放线→基础型钢埋设→配电屏（柜）检查→配电屏（柜）运输→立柜就位→内部清扫→检查及接线→空载模拟动作→通电试验 ②配电柜安装技术要求 配电柜、盘、箱要作设备开箱检查记录，且检验合格后才能进行安装，盘柜就位前应注意基础型钢的找平、找直，严格控制垂直度和水平度，保证垂直误差控制在 1.5‰，相邻屏顶误差控制在 1mm，水平度控制在 2‰以内，柜体与基础型钢用螺栓连接牢固，不许点焊固定，柜体与基础型钢都应可靠接地，按照控制原理图认真检查一、二次控制，测量和保护回的准确性，保证投入运行时一次成功。 ③配电箱的安装 a .配电箱安装工序为： 安装准备→定位放线→预留预埋→箱壳安装→箱壳接地→箱壳安装→导线敷设→箱内接线→检查调整→箱壳清洁→通电运行 b.必须确保配电箱横平竖直，暗装其表面与墙平整，安装牢固，垂直度≤1.5‰，水平度≤2‰。 c.管线配至箱体内，其入口处用锁母固定，锁母固定的管子余留长度为 2个丝扣。 d.配电箱不得用电、气焊开孔或在箱体侧开孔，尽量按原箱体的予留孔进线，当孔数量不足或孔径不相吻合时，可使用液压扩孔器开孔。 e.进入箱内的电线应有一定余量，配线要用线码扎牢，二次配线工艺力求整齐美观。 ④电缆敷设 a.电缆在敷设前应进行绝缘摇测和质量检查，且做好记录。并核对规格、型号，是否与设计相符，绝缘电阻摇测完后，电缆必须放电。电缆敷设完后，还应摇测其绝缘电阻，两者数据进行比较，如果相差较大，需查明原因并采取修复措施。 b.电缆保护管两端需作喇叭口，并设相宜的护口。 c.电缆敷沿在桥架上，应排列整齐，不能交叉和重叠，动力线路与照明线路分开排列，并在桥架上加以固定。 d.电缆两端，中间和转弯处应安放电缆标牌。 e.电缆的弯曲半径不宜过小或硬扳硬拉，以免损伤电缆绝缘。 ⑤管内穿线 管内穿线应在管线安装就位， 箱盒到位， 设备安装就绪， 土建未完时， 即可进行穿线， 穿线时应采用颜色区分和做好区分记录。 相线： 蓝（ A） 黄（ B） 红（ C） 中线： 黑色 地线： 黄/绿 接头采用焊接与压接，如果绞接应焊锡，接头的包缠需包两层黄腊带和黑胶布，铜导线的连接推广采用“安全帽”压接法。 ⑥照明器具安装 a.固定灯具的螺栓或螺钉不小于 2个，木台直径在 75mm以下时，可用一个螺钉或螺栓固定，但不得用木塞固定，必须采用膨胀螺栓固定。 b.同一室内成排安装灯具，其中心偏差不小于5mm。 c.成排安装的开关、插座的高度应一致，高低差不大于2mm。 d.同一场所开关的切断装置应一致，且操作更灵便，接点性能可靠。 e.开关、插座安装注重标高尺寸，首先保证预埋盒各标高误差在 5mm之内，开关插座为“上开、下关、左零、右火”，单项三孔插座的保护接地线在正上方。 f.上灯前均应进行绝缘电阻检查，并做好记录，绝缘电阻合格后方可往上装灯。 g.新安装的照明回路绝缘电阻应在 1兆欧以上，特殊情况不得小于 0.5兆欧。 ⑦避雷网及接地装置安装 a .本建筑物属一级防雷建筑， 在屋面女儿墙上采用Φ 25 m m 的镀锌管做避雷带， 连接板采用- 4 0 × 4 的镀锌扁铁， 屋面防雷采用避雷带结合避雷针， 屋面上所有金属结构配件均与避雷带可靠连接。 b.利用结构柱内主筋作引下线，每根柱内利用作为引下线的主筋数量不应少于四根，作为引下线的柱内主筋必须上下焊接一体，焊接长度大于 6倍圆钢直径，并从下至上做好标记，以免接错。 c.30m以上的外墙金属构配件（如外墙栏杆、金属门窗等）应通过金属门窗埋铁与引下线或防侧击避雷带可靠连接，防侧击避雷带利用圈梁内靠外墙一侧的水平主钢筋焊接成避雷带，并与柱内引下线相连。 d.接地网利用基础梁柱内主钢筋作接地，采用等电位焊接连接方式，另在基础外侧敷设一圈-40×4镀锌扁钢，作环形接地连接带，并与基础内主钢筋焊接形成联合接地网。 e.接地电阻不大于 1欧，达不到要求时可增设∠50×50×5mm的镀锌角钢接地桩。 f.通讯、调度设备采用专用接地干线分别与联合接地网连接。 3、电气设备的施工安装及验收技术要求 (1)一般要求 ①所有设备的安装应满足有关设备制造规范、安装验收规范及本产品的安装要求，也应符合电气设备详细安装图纸的要求。电气施工质量验收和现场施工用电安全要满足有关规范要求。 低压开关柜、变压器及各类配电柜箱、控制柜箱等在搬运和安装时应采用防震、防潮、防止框架变形和漆面受损等措施， 必要时将易损元件拆下。当产品有特殊要求时，应根据产品的特殊要求实施。 ②施工时应在设备进场后取得完整的开箱资料，包括设备的合格证书，安装手册，操作手册，维护保养手册等文件，并应从供货商处获得设备安装所必需的设备安装指导手册和设备安装参数等交接资料。 ③施工时应在设备安装前取得完整的设备施工安装图纸，并应对图纸提出的各种要求作详细的了解以利全面的复核与计算。 ④施工时在设备安装过程中严格按合同执行并建立工程联系单事项，在设备安装过程中对设备安装的修改和调整应以书面形式向业主和监理工程师提交报告，并应在得到肯定的书面答复后方可执行。 ⑤施工时应在设备安装竣工后向业主提交下列文件： 所有电气设备的合格证书、安装手册、操作手册、维护保养手册等文件。 电气设备的通电试验报告，包括耐压试验和绝缘试验报告。 完整的工程联系单。 完整的电气设备安装竣工图。 电气设备的试运行报告。 其他必需的附加文件。 供电部门的验收报告。 上述文件应装订成册。

(2)低压开关柜、信号屏及配电箱的安装 低压开关柜、配电箱到达现场后，施工时应在规定期限内作验收和检查，并应符合下列要求： 包装及密封良好； 开箱检查型号及规格符合要求，设备无损伤，附件备件齐全； 产品的技术文件齐全； 外观检查应合格； 施工时在进行低压开关柜及配电屏（箱）的安装前应对上述施工提供的设备安装条件包括沟槽尺寸及预埋件的位置等进行检查和验收，如果土建条件未能符合设备安装条件时，施工时有责任协助土建单位作必要的修正。 所有开关柜和配电箱在安装前应作全面的特性测试。 所有设备安装用的紧固件，除地脚螺栓外，应用镀锌制品，开关柜和配电箱内母线的涂漆颜色应符合规范规定。 开关柜和配电箱的基础型钢安装允许偏差应符合下列要求： 垂直度偏差每米不大于 1mm,全长不大于5mm。 水平度偏差每米不大于 1mm，全长不大于5mm。 基础型钢应可靠接地，柜箱本体及内部设备与各构件连接应牢固，柜箱本体与基础型钢应用螺栓连接，基础型钢应涂除锈油漆。 开关柜与配电箱单独或成列安装时，其安装允许偏差应符合下列要求： 相邻两柜或箱顶部水平度偏差不大于2mm； 全部柜或箱顶部水平度偏差不大于5mm； 相邻两柜或箱面水平度偏差不大于1mm； 全部柜或箱面水平度偏差不大于5mm； 柜与箱间水平度偏差不大于2mm； 柜与箱垂直度偏差每米不大于1 . 5 m m 。 低压抽屉式开关柜的安装应符合下列要求： 抽屉推拉应灵活轻便，无卡阻及碰撞现象，相同型号的抽屉应能互换； 抽屉的机械连锁或电气连锁装置应动作准确可靠，断路器分闸后，隔离触头才能分开； 动触头和静触头的中心线应一致，触头接触紧密； 抽屉与柜体间的二次回路连接插件应接触良好； 抽屉与柜体间的接触及柜体、框架的接地应良好； 凡需悬挂安装的配电箱，应用型钢制作固定支架，将其固定在墙上或栏杆上，支架应作必要的除锈及防腐处理。 (3)变压器的安装 电力变压器在搬运过程中，不应有冲击或严惩振动的情况，利用机械牵引时，着力点应在变压器的重点心以下，以防倾倒，搬运时倾斜角不应超过 15度，否则应采取必要措施，防止电力变压器内部结构变形。 电力变压器整体起吊时，应将钢丝绳系在电力变压器专供整体起吊的吊环上。电力变压器在安装前应作下列检查： 技术规格应符合设计要求，制造厂的技术数据应齐全； 变压器的所有附件应齐全，无锈蚀和机械损伤。
