四脚空心方块新型吊具的设计与应用

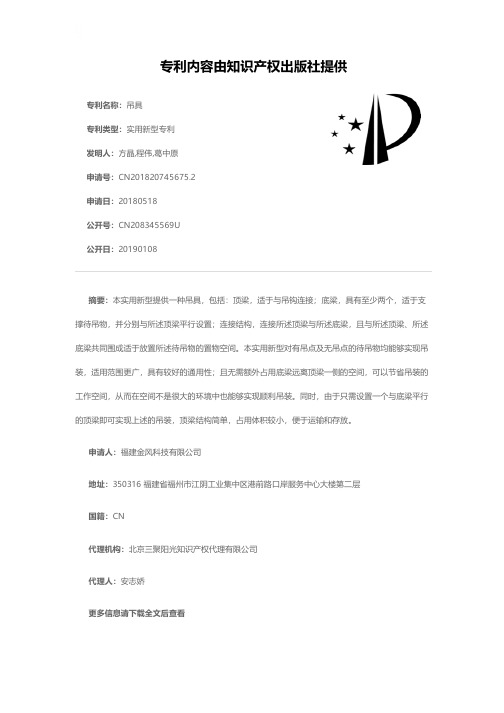

吊具[实用新型专利]
![吊具[实用新型专利]](https://img.taocdn.com/s3/m/4731d53b33d4b14e842468a7.png)
专利名称：吊具
专利类型：实用新型专利
发明人：方晶,程伟,葛中原
申请号：CN201820745675.2申请日：20180518
公开号：CN208345569U
公开日：
20190108
专利内容由知识产权出版社提供
摘要：本实用新型提供一种吊具，包括：顶梁，适于与吊钩连接；底梁，具有至少两个，适于支撑待吊物，并分别与所述顶梁平行设置；连接结构，连接所述顶梁与所述底梁，且与所述顶梁、所述底梁共同围成适于放置所述待吊物的置物空间。
本实用新型对有吊点及无吊点的待吊物均能够实现吊装，适用范围更广，具有较好的通用性；且无需额外占用底梁远离顶梁一侧的空间，可以节省吊装的工作空间，从而在空间不是很大的环境中也能够实现顺利吊装。
同时，由于只需设置一个与底梁平行的顶梁即可实现上述的吊装，顶梁结构简单，占用体积较小，便于运输和存放。
申请人：福建金风科技有限公司
地址：350316 福建省福州市江阴工业集中区港前路口岸服务中心大楼第二层
国籍：CN
代理机构：北京三聚阳光知识产权代理有限公司
代理人：安志娇
更多信息请下载全文后查看。

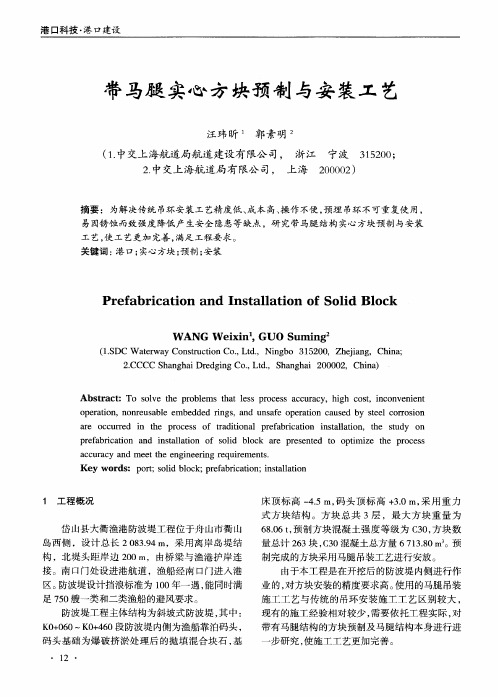

带马腿实心方块预制与安装工艺
床 顶标高 一４．５ ｎｌ，码 头顶标高 ＋３．０ ｉｎ，采用 重力 式 方 块 结 构 。方 块 总 共 ３层 ，最 大 方 块 重 量 为 ６８．０６ ｔ，预 制方 块 混凝 土强 度 等 级 为 Ｃ３０，方 块 数 量总 计 ２６３块 ，Ｃ３０混 凝土 总方 量 ６ ７１３．８０ ｉ ｎ 。预 制完 成 的方块 采用 马腿 吊装 工艺进 行安 放 。
港 口科 技 ·港 口建设
带 马腿 实心 方 块预 制 与安 装工 艺
汪玮 昕 郭素 明 （１．中交上海航 道局航 道建设有 限公 司， 浙 江 宁波 ３１５２００；
２．中交上海航 道局有限公 司， 上海 ２００００２）
摘 要 ：为解 决传统 吊环 安装 工 艺精度 低 、成 本 高、操 作 不便 ，预埋 吊环 不 可 重复使 用 ， 易因锈 蚀 而致 强度 降低 产 生安 全 隐 患等 缺 点 ，研 究 带马腿 结构 实心方 块预 制与 安装 工 艺 ，使 工 艺更加 完善 ，满足 工程要 求 。 关键词 ：港 口；实心 方块 ；预制 ；安装
由于本工 程 是在 开挖 后 的 防波堤 内侧 进 行作 业的，对方块安装的精度要求高。使用的马腿 吊装 施工工艺与传统 的吊环安装施工工艺 区别较大 ， 现有 的施 工经 验相 对 较少 ，需 要依 托工 程 实 际 ，对 带有 马腿 结构 的方块 预制 及 马腿 结构 本身 进 行进 一 步 研究 ，使施 工 工艺更 加完 善 。
· １ ２ ·
港 口科 技 ·港 口建设
平衡吊的结构设计本科设计说明书
毕业设计说明书G RADUATE D ESIGN设计题目：平衡吊的结构设计学生周殿斐专业班级： 09机械5学院：万方科技学院指导教师：延锋摘要在工厂车间里搬运重物，往往都是采用起重机、电葫芦、工业机械手等。
但对于需要频繁吊装、作业时间短的场合，如机床上下工件，装配工作吊装零部件，流水线上的定点工作等等；对于要求比较精确定位的场合，如铸造中的下芯、合箱等等，一般起重设备常不适用，工业机械手多用于生产自动线上或单一的重复操作，而且成本较高，目前，一般车间使用较少。
近年来，出现的一种新型的定点起重设备“平衡吊”，适用于几十到几百千克工件的定点频繁吊运，在工业生产中起到了极其重要的作用，平衡吊的结构简单，操作灵活，吊重后除能作上下升降外，能在水平面作360度回转运动，只需要轻轻推拉，就可使吊物随时稳稳地停留在意欲停留的位置上，做到随遇平衡。
本文阐述了平衡吊的基本原理，并对其平衡条件与杆系的平衡方法进行了分析和研究，对平衡吊的结构进行了设计计算。
关键词：平衡吊；原理应用；力学分析；结构设计AbstractTransports the heavy item in the factory workshop, often all is uses the hoist crane, the telpher, the industry manipulator and so on. But regarding needs the frequent hoisting, the work time short situation, like about engine bed work piece, installation work hoisting spare part, in assembly line fixed-point work and so on; Regarding the request quite pinpointing situation, like in the casting under core, gathers box and so on, the general hoisting equipments are not often suitable, the industry manipulator uses in producing from the generatrix in or the sole repetition operation, moreover the cost is high, the general workshop use are at present few. In recent years, appeared one kind of new fixed point hoisting equipment “the balance hung”, was sui table in lifts frequently several dozens to several hundred kilogram work piece fixed points, played the extremely vital role in the industrial production, the structure which the balance hung has been simple, the operation was nimble about, after the crane besides could do rises and falls, could make 360 degree gyroscopic motions in the horizontal plane, only needed gently on rollers, might cause to hang the thing steadily to pause as necessary in the position which cared for to pause, achieved the indifferent equilibrium. This article elaborated the balance hangs the basic principle, and has carried on the analysis and the research to its equilibrium condition and the pole department's balanced method, hung the structure to the balance to carry on the design calculation.Key Words：The balance hangs,Principle application,Mechanics analysis,Structural design目录1 平衡吊的工作原理与平衡条件31.1 平衡吊的结构和工作原理31.2 平衡吊的平衡条件42 平衡吊的运动分析73 平衡吊的结构尺寸设计103.1 工作条件的确定103.2 滚道C和丝杠螺母A的位置尺寸的确定103.2.1 丝杠螺母A的上下极限位置的确定103.2.2 滚轮C的左右极限位置的确定113.3 初定各杆长度123.4 不计自重时，各杆截面尺寸的设计133.4.1 FED杆截面尺寸的设计133.4.2 ABD杆截面尺寸的设计163.4.3 EC杆和BC杆截面尺寸的设计194 杆件自重对平衡的影响与其平衡办法214.1 各杆件自重在C点处引起的失衡力的大小214.2 消除各杆自重引起的失衡措施254.3 估算各杆质量，计算配重264.3.1 各杆质量的估算264.3.2 用质量代换法计算配重275 平衡吊传动部分的设计305.1 滚珠丝杠副的选择305.2 电动机的选择365.3 减速器的选择405.4 联轴器的选择426 平衡吊回转机构的设计456.1滚动轴承的类型的选择456.2角接触球轴承和推力球轴承的型号选择466.3回转机构的结构图487 平衡吊各铰链处的设计49结论51参考文献52辞531 平衡吊的工作原理与平衡条件1.1 平衡吊的结构和工作原理平衡吊的结构如图1所示，主要分为传动、杆系和回转机构三个部分。

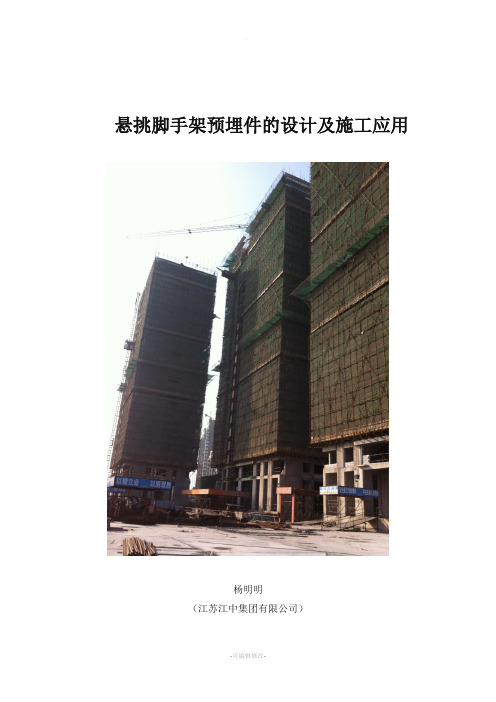

悬挑脚手架新型预埋件的设计和实际应用(杨明明)
悬挑脚手架预埋件的设计及施工应用杨明明（江苏江中集团有限公司）悬挑式脚手架新型预埋件的设计及施工应用杨明明（江苏江中集团有限公司）主题：分段悬挑式钢管脚手架由于其构造简单、施工便捷、经济安全，在现在很多高层中得到很好的运用，但传统的预埋U形钢筋法和预埋螺栓法只能一次使用，拆除时需要气割，很是浪费材料和人工。
本工程制作了一种新型预埋件，所有配件可以重复使用，安装拆除相当方便，在项目部实践过程中取得了很好的效益。
关键词：悬挑脚手架预埋件效益一、工程概况宜兴山水仁和四期位于宜兴新区东虹路南侧，是由无锡民用建筑设计院有限公司设计，江苏江中集团承建。
四期总建筑面积约67898㎡，为带地下室的住宅，地下一层，地上32层，高度99.6m，框架剪力墙结构体系。
悬挑从3层开始，分5次悬挑。
二、预埋件方案的分析和选择常规施工做法有：①预埋U形钢筋法；②预埋螺栓法；预埋钢筋法优点是工艺成熟，材料取材方便，但不足之处是必须采用满足锚固长度的圆钢预埋在结构层内，工字钢必须从锚筋在楼层面上形成的“U”环中穿过，施工繁琐，材料损耗大，用木楔紧固，易松动，承载力低，可靠性差。
预埋螺栓法的优点是工字钢安装与拆除均方便，承载力好。
不足时材料损耗较大，预埋的螺栓同样只能是一次性使用，拆除螺栓的立杆时同样需要气割。
根据对工程常用两种方法的优缺点分析，本工程采用自己制作的一种新型预埋件（如图一）。
图一三、上述预埋件的做法：1、将φ20的圆钢根据楼板厚度及工字钢高度切成小段，L=楼板厚度+工字钢高度+10cm，将圆钢的一端车丝长度12cm。
2、将厚度5mm的钢板加工成50mm*250mm的长方形。
3、将圆钢满焊在铁板上，间距根据悬挑的工字钢或槽钢的宽度确定。
4、平板模板铺设完成在模板上根据图纸放线，用油漆在预埋处做上记号。
5、将制作好的预埋件放置在平板上，用铁钉固定。
将比圆钢大一号的PVC套管套在圆钢上，然后开始板面钢筋的绑扎。
6、待混凝土浇筑完成达到强度可以上人后，将PVC套管从混凝土中拔出。

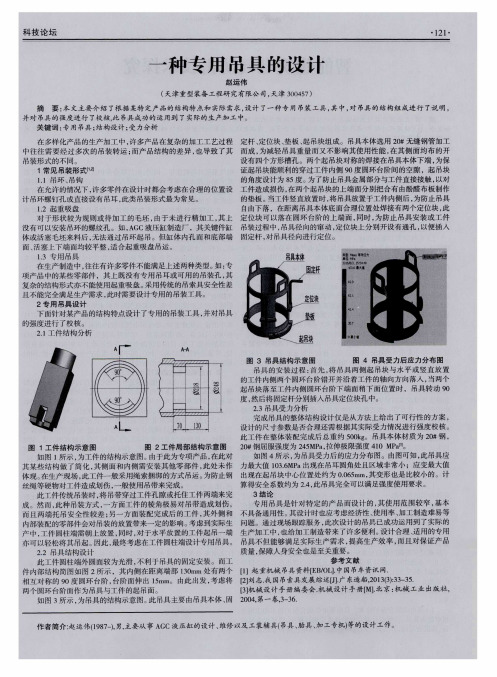

一种专用吊具的设计
