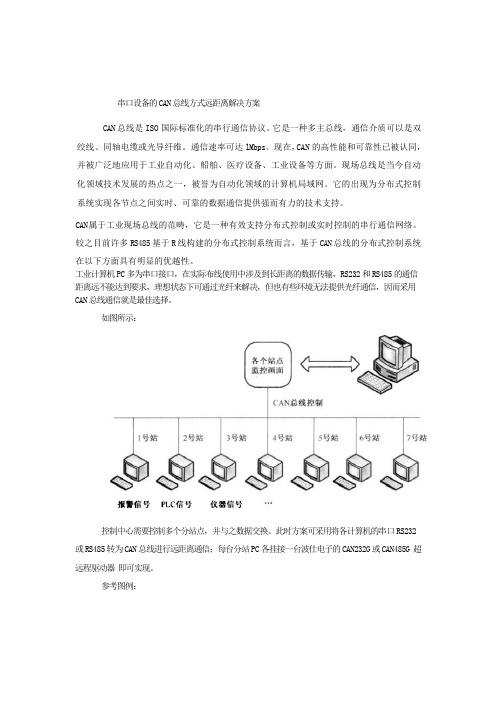

串口设备的CAN总线方式远距离解决方案
串口设备的CAN总线方式远距离解决方案CAN总线是ISO国际标准化的串行通信协议。
它是一种多主总线，通信介质可以是双绞线、同轴电缆或光导纤维。
通信速率可达lMbps。
现在，CAN的高性能和可靠性已被认同，并被广泛地应用于工业自动化、船舶、医疗设备、工业设备等方面。
现场总线是当今自动化领域技术发展的热点之一，被誉为自动化领域的计算机局域网。
它的出现为分布式控制系统实现各节点之间实时、可靠的数据通信提供强而有力的技术支持。
CAN属于工业现场总线的范畴，它是一种有效支持分布式控制或实时控制的串行通信网络。
较之目前许多RS485基于R线构建的分布式控制系统而言，基于CAN总线的分布式控制系统在以下方面具有明显的优越性。
工业计算机PC多为串口接口，在实际布线使用中涉及到长距离的数据传输，RS232和RS485的通信距离远不能达到要求，理想状态下可通过光纤来解决，但也有些环境无法提供光纤通信，因而采用CAN总线通信就是最佳选择。
如图所示：控制中心需要控制多个分站点，并与之数据交换。
此时方案可采用将各计算机的串口RS232或RS485转为CAN总线进行远距离通信；每台分站PC各挂接一台波仕电子的CAN232G或CAN485G 超远程驱动器即可实现。
参考图例：CAN控制器工作于多主方式，网络中的各节点都可根据总线访问优先权（取决于报文标志符)采用无损结构的逐位仲裁的方式竞争向总线发送数据,且CAN协议废除了站地址编码，而代之以对通信数据进行编码，这可使不同的节点同时接收到相同的数据，这些特点使得CAN总线构成的网络各节点之间的数据通信实时性强，并且容易构成冗余结构，提高系统的可靠性和系统的灵活性。
而利用RS485只能构成主从式结构系统，通信方式也只能以主站轮询的方式进行，系统的实时性、可靠性较差。
CAN 总线协议的优点：1.具有实时性强、传输距离较远、抗电磁干扰能力强、成本低等优点；2.采用双线串行通信方式，检错能力强，可在高噪声干扰环境中工作；3.具有优先权和促裁功能，多个控制模块通过CAN控制器挂到CAN-bus上，形成多主机局部网络;4.具有可靠的错误处理和检错机制；5.发送的信息遭到破坏后，可自动重发；6.节点在错误严重的情况下具有自动退出总线的功能；。
RS232RS485通信原理
RS232RS485通信原理1.RS232通信原理：在RS232通信中，数据是通过电压的高低来表示的。
逻辑1通常表示为低电平（-15V至-3V），而逻辑0通常表示为高电平（+3V至+15V）。
发送器将数据转换为电压信号，并通过发送线发送给接收器。
接收器接收电压信号，并将其转换回原始数据。
数据的传输速率可以在通信连接的两端进行配置。
2.RS485通信原理：RS485是一种多点通信方式，即一对多或多对多的通信连接。
在RS485通信中，可以有多个设备同时连接在同一总线上。
每个设备都有一个唯一的地址。
数据在RS485通信中同样是通过串行方式传输的，但与RS232不同的是，RS485使用差分信号传输。
差分信号是由两个线，一个正极性线和一个负极性线组成的。
逻辑1由正极性线为高电平，负极性线为低电平表示，逻辑0则相反。
这种差分信号可以减小干扰和串扰的影响，提高通信的可靠性。
RS485通信需要使用一个总线驱动器来驱动差分信号的发送，以及一个接收器来接收差分信号并将其转换为原始数据。
多个设备可以同时发送和接收数据，但需要注意冲突检测和数据帧的区分。
在RS485通信中，总线上的设备必须共享相同的地线，以提供参考电压。
3.RS232和RS485的区别：- 点对点 vs 多点：RS232是一对一的通信连接，而RS485可以支持一对多或多对多的通信连接。
- 单端信号 vs 差分信号：RS232使用单端信号传输，而RS485使用差分信号传输。
差分信号提供更好的抗干扰性能。
-速率和距离：RS232通常用于较短距离和较低速率的通信，而RS485可以支持较长距离和较高速率的通信。
-引脚和连接：RS232通常使用9针或25针的D型连接器，而RS485使用通常使用2线或4线连接。
总结：RS232和RS485是两种常见的串口通信协议，用于在计算机和外部设备之间进行数据传输。
RS232是一对一的点对点通信连接，使用单端信号传输；而RS485可以支持一对多或多对多的通信连接，使用差分信号传输。
RS485接口(云台-硬盘录像机)
智能仪表是随着80年代初单片机技术的成熟而发展起来的，现在世界仪表市场基本被智能仪表所垄断。
究其原因就是企业信息化的需要，企业在仪表选型时其中的一个必要条件就是要具有联网通信接口。
最初是数据模拟信号输出简单过程量，后来仪表接口是RS232接口，这种接口可以实现点对点的通信方式，但这种方式不能实现联网功能。
随后出现的RS485解决了这个问题。
下面我们就简单介绍一下RS485。
RS485接口RS485采用差分信号负逻辑，+2V～+6V表示“1”，- 6V～- 2V表示“0”。
RS485有两线制和四线制两种接线，四线制是全双工通讯方式，两线制是半双工通讯方式。
在RS485通信网络中一般采用的是主从通信方式，即一个主机带多个从机。
很多情况下，连接RS-485通信链路时只是简单地用一对双绞线将各个接口的“A”、“B”端连接起来。
而忽略了信号地的连接，这种连接方法在许多场合是能正常工作的，但却埋下了很大的隐患，这有二个原因：(1)共模干扰问题：RS-485接口采用差分方式传输信号方式，并不需要相对于某个参照点来检测信号，系统只需检测两线之间的电位差就可以了。
但人们往往忽视了收发器有一定的共模电压范围，RS-485收发器共模电压范围为-7～+12V，只有满足上述条件，整个网络才能正常工作。
当网络线路中共模电压超出此范围时就会影响通信的稳定可靠，甚至损坏接口。
(2)EMI问题：发送驱动器输出信号中的共模部分需要一个返回通路，如没有一个低阻的返回通道（信号地），就会以辐射的形式返回源端，整个总线就会像一个巨大的天线向外辐射电磁波。
RS485同RS232连接由于PC机默认的只带有RS232接口，有两种方法可以得到PC上位机的RS485电路：（1）通过RS232/RS485转换电路将PC机串口RS232信号转换成RS485信号，对于情况比较复杂的工业环境最好是选用防浪涌带隔离珊的产品。
（2）通过PCI多串口卡，可以直接选用输出信号为RS485类型的扩展卡。
RS-232、RS-422与RS-485三种接口
RS-232、RS-422与RS-485三种接口现在电视台硬盘播出系统得到广泛运用，计算机自动控制成为播控的主流。
视频设备的控制接口，以及状态监控接口有必要进行一下归纳，以下将对湖北电视台硬盘播出系统中的使用情况进行探讨。
计算机控制主要有串口、并口、USB、IEEE1394、以太网接口等，在数字化电视播控中心主要采用串口、以太网接口进行控制。
一串口控制通常我们对于视频服务器、录像机、切换台等直接播出、切换控制主要使用串口进行，主要使用到RS-232、RS-422与RS-485三种接口控制。
下面就串口的接口标准以及使用和外部插件和电缆进行探讨。
RS-232、RS-422与RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。
例如：视频服务器都带有多个RS422串行通讯接口，每个接口均可通过RS422通讯线由外部计算机控制实现记录与播放。
视频服务器除提供各种控制硬件接口外，还提供协议接口，如RS422接口除支持RS422的Profile协议外，还支持Louth、Odetics 、BVW等通过RS422控制的协议。
RS-232、RS-422与RS-485都是串行数据接口标准，都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布。
RS-422由RS-232发展而来，为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mbps，传输距离延长到4000英尺（速率低于100Kbps时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。
为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
rs232隔离芯片
rs232隔离芯片RS232隔离芯片是一种常用的串行通讯接口芯片，用于将电路隔离，保护通讯设备，提高系统的可靠性和稳定性。
下面将详细介绍RS232隔离芯片的原理、特点和应用。
一、RS232隔离芯片的原理RS232隔离芯片是通过内部的光耦隔离器来实现信号的隔离。
它将串口的发送和接收线路分别与两个光耦隔离器相连，通过光耦隔离器实现信号的隔离。
当发送方发送信号时，光电耦隔离器将电信号转换为光信号通过光耦隔离器传送给接收方；当接收方接收到光信号后，光电耦隔离器将光信号转换为电信号，经过隔离芯片再转发给接收线路。
二、RS232隔离芯片的特点1. 隔离性能好：采用光耦隔离技术，能有效隔离串口设备之间的电气噪声，防止传递模拟信号的干扰。
2. 信号传输稳定：隔离芯片内部提供了对信号进行放大、校正和滤波等处理的电路，能够保证传输信号的稳定性和可靠性。
3. 通信速率高：支持常见的串行通信速率，能够满足多个应用场景下的数据传输需求。
4. 兼容性强：支持RS232标准协议，与各类串行设备兼容性好，适用于广泛的应用领域。
三、RS232隔离芯片的应用1. 工业自动化：在工业自动化控制系统中，RS232隔离芯片可以用于串行设备的数据传输和通信，保证数据的安全可靠。
2. 电力系统：在电力系统监测和控制中，RS232隔离芯片可用于串口设备与计算机之间的通信，实时监测电力设备的状态。
3. 通信设备：在通信设备中，RS232隔离芯片可以用于串行口和网口之间的数据传输，有效地解决了传输过程中的干扰问题。
4. 医疗设备：在医疗设备中，RS232隔离芯片可以用于医疗仪器与计算机之间的数据传输，保证数据的准确性和可靠性。
总结：RS232隔离芯片是一种常用的串行通讯接口芯片，通过光耦隔离器实现信号的隔离，具有隔离性能好、信号传输稳定、通信速率高和兼容性强等特点。
在工业自动化、电力系统、通信设备和医疗设备等领域有着广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RS232、RS485、CAN总线隔离方案
贴子发表于：2009/2/20 11:00:12
串行通信总线
RS-232(EIA232)和RS(EIA/TIA485)规约只规定了物理层，从而信号协议允许由用户来
定义，或者按照规定在物理层使用它们的其它标准来定义。另外，CAN总线规定了物理层和
数据链路层。
RS-232总线
RS-232总线标准是最常见的串行通信总线标准之一，最初制定于1962年，用于计算机
和调制解调器之间的通信。它目前仍广泛用作系统间的通信链路，其简易、灵活性以及长期
的成功使用决定了它的继续流行。它适合于点对点通信，采用两根具有接地参考信号的专用
非平衡的单端线可提供全双工通信。
一般在高噪声数据通信、工业/电信诊断端口等方面的应用中，都要涉及到RS232隔离。而
我们传统的RS232隔离一般要包括电源隔离和信号隔离两部分，如图5所示为我们用光电隔
离（6N137）的常用方案。
图5 传统RS232隔离（光电）方案
而采用磁耦数字隔离器方案，则简单方便的多，我们可以直接选用ADM3251E来替代复杂的
光电隔离电路，ADM3251E内部集成了DC-DC电源隔离和信号隔离。这样无论从体积上，还
是性能上都优于传统的光电隔离。如图6所示：
RS-485总线
规定RS-485标准用来驱动多达32对驱动器和接收器。其通用性和驱动长4000 m电缆
的能力使得它常用于各种应用，尤其是远距离的系统之间互连。小型计算机系统接口(SCSI)
和PROFIBUS协议都采用RS-485标准用于通信。
在RS-485通讯总线中，由于实际应用现场的环境十分复杂，往往存在着高电压、大电
流的危害，所以隔离是十分必要的，同样我们RS-485的隔离也是由电源隔离与信号隔离两
部分组成的。传统的光电隔离RS-485方案如图8所示：
而采用磁耦数字隔离器方案，则简单方便的多，我们可以直接选用ADM2483来替代复杂的光
电隔离电路，ADM3251E内部集成了一个三通道的信号隔离器。这样无论从体积上，还是性
能上都优于传统的光电隔离。如图9所示：
CAN总线
CAN总线标准，最初是为汽车应用开发的，它规定了一种2线串行通信协议，允许高
达1 Mbps的数据速率、多达30个结点和40米的最大电缆长度。
同样在CAN总线的隔离中我们以双通道数字隔离器ADUM1201来替代两个6N137，经过实际
测试显示，采用磁耦数字隔离器ADUM1201的隔离方案，不仅简化了电路，省去了光隔的分
立元件。而且隔离效果也远远优于光隔方案。图10为光隔与磁隔的实际效果对比图：
图10-1 光耦隔离（6N137）效果图 图10-2 磁耦隔离（ADUM1201）效果
图
像使用RS-232和RS-485总线一样，数字隔离器不支持CAN总线标准，所以它们不能用
在收发器和电缆之间，而只能用在收发器和本地CAN控制器之间，采用3 V或5 V的逻辑电
平。因为iCoupler隔离器的输入电路和输出电路彼此是电隔离的，隔离系统和电缆的一种
简单的方法是将其置于处理器和收发器之间。为了完成这种隔离通常用一种带隔离的DC/DC
变换器给该隔离器和收发器供电。。iCoupler数字隔离器和带隔离的电源的组合用法，如
图11所示，避免了接地环路问题并且提供了有效的保护以防止浪涌破坏。
关于iCoupler
基于iCoupler工艺的数字隔离器在集成度、性能、功耗、易用性和可靠性方面都要优于光
耦合器。ICoupler器件是配套齐全的器件，除了常用的旁路电容以外无需外部元件；它们
通常以较高的数据速率(达100 Mbps)和较短的传播延迟(18 ns)比较快速地工作；其功耗
(从5 mW@1 Mbps～22 mW@25 Mbps)只有同类光耦合器的1/70～1/5，可以忽略不计对相邻元
件的发热量；其使用方法与标准的数字CMOS器件一样；它们可以在较高温度下工作——传
播延迟基本上不受温度影响；而且它们还具有延长的工作寿命，不存在LED的耗坏问题。它
们还通过了类似高质量光耦合器的安全认证。目前可提供的iCoupler器件具有2.5 kV rms
额定隔离度(稳定状态下为400 V rms)，具有提高50％以上的未来发展前景。
