大众DSG6速变速器解读
DSG双离合变速箱技术详解
DSG双离合变速箱技术详解摘要：随着汽车工业的发展，各种先进技术得以在汽车中得到使用。
汽车在不断的更新换代，人们对驾驶的舒适性和安全性的要求越来越高，双离合式变速箱等等一些先进技术得到使用，本文以大众公司新近推出的DSG双离合变速箱技术加以分析。
关键词：DSG 双离合变速箱工作原理一、DSG双离合变速箱的特点大众品牌致力于为用户提供既拥有更多的驾驶乐趣、操控方便舒适，同时又节能环保的轿车产品。
为此，大众品牌不仅开发出了增压直喷发动机技术，在变数箱领域也不断研发创新。
双离合自动变速箱技术便是大众品牌的另一项技术创新成果。
手动变速箱效率高，结构紧凑；自动变速箱操作方便，舒适性好。
结合这二者优点的双离合自动变速箱技术－DSG给驾驶者带来了更加平稳、迅速的换挡过程、更多的驾驶乐趣以及更低的燃油消耗。
DGS技术诞生于赛车运动。
德国大众和2003年率先推出了6挡DSG－DQ250，并取得了巨大的市场成功。
现在大众卡塞尔传动器厂日产千台6挡DSG还供不应求。
到2009年底全球已累计销售超过了200万台。
2008年大众又推出了新一代7挡双离合自动变速箱－DQ200，进一步确立了大众品牌动力总成领先者的地位。
DSG无疑是大众品牌为消费者提供的既能满足驾驶乐趣，又能节能环保的自动变速箱。
DSG无论是在驾驶舒适性、动力性，还是燃油经济型等各个方便都有着明显的优势。
DQ200更创造了多项世界第一：他是首款横置的7挡DSG双离合自动变速器，并且最先使用了“干式”双离合器。
DQ200令更多的消费者享受到方便、舒适的驾驶，这也是大众品牌开发DSG双离合自动变速器的核心理念。
DSG是Direct Shift Gearbox 的缩写，直译为“直接换挡变速箱”（如图1）,因其换挡迅速，换挡过程不存在停顿而得名。
简单的说就是相当于两套自动控制离合器的手动变速器，当一套离合器控制的挡位齿轮工作的时候，另一套处于待命状态。
到了下一个换挡时机则通过电控系统实现两套变速机构的自动切换。
DSG变速箱简介

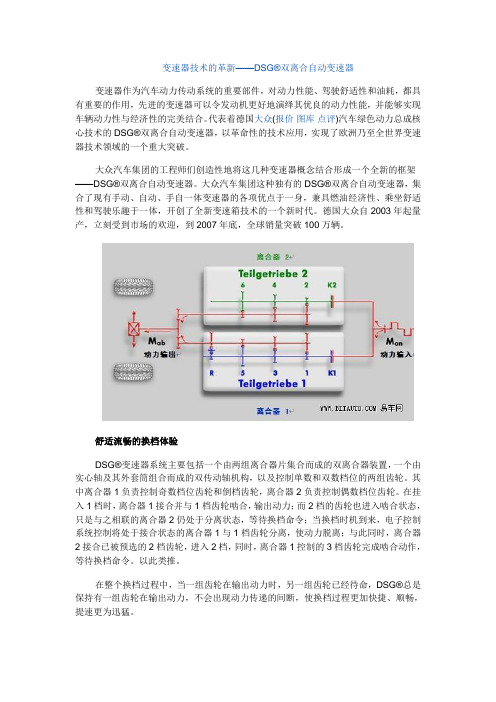

变速器技术的革新——DSG®双离合自动变速器变速器作为汽车动力传动系统的重要部件，对动力性能、驾驶舒适性和油耗，都具有重要的作用，先进的变速器可以令发动机更好地演绎其优良的动力性能，并能够实现车辆动力性与经济性的完美结合。
代表着德国大众(报价图库点评)汽车绿色动力总成核心技术的DSG®双离合自动变速器，以革命性的技术应用，实现了欧洲乃至全世界变速器技术领域的一个重大突破。
大众汽车集团的工程师们创造性地将这几种变速器概念结合形成一个全新的框架——DSG®双离合自动变速器。
大众汽车集团这种独有的DSG®双离合自动变速器，集合了现有手动、自动、手自一体变速器的各项优点于一身，兼具燃油经济性、乘坐舒适性和驾驶乐趣于一体，开创了全新变速箱技术的一个新时代。
德国大众自2003年起量产，立刻受到市场的欢迎，到2007年底，全球销量突破100万辆。
舒适流畅的换档体验DSG®变速器系统主要包括一个由两组离合器片集合而成的双离合器装置，一个由实心轴及其外套筒组合而成的双传动轴机构，以及控制单数和双数档位的两组齿轮。
其中离合器1负责控制奇数档位齿轮和倒档齿轮，离合器2负责控制偶数档位齿轮。
在挂入1档时，离合器1接合并与1档齿轮啮合，输出动力；而2档的齿轮也进入啮合状态，只是与之相联的离合器2仍处于分离状态，等待换档命令；当换档时机到来，电子控制系统控制将处于接合状态的离合器1与1档齿轮分离，使动力脱离；与此同时，离合器2接合已被预选的2档齿轮，进入2档，同时，离合器1控制的3档齿轮完成啮合动作，等待换档命令。
以此类推。
在整个换档过程中，当一组齿轮在输出动力时，另一组齿轮已经待命，DSG®总是保持有一组齿轮在输出动力，不会出现动力传递的间断，使换档过程更加快捷、顺畅，提速更为迅猛。
DSG®变速器具有六个（或七个）前进档和一个倒档，它利用双重的多片式离合器设计和不同自动换档方案，提供无间断的动力输出，由此大幅度降低了车辆的燃油消耗，颠覆了自动档变速器比手动档更耗油的传统观念。
技术：关于变速箱——侃侃4AT、6AT、DSG和CVT那点儿事儿
技术：关于变速箱——侃侃4AT、6AT、DSG和CVT那点儿事儿汽车自动变速器常见的有四种型式：分别是，液力自动变速器(AT)、机械无级自动变速器(CVT)、电控机械自动变速器(AMT)、双离合器自动变速器（DCT，常见的DSG是其中的一种）。
液力自动变速器（AT）大致有2种结构原理，一个是行星齿轮式，占压倒性多数；另一个是平行轴式，本田独家技术。
常见的行星齿轮式变速器发展到4AT，再往上算是一个技术瓶颈了，造4AT和造6AT完全不是一个难度等级。
由于齿轮构造关系，没有办法再多设置一个与其他4挡同级的齿轮。
现在多于4AT的变速器，大致可以理解成把原4AT中的一个档再外接一个次级变速箱，其结构比4AT 复杂了一倍以上（想起80x86芯片系列的中断最早只是8个，后来就是靠这么个原理扩充的）。
本田变速器由于构造原理不同，可以到5档，但也是它的一个技术极限，再往上哪怕多一档，成本至少都是按几何倍数计算的。
以如果是一般家用，4AT就足够用了，不仅维修成本低，而且因为部件少，出故障的概率也低的多。
另外，变速器与发动机匹配及调校关系也很重要，丰田全系4AT的调校很好，顿挫很小，也很省油，比如卡罗拉、rav4等。
而通用在6AT 上调校一贯比较糟糕，档多反而比较费油不说，还故障多，最典型的例子就是克鲁兹。
6AT确实能省油，如大众的1.6发动机在3800转达到最大扭矩。
但对于在4500转以上才能达到最大扭矩的发动机来说，如丰田、现代的1.6发动机，6AT并不一定能省油，因为低速高档时发动机根本带不动，所以这里面匹配很重要，并不能笼统说6AT省油。
日本爱信的4AT，结构简单，成本低廉。
而且同样是4AT，其内部细分了很多型号。
有些4AT，是绝对不对外供货的。
而6AT，却是外销型号。
只要愿意花钱，就能买到。
所以一些没有掌握此技术的汽车厂商没办法，想要4AT，却买不到，只能一种6AT配多种的发动机、多种的车型。
而爱信仅仅4AT就有几十种细分型号，对应不同的发动机和车型。
DSG双离合变速器图解
DSG是Direct-Shift Gearbox的缩写，直译为“直接换档变速器”，大众根据其工作原理把他命名为“双离合变速器”，2002年大众首次向世界展示了这一技术创新。
其实早在1985年，大众子公司奥迪的Audi Sport Quattro S1赛车就采用了双离合器技术。
在赛车场上累积多年的经验后，大众将它放置在量产车型上并取名为DSG。
1985年Audi Sport Quattro S1赛车使用DSG变速器的高尔夫GTIDSG有别于一般的半自动变速箱系统，它是基于手动变速箱而不是自动变速箱，手动变速箱的结构较自动变速箱效率更高，所能承受的扭矩也更大（目前奥迪TT上的DSG可以承受3 50Nm），而DSG除了拥有手动变速箱的灵活及自动变速箱的舒适外，它更能提供无间断的动力输出，这完全有别于两台自动控制的离合器。
DSG变速器的结构DSG变速器主要由多片湿式双离合器、三轴式齿轮变速器、自动换档机构、电子控制液压控制系统组成。
其中最具创意的核心部分是双离合器和三轴式齿轮箱，如下图所示：DSG变速器解剖图DSG变速器有2根同轴心的输入轴，输入轴1装在输入轴2里面。
输入轴1和离合器1相连，输入轴1上的齿轮分别和1档齿、3档齿、5档齿相啮合；输入轴2是空心的，和离合器2相连，输入轴2上的齿轮分别和2档齿、4档齿、6档齿相啮合；倒档齿轮通过中间轴齿轮和输入轴1的齿轮啮合。
也就是说，离合器1负责1档、3档、5档和倒档，在汽车行驶中一旦用到上述档位中任何一档，离合器1是接合的；离合器2负责2档、4档和6档，当使用2、4、6档中的任一档时，离合器2接合。
DSG变速器的多片湿式双离合器的结构和液压式自动变速器中的离合器相似，但是尺寸要大很多。
利用液压缸内的油压和活塞压紧离合器，油压的建立是由ECU指令电磁阀来控制的，2个离合器的工作状态是相反的，不会发生2个离合器同时接合的情形。
DSG变速器的档位转换是由档位选择器来操作的，档位选择器实际上是个液压马达，推动拨叉就可以进入相应的档位，由液压控制系统来控制它们的工作。
大众DSG6_02E变速箱培训教案
15
20
25
相对节油（%）
14
产品介绍
02E - 6 DSG
大众产品节能、减排目标
油耗 20% 排放
CC 2010
15
产品介绍
02E - 6 DSG源自大众产品与竞争对手比较Magotan 1.8T(AQ)
排量(ml)
发动机型式
最大功率kw 最大功率转速
rpm 最大扭矩Nm 最大扭矩转速
rpm 加速时间内 (s,0-100km/h)
02E - 6 DSG
02E - 6档DSG变速箱
CC 2010
1
内容摘要 目录
CC 2010
02E - 6 DSG
DSG 变速箱培训内容概述 DSG 变速箱产品介绍 DSG 变速箱原理与结构 DSG 变速箱档位形成及动力传递 DSG 变速箱电子--机械控制系统 DSG 变速箱的维修与检查
2
内容概述
5tip
5AT
2,362
2,354
直列4缸 直列4缸
123
132
Reiz 2.5 6tip 2,497 V6
145
6000
6500
6200
224
225
242
4000
4500
4400
8.3
11.5
12.4
8.9
230
202
203
225
8.3
E IV 缸内燃油直喷
涡轮增压
10.3 E IV VVT-I
9.5
8.1
E IV 缸内燃油直喷
涡轮增压
Magotan 2.0T(AQ)
1,984 直列4缸
147 5000-6000
三个方面 感受DSG与Tiptronic的不同
三个方面感受DSG与Tiptronic的不同感受一、换挡平顺性如果你开过很多车，包括手动车型和4速变速器车型，然后再去开6速Tiptronic变速器车型，你会觉得6速Tiptronic变速器比4速的要明显平顺很多，特别是在2、3档的跳档感觉，6速Tiptronic已经做到非常高的水平。
在油门不大的情况下，不特别用心体验的话，根本不会感觉到跳档。
DSG在这方面比6速Tiptronic稍差。
特别是在静止起步阶段，会感受到微小的震动，迈腾比高尔夫6要明显。
而当汽车起步提速后，一切都变得很流畅了。
特别值得一提的是，换挡时间是如此地少，让你完全不觉得DSG是一台机械变速箱。
二、蠕动功能开过自动变速器车型的网友都知道，自动变速器车型有一个很大的特点，就是在坡度不太大的情况下，完全松开油门和刹车踏板的情况下，车辆会慢慢向前移动，我们称为变速器的蠕动功能。
这是Tiptronic天生的特性，就像猫爱吃鱼，狗爱啃骨一样。
而DSG也有这个特性，这是控制模块里面的程序设定出来的，其原理就相当于我们开手动档时的半联动状态，这为我们在拥堵路况时，解放了踩离合踩得酸痛的左脚。
要认真感觉的话，在蠕动功能上，DSG是不如Tiptronic平顺的，毕竟Tiptronic是先天具备，而DSG是“后天培养”的。
三、动力传递：DSG和Tiptronic在动力传递上最大的区别就是“直接”。
无论将Tiptronic做到有多少档位，其天生的特性决定了在动力传递的感受是软性的。
如果用一句武侠小说里的话去形容，则是“绵”，太极拳的风格。
但DSG在离合器完全结合后，车速与发动机转速的提升完全同步，刚劲有力，犹如少林长拳。
在大油门下，DSG令换挡时转速表响应极其迅速，快速回落，再快速爬升，眼睛的余光看着转速表在弹指一挥间的高速移动，绝对会让追求驾驶乐趣的人心潮澎湃。
四、油耗：油耗的降低，是大众全面推广DSG的最重要原因。
在国家工信部的官方网站中显示，只有高尔夫和朗逸，其装备DSG的车型比手动车型还要省油。
大众DSG手自一体离合器说明书
本帖是从迈腾论坛转发.对DSG7 DSG6详细分析。
分享给大家参考学习。
大家看到到了吧，两组离合片和压盘！DSG波箱是大众及奥迪所使用的双离合波箱，其在单数档位及双数档位都有独立的离合片，所以让它不论在升档还是降档都可以极快的速度来完成。
当换挡速度加快，那么在换挡时所损耗的转速就会降低，动力也能连绵地爆发。
不过双离合波箱也有软肋，就是它的离合片无法承受太大的马力及扭力的摧残。
所以如果要让一些搭载双离合波箱的车辆提升马力的话，就必须注意波箱的承受能力。
下面介绍的是由South Side Prefomance（简称SSP）出品的强化离合片，这组离合片采用更高级的材料制作，而相比原装的离合片强度更强、更硬且更耐高温。
这套离合片在SSP厂方进行一系列测试，能够承受最大400匹的马力。
这套套件除了拥有SSP强化离合片之外，还配有强化离合片护板，这个护板具有更强的耐高温性。
SSP出品的强化离合片，这款离合片相比原装强度更强、更硬、更加耐高温。
除了离合片之外，套件之中还包含有同样经过强化的离合片护板，这个护板具有更强的耐高温性。
看看人家德国人更换离合德国工程师更换DSG的离合片，大家看看，并不难，但很严谨！（声明：以下内容仅供车友参考，消遣，拍砖之用）2011年8月25日前言，鉴于广大同学说看不懂，我准备把话说的再糙一点。
既然说变速箱，先用粗话说说什么是变速箱，通俗讲变速箱：啥是变速箱，顾名思义就是变速的一个机器。
说大白话发动机只朝一个方向转，那么怎么实现前进和后退呢？就通过这个变速箱实现倒车，前进。
发动机的转速是有一定范围的，那么在一定转速范围内实现变速呢？（例如，发动机2000转在2档30公里时速，可是7档就是80公里时速）还是通过这个变速箱，这样够直白，够通俗了吧！！！！通俗讲什么是扭矩：扭矩就是扭矩是使物体发生转动的力。
就好像你用扳手拧螺丝，那个力量就是扭矩。
扭矩越高，代表拧扳手的力量越大！1、关于DSG的一组数字！2、DSG什么意思！3、通俗讲什么是湿式双离合器（6速DSG）代码：02E通俗讲离合片：可以把离合片想成就是两个饼子，其中一个饼子连发动机，另一个饼子连着轮子，当这两个饼子粘到一起的时候，轮子就跟着转了，你的明白？？？饼子粘在一起，就是离合片结合，半离合（打滑）就是两个饼子并没有粘牢，一个饼子转了2圈了，另一个饼子才转了一圈，这个样讲该明白了吧！！！！（估计一般开过手动车的同学都能理解了）6DSG 是通过油压使得两个饼子粘在一起，7DSG是通过连接到饼子上的几根铁棍（机械方式）使两个饼子粘在一起还是分开的！4、通俗讲什么是干式双离合器（7速DSG）代码：0AM5、大众6速DSG的机械结构从这个图能看到什么？可以看到6个行驶档位和一个倒档位！另外，大家注意6DSG的离合片的结合似乎没有机械装置，对！没错！通俗说6DSG的离合片是通过变速箱油的液压来实现离合片结合和分离的！对于6DSG来说，变速箱油很重要，不仅仅是起到润滑和散热的作用，所以6DSG需要6.5升的变速箱油。
浅谈斯柯达明锐轿车DSG变速器的结构及典型故障分析
浅谈斯柯达明锐轿车DSG变速器的结构及典型故障分析【摘要】DSG（Direct Shift Gearbox意为直接换挡变速器）属于DCT（Dual Clutch Transmission双离合器变速器）的一种，DSG只是大众对双离合变速器的专有称呼。
DSG变速器是目前世界上最先进的、具有革命性的变速器系统，大众汽车在2002年于德国沃尔夫斯堡首次向世界展示了这一技术创新。
2010款上海大众斯柯达新明锐轿车，搭载使用 1.4T、1.8T发动机，同时配备使用0AM （DQ200）型干式7速双离合器DSG变速器。
DSG以高效、节能、换挡速度快、换挡时机精准而受到消费者和业界的欢迎。
但这款变速器却因为投诉率居高不下，尤其是在中国，引发了消费者对DSG产品设计缺陷的猜疑，本文介绍的就是有关大众斯柯达新明锐轿车DSG变速器的设计结构以及DSG的优点和缺点、一些常见的故障，还有就是怎么样尽量去避免一些故障，希望对汽车传动机构的发展方向、可靠性以及大家未来的工作和生活中有所帮助。
【关键词】DSG变速器；结构；典型故障1、DSG变速器型号分类目前，大众DSG变速器系列分为7速干式双离合（DQ200）和6速湿式双离合（DQ250）两种，它们全部应用于横置发动机平台，其中DQ200（大众编号0AM）由德国舍弗勒旗下的公司提供，最大扭矩可传递为250Nm，目前此变速器已经在大众大连变速器厂生产组装；DQ250（大众编号02E）由博格华纳提供控制模块，可传递最大扭矩为350Nm，目前该型号全部由德国卡塞尔工厂组装。
2、DSG变速器优缺点普通自动变速器采用ATF油作为传递介质的扭矩变换器，导致了传递过程中动力不够直接，损失也较大。
DSG变速器靠的是机械式齿轮啮合来传递动力，因此传递过程更加直接，尤其是采用干式双离合的DQ200变速器，91%的传递效率很接近手动变速器。
由于DSG变速器预选换挡的设计方式，造就了每次换挡只需千分之几秒的换挡时间，比技术最好的专业车手的手动换挡还快。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一汽大众推出的新一代2009款迈腾，装备了6速DSG双离合变速器并配以2.0T S I直喷增压发动机。
在动力总成方面，发动除了排量有所增加和相应的控制软件有所改变外，其余的结构没有变化。
而6速DSG双离合变速器确实是一款全新的产品，也是国内B级车内几乎很少装备的，这款代号DQ250的变速器为德国生产。
今后，一汽大众在大连的变速器厂还会推出一款代号为DQ200的7速DSG双离合器变速器，且该款变速器采用干式离合器。
下面就以新迈腾上搭载的DQ250变速器为例详细介绍双离合器自动变速器的原理、结构及传递路线等。
DSG(Direct Shift Gearbox)即直接挡变速器，它很好地接合了手动变速器和自动变速器的优势，既具有手动变速器的经济性、高传动效率，又具有自动变速器的舒适性、易用性。
搭载D S G变速器比搭载传统手动变速器可以获得更好的经济性、动力性和更高的车速，而其城市工况和综合工况油耗几乎与搭载手动挡的车型相同。
表1 相关数据的对比。
项目 \车型迈腾2.0TSI+6AT 迈腾2.0TSI+6AT 迈腾2.0TSI+6DSG 发动机形式直列四缸直列四缸直列四缸发动机排量 1798ml 1984ml 1984ml发动机最大功率 118kw 147kw 147kw发动机最大扭矩 250 N·m 280 N·m 280 N·m0—100km/h加速 10.6s 9.6s 8.3s 最高车速 210km/h 230km/h 230km/h 综合油耗 8.5L/100km 8.6L/100km 8.3L/100km 发动机技术涡轮增压，缸内直喷涡轮增压，缸内直喷涡轮增压，缸内直喷变速器控制方式电控液压换挡电控液压换挡电控液压换挡传动效率液力变矩器传动损失较大液力变矩器传动损失较大液力变矩器传动损失较大DSG变速器的突出特点就是由液压控制的湿式双离合器系统代替了变矩器，其中的离合器1负责控制奇数齿轮和倒挡齿轮，离合器2负责控制偶数齿轮，实际上可以说这是由两个平行的变速器配合组成的一个变速器。
D S G有一个由两组离合器片集合而成的双离合器装置，同时有一个由实心轴及其外部套筒组合而成的双传动轴机构，并由电子控制及液压装置同时控制两组离合器及齿轮组的动作。
在某一挡位时，离合器1接合，一组齿轮啮合输出动力，在接近换挡时，下一组挡段的齿轮已被预选，而与之相连的离合器2仍处于分离状态；在换入下一挡位时，处于工作状态的离合器1分离，将使用中的齿轮脱离动力，同时离合器2啮合已被预选的齿轮，进入下一挡。
在整个换挡期间能确保有一组齿轮在输出动力，从而不会出现动力间断的状况。
举个简单的例子，当汽车在3挡行驶时，4挡齿轮就处于预备状态，但是尚未启用。
一旦达到换挡点，其它挡位的齿轮啮合，第3挡齿轮的离合器分离，同时激活第4挡。
两个离合器的接合与分离在此过程中同时进行，产生上述所说的平稳转换。
这个转换过程只需在极短的几毫秒中完成。
热衷运动感受的驾驶员还会体验到触摸按钮就进行齿轮转换的感觉。
在S挡运动模式下，发动机和变速器配合可以带来更高的转速和更顺畅的自动换挡，从而带来更高的转换动力。
DSG是大众旗下双离合变速器的商品名，双离合变速器在业内被统称为DCT（Dual Clutch Transmission）。
图 0—1 DQ250变速器的外观1-P挡锁拉杆 2-ATF油滤清器 3-ATF油散热器 4-扭矩输入花键轴;5-油底壳 6-线束连接插头20孔 7-ATF油泵迈腾6速DSG 双离合器自动变速箱采用“湿式”双离合器，双离合器为一大一小2 组同轴安装在一起的多片式离合器，分别连接1、3、5 档以及倒档和2、4、6 档齿轮。
“湿式”是指双离合器安装于一个充满液压油的封闭油腔里。
这种“湿式”结构具有更好的调节能力和优异的热容性，因此能够传递比较大的扭矩。
表2 DQ250的性能参数装备总质量94Kg最大扭矩350N.M离合器形式两组多片湿式离合器档位6个前进挡，一个倒档传动比第1 速3.461 第2 速2.150第3 速1.464 第4 速1.078第5 速1.093 第6 速0.921操作模式自动档位和Tiptronic（手自一体控制）油量7.2L DSG 变速器油 G052 182档位模式P，R，N，D，S操作方式与自动变速器类似第1章双离合器自动变速器简介1.1 DSG的由来德国大众汽车公司旗下的奥迪汽车公司一直都是汽车变速器技术领域的先驱，1994年的Tiptronic手动/自动一体变速器和1999年的Multitronic无级变速器都是奥迪杰出的代表作；2003年，奥迪公司将最新一代DSG变速器装在3.2L的奥迪TT和高尔夫R32上，开创了奥迪变速器技术的又一个新的里程碑。
如图1-1所示图1-1 DSG双离合器自动变速器近年来，汽车自动变速器主要有三种型式：电控机械自动变速器(AMT)、无级自动变速器(CVT)和液力机械自动变速器(AT)。
在电控机械式自动变速器领域，近年来又出现了一种新的变速传动方式，即双离合器式自动变速传动(Dual Clutch Transmission)，由于它既继承了AMT和手动变速器的结构简单、安装空间紧凑、重量轻、传动效率高、制造成本低等许多优点，又融合了AT不间断动力、迅速平稳换挡的良好特点，很快便成了业界研究开发的新热点。
DCT将会在一定程度上改变现有的变速器市场格局。
DSG（Direct Shift Gearbox 意为直接换挡变速器）属于DCT（Dual Clutch Transmission双离合器变速器）的一种，它最早应用与1985年奥迪赛车上面，而直到90年代末，大众公司才和博格华纳联手生产出适用于大批量生产的双离合变速器，并在2002年率先应用在大众高尔夫R32上。
1.2 DSG工作过程的简介双离合器变速器在一个变速器中实现了两个手动变速器的功能。
为了帮助您理解这句话的含义，我们可以回顾一下传统的手动变速器的工作原理。
在使用标准换挡杆换挡的汽车中，如果驾驶员要从一个挡位换到另一个挡位，他先要踩下离合器踏板。
此动作可以操作一个离合器，使发动机与变速器断开连接，中断输送到变速器的动力。
然后，驾驶员使用换挡杆选择新的挡位，这个过程涉及到将齿形联轴器从一个齿轮移动到另一个不同大小的齿轮。
称为“同步器”的设备会让齿轮在结合之前相匹配以防止磨齿。
一旦换入了新的挡位，驾驶员就可以松开离合器踏板，从而使发动机重新连接到变速器，并将动力传送给车轮。
由此可见，在传统的手动变速器中，从发动机到车轮没有连续的动力输出。
在换挡的过程中，动力传送将从“有”到“无”再到“有”进行变化，这样就会导致“换挡冲击”或“扭矩中断”现象。
对于技术不熟练的驾驶员，这种现象会导致车上的乘客在换挡过程中感到前后摇晃。
图1-2 双离合器变速器工作原理对比之下，双离合器变速器使用两个离合器，但没有离合器踏板。
先进的电子系统和液压系统像控制标准自动变速器那样对离合器进行控制。
但在双离合器变速器中，各离合器单独运转。
一个离合器控制奇数挡（一挡、三挡、五挡和倒挡），另一个离合器控制偶数挡（二挡、四挡和六挡），如图1-2和1-3所示。
这样，不需要中断从发动机到变速器的动力传送就可以换挡。
其工作方式如下：驾驶员也可以选择完全自动模式，从而将所有换挡工作交给计算机完成。
在这种模式下，驾驶体验非常类似于普通自动挡车。
由于双离合器变速器可以“逐渐退出”一个挡位并“逐渐接入”另一个挡位，因此减少了换挡冲击。
更重要的是，换挡是在负载下完成的，因此可以始终维持动力输出。
1.3 DSG变速器的技术特点新一代DSG变速器采用了2个离合器和6个前进挡的传统齿轮变速器作为动力的传送部件，这是目前世界上最先进的、具有革命性的自动变速器。
（1）DSG变速器没有变矩器，也没有离合器踏板。
（2）DSG变速器在传动过程中的能耗损失非常有限，大大提高了车辆的燃油经济性。
（3）DSG变速器的反应非常灵敏，具中断的感觉，使车辆的加速更加强劲、圆滑。
百公里加速时间比传统手动变速器还短。
有很好的驾驶乐趣。
车辆在加速过程中不会有动力图1-3大众迈腾6速DSG双离合器自动变速器(4)DSG变速器的动力传送部件是一台三轴式6前进挡的传统齿轮变速器，增加了传动比的分配。
(5) DSG变速器的多片湿式双离合器是由电子液压控制系统来操控的。
双离合器的使用，可以使变速器同时有两个档位啮合，使换挡操作更加快捷。
第2章大众迈腾DSG六速机械自动变速器结构2.1 多片湿式双离合器一汽大众迈腾DSG变速器的多片湿式双离合器结构如图2-1所示，多片湿式双离合器内部主要由两个离合器组成：离合器K1和离合器K2。
纵观DSG变速器的工作原理，多片湿式双离合器的作用等同于普通手动变速器中机械式离合器的作用，针对于有级的液力机械式自动变速器来讲，其作用相当于液力变矩器的作用，多片湿式双离合器即为一个自动离合器。
图2-1多片湿式双离合器结构2.1.1 离合器K1离合器K1如图2-2所示。
主要由离合器内鼓、离合器外鼓、驱动活塞、驱动活塞密封圈、活塞缸、碟形弹簧等元件组成。
离合器K1内鼓和变速器输入轴一花键配合连接在一起，其外鼓是双离合器外壳，而外壳则是和与发动机曲轴相连接的双质量飞轮通过螺栓连接为一体的。
由此我们将得知离合器K1的主要作用是：其工作以后，可以让曲轴与变速器输入轴一实现连接或分离。
图2-2离合器K12.1.2 离合器K2离合器K2如图2-3所示的结构与离合器K1基本相似，同样由离合器内鼓、离合器外鼓、驱动活塞、驱动活塞密封圈、活塞缸、碟形弹簧等元件组成。
离合器K2与离合器K1结构不同的是：离合器K2内鼓和变速器输入轴二通过花键配合连接在一起。
离合器K2的主要作用是：其工作以后，可以让曲轴与变速器输入轴二实现连接或分离。
图2-3离合器K2离合器K1和离合器K2的实质作用：离合器K1主要负责1档、3档、5档和倒档，在汽车行驶中一旦用到上述档位中任何一档，离合器1是接合的；离合器K2主要负责2档、4档和6档，当使用2、4、6档中的任一档时，离合器K2接合。
DSG变速器的多片湿式双离合器的结构和液压式自动变速器中的离合器相似看，但是尺寸要大很多。
利用液压缸内的油压和活塞压紧离合器，油压的建立由变速器控制单元ECT接受与汽车行驶工况有关传感器的信号，按照设定好的换挡程序指令电磁阀来控制的，2个离合器的工作状态是相反的，不会发生2个离合器同时接合的情形。
2.2 平行轴式齿轮箱平行轴式齿轮箱实质就是整个变速器的齿轮变速机构，通过分析变速器的结构得知，该变速器的齿轮变速机构为普通斜齿轮式的。
整个齿轮箱有两根同轴心的输入轴，两根输出轴，一根中间轴也称倒档惰轮轴，在每根轴上都适当安装有齿轮，相应的在齿轮和齿轮之间还适当的安装有换挡执行机构——同步器。
