数字示波器的教案
《示波器的使用》教案
《示波器的使用》教案
信号波形两点间的时间间隔可按下列公式进行计算：
时间（s）=(T/div)设定值×对应于被测时间的长度（div）。
T=T/div设定值×信号水平格数（div）
=0.1(ms/div) ×3.2(div)=0.32ms
3.频率测量
由时间公式求出输入的周期T(单位为S),然后用下式求出信号的频率:
f=1/T=1/0.32ms =3.125（KHZ）
（四）波形的绘制
1、正弦波的绘制（描点、连线）
3、方波的绘制（描点、连线）
（五）课堂作业
根据所提供的示波器显示信号波形，绘制波形图。
讲解描点、连线
的方法，然后学
生完成。
课程小结
1、示波器的使用是电子整机装配课学习的重要测量仪器，正确使用示波器
测量信号的幅度、频率、周期是电子产品数据分析的基础。
2、产品参数的测量、分析，为产品维修、设计与质量管理等应用提供科学
的依据。
课后作业
1、完成作业P98 4-5
2、画出一个幅度Vpp为4V，频率为1KHz的正弦波信号波形。
板书设计
示波器的使用方法
（一）CA8020/20MHz型示波器旋钮
和开关的功能（板书）
A 水平扫描系统
B 垂直扫描系统
（二）CA8020/20MHz型双踪方波器
的基本操作方法
（三）示波器的测量操作方法
（四）波形的绘制
作业
1、完成作业P98 4-5
2、画出一个幅度Vpp为4V，频
率为1KHz的正弦波信号波形。
数字示波器使用方法ppt课件
钮选择到“频率”，然后按“添加测量”或按 Entry旋
钮可编都辑课可件P以PT 。
30
要停止一项或多项测量，可按下【清除 测量值】软键，选择要清除的测量，或 按下全部清除。清除了所有测量值后， 如果再次按下【Meas】（测量），则 默认测量是频率和峰-峰值。
可编辑课件PPT
31
全部快照功能 全部快照在“类型”的最上部，选择
数字示波器操作使用方法
可编辑课件PPT
1
用什么线？ 用右边抽屉里的导线
可编辑课件PPT
2
红夹子与内芯连通
黑夹子与外壳连通 可编辑课件PPT
3
探头地线
探头信号 线测试钩
探头补偿 电容调节
探头衰减开关
无源电压探头 可编辑课件PPT
4
可编辑课件PPT
5
可编辑课件PPT
6
示波器简易使用方法
可编辑课件PPT
2KHz，峰峰值20mvpp的正弦波，按下【Auto Scale】
键后示波器上显示的波形可编辑课件PPT
48
在之前波形的基础上需要做如下设置
调整“水平缩放旋钮”出现模糊的波形
可编辑课件PPT
49
调整“垂直分度切换旋钮”适当调大波形
可编辑课件PPT
50
选择【Mode/Coupling】（触发耦合模式选择）键，根据 信号的具体情况选择“噪可声编辑抑课件制PP”T 或“高频抑制”模式51。
示波器开机时默认衰减比为10：1，根据我们实验 中所使用的示波器探头可编，辑课需件PP要T 调节衰减比为1:1。11
选择比率 可编辑课件PPT
12
符号 变亮时，按下 和旋转操作旋钮才有作
用
旋转Entry旋钮将衰减比设为1：1

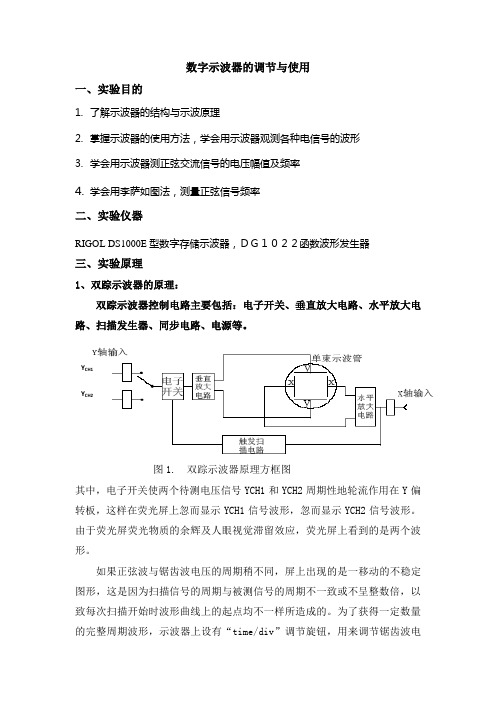

数字示波器的调节与使用实验讲义 (2)
数字示波器的调节与使用一、实验目的1.了解示波器的结构与示波原理2.掌握示波器的使用方法，学会用示波器观测各种电信号的波形3.学会用示波器测正弦交流信号的电压幅值及频率4.学会用李萨如图法，测量正弦信号频率二、实验仪器RIGOL DS1000E型数字存储示波器，ＤＧ１０２２函数波形发生器三、实验原理1、双踪示波器的原理：双踪示波器控制电路主要包括：电子开关、垂直放大电路、水平放大电路、扫描发生器、同步电路、电源等。
Y CH1Y CH2图1. 双踪示波器原理方框图其中，电子开关使两个待测电压信号YCH1和YCH2周期性地轮流作用在Y偏转板，这样在荧光屏上忽而显示YCH1信号波形，忽而显示YCH2信号波形。
由于荧光屏荧光物质的余辉及人眼视觉滞留效应，荧光屏上看到的是两个波形。
如果正弦波与锯齿波电压的周期稍不同，屏上出现的是一移动的不稳定图形，这是因为扫描信号的周期与被测信号的周期不一致或不呈整数倍，以致每次扫描开始时波形曲线上的起点均不一样所造成的。
为了获得一定数量的完整周期波形，示波器上设有“time/div”调节旋钮，用来调节锯齿波电压的周期，使之与被测信号的周期呈合适的关系，从而显示出完整周期的正弦波形。
当扫描信号的周期与被测信号的周期一致或是整数倍，屏上一般会显示出完整周期的正弦波形，但由于环境或其他因素的影响，波形会移动，为此示波器内装有扫描同步电路，同步电路从垂直放大电路中取出部分待测信号，输入到扫描发生器，迫使锯齿波与待测信号同步，此称为“内同步”。
如果同步电路信号从仪器外部输入，则称为“外同步”。
2．示波器显示波形原理：如果在示波器的YCH1或YCH2端口加上正弦波，在示波器的X偏转板加上示波器内部的锯齿波，当锯齿波电压的变化周期与正弦电压的变化周期相等时，则在荧光屏上将显示出完整周期的正弦波形，如图2所示。
如果在示波器的YCH1、YCH2端口同时加上正弦波，在示波器的X偏转板加上示波器内部的锯齿波，则在荧光屏上将得到两个正弦波。
数字示波器示波器使用方法培训课件
返回
5
2.1 面板介绍 2.2 屏幕刻度和标注
2.示波器面板介绍
返回
6
2.1 示波器面板介绍
电源开关：控制示波校器准电信源号的：通提断供1KHZ 3V的基准信 号，用于示波器的自检
3. 基本操作方法
返回
14
3.1.1 探头 3.1.2 Y通道选择 3.1.3 输入耦合选择 3.1.4 Y轴位移调整 3.1.5 电压测量读数
3.1垂直通道调整
返回
15
3.1.1 探头
在输入 信号插 座上接 上测试
探头
16
3.1.1 探 头
探头信号线 测试钩
探头衰减开关， 一般应打在X1档
探头地线
9
2.1 示波器面板介绍
辅助测量设操置作：方提式供控显制示：方提式供、“测自量动方调式整、”光和标“方显式示静止”两种 、采样频率选、择应用方式等选择
10
2.1 示波器面板介绍
屏幕菜 单选择
测量辅 助设置
辅助 操作
稳定 触发
电源 开关
屏幕
Y轴 调整
输入 插座
扫描 调整
校准 信号
11
2.1 示波器面板介绍
3.3稳定触发调整
返回
30
3.3.1 触发调节的作用
• 示波器触发调节的作用
• 当触发调节不当时，显示的波形将出现不稳定现 象。所谓波形不稳定，是指波形左右移动不能停 止在屏幕上，或者，出现多个波形交织在一起， 无法清楚地显示波形。
• 触发调节是示波器操作的难点和易错点，触发部 分调节的关键是正确选择触发源信号。

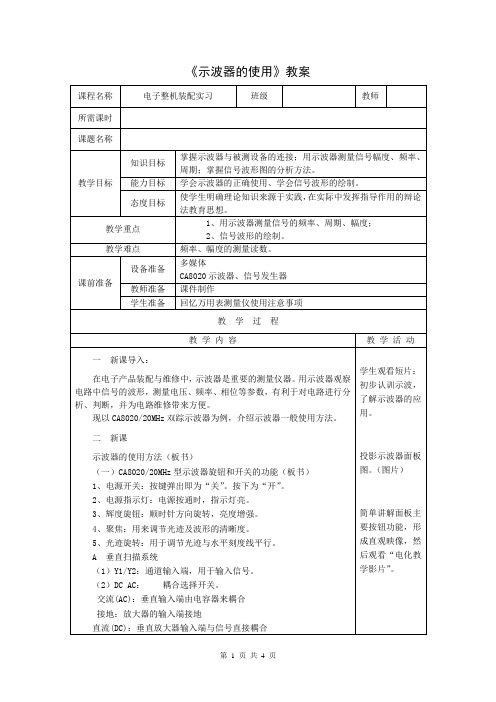

示波器的使用教案
通过视频播放， 让学生观看测量 过程。学生边看 边领会。
第 3 页 共 4 页
信号波形两点间的时间间隔可按下列公式进行计算： 时间（s）=(T/div)设定值×对应于被测时间的长度（div） 。 T=T/div 设定值×信号水平格数（div） =0.1(ms/div) ×3.2(div)=0.32ms 3.频率测量 由时间公式求出输入的周期 T(单位为 S),然后用下式求出信号的频率: f=1/T=1/0.32ms =3.125（KHZ） （四）波形的绘制 1、正弦波的绘制（描点、连线）
第 2 页 共 4 页
提示：水平扫描 系统主要改变光 栅水平方向扫 描。
（二）CA8020/20MHz 型双踪方波器的基本操作方法 1．电源和扫描 （1）断开“电源”开关，把电源开关弹出即为“关”位置。将电源线 接入。 （2）设定各个控制键在下列相应位置： 亮度：顺时针方向旋转到底；聚焦：中间；垂直移位：中间； 垂 间/格（T/div） ：0.5μ s/div； 水平位置：中间。 （3）接通“电源”开关，大约 15S 后，出现扫描光迹。 2．聚焦 （1）调节“垂直位移”旋钮，使光迹移至荧光屏观测区域的中央。 （2）调节“辉度旋钮”将光迹的亮度调至所需要的程度。 （3）调节“聚焦旋钮” ，使光迹清晰。 3．加入触发信号 （1）将下列控制开关或旋钮置于相应的位置： 通道 Y1AC—DC（Y1） ：DC；V/div（Y1） ：50mv ； 微调（Y1） ：校准； 耦合方式：AC； 方式：Y1 （2）用探头将“校正信号源”送到 Y1 输入端。 （3）将探头的“衰减比”旋转置于“×1”档位置，调节“电平”旋钮 使仪器触发。 （三） 示波器的测量操作方法 1．信号幅度测量 将“V/DIV”微调置于“CAL”位置。测量值可由下列公式计算后得到： 探头“×1 位置”进行测量时，其幅度值为： u=V/DIV 设定值×信号垂直格数（DIV） 探头“×10 位置”进行测量时，其幅度值为： u=V/DIV 设定值×信号垂直格数（DIV）×10 下面介绍测量过程： ① 将“扫描方式”按钮置“自动”位置，选择“扫描速度” （T/div） 使扫描光迹不发生闪烁的现象。 ② 将“AC—DC”开关置“AC”位置，且将被测信号加到输入端 Y1。根 据公式，被测电压为： 0.1(V/div)×5(div)×1=0.5V （3）交流电压测量。调节“V/DIV”切换开关到合适的位置，以获得一 个易于读取的信号幅度。从上图所示的图形中读出该幅度并用公式计算 之。 例如， 将探头衰减比置于×1 的位置， 垂直偏转因数 （V/div） 置 “5v/div” 位置， “微调”旋钮置于“校正（CAL） ”位置，所测得波形峰一峰值为 6 格（见图 3.3 所示） 。则 Upp=5（V/div）×6(div)=30V 2．时间测量 介绍示波器的操 作视频。 直方式：Y1； 触发方式：自动； 触发源：内； 触发电平：中间；时 作方法，观看操
PPT课件-5.6 数字示波器
第5章 波形测试技术 §5.6 数字示波器
11、延迟调节（Delay） • 延迟调节的目的是改变触发参考点的位置，以便观察触发前或
触发后的波形情况，负的延迟值表示触发前的时间，正的延迟 值表示触发后的时间。 12、单次捕捉（Single） • 单次捕捉实际上只是其中的一个采集周期对信号进行取样的结 果，因此，所得到的样品点之间的间隔等于采样频率的倒数， 在最高采样速率为40MSa/s时，样点间隔为25ns。
• 水平分辨率由取样速率和存储器容量决定，常以荧光屏每格含多 少个取样点或用百分数来表示。
例如，若为10位编码，则有210＝（1024）个单元，将水平扫描长度 调至10.24div，则分辨率为100Sa/div（=1024/10.24）。
9
第5章 波形测试技术 §5.6 数字示波器
5测试技术 §5.6 数字示波器
2、取样速率
• 取样速率是指单位时间内取样的次数，也称数字化速率，用每秒
完成的A/D变换的最高次数来衡量，常以频率fs来表示，单位为
MSa/s或GSa/s（千兆次每秒）。
fS
s
N
div
fs——实时取样速率，单位为取样点/秒（Sa/s）；
N——每格的取样点数； s/div——时基因数。
储器只能存一个波形，如果存储一个波形到已有内容的存储器中 ，存储器中原来的内容将被覆盖。波形存储器是非易失性存储器 ，即关机后，存储内容不会丢失。 • 像素存储器是为存储复杂波形而设的，它是在显示RAM中开辟 的一个空间，这个RAM空间中的每个比特（每1位）都对应着显 示屏上波形区域的一个像素点，利用像素存储器可以把在无限长 余辉方式下波形的变化积累（多值的）结果存储起来，也可以利 用“Add to Memory”键把每次测量的波形累加写入像素存储器 中。像素存储器中的内容，关机后将消失。
