江苏省赣榆高级中学2019年高考高三物理实验、计算试题每日一练（11）完成时间： 月 日 点 分---- 点 分，1. 如图甲所示，在“验证力的平行四边形定则”的实验中，某同学进行实验的主要步骤是：将橡皮筋的一端固定在木板上的A 点，另一端拴上两根绳套，每根绳套分别连着一个弹簧测力计。
沿着两个方向拉弹簧测力计，将橡皮筋的活动端拉到某一位置，将此位置标记为O 点，读取此时弹簧测力计的示数，分别记录两个拉力F 1、F 2的大小。
再用笔在两绳的拉力方向上分别标记a 、b 两点，并分别将其与O 点连接，表示两力的方向。
再用一个弹簧测力计将橡皮筋的活动端仍拉至O 点，记录其拉力F 的大小并用上述方法记录其方向。
①用一个弹簧测力计将橡皮筋的活动端仍拉至O 点，这样做的目的是 。
②这位同学在实验中确定分力方向时，图甲所示的a 点标记得不妥，其原因是 。
③图乙是在白纸上根据实验结果作出的力的图示，其中 是应用力合成的平行四边形定则求出的F 1和F 2合力的实际测量值。
2. 某同学用下列器材测量一电阻丝的电阻R x ：电源E ，适当量程的电流表电压表各一只，滑线变阻器R ，电阻箱R P ，开关S 1、S 2，导线若干。
他设计的电路图如图（a ）所示，具体做法：先闭合S 1，断开S 2，调节R 和R P ，使电流表和电压表示数合理，记下两表示数为I 1，U 1；再保持R P 阻值不变，闭合S 2，记下电流表和电压表示数为I 2、U 2． （1）请你帮他按电路图在实物图（b ）上连线；（2）写出被测电阻R x =（用电表的读数表示）；（3）此实验中因电流表有内阻，电压表内阻不是无限大，使被测电阻的测量值 真实值（选填“大于、乙（b ）小于或等于”） ．3．如图所示，光滑水平面上有一质量M=4.0kg 的带有圆弧轨道的平板车，车的上表面是一段长L=1.5m 的粗糙水平轨道，水平轨道左侧连一半径R=0.25m 的41光滑圆弧轨道,圆弧轨道与水平轨道在O ′点相切。
江苏省赣榆高级中学2019年高考高三物理实验、计算试题每日一练(10)(含答案)
江苏省赣榆高级中学2019年高考高三物理实验、计算试题每日一练（10）（含答案）②电流表A：0~0.6A，0~3A，内阻可忽略；③电压表V：0~3V，0~15V，内阻很大；④滑动变阻器R；阻值范围0~20Ω，允许最大电流1A；⑤开关一个，导线若干。
实验时要求加在灯泡两端的电压可从0至12V连续变化。
①请在虚线框中，画出实验电路图.②电流表的量程应选。
③按实验电路图，在右面图实物图中进行连接。
④某位同学测得小灯泡的伏安特性曲线如图1所示。
某次测量时，电流表指针位置如图2所示，电流表读数为 A，此时小灯泡的实际功率为 W。
3．由于受地球信风带和盛行西风带的影响，海洋中一部分海水做定向流动，称为风海流，风海流中蕴藏着巨大的动力资源。
因为海水中含有大量的带电离子，这些离子随风海流做定向运动，如果有足够强的磁场能使海流中的正、负离子发生偏转，便可用来发电。
如图为一利用风海流发电的磁流体发电机原理示意图，用绝缘材料制成一个横截面为矩形的管道，在管道的上、下两个内表面装有两块金属板M 、N ，金属板长为a ，宽为b ，两板间的距离为d 。
将管道沿风海流方向固定在风海流中，在金属板之间加一水平匀强磁场，磁感应强度大小为B ，方向由南向北，用导线将M 、N 外侧连接电阻为R 的航标灯（图中未画出）。
工作时，海水从东向西流过管道，在两金属板之间形成电势差，可以对航标灯供电。
设管道内海水的流速处处相同，且速率恒为v ，海水的电阻率为ρ，海水所受摩擦阻力与流速成正比，比例系数为k 。
（1）求磁流体发电机电动势E 的大小，并判断M 、N两板哪个板电势较高；（2）由于管道内海水中有电流通过，磁场对管道内海水有力的作用，求此力的大小和方向；（3）求在t 时间内磁流体发电机消耗的总机械能。
参考答案1.①S 1/2T (2分) ；② 9.71～9.73(1分) ③B风海流方向 v abM 图22 东西 南 d N阻力作用(2分)(3)①电路图如图所(左) （3分）②电流表选0.6A 量程（2分）③如图(右) （3分）④0.40 ； 2.4 （4分）3. 解：（1）磁流体发电机电动势E=Bdv （1分）用左手定则判断出正离子向N 板偏转，因此N 板的电势高 （1分）（2）两板间海水的电阻r =ab d ρ，回路中的电流r R EI += （1分）磁场对管道内海水的作用力F 磁=BId解得F 磁=d abR v d abB ρ+22 （1分）方向与v 方向相反（水平向东） （1分）（3）在t 时间内管道中海水移动的距离为s vt = （1分）在t 时间内克服摩擦阻力的功1W kvs =，克服磁场力做功2W F s =磁 （1分）在t 时间内磁流体发电机消耗的总机械能12E W W =+=(k +dabR d abB ρ+22)v 2t （2分）。
江苏省赣榆高级中学2019年高考物理实验、计算试题每日一练(16)
江苏省赣榆高级中学2019年高考高三物理实验、计算试题每日一练（16）完成时间：月日点分---- 点分，1. 某同学设计了一个用打点计时器验证动量守恒的实验，在小车A的前端和小车B的后端贴有粘扣，在木板的右端固定打点计时器，小车A后面拖一长纸带，木板下垫有小木块，用来平衡摩擦力，反复移动小木块的位置，直到小车在木板上运动时可保持匀速直线运动状态．现使小车A、B分别静止在木板的右端和中间，如图所示，给小车A一个瞬时冲量，小车A与静止的小车B相碰并粘合成一体，并继续做匀速直线运动．已知打点计时器电源频率为50Hz．若得到打点纸带如图所示，并得各计数点之间的距离，A点为运动的起点，则应选段计算小车A碰撞前的速度，应选段计算两车碰撞后的速度。
若测得小车A的质量m1=0．4kg，小车B的质量m2＝0．2kg，由以上数据可得，小车A、B碰撞前的总动量为kg·m／s，碰撞后的总动量为kg·m／s,由此得到的结论是。
2. 在把电流表改装为电压表的实验中，提供的器材有：A．电流表（量程0~100μA，内阻几百欧）；B．标准电压表（量程0～3V）；C．电阻箱（0～9999Ω）；D．滑动变阻器（0～50Ω，额定电流1.5A）；E．滑动变阻器（0～100kΩ，额定电流0.5A）；F．电源（电动势6V，有内阻）；G．电源（电动势2V，内阻很小）；A B C D E图AH ．开关两只，导线若干．⑴该实验首先要用半偏法测出电流表的内电阻，如果采用如图A 的电路，并且要想得到较高的精确度，那么从上面给出的器材中，可变电阻R 1应选用 ，可变电阻R 2应选用 ，电源应选用 （填器材前的字母）； （2）该步实验操作的步骤有： A.合上S 1 B.合上S 2C.观察R 1的阻值是否最大，如果不是，将R 1的阻值调至最大D.观察R 2的阻值是否最小，如果不是，将R 2的阻值调至最小E.调节R 1的阻值，使电流表指针偏转到满刻度F.调节R 2的阻值，使电流表指针偏转到满刻度的一半G.记下R 2的阻值。
江苏省赣榆高级中学2019年高考物理实验、计算试题每日一练(18)

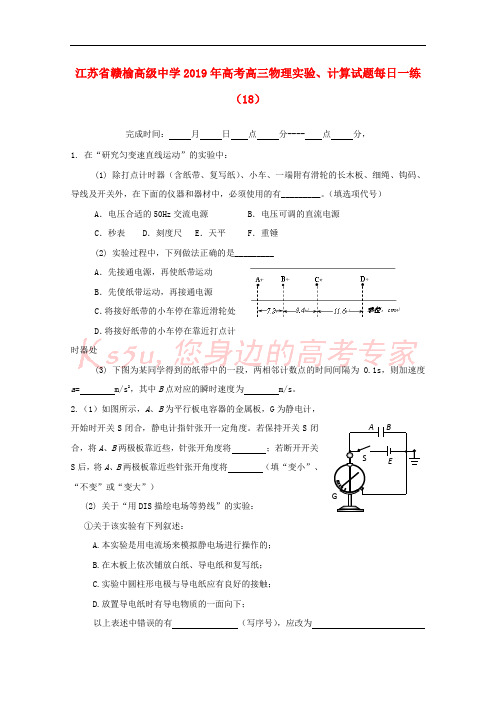

江苏省赣榆高级中学2019年高考高三物理实验、计算试题每日一练（18）完成时间：月日点分---- 点分，1. 在“研究匀变速直线运动”的实验中：(1) 除打点计时器（含纸带、复写纸）、小车、一端附有滑轮的长木板、细绳、钩码、导线及开关外，在下面的仪器和器材中，必须使用的有_________。
（填选项代号）A．电压合适的50Hz交流电源 B．电压可调的直流电源C．秒表 D．刻度尺 E．天平 F．重锤(2) 实验过程中，下列做法正确的是_________A．先接通电源，再使纸带运动B．先使纸带运动，再接通电源C．将接好纸带的小车停在靠近滑轮处D．将接好纸带的小车停在靠近打点计时器处(3) 下图为某同学得到的纸带中的一段，两相邻计数点的时间间隔为0.1s，则加速度a= m/s2，其中B点对应的瞬时速度为 m/s。
2.（1）如图所示，A、B为平行板电容器的金属板，G为静电计，开始时开关S闭合，静电计指针张开一定角度。
若保持开关S闭合，将A、B两极板靠近些，针张开角度将；若断开开关S后，将A、B两极板靠近些针张开角度将（填“变小”、“不变”或“变大”）(2) 关于“用DIS描绘电场等势线”的实验：①关于该实验有下列叙述：A.本实验是用电流场来模拟静电场进行操作的；B.在木板上依次铺放白纸、导电纸和复写纸；C.实验中圆柱形电极与导电纸应有良好的接触；D.放置导电纸时有导电物质的一面向下；以上表述中错误的有（写序号），应改为.②如图所示为实验的示意图，在a、b、c、d、e五个基准点中，电势最低的点是________点．若将电压传感器的两个探针分别接触图中的b、f两点（c为AB的中点，b、f连线和A、B连线垂直），显示出b、f两点的电势差大于零，则传感器的“+”接线柱接在________点，此时若要采集到电势差为零，则应将接f的探针________（填“向左”或“向右”）移动．3．如图所示，甲车质量m1=20kg，车上有质量M=50kg的人，甲车（连同车上的人）从足够长的斜坡上高h=0.45m由静止滑下，到水平面上后继续向前滑动。
江苏省赣榆高级中学2019年高考物理实验、计算试题每日一练(39)

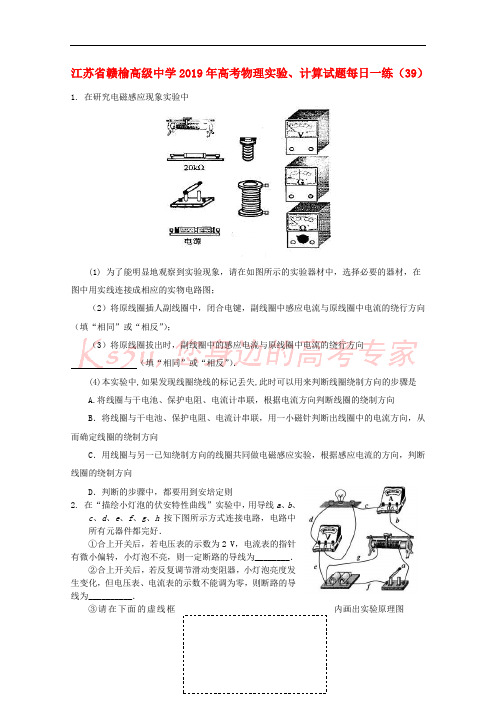

江苏省赣榆高级中学2019年高考物理实验、计算试题每日一练（39）1. 在研究电磁感应现象实验中(1) 为了能明显地观察到实验现象，请在如图所示的实验器材中，选择必要的器材，在图中用实线连接成相应的实物电路图；（2）将原线圈插人副线圈中，闭合电键，副线圈中感应电流与原线圈中电流的绕行方向（填“相同”或“相反”）；（3）将原线圈拔出时，副线圈中的感应电流与原线圈中电流的绕行方向（填“相同”或“相反”）．(4)本实验中,如果发现线圈绕线的标记丢失,此时可以用来判断线圈绕制方向的步骤是A.将线圈与干电池、保护电阻、电流计串联，根据电流方向判断线圈的绕制方向B．将线圈与干电池、保护电阻、电流计串联，用一小磁针判断出线圈中的电流方向，从而确定线圈的绕制方向C．用线圈与另一已知绕制方向的线圈共同做电磁感应实验，根据感应电流的方向，判断线圈的绕制方向D．判断的步骤中，都要用到安培定则2. 在“描绘小灯泡的伏安特性曲线”实验中，用导线a、b、c、d、e、f、g、h按下图所示方式连接电路，电路中所有元器件都完好．①合上开关后，若电压表的示数为2 V，电流表的指针有微小偏转，小灯泡不亮，则一定断路的导线为________．②合上开关后，若反复调节滑动变阻器，小灯泡亮度发生变化，但电压表、电流表的示数不能调为零，则断路的导线为__________．③请在下面的虚线框内画出实验原理图3. 如图所示，两根足够长且平行的光滑金属导轨与水平面成53°固定放置，导轨间连接一阻值为4Ω的电阻R，导轨电阻忽略不计。
在两平行虚线L1、L2间有一与导轨所在平面垂直、磁感应强度为B的匀强磁场，磁场区域的宽度为d=0.5m。
导体棒a的质量为m a=0.6kg，电阻R a=4Ω；导体棒b的质量为m b=0.2kg，电阻R b=12Ω；它们分别垂直导轨放置并始终与导轨接触良好。
现从图中的M、N处同时将它们由静止开始释放，运动过程中它们都能匀速穿过磁场区域，当b刚穿出磁场时，a正好进入磁场（g取10m／s2，sin53°=0.8，且不计a、b 之间电流的相互作用）。
江苏省赣榆高级中学2019年高考高三物理实验、计算试题每日一练(16)(含答案)

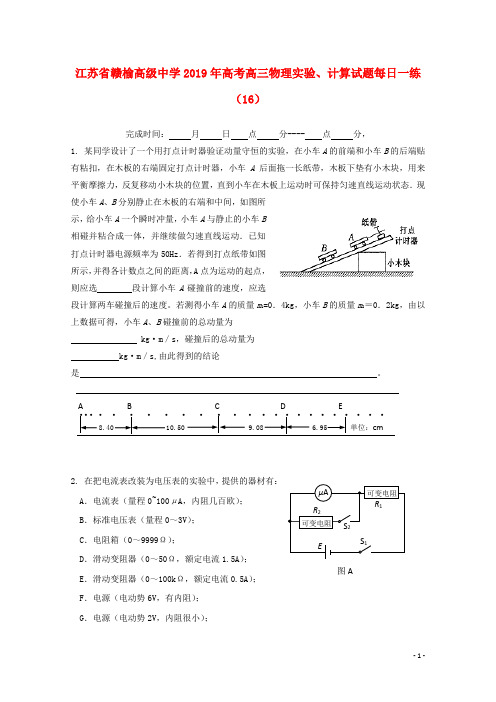

江苏省赣榆高级中学2019年高考高三物理实验、计算试题每日一练（16）完成时间： 月 日 点 分---- 点 分，1. 某同学设计了一个用打点计时器验证动量守恒的实验，在小车A 的前端和小车B 的后端贴有粘扣，在木板的右端固定打点计时器，小车A 后面拖一长纸带，木板下垫有小木块，用来平衡摩擦力，反复移动小木块的位置，直到小车在木板上运动时可保持匀速直线运动状态．现使小车A 、B 分别静止在木板的右端和中间，如图所示，给小车A 一个瞬时冲量，小车A 与静止的小车B 相碰并粘合成一体，并继续做匀速直线运动．已知打点计时器电源频率为50Hz ．若得到打点纸带如图所示，并得各计数点之间的距离，A 点为运动的起点，则应选 段计算小车A碰撞前的速度，应选 段计算两车碰撞后的速度。
若测得小车A 的质量m 1=0．4kg ，小车B的质量m 2＝0．2kg ，由以上数据可得，小车A 、B碰撞前的总动量为kg ·m ／s ，碰撞后的总动量为kg ·m ／s,由此得到的结论是 。
2. 在把电流表改装为电压表的实验中，提供的器材有：A ．电流表（量程0~100μA ，内阻几百欧）；B ．标准电压表（量程0～3V ）；C ．电阻箱（0～9999Ω）；D ．滑动变阻器（0～50Ω，额定电流1.5A ）；E ．滑动变阻器（0～100k Ω，额定电流0.5A ）；F ．电源（电动势6V ，有内阻）；G ．电源（电动势2V ，内阻很小）； H ．开关两只，导线若干．⑴该实验首先要用半偏法测出电流表的内电阻，如果采用如图A 的电路，并且要想得到较高的精确度，那么从上面给出的器材中，可变电阻R 1应选用 ，可变电阻R 2应选用 ，电源应选用 （填器材前的字母）；（2）该步实验操作的步骤有：A.合上S 1 B.合上S 2C.观察R 1的阻值是否最大，如果不是，将R 1的阻值调至最大D.观察R 2的阻值是否最小，如果不是，将R 2的阻值调至最小E.调节R 1的阻值，使电流表指针偏转到满刻度F.调节R 2的阻值，使电流表指针偏转到满刻度的一半G.记下R 2的阻值。
(江苏省)赣榆高级中学2019年高考物理实验、计算试题每日一练(5).doc
江苏省赣榆高级中学2019年高考高三物理实验、计算试题每日一练（5）1. 某同学利用单摆测定当地重力加速度，发现单摆静止时摆球重心在球心的正下方，他仍将从悬点到球心的距离当作摆长L ，通过改变摆线的长度，测得6组L 和对应的周期T ，画出L 一T 2图线，然后在图线上选取A 、B 两个点，坐标如图所示。
他采用恰当的数据处理方法，则计算重力加速度的表达式应为g = 。
请你判断该同学得到的实验结果与摆球重心就在球心处的情况相比，将 。
(填“偏大”、“偏小”或“相同”)2. (10分)在“描绘标有‘9V ，5W ’小灯泡伏安特性曲线”的实验中，要求测量从0V 到9.0V 的电压下通过小灯泡的电流，实验室提供了下列器材A ．电流表A 1（量程100mA ，内阻1Ω）B ．电流表A 2（量程0.6A ，内阻0.3Ω）C ．电压表V 1（量程3.0V ，内阻3k Ω）D ．电压表V 2（量程15.0V ，内阻10k Ω）E ．滑动变阻器R 1（最大阻值为50Ω）F ．滑动变阻器R 2（最大阻值为500Ω）G ．电源E （电动势15V ，内阻忽略） H ．电键、导线若干（1）(3分)为了提高测量准确度和有效性，应选择的器材为（只需填写器材前面的字母即可）电流表 ；电压表 ；滑动变阻器 。
（2）(3分)下列给出的测量电路中，最合理的是 。
（3）(2分)某同学已连接好的部分电路如下，其中两个不当之处是①；②（4）(2分)某同学用正确的方法分别测得两只灯泡L1和L2的伏安特性曲线如图中Ⅰ和Ⅱ所示。
然后又将灯泡L1、L2分别与电池组连成如图所示电路。
测得通过L1和L2的电流分别为0.30A和0.60A，则电池组的电动势为V，内阻为Ω（数值取到小数点下一位）。
3．如图所示，在y 轴右侧平面内存在方向向里的匀强磁场，磁感应强度大小B =0.5T ，坐标原点o 有 一放射源，可以向y 轴右侧平面沿 各个方向放射比荷为7105.2-⨯=qmKg/C 的正离子，这些离子速率分别在从0到最大值6102⨯=m υm/s的范围内，不计离子之间的相互作用。
江苏省赣榆高级中学2019年高考高三物理实验、计算试题每日一练(40)(含答案)
江苏省赣榆高级中学2019年高考高三物理实验、计算试题每日一练（40）（含答案）(1)①在用多用电表粗测电阻时，该兴趣小组首先选用“×10”欧姆挡，其阻值如图甲中指针所示，为了减小多用电表的读数误差，多用电表的选择开关应换用________欧姆挡；②按正确的操作程序再一次用多用电表测量该待测电阻的的阻值时，其阻值如图乙中指针所示，则Rx 阻值大约是________Ω.(2)①在用伏安法测量该电阻的阻值时，要求待测电阻的电压从0开始可以连续调节，则在上述器材中应选出的器材是______ __(填器材前面的字母代号)．②在线框内画出用伏安法测量该电阻的阻值时的实验电路图．3.如图所示，在 xOy 平面的第一、四象限内存在着方向垂直纸面向外，磁感应强度为 B 的匀强磁场，在第四象限内存在方向沿－y方向、电场强度为E的匀强电场．从y轴上坐标为（0，a）的P点向磁场区发射速度大小不等的带正电同种粒子，速度方向范围是与+y方向成30º－150º角，且在xOy平面内。
结果所有粒子经过磁场偏转后都垂直打到 x 轴上，然后进入第四象限内的正交电磁场区．已知带电粒子电量为+q ，质量为 m ，粒子重力不计．（1）所有通过第一象限磁场区的粒子中，求粒子经历的最短时间与最长时间的比值；（2）求粒子打到 x 轴上的范围；（3）从 x 轴上 x = a 点射入第四象限的粒子穿过正交电磁场后从 y 轴上 y =－b 的 Q 点射出电磁场，求该粒子射出电磁场时的速度大小． 参考答案 1. (1)应选择的器材有 ADCE (填代号) (1)画出实验电路图 (2) E ＝ 1.5 V ，r ＝ 0.5 Ω 2. (1)①“×1” ②9 (2)①BDFGH ②如图所示3．解：（1）；；得：（2分）. . . . . .. . . . . . . . . . . .. . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . 0 Q P E B x y 30 ° 30°（2）与y轴夹角150°：（2分）最左边：（2分）与y轴夹角30°：（2分）最右边：（2分）范围是：（2分）（3）在磁场中（1分）由题意知：（1分）第四象限中，由动能定理：（2分）得：（2分）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
江苏省赣榆高级中学年高考高三物理实验、计算试题每日一练（）
完成时间： 月 日 点 分 点 分，
. 在利用重锤下落验证机械能守恒定律的实验中：
（）下面叙述正确的是 （ ）
.选用的重锤的质量应当稍大一些；
.必须选用点迹清晰，且第一、二两点间的距离接近2mm的纸带才行；
.操作时应先通电再放释放纸带；
.电磁打点计时器都应接在电压为～的直流电源上。
（）实验桌上有下列器材可供选用：铁架台，电磁打点计时器，复写纸，纸带，秒表，低
压交流电源（带开关），导线，天平，刻度尺。
其中不必要的器材有 ；缺少的器材是 。
. 某兴趣小组为了测量一待测电阻的阻值，准备先用多用电表粗测出它的阻值，然后再用伏
安法精确地测量．实验室里准备了以下器材:
．多用电表
．电压表，量程，内阻约Ω
．电压表，量程，内阻约Ω
．电流表，量程，内阻约Ω
．电流表，量程，内阻约Ω
．电源，电动势
．滑动变阻器，最大阻值Ω，最大电流为
．滑动变阻器，最大阻值Ω，最大电流为
．电键、导线若干
①在用多用电表粗测电阻时,该兴趣小组首先选用“×”欧姆挡，其阻值如图甲中指针所
示，为了减小多用电表的读数误差,多用电表的选择开关应换用欧姆挡；
②按正确的操作程序再一次用多用电表测量该待测电阻的阻值时，其阻值如图乙中指针
所示，则的阻值大约是Ω；
③在用伏安法测量该电阻的阻值时，要求尽可能准确，并且待测电阻的电压从零开始可
以连续调节，则在上述提供的器材中电压表应选 ；电流表应选 ；
滑动变阻器应选 。(填器材前面的字母代号)
④ 在方框内画出测量电阻的电路图。
- 2 - / 2
．如图所示，两根相距为的金属轨道固定于水平面上，导轨电阻不计；一根质量为、长为、
电阻为的金属棒两端放于导轨上，导轨与金属棒间的动摩擦因数为，棒与导轨的接触电阻
不计。导轨左端连有阻值为的电阻。轨道平面上有段竖直向下的宽度为、间距为的匀强磁场
（>），磁感应强度为。金属棒初始位于′处，与第一段磁场相距。求：
（）若金属棒有向右的初速度，为使金属棒保持的速度一直向右穿过各磁场，需对金属
棒施加水平向右的拉力。求金属棒不在磁场中时受到的拉力和在磁场中时受到的拉力的大
小；
（）在（）的情况下，求金属棒从′开始运动到刚离开第段磁场过程中，拉力所做的功；
（）若金属棒初速度为零，现对其施以水平向右的恒定拉力，使棒进入各磁场的速度都
相同，求金属棒从′开始运动到刚离开第段磁场整个过程中导轨左端电阻上产生的热量。
参考答案
. ()
() 秒表、天平
重锤
. () ① “×”
（分）
② （分）
③ （分）
④如图所示 （分）
.
