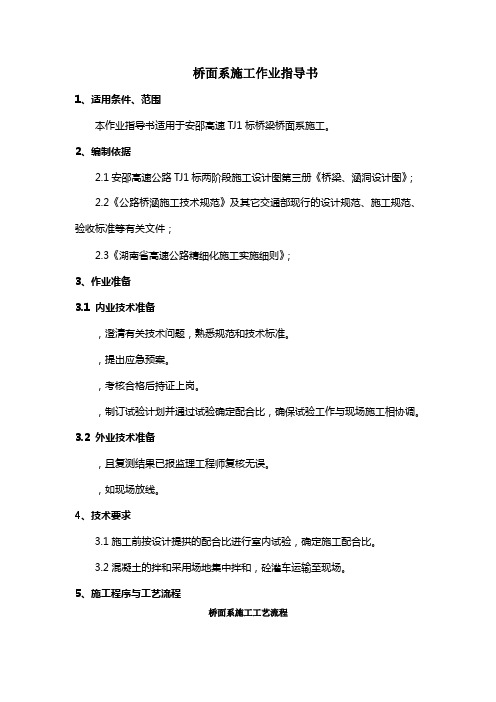

桥面系施工作业指导书1、适用条件、范围本作业指导书适用于安邵高速TJ1标桥梁桥面系施工。
2、编制依据2.1安邵高速公路TJ1标两阶段施工设计图第三册《桥梁、涵洞设计图》；2.2《公路桥涵施工技术规范》及其它交通部现行的设计规范、施工规范、验收标准等有关文件；2.3《湖南省高速公路精细化施工实施细则》；3、作业准备3.1 内业技术准备，澄清有关技术问题，熟悉规范和技术标准。
，提出应急预案。
，考核合格后持证上岗。
，制订试验计划并通过试验确定配合比，确保试验工作与现场施工相协调。
3.2 外业技术准备，且复测结果已报监理工程师复核无误。
，如现场放线。
4、技术要求3.1施工前按设计提拱的配合比进行室内试验，确定施工配合比。
3.2混凝土的拌和采用场地集中拌和，砼灌车运输至现场。
5、施工程序与工艺流程桥面系施工工艺流程6、施工工艺及要求6.1施工准备，同时用墨线弹出铺装断面控制边线，以做摊铺整平机行走轨道及侧模板就位的标准。
；加强施工便道、便桥的检查工作，确保砼运输安全。
，以检查其泵送能力、各工作系统是否符合要求。
，根据标定值及张拉力确定油表读数，计算伸长值。
6.2桥面系施工工艺⑴湿接缝和横隔板钢筋连接①将连接湿接缝和横隔板钢筋调直和除锈处理。
采用钢丝刷对钢筋表面的浮锈进行清理，并将钢筋调到设计的位置，且使对应钢筋位置在同一轴线上。
②按图纸要求连续段钢筋采用双面搭接焊，焊缝长度不小于5d，焊接后需将焊渣敲除。
③由于横梁的钢筋与湿接缝的钢筋有交叉，为便于施工，钢筋绑扎与湿接缝交叉进行。
当中横梁钢筋与湿接缝钢筋发生冲突时，适当调整中横梁钢筋的位置，保证连续段钢筋的位置准确。
⑵支立湿接缝和横隔板模板湿接缝底模可采用竹胶板作为模板，用钢筋连接在桥面上加以固定，横梁模板可采用竹胶板作为模板，外备枕木捆绑，模板间用对拉螺栓定位和固定。
⑶浇筑湿接缝和中横隔板混凝土选择在一天中气温最低时浇筑，施工温差控制在5℃之内。
湿接缝和中横梁混凝土水平进行浇筑，采用插入式振捣棒分层振捣至混凝土不再下沉，顶面平坦、泛浆。
桥面系作业指导书
桥面系作业指导书引言概述：桥面系作为桥梁结构的重要组成部份，承载着交通载荷和环境荷载，对桥梁的安全运行起着至关重要的作用。
为了确保桥面系的质量和使用寿命，制定一份详细的作业指导书是必要的。
本文将从桥面系的材料选择、施工工艺、检测方法和维护保养四个方面，为大家介绍桥面系的作业指导。
一、材料选择1.1 混凝土：桥面系的主要材料之一是混凝土。
在选择混凝土时，应考虑强度、耐久性和施工性等因素。
混凝土应符合设计要求，并经过充分的试验和检测，确保其质量达到标准要求。
1.2 钢筋：钢筋是混凝土桥面系的加固材料，应选择强度高、耐腐蚀性好的钢筋。
在施工过程中，钢筋的布置要符合设计要求，并进行必要的防锈处理，以确保桥面系的稳定性和耐久性。
1.3 防水层：桥面系的防水层是保护桥面系免受水分侵蚀的重要层。
选择防水材料时，应考虑其耐候性、耐化学腐蚀性和施工性等因素。
防水层的施工要求严格，确保其无渗漏、无裂缝，以保证桥面系的使用寿命。
二、施工工艺2.1 模板安装：在桥面系施工前，需要进行模板的安装工作。
模板应根据设计要求进行制作，安装时要保证平整度和稳定性，以确保混凝土浇筑的质量。
2.2 混凝土浇筑：混凝土浇筑是桥面系施工的关键环节。
在浇筑前，要进行充分的准备工作，包括模板的清洁、钢筋的安装和混凝土的搅拌等。
浇筑时要控制好浇筑速度和浇筑厚度，确保混凝土的均匀性和密实性。
2.3 防水层施工：防水层的施工应按照设计要求进行。
施工前要进行基层处理，确保基层平整、无杂物和无浮砂。
防水材料的施工要均匀、坚固，边缘处理要规范，以保证防水效果。
三、检测方法3.1 强度检测：桥面系的强度是保证其正常使用的重要指标。
强度检测可以通过非破坏性检测方法，如超声波检测和回弹法等进行。
检测结果应与设计要求进行对照，确保桥面系的强度符合标准。
3.2 平整度检测：桥面系的平整度直接影响车辆行驶的舒适性和安全性。
平整度检测可以采用激光测量仪等设备进行，检测结果应符合设计要求。
h桥面系施工作业指导书共15页word资料
桥面系施工作业指导书江习古高速项目经理部TJ9分部桥梁工程桥面系施工作业指导书单位：四川路桥江习古高速项目经理部TJ9分部编写：审核：批准：×年×月×日发布×年×月×日实施目录【1】适用范围 (1)【2】作业准备 (1)〖2.1〗内业技术准备 (1)〖2.2〗外业技术准备 (1)【3】技术要求 (2)【4】施工程序与工艺流程 (2)【5】施工要求 (3)〖5.1〗施工准备 (3)〖5.2〗公路桥面系施工工艺 (3)【6】劳动组织 (10)【7】材料要求 (10)【8】设备机具配置 (11)【9】质量控制及检验 (12)〖9.1〗公路桥面系质量控制 (12)【10】安全及环保要求 (13)〖10.1〗安全要求 (13)10.1.1现场布置安全要求 (13)10.1.2施工机械的安全措施 (14)〖10.2〗环保要求 (15)【1】适用范围适用于公路桥梁工程桥面系施工。
【2】作业准备〖2.1〗内业技术准备1、开工前组织技术人员认真阅读、审核施工图纸并学习实施性施工组织设计，澄清有关技术问题，熟悉规范和技术标准。
2、制订施工安全保证措施，提出应急预案。
3、对施工人员进行技术交底并进行上岗前技术培训，考核合格后持证上岗。
4、按照设计文件和规范要求，制订试验计划并通过试验确定配合比，确保试验工作与现场施工相协调。
〖2.2〗外业技术准备1、组织技术力量对设计院所交的所有导线点和水准点进行导线和水准复测，且复测结果已报监理工程师复核无误。
2、施工作业层中所涉及的各种外部技术数据收集，如现场放线。
3、了解沿线交通、电力线、通讯线及影响走行的障碍物情况。
4、施工所需材料已经选定、试验、报批且质量合格。
1【3】技术要求1、施工前按设计提拱的配合比进行室内试验，确定施工配合比。
2、混凝土的拌和采用场地集中拌和，砼灌车运输至现场。
【4】施工程序与工艺流程图4.1 公路桥面系施工工艺流程2【5】施工要求〖5.1〗施工准备1、复核桥梁中线、标高，同时用墨线弹出铺装断面控制边线，以做摊铺整平机行走轨道及侧模板就位的标准。
桥面系作业指导书
桥面系作业指导书标题：桥面系作业指导书引言概述：桥面系是指桥梁结构中承载行车荷载的部分，其重要性不言而喻。
为了保证桥梁的安全和稳定运行，正确的桥面系作业是必不可少的。
本文将详细介绍桥面系作业的指导要点，帮助读者正确进行桥面系的施工和维护。
一、准备工作1.1 确定工作范围：根据实际情况确定桥面系的施工或维护范围，包括桥面铺装、伸缩缝处理、防水层维修等。
1.2 资料准备：收集桥梁结构的相关设计图纸、技术规范等资料，了解桥梁的结构特点和施工要求。
1.3 安全措施：制定详细的安全计划，包括施工区域的封闭、警示标识的设置、人员的安全防护等，确保施工过程中的安全。
二、施工准备2.1 设备准备：根据桥面系作业的具体要求，准备好相应的施工设备和工具，如平板车、铺装机械等。
2.2 施工材料准备：根据设计要求和施工计划，准备好所需的桥面铺装材料、伸缩缝材料、防水层材料等。
2.3 施工人员培训：确保施工人员具备相关的技术知识和操作技能，进行必要的培训和考核。
三、桥面铺装3.1 清理工作：清理桥面系上的杂物和污物，确保桥面清洁，便于后续的铺装工作。
3.2 铺装材料选择：根据设计要求和桥梁使用情况，选择合适的桥面铺装材料，如沥青混凝土、水泥混凝土等。
3.3 铺装施工过程：按照设计要求和施工规范，进行桥面铺装工作，包括材料搅拌、铺装、压实等环节，确保铺装质量和平整度。
四、伸缩缝处理4.1 伸缩缝类型：根据桥梁结构和使用要求，确定伸缩缝的类型，如橡胶伸缩缝、金属伸缩缝等。
4.2 伸缩缝施工：按照伸缩缝的安装要求和施工规范，进行伸缩缝的处理，包括伸缩缝的清理、填充材料的选择和施工等。
4.3 伸缩缝维护：定期检查和维护伸缩缝，确保其正常工作和密封性能，防止水分和杂物进入桥梁结构。
五、防水层维修5.1 防水层检查：定期检查桥面系的防水层，发现问题及时处理，防止水分渗透导致桥梁结构的损坏。
5.2 防水层维修方法：根据防水层的具体情况，选择合适的维修方法，如补漏、更换防水层等。
桥面系作业指导书
桥面系作业指导书一、任务概述桥面系作业指导书旨在为桥梁维修和施工人员提供详细的操作步骤和安全注意事项，以确保桥梁的正常运行和使用。
本指导书将涵盖桥面系作业的各个方面，包括准备工作、作业流程、材料和设备要求、安全措施等。
二、准备工作1. 确认桥梁类型和结构：在进行桥面系作业之前，必须了解桥梁的类型和结构，以便选择适当的作业方法和工具。
2. 检查桥面系状况：仔细检查桥面系的状况，包括桥面板、伸缩缝、排水系统等，确保没有明显的损坏或安全隐患。
3. 准备所需材料和设备：根据具体作业要求，准备所需的材料，如沥青、水泥、填充料等，同时确保所需设备的正常运行和调试。
三、作业流程1. 清理桥面系：首先，清理桥面系上的杂物和污垢，使用高压水枪或其他适当的工具进行清洁，确保桥面干净、平整。
2. 修复损坏部位：对于有损坏的桥面板或伸缩缝，按照修复方案进行修复。
修复方法可以包括更换损坏部位、填充修补或重新安装伸缩缝等。
3. 补充防水层：根据桥梁的要求，在桥面系上施加防水层，以保护桥面免受水侵蚀和化学物质的侵蚀。
4. 进行重新铺设：如果需要重新铺设桥面系，根据设计要求进行铺设，确保桥面的平整度和牢固度。
5. 检查和测试：完成作业后，进行全面的检查和测试，确保桥面系的质量和安全性。
四、材料和设备要求1. 沥青：选择符合规范要求的沥青，具有良好的黏附性和耐久性。
2. 水泥：选择适当的水泥类型，根据具体桥梁的要求进行使用。
3. 填充料：根据桥面系的损坏情况选择合适的填充料，确保填充效果和稳定性。
4. 高压水枪：用于清洁桥面系上的杂物和污垢。
5. 修复工具：包括锤子、刮刀、扳手等，用于修复损坏的桥面板或伸缩缝。
6. 铺设设备：根据具体作业要求，选择适当的设备，如铺装机、压路机等。
五、安全措施1. 佩戴个人防护装备：在作业过程中，必须佩戴适当的个人防护装备，包括安全帽、防护眼镜、耳塞、手套等。
2. 设置警示标志：在作业现场周围设置明显的警示标志，以提醒过往车辆和行人注意安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
一、适用范围 (1)
二、作业预备 (1)
三、技术要求 (1)
四、施工程序和工艺流程 (4)
五、施工要求 (5)
六、劳动力组织 (7)
七、设备机具配置 (7)
八、质量控制及查验 (7)
九、安全环保要求 (8)
桥面系综合接地施工作业指导书
一、适用范围
适用于西延铁路XYZQ-13标段项目经理部桥面系综合接地系统施工。
二、作业预备
内业技术预备
施工前，组织技术人员阅读桥梁综合接地设计图，熟悉规范和技术标准。
对施工人员进行技术交底，并进行岗前培训，合格后方可进行施工。
外业技术预备
施工作业层中所涉及的各类外部技术数据搜集。
进行桥梁综合接地施工所需的设备预备。
三、技术要求
桥面系工程包括接地钢筋的预埋和焊接、接地端子的预留以、接触网支柱基础的上部浇注和电缆槽的构筑，此项施工项目与桥面系其他施工同时进行。
综合接地系统由贯通地线、接地装置（或接地极）、引接线、接地端子和接触网专业接地装置组成，综合接地电阻不大于1Ω。
1、综合接地钢筋技术要求
1.桥面纵向接地钢筋
桥上双侧防护墙底箱梁顶板内各设置4根纵向接地钢
筋，左右防护墙底桥面保护层中各1根纵向接地钢筋、桥中心线左右边350mm处桥面保护层中各1根纵向接地钢筋，桥面纵向接地钢筋计4根。
2.桥面横向接地钢筋
箱梁顶板内前后距梁端850mm各选择根Φ16桥面内横向通长的结构钢筋作为接地钢筋，与防护墙竖向接地引出钢筋、防护墙内侧处、桥中线双侧处保护层中纵向接地钢筋通过φ16钢筋L型焊接。
3.防护墙接地钢筋
在箱梁顶板横向接地钢筋之间，由防护墙底专用纵向接地钢筋，每2m引出1根竖向的φ16专用接地钢筋。
2、桥面系接地端子技术要求
箱梁上下部共设10个接地端子；底部2个，桥面4个，接触网支柱2个，栏杆基础2个。
1.电力电缆槽底接地端子
桥面电力电缆槽底接地端子位于竖墙靠桥梁中心线侧50mm处，由箱梁顶板内兼做横向接地的钢筋焊接引出，浇注混凝土时采用定位钢筋控制标高、位置。
梁内预埋接地端子套筒最终表面与最外层混凝土表面平齐，凸出高度控制在2mm一下，接地端子表面不低于最外层混凝土表面。
2.防护墙内侧接地端子
防护墙内侧接地端子位于高于梁面150mm处，由箱梁顶板内兼做横向接地的钢筋焊接引出。
浇注混凝土时采用定
位钢筋控制标高、位置。
接地端子顶面于防护墙侧面平齐。
3.防护栏杆和声屏障接地端子
防护栏杆和声屏障接地端子位于防护栏杆和声屏障中心线靠桥梁中心侧100mm处，与防护栏杆和声屏障预埋钢板焊接牢固，接地端子与箱梁顶板兼做横向接地钢筋焊接引出。
4.接触网基础接地端子
由距防护墙内侧箱梁顶板内的纵向接地钢筋，用φ16的圆形钢筋焊接引出。
与接触网基础预埋钢板焊接牢固。
支柱基础应按图纸设置增强钢筋，规格、型号、数量、方位应符合图纸要求，接触网支柱柱脚螺栓采用Q345-B钢。
3、贯通地线敷设工艺
在桥梁的两侧使用人工方法在电缆槽道内各敷设一根95mm2的铅包多股铜缆线作为贯通地线。
敷设地线时防止沿桥面拖行时损坏外包铅。
敷设的过程中地线拐弯应圆顺、平顺，切忌生成死弯、背扣等现象，并采用φ30mm防护管防护，贯通地线每隔50m用三通管引一接线头。
接线头的引出采用35mm2塑料护套多股铜线，电缆槽内留出 250mm，对需要进行接地处理的设备连接在贯通地线上。
贯通地线与贯通地线、贯通地线与接地极、贯通地线与分支引出线之间的连接采用水泥熔接技术，降低接触电阻。
四、施工程序和工艺流程
桥面系综合接地系统施工工艺流程图
五、施工要求
1、桥梁以上及桥梁与桥墩结合处接地钢筋焊接牢固，保证接地钢筋各处电气连续性。
2、用于综合接地的纵向和横向钢筋可利用原位置或附近的梁体非预应力结构钢筋，用于接地系统的梁体结构钢筋在对接焊缝处进行搭接焊处理。
3、所有接地钢筋之间的联接用φ16钢筋L形焊接，保证焊接质量，单面焊焊接长度不小于10d，双面焊焊接长度不小于5d，焊缝厚度不小于4.8mm，宽度不小于12.8mm。
4、梁内预埋接地端子套筒最终表面与最外层混凝土表面平齐，凸出高度控制在2mm一下，接地端子表面不低于最
外层混凝土表面。
5、保护层施作前，在梁两头各布置横向接地钢筋一根，梁体布置纵向接地钢筋4根，纵、横向钢筋采用“L”形焊接在一路。
6、在梁两头焊接保护层横向接地钢筋连接防护墙引上接地钢筋。
焊接接触网基础顶面接地端子连接在引上接地钢筋上。
7、每孔梁的大里程侧预留接地设备接入通道，即在防护墙底部预留直径10cm的圆孔，在信号、通信、电力电缆槽间预留宽10cm，高度同电缆槽高度的缺口。
8、在梁的大里程端，防护墙线路侧，焊接接地端子连接防护墙引上接地钢筋。
防护墙上部墙内设置纵向接地钢筋，与防护墙引上接地钢筋焊接在一路。
9、综合接地系统钢筋与支座板钢筋或梁体钢筋冲突时，可适当调整接地钢筋。
10、通信号电缆槽内设置接地端子,综合贯通地线可敷设在通信号电缆槽，并埋设于保护层内。
贯通地线施工在桥面防水层铺设和保护层铺设间进行，即在防水层涂刷后,敷设贯通地线,贯通地线与接地端子连接后再进行保护层施工,将贯通地线埋置于保护层内。
在桥梁伸缩缝处,贯通地线应考虑余量,并采用橡胶套管防护。
11、接地钢筋不允许外露。
接地端子在施工中应采取表面封堵措施,每个端子配置防异物堵塞的塑料孔塞,严禁
任何水泥砂浆等渣滓进入套筒，并方便开启。
12、桥面附属设施施工中,注意防护墙接地钢筋与梁体预留接地钢筋焊接成-一体,并保证防护墙、竖墙及接触网支柱基础位置接地端子定位准确。
六、劳动力组织
施工人员配置应与施工方案、工期要求进行合理搭配。
综合接地安装一般需人员3～5人。
七、设备机具配置
施工机具配置应与施工方案、工期要求进行合理搭配。
综合接地安装一般需施工机具电焊机1台，钢筋切割机1台。
八、质量控制及查验
1、质量控制
1.接地钢筋符合图纸设计要求；
2.接地筋的焊缝长度和焊接质量；
3.接地端子的设置位置和焊接质量。
2、质量检测
1.接地钢筋的焊缝长度知足图纸设计长度
检测方式：用尺量每一个焊缝长度。
2.接地电阻值不大于1Ω
检测方式：各工序施工进程中接地钢筋焊接完成后采用接地电阻仪对接地电阻进行测试。
3.接地端子的设置位置知足图纸设计要求
查验方式：尺量。
九、安全环保要求
1、安全要求
1.施工区域应设警示标志，严禁非作业人员出入。
2.管理人员和技术工人一概持卡上岗，职务、职责明确，确保工地统一调度指挥。
进场道路和场地布置要做到井然有序，各类标志齐全，做到合理、整洁。
3.施工中应对机具进行按期检查、维修。
4.为保证施工安全，现场应有专人统一指挥，并设一名专职安全员负责现场的安全工作，坚持班前进行安全教育制度。
2、环保要求
1.综合接地端子及其他包装材料不能随意乱扔。
