20CrMnTi螺旋锥齿轮加工工艺
20CrMnTi的工艺路线分析

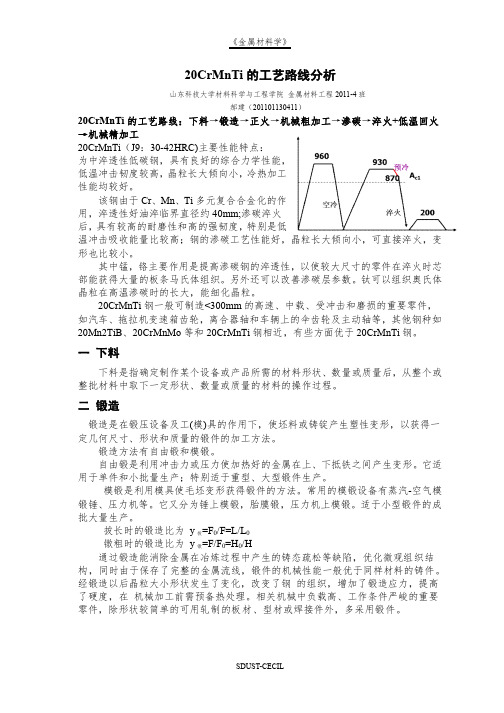

20CrMnTi的工艺路线分析山东科技大学材料科学与工程学院金属材料工程2011-4班郝建（201101130411）20CrMnTi的工艺路线：下料→锻造→正火→机械粗加工→渗碳→淬火+低温回火→机械精加工20CrMnTi（J9：30-42HRC)主要性能特点：为中淬透性低碳钢，具有良好的综合力学性能，低温冲击韧度较高，晶粒长大倾向小，冷热加工性能均较好。
该钢由于Cr、Mn、Ti多元复合合金化的作用，淬透性好油淬临界直径约40mm;渗碳淬火后，具有较高的耐磨性和高的强韧度，特别是低温冲击吸收能量比较高；钢的渗碳工艺性能好，晶粒长大倾向小，可直接淬火，变形也比较小。
其中锰，铬主要作用是提高渗碳钢的淬透性，以使较大尺寸的零件在淬火时芯部能获得大量的板条马氏体组织。
另外还可以改善渗碳层参数。
钛可以组织奥氏体晶粒在高温渗碳时的长大，能细化晶粒。
20CrMnTi钢一般可制造<300mm的高速、中载、受冲击和磨损的重要零件，如汽车、拖拉机变速箱齿轮，离合器轴和车辆上的伞齿轮及主动轴等，其他钢种如20Mn2TiB、20CrMnMo等和20CrMnTi钢相近，有些方面优于20CrMnTi钢。
一 下料下料是指确定制作某个设备或产品所需的材料形状、数量或质量后，从整个或整批材料中取下一定形状、数量或质量的材料的操作过程。
二 锻造锻造是在锻压设备及工(模)具的作用下，使坯料或铸锭产生塑性变形，以获得一定几何尺寸、形状和质量的锻件的加工方法。
锻造方法有自由锻和模锻。
自由锻是利用冲击力或压力使加热好的金属在上、下抵铁之间产生变形。
它适用于单件和小批量生产；特别适于重型、大型锻件生产。
模锻是利用模具使毛坯变形获得锻件的方法。
常用的模锻设备有蒸汽-空气模锻锤、压力机等。
它又分为锤上模锻，胎膜锻，压力机上模锻。
适于小型锻件的成批大量生产。
拔长时的锻造比为y拔=F0/F=L/L0镦粗时的锻造比为y镦=F/F0=H0/H通过锻造能消除金属在冶炼过程中产生的铸态疏松等缺陷，优化微观组织结构，同时由于保存了完整的金属流线，锻件的机械性能一般优于同样材料的铸件。
20crmnti的正火工艺
20crmnti的正火工艺
20CrMnTi是一种低合金齿轮钢，适用于制造高强度、高耐磨、高承载能力的齿轮和其他机械零件。
正火工艺是一种通过控制加热和冷却过程来改善钢材的性能的热处理方法。
20CrMnTi的正火工艺一般包括以下步骤：
1. 加热：将20CrMnTi钢材加热到适当的温度。
加热温度一般为840C-860C。
2. 保温：在加热温度下保持一段时间，通常为1小时/25mm材料厚度。
保温时间的长短会影响钢材的晶粒尺寸和组织，从而影响最终的性能。
3. 风冷：将加热保温后的钢材迅速放入冷却容器中进行快速冷却，以使钢材达到正火状态。
冷却速度的快慢会影响钢材的硬度和韧性。
4. 回火：对正火后的钢材进行回火处理，以消除内应力和提高韧性。
回火温度一般为150C-250C，回火时间通常为1小时。
回火温度的选择需要根据具体要求来确定。
经过正火工艺处理后的20CrMnTi钢材具有较好的硬度、强度和耐磨性。
然而，正火工艺的具体参数会因不同的产品要求和生产设备而有所差异，因此在实际应
用中需要进行具体的调整和优化。
20crmnti钢制齿轮喷丸处理的作业
20crmnti钢制齿轮喷丸处理的作业
20crmnti钢制齿轮喷丸处理的作业工艺路线：锻造，正火，加
工齿轮，局部镀铜，渗碳，预冷淬火低温回火，喷丸，磨齿。
为了改善锻造状态的不正常组织，齿轮毛坯在加工前进行正火，以利于切削。
正火后硬度HB170至210，切削性能良好。
渗碳温度920℃左右，渗
碳时间6—8小时，渗碳层厚1.2—1.6mm。
渗碳温度预冷到870至880℃油淬，200℃回火保温2—3小时，性能达到：Rm=1000MPa，Z=50%，KU2=64J。
20crmnti钢制齿轮喷丸处理的作业表层因碳含量较高，在淬火回火后基本上都是回火马氏体，具有较高的硬度和耐磨性，芯部因含Cr、Mn提高了钢的淬透性，在淬火回火后可获得低碳回火马氏
体组织，具有高的强度和韧性。
经过上述处理后，获得的性能能够满足技术要求。
后经喷丸处理清理了表面氧化铁皮又作为一种强化手段，使表面压应力增大，提高抗疲劳性。
主动螺旋锥齿轮材料选择及工艺设计汇总
目录0 前言 (1)1 装载机主动螺旋锥齿轮的服役条件及性能要求 (1)1.1 主动螺旋锥齿轮零件的服役条件 (2)1.2 主动螺旋锥齿轮的性能要求 (2)1.3主动螺旋锥齿轮的技术要求 (6)2 主动螺旋锥齿轮材料的选择 (3)2.1 齿轮材料选择的基本原则 (3)2.2 主动螺旋锥齿轮常用材料 (4)2.3 选出主动螺旋锥齿轮材料 (5)3 20CrMnTi螺旋锥齿轮加工工艺制定及分析 (6)3.1锻造 (6)3.2 正火 (6)3.3 高温回火 (7)3.4 渗碳 (7)3.5淬火及低温回火 (9)3.6 喷丸处理 (10)3.7 磨齿 (10)4 锥齿轮热处理过程可能产生的缺陷及预防措施 (11)5 锥齿轮使用中可能出现的失效形式及分析 (13)6 心得体会 (15)装载机主动螺旋锥齿轮材料的选择及工艺设计0 前言装载机是一种广泛用于公路、铁路、建筑、水电、港口、矿山等建设工程的土石方施工机械，它主要用于铲装土壤、砂石、石灰、煤炭等散状物料，也可对矿石、硬土等作轻度铲挖作业。
换装不同的辅助工作装置还可进行推土、起重和其他物料如木材的装卸作业。
在道路、特别是在高等级公路施工中，装载机用于路基工程的填挖、沥青混合料和水泥混凝土料场的集料与装料等作业。
此外还可进行推运土壤、刮平地面和牵引其他机械等作业。
由于装载机具有作业速度快、效率高、机动性好、操作轻便等优点，因此它成为工程建设中土石方施工的主要机种之一。
装载机的铲掘和装卸物料作业是通过其工作装置的运动来实现的。
装载机工作装置由铲斗、动臂、连杆、摇臂和转斗油缸、动臂油缸等组成。
整个工作装置铰接在车架上。
铲斗通过连杆和摇臂与转斗油缸铰接，用以装卸物料。
动臂与车架、动臂油缸铰接，用以升降铲斗。
铲斗的翻转和动臂的升降采用液压操纵。
装载机作业时工作装置应能保证：当转斗油缸闭锁、动臂油缸举升或降落时，连杆机构使铲斗上下平动或接近平动，以免铲斗倾斜而撒落物料；当动臂处于任何位置、铲斗绕动臂铰点转动进行卸料时，铲斗倾斜角不小于45°，卸料后动臂下降时又能使铲斗自动放平。
20CrMnTi汽车变速箱齿轮的热处理工艺
20CrMnTi汽车变速箱齿轮的热处理工艺一、学习目标知识目标：·熟悉感应加热表面淬火原理、特点及应用；·了解火焰表面淬火原理、特点及应用；·了解化学热处理过程；·掌握渗碳、渗氮和碳氮共渗原理、特点、常用方法及应用。
能力目标：·能根据零件的化学成分、性能要求和技术条件，合理选择表面淬火和化学热处理方法。
二、任务引入变速箱齿轮位于汽车传动部分，用于传递扭矩与动力、调整速度。
由于传递扭矩，齿根要承受较大的弯曲应力和交变应力；由于变速箱齿轮转速变化范围广，齿轮表面承受较大的接触应力，并在高速下承受强烈的磨擦力；由于工作时不断换档，轮齿之间经常要承受换档造成的冲击与碰撞。
这就要求齿轮表面有高硬度和高耐磨性；齿面有高的接触疲劳强度；心部有较高的强度和高韧性。
图2-25所示20CrMnTi汽车变速箱齿轮的热处理技术要求如下：1.渗碳层表面含碳量为0.80~1.05％；2.渗碳层深度为0.80~1.3mm；3.淬火回火后齿面硬度为58~62HRC，心部硬度为33~48HRC。
图2-25 汽车变速箱齿轮简图三、相关知识在机械设备中，有许多零件（如齿轮、曲轴、活塞销等）是在冲击载荷及表面摩擦条件下工作的，这类零件表面需具有高硬度和高耐磨性，而心部需要足够的塑性和韧性。
为满足这类零件的性能要求，须进行表面热处理。
常用的表面热处理方法有表面淬火及化学热处理两种。
（一）钢的表面淬火表面淬火是通过快速加热，使钢件表层奥氏体化，然后迅速冷却，使表层形成一定深度的淬硬组织——马氏体，而心部仍保持原来塑性、韧度较好的组织的热处理工艺。
在钢的表面淬火法中，感应加热淬火应用最广。
1.感应加热表面淬火感应加热表面淬火时，将工件放在铜管制成的感应器内，即图2-26所示装置中，感应器中通入一定频率的交流电，以产生交变磁场，于是工件内部就会产生频率相同、方向相反的感应电流（涡流）。
由于涡流的趋肤效应，使涡流在工件截面上的分布是不均匀的，表面电流密度大，心部电流密度小。
大规格高精度螺旋锥齿轮加工技术的探究
大规格高精度螺旋锥齿轮加工技术的探究摘要：随着工业领域的发展和进步，大规格高精度螺旋锥齿轮的需求越来越高。
本文从齿轮的设计和加工工艺出发，对大规格高精度螺旋锥齿轮加工技术进行探究，分析了加工技术的发展现状和存在的问题，并提出了改进的方案。
一、引言螺旋锥齿轮广泛用于机床、起重机械、桥梁起重机等重型机械中，作为传动装置的重要组成部分，其质量和精度要求较高。
而随着工业领域的发展和进步，对螺旋锥齿轮的要求也越来越高，特别是大规格高精度螺旋锥齿轮的需求越来越大。
二、大规格高精度螺旋锥齿轮加工技术的现状1. 设计工艺大规格高精度螺旋锥齿轮的设计是螺旋锥齿轮加工的基础，直接影响到加工质量和精度。
目前，大规格高精度螺旋锥齿轮的设计工艺主要采用计算机辅助设计（CAD）和计算机辅助制造（CAM）技术，通过数学模型和仿真实验等方法进行设计和验证。
2. 加工工艺大规格高精度螺旋锥齿轮的加工工艺主要包括车削、铣削、滚齿、磨齿等环节。
目前，大规格高精度螺旋锥齿轮的加工工艺主要采用数控加工技术，通过数字化的控制系统和精准的加工工具，实现对齿轮的加工和调整。
三、大规格高精度螺旋锥齿轮加工技术存在的问题1. 加工精度不高目前，大规格高精度螺旋锥齿轮的加工精度还有待提高。
由于齿轮的复杂形状和精确的配合要求，加工过程中存在着误差累积和精度损失的问题。
2. 加工效率低由于大规格螺旋锥齿轮的尺寸较大，加工难度较大。
传统的精密加工方法需要多次换刀和调整，加工效率低下。
四、改进方案1. 加强设计工艺优化通过优化设计工艺，减少加工误差和精度损失。
可以采用仿真实验等方法进行设计和验证，提前发现潜在问题并进行修正，以保证加工质量和精度。
2. 创新加工工艺探索新的加工工艺，如激光加工、电火花加工等，通过精确的控制和灵活的加工方式，提高加工精度和效率。
3. 发展新的加工设备和工具研发新的加工设备和工具，如高精度数控机床、超硬材料刀具等，提高加工质量和效率，降低加工成本。
手表锥齿轮加工工艺方法
手表锥齿轮加工工艺方法手表锥齿轮是负责传动的重要零部件，他们具有很好的传动性能和承受较大力的能力，所以在手表制造中是至关重要的。
通常情况下，手表锥齿轮是由优质的不锈钢材料制成的，而其精密的加工工艺对于手表的运行稳定性起到决定性的作用。
在手表锥齿轮的加工工艺方法中，首先要进行原材料的准备工作。
由于手表锥齿轮的加工需要高精度的材料，因此最常用的原材料是优质的不锈钢，其优点是硬度高，耐磨性好，能够满足手表锥齿轮工作时对材料的要求。
在材料准备工作中，还需要对原材料进行热处理、表面处理等工艺，以保证其材料的均匀性和表面的光滑度。
接下来是手表锥齿轮的设计工作。
手表锥齿轮的设计需要依据手表的整体结构和功能需求进行合理匹配，其设计要素包括模数、齿数、齿形、啮合角等，需要满足手表的运转精度和传动效率的要求。
设计完成后，还需要进行模具制作，以及对加工工艺进行合理规划。
在手表锥齿轮的加工工艺中，加工设备和工艺流程也是至关重要的。
常见的手表锥齿轮加工设备包括数控车床、数控铣床等，这些设备不仅能够满足手表锥齿轮的高精度加工要求，还能够提高加工效率和产品质量。
在加工工艺流程中，通常包括车削、铣削、齿轮切削、磨削等环节，需要严格控制每一个环节的参数和工艺技术，以保证手表锥齿轮的精密度和稳定性。
手表锥齿轮的加工工艺中，最关键的环节是齿轮切削和磨削。
齿轮切削是指将齿轮形状切削成设定的模数和齿数，在这一过程中需要使用专用的齿轮刀具和切削参数，以保证齿轮的精度和表面质量。
而磨削是指对齿轮的精密加工，通常采用磨齿轮加工设备，通过砂轮的高速旋转和磨削，使得齿轮表面达到很高的光洁度和精密度。
在手表锥齿轮的加工工艺中，质量控制也是非常重要的环节。
为了保证手表锥齿轮的质量和精密度，通常需要进行严格的质量控制和检测。
在加工过程中需要使用各种检测设备和工具进行实时监测，以及定期对成品进行检测和校准，以保证手表锥齿轮的加工质量和稳定性。
齿轮的加工工艺流程
齿轮的加工工艺流程
《齿轮的加工工艺流程》
齿轮是机械传动中常见的零部件，它可以实现机械装置的传动和转动。
齿轮的加工工艺流程包括多个步骤，下面我们来详细介绍一下。
1. 设计和规划
首先，齿轮的加工需要进行设计和规划。
在设计齿轮时，需要确定齿轮的模数、齿轮数、压力角等参数。
根据这些参数，可以确定齿轮的结构和尺寸。
2. 材料准备
在齿轮加工之前，需要进行材料准备。
一般来说，齿轮的材料可以选择钢材或铝合金等金属材料。
选择合适的材料对于齿轮的使用寿命和传动效率都有重要影响。
3. 铣削齿轮
铣削是制造齿轮最常用的方法之一。
在铣削过程中，首先需要将齿轮的外径加工成圆形，然后使用齿轮铣刀将齿轮的齿轮加工出来。
铣削过程需要严格控制刀具的位置和转速，以确保齿轮的质量。
4. 成型齿轮
除了铣削，成型也是制造齿轮的常用方法。
成型过程中，将齿轮的毛坯放入成型机中，通过成型模具的作用，将齿轮的齿轮一次性成型出来。
成型可以提高齿轮的生产效率和一致性。
5. 热处理
在加工完成后，齿轮需要进行热处理。
热处理可以提高齿轮的硬度和耐磨性，延长齿轮的使用寿命。
常用的热处理方法包括渗碳、淬火等。
6. 表面处理
最后，齿轮的表面通常需要进行表面处理，例如镀铬、喷砂等。
表面处理可以提高齿轮的耐腐蚀性和美观性。
以上就是关于齿轮的加工工艺流程的介绍。
在实际加工中，还需要根据齿轮的具体要求和材料特性来选择合适的工艺和方法。
希望这些信息对您有所帮助。
手表锥齿轮加工工艺方法8篇
手表锥齿轮加工工艺方法8篇第1篇示例：手表是我们日常生活中常用的物品，可以帮助我们准确地掌握时间。
而手表中的一个重要部件——锥齿轮的加工工艺十分关键，直接影响到手表的使用效果和品质。
下面我们就来了解一下手表锥齿轮的加工工艺方法。
让我们先了解一下什么是锥齿轮。
锥齿轮是一种传动装置，它的传动轴线不在同一平面内，而是相交于一点或者相交于一条直线的轮系。
在手表中，锥齿轮通常用于控制指针的转动，使得指针能够准确地显示时间。
锥齿轮的加工工艺至关重要。
手表锥齿轮的加工工艺方法主要包括以下几个步骤：第一步，设计图纸。
在进行手表锥齿轮的加工之前，首先要制定详细的设计图纸。
设计图纸要包括锥齿轮的尺寸、齿数、齿轮模数等相关信息，以确保加工出来的锥齿轮符合要求。
第二步，选择材料。
手表锥齿轮通常采用优质的金属材料进行加工，例如不锈钢、铜、铝等。
选择合适的材料对于锥齿轮的使用寿命和性能都至关重要。
第三步，加工前的准备工作。
在进行锥齿轮的加工之前，需要对工件进行表面处理，包括清洁、打磨和去除氧化层等。
只有保证工件表面的平整度和光洁度，才能确保加工出来的锥齿轮质量优良。
第四步，数控加工。
随着机械加工技术的发展，数控加工已经成为手表锥齿轮加工的主流方法。
数控加工可以实现高精度、高效率的加工过程，保证锥齿轮的精度和质量。
第五步，精密磨削。
在锥齿轮的加工过程中，精密磨削是不可或缺的环节。
通过精密磨削可以进一步提高锥齿轮的精度和表面质量，确保其正常运转和稳定性。
手表锥齿轮的加工工艺方法包括设计图纸、选择材料、加工前准备、数控加工和精密磨削等步骤。
只有严格按照这些步骤进行加工，才能保证手表锥齿轮具有高精度、高质量和稳定性，从而保证手表的准确显示时间和长久使用。
希望以上内容对您有所帮助！第2篇示例：手表锥齿轮是手表中非常重要的零部件之一，它的加工工艺十分精细复杂。
手表锥齿轮的加工工艺方法主要包括数控车削、数控铣削、研磨、热处理等环节。
下面我们就来详细介绍一下手表锥齿轮的加工工艺方法。
20CrMnTi汽车齿轮的热处理工艺设计
攀枝花学院学生课程设计（论文）题目：20CrMnTi汽车齿轮的热处理工艺设计学生姓名： X X X 学号： 2011111020XX 所在院(系)：材料工程学院专业： 20XX级材料成型及控制工程班级：材料成型及控制工程指导教师： X X X 职称：讲师2013年12月16日攀枝花学院教务处制攀枝花学院本科学生课程设计任务书注：任务书由指导教师填写。
课程设计（论文）指导教师成绩评定表摘要本课设计了20CrMnTi汽车齿轮热处理工艺设计。
主要的工艺过程包括下料、锻造、等温正火、机械加工、渗碳、淬火、低温回火、喷丸、磨削等过程。
通过各种不同的工艺过程进行恰当的处理可以获得各种性能良好的材料并且满足各项性能的要求。
20CrMnTi，其淬透性较高，在保证淬透情况下，具有较高的强度和韧性，特别是具有较高的低温冲击韧性。
