桁架结构简介
桁架钢结构cad
桁架钢结构cad摘要：1.桁架钢结构简介2.桁架钢结构在CAD 中的设计要点3.桁架钢结构CAD 设计的实际应用案例4.总结与展望正文：桁架钢结构简介桁架钢结构是一种由金属材料（如钢材）制成的结构，其特点是结构重量轻、强度高、刚度大。
桁架钢结构广泛应用于各种建筑结构、桥梁结构、机械设备结构等领域。
在计算机辅助设计（CAD）技术的帮助下，桁架钢结构的设计变得更加高效、精确。
桁架钢结构在CAD 中的设计要点在CAD 中进行桁架钢结构设计时，需要遵循以下几个要点：1.确定设计参数：根据工程需求，确定桁架钢结构的材料、截面形状、尺寸、节点连接方式等设计参数。
2.建立三维模型：利用CAD 软件的建模功能，创建桁架钢结构的三维模型。
这包括绘制桁架的上下弦杆、腹杆、节点等部件，并进行组合。
3.进行力学分析：利用CAD 软件的有限元分析功能，对桁架钢结构进行力学分析，以确保其满足强度、刚度、稳定性等设计要求。
4.设计节点连接：节点连接是桁架钢结构的重要组成部分，需要根据结构形式、材料性能、受力特点等因素，设计出合适的节点连接方式。
5.绘制施工图：根据设计结果，绘制桁架钢结构的施工图，包括平面布置图、立面图、剖面图、节点图等。
桁架钢结构CAD 设计的实际应用案例以某跨度为20 米的钢结构桁架为例，采用CAD 软件进行设计：1.首先，根据工程需求，确定桁架的材料为Q345B，截面为H 型钢，节点采用焊接连接。
2.其次，利用CAD 软件的建模功能，绘制出桁架的三维模型。
包括上下弦杆、腹杆、节点等部件，并进行组合。
3.然后，进行力学分析，利用CAD 软件的有限元分析功能，对桁架进行强度、刚度、稳定性等方面的计算。
结果显示，桁架满足设计要求。
4.接着，设计节点连接。
根据受力特点和材料性能，选择焊接连接方式，并绘制出节点连接图。
5.最后，绘制出施工图，包括平面布置图、立面图、剖面图、节点图等。
总结与展望随着CAD 技术的发展，桁架钢结构的设计变得更加简便、精确。
钢桁架的结构类型
钢桁架的结构类型钢桁架是一种常见的结构类型，具有重量轻、刚度高、承载能力强等优点，被广泛应用于建筑、桥梁、场馆等领域。
本文将从钢桁架的结构类型角度进行介绍，包括平行弦钢桁架、曲线弦钢桁架、平面网壳钢桁架和空间网壳钢桁架。
一、平行弦钢桁架平行弦钢桁架是一种常见的钢桁架结构，其主要由上下平行的弦杆和连接弦杆的网架构成。
平行弦钢桁架具有结构简单、施工方便等特点，适用于跨度较小的建筑和桥梁。
在平行弦钢桁架中，弦杆一般采用钢管或钢型材制成，网架一般采用钢管焊接或螺栓连接。
平行弦钢桁架的承载能力较高，可以满足大部分建筑和桥梁的使用要求。
二、曲线弦钢桁架曲线弦钢桁架是一种具有曲线形状的钢桁架结构。
曲线弦钢桁架通常由多段弧形的弦杆和连接弦杆的网架组成，其形状可以根据实际需要进行设计。
曲线弦钢桁架在建筑和桥梁中的应用较为广泛，可以满足设计师对于结构形状和美观性的要求。
曲线弦钢桁架的施工难度较大，需要精确的测量和加工工艺，但其结构稳定性和承载能力较高，可以实现大跨度的覆盖。
三、平面网壳钢桁架平面网壳钢桁架是一种具有平面网格形状的钢桁架结构。
平面网壳钢桁架由交叉排列的弦杆和网架构成，形成了一个平面内的网格结构。
平面网壳钢桁架适用于大跨度的建筑和场馆，具有结构稳定性好、自重轻等特点。
平面网壳钢桁架的制作和施工相对复杂，需要精确的加工和拼装工艺，但其承载能力和抗震性能优秀，可以满足大型建筑的使用要求。
四、空间网壳钢桁架空间网壳钢桁架是一种具有空间网格形状的钢桁架结构。
空间网壳钢桁架由三维排列的弦杆和网架构成，形成了一个立体的网格结构。
空间网壳钢桁架适用于大跨度的建筑和桥梁，具有结构稳定性好、自重轻、空间感强等特点。
空间网壳钢桁架的制作和施工难度较大，需要精确的加工和拼装工艺，但其承载能力和抗震性能优秀，可以满足大型建筑和桥梁的使用要求。
钢桁架的结构类型包括平行弦钢桁架、曲线弦钢桁架、平面网壳钢桁架和空间网壳钢桁架。
每种结构类型都具有各自的特点和适用范围，可以根据实际需要进行选择和设计。
桁架
(4)、节点法举例： 、节点法举例：
例题1：试求图示桁架杆 、 、 之轴力 之轴力。 例题 ：试求图示桁架杆25、35、34之轴力。
： 支 反 解 求 座 力 ∑X = 0
∑M ∑M
B A
=0 =0
HA =0 VA =30 N(↑ K ) VB =10 N(↑ K )
核 校 ：∑Y = 30 +10 −10 − 20 −10 = 0
6.1 桁架
一、桁架简介 1、桁架是一种重要的结构形式（厂房屋顶、桥梁 、桁架是一种重要的结构形式（厂房屋顶、 等）。 2 、杆件轴线都位于同一平面内的称为平面桁架， 杆件轴线都位于同一平面内的称为平面桁架， 否则称为空间桁架。 否则称为空间桁架。各杆轴线的交点称为节点。 3、在节点荷载作用下，桁架各杆以承受沿轴线方 、在节点荷载作用下， 向的轴力为主。 向的轴力为主。
4、桁架计算时的基本假设： 、桁架计算时的基本假设： 光滑铰联结 （1）各杆两端用理想光滑铰联结； ）各杆两端用理想光滑铰联结； （2）各杆轴线绝对平直，在同一平面内且通 ）各杆轴线绝对平直， 过铰的中心。 过铰的中心。即作用于节点处的所有力有一共同 交点，即节点受到的为汇交力系。 交点，即节点受到的为汇交力系。 （3）荷载和支座反力都作用在节点上并位于 ） 桁架平面内。即杆件除在两端受约束力外，没有 桁架平面内。即杆件除在两端受约束力外， 其它的力的作用，杆件均为二力构件。 其它的力的作用，杆件均为二力构件。
(4)、截面法举例： 、截面法举例：
例题1：试求图示桁架杆 、 、 之轴力 之轴力。 例题 ：试求图示桁架杆25、35、34之轴力。
1 0 kn 1 10 kn 30 kn
求出支座反力后， 截面， 研究其左半部： 求出支座反力后，作 1-1 截面， 研究其左半部：
桁架结构分类
桁架结构分类桁架结构是一种由多个单元构成的支撑结构，通常用于建造大型建筑、桥梁、塔等高强度和高稳定性的建筑物。
桁架结构的分类通常基于它们的形状、构造和用途。
1. 形状分类桁架结构可以根据其形状进行分类。
常见的形状包括：平面桁架：平面桁架结构通常用于建造平面屋顶或天花板。
它们由横杆和纵杆组成，并使用对角杆加强结构。
空间桁架：空间桁架结构是一种三维结构，它使用三维桁架构成的框架结构来支撑建筑物。
这种结构广泛应用于建造大型会展中心、体育馆和机场。
曲面桁架：曲面桁架结构通常用于建造弯曲的屋顶或桥梁。
这种结构通常由弧形横杆和纵杆构成，以适应曲面形状。
2. 构造分类桁架结构可以根据其构造进行分类。
常见的构造包括：钢结构桁架：钢结构桁架是一种使用钢材构建的桁架结构。
这种结构具有高强度和耐久性，并且可以承受重载。
木结构桁架：木结构桁架是一种使用木材构建的桁架结构。
这种结构通常用于建造小型建筑物，如独立住宅或小型商业建筑。
混凝土结构桁架：混凝土结构桁架是一种使用混凝土构建的桁架结构。
这种结构通常用于建造大型建筑物和桥梁。
3. 用途分类桁架结构可以根据其用途进行分类。
常见的用途包括：建筑用桁架：建筑用桁架通常用于建造大型建筑物、体育馆和会议中心等。
桥梁用桁架：桥梁用桁架通常用于建造大跨度桥梁和高速公路桥梁等。

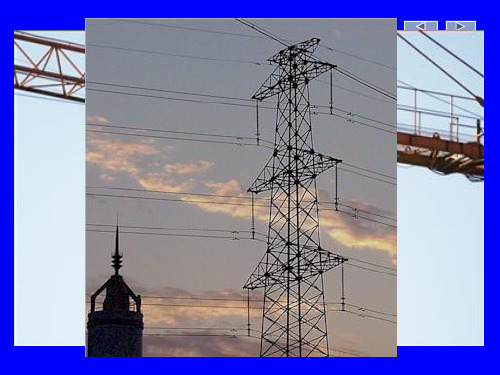

塔用桁架：塔用桁架通常用于建造高塔和广播塔等。
总之，桁架结构的分类可以根据不同的标准进行，包括形状、构造和用途等。
这种结构的应用广泛，可以在各种不同类型的建筑中看到。
桁架结构特点
桁架结构特点
桁架结构是一种具有高度稳定性和承重能力的工程结构，其主要特点包括以下几个方面：
1. 轻巧高效：桁架结构采用较少的材料，却可以承受较大的重量，具有较低的自重比和较高的钢材利用率。
2. 强度高：桁架结构采用三角形结构，具有较强的稳定性和抗震性能，可以承受大风、大雪等自然环境的影响。
3. 空间利用率高：桁架结构可以实现大跨度、大空间的跨越，具有较大的空间利用率和灵活性。
4. 施工效率高：桁架结构可以在工厂进行预制，随后现场拼装，大大减少了建设周期和人工成本。
5. 维护便捷：桁架结构由于采用较少的材料进行构造，因此在维护、修缮时也更加方便，不仅可以节约成本，还可以减少维护工作的时间。
总之，桁架结构具有轻巧高效、强度高、空间利用率高、施工效率高、维护便捷等特点，这些特点使得桁架结构在现代建筑、桥梁、机场、体育场馆等领域得到广泛的应用。
桁架的理论原理和应用
桁架的理论原理和应用简介桁架是一种由直线杆件和节点构成的结构系统，常用于工程建筑和机械设计中。
本文将介绍桁架的理论原理和应用，包括桁架的基本构造、力学原理、优势和常见应用领域。
桁架的基本构造桁架主要由两种基本元素构成：直线杆件和节点。
直线杆件通常由金属材料（如钢铁、铝合金）制成，具有较高的强度和刚度。
节点用于连接杆件，通常由钢铁或铝制成，能够稳定地连接多个杆件。
桁架的构造可以简化为三个基本形式：平面桁架、空间桁架和刚支撑桁架。
平面桁架主要由水平和垂直杆件组成，常见于桥梁和屋顶结构。
空间桁架由三维杆件组成，常见于大跨度建筑和塔楼。
刚支撑桁架则通过支撑点在一侧固定，另一侧滑动，以适应温度变化引起的结构变形。
桁架的力学原理桁架的力学行为可以通过分析节点和杆件之间的受力来理解。
节点是桁架结构的关键连接点，其力学特性决定了整个桁架的稳定性和承载能力。
节点受力主要有两种类型：轴力和剪力。
轴力是杆件沿其轴线方向受到的拉伸或压缩力，其大小由施加在节点上的外部载荷决定。
剪力是杆件在节点处的横向受力，其大小由相邻杆件的相对位置和节点刚度决定。
桁架中的杆件承受着轴力和剪力的共同作用。
为了保证桁架的稳定性和强度，杆件必须具有足够的截面积和强度。
另外，桁架的几何形状和节点布置也会影响其整体力学性能。
桁架的优势桁架结构具有以下几个优势，使其在工程建筑和机械设计中得到广泛应用：1.重量轻：桁架使用轻质材料制造，可以减少结构自重，适用于大跨度和高层建筑。
2.刚度高：由于桁架采用杆件和节点组成的刚性网格结构，具有较高的整体刚度。
3.施工灵活：桁架结构可以预制并进行现场组装，便于施工和安装。
4.适应性强：桁架结构可以根据实际需求进行调整和改变，灵活应对不同场景。
桁架的应用领域桁架结构在各个领域都有广泛的应用，包括但不限于以下几个方面：1.建筑领域：桁架广泛应用于大跨度建筑物的屋顶结构，如体育馆、会展中心和机场航站楼等。
2.桥梁工程：桁架结构常用于桥梁的主体结构，如悬索桥、斜拉桥和拱桥等。
桁架的抗弯刚度
桁架的抗弯刚度摘要：1.桁架结构简介2.抗弯刚度的定义与计算方法3.影响桁架抗弯刚度的因素4.提高桁架抗弯刚度的方法5.抗弯刚度在桁架设计中的应用正文：桁架是一种由若干根直杆和节点连接而成的结构，广泛应用于建筑、桥梁、机械等领域。
在桁架结构中，抗弯刚度是一个重要的性能指标，它关系到结构的稳定性和承载能力。
本文将详细介绍桁架的抗弯刚度。
1.桁架结构简介桁架是由若干根直杆和节点连接而成的结构，通常具有三角形或四边形的基本单元。
桁架结构具有较好的刚度和稳定性，因此在各种工程结构中得到广泛应用。
2.抗弯刚度的定义与计算方法抗弯刚度是指桁架抵抗弯曲变形的能力，通常用弯曲刚度系数来表示。
抗弯刚度的计算方法有多种，其中最常用的是根据桁架的受力分析和几何参数计算。
3.影响桁架抗弯刚度的因素影响桁架抗弯刚度的因素主要包括：桁架的类型、材料性能、杆件截面几何参数、节点连接方式等。
其中，桁架的类型和材料性能对抗弯刚度的影响最为显著。
4.提高桁架抗弯刚度的方法提高桁架抗弯刚度的方法有多种，主要包括：选择合适的桁架类型，优化杆件截面几何参数，采用高强度材料，改进节点连接方式等。
在实际设计中，需要根据具体需求和条件，综合考虑这些因素，以实现提高抗弯刚度的目的。
5.抗弯刚度在桁架设计中的应用在桁架设计中，抗弯刚度是一个重要的性能指标。
设计者需要根据实际需求，合理选择桁架类型和材料性能，以满足抗弯刚度的要求。
同时，设计者还需要注意节点连接方式对抗弯刚度的影响，确保结构的整体性能达到预期目标。
总之，桁架的抗弯刚度是评价其性能的重要指标，设计者需要充分考虑各种因素，以实现提高抗弯刚度的目的。
桁架适用范围
桁架适用范围
摘要：
1.桁架的定义和作用
2.桁架结构的分类及特点
3.桁架在不同领域的应用
4.桁架在我国的发展前景
正文：
桁架，作为一种重要的建筑结构形式，以其独特的优势在众多领域发挥着重要作用。
桁架结构是由杆件组成的网格结构，其主要作用是承受各种载荷，并将其传递到支承结构上。
桁架结构的分类众多，按其材质可分为钢桁架、木桁架、铝合金桁架等；按其形式可分为三角形桁架、梯形桁架、平行弦桁架等。
桁架结构具有许多优点，如刚度大、稳定性高、自重轻、施工方便等。
因此，在我国的建筑、桥梁、机械等领域得到了广泛应用。
在建筑领域，桁架结构常用于大跨度结构，如体育场馆、展览中心等；在桥梁领域，桁架结构以其优异的力学性能成为桥梁的主要结构形式；在机械领域，桁架结构可用于重型设备的支撑和承载部件。
近年来，我国桁架结构技术取得了显著的发展，不仅在传统领域有着广泛的应用，还逐渐拓展到了新能源、航空航天等高端领域。
例如，太阳能发电桁架结构、风力发电桁架结构等，成为我国新能源产业的重要组成部分。
此外，桁架结构在我国航空航天领域也发挥着举足轻重的作用，如卫星发射塔、飞机
机身结构等。
总之，桁架作为一种广泛应用于各个领域的结构形式，在我国发挥着不可或缺的作用。
随着科技的不断进步，桁架结构将在未来继续拓展应用领域，为我国的经济社会发展做出更大的贡献。
桁架结构的研究和应用也将成为我国建筑、机械、航空航天等领域的重点发展方向。
桁架结构
结点构造要简单合理。杆件的交角不宜太小，一般在250～ 750之间。
a.屋架的跨度
屋架的跨度应根据工艺使用和建筑要求确定，一般以3m为模数。对于常用屋架 型式的常用跨度，我国都制订了相应的标准图集可供查用，从而可加快设计及 施工的进度。对于矩形平面的建筑，一般可选用同一种型号的屋架，仅端部或 变形缝两侧屋架中的预埋件稍有不同。对于非矩形平面的建筑，各根屋架或根 架的跨度就不可能一样，这时应尽量减少其类型以方便施工。
1、跨度36米以上：钢屋架 有侵蚀性介质：不宜采用钢结构 2、跨度36米以下：预应力钢筋混凝土屋架 18~24米：可选普通钢筋混凝土屋架 3、18米以下：钢筋混凝土组合屋架 4、相对湿度大于75%，或有侵蚀性介质：不宜选用木屋架和 钢屋架
钢屋盖：适用跨度３６米以上
三、弧形屋盖
非预应力：适用跨度１８～２４米 下弦预应力：适用跨度１８～３6米 高跨比：h/l=1/6~1/8
常为折线形
四、平行弦屋架
优点：腹杆长短和节点构造统一，制作方便 缺点：杆件内力分布不均，不宜用于杆件内力相差悬殊的 结构
五、无斜腹杆屋架
桁架结构
一、 桁架的结构特点与优缺点
桁架结构一般由竖杆，水平杆和斜杆组成
桁架体系有两类：（1）平面桁架，用于平面屋架；（2）空间桁架，用于空间网架。 作为桁架结构的整体来说，它们在荷载作用下受弯、受剪； 作为桁架结构中的杆件来说，只承受轴向力，不承受弯矩、剪力和扭矩。
桁架的结构特点
桁架结构的最大特点是，把整体受弯转化为局部构件的受压或受拉， 从而有效地发挥出材料的潜力并增大结构的跨度。 桁架结构受力合理、计算简单、施工方便、适应性强， 对支座没有横向推力， 屋架的主要缺点是结构高度大，侧向刚度小。 需要设置支撑。 在一般情况下，当房屋的跨度大于18m时，屋盖结构采用桁架比梁经济。 屋架按其所采用的材料区分，有钢屋架、木屋架、钢木屋架和钢筋混凝土屋架等。 钢筋混凝土屋架当其下弦采用预应力钢筋时，称为预应力钢筋混凝土屋架。
桁架结构简介
2.3 屋架结构的选型及布置
屋架结构的选型应考虑房屋的用途、建筑 造型、屋面防水构造、屋架的跨度、结构材 料的供应、施工技术条件等因素,做到受力 合理、技术先进、经济适用。
33
2.3 屋架结构的选型及布置
梯屋形架桁结架 构的选型
受力 从结构受力来看,抛物线状的拱式结构受力最为合
理。但拱式结构上弦为曲线,施工复杂。折线型屋架, 与抛物线弯矩图最为接近,故力学性能良好。梯形屋 架,因其既具有较好的力学性能,上下弦均为直线施工 方便,故在大中跨建筑中被广泛应用。三角形屋架与 矩形屋架力学性能较差。三角形屋架一般仅适用于中 小跨度,矩形屋架常用作托架或荷载较特殊情况下使 用。
2.2 屋架结构的型式
22
木屋架
一般为三角形屋 架，内力支座处大 而跨中小。适用于 跨度在18米以内的 建筑中。
2.2 屋架结构的型式
23
钢-木组合屋架
采用钢拉杆作为 屋架的下弦杆，消 除接头的非弹性变 形，从而提高屋架 结构的刚度。
2.2 屋架结构的型式
24
钢屋架
2.2 屋架结构的型式
改善上弦杆受力情况，采用再分式腹杆 的形式。
桁架结构
第一节 桁架结构的受力特点 第二节 屋架结构的型式 第三节 屋架结构的选型与布置 第四节 立体桁架 第五节 张弦结构 第六节 桁架结构的其他应用型式
教学要求 了解桁架结构的受力特点及其型式，
掌握屋架结构选型与布置
1
第二章 桁架结构
桁架（truss）: 由直杆组成的一般具有三角形 单元的平面或空间结构。在房屋建筑中,桁架常用 来作为屋盖承重结构,又称为屋架。
梯屋形架桁结架 构的选型
2.3 屋架结构的选型及布置
材料 木材及钢材均易腐蚀,维修费用较高。因此,对于
