苏科版九年级上册物理考点中考题汇编： 欧姆定律(习题课)
基础强化苏科版九年级物理上册第十四章欧姆定律必考点解析试题(含答案解析)
苏科版九年级物理上册第十四章欧姆定律必考点解析考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、在收音机等电器中，有一种叫电位器的变阻器。
电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱。
使用电位器时，下列说法正确的是（）A．电位器与用电器并联B．只把A和C接入电路，可以改变通过电位器的电流C．将B、C两点接入电路，当滑片顺时针旋动时，接入电路电阻变小D．将A、B两点接入电路，当滑片逆时针旋动时，接入电路电阻变大2、图所示是环境温度监控电路原理图，电源电压保持不变，R0为定值电阻，R为热敏电阻（其阻值随温度的升高而减小，电路图符号），闭合开关S，当所测环境温度升高时，下列判断正确的是（）A．电流表示数不变B．电流表示数变小C．电压表示数变大D．电压表示数变小3、下列措施中不能使导线电阻变小的是（）A．降低温度B．把它对折C．把它截取去一半D．把它均匀拉长4、学习了电学知识后，小宇同学设计了如图所示的汽车油量表的工作原理图，油量表是由电压表或电流表改装的，已知R'为定值电阻，R相当于滑动变阻器，电源电压保持不变，则下列说法正确的是（）A．油量表是由电压表改装的B．油量表的“0”刻度线一定与改装前的电表原“0”刻度线重合C．当油箱内的燃油减少时，滑动变阻器R的阻值变小D．当油箱内的燃油增多时，油量表的示数变大5、关于公式URI，下列说法正确的是（）A．导体两端的电压为0时，导体的电阻一定为0B．导体的电阻等于导体两端的电压跟通过它的电流的比值C．导体的电阻由它两端的电压和通过它的电流决定D．导体的电阻与通过导体的电流成反比6、研究得出“导体中电流与电压的关系”的科学家是（）A．牛顿B．帕斯卡C．欧姆D．伽利略7、从生活生产中，下列情况主要从密度的角度考虑的是（）A．用塑料做炒锅的手柄B．用铜丝做导线C．用水给发动机冷却D．用塑料泡沫制作演出场景中倒塌的“墙壁”8、如下图所示是小明研究定值电阻和小灯泡时画的U-I图像，下列说法正确的是（）A．乙的阻值为10ΩB．为了减小误差，应该用多次测量取平均值的方法测定小灯泡的电阻C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3AD．甲、乙串联在电路中，当电路电流为0.2A时，电路总电压为10V9、如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动过程中，下列说法正确的是（）A．电压表V的示数变大B．电流表A1的示数变小C．电压表V与电流表A1的示数之比不变D．电压表V与电流表A的示数之比变大10、将一根铁丝截去一半后，剩余部分的物理量不会发生变化的是（）A．电阻B．密度C．质量D．体积第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、定值电阻R1和R2分别标有“10Ω·1A”和“15Ω·0.6A”的字样，现将它们串联起来接到某电源两端，为了不损坏电阻，该电源电压不能超过______V；若将它们并联起来，在不损坏电阻的情况下干路上的最大电流是______A。
2019苏科版九年级物理上册课课练(包含答案)——14.4 欧姆定律的应用(伏安法测电阻)
14.4 欧姆定律的应用（伏安法测电阻）1. 在“伏安法测电阻”的实验中，电源电压为3 V.(1)________．(2)如图甲所示，闭合开关前，滑动变阻器的滑片应滑到________(选填“最左端”或“最右端”)．(3)实验过程中，无论怎样移动滑动变阻器的滑片，电流表和电压表的示数都很小且无变化，原因可能是______________________________________________________．(4)排除故障后，当电压表示数是 2.5 V时，电流表的示数如图乙所示，为________A，则被测电阻的阻值是________Ω.(5)实验过程中，改变滑片位置并进行多次测量，这样做可以达到____________的目的．2．在如图所示电路中，电阻R1的阻值为10 Ω．闭合开关S，电流表A1的示数为0.3 A，电流表A的示数为0.5 A．则：(1)通过电阻R2的电流为_______A．(2)电源电压为_______V．(3)电阻R2的阻值为_______Ω．3．在“用伏安法测电阻”的实验中，有两名同学分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U－I图像，如图甲、乙所示，则对于图像的分析，以下说法错误的是 ( )A 1 ΩB．由图甲可知，电阻是导体自身的性质，它不随导体两端电压和导体中电流的改变而改变C．由图乙可知，小灯泡的电阻跟灯丝的温度有关D．为了减小误差，应该用多次测量取平均值的方法测定小灯泡的电阻4．在用“伏安法测电阻”的实验中，有两名同学分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，画出定值电阻和小灯泡的U－I图像，分别如图甲、乙所示，则对图像的分析，以下说法错误的是( )A 1 ΩB．由甲图可知，定值电阻阻值不随导体两端的电压和导体中电流的改变而改变C．由乙图可知，小灯泡的电阻跟灯丝的温度有关D．为了减小误差，应该用多次测量取平均值的方法测定小灯泡的电阻5．用如图所示电路测量小灯泡的电阻．(1)图中只有一根导线连接错误，在连接错误的导线上打“×”，然后用笔画线代替导线画出正确的连接方法．(2)按图中改正后的实物电路连接情况，在图虚线框内画出相应的电路图．(3)电路改正后，闭合开关，发现无论怎样调节变阻器，电流表的指针始终在小范围内转动，幅度没有超出一大格的一半，虽然这样也能读出电流值计算小灯泡的电阻，但为了提高精确度，应对电路连接做如下改进：____________________________．(4)电路改进后，某一时刻，电压表、电流表示数如图所示，此时小灯泡的电阻为___Ω．6．小晖用“伏安法”测小灯泡的电阻，某次正确测量时测得小灯泡两端的电压为2 V, 电流表的示数如图所示，则通过小灯泡的电流为________A, 小灯泡的电阻是________Ω.7．在“测量小灯泡正常发光时的电阻”的实验中，选用电压恒为6 V的电源，正常发光时的电压为3.8 V的小灯泡．图甲是未连接完成的实验电路．(1)请你用笔画线代替导线，将图甲所示的实物电路连接完整．(要求：滑动变阻器的滑片P向A端移动时小灯泡变暗，连线不能交叉)(2)闭合开关后，调节滑动变阻器的滑片P，当电压表示数为________V时，小灯泡正常发光．此时电流表的示数如图乙所示，则小灯泡正常发光时的电阻是________Ω.(3)若实验时，上述电路中电压表上标有“15 V”的接线柱已损坏，且暂无条件修复．在不更换器材的情况下，为了能继续完成实验，你的方法是___________________________________________________________________ ___________________________________________________________________ __________.8．小明和小华想利用如图所示的电路测未知电阻的阻值．(1)测电阻的实验原理是__________．(2)根据他们连接的实验电路可知，________(选填“甲”或“乙”)表是电流表．请你在虚线框中画出实验电路图．(3)实验中他们检查电路无误后闭合开关，观察了两电表的示数如图所示，则通过电阻的电流为________A，电阻两端的电压为________V，计算出被测电阻R＝______Ω.(4)完成上步计算后，小明认为实验就完成了，小华则认为仅这样就得出电阻的阻值不可靠，原因是___________________________________________________________________ _____．(5)为了得到更可靠的结果，你认为接下来他们的具体操作是___________________________________________________________________ ___________________________________________________________________ __________.答案1. (1)断开(2)最右端(3)将滑动变阻器下面的两个接线柱接入了电路(4)0.5 5(5)减小误差2． (1)0.2 (2)3 (3) 153． D4． D5． (1)如图甲所示 (2)如图乙所示 (3)改接电流表0.6 A量程(4)96． 0.2 107． 1)如图所示(2)3.8 10(3)将电压表(0～3 V 量程)并联到滑动变阻器的两端9． (1)R ＝U I(2)乙 电路图如图所示(3)0.2 1.2 6(4)没有多次测量求平均值(5)移动滑动变阻器的滑片，读取几组电压值和电流值，算出每次测得的电阻，再求平均值。
江苏省 苏科版 初三物理 上学期 第十四章 欧姆定律 汇编之综合应用类计算(有答案)
第十四章欧姆定律汇编之综合应用类计算1.图1为某小汽车测定油箱内油量的电路原理图．其中：Rx为压力传感器，它的电阻值随受到压力的变化而变化，阻值随压力变化的关系如图2所示；表A为油量表，它实质是一只电流表，油箱内油量的变化通过电流表示数的变化显示出来；R0是阻值为5Ω的定值电阻；电源电压恒为15V；油箱位于压力传感器Rx上，空油箱重60N．若电流表的量程为0～0.6A，该油箱加满油时，电流表指针恰好指示最大刻度，求：（1）加满油时，R0两端的电压是多少？（2）加满油时，Rx的阻值是多少？（3）当油箱里还剩40L油时，电路中的电流多大？（1L=1dm3）（取g=10N/kg、ρ汽油=0.7×103kg/m3）2.随着社会的发展和科技的进步，电路元件在各行得到广泛的应用，其中热敏电阻就是其中之一，热敏电阻的阻值会随温度的改变而改变。
如图甲是用热敏电阻测量环境温度的电路，电路中电流表的量程为0～0.02A，滑动变阻器R的铭牌上标有“150Ω0.3A”字样。
Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压保持不变。
请完成下列小题：（1）将此电路放入温度为20℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻R=100Ω，此时电流表的读数为0.01A，求电源电压；（2）若环境温度为40℃时，要保证整个电路元件的安全，求滑动变阻器接入电路中的最小阻值；（3）此电路能测量的最高环境温度为多少？3.小敏看到超载车损坏公路的新闻报道，设计了一个称量车重的模拟电路，将载重量转化成电流表示数，如图甲．电路由电源、称重计（电流表、量程0～0.6A）、定值电阻R0，滑动变阻器R1、弹簧和开关组成．已知电源电压8伏，滑动变阻器R1长40厘米、最大阻值20欧，且电阻的大小与其接入的长度成正比，弹簧的长度与受到压力之间的关系如图乙，当没有载物时，变阻器滑片指在上端，电流表示数是0.1A．（1）定值电阻R0多大？（2）弹簧的长度与受到的力的关系是：在弹簧限度内，______．（3）最大载重时，该模拟电路的电流表示数多大？（4）小华觉得最大称量时，该模拟电路的电流表示数应该过满量程的一半，则应选择定值电阻：R2=20欧、R3=5欧和R4=1欧中哪个替换R0，替换后，最大称量时，电流表示数多大？4.为防止酒驾事故的出现，酒精测试仪被广泛应用。
九年级上册物理 第十四章 欧姆定律中考真题汇编[解析版]
![九年级上册物理 第十四章 欧姆定律中考真题汇编[解析版]](https://img.taocdn.com/s3/m/0dd01e539b89680203d825f8.png)
九年级上册物理第十四章欧姆定律中考真题汇编[解析版]一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。
(1)如图甲是小红同学连接的实物电路图。
图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)；(2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)；(3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。
向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值∆R L滑动变阻器变化的阻值______________∆R滑(选填“大于”、“小于”或“等于”)；(4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。
接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。
在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。
为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________；A．如果只更换电源，则更换的电源电压范围是4～8VB．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9VC．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4AD．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω(5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。
苏科版九年级物理上册 第十四章 欧姆定律易错题(Word版 含答案)

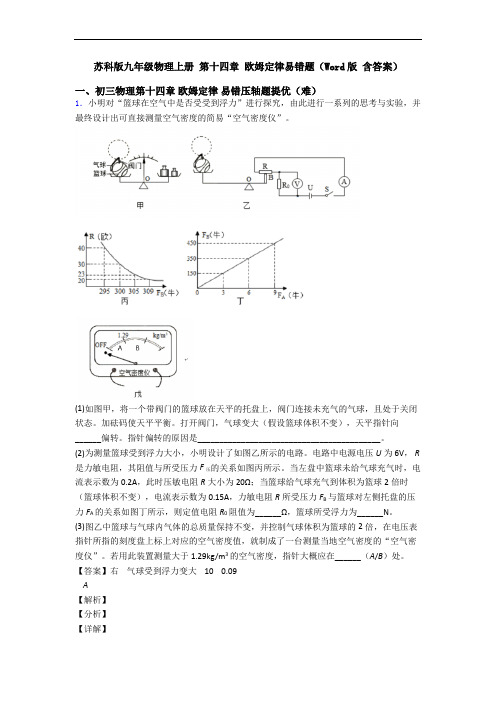

苏科版九年级物理上册第十四章欧姆定律易错题（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。
(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭状态。
加砝码使天平平衡。
打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。
指针偏转的原因是__________________________________________。
(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。
电路中电源电压U为6V，R 是力敏电阻，其阻值与所受压力F压的关系如图丙所示。
当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力F B与篮球对左侧托盘的压力F A的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。
(3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。
若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。
【答案】右气球受到浮力变大 10 0.09A【解析】【分析】【详解】(1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压力变小了，故天平指针向右偏转。
(2)[3]压敏电阻R 与定值电阻R 0串联，电流表测量电路的电流，电压表测定值电阻的电压，当左盘中篮球未给气球充气时，电流表示数为0.2A ，根据串联电路的规律及欧姆定律0116V 20100.2AU R R I =-=-Ω=Ω [4]由图丙知此时 F 1B ＝309N当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A ，根据串联电路的规律及欧姆定律2026V 10300.15AU R R I =-=-Ω=Ω 由图丙知此时 F 2B =300N由图丁知F B =50F A故11A 309N 5050B F F == 22A 300N 5050B F F == 托盘A 所受压力的变化量 ∆F A ＝309N 50−300N 50＝0.18N 篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为 F 浮=12×0.18N=0.09N (3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m 3的空气密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R 所受压力F B 也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U ＝IR ，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m 3的空气密度，指针应在电压表盘1.29刻度线的左侧， 即A 处。
物理九年级上册 第十四章 欧姆定律中考真题汇编[解析版]
![物理九年级上册 第十四章 欧姆定律中考真题汇编[解析版]](https://img.taocdn.com/s3/m/6f2ccd6cce2f0066f53322e7.png)
物理九年级上册第十四章欧姆定律中考真题汇编[解析版]一、初三物理第十四章欧姆定律易错压轴题提优（难）1．要测量一个阻值约为几百欧的电阻R x。
实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0~0.6A、0~3A）、学生用电压表（量程为0~3V、0~15V）、滑动变阻器R1和电阻箱R2（0~9999Ω5A）各一个，开关、导线若干。
(1)小明用伏安法测量该电阻，如图是小明连接的电路。
接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V。
请你判断：电路中哪一个元件发生了什么故障？答：______；(2)在排除故障换用新元件后，经检查电路完好。
闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是______。
所以按小明所选的器材不能用伏安法测出该电阻的值；(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值；(a)画出实验电路图______；(b)实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，______；读出电阻箱的阻值R；(c)写出待测电阻R x的表达式：______。
【答案】电流表短路待测电阻阻值太大保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同R x=R【解析】【分析】(1)常见电路故障有断路与短路，根据电路故障现象分析电路故障原因。
(2)根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。
若电流值小于电流表的分度值时，将无法准确地测出电流值。
(3)根据实验电路图可知，实验时有电压表，没有电流表，可根据并联电路各支路两端的电压特点进行实验，即：连接好电路图后，用电压表测出待测电阻两端电压，再将开关与电阻箱连接并调节电阻箱的阻值使电压表的示数不变，根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等；据此设计实验步骤。
综合解析苏科版九年级物理上册第十四章欧姆定律专项练习练习题(详解)
苏科版九年级物理上册第十四章欧姆定律专项练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（）A．电压表示数变大，电流表示数变大B．电压表示数变小，电流表示数不变C．电压表示数变小，电流表示数变大D．电压与电流表示数的比值不变2、如图中1、2是用伏安法分别测定两个不同阻值的定值电阻R1、R2所得到的电流与电压的关系图线，则它们阻值的大小关系是（）A．R1＞R2B．R1＜R2C．R1＝R2D．无法判断3、小明在没有电流表的情况下，利用电压表和已知电阻R0测量未知电阻R x的阻值，如图中不能测量R x阻值的电路是（）A．B．C．D．4、如图所示，甲、乙两根铜棒长度相同，乙的横截面积更大，把它们并联在电路中，下列说法正确的是（）A．甲的电阻小于乙的电阻B．甲的电阻等于乙的电阻C．总电阻小于甲的电阻D．总电阻等于乙的电阻5、在“探究影响导体电阻大小的因素”实验中，用如图的器材进行实验，其中①、②、③是镍铬合金丝，④是锰铜合金丝。
为检验“导体的电阻跟横截面积有关”，应选择的两种导体是（）A．①②B．①③C．②③D．①④6、有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们串联在同一电路中，它们两端电压分别为U甲和U乙，则（）A．U甲=U乙B．U甲>U乙C．U甲＜U乙D．无法确定7、研究得出“导体中电流与电压的关系”的科学家是（）A．牛顿B．帕斯卡C．欧姆D．伽利略8、塑料、橡胶、金属等物质，其中属于重要的电工材料的是（）A．橡胶B．金属C．塑料D．以上材料都可以9、从生活生产中，下列情况主要从密度的角度考虑的是（）A．用塑料做炒锅的手柄B．用铜丝做导线C．用水给发动机冷却D．用塑料泡沫制作演出场景中倒塌的“墙壁”10、如图是电阻甲和乙的U﹣I图象，小明对图象信息作出的判断，正确的是（）A．当甲两端电压为0.5V时，通过它的电流为0.3AB．当乙两端电压为2.5V时，其电阻值为5ΩC．将甲和乙串联，若电流为0.4A，则它们两端的电压之和为2VD．将甲和乙并联，若电压为1V，则它们的干路电流为0.4A第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、某科技活动小组设计了一个自动雨刮器控制系统，能使汽车挡风玻璃上的刮器随着雨量的大小，水的速度会相应地发生变化，雨停后，雨刮器自动停止工作，如图所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.（2018 无锡）某小组同学准备探究“通过导体的电流与电压、电阻的关系”．实验器材
有：干电池2节，滑动变阻器(20 Ω，1 A)、电流表、电压表、开关各一个，不同阻值的定
值电阻及导线若干，图甲是他们连接的实验电路．
(1)闭合开关前，应将滑动变阻器的滑片P移到________(选填“A”或“B”)端．
(2)闭合开关后，他们移动滑动变阻器的滑片至某一位置，电压表示数为0.7 V，电流表
示数如图乙所示，接着继续探究，把所测数据填在下表中：
实验次数
1 2 3 4 5
电压U/V
0.7 1 1.1 1.5 1.7
电流I/A
0.18 0.20 0.26 0.30
①图乙中电流表的示数为________A；
②图丙是以电流I为纵坐标、电压U为横坐标建立的平面直角坐标系，请根据他们所
测数据、在坐标系中描点，画出I－U图像，并标记为a.
(3)图丙中b、c、d三条I－U图像，是其他组同学选择5 Ω、10 Ω和20 Ω的定值电阻，
按图甲电路测量数据所画．
①单独分析图丙中每条I－U图像，可以得到的结论是：
________________________________________________________________________.
②该小组同学发现，分析图丙中的I－U图像，还能得到：“当导体两端电压一定时，
导体中的电流与导体的电阻成反比”这一规律．请写出分析方法：
________________________________________________________________________.
③验证②中的规律，该小组的同学选择了5 Ω、10 Ω、20 Ω的定值电阻，准备分别接入
图甲电路，测量电流进行探究，有同学提议：既然探究时需要保持电阻两端电压不变，图甲
中可以不用连接滑动变阻器和电压表．他们按照提议分别将三只电阻由小到大接入电路，闭
合开关后，读出电流表示数分别为0.42 A，0.24 A，0.13 A，发现无法验证②中的规律．于
是，他们计划仍按图甲进行探究，分析测量数据后，选定准备加在电阻两端的电压值U.为
确保完成验证，则这个电压值U的范围为________．
A. 1.5 V
电阻图像上，电压相同时，对应的电流，分析电流与电阻的关系(控制变量法) ③B
解析：(1)变阻器的左下接线柱接入电路，闭合开关前，应调到电阻最大的右端，即B位
置．(2)①电流表使用的是小量程，故其读数为0.12 A；②作图如答案图所示．(3)①根据图
像是过原点的直线，得出的结论是：当电阻一定时，电流与电压成正比；②选定某一电压，
分析此时的电流和电阻的关系；③直接把5 Ω、10 Ω、20 Ω定值电阻接到电源上，电流分别
为0.42 A、0.24 A、0.13 A，发现电源电压并不恒定，接入电路的阻值越小，电路中的电流
越大，电源的电压越小．当接入5 Ω的电阻时，电源电压最小，U＝I1R1＝0.42 A×5 Ω＝2.1
V，故可控制的电压最多只能为2.1 V；当接入20 Ω电阻时，电源电压最大，U＝I2R2＝0.13
A×20 Ω＝2.6 V；当滑动变阻器阻值最大时，定值电阻分压最小，由串联分压规律可知，分
压为电源电压的一半．此时接入电路的电阻为40 Ω，故电源电压大于2.6 V，故可控制的最
小电压大于1.3 V.
