氧化锆陶瓷的密度
结构陶瓷1(ZrO2)
问题：
1 完全稳定 2 稳定机理 3 溶胶-凝胶法 4 应力诱导
Thank you!
缺点：硬度和强度偏低
• 多种稳定剂的氧化锆陶瓷：
在Y-TZP中添加适量的CeO2，利用Ce-TZP 良好的抗低温水热腐蚀性能 ，可以有效抑制 低温老化现象。
另一方面，向Ce-TZP中加入少量Y2O3可提 高材料的烧结致密度、细化晶粒并提高其硬 度。
➢ 氧化锆增韧陶瓷
如果在不同陶瓷基体中加入一定量的 ZrO2 并使亚稳四方氧化锆多晶体均匀的弥散分布在 陶瓷基体中，利用氧化锆相变增韧机制使陶瓷 的韧性得到明显的改善。这种氧化锆相变增韧 陶瓷称为氧化锆(相变)增韧陶瓷(Zirconia Toughened Ceramics，ZTC)。
(+H2O) ZrOCl2 氯氧化锆凝固150-180 ℃ ，与SiCl4分离
冷却结晶/焙烧
ZrO2(粉体) + Cl2 或，ZrOCl2 + 2NH3 + 2H2O Zr(OH)4 + 2NH4Cl
热分解分馏Z法rO2超细粉 150-180℃ ZrCl4
3.2 共沉淀法:
此法由于设备工艺简单，生产成本低廉，且易 于获得纯度较高的纳米级超细粉体，因而被广
内容提要
• 前言 • ZrO2的结构与性能 • ZrO2粉体制备工艺
什么是氧化锆
氧化锆是所有形式二氧化锆的统称，是一种
耐高温、耐磨损、耐腐蚀无机非金属材料。
世界上已探明的锆资源约为 1900 万吨(以金属锆计)，矿石品 种约有20种，主要含有如下几种化合物：
陶瓷材料材质密度
陶瓷材料材质密度一、陶瓷材料的定义及其种类陶瓷（ceramic）是指那些非金属、无机材料制成的坚硬、脆性材料。
它们主要是由土（硅酸盐）、粘土和其他天然材料制成，然后在高温烘烤成型而成。
陶瓷一种常用的工程材料，在电子、光学、医疗、航天等领域得到了广泛应用。
根据陶瓷的用途和制造工艺的不同，陶瓷材料可以分为多种类型，如下：1. 氧化物陶瓷：包括氧化铝、氧化钛、氧化硅（石英）、氧化锆、氧化铥等等。
2. 非氧化物陶瓷：包括硼化硅、碳化硅、氮化硅、碳化钨等等。
3. 固溶体陶瓷：由两种或多种化合物组成，如氧化铝、氧化锆、氧化钛等的固溶体陶瓷。
4. 玻璃陶瓷：这种陶瓷通常是由玻璃和陶瓷两种材料相结合的一种材料，优点是具有玻璃的透明度和高温下的稳定性，缺点是容易破裂。
密度被定义为单位体积内包含的质量。
因此，陶瓷材料的密度是指单位体积内所包含的质量。
陶瓷材料的密度通常以克/立方厘米或千克/立方米为单位。
其中，氧化铝的密度约为3.95g/cm³，氧化钛的密度约为4.23g/cm³，石英的密度约为2.65g/cm³，氧化锆的密度约为6.0g/cm³，碳化硅的密度约为3.2g/cm³，碳化钨的密度约为18.7g/cm³。
测量陶瓷材料的密度通常使用位重法，即通过比较材料在空气中的重量和在水中的重量来确定材料的密度。
在空气中的重量由秤量，而在水中的重量则可以通过测量水的位重和材料的重量来计算。
值得注意的是，在使用位重法时，需要排除材料表面的气泡和水分对测量结果的影响。
由于陶瓷材料是非金属制成的，因此它们具有一系列特殊的性质，如高硬度、高强度、高耐热性、高耐腐蚀性等等。
并且，陶瓷材料的特点还包括良好的电绝缘性和光学透明性。
由于这些性质，陶瓷材料在现代工业、科技和其他领域中得到了广泛应用。
1. 陶瓷材料在电子领域中的应用陶瓷是一种优秀的电绝缘材料，因此在电子行业中被广泛应用，例如作为绝缘子、陶瓷电容器、电路板、微电子元器件等。
12氧化锆
NPU
NORTHWESTERN POLYTECHNICAL UNIVERSITY
7.3.2.3 稳定氧化锆的性质
纯氧化锆的熔点为2715℃，加入15mo1％MgO或CaO后熔点为2500℃。 在 0~1500℃ 内 热 膨 胀 系 数 约 为 (8.8~11.8)10 － 6 ／ ℃ ， 热 导 率 1.6~2.03W·m1·℃-1。烧结后稳定氧化锆约含有5％的气孔，密度5.6g／cm3，莫氏硬度7， 其弹性模量比氧化铝小的多，约为1.7 105MPa(氧化铝约为3.7 105MPa)。
NPU
NORTHWESTERN POLYTECHNICAL UNIVERSITY
Mf
1600℃ 烧结
单斜四 方相变 As
Af
1400℃ 烧结
Mf
Ms
As Af
四方单 斜转变
NPU
NORTHWESTERN POLYTECHNICAL UNIVERSITY
稳定化氧化锆（FSZ）：
由于Y2O3加入量较高，使得相图中的 氧化锆完全处于立方相区，冷却后形成
稳定氧化锆化学稳定性好，高温时仍能抗酸性和中性物质的腐蚀。但不能抵 抗碱性物质的腐蚀。周期表中第Ⅴ，Ⅵ，Ⅶ族金属元素与其不发生反应，可以用 来作为熔炼这些金属的坩埚。特别适于铂、把、铷、铑、铱等金属的冶炼与提纯。 稳定氧化锆对钢水也很稳定，可以作为连续铸锭用的耐火材料。
NPU
NORTHWESTERN POLYTECHNICAL UNIVERSITY
NPU
NORTHWESTERN POLYTECHNICAL UNIVERSITY
zto靶材成分
zto靶材成分ZTO靶材成分一、概述ZTO靶材是一种新型的透明导电薄膜材料，具有优异的透光性和导电性能。
其成分主要包括氧化锆（ZrO2）、氧化锡（SnO2）和氧化铟（In2O3）三种元素。
二、氧化锆（ZrO2）1. 物理性质氧化锆是一种白色粉末，密度为5.68 g/cm³，熔点为2700℃，热膨胀系数小，热稳定性好。
2. 化学性质氧化锆具有良好的耐腐蚀性和抗侵蚀能力，在高温下不易与其他物质反应。
同时，它也是一种优良的绝缘体。
3. 应用领域氧化锆广泛应用于陶瓷、玻璃、橡胶等工业领域，同时也被用作高温材料和催化剂。
三、氧化锡（SnO2）1. 物理性质氧化锡是一种无色晶体或白色粉末，密度为6.95 g/cm³，熔点为1630℃。
2. 化学性质氧化锡具有优良的导电性能和光学性能，同时也是一种优良的催化剂。
3. 应用领域氧化锡广泛应用于电子、光电子、半导体等领域，同时也被用作催化剂、防腐剂等。
四、氧化铟（In2O3）1. 物理性质氧化铟是一种白色粉末或无色晶体，密度为7.18 g/cm³，熔点为1913℃。
2. 化学性质氧化铟具有优良的导电性能和光学性能，同时也是一种优良的催化剂。
3. 应用领域氧化铟广泛应用于电子、光电子、半导体等领域，同时也被用作催化剂、防腐剂等。
五、ZTO靶材成分比例ZTO靶材成分通常按照1:1:1比例混合制备。
在制备过程中，先将三种元素的粉末混合均匀后，在高温下进行热处理。
最终得到透明导电薄膜材料ZTO靶材。
六、结论ZTO靶材成分主要包括氧化锆、氧化锡和氧化铟三种元素，比例为1:1:1。
这种透明导电薄膜材料具有优异的透光性和导电性能，在电子、光电子、半导体等领域有广泛的应用前景。
氧化锆磨介指标
精细工业类氧化锆陶瓷制品—磨介
TZP 氧化锆材料及常规性能指标
TZP 氧化锆陶瓷材料以高纯氧化锆（纯度99.8%以上）为主体，以3mol%氧化钇为稳定剂，形成稳定的四方相结构，其成分指标如表所示：
标准规格
****其它非标类规格可新开磨具。
产品等级、密度、磨耗和外观指标见下表:
***** 磨耗率指加清水自磨的磨耗值，不同的测试装备此值不同。
TZP氧化锆陶瓷是被公认为在常温环境下机械性能最好的陶瓷原料，其常规性能如下表所示：
TZP 磨介强度指标如下
压碎强度非必检项目，仅供品质监控和参考。
山东金澳科技氧化锆（TZP）磨介采用优质的原料和先进的工艺技术精制而成，适合各种砂磨机、搅拌球磨机、滚筒球磨机等，对电子浆料、陶瓷粉末、磁性材料、电池原料、稀土材料、非金属矿、颜料、油、水墨、重钙、钛白粉、农药、食品医药原料等作高效、洁净和经济的分散和研磨。
与传统的研磨介质如氧化铝球、硅酸锆球、钢球、玛瑙球、玻璃球相比，氧化锆磨介具有高密度、高硬度、高韧性、低磨耗等特点，使其具有传统研磨介质所无法比拟的研磨效率。
氧化锆的密度
氧化锆的密度氧化锆，又称锆石，是一种常见的无机化合物，其化学式为ZrO2。
氧化锆具有多种优良的物理和化学性质，因此在工业生产和科学研究中得到广泛应用。
其中，氧化锆的密度是其重要的物理性质之一，本文将对氧化锆的密度进行详细介绍。
一、氧化锆的基本性质氧化锆是一种白色粉末状或晶体状的物质，具有高熔点（约2700℃）、高硬度（约7.5~8.5）和高抗腐蚀性等优良的物理和化学性质。
氧化锆在空气中不易被氧化，但在高温和高压下可以与氧气反应生成氧化物。
氧化锆的晶体结构有两种形式，即单斜晶系的单斜氧化锆和立方晶系的立方氧化锆。
其中，单斜氧化锆是常见的一种结构，其空间群为P21/c，晶胞参数为a=0.5174 nm、b=0.5274 nm、c=0.5834 nm和β=100.35°。
二、氧化锆的密度计算方法密度是物质的质量和体积之比，通常用单位体积的质量来表示。
对于氧化锆，其密度的计算方法可以通过实验测定或理论计算两种方式来实现。
1. 实验测定实验测定是通过将氧化锆样品的质量和体积测量后计算得到的。
具体步骤如下：（1）制备氧化锆样品。
将氧化锆粉末加入适量的水中，搅拌后过滤，将沉淀洗净并干燥，最后将样品烧成氧化锆。
（2）测量氧化锆样品的质量。
将制备好的氧化锆样品称量后记录其质量。
（3）测量氧化锆样品的体积。
将氧化锆样品放入容积已知的密度瓶中，记录密度瓶的重量和加入样品后的重量，然后计算样品的体积。
（4）计算氧化锆的密度。
将氧化锆样品的质量除以其体积，即可得到氧化锆的密度。
2. 理论计算理论计算是通过分子结构和化学键的特性来计算物质的密度。
对于氧化锆，其密度的理论计算方法主要有密度泛函理论（DFT）和分子动力学模拟（MD）两种。
（1）密度泛函理论密度泛函理论是一种基于量子力学的计算方法，通过计算分子的电子密度分布来推导出分子的物理和化学性质。
对于氧化锆，可以通过DFT计算氧化锆的电子能带结构和电荷密度，从而得到其密度。
氧化锆介绍
相变过程伴随有9 %的体积膨胀。此膨胀表 现出强烈的各向异性，b轴方向的膨胀可以 忽略，实质的膨胀主要发生在a轴和c轴方向 上，同时晶格常数发生突变。 新相和母相之间存在一定的取向关系。 相变不是在一特定温度下进行的，而是有一 定温度范围，其中开始相变的温度是重要参 数。 相变表现出大的热滞后现象，纯ZrO2正向加 热m→t转变在1137 ℃左右发生，而反向降 温时t→m相变在850-1000 ℃发生。 相变是以声速进行的，它总是在一瞬间完成。
ZrO2的性质
含锆的矿石：斜锆石（ZrO2)，锆英石 (ZrO2 · SiO2)； 颜色：白色（高纯ZrO2）； 黄色或灰色（含 少量杂质的ZrO2），常含二氧化铪杂质； 密度：5.65~6.27g/cm3；
熔点：2715℃。

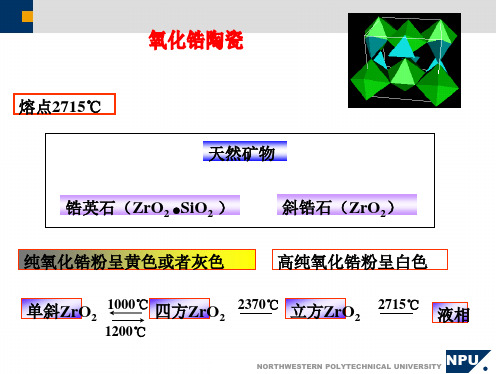

ZrO2的晶型及其转化
单斜、四方、立方晶系3种 1170 ℃ 2370 ℃ 2715 ℃ m-ZrO2 t-ZrO2 c-ZrO2 liq-ZrO2 d = 5.65 6.10 6.27 g/cm3 m-ZrO2 t-ZrO2 T=~1200 ℃ m-ZrO2 t-ZrO2 T=~1000 ℃ 3~5%的体积膨胀和7~8%的切应变 稳定ZrO2 稳定剂微裂纹 Y2O3，CaO，MgO et al.
0 .9 D cos
D ——平均晶粒尺寸（nm）
——衍射角
——2衍射峰的半高宽（弧度） =0.15418 nm
表面能
t-ZrO2和m-ZrO2的主衍射峰t（111）和m（-111）所对应的2 衍射角分别为30.5°和28°，由这二个主衍射峰计算不同温度 下t-ZrO2和m-ZrO2平均晶粒尺寸如表5-1所示。
5. 气相沉积法
氧化锆性质
Page
6
氧化锆的研究进展
耐火材料
透气砖
透气砖是一种高寿命节能降耗新产品，结构 设计合理，具有良好的热稳定性、抗冲刷性、 耐侵蚀性、和抗渗透性，具吹通率高，操作安 全可靠，使用寿命长等特点。狭透气砖的材料 研究主要集中在刚玉－尖晶石体系和刚玉－氧 化铬体系.
Page
7
氧化锆的研究进展
耐火材料
主讲人：张昭 组员：任星宇 盛子沫 胡盼 杨冰 范光云
氧化锆的性质 氧化锆的研究进展 氧化锆的发展前景
Page
2
氧化锆的性质
物理性质 氧化锆是白色重质 无定形粉末或单斜结 晶。无臭，无味，几 乎不溶于水。密度为 5.89。熔点大约为 2700℃ 。具有熔点 和沸点高、硬度和强 度大、常温下为 绝缘 体、而高温下则具有 导电性等优良性质。
Page 14
氧化锆的研究进展
氧化锆功能陶瓷 氧化锆涂层材料：高性能Y2O3等稳定剂稳定的 氧化锆热障陶瓷涂层材料，主要应用于高性能涡 轮航空发动机。 氧化锆通讯材料：近年来随着信息及通信等新 兴产业的发展，其产品越来越向高精密、小型化 方向发展，增韧氧化锆陶瓷优良的力学性能、耐 腐蚀及高绝缘性能能够胜任这一领域，目前已有 氧化锆陶瓷插针和氧化锆陶瓷套筒产品问世。在 陶瓷PC型光纤活动连接器中，二氧化锆插针体是 其关键部件。
Page 8
氧化锆的研究进展
耐火材料
ZrO2- MgO 系复合耐火材料
无论立方系ZrO2 稳定用氧化物的种类、配 料中方镁石砂组分的活性、配料中立方系ZrO2 与MgO 之间的比例如何, 在1200~ 1400℃下 ( 即在接近ZrO2 多晶型转化的温度) 锆镁质材 料对№1~№3 炉渣的侵蚀具有极好的抵抗性。 锆镁质耐火材料适于在受不同成分炉渣作用的 高温条件下长期使用。
二氧化锆陶瓷的相变增韧机理和应用
二氧化锆陶瓷的相变增韧机理和应用一、本文概述本文旨在深入探讨二氧化锆陶瓷的相变增韧机理及其在多个领域的应用。
作为一种重要的工程材料，二氧化锆陶瓷因其出色的物理和化学性质，如高硬度、高耐磨性、良好的化学稳定性和生物相容性等，在航空航天、机械、电子、生物医疗等领域具有广泛的应用前景。
然而，其脆性大的特点限制了其在某些领域的应用。
为了解决这个问题，科研工作者们发现，通过控制二氧化锆陶瓷中的相变过程，可以有效地提高其韧性，这就是所谓的相变增韧机理。
本文将首先介绍二氧化锆陶瓷的基本性质，包括其晶体结构、物理和化学性质等。
然后，将重点阐述相变增韧机理，包括其原理、影响因素以及实现方法。
在此基础上，本文将进一步探讨二氧化锆陶瓷在航空航天、机械、电子、生物医疗等领域的应用，以及在这些应用中如何利用相变增韧机理来提高其性能。
本文还将对二氧化锆陶瓷的未来发展趋势进行展望，以期为其在更多领域的应用提供理论支持和实践指导。
二、二氧化锆陶瓷的基本性质二氧化锆（ZrO₂）陶瓷是一种具有独特物理和化学性质的先进陶瓷材料。
它的主要特点包括高强度、高硬度、高耐磨性、高化学稳定性以及优异的隔热性能。
二氧化锆陶瓷还具有一种特殊的性质，即其在一定条件下可以发生相变，这种性质为二氧化锆陶瓷的增韧提供了可能。
在常温下，二氧化锆陶瓷主要以单斜晶相（m-ZrO₂）存在，这种晶相具有较高的稳定性。
然而，当受到外部应力或温度升高的影响时，部分单斜晶相二氧化锆会转变为四方晶相（t-ZrO₂）。
这种相变过程中，二氧化锆的体积会发生变化，产生微小的应力场，这些应力场可以吸收并分散外部施加的应力，从而阻止裂纹的扩展，提高陶瓷的韧性。
除了相变增韧外，二氧化锆陶瓷还可以通过添加稳定剂（如氧化钇、氧化钙等）来稳定其四方晶相，使其在室温下就能保持较高的韧性。
这种稳定化处理不仅可以提高二氧化锆陶瓷的力学性能，还可以扩大其应用范围。
二氧化锆陶瓷的基本性质为其在增韧机制和实际应用中提供了重要的基础。
氧化锆陶瓷掺杂稳定和增韧机制
• 物理性能：热导率低、热稳定性好及高 温蠕变小,是高温隔热及结构陶瓷的理想 材料。极好的耐磨性 • ZrO2的重要作用仅次于Al2O3。
2氧化锆的晶体结构和相变特性
纯氧化锆有三种同素异形体结构：
• 1在室温时为单斜晶 (m) 相 • 2在1170℃时由单斜晶相变化成四方(t)相 • 3于2370℃由四方晶相变成立方晶(c)相， 注意：立方晶相在2680℃溶解成液相
3 为什么掺杂才能得到稳定氧化锆陶瓷？
m相密度：5.65g/cm3， t相6.10g/cm3， c相 6.20g/cm3。 • 烧结冷却时纯ZrO2发生t→m相变为无扩散相变，伴 随产生约5％的体积膨胀和相当大的剪切应变约5％ ~7％； • 加热时，由m→t相变，体积收缩。 加热、冷却过程中要发生晶型转变，引起体积效应 （热缩、冷胀），易使制品开裂，其力学性质和抗 热震能力都很差.......
如果减少加入氧化物的数量（小于上面的数值）， 不使全部氧化物都呈稳定的立方相，而使一部分一 四方相的形式存在，所以叫做部分稳定氧化锆.
• TZP:当稳定的ZrO2陶瓷全部为t-ZrO2的单相多晶 陶瓷时，叫四方氧化锆多晶陶瓷，用TZP表示。
5氧化锆相变增韧陶瓷分类依据：
根据亚稳四方相在应力诱导下的相变增韧作用，氧 化锆相变增韧陶瓷有三种主要类型： 1.完全由四方相氧化锆细晶组成的四方多晶氧化锆 (TZP)增韧陶瓷 2.立方相基体里弥散分布着四方相氧化锆的双相组 织，称为部分稳定氧化锆(PSZ)增韧陶瓷 3.四方相氧化锆弥散分布到其他陶瓷基中, 即弥散 四方相氧化锆(ZTC)增韧陶瓷
2. 微裂纹增韧:
• 裂纹来源：陶瓷材料在烧结体中由于存在局部残余 应力，造成一定数量的微裂纹。 • 裂纹作用：降低了作用区的弹性模量，当外力作用 时微裂纹以亚临界裂纹缓慢扩展并释放主裂纹尖端 的部分应变能，使主裂微扩展阻力增加，有效地抑 制了裂纹扩展，从而使断裂韧性提高。
