监控立杆的安装以及地笼防雷接地
监控系统的接地与防雷接地

监控系统的接地与防雷接地监控系统的接地与防雷接地有矛盾么有有的防雷器产品厂家明确主张“到处接地”,特别指出摄像机要接地;为了防雷制造了“多点接地”,那地环路问题怎么办监控系统的接地要求是:系统主机单点接地——摄像机不接地,那防雷又怎么办这都是尖锐的问题、有趣的问题,又是很久以来许多人一直关注的问题;一个网友问:“多点接地可以防雷却制造地环路干扰,单点接地虽可排除地环路干扰,但能防雷吗”这个问题提得太好了值得深思和重视;不过,我也要提醒的发问:“多点接地真能防雷吗”,“摄像机接地到底是防雷还是引雷呢”下面想就这些疑问,谈点抛砖引玉的看法,以求探讨监控系统的接地与防雷接地,能有个基本合理统一的设计方法;防雷第一类观点这是转载时间最久,转载次数最多,又比较“权威的防雷论述”;1“监控室内应设置等电位连接母线或金属板,该等电位连接母线应与建筑物防雷接地、PE线、设备保护地、防静电地等连接到一起防止危险的电位差;各种电涌保护器避雷器的接地线应以最直和最短的距离与等电位连接母排进行电气连接”——总之一句话:主机系统机壳接大地;2“前端设备如摄像头应置于接闪器避雷针或其它接闪导体有效保护范围之内;当摄像机独立架设时,原则上为了防止避雷针及引下线上的暂态高电位,避雷针最好距摄像机3-4米的距离;如有困难避雷针也可以架设在摄像机的支撑杆上,引下线可直接利用金属杆本身或选用Φ 8的镀锌圆钢;为防止电磁感应,沿电线杆引上的摄像机电源线和信号线应穿在金属管内以达到屏蔽作用,屏蔽金属管的两端均应接地”;3“根据以上条款GB50343-2004建筑物电子信息系统防雷技术规范分析:监控系统的防雷接地应与系统的交流工作接地、直流工作接地、安全保护接地共用一组接地装置,接地电阻不得大于1Ω”;看了这一段论述,有一点是明确的:监控系统主机要接好大地;但是前端摄像机机壳到底是接大地还是不接大地呢第二条里没有明确,按第三条理解,似乎应该和防雷接地“共用一组接地装置”——怎么公用特别是距离远了怎么“共用一组接地装置”安防工程人一直看不明白;防雷第二类观点防雷产品厂家最有代表性、最明确、最典型、也被广为转载的论述,节引如下:1.什么是等电位连接摄像机等电位连接怎么做GB50057-94对等电位连接定义:将分开的装置、诸导电物体等用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差;就摄像机等电位而言,等电位是指摄像机的金属外壳、机架、金属管、槽、屏蔽线缆外层、设备防静电接地、安全保护接地、浪涌保护器接地SPD接地端等均应与等电位连接端子连接;等电位连接的目的:降低设备各部件之间的电位差及统一系统的零电位参考点;2.室外金属立杆摄像机需不需要与立杆绝缘不需要,且必须进行可靠的等电位连接;当金属立杆遭受直接雷击或泄放雷电流时会在金属立杆周围产生一磁场,这一磁场达到一定强度时会对附近的电子设备放电;而摄像机外壳与金属立杆连接后,不存在电位差;摄像机更安全;”这里说的十分明确的:室外摄像机都必须接大地;我们不知道这类论述,是不是防雷第一类观点的实施细则和具体说明,也没见到有关权威部门,人士,厂家等对此观点的评述;更值得注意,防雷厂家在安防行业重点宣传的是:视频,电源,通信等,凡是接口都要加防雷器产品;但是,对于咨询他们的“视频防雷器的视频信号地摄像机壳和防雷器接大地点是短路关系还是开路关系”的咨询问题,防雷器产品厂家都回避回答或解释,实在令人费解;eie1992在这个主题帖里,就防雷,防雷接地,监控系统接地等相关问题,谈谈自己的观点,供大家参考分析和质疑;为了减少主题帖篇幅,这里只提出结论性观点:观点一建筑物的区域防雷和避雷,建筑物电力系统的防雷和避雷,都是建筑物统一设计施工的,都有安全标准和完工验收标准;入住的人员,常用设备,都应该在它们的有效保护之下安全运行,包括在他们有效保护范围之内的安防系统的安全运行;所以建筑物避雷接闪问题和电力电源取电中的雷电感应浪涌问题,都应视为已达到并附和安全标准要求;安防工程设计时,应该考察甲方建筑物和供电系统的防雷避雷系统的验收报告,了解有效防护范围,明确这些防雷责任在甲方;观点二说“摄像机外壳与金属立杆连接后,不存在电位差;摄像机更安全”;主张摄像机都接大地防雷的做法,存在致命的安全问题:1这不是“防雷”,而是引雷;这是把摄像机当成避雷针用,让雷电电流以最少的电阻通过摄像机导入地下;2在一个完整的监控系统中,“地环路”可以引入地电位环路干扰;3监控系统中,地电位环路的存在,属于系统重大安全隐患,因为地电位是不稳定的因素,当电网发生故障时,地电位差有时会突变到几十到几百伏,可以瞬间烧毁摄像机,采集卡,主机等传输设备;安防业内许多所谓雷击烧毁设备的案例,“静电麻手,打火花”等现象,大多是地电位环路造成的;观点三安防工程设备和传输线路,都必须在避雷针的有效保护范围之内工作;室外独立摄像机,也应该专门安装避雷针做防雷保护;摄像机和传输线都要远离避雷针;摄像机立柱与避雷针共用时,摄像机与立柱必须高强度绝缘,传输线缆应穿铁管屏蔽绝缘防雷第一类观点2;观点四“单点接地”是监控系统的基本设计原则之一,即系统只有主机设备一点接大地,这是确保操作人员安全的“安全接地”,也是泄放系统“静电”的安全通路;系统所有前端摄像机都要和大地绝缘,包括摄像机外壳,BNC外壳,视频信号地,直流电源地,解码器的地等,都要和大地绝缘;系统中如果远处有分控点,“分控机壳”也不要接大地,这也从工程案例中得到了证实;观点五雷电电磁感应,指雷电电磁波对导体的电磁感应;暴露在外部空间的导线——电力线、监控传输线,金属立柱,金属支架等等,都可以“接收到”雷电电磁波的感应电流或电动势;雷电电磁波脉冲是毫微秒级的“高压短脉冲”,它的频谱,可以扩展到几十到几百兆赫以上;这么高的频谱,接地线也都失去了常规的“接地”意义;一根几米几十米长的接地线,此时也变成了“接收天线”,对高频来说,它们增大了“天线有效接收面积”,可以使系统接收的电磁脉冲能量更大,更高;对于这种雷电电磁感应,传统的避雷针针系统,是无能为力的;所以,这才是弱电系统、安防工程应该考虑的现实防雷问题;观点五监控系统的摄像机,传输设备,数据通信设备等,本身已经具有防雷电电磁感应功能的,就不需要再加防雷器了;没有防雷电电磁感应功能的设备,可以选用合格的防雷器解决;值得注意的是:自带防雷电电磁感应功能的设备,如果能紧密结合设备实际电路设计,其有效性要优于通用防雷器性能这里我们不做进一步探讨;这类防雷电电磁感应技术设备,一般可以没有专门接大地点线,有接大地点的防雷器,应该是通过放电管接大地,常态应该与大地绝缘;监控系统的接地与防雷接地是可以统一的;。
监控地笼标准接地标准

监控地笼标准接地标准监控地笼是一种用于监控系统中的重要设备,它能够对系统运行状态进行实时监测,并在出现异常情况时及时报警,保障系统的安全稳定运行。
而地笼标准接地标准则是保证监控地笼正常工作的重要条件之一。
本文将对监控地笼标准接地标准进行详细介绍,旨在帮助相关人员更好地了解和应用监控地笼。
首先,监控地笼的接地标准是非常重要的。
良好的接地标准可以有效地保护设备和人员的安全,减小地笼损坏的风险。
在进行监控地笼接地时,需要注意以下几点标准,首先,接地电阻应符合国家标准,通常应小于4Ω。
其次,接地电阻测试应定期进行,以确保接地系统的正常运行。
最后,接地系统应采用可靠的接地装置,确保接地系统的可靠性和稳定性。
其次,监控地笼的接地标准还应考虑到地笼的使用环境。
不同的使用环境可能对接地标准提出不同的要求。
例如,在潮湿的环境中,需要采用防潮的接地装置,以防止接地系统受潮而影响正常运行。
在腐蚀性环境中,需要采用耐腐蚀的接地装置,以延长接地系统的使用寿命。
因此,在选择接地标准时,需要充分考虑地笼的使用环境,以确保接地系统能够正常运行。
另外,监控地笼的接地标准还应符合相关的安全规范和标准。
在进行接地时,需要遵循相关的安全规范,确保操作人员的安全。
同时,还需要符合相关的标准要求,以保证接地系统的稳定性和可靠性。
因此,在进行监控地笼的接地时,需要充分了解相关的安全规范和标准要求,以确保接地系统的合规性。
综上所述,监控地笼的接地标准是保证监控系统正常运行的重要条件之一。
良好的接地标准可以有效地保护设备和人员的安全,减小地笼损坏的风险。
在进行接地时,需要注意接地电阻、使用环境和相关的安全规范和标准要求,以确保接地系统的正常运行。
希望本文能够帮助相关人员更好地了解和应用监控地笼的接地标准,确保监控系统的安全稳定运行。
监控立杆的安装操作

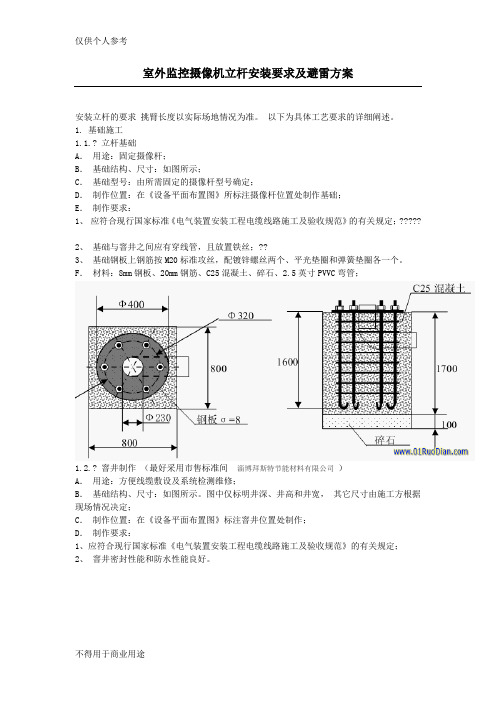

室外监控摄像机立杆安装要求及避雷方案安装立杆的要求挑臂长度以实际场地情况为准。
以下为具体工艺要求的详细阐述。
1. 基础施工1.1.? 立杆基础A.用途:固定摄像杆;B.基础结构、尺寸:如图所示;C.基础型号:由所需固定的摄像杆型号确定;D.制作位置:在《设备平面布置图》所标注摄像杆位置处制作基础;E.制作要求:1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定;?????2、基础与窨井之间应有穿线管,且放置铁丝;??3、基础钢板上钢筋按M20标准攻丝,配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个。
F.材料:8mm钢板、20mm钢筋、C25混凝土、碎石、2.5英寸PVVC弯管;1.2.? 窨井制作(最好采用市售标准间淄博拜斯特节能材料有限公司)A.用途:方便线缆敷设及系统检测维修;B.基础结构、尺寸:如图所示。
图中仅标明井深、井高和井宽,其它尺寸由施工方根据现场情况决定;C.制作位置:在《设备平面布置图》标注窨井位置处制作;D.制作要求:1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定;2、窨井密封性能和防水性能良好。
E.材料:砖石、水泥、钢板;走线管最好量化,标出高程数字、管道直径和管道材料。
1.3.? 线缆管敷设A.用途:敷设线缆,防止线缆损伤;B.管道路由:按《设备平面布置图》标注的类型和路由敷设明管、暗管。
注意图中所标明的管径;C.制作要求:1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定;??2、线缆管密封好,防水性能良好;????????3、线缆管离地面应不小于0.7米;??????4、线缆管管口应无毛刺和尖锐棱角;?????5、线缆管内放置穿线铁丝。
D.材料:1、暗管敷设使用钢管;??2、明管敷设使用PVC管。
1.4.? 接地体安装A.用途:防止外界电压危害人身安全和对设备的损害,抑制电气干扰,保证设备正常工作;B.接地体结构、尺寸:如《接地体结构示意图》所示;C.安装位置:按《设备平面布置图》标注接地体位置安装。
视频监控室外立杆施工安装工艺要求

视频监控室外立杆施工安装工艺要求一、室外监控立杆如何操作规格1、一般的城市道路监控立杆均按照高6米横臂1米,小区监控杆常规按高度3-4米臂长0.8米来进行制作。
监控立杆基础1、没有特殊情况所有监控立杆预埋件混凝土为C25砼,所配钢筋符合国标及受风要求。
其中水泥为425号普通硅酸盐水泥。
混凝土的配比和最小水泥用量应符合GBJ204-83的规定;预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。
根据预埋件安装图正确放置监控立杆预埋件,保证支臂杆的伸出。
2、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。
预埋件法兰盘低出周围地面20~30 mm ,再用C25细石砼把加强肋盖住,以防止积水。
避雷1、监控杆必须有避雷针及良好接地最好加引线导入地下(建议导电不走杆体),其接地电阻小于4欧;方向与行车道垂直(或按工程师要求)地脚螺栓作为主筋;安装1、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时,必须设置手孔井。
2、手孔井的内围尺寸要求为500(长)×500(宽)×600(深)MM,用砾石铺层作为渗水用;手孔井四壁必须抹水泥沙浆。
3、控制箱由设备厂家根据所需容量配备,外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。
4、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2,且不应大于0.5mm。
5、设计依据:设计风载:23m/s2,疲劳寿命:30年,按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。
制作要求1、符合现行国家标准的规定,并有合格证明文件。
碳素钢采用E43型焊条,焊条质量应符合最新国标的规定,绝不使用药皮脱落、焊芯生锈或受潮的焊条,以及带锈的焊丝。
监控立杆施工方法

监控立杆施工方法一、立杆施工方法1、混凝土基础达到最大强度后准备立杆。
立杆前要注意把接地线引至杆内,在检修孔至机箱出线孔,机箱至摄像机的位置串好拽线铁丝。
立杆前要检查上方是否有高压电力线等障碍物,避免造成人身伤害。
2、立杆采用等径L型等径圆杆,6-7米高,挑出1-5米,立杆口径240mm,壁厚6mm;横杆口径114mm,壁厚5mm,热镀锌喷塑处理。
3、立柱下部采用法兰盘与混凝土基础联接地,脚螺栓共6个。
安装要保持竖杆与地面的垂直,按照施工图施工,对基础不水平的基础要用垫铁将它垫水平。
发现倾斜,横臂低头现象,要及早做出解决方案。
最后拧紧固定螺丝。
4、安装时要做好安全工作,必要时请当地交警协助操作指挥交通。
5、立杆具体型式和规格按照设计方案及有关技术标准执行。
6、在立杆施工前需要做以下工作:(1)准备施工车辆,需要准备可运载杆体的平板货车和5吨以上的起重吊车。
(2)清理地笼钢挡板上平面的水泥残留物,检查主筋螺纹是否完好、洁净。
(3)备齐杆体连接用的配件,准备一些杆体抄平用的垫铁。
(4)备齐专用工具和材料,如扳手、水平尺、钢丝绳、大绳、镀锌铁线(8#线)等。
7、立杆时,宜按以下顺序操作:(1)把杆体和横臂在地面摆放整齐,杆体底座法兰正对地笼。
(2)把电缆沿杆体、横臂穿出,在横臂头处预留余量并盘好。
(3)把杆体与横臂用紧固件连接紧固,安装立杆顶帽。
(4)用吊车把杆体吊起,并在横臂头处绑一根10m铁线,在地面需人工调整横臂安装方向。
(5)把杆体底座法兰坐到地笼法兰盘上,安装地座螺丝、紧固。
(6)用水平尺测量杆体各方向垂度,在两法兰间塞入垫铁反复调整杆体垂度,使杆体各方向保持与水平面垂直。
(7)检查底脚螺丝紧固程度。
杆体底脚螺丝需用加长杆扳手紧固,不允许有任何松动。
(8)安装立杆检查孔盖。
二、立杆及基础部分施工示意图立杆及基础部分施工示意图三、立杆注意事项1、为防止外界电压危害人身安全和对设备的损害,抑制电气干扰,保证设备正常工作,所有杆件需加装接地体;2、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定;3、接地体安装点下方应无任何管道、线缆经过;4、接地体接地电阻应符合规范要求;5、接地体材料选型按设计规定执行,接地体距地面不少于2米。
监控立杆防雷防风注意事项

监控立杆防雷防风注意事项:1.在制定方案之前应对保护的对象进行雷击风险评估,并确定防风等级。
(1)前端设备直击雷的防护每个摄像机均安装在比较高的立杆之上,所以设备的直击雷防护必不可少。
具体措施:在每根立杆顶端加装避雷针一根,根据滚球法计算,避雷针的有效保护范围在三十度夹角类,所以避雷针的高度,必须按照设备的安装位置计算。
前端设备的接地◆防雷器的接地非常重要,如果接地没有做好,防雷器起不了自己的作用,所以一个良好的接地是相当重要的.本司要求接地地阻应做到小于4欧姆以下.根据描述现场情况。
前端设备接地具体措施:摄像机均安装在立杆上,如现场土壤情况较好(石沙等不导电物质较少)的情况下,可以利用立杆直接接地,把摄像机与防雷器的地线直接焊接在立杆上即可.反之,如现场土壤情况情况恶劣(石沙等不导电物质较多).刚要借用导电设备.利用扁钢与角钢等.具体措施:用40*3的扁钢沿立杆拉下,防雷器和摄像机的地线与扁钢妥善焊接,用角钢打入地底2-3米,与扁钢焊接好.地阻测试根据国标小于4欧姆即可⑵监控立杆的抗风设计监控立杆的参数如下:监控立杆高度 = 5m 设计选取监控立杆底部焊缝宽度δ = 4mm 监控立杆底部外径 = 168mm 焊缝所在面即监控立杆破坏面。
监控立杆破坏面抵抗矩W 的计算点P到监控立杆受到的云台及摄像机作用荷载F作用线的距离为PQ = [5000+(168+6)/tan16o]× Sin16o = 1545mm =1.545m。
所以,风荷载在监控立杆破坏面上的作用矩M = F×1.545。
根据27m/s的设计最大允许风速,2×30W的云台摄像机的基本荷载为730N。
考虑 1.3的安全系数, F = 1.3×730 = 949N。
所以,M = F×1.545 = 949×1.545 = 1466N.m。
根据数学推导,圆环形破坏面的抵抗矩W = π×(3r2δ+3rδ2+δ3)。
室外监控立杆基础、手井安装、接地、顶管、线圈、安装接线等施工指导手册
室外监控立杆基础、手井、接地、顶管、线圈、安装接线等施工指导手册第1节概述本手册是为了让项目实施人员尽快掌握施工要求及方法,保证施工质量,供相关人员参考,由于现场情况不一, 实际操作情况还需要进行调整,参考标准:电气装置安装工程电缆线路施工及验收规范GB50168-2006混凝土结构施工质量验收标准gb50204-2015电气装置安装工程接地装置施工及验收规范GB 50169-2016第2节施工方法及工艺2.1工程勘察现场勘察就是了解现场情况,把所有需要记录的数据通过拍照.,绘图等方式详细地记录下来, 并编制成文档及图纸, 在施工前需完成勘察工作.2.2施工现场的准备工作施工现场必备的各种施工用具及计量仪器设备(见附表一),检查各种设备的性能,保证满足施工要求。
组织施工组成员学习施工安全知识,准备安全防护用具.一切准备工作结束后,开始展开施工.2.3立杆基础施工(1) 确定基础位置立杆基础开挖时,首先根据前期勘察资料或借助纬度仪,GPS等仪器,落实点位具体位置,并根据施工图确定基础开挖具体位置(2) 基础尺寸参考基础开挖需要根据立杆横膏(以L杆为例) 确定立杆基础尺寸,必须满足设计图纸要求, 如现场条件不满足时应保证立杆基础的体积和设计体积相等,基础规格可参考下表.若立杆防风等级高于8级, 抗意等级高于5级或基础开挖处土质松的话, 基础均需要加大.(3)基础施工流程基础浇筑完成后, 必须要养护一段时间,对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土,不得少于7天,养护期内温度确保零上5摄氏原及以上.对掺用缓凝外加剂,矿物掺和料或有抗渗性能要求的混凝土,不得少于14天!以确保混凝土能达到一定的安装强度,基础的浇注,混凝土强度等级必须符合GB50204-2015的要求.立杆基础的开挖.浇筑流程,如下面所示:1)基础在开挖过程中需注意垂直!美观,一般土质情况下打两根角钢(一般情况1.5m)下去,做接地使用,如下图:打入角钢后(角钢末端预留30公分露出坑底泥土面),基础底部采用直径为:8MM的圆钢筋敷设一层尺寸为:20CM*20CM的钢筋网并浇筑上20公分厚混凝土,表面抹至水平状态,作为立杆基础的占底层,如下图:3)两根角钢,通过扁铁和地笼焊接,并将地笼固定,固定时需要注意地笼的相位,确保杆件横臂垂直车辆行驶方向,地笼的地脚螺杆从基础底部起每隔50CM横向于基础坑壁焊接一根角钢用于加固,保证基础的地笼和混凝土浇筑后有优良的一体性,如下图:4)地笼内引入PE管,固定住,并通往杆件配套的手井,如下图:5)在浇灌过程中,混凝土尽量对准地笼中间浇灌,以免地笼偏移,并保证浇灌过程中分三次震动,浇灌后立即使用水平仪测量地笼是否安装垂直,如下图:6)浇灌后的基础效果图,如下图:2.4接地施工前端设备安装于室外,易遭到雷电打击;前端设备的电源一般在现场就近取用,易受雷电波影响产生高压和浪涌电流;如果没有必要的防雷、避雷措施,前端设备的运行将得不到保障,有可能导致摄像主机等设备短期内大量损坏,使系统瘫痪。
监控立杆的安装操作
室外监控摄像机立杆安装要求及避雷方案安装立杆的要求挑臂长度以实际场地情况为准。
以下为具体工艺要求的详细阐述。
1. 基础施工1.1. 立杆基础A.用途:固定摄像杆;B.基础结构、尺寸:如图所示;C.基础型号:由所需固定的摄像杆型号确定;D.制作位置:在《设备平面布置图》所标注摄像杆位置处制作基础;E.制作要求:1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定;2、基础与窨井之间应有穿线管,且放置铁丝;3、基础钢板上钢筋按M20标准攻丝,配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个。
F.材料:8mm钢板、20mm钢筋、C25混凝土、碎石、2.5英寸PVVC弯管;1.2. 窨井制作(最好采用市售标准间淄博拜斯特节能材料有限公司)A.用途:方便线缆敷设及系统检测维修;B.基础结构、尺寸:如图所示。
图中仅标明井深、井高和井宽,其它尺寸由施工方根据现场情况决定;C.制作位置:在《设备平面布置图》标注窨井位置处制作;D.制作要求:1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定;2、窨井密封性能和防水性能良好。
E.材料:砖石、水泥、钢板;走线管最好量化,标出高程数字、管道直径和管道材料。
1.3. 线缆管敷设A.用途:敷设线缆,防止线缆损伤;B.管道路由:按《设备平面布置图》标注的类型和路由敷设明管、暗管。
注意图中所标明的管径;C.制作要求:1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定;2、线缆管密封好,防水性能良好;3、线缆管离地面应不小于0.7米;4、线缆管管口应无毛刺和尖锐棱角;5、线缆管内放置穿线铁丝。
D.材料:1、暗管敷设使用钢管;2、明管敷设使用PVC管。
1.4. 接地体安装A.用途:防止外界电压危害人身安全和对设备的损害,抑制电气干扰,保证设备正常工作;B.接地体结构、尺寸:如《接地体结构示意图》所示;C.安装位置:按《设备平面布置图》标注接地体位置安装。
室外监控立杆基础、手井、接地、线圈、安装接线等施工指导手册【最新版】
室外监控立杆基础、手井、接地、线圈、安装接线等施工指导手册本手册是为了让项目实施人员尽快掌握施工要求及方法,保证施工质量,供相关人员参考,由于现场情况不一,实际操作情况还需要进行调整。
参考标准:电气装置安装工程电缆线路施工及验收规范GB50168-2006混凝土结构施工质量验收标准gb50204-2015电气装置安装工程接地装置施工及验收规范GB 50169-2016二、施工方法及工艺2.1 工程勘察现场勘察就是了解现场情况,把所有需要记录的数据通过拍照、绘图等方式详细地记录下来,并编制成文档及图纸,在施工前需完成勘察工作。
2.2 施工现场的准备工作施工现场必备的各种施工用具及计量仪器设备(见附表一),检查各种设备的性能,保证满足施工要求。
组织施工组成员学习施工安全知识,准备安全防护用具。
一切准备工作结束后,开始展开施工。
2.3 立杆基础施工(1) 确定基础位置立杆基础开挖时,首先根据前期勘察资料或借助纬度仪、GPS等仪器,落实点位具体位置,并根据施工图确定基础开挖具体位置。
(2) 基础尺寸参考基础开挖需要根据立杆横臂(以L杆为例)确定立杆基础尺寸,必须满足设计图纸要求,如现场条件不满足时应保证立杆基础的体积和设计体积相等。
若立杆防风等级高于8级、抗震等级高于5级或基础开挖处土质松的话,基础均需要加大。
(3)基础施工流程基础浇筑完成后,必须要养护一段时间,对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土,不得少于7天,养护期内温度确保零上5摄氏度及以上。
对掺用缓凝外加剂、矿物掺和料或有抗渗性能要求的混凝土,不得少于14天,以确保混凝土能达到一定的安装强度。
基础的浇注、混凝土强度等级必须符合GB50204-2015的要求。
立杆基础的开挖、浇筑流程,如下面所示:1) 基础在开挖过程中需注意垂直、美观,一般土质情况下打两根角钢(一般情况1.5m)下去,做接地使用,如下图:2) 打入角钢后(角钢末端预留30公分露出坑底泥土面),基础底部采用直径为:8MM的圆钢筋敷设一层尺寸为:20CM*20CM的钢筋网并浇筑上20公分厚混凝土,表面抹至水平状态,作为立杆基础的占底层,如下图:3) 两根角钢,通过扁铁和地笼焊接,并将地笼固定,固定时需要注意地笼的相位,确保杆件横臂垂直车辆行驶方向,地笼的地脚螺杆从基础底部起每隔50CM横向于基础坑壁焊接一根角钢用于加固,保证基础的地笼和混凝土浇筑后有优良的一体性,如下图:4) 地笼内引入PE管,固定住,并通往杆件配套的手井,如下图:5) 在浇灌过程中,混凝土尽量对准地笼中间浇灌,以免地笼偏移,并保证浇灌过程中分三次震动,浇灌后立即使用水平仪测量地笼是否安装垂直,如下图:6) 浇灌后的基础效果图,如下图:2.4 接地施工前端设备安装于室外,易遭到雷电打击;前端设备的电源一般在现场就近取用,易受雷电波影响产生高压和浪涌电流;如果没有必要的防雷、避雷措施,前端设备的运行将得不到保障,有可能导致摄像主机等设备短期内大量损坏,使系统瘫痪。
监控立杆技术要求
监控立杆技术要求一、室外监控立杆如何操作规格一般的城市道路监控立杆均按照高6米横臂1米,小区监控杆常规按高度3-4米臂长0.8米来进行制作。
二、监控立杆基础1、没有特殊情况所有监控立杆预埋件混凝土为C25砼,所配钢筋符合国标及受风要求。
其中水泥为425号普通硅酸盐水泥。
混凝土的配比和最小水泥用量应符合GBJ204-83的规定;预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。
根据预埋件安装图正确放置监控立杆预埋件,保证支臂杆的伸出。
2、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。
预埋件法兰盘低出周围地面20~30 mm ,再用C25细石砼把加强肋盖住,以防止积水。
三、避雷1、监控杆必须有避雷针及良好接地最好加引线导入地下(建议导电不走杆体),其接地电阻小于4欧;方向与行车道垂直(或按工程师要求)地脚螺栓作为主筋;四、安装1、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时,必须设置手孔井。
2、手孔井的内围尺寸要求为500(长)×500(宽)×600(深)MM,用砾石铺层作为渗水用;手孔井四壁必须抹水泥沙浆。
3、控制箱由设备厂家根据所需容量配备,外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。
4、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2,且不应大于0.5mm。
5、设计依据:设计风载:23m/s2,疲劳寿命:30年,按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。
五、制作要求1、符合现行国家标准的规定,并有合格证明文件。
碳素钢采用E43型焊条,焊条质量应符合最新国标的规定,绝不使用药皮脱落、焊芯生锈或受潮的焊条,以及带锈的焊丝。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
监控立杆概述:
1、本次投标监控立杆均按照高4米横臂1米,来进行制作。
没有特殊情况所有监控立杆预埋件混凝土为C25砼,所配钢筋符合国标及受风要求。
其中水泥为425号普通硅酸盐水泥。
混凝土的配比和最小水泥用量应符合GBJ204-83的规定;
2、监控杆必须有良好接地最好加引线导入地下(建议导电不走杆体),其接地电阻小于4欧;
3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。
根据预埋件安装图正确放置监控立杆预埋件,保证支臂杆的伸出方向与行车道垂直(或按工程师要求)地脚螺栓作为主筋;
4、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。
预埋件法兰盘低出周围地面20~30 mm ,再用C25细石砼把加强肋盖住,以防止积水;
5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时,必须设置手孔井。
手孔井的内围尺寸要求为500(长)×500(宽)×600(深)MM,用砾石铺层作为渗水用;手孔井四壁必须抹水泥沙浆。
6、控制箱由设备厂家根据所需容量配备,外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。
7、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2,且不应大于0.5mm。
8、设计依据:设计风载:23m/s2,疲劳寿命:30年,按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。
监控立杆制作要求:
1、符合现行国家标准的规定,并有合格证明文件。
碳素钢采用E43型焊条,焊条质量应符合最新国标的规定,绝不使用药皮脱落、焊芯生锈或受潮的焊条,以及带锈的焊丝。
焊接尺寸符合设计要求,焊缝金属表面的焊波均匀,不得影响强度的裂纹、夹渣、焊瘤、烧穿、未溶合、弧坑和针状气孔,并且无褶皱和中断
等缺陷。
焊缝区咬肉深度不允许超过0.5mm,累计总长不得超过焊缝总长的10%。
焊缝宽度小于20mm,焊角余高为 1.5mm~2.5mm,角焊缝的焊角高度应为6mm~8mm,焊角尺寸不允许小于设计尺寸。
2、防腐处理采用热浸锌,在进行防腐处理前,应对钢构件进行有效的除锈,热浸锌厚度不小于85um,锌层应均匀,用硫酸铜液作浸蚀试验时,4次以上不露铁,锌层应与金属本体结合牢固,经锤击试验,锌层不剥离,不凸起。
浸锌完毕后应进行钝化处理,并且48h盐雾试验合格。
每100 m杆,其轴线测量的直线度误差不超过0.5‰,杆全长直线误差不超过1‰。
监控立杆的预埋件基础施工:
1、基础的钢筋笼应临时固定,同时确保钢筋宠的基础顶板平面水平,即用水平尺在基础顶板垂直两个方向测量,观察其气泡必须居中;监控立杆预埋件基础混凝土浇捣必须密实,禁止混凝土有空鼓;
2、施工时要在预埋管口预先用塑料纸或其它材料封口,以防止混凝土浇捣时混凝土漏入预埋管中,造成预埋管堵塞;基础浇捣后,基础面必须要高于地平面5MM~10MM;混凝土必须要养护一段时间,以确保混凝土能达到一定的安装强度。
3、每一根金属立杆都必须接地,其接地电阻小于4欧;各立杆基础具体数据视现场施工需要为准。
路口窨井施工:
1、道路监控立杆一般只要求使用小规格窨井,为了设备安装方便窨井宜设置在监控杆附近;当地下水位不高时,窨井井底只铺砾石(沙子)垫层,以便雨天在窨井中积水渗入地下,但井壁下则须有混凝土基础垫层,井壁粉水泥沙浆;当地下水位很高时,窨井井底加一层10CM的混凝土垫层,井壁和井底要粉刷防水沙浆;
2、净尺寸500×500×600(长×宽×高),采用Mu10砖M5水泥沙浆240厚砌筑,盖板用Φ8@150双向配置C20砼预制板厚为60厚,标高同人行道面或绿化带,板面须光滑,设提孔,按国标制作盖板。
各窨井土建具体数据视现场施工需要为准。
