ZrO2含量对Bi2O3-B2O3-SiO2系封接玻璃结构性能的影响
Na2O含量对BaOSrONb2O5B2O3SiO2系玻璃-中国有色金属学报

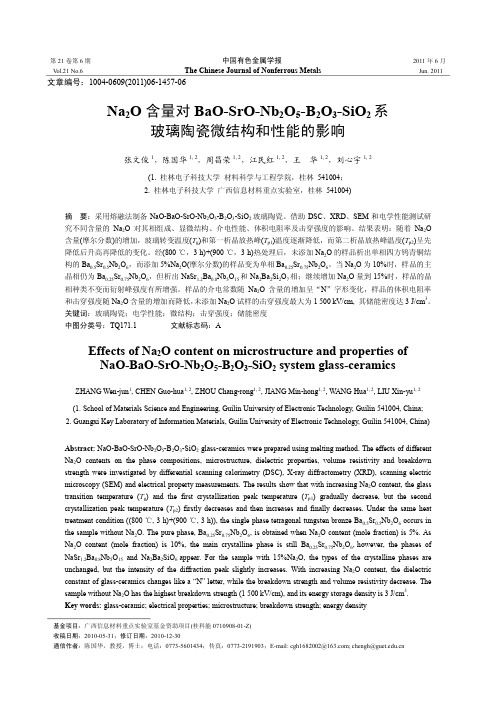

第 21 卷第 6 期中国有色金属学报 2011 年 6 月 V ol.21 No.6 The Chinese Journal of Nonferrous Metals Jun. 2011 文章编号:10040609(2011)06145706Na2O 含量对 BaOSrONb2O5B2O3SiO2 系玻璃陶瓷微结构和性能的影响张文俊 1 ,陈国华 1, 2 ,周昌荣 1, 2 ,江民红 1, 2 ,王 华 1, 2 ,刘心宇 1, 2(1. 桂林电子科技大学 材料科学与工程学院,桂林 541004;2. 桂林电子科技大学 广西信息材料重点实验室,桂林 541004)摘 要:采用熔融法制备 NaOBaOSrONb2O5B2O3SiO2 玻璃陶瓷。
借助 DSC、XRD、SEM 和电学性能测试研 究不同含量的 Na2O 对其相组成、显微结构、介电性能、体积电阻率及击穿强度的影响。
结果表明:随着 Na2O 含量(摩尔分数)的增加,玻璃转变温度(T g)和第一析晶放热峰(T p1)温度逐渐降低,而第二析晶放热峰温度(T p2)呈先 降低后升高再降低的变化。
经(800 ℃,3 h)+(900 ℃,3 h)热处理后,未添加Na2O的样品析出单相四方钨青铜结 构的Ba0.5Sr0.5Nb2O6,而添加5%Na2O(摩尔分数)的样品变为单相Ba0.25Sr0.75Nb2O6。
当Na2O为10%时,样品的主 晶相仍为 Ba0.25Sr0.75Nb2O6,但析出 NaSr1.2Ba0.8Nb5O15 和 Na2Ba2Si2O7 相;继续增加 Na2O 量到 15%时,样品的晶 相种类不变而衍射峰强度有所增强。
样品的介电常数随 Na2O 含量的增加呈“N”字形变化,样品的体积电阻率 和击穿强度随Na2O含量的增加而降低, 未添加Na2O试样的击穿强度最大为1500kV/cm, 其储能密度达3J/cm 3 。
B-Bi-Zn低熔点玻璃的研究

Bi2O3-ZnO-B2O3低熔点玻璃的研究摘要纳米级微晶玻璃的低析晶温度导致其在实际应用中难以密致封接的困难。
故本研究为解决此为题提出了方案,研究出一个具有低熔点和一定稳定性的玻璃体系,作为一种辅助剂加入到原有的玻璃粉体中,能够改善封接玻璃的致密性,实现封接玻璃的高化学稳定性和良好的封接性能。
本实验经过二元、三元乡图的搜索,确定了Bi2O3-ZnO-B2O3体系的玻璃配方,通过熔融法成功制备熔点为590-670o C的玻璃样品,其软化点为370-420o C(较目前商业化产品降低20%)范围内的低熔点封接玻璃。
其在150-300o C范围内热膨胀系数为1.2-1.4 X10-5/K,显著改善其封接性能;同时,该材料置于80o C热水中1000小时具有良好的稳定性。
关键字:Bi2O3-ZnO B2O3系统,低熔点封接玻璃,微晶玻璃1简介低熔点玻璃对于封接材料来说至关重要,因为它的性能如玻璃化转变温度、热膨胀系数以及软化点等等都能够根据其配方的调整而方便地调控。
铅作为一种有毒物质广泛地运用于低熔点玻璃的领域,因为它的添加能够显著地降低玻璃的热特征温度。
然而,考虑到环境的保护,我们必须开发出一种无铅的低熔点玻璃,以替代在低温玻璃界普遍使用的含铅体系。
对于封接玻璃来说,最使用的是它的软化点和热膨胀系数(CTE),前者对于封接的密封性非常重要,而后者对于封接元件的机械强度起影响很大。
必须保证被封接器件不会再热循环的过程中因为应力的产生而开裂导致封接失效。
2在相图中寻找低熔点的体系2.1二元体系相图我们先在二元相图中寻找低共晶点的体系如图1所示,我们找到了具有630 o C 左右熔点的B-Bi 二元系统。
图1 Bi2O3-B2O3系统E. M. Levin and C. L. McDaniel, J. Am. Ceram. Soc., 45 [8] 355-360 (1962).2.2三元体系相图基于二元B-Bi系统拥有低共晶点的搜索结果,我们进一步在三元乡图中进行寻找更低熔点的三元共晶体系。
硅芯片封接用PbO、ZnO、B_2O_3三元系易熔玻璃特性与封接工艺的关系

硅芯片封接用PbO、ZnO、B_2O_3三元系易熔玻璃特性与封接工艺的关系孙以材;孟凡斌;潘国峰;刘盘阁;姬荣琴【期刊名称】《半导体学报:英文版》【年(卷),期】2002(23)5【摘要】对淬火态及重熔再凝固态两种粉末进行 DSC、红外吸收光谱及 X射线衍射谱分析 ,实验表明 ,淬火态的软化点低 ,在 5 0 0~5 10℃下完全熔化 ,有利于芯片的低温封接 .重熔再凝固态的熔点高( 63 0℃ )、热稳定性好 ,有利于器件的使用 .进一步研究表明 ,淬火态为无序态 ,再凝固态为结晶态 ,其中存在 Pb2 Zn B2 O6 的晶体相 .无论是在无序态中还是在结晶态中 ,[BO3]3- 离子团都不会破裂 ,均出现其分子振动的特征简正模 .【总页数】5页(P555-559)【关键词】低温玻璃;芯片封接;特性分析;DSC谱;红外吸收谱;X射线衍射谱【作者】孙以材;孟凡斌;潘国峰;刘盘阁;姬荣琴【作者单位】河北工业大学微电子所;河北工业大学金属所;河北工业大学高分子材料所【正文语种】中文【中图分类】TN405.94【相关文献】1.Li2O-ZnO-SiO2-PbO系高膨胀封接微晶玻璃的研究 [J], 梁忠友2.CaPbTiO_3对PbO-B_2O_3-ZnO-F系低温封接玻璃性能的影响 [J], 殷先印;刘国英;徐博;高锡平;韩滨;朱保京3.Li_2O-ZnO-SiO_2-PbO系高膨胀封接微晶玻璃的研究 [J], 梁忠友4.B_2O_3对Bi_2O_3-ZnO-B_2O_3系低熔封接玻璃光谱特性及结构、低熔性能影响研究 [J], 常明;左岩;李要辉;王晋珍;黄幼榕5.Li2O-ZnO-SiO2系微晶玻璃的结晶及其封接特性 [J], 王守平;孙俊才;白晶;田东;赵艳艳;吴叶红因版权原因,仅展示原文概要,查看原文内容请购买。
添加Li2O对ZnO-BaO-B2O3-SiO2系统玻璃结构与性能的研究

添加Li2O对ZnO-BaO-B2O3-SiO2系统玻璃结构与性能的研究霍鹏丞;王志强;张晶晶;付玉;赵辉【摘要】采用熔融冷却法制备了添加Li2O的ZnO-BaO-B2O3-SiO2体系玻璃.采用FT-IR、DTA对添加了Li2O的ZnO-BaO-B2O3-SiO2系统玻璃的结构和析晶性能进行了研究,并测试了玻璃的转变温度和热膨胀系数、显微硬度和化学稳定性等性能.结果表明,少量的Li2O对该系统玻璃结构和析晶性能没有显著影响;当Li2O 质量分数为1.5%,玻璃的均化程度高、玻璃性能好、化学稳定性达到最好.随着Li2O含量的增加,热膨胀系数呈先减小后增大的趋势,在Li2O质量分数为1.0%时出现最小值.【期刊名称】《玻璃》【年(卷),期】2018(045)002【总页数】5页(P11-15)【关键词】膨胀系数;化学稳定性;Li2O【作者】霍鹏丞;王志强;张晶晶;付玉;赵辉【作者单位】大连工业大学纺织材料工程学院大连市116034;大连工业大学纺织材料工程学院大连市116034;大连工业大学纺织材料工程学院大连市116034;大连工业大学纺织材料工程学院大连市116034;大连工业大学纺织材料工程学院大连市116034【正文语种】中文【中图分类】TQ171.730 引言常见的钒酸盐系统玻璃[1]、磷酸盐系统玻璃、铋酸盐系统玻璃[2]及硼、硅酸盐系统玻璃均可作为封接玻璃,但各个系统玻璃因存在缺陷而影响其正常使用,如钒酸盐系统玻璃和铋酸盐系统玻璃的原料匮乏及生产成本高、磷酸盐玻璃的耐水性差等缺陷。
硼硅酸盐系统玻璃[3~5]就弥补了这些缺陷,因其原料充足而降低采购原料的成本,且化学稳定性优势比磷酸盐玻璃突出[6~8]。
本文采用在BaO-ZnO-B2O 3 - SiO2系统玻璃的基础上添加少量的Li2 O,制备不同Li2 O含量的玻璃样品,并采用红外光谱分析(FT-IR)[9-10]、差热分析(DTA)、热膨胀系数等研究了Li2 O含量变化对该系统玻璃结构和性能的影响,确定玻璃各性能的变化规律,拓展其研究及应用的领域。
Bi_2O_3_ZnO_B_2O_3低熔点封接玻璃的性能研究_何峰

第31卷 第11期2009年6月武 汉 理 工 大 学 学 报JOURNA L OF WUHAN UNIVERSIT Y OF TECHN OLOG Y Vol.31 No.11 J un.2009DOI :10.3963/j.issn.167124431.2009.11.005Bi 2O 32ZnO 2B 2O 3低熔点封接玻璃的性能研究何 峰,谭刚健,程金树,邓大伟,王 俊(武汉理工大学材料科学与工程学院,武汉430070)摘 要: 对Bi 2O 32ZnO 2B 2O 3系统玻璃的热膨胀、烧结流散性能进行了研究。
利用X 射线衍射分析了烧结温度对玻璃结晶性能的影响。
结果表明,随着B 2O 3含量增加,玻璃热膨胀系数降低。
当B 2O 3含量较低时,玻璃的析晶倾向增大,A 1、A 2试样中都析出了α2Bi 2O 3晶相。
当烧结温度低于460℃时,随着B 2O 3含量的增加,玻璃试样的烧结收缩受到抑制。
随着温度继续升高,玻璃试样的流动性不断提高。
由于晶相的析出使得玻璃试样的流散性能出现了分化,析晶对玻璃的流散性有抑制作用。
关键词: Bi 2O 32ZnO 2B 2O 3系统; 低熔点封接玻璃; 流散性能中图分类号: TB 756文献标识码: A 文章编号:167124431(2009)1120016204R esearch on the Characteristic of Bi 2O 32ZnO 2B 2O 3SystemLow 2melting Sealing G lassH E Feng ,TA N Gang 2jian ,CH EN G Ji n 2shu ,D EN G Da 2wei ,W A N G J un(School of Materials Science and Engineering ,Wuhan University of Technology ,Wuhan 430070,China )Abstract : The curves of thermal expansion and fluxion property of Bi 2O 32ZnO 2B 2O 3system low 2melting sealing glass was investigated.The relationship between crystallization and sintering temperature was studied by XRD.The results show that as the content of B 2O 3increases ,the thermal expansion of glass decreases.When the content of B 2O 3is lesser ,the trend of the glass increases.The crystalline phase is separated out in A 1and A 2and this phase is α2Bi 2O 3.When the sintering temperature is under 460℃,with the increasing of B 2O 3,the sintering shrinkage of the samples is restrained.With the increasing of tempera 2ture ,the fluxion property of the samples also increases.The fluxion property of the samples is polarized.It is restrained by the crystalline phases.K ey w ords : Bi 2O 32ZnO 2B 2O 3system glass ; low 2melting sealing glass ; fluxion property 收稿日期:2009202220.作者简介:何 峰(19652),男,教授.E 2mail :he 2feng2002@封接玻璃(sealing glass )是指将玻璃、陶瓷、金属及复合材料等相互间封接起来的中间层玻璃,使用时要选择具有合适的软化温度和热膨胀系数。
Na2O_对固体氧化物燃料电池用透辉石封接微晶玻璃性能的影响

第42卷第8期2023年8月硅㊀酸㊀盐㊀通㊀报BULLETIN OF THE CHINESE CERAMIC SOCIETY Vol.42㊀No.8August,2023Na 2O 对固体氧化物燃料电池用透辉石封接微晶玻璃性能的影响谭金奇1,信彩丽2,屠恒勇3,韩壮壮1,刘㊀冰1,袁㊀坚1,2(1.武汉理工大学硅酸盐建筑材料国家重点实验室,武汉㊀430070;2.河北省沙河玻璃技术研究院,沙河㊀054100;3.上海交通大学机械与动力学院燃料电池所,上海㊀200240)摘要:本文设计和制备了以透辉石为主晶相的R 2O-RO-Al 2O 3-B 2O 3-SiO 2系封接微晶玻璃,用于固体氧化物燃料电池(SOFC)的封接,研究了Na 2O 含量(0%~10%,摩尔分数)对封接玻璃热膨胀系数(CTE)㊁析晶与烧结润湿特性的影响,表征了封接件在高温长时间热处理后玻璃与SUS403不锈钢的封接界面㊂结果表明,Na 2O 可以显著改善玻璃的热性能,所制备的玻璃样品在封接温度范围内经热处理后可获得主晶相为透辉石(CaMgSi 2O 6)的微晶玻璃㊂随着Na 2O 含量增加,主晶相透辉石的晶相含量不同,微晶玻璃的热膨胀系数由未晶化前的8.22ˑ10-6K -1提升至11.79ˑ10-6K -1,能够满足SOFC 封装的热膨胀匹配㊂当Na 2O 含量大于等于8%(摩尔分数)时,玻璃中析出高膨胀钙镁黄长石(Ca 2MgSi 2O 7)晶相,不利于封接㊂将4%(摩尔分数)玻璃试样与SUS403高温封接后于850ħ保温100h,封接界面致密牢固无气孔,界面处存在Cr 2O 3层以及比封接玻璃本体更致密的透辉石薄层,这些致密层的存在有利于限制封接玻璃中Na +向界面扩散㊂关键词:氧化钠;透辉石;高温封接微晶玻璃;固体氧化物燃料电池;热膨胀系数;封接界面中图分类号:TQ171㊀㊀文献标志码:A ㊀㊀文章编号:1001-1625(2023)08-2922-06收稿日期:2023-02-21;修订日期:2023-05-16作者简介:谭金奇(1997 ),男,硕士研究生㊂主要从事高温封接微晶玻璃的研究㊂E-mail:2317672244@通信作者:袁㊀坚,博士,教授㊂E-mail:janeyuan@Effect of Na 2O on Properties of Diopside-Based Sealing Glass-Ceramics for Solid Oxide Fuel CellTAN Jinqi 1,XIN Caili 2,TU Hengyong 3,HAN Zhuangzhuang 1,LIU Bing 1,YUAN Jian 1,2(1.State Key Laboratory of Silicate Materials for Architectures,Wuhan University of Technology,Wuhan 430070,China;2.Hebei Shahe Glass Technology Research Institute,Shahe 054100,China;3.School of Mechanical Power and Engineering,Shanghai Jiao Tong University,Shanghai 200240,China)Abstract :In this paper,R 2O-RO-Al 2O 3-B 2O 3-SiO 2based sealing glass-ceramics with diopside as main crystalline phase was designed and prepared for the sealing of solid oxide fuel cell (SOFC).The effect of Na 2O content (0%~10%,mole fraction)on coefficient of thermal expansion (CTE),crystallization and sintering wetting property of sealing glass was analyzed,and the sealing interface between glass and SUS403stainless steel after high temperature and long time heat treatment was characterized.The results show that Na 2O can significantly improve the thermal properties of glass,the prepared glass samples can be obtained as glass-ceramics with main crystalline phase of diopside (CaMgSi 2O 6)after heat treatment in sealing temperature range.With the increase of Na 2O content,the crystal phase content of main crystal phase diopside is different,and coefficient of thermal expansion of glass-ceramics increases from 8.22ˑ10-6K -1before crystallization to 11.79ˑ10-6K -1,which can meet the thermal expansion match of SOFC sealing.When the Na 2O content is greater than or equal to 8%(mole fraction),the crystalline phase of high expansion calcium akermanite (Ca 2MgSi 2O 7)is precipitated in glass,which is not conducive to sealing.After sealing 4%(mole fraction)glass sample with SUS403at high temperature for 100h at 850ħ,the sealing interface is dense and firm without air pores.There is a Cr 2O 3layer at the interface and a thin layer of diopside which is denser than glass sealing body.The existence of these dense layers is第8期谭金奇等:Na2O对固体氧化物燃料电池用透辉石封接微晶玻璃性能的影响2923㊀beneficial to limit the diffusion of Na+from sealing glass to interface.Key words:sodium oxide;diopside;high temperature sealing glass-ceramics;solid oxide fuel cell;coefficient of thermal expansion;sealing interface0㊀引㊀言固体氧化物燃料电池(solid oxide fuel cell,SOFC)是以氢气(H2)或碳氢化合物等为燃料,通过氧化还原反应将化学能转变为电能的装置,具有能量转换效率高㊁燃料种类多㊁可提供高质余热等特点,是目前各国竞相研究开发的重点,也是我国未来能源政策的战略性选择之一[1-3]㊂SOFC通常在高温(750~1000ħ)下工作,封装材料作为SOFC的重要组成部分,其主要作用是将阴极㊁电解质㊁阳极组成的单电池与金属连接件结合构成电堆,同时防止电池中燃料气体和氧化气体的混合及泄漏,因此,SOFC的封接稳定性是电池器件长效运行的关键因素之一㊂SOFC自身较高的工作温度以及复杂的化学反应工况对封装材料提出了很高的要求[4-6]㊂玻璃作为无机封装材料,具有热膨胀系数(coefficient of thermal expansion,CTE)可调㊁化学稳定性好等优点,常被应用于传感器㊁电气绝缘子㊁电路板等场景下元器件的封装[7],但是,大多数封接玻璃如铋酸盐玻璃㊁钒酸盐玻璃㊁铅硅酸盐玻璃等,封接温度在400~700ħ,热膨胀系数通常低于9ˑ10-6K-1㊂SOFC中常用的典型的电解质材料为氧化钇稳定的氧化锆(YSZ),阳极为镍(Ni)与YSZ形成的多孔复合材料,阴极为掺杂锶的锰酸镧(LSM)与YSZ形成的多孔复合材料,电解质YSZ的CTE约为10.5ˑ10-6K-1,SOFC中用作连接件的SUS403或404不锈钢的CTE为(11~12)ˑ10-6K-1,因此,大多数的商用封接玻璃很难满足SOFC的特殊使用要求㊂通过在玻璃中析出晶体获得微晶玻璃,可赋予玻璃较高的热膨胀系数及较高的软化温度,因此设计和制备高温封接用微晶玻璃是解决上述问题的有效途径之一[8-9]㊂目前研究较多的含BaO铝硅酸盐玻璃体系,通过在玻璃中可控析出BaSiO3,CTE可以达到(10.5~12.5)ˑ10-6K-1,但是,有研究[10-11]表明富钡铝硅酸盐玻璃在长时间保温下析出钡长石BaAl2Si2O8,并发生由六方相至低膨胀的单斜相(CTE约为2.3ˑ10-6K-1)的晶型转变,导致封接失效,也有研究[12]报道BaO可能在封接界面与金属连接件中的铬(Cr)反应生成BaCrO4(CTE约为20ˑ10-6K-1), BaCrO4与玻璃和金属连接件的热膨胀系数不匹配,产生较大的热应力导致界面开裂,最终引起封接失效㊂在硅酸盐玻璃组成体系中,透辉石(CaMgSi2O6)的CTE约为11.6ˑ10-6K-1,具有高的热稳定性,相应的微晶玻璃被认为是有可能适用于SOFC的封接材料[13]㊂玻璃组成中引入氧化钠作为玻璃网络外体,可以调整玻璃黏度,改善封接界面润湿,同时对于调整玻璃的热膨胀系数也具有重要的作用㊂然而,关于碱金属氧化物(Na2O㊁K2O等)在SOFC工作条件下对电池整体性能的影响一直存在争议,有学者认为封接玻璃中的碱金属离子易发生迁移,使Crofer22APU表面氧化铝涂层溶解,并进一步与Crofer22APU中的Cr发生反应,在玻璃-金属界面形成铬酸盐,导致玻璃与金属脱粘[14],但相应的试验数据并不够充分㊂本文制备了以透辉石为主晶相的封接微晶玻璃,研究了Na2O对玻璃的析晶及封接特性的影响,并对玻璃与SUS403不锈钢的封接界面进行了表征㊂1㊀实㊀验1.1㊀原材料选择MgO(CaO)-Al2O3-SiO2相图中与透辉石主晶相对应的组成区域,K2O㊁ZnO和少量B2O3作为助熔剂,SrO与CaO㊁MgO作为碱土金属氧化物引入体系㊂所设计的玻璃的摩尔组成为:10%~15%CaO㊁10%~15%MgO㊁40%~55%SiO2㊁1%~3%Al2O3㊁1%~3%K2O㊁3%~8%ZnO㊁1%~4%B2O3和1%~3% SrO㊂试验所用原料均为化学纯试剂(购自国药集团),将原始玻璃组成记为N0,分别以2%㊁4%㊁6%㊁8%㊁10%(摩尔分数)的Na2O置换相应的SiO2,得到的玻璃组成相应记为N1~N5㊂1.2㊀玻璃样品制备称取与设计组成相应的原料混合均匀后置于刚玉坩埚中,在高温电炉中以3ħ/min的升温速率升温至1490ħ保温2h,将熔制好的玻璃熔体水淬后烘干,用玛瑙研钵研磨并筛分粒径小于等于48μm的玻璃粉2924㊀玻㊀璃硅酸盐通报㊀㊀㊀㊀㊀㊀第42卷末样品;将玻璃粉与质量分数为4.5%的聚乙烯醇溶液按质量比20ʒ1在玛瑙研钵中混合均匀,分别在金相试样镶嵌机上压制制备尺寸为ϕ10mm 的棒状试样和ϕ22mm 的圆片试样,将ϕ10mm 棒状试样于880ħ封接热处理1h,将ϕ22mm 的圆片试样置于马弗炉中以5ħ/min 的升温速率分别升温至700㊁750㊁800㊁850㊁900ħ后取出,待试样冷却后测量试样直径变化并计算烧结收缩率,用于表征玻璃的封接润湿特性;以SUS403不锈钢作为SOFC 连接件材料,将尺寸为10mm ˑ10mm 的不锈钢试样事先在酒精中超声清洗1h,将基础玻璃粉末与异丙醇以质量比5ʒ2的比例混合制备玻璃浆料,用抹刀将玻璃浆料均匀涂覆于不锈钢试样表面,浆料层的厚度约为1mm,涂覆后的不锈钢试样置于高温炉中以5ħ/min 的升温速率升至880ħ保温1h 完成封接,然后降至850ħ保温100h 后冷却至室温㊂1.3㊀测试与表征使用德国Netzsch DSC404F3型热分析仪对基础玻璃进行差热分析,以获得玻璃的特征温度并以此确定玻璃的封接温度,升温速率为10ħ/min,测试温度范围为28~1200ħ;使用上海麟文仪器有限公司的2012STD 型卧式热膨胀仪测量微晶玻璃热膨胀系数,升温速率为5ħ/min;采用Rigaku Ultima IV 型X 射线仪对研磨后的微晶玻璃样品进行XRD 分析,管电压为40kV,管电流为40mA,扫描范围为10ʎ~70ʎ,扫描速度为1(ʎ)/min;使用扫描电子显微镜(SEM)观察断面形貌,并用X 射线能谱(EDS)分析测试断面的元素分布㊂2㊀结果与讨论2.1㊀玻璃的特征温度图1㊀玻璃试样的DSC 加热曲线Fig.1㊀DSC heating curves of glass sample 图1为玻璃样品的DSC 曲线,图中T g 为玻璃转变温度,T p 为析晶峰温度,T x 为析晶初始温度,封接试验中通常将T g 以上50~70ħ作为封接玻璃的封接初始温度[15],将析晶峰温度T p 作为封接玻璃的析晶热处理温度,T x 和T g 的差值ΔT (ΔT =T x -T g )可以衡量玻璃的封接烧结和润湿特性[16]㊂在高于封接初始温度后,玻璃因软化而发生黏性烧结㊁气泡排除以及收缩致密,随着处理温度继续升高,玻璃黏度降低,玻璃与被封接表面发生润湿铺展,但另一方面,玻璃的析晶会导致黏度增大,一定程度上抑制玻璃的黏性流动㊂ΔT 越小,意味着烧结润湿和析晶过程有较大重叠,封接过程中烧结和润湿不足,造成封接失败㊂由图1可见,随着Na 2O 含量的增加,样品的玻璃转变温度T g 均显著降低,由N0的680.0ħ降至N5的603.0ħ,同时玻璃的析晶初始温度T x 和析晶峰温度T p 也呈降低趋势,析晶初始温度T x 由N0的863.8ħ逐渐降低至N5的836.1ħ,析晶峰温度T p 由N0的895.9ħ降低至N5的863.1ħ,因此,试验中将880.0ħ设定为封接保温温度㊂图1中N0~N5相应的T x 和T g 的差值ΔT 逐渐增大,分别为177.0㊁180.1㊁195.1㊁226.8㊁221.7㊁233.1ħ,即玻璃可进行烧结及黏性流动润湿的温度范围逐渐增大,更有利于玻璃的封接㊂进一步基于DSC 曲线,根据Ozawa 公式和Matusita-Sakka 方程[17-18]计算得到玻璃的动力学参数(n ,m )和结晶活化能E ,如表1所示,其中,n 是Avrami 参数,m 是晶相生长的维度㊂5组样品的结晶活化能在223.2~318.7kJ㊃mol -1,可以看出,加入Na 2O 后玻璃的析晶活化能在不同程度上发生降低,表明Na 2O 的加入能够促进玻璃析晶,表现为在DSC 曲线中除T p 处的析晶放热峰外,N3~N5在750~780ħ出现逐渐明显的弱放热峰㊂图2(a)为ϕ022mm 玻璃试样进行纽扣试验后的形貌,图2(b)为相应的烧结收缩率曲线㊂以ΔϕT /ϕ0作为达到该温度的烧结收缩率,ϕ0为试样初始直径,ΔϕT 为温度T 时试样的直径变化量,6组样品的烧结收缩率均在800ħ左右达到最大值,即玻璃在800ħ时已完成烧结致密化过程㊂N0的最大烧结收缩率为7.7%,而N1~N5的最大烧结收缩率分别为18.2%㊁19.5%㊁21.4%㊁20.0%㊁20.5%,说明随Na 2O 含量增第8期谭金奇等:Na 2O 对固体氧化物燃料电池用透辉石封接微晶玻璃性能的影响2925㊀加,玻璃的烧结致密化程度提高,这与DSC 的分析结果一致㊂封接玻璃纽扣试样的烧结收缩来自玻璃粉颗粒之间的黏性烧结,从DSC 测试结果中可以看出,N0~N5的ΔT 逐渐增大,即玻璃烧结及黏性流动润湿的温度范围逐渐增大㊂随着Na 2O 含量增加,玻璃中液相含量增加,过量液相会阻碍玻璃中气泡排除,导致玻璃的烧结收缩率降低㊂另外,N3~N5在750~780ħ出现逐渐明显的弱放热峰,表明N3~N5样品的析晶倾向增大,即析晶引起的黏度增大会抑制烧结收缩,因此,N4㊁N5的烧结收缩率降低㊂N2~N5试样在800ħ以后烧结收缩率下降表明试样的流动性增大,具有更好的润湿特性㊂表1㊀玻璃粉末的动力学参数和结晶活化能Table 1㊀Kinetic parameters and crystallization activation energy of glass powdersSample N0N1N2N3N4N5n3.2 3.2 3.2 3.7 3.8 3.9m 2.2 2.2 2.2 2.7 2.8 2.9E /(kJ㊃mol -1)318.7308.2281.9240.6250.9223.2图2㊀玻璃试样在不同温度下烧结后的外观形貌和烧结收缩率Fig.2㊀Appearance and sintering shrinkage of glass samples after sintering at different temperatures 2.2㊀微晶玻璃物相分析及晶相稳定性图3㊀880ħ保温1h 后微晶玻璃的XRD 谱Fig.3㊀XRD patterns of glass-ceramics after holding at 880ħfor 1h 图3为玻璃样品经880ħ保温1h 后的XRD谱㊂N0~N4的主晶相均为透辉石(CaMgSi 2O 6,PDF#86-0932),N4中开始出现少量钙镁黄长石(Ca 2MgSi 2O 7,PDF#76-0841);N5样品中透辉石的衍射强度明显降低,同时钙镁黄长石的衍射强度显著增加并成为主晶相㊂钙镁黄长石的热膨胀系数为32.1ˑ10-6K -1[19],远高于透辉石的热膨胀系数(11.6ˑ10-6K -1),有可能造成封接玻璃的热膨胀系数过大㊂设定850ħ为SOFC 工作温度,考察玻璃试样在SOFC 常规工作温度下长时间保温的析晶稳定性㊂图4为880ħ热处理1h 再850ħ保温100h 后微晶玻璃的XRD 谱㊂对比图3可见,6组玻璃样品中均没有产生新的析晶峰,且6组样品析晶峰的峰值也无显著变化,表明该玻璃晶相组成具有良好的稳定性㊂2.3㊀热膨胀分析微晶玻璃的热膨胀系数取决于玻璃中析出的主晶相以及残余玻璃相的特性,一方面,试样中析出的透辉石晶相可使微晶玻璃获得较高的热膨胀系数;另一方面,Na 2O 作为网络外体氧化物,其断网作用使玻璃网络结构疏松,导致微晶玻璃中残余玻璃相的CTE 也增加㊂图5为不同Na 2O 含量的封接玻璃的热膨胀曲线㊂2926㊀玻㊀璃硅酸盐通报㊀㊀㊀㊀㊀㊀第42卷从图5可观察到N0~N5样品的CTE 随Na 2O 含量的增加呈明显上升趋势,由N0的8.22ˑ10-6K -1增加到N5的11.79ˑ10-6K -1㊂Na 2O 在玻璃结构中的断网作用通常会降低玻璃的软化温度,N0的膨胀软化温度约为700ħ,而N1~N5在500~900ħ没有出现明显的膨胀软化点,其膨胀软化温度远远高于N0㊂N1~N5的软化温度及变化趋势与N0不同是因为试样中存在析晶行为,可以认为,就软化温度而言,在该封接玻璃组成体系中,Na 2O 对析晶的促进作用大于其作为网络外体的断网作用,这有利于封接件在SOFC 工作温度下的安全运行㊂图4㊀850ħ保温100h 后微晶玻璃的XRD 谱Fig.4㊀XRD patterns of glass-ceramics after holding at 850ħfor 100h 图5㊀不同Na 2O 含量的封接玻璃的热膨胀曲线Fig.5㊀Thermal expansion curves of sealing glass with different Na 2O content 2.4㊀封接界面表征图6(a)为N2/SUS403在空气中850ħ热处理100h 后封接界面的SEM 照片,图6(b)为N2/SUS403不锈钢结合界面EDS 线扫描图㊂图6(a)中不锈钢和封接微晶玻璃之间无裂纹㊁分离或剥落现象,保持了良好的界面结合㊂封接玻璃层内无明显气泡,可清晰观察到短柱状透辉石析晶,同时,在界面的SUS403一侧可观察到一个厚度约为3μm 的灰白色区域,EDS 线扫描结果显示此灰白色区域的Cr 和O 含量高于SUS403本体㊂Abe 等[20]的研究表明,当O 2含量较高时,O 2会同时与金属中的Cr 与Fe 反应形成氧化物,而当O 2含量较低时,O 2更倾向于与Cr 发生反应形成Cr 2O 3㊂Smeacetto 等[21]也发现SACN(SiO 2-Al 2O 3-CaO-Na 2O)玻璃与Crofer22APU 在空气中800ħ老化400h 后,Crofer22APU 中的Cr 从界面处向SACN 玻璃扩散30μm㊂由此可见,封接界面处氧含量较低,金属中的Cr 发生扩散并在玻璃与金属封接界面处与O 2发生氧化反应,从而导致界面处形成Cr 2O 3层㊂在界面处的微晶玻璃一侧,还可以观察到一个厚度约3μm 的浅色薄层,这可能与透辉石在界面处的异相核化有关[22]㊂界面处较为致密的透辉石层以及Cr 2O 3层有利于限制封接玻璃中Na +向界面的扩散,因此图6中没有观察到Na +在界面的扩散㊂图6㊀N2/SUS403不锈钢结合界面的SEM 照片和EDS 线扫描图Fig.6㊀SEM image and EDS line scan image of N2/SUS403stainless steel bonding interface第8期谭金奇等:Na2O对固体氧化物燃料电池用透辉石封接微晶玻璃性能的影响2927㊀3㊀结㊀论1)Na2O的加入能将玻璃的热膨胀系数提升至11.79ˑ10-6K-1,可满足固体氧化物燃料电池的封接匹配,同时,其高于850ħ的软化温度可满足SOFC较高的工作温度㊂2)随着Na2O含量的增加,玻璃的烧结收缩致密化程度提高,润湿性能得到改善㊂3)850ħ保温100h后没有发现新的晶相形成,说明试样具有良好的热稳定性㊂Na2O能促进析晶,但当Na2O含量大于8%(摩尔分数)时,体系中出现具有高热膨胀系数的钙镁黄长石,不利于SOFC的封接匹配㊂4)试样与SUS403的封接界面致密牢固,界面处形成的Cr2O3层和透辉石致密层有利于限制封接玻璃中的Na+向界面扩散㊂参考文献[1]㊀SINGHAL S C,KENDALL K.High-temperature solid oxide fuel cells:fundamentals,design,and application[M].New York:ElsevierAdvanced Technology,2003.[2]㊀MAHATO N,BANERJEE A,GUPTA A,et al.Progress in material selection for solid oxide fuel cell technology:a review[J].Progress inMaterials Science,2015,72:141-337.[3]㊀FERGUS J W.Sealants for solid oxide fuel cells[J].Journal of Power Sources,2005,147(1/2):46-57.[4]㊀MAHAPATRA M K,LU K.Glass-based seals for solid oxide fuel and electrolyzer cells:a review[J].Materials Science and EngineeringReports,2010,67(5/6):65-85.[5]㊀MAHAPATRA M K,LU K.Seal glass for solid oxide fuel cells[J].Journal of Power Sources,2010,195(21):7129-7139.[6]㊀TULYAGANOV D U,REDDY A A,KHARTON V V,et al.Aluminosilicate-based sealants for SOFCs and other electrochemical applications:abrief review[J].Journal of Power Sources,2013,242:486-502.[7]㊀RECEVEUR R A M,LINDEMANS F W,DE ROOIJ N F.Microsystem technologies for implantable applications[J].Journal of Micromechanicsand Microengineering,2007,17(5):R50-R80.[8]㊀RITUCCI I,AGERSTED K,ZIELKE P,et al.A Ba-free sealing glass with a high coefficient of thermal expansion and excellent interface stabilityoptimized for SOFC/SOEC stack applications[J].International Journal of Applied Ceramic Technology,2018,15(4):1011-1022. [9]㊀SINGH K,WALIA T.Review on silicate and borosilicate-based glass sealants and their interaction with components of solid oxide fuel cell[J].International Journal of Energy Research,2021,45(15):20559-20582.[10]㊀MEINHARDT K D,KIM D S,CHOU Y S,et al.Synthesis and properties of a barium aluminosilicate solid oxide fuel cell glass-ceramic sealant[J].Journal of Power Sources,2008,182(1):188-196.[11]㊀YANG Z.Chemical interactions of barium-calcium-aluminosilicate-based sealing glasses with oxidation resistant alloys[J].Solid State Ionics,2003,160(3/4):213-225.[12]㊀YANG Z,XIA G,KERRY D,et al.Chemical stability of glass seal interfaces in intermediate temperature solid oxide fuel cells[J].Journal ofMaterials Engineering and Performance,2004,13(3):327-334.[13]㊀SMEACETTO F,DE MIRANDA A,CHRYSANTHOU A,et al.Novel glass-ceramic composition as sealant for SOFCs[J].Journal of theAmerican Ceramic Society,2014,97(12):3835-3842.[14]㊀CHOU Y S,STEVENSON J W,CHOI J P.Alkali effect on the electrical stability of a solid oxide fuel cell sealing glass[J].Journal of theElectrochemical Society,2010,157(3):B348.[15]㊀SMEACETTO F,CHRYSANTHOU A,SABATO A G,et al.Glass-to-metal seals for solid oxide cells at the Politecnico di Torino:an overview[J].International Journal of Applied Ceramic Technology,2022,19(2):1017-1028.[16]㊀CHUNG J,INOUE H,YOSHIMOTO K,et al.Optical properties of novel oxyfluoride glasses on the systems of LaF3-LaO3/2-NbO5/2andLaF3-LaO3/2-NbO5/2-AlO3/2[J].Journal of the American Ceramic Society,2021,104(8):3963-3972.[17]㊀YILMAZ S,ATES A,ERCENK E.Crystallization kinetics of basalt-based glass-ceramics for solid oxide fuel cell application[J].Journal ofThermal Analysis and Calorimetry,2018,134(1):291-295.[18]㊀SINOUH H,BIH L,MANOUN B,et al.Thermal analysis and crystallization of the glasses inside the BaO-SrO-TiO2-NaPO3system[J].Journalof Thermal Analysis and Calorimetry,2017,128(2):883-890.[19]㊀MERLINI M,GEMMI M,ARTIOLI G.Thermal expansion and phase transitions inåkermanite and gehlenite[J].Physics and Chemistry ofMinerals,2005,32(3):189-196.[20]㊀ABE F,KUTSUMI H,HARUYAMA H,et al.Improvement of oxidation resistance of9mass%chromium steel for advanced-ultra supercriticalpower plant boilers by pre-oxidation treatment[J].Corrosion Science,2017,114:1-9.[21]㊀SMEACETTO F,SALVO M,FERRARIS M,et al.Glass-ceramic seal to join Crofer22APU alloy to YSZ ceramic in planar SOFCs[J].Journalof the European Ceramic Society,2008,28(1):61-68.[22]㊀SABATO A G,CEMPURA G,MONTINARO D,et al.Glass-ceramic sealant for solid oxide fuel cells application:characterization andperformance in dual atmosphere[J].Journal of Power Sources,2016,328:262-270.。
抗风化型PbOB2O3SiO2系及高光泽度SrOB2O3SiO2系低温玻璃釉的研究
分类号:密级:学号:2009398单位代码:10407硕士学位论文论文题目: 抗风化型PbO-B2O3-SiO2系及高光泽度SrO-B2O3-SiO2系低温玻璃釉的研究研究方向材料学专业名称材料工程研究生姓名吴魁导师姓名、职称钟盛文教授2011年10月25日江西·赣州摘要本文以PbO-B2O3-SiO2系统低温玻璃釉料为基础,研究了在该系统中不同PbO、B2O3含量时釉料表面的风化问题。
通过对釉料表面风化产物的显微结构进行观察,并结合能谱与红外光谱分析,探讨了以B2O3逐步代替PbO后对釉料表面风化情况的影响规律。
结果表明,随着PbO含量的减少,B2O3含量的增加,釉料表面的风化程度先加重,后减轻,在PbO含量为55%~50%,B2O3含量为15%~20%范围内时,釉料表面风化程度最为严重,并且釉料表面风化产物的组成也会随之改变:当PbO含量在65%~60%,B2O3含量在5%~10%范围内时,生成碱式碳酸铅;PbO含量在55%~50%,B2O3含量在15%~20%范围内时,生成碱金属的硼酸盐和硼的水化物;PbO含量在45%~40%,B2O3含量在25%~30%范围内时,生成碱金属的碱式碳酸盐和碱式碳酸铅。
本文还对高含铅量时的配方样品在高温潮湿环境下存放不同时间后的风化情况进行了研究,结果表明,返铅现象即釉料表面出现虹彩是釉料表面经风化后生成了少量的碱式碳酸铅所造成的,随着风化程度的加重,碱式碳酸铅的生成量增多,虹彩效果消失,风化产物呈白雾状覆盖于釉料表面。
进一步对抑制该系统釉料表面风化问题进行了研究,结果表明,少量加入CaO、MgO、SrO、BaO混合物对釉料抗风化性能的提高有一定作用,其中各氧化物的加入量分别为2%、1%、3%、2%,但如果加入量过多反而会降低釉料的抗风化性能;ZrO2加入量达到2%后,可以显著提高釉料表面的抗风化性能,并且不会提高釉料的使用温度;TiO2加入量达到2%后,也可以显著提高釉料的抗风化性能,但TiO2会使釉料乳浊程度明显增加,形成乳浊釉;加入La2O3会降低釉料的抗风化性能并且增大釉料的膨胀系数,导致产生明显裂纹,影响釉料品质。
铜浆料用ZnO-B2O3-SiO2-BaO玻璃的结构和性能
( SEM) 等表征方法,研究了 ZnO 含 量 对 其 结 构 和 性 能 的 影 响。 结 果 表 明, 随 着 ZnO 含 量 的 增 加, 玻 璃 试 样 中
性、导电性、耐电镀性等具有重要影响,且 MLCC 中铜浆料的附着强度、抗旱料侵蚀性、润湿性、方阻( 对电阻
浆料而言) 、烧结致密性等性能指标和玻璃粉本身的性能也有着密切关系。
对 铜 浆 料 用 封 接 玻 璃 已 经 开 展 了 相 关 研 究 , 选 用 的 玻 璃 体 系 主 要 有 Bi2 O3 -B2 O3 -ZnO [13] 、
ZnO-B2 O3 -SiO2 -CaO [14] 、 ZnO-B2 O3 -SiO2 [11] 、 Bi2 O3 -B2 O3 -SiO2 [15] 、 B2 O3 -SiO2 -BaO [16] 等。 马 国 超 等 [15] 发 现
B2 O3 -SiO2 -CaO 体系中的无铅玻璃粉具有良好的成玻性和合适的玻璃转化温度,与铜粉烧结较好,可用于制
备性能优良的铜浆料。 尚小东等 [16] 研究发现,匹配性良好且能低温烧结的 B2 O3 -SiO2 -BaO 钡体系玻璃能满
足 MLCC 的 电 学 性 能 及 可 靠 性 要 求。 Shim 等 [13] 通 过 改 变 Bi2 O3 -B2 O3 -ZnO-BaO-Al2 O3 -SiO2 玻 璃 体 系 中
of ZnO content, the molar ratio of BO / NBO,the average bridge oxygen number and the molar ratio of [ ZnO4 ] / [ ZnO6 ] all
各组分对SOFC硼酸盐封接玻璃系统的影响
( 6 5 0 ~ 9 0 0 ℃) 所用的封接材料 。
化物燃料 电池( S o l i d O x i d e F u e l C e l l , S O F C ) 是以氧化
物材料为电池各部件材料 , 是一种电化学连续发电装
第3 4 卷第 2期 2 0 1 3 年 6月
《 陶瓷学报》
J 0URN AL OF CERANⅡCS
Vo 1 . 3 4 . No . 2 J u n. 2 01 3
文章编号 : 1 0 0 0 - 2 2 7 8 ( 2 0 1 3 ) 0 2 — 0 1 5 1 - 0 6
置, 它可以将燃料气( 如氢气或天然气) 和氧化剂( 如氧 气和空气) 的化学反应能直接转化成电能 。它的能源 利用率可达 8 5 %一 9 0 %, 而且燃料的排放污染极低 ,
1 实 验
1 . 1 基础 封接玻 璃 的制 备
被称为 2 l 世纪的一种绿色发 电技术 【 l 卫 删。 阳极支撑
项 目《 抗积碳大规格 多功能层 S O F C单电池研 究( 编号 : 2 O 1 O G z H 0 0 8 3 ) 》 、 江 西省科技支撑 计划《 S O F c电催化过程的原位动态研究( 编
号: 2 0 o 9 z D G o 5 2 0 o ) 》 、 科技部国际科技合作计划项 目《 新型结构的高性能中温 固体氧化物燃料 电池的 电堆研究( 编号 : 2 0 0 9 D F A S 1 2 1 0 ) )
起, 形成固体氧化物燃料电池组堆 。目前对平板式固 体氧化物燃料 电池密封材料的研 究主要集中在硅酸 盐、 硼酸盐 、 磷酸盐为基础 的封接玻璃体系 以及云母 封接玻璃密封体系 刁 。硼硅酸盐微 晶封接玻璃具有 熔点低 , 化学稳定 陛强 、 热膨胀系数可调、 介电性能良
常见组分对玻璃性能的影响
常见组分对玻璃性能的影响玻璃是一种非晶态无机固体,通常由氧化硅和其他氧化物如氧化钠、氧化钙等组成。
不同的组分及其含量对玻璃的性能有着重要的影响。
下面将介绍一些常见组分对玻璃性能的影响。
1.氧化硅:氧化硅是玻璃的主要成分,对玻璃的力学性能和化学稳定性有着重要影响。
氧化硅的含量越高,玻璃的抗弯强度和硬度越高,但抗冲击性能较差。
此外,氧化硅还可以提高玻璃的耐腐蚀性,使其能够抵抗酸、碱等腐蚀性介质的侵蚀。
2.氧化钠:氧化钠是玻璃中常用的助熔剂,能够降低玻璃的熔点和粘度,促进玻璃的熔化和流动。
适量的氧化钠可以提高玻璃的透明度和抗冲击性能。
然而,过多的氧化钠会使玻璃变软,降低其力学性能和化学稳定性。
3.氧化钙:氧化钙能够提高玻璃的抗热震性能和抗热膨胀性能。
适量的氧化钙可以增加玻璃的热稳定性,减少因温度变化引起的应力和断裂。
然而,过多的氧化钙会降低玻璃的抗侵蚀性能和化学稳定性。
4.氧化硼:氧化硼是一种玻璃网络形成剂,能够改善玻璃的化学稳定性和热稳定性。
氧化硼的添加可使玻璃的抗侵蚀性能得到提高,同时提高玻璃的耐高温性,使其能够在高温下工作。
5.氧化铝:氧化铝是一种抗侵蚀性很强的氧化物,能够提高玻璃的耐腐蚀性。
氧化铝的添加可以增加玻璃的力学性能和化学稳定性,减少玻璃的热膨胀系数和水敏感性。
除了上述常见组分外,玻璃中还会添加其他的金属氧化物如氧化铁、氧化锆等,以及非金属氧化物如二氧化硫等。
这些组分的添加可以进一步改善玻璃的性能,如增加其导电性、改变其光学性质等,使玻璃能够满足不同的应用需求。
总之,玻璃的性能与其组分及其含量密切相关。
不同的组分能够对玻璃的力学性能、化学稳定性、热稳定性等产生各种影响。
因此,在制备特定性能的玻璃时,需要根据实际需求选择合适的组分及其含量。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第43卷第1 2期 2 0 1 6年1 2月 湖南大学学报(自然科学版)
Journal of Hunan University(Natural Sciences) Vo1.43,No.12
Dec.2 0 1 6
文章编号:1674—2974(2016)12—0044—06
ZrO2含量对Bi2O3一B2O3-SiO2系封接玻璃
刘小 磐 结构性能的影响 1.2十 ' 庞先兵 ,万 (1.湖南大学材料科学与工程学院,湖南长沙410082;2. 隆 ,宋冬冬 ,李荣辉 广东风华高科技材料股份有限公司,广东肇庆526000)
摘 要:采用熔融法制备了Biz O。一B O。-SiO 系封接玻璃.采用红外光谱、X一射线衍射、 综合热分析、电子扫描电镜、抗弯强度测试等表征方法研究了Zro 含量对玻璃试样的结构、 物相组成、软化温度、热膨胀系数、耐酸性和力学性能的影响.结果表明:当ZrO 质量分数低 于4 时,玻璃试样中没有晶体析出;当ZrO 质量分数大于等于4 时,试样中有Zr0 和 a—BizOs晶体析出.玻璃结构中主要存在EBO。],EBO ],EBiO。],Esio ]和EZrO ]基团.当 zrOz质量分数小于3 时,随着ZrOz质量分数的增加,玻璃试样的转变温度 和软化温度 Tf升高,膨胀系数降低,耐酸性增强,抗弯强度增加;当ZrO。质量分数为3 时,试样的T 和 Tf达到最大值为510℃和562℃,膨胀系数达到最小值6.92×10 K_。,抗弯强度达到最大 值49 MPa;继续增加ZrO 的含量,玻璃试样的转变温度 和软化温度Tf降低,膨胀系数增 大,耐酸性变差,抗弯强度降低. 关键词:ZrO ;Bi。O。;封接玻璃;耐酸性;膨胀系数 中图分类号:TG171 文献标识码:A
Effect of ZrO2 Content on Structure and Properties of Bi2 O3一B2 O3-SiO2 Sealing Glass
LIU Xiao—pan ・zt-PANG Xian—bing 。WAN Long 。SONG Dong—dong I LI Rong—hui (1.College of Materials Science and Engineering-Hunan Univ,Changsha,Hunan 4 10082,China; 2.Guangdong FengHua Advanced Technology(Holding)CO LTD,Zhaoqing。Guangdong 526000-China) Abstract:Biz O3一B2 O3-SiO2 sealing glass was firstly prepared by melting method.The effect of ZrO2 content on the phase composition,softening temperature,thermal analysis,acid resistance,microstruc— ture and mechanical properties of sealing glass was studied by infrared spectra,X—ray diffraction analysis, thermal expansion coefficient testing,scanning electron microscopy and three-point bending testing.The results showed that when the ZrO2 content was less than 4 ,crystal did not occurred in the glass sample, as it is known that when the ZrO2 content vcas equal to or more than 4 ,ZrO2 crystal and a—Bi2 O3 was found in the glass sample.EBO3],[BO4],EBiO3],Esio4]and[ZrO4]groups are the main components of the sealing glass.When the ZrO2 content was less than 3 and with the increased amount of ZrO2,the softening temperature,transition temperature,acid resistance and bending strength of the glass sample in一
收稿日期:2016-01_o5 基金项目:硅酸盐建筑材料国家重点实验室开放基金资助项目(SYSJJ2015—09);湖南省科技计划项且(JC3048);环境光催化应用技 术湖南省重点实验室开放课题项目(CCSU—KF-1504);上海航天八院sAST基金资助项目(2015044) 作者简介:刘小磐(1979一),男,湖北武汉人,湖南大学副教授,博士 十通讯联系人,E-mail:liuxiaopanjj@126.corn 第12期 刘小磐等:ZrO。含量对Bi O。一B2O。一SiO 系封接玻璃结构性能的影响 45 creased,while its thermal expansion coefficient decreased.Meanwhile,when the ZrO2 content was 3 , softening temperature and transition temperature of the glass sample reached the maximum value of 5 1 0℃ and 562℃,respectively,while the thermal expansion coefficient reached the minimum value of 6.92×10— 6 K_。,and the bending strength also reached the maximum value of 4 9 MPa.With the increase of ZrO2 content,the softening temperature,transition temperature,acid resistance and bending strength of the glass sample decreased,but its expansion coefficient increased. Key words:ZrO2;Bi2 O3;sealing glass;acid resistance;expansion coefficients
铅酸盐玻璃因为具有封接温度低、流散性好、折射 率高等优点,是目前使用最多的封接玻璃.但是铅在玻 璃制备及使用过程中的挥发和浸出对人体和环境会产 生严重的危害,世界各国都对铅玻璃的使用、开发做出 了严格限制_1 ].因此,开发低温无铅封接玻璃是目前 电子玻璃材料领域的研究热点.Bi与Pb在元素周期表 中位置相邻,铋酸盐玻璃性能大多与传统的铅玻璃相 近.此外,Bi。03还可提高玻璃的耐腐蚀性能及热稳定 性,所以铋酸盐玻璃在低温封接玻璃领域是当前公认 的铅玻璃的最佳替代品[3 ]. 目前,对于铋酸盐系封接玻璃的研究主要集中 在Bi2 o3一B2 O3一Si02_6j,Bi2 03一B2 03一ZnO[ 一 , Bi2O3-BaO-Si02_9 等体系.其中Bi203一B2O3一SiO2系 封接玻璃具有封接过程流动性好、不易析晶、软化温 度低等优点,适用于电子材料的中低温封接[1。。.但 是该体系玻璃也存在化学稳定性差等问题,限制了 其使用范围.相关文献研究[11]表明,在玻璃中引入 ZrO。,因为其阳离子电价高、场强大、极性强,能显 著提高玻璃的化学稳定性.但关于ZrO 对铋系封接 玻璃结构性能影响的系统研究还未见报道.本文通 过在Bi O。一Bz O。一Si0 系玻璃中加入ZrO ,研究了 Zr0 的加入量对该系玻璃的结构、物相组成、软化 温度、膨胀系数、耐酸性、力学性能的影响,探讨了其 影响机理. 1 实 验 1.1样品的制备 按表1中的玻璃理论配方准确称量各种原料 (均为分析纯),其中B。O。以硼酸的形式引入,其他 原料均以氧化物形式引入.各原料充分混合均匀后, 放入250 mL刚玉坩埚中,在硅碳棒电阻炉中,空气 气氛下以5℃/min的速率加热到1 300℃,保温1 h,水淬,球磨1O h(料球水比为1:1:1),烘干,过 200#筛即制得玻璃粉样品. 将不同配方的玻璃粉放入不同规格的石墨模具 中,在600℃,10 MPa下热压烧结30 min,随炉冷 却,制得玻璃试条. 表1玻璃的配方组成 Tab.1 Glass composition formula
1.2性能检测 采用SIEMENS_5O0O型X射线衍射仪分析了 不同ZrO。含量的玻璃粉在600℃烧结后的物相组 成,工作电压为40 kV,工作电流为250 mA,CuKa 辐射靶,扫描步长为0.02。,扫描范围为10。~70。;采 用NETZSCH—DIL402PC热膨胀仪测定试样的线 膨胀系数(试样:25 mm×5 mm×5 mm,空气环境 下,加热速率为5℃/min,温度范围为3O~600 ℃);将10 mm×10 mm×10 mm的不同配方玻璃 块样品用蒸馏水洗净,烘干后称其质量Go,然后将 其在25℃浸泡于5 H SO 中,2 h取出,超声清 洗,烘干后称其质量G,根据式(1)计算失重率. △G一(G。一G)/G。. (1) 取3个试样的平均值为该配方样品的失重率. 利用日本FEIQUANTA-200型扫描电子显微镜观 察腐蚀后玻璃的表面形貌.采用SKZ-500型数显抗 折试验机对试样进行抗弯曲强度检测(试样:50 mm ×6 mm×6 mm,跨距:30 mm,加荷速度:(9.8± 0.1)N/s).通过KBr压片法在傅里叶红外光谱仪 (SPEC TRUM one)上测量不同ZrO 含量玻璃试样 的红外吸收光谱,测定波数范围400 1 600 cm_。.
2结果与讨论 2.1 ZrO2含量对玻璃结构和物相组成的影响 图1为不同ZrO 含量玻璃试样的红外吸收光 谱.由图1可知,玻璃的吸收峰出现于1 200~1 400
