土压平衡盾构机的操作训练1000字
试谈土压平衡盾构机的工作原理
试谈土压平衡盾构机的工作原理土压平衡盾构机是由主盾构机、推进系统、土压系统、控制系统等部分组成的。
在施工过程中，主盾构机会在推进系统的作用下逐步向前推进，同时通过土压系统对隧道周围的土体进行控制和支护。
当盾构机前端进入土体时，会产生一定的土压力，这些土压力会通过土压系统来平衡盾构机的推进力，从而保持隧道的稳定和安全。
在工作过程中，土压平衡盾构机会根据具体的隧道工程需求来调整推进速度、土压力、支撑结构等参数，以确保施工过程中的平衡和稳定。
通过控制系统的实时监测和调整，盾构机能够在不同地质条件下进行隧道开挖，同时最大限度地减少对地下环境的影响。
总的来说，土压平衡盾构机的工作原理是通过土压力平衡盾构机的推进力，同时对周围土体进行控制和支护，从而保证隧道施工的安全和稳定。
随着技术的不断进步和完善，土压平衡盾构机在城市地下交通、排水、供水等工程中将发挥越来越重要的作用。
土压平衡盾构机是一种地下隧道工程施工中非常重要的设备，具有高效、安全、环保等优点。
其工作原理是基于土压力平衡盾构机的推进力，保持隧道稳定和安全。
盾构机的工作原理和结构都经历了多年的发展和改进，成为现代地下隧道工程施工中不可或缺的设备之一。
盾构机的推进系统是由推进缸和推进液压缸组成的。
在施工过程中，通过推进液压缸向前推动盾构机，进行隧道开挖。
为了减少推进液压缸的作用力，减缓盾构机推进的速度，以及避免土压力对盾构机前端的影响，需要进行土压平衡控制。
土压平衡系统会根据测量得到的土压力实时调节推进液压缸的作用力，使推进力与土压力保持平衡，确保盾构机的推进顺利进行。
在推进过程中，如果不及时进行土压平衡控制，就会导致盾构机在推进过程中受到不平衡的土压力，造成建筑物沉降、地下管道破裂等严重后果。
因此，土压平衡盾构机的土压平衡系统是隧道施工中的关键部分，它通过对土压力的控制，保证了盾构机的稳定推进。
令人印象深刻的是，土压平衡盾构机在隧道施工的同时，可以减少对地下环境的影响。
土压平衡盾构渣土改良技术总结
价值工程1概述南京某城际轨道交通工程为一站两区间，盾构区间隧道穿越地层主要有黏土、粉质黏土、粉土、含砾粉质黏土、全/强/中风化泥质粉砂岩、中风化砂砾岩，中风化岩岩石饱和单轴抗压强度最大值为9.74MPa ，最小值为1.89MPa ，平均值为4.39MPa ；区间地下水水位最高为地下1.8m ，以潜水和裂隙水为主，不具有承压性。
本工程区间隧道采用复合式土压平衡盾构掘进施工，其中渣土改良技术是非常重要的步骤，结合地质情况对渣土改良进行分析研究，根据实验室配合比调节提出改进方案，可以减少盾构机的磨损、降低渣土对盾构机的附着性，同时降低能耗，可以为同类型盾构施工提供参考及借鉴。
2渣土改良的材料在沙砾土层中，如果仅采用泡沫进行渣土改良，改善切削土体的流动性能力有限，加入量太少达不到改良的作用，加入量过大反而会造成土体的严重离析，可能出现渣土无法运输和压送的情况，造成盾构无法正常掘进。
因此，在加泡沫的基础上通过增加膨润土改善土体粒状构造，吸附在土体上的气泡和膨润土可以减少土体与刀盘的直接摩擦，改善土体的塑流性，增加切削下来的土体的黏聚力，同时又能降低土体的渗透性。
渣土改良剂能较好解决以上问题，在盾构机掘进时，向开挖面、土仓等处加注改良添加剂。
目前常用的渣土改良剂包括膨润土、泡沫剂、高分子聚合物、增粘剂等，不同种类改良剂的使用范围和改良效果有很大差别。
3影响盾构出渣的原因3.1地质原因盾构区间一穿越地层以强、中风化泥质粉砂岩、粉质黏土为主。
所涉及岩层均为软岩，遇水易软化，局部软岩和粉质黏土具有较高的黏粒含量，盾构掘进中有固结泥饼的风险。
盾构区间二穿越地层以沙砾岩、强风化闪长玢岩、粉砂岩为主。
产生的松散砂土易产生渣土离析、堵塞刀盘，盾构掘进中造成运渣困难的现象。
3.2掘进土体状态土体之间的相对运动决定了土体的流动性。
在盾构施工中，土体为流态时，螺旋输送机将无法运输，会发生土体管涌的风险；土体为固态时，易发生渣土堵塞现象。
土压平衡盾构机工作原理
土压平衡盾构机工作原理土压平衡盾构机是一种用于地下隧道施工的机械设备，它能够在不破坏地表的情况下进行隧道的开挖和支护。
相比传统的开挖方法，土压平衡盾构机具有施工安全、施工速度快、对周围环境的影响小等优点。
它的工作原理是利用盾构机的推进装置和掘进装置相互配合，通过对土壤的剥离和推进来实现隧道的开挖。
土压平衡盾构机主要由盾构体、推进装置、掘进装置和支护装置等部分组成。
工作时，盾构机首先进入工作区域，并进行钻孔和张拉导管的工作。
然后，开始进行掘进作业。
掘进装置首先钻入土壤中，然后通过旋转刀盘对土壤进行切削。
切削后的土层由盾构体上的切削腔集中导入盾构机内部。
此时，通过压泥管将过高的压力排出。
在土压平衡盾构机的施工过程中，土壤中压力是非常重要的，它能够确保隧道工作面保持稳定，并防止隧道塌陷。
土壤压力的平衡是软弱地层盾构施工中的关键，其中包括孔前土压力平衡、孔内土压力平衡和孔后土压力平衡。
在孔前土压力平衡过程中，当推进装置推进一定距离后，需要通过注浆或人工通过导管来向掘进面施加压力，使前方土层形成一定的土壤压力，以防止隧道的塌陷。
而在孔内土压力平衡过程中，盾构机夹持住已经掘进的管片，并通过向管片内注浆来施加一定的内部土压力，以抵抗外部土壤的压力，确保隧道工作面的稳定。
最后，在孔后土压力平衡过程中，盾构机通过推进土层，并及时排除剥离的土壤，使工作面后面的土层得到有效支撑，以防止隧道工作面后退。
土压平衡盾构机还包括封闭空腔和气压平衡系统。
封闭空腔是指隧道后方的可供施工人员和设备出入的空间。
通过保持封闭空腔内的空气压力略高于周围大气压力，可以防止地下水渗入和土壤坍塌。
气压平衡系统则是通过控制封闭空腔内空气的压力和流动方向，来保持稳定的工作环境，并降低地下水渗入的风险。
综上所述，土压平衡盾构机通过盾构体、推进装置、掘进装置和支护装置等部分的相互配合，以及土壤压力的平衡控制，实现了地下隧道的安全快速施工。
它的工作原理在于控制土壤压力，保持工作面的稳定，同时通过封闭空腔和气压平衡系统，确保施工环境的安全和可控。
土压平衡盾构机概念
土压平衡盾构机概念
土压平衡盾构机是一种用于在土中进行隧道挖掘的工程机械设备。
它是盾构机的一种类型，主要用于地下隧道工程的施工。
土压平衡盾构机的工作原理是通过在盾构机前端设置推进挡土板，来平衡土层的压力，防止土压力过大造成隧道坍塌。
盾构机的前端还配备有刀盘，通过旋转切割土层，并将土层运输到后方的输送系统中。
土压平衡盾构机主要由推进装置、刀盘、导向系统、控制系统和输送系统等组成。
推进装置可以通过液压驱动，推进盾构机前进。
刀盘上的刀片可以根据土层类型进行更换，以实现最佳切割效果。
导向系统用于保持盾构机的方向稳定，控制系统则用于操作盾构机的运行。
输送系统负责将挖出的土层从隧道中运输出来。
土压平衡盾构机在隧道施工中具有高效、安全、低风险等特点。
它可以适应各种土层类型的挖掘，并且由于使用了土压平衡技术，可以最大程度地保护隧道周围的土体，减少地表沉降和其他地质灾害的风险。
同时，土压平衡盾构机还可以进行人工开挖和管片施工等工作，是一种多功能、高效的隧道施工设备。

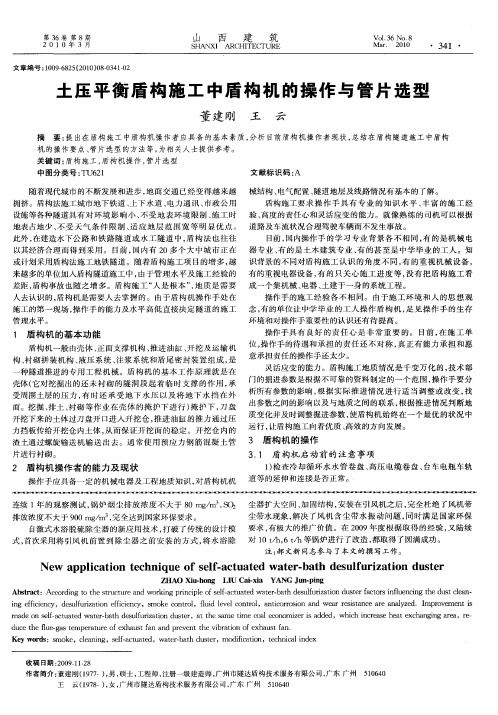

土压平衡盾构施工中盾构机的操作与管片选型
来越多 的单位加 入盾构隧道施工 中 ， 由于管理水 平及施 工经验 的 有 的重视 电器设备 ， 的只关 心施 工进 度等 ， 有把 盾构施 工看 有 没
差距 ， 构事故也 随之增 多 。盾 构施 工 “ 盾 人是 根本 ” 地 质是 需要 成一个集 机械 、 ， 电器 、 土建于一身 的系统工程 。 人 去认识 的 ， 盾构机是需要人 去掌握 的。由于盾 构机操作 手处在
第３ ６卷 第 ８期 ２ ０１０年 ３ 月
山 西 建 筑
ＳＨＡＮＸ Ｉ ＡＲＣＨ Ｉ ＴＥＣＴＵＲＥ
Ｖｏ ． ６ Ｎｏ． １３ ８
Ｍａ． ２ １ ｒ ００
・３ ４１ ・
文 章编 号 ：０ ９６ ２ （０ ０ ０ —３ １０ １０ —８ ５ ２ １ ）８０ ４ —２
地表 占地 少 、 受 天 气 条 件 限 制 、 应 地 层 范 围 宽 等 明 显 优 点 。 道路 及车流状况合理驾驶 车辆而不发生事故 。 不 适
此外 ， 在建造水下公 路 和铁路 隧道 或水 工隧道 中， 构法 也往 往 盾
目前 ， 国内操作 手 的学 习专业 背 景各不 相 同 ， 的是机 械 电 有
一
种隧道推进 的专用工 程 机械 。盾 构机 的基 本工 作原 理就是 在
操作 手要分 壳体 （ 它对挖 掘出的还 未衬 砌 的隧洞段 起 着临 时支 撑 的作用 ， 承 门的掘进参数是根 据不可靠 的资料 制定 的一 个范 围 ， 析所 有参数 的影 响 ， 据实 际 推进情 况进 行适 当调 整或 改变 ， 根 找 受 周 围土 层 的 压 力 ， 时 还 承 受 地 下 水 压 以 及 将 地 下 水 挡 在 外 有 出参数之 间的影 响以及 与地质之 间的联系 ， 根据 推进情况判 断地 面 。挖掘 、 土 、 排 衬砌 等作 业在 壳 体 的掩 护下 进行 ） 掩护 下 ， 刀盘 质变化并及 时调 整掘进参数 ， 盾构机始 终在一 个最优 的状 况 中 使 开挖下来 的土体过刀 盘开 口进入开挖仓 ， 推进油缸 的推力 通过压 运 行 ， 盾 构 施 工 向着 优 质 、 效 的方 向 发 展 。 让 高 力挡板传给开挖仓 内土体 ， 从而 保证开挖 面 的稳 定。开挖仓 内的 渣土通过螺旋输送 机输 送 出去 。通 常使 用预 应力 钢筋混 凝 土管 ３ 盾构 机 的操 作
中交天和8580mm土压平衡盾构机安全操作规程
中交天和8580mm土压平衡盾构机安全操作规程1．设备运行参数1.1主机参数盾构直径：8580mm 开挖直径：8634mm管片内径：7500mm 盾尾间隙：40mm刀盘结构形式：面板式开口率：36%刀盘转速： 0 -2.65rpm额定扭矩：20530KN.m 脱困扭矩：28740KN.m最大推进速度：80mm/min 最大推力：7600KN螺旋输送机最大出土量：615m³/h2. 操作规程及方法2.1开机前检查a.开始掘进前必须先检查各系统是否正常，泡沫、油、水、砂浆、油脂、膨润土等是否充足，渣土车是否到位；b.检查后配套轨道是否正常；c.检查盾构操作面板状态：螺旋输送机前闸门开启，螺旋机缩限位，管片拼装模式应无效。
有无其他报警提示；d.检查导向系统（PPS、演算工房等）工作是否正常；2.2掘进操作a.推进前必须将面板的螺旋输送机转速调节旋钮、刀盘转速调节旋钮、掘进速度旋钮等调至最小位；b.推进前必须先启动盾尾密封油脂泵，选定油脂孔，并选择自动位，如果实际需要可选择手动位；c.先按警报器三秒以上,再启动皮带机；d.再启动刀盘，根据显示的盾构滚动角正负状态选择刀盘转向，调整刀盘转速，并且同时选择手动或半自动方式启动泡沫系统；e.刀盘启动转速严禁调节过快，注意刀盘扭矩变化，若刀盘停转，先把转速调至最小再重新启动；f.慢慢开启螺旋输送机的后闸门，启动螺旋输送机，并渐渐增大螺旋输送机的转速；g.开始推进；h.掘进时应有一个人随时巡检盾构机各种设备的状态，如泵站噪声情况，液压系统管路是否渗漏，油脂及泡沫系统原料是否充足，轨道是否通畅，注浆是否正常等；i.主司机应时刻监视螺旋输送机的出渣情况，根据导向系统（PPS、演算工房等）调整盾构的姿势。
2.3 掘进结束2.3.1当掘进结束时，必须按以下顺序停止掘进：a. 停止注入泡沫、水、空气；b. 停止推进(注意按要求保持停机时的土压)；c. 逐步降低螺旋输送机的转速至零，停止螺旋输送机；d. 关闭螺旋输送机后闸门；e. 停止皮带机；f. 若刀盘扭矩较大，则可持续转动刀盘，在扭矩降低至一定程度时，减小刀盘转速至零，停止刀盘，这样有利于下次刀盘启动；3.维护保养要求3.1定期润滑3.1.1为了安全使用盾构机，增加各部位的使用寿命，减少故障率，必须按照要求进行维保。
土压平衡盾构机工作原理
土压平衡盾构机工作原理
土压平衡盾构机是一种用于地下隧道施工的机械设备，主要通过施加土压力来平衡施工工作面前方的土压力，保持工作面的稳定。
具体的工作原理如下：
1. 盾构机由盾构壳体、刀盘、密封门、推进系统、护盾螺旋输送机等组成。
2. 盾构机首先将自身移到施工段的尾端，并固定在隧道壁上。
3. 利用螺旋输送机将前方挖掘的土层推送到密封门后方，并将土层通过施工段的输送管道运出。
4. 盾构机通过液压缸向前推进一定距离，使刀盘在前方继续挖掘土层。
同时，通过调节液压缸的伸缩长度，控制挖掘过程中的土压力。
土壤的土压力抵消了盾构机的推进力，实现土压平衡。
5. 在盾构机推进的同时，隧道壁采取防护措施，如设置衬砌或喷射混凝土，以保持施工现场的稳定。
6. 通过不断向前推进和挖掘土层，盾构机逐渐完成了整个隧道的挖掘和推进作业。
这种工作原理可以保证隧道工作面的稳定，并避免地面塌陷等安全问题的发生。
同时，土压平衡盾构机还可以充分利用挖掘的土层作为支撑，减少了对其他支撑结构的依赖，提高了施工效率。
盾构机实习报告(共8篇)
盾构机实习报告（共8篇）第1篇：盾构实习报告实习总结前言实习是校园学习中的一个不可分割的有机组成部分，是校园学习中的一个非常重要的环节，也是加强专业知识认识和完善拓展知识的一个重要途径。
机电一体化专业作为一门实践性很强的专业，建立正确的专业思想，树立正确的专业知识学习态度有极其重要的影响作用，这些凸现了实习的必要性。
我于2012年5月来到南京地铁D3-TA12标项目部盾构机电维修组进行第一次专业认识实习。
作为一名接触专业知识不久的学生来说，这次认识实习对我很有启发意义。
来到学校两年了，我没能对专业产生一种感性认识，更准确地说缺乏一种专业技术，只是盲目的学习，不知道我们将来会干什么，所以我缺乏实践性。
虽然我在校学习成绩还好，但是总是感觉缺少实践性，没有学习的动力和方向。
这次实习让我第一次近距离接触工程建设。
这次实习让我找到了专业技术，找到了努力的方向，同时我也更加了解我应该怎样进行专业学习和锻炼。
（实习工地）正文【工程简介】1.1南京地铁3号线概况南京地铁3号线是一条南北客流主干线，贯穿大江南北、连接主城江北新城和东山新城，连接禄口机场、南京南站、南京火车站及江北火车站最重要的对外交通枢纽。
南京地铁3号线线路全长44.83千米，总投资为295.07亿元，工程于2010年1月开始实施，12月1日正式开工建设，2014年6月建成通车。
整个线路中，高架线2.4千米，地下线42.4千米。
1.2经过车站南京地铁3号线共设29座车站（28座地下站、1座高架站）。
线路最大站间距3459米，为浦珠路站-滨江路站过江区间；最小站间距780米，为浮桥站-大行宫站区间。
南京地铁三号线在江北林场设林场停车场，在江南双龙街立交附近设双龙车辆综合基地一座，在南京南站附近建设地铁3号-12.2刀盘与刀具本区间始发井下所使用的盾构机，外径为6450㎜、开挖直径为6480㎜。
刀盘上的刀具布置为：9把单刃滚刀、8把双刃滚刀、4把三刃中心滚刀、68把齿刀、8把周边刮刀。
土压平衡盾构
土压平衡盾构在现代城市建设中，隧道施工技术一直是一个备受关注的话题。
土压平衡盾构作为隧道施工中的重要技术手段，被广泛运用于地铁、隧道、水利工程等领域。
本文将介绍土压平衡盾构的工作原理、施工流程、应用领域以及发展趋势。
工作原理土压平衡盾构是一种通过对盾构机内部进行适当压力控制，使土体在掌握平衡条件下对盾构机的推进方向施加支护压力的施工方法。
其主要工作原理如下：1.土压平衡控制：通过盾构机内设的控制系统，对注入的压浆进行控制，使得盾构机内外的土压力保持平衡，避免挤压或塌陷的发生。
2.推力控制：由盾构机的主推进液压缸提供推力，推动盾构机朝着设计方向推进，同时根据隧道的地质条件，调整推进速度和力度，保证施工安全。
3.土体支护：在盾构机推进的同时，通过盾构机后部的支护系统提供对土体的支撑和加固，防止隧道倒塌。
施工流程土压平衡盾构施工流程一般包括以下几个步骤：1.现场勘察：对隧道工程的地质条件、地下管线等情况进行详细调查和勘察，了解地层情况，为后续施工提供数据支持。
2.盾构机铺设：将盾构机按照设计要求铺设在施工现场，进行机器调试和检验。
3.推进施工：启动盾构机，根据设计要求控制推进速度和土压平衡，逐步推进隧道施工。
4.土体处理：处理盾构机后部土体的排出和支护，防止土体坍塌，同时保护环境。
5.隧道验收：完成隧道的整体施工后，进行验收，确保施工质量和安全。
应用领域土压平衡盾构技术在地铁、铁路、公路、水利等领域均有广泛应用，其主要应用包括：•地铁隧道：土压平衡盾构在地铁隧道的施工中应用广泛，能够适应不同地质条件，提高施工效率和质量。
•水利工程：在水利隧道、排水管道等工程中，土压平衡盾构可以有效应对复杂的地下水文条件，保证施工安全。
•公路隧道：对于公路隧道的施工，土压平衡盾构可以减少交通影响，提高工程质量。
发展趋势随着城市化进程的不断加快，土压平衡盾构技术在隧道施工中将继续发挥重要作用，并呈现出以下几个发展趋势：•智能化：随着技术的不断发展，土压平衡盾构将趋向智能化，实现自动化控制和监测，提高施工效率和安全性。
土压平衡盾构工法
土压平衡盾构工法土压平衡式盾构(EPBS)自1974年在日本首次使用以来，以其独到的优势已广泛用于世界各地的隧道工程中。
1984年上海隧道工程股份有限公司在我国首次应用从日本引进的Φ4.36m简易土压平衡盾构建成了芙蓉江下水道总管工程，1988年上海隧道工程股份有限公司又以自己研制的Φ4.35m加泥式土压平衡盾构成功地穿越了软弱粘土和砂性土交错的复杂地层，建成了上海市南电缆过江隧道，这项技术获得1989年上海市科技进步一等奖，1990年国家科技进步一等奖。
目前，EPBS在上海地铁、市政、能源等工程建设中得到更为广泛的应用，实践证明，EPBS固其能较好地控制地表沉降，保护环境．适应在市区和建筑密集处施工等优点在我国正走向普及。
EPBS 在上海等地成功的应用和推广也使我国盾构隧道施工技术进入了国际先进的行列中。
1 特点EPBS是在局部气压式盾构和泥水加压式盾构基础上发展起来的一种适用于饱和含水软弱地层中施工的新型盾构，其施工方法是为了保持开挖面的稳定，在切削刀盘后的密封腔内充填开挖下来的土砂，并保持一定压力的一种方法。
本工法主要特点有：1.1施工中基本不使用土体加固等辅助施工措施，节省进洞技术措施费，并对环境无污染：1.2据土压变化调整出土和盾构推进速度，易达到工作面的稳定，减少了地表下沉：1.3对掘进土量和排土量能形成自动控制管理．机械自动化程度高、施工速度快；2 适用范围本工法一般不需辅助技术措施．本身具备改善土体的性能，因此能适应多种环境和地层的要求。
可在砂砾、砂、粉砂、粘土等压密程度低，软、硬相间的地层，以及砾层、砂层等封闭式府构无法适应的地层中使用。
土压平衡式盾构可以分为两类，一类是在粘性土地层中将开挖下来的土体直接充填在切削腔内，用螺旋输送机调整土压。
使土舱内土体与开挖面水土压平衡；另一类是在砂性土地层中向开挖下来的土砂中加入适量的水或泥浆，添加剂等，通过搅拌以匀质、具有流动性的土体充填土舱和螺旋机，达到工作面的稳定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土压平衡盾构机的操作训练1000字
土压平衡盾构机是一种用于地下隧道开挖的重要工程机械，它的操作需要经过专门的训练和技术掌握。
下面我来介绍一下土压平衡盾构机的操作训练内容，希望能够对您有所帮助。
1. 了解盾构机的工作原理和结构：操作员需要熟悉盾构机的工作原理和各部分的结构，包括前部掘进室、土压平衡系统、推进机械、盾体支架和后部施工区等。
只有清楚了解机器的构造和工作原理，才能更好地进行操作。
2. 学习安全操作规程：操作员要熟悉盾构机的操作规程和安全操作规定，学会正确使用各个操作手柄和控制面板。
要注意安全防护装备的佩戴和维护，了解紧急情况下的紧急停车和撤离程序。
3. 负责设备检查和维护：操作员需要定期检查和维护盾构机的各个部分，包括润滑油的添加和更换、各个传动装置的调整和紧固、液压系统的检查和维护等。
4. 掌握掘进工艺和土压平衡原理：操作员要了解盾构机的掘进工艺和土压平衡原理，掌握安全掘进的步骤和注意事项。
还需要熟悉土压平衡控制系统，能够调整和控制盾构机的前进速度、推进压力和泥浆流量。
5. 学习应对常见故障和问题：操作员需要学习识别和处理盾构机常见的故障和问题，可以通过模拟训练和实际操作中的案例进行学习。
同时要了解维修团队的联系方式，遇到无法解决的故障及时报告和请教。
6. 熟练运用弱电系统和监控系统：盾构机上有各种传感器和监控系统，操作员需要学会运用这些设备，实时了解机器的运行状态、土压平衡情况和施工进度。
7. 掌握应急处理和紧急情况的应对：操作员需要定期进行紧急情况的模拟演练，熟悉紧急停车和撤离程序，并且要掌握施工现场的急救知识和紧急救援联系方式。
以上是土压平衡盾构机操作训练的一些内容，希望能够对您有所帮助。
在实际操作过程中，操作员应当严格按照相关规定操作，确保施工安全和工程质量。
