数字逻辑参考考点
第一章：1、二进制转十进制十进制转二进制
2、二进制算术运算特点（P8）
3、求反码，补码
第二章：1、三种基本逻辑运算
2、反演定理+对偶定理
3、逻辑函数的表示方法。（以填空为主）（两图一表一式）
4、最小项的重要性质（P35~P36）
5、卡诺图（考10分大题，图形标准形如P43图2.6.1（c））
上图类似题型一定要掌握！！切记！！
第三章：1、了解二极管中与门和或门的画法（P71~72）
2、考P132图3.5.34的电路图
类似题型：
本章以填空题为主，分值不大。没时间复习可以放弃
第四章：1、编码器的概念
2、优先编码器的图
3、译码器的作用
4、P201 竞争、竞争-冒险的概念、竞争-冒险产生的原因
5、课后习题：题4.5 4.12 4.18 4.19 （其中题4.19是我当年考试最后一个大题设计题的第一题的题型，占15分）（这题型仅供参考，因为每年第四章的大题题型都有所不同）
第五章：1、P215 触发器的3种触发方式触发器的4种类型
2、掌握4种类型触发器的特性表和特性方程
3、掌握三种触发方式的动作特点，会画出相应的波形图
上图的题是每年必考题型，务必掌握！！类似参考题型为：习题5.7 5.10
5.11 5.13 5.16 5.18（其中5.18的12张图全部画出波形图，并总结出相应的规律）
第六章：1、P259时序逻辑电路的特点
2、P261按输出信号划分时序电路
3、P316例6.4.1和P319例6.4.2，务必一定要掌握！！按照往年的惯例，这作为分析题的最后一个大题，占15分，分值相当大！！要求熟读、理解并熟记每一步解题步骤，考试的时候，务必按顺序把每一步写清楚！！）
4、习题6.13 6.15 6.18 6.19 6.20 务必要掌握，这也是考试必考题型之一，理解清楚每一步解题步骤。。这类题型难度较大，也许不是每一位同学都能够完全理解，尽自己最大的努力，能理解多少就理解多少，考试不要留空，能写多少写多少
第七章：1、P355~P356半导体存储器的种类（只读存储器和随机存储器）
2、按制造工艺分：双极性和MOS型
第八章：1、P392 PAL的特点
2、P402 GAL的特点
熟记下表，填空题会考
例题：
第十章：熟记以下这句话，特别是红色的字体，考试必考！！（填空题）
555定时器是一种多用途的数字—模拟混合集成电路，利用它能极方便的构成施密特触发器，单稳态触发器和多谐振荡触发器
第十一章：P507页D/A转换器
习题11.1 11.2
备注：第1、3、7、8、10、11章为选学章节，考试考的内容基本分布在填空题，所占分值不大，大家不用花太多时间。但是那些概念性的东西，要背的文字，一定要背下来，这些分不能丢。大家复习的时候，主要看2、4、5、6章，争取把大题拿下！
数字逻辑
数字逻辑在线考试复习资料 单选题 2.八路数据选择器应有( B )个选择控制端 A2 B3 C6 D8 3.指出下列电路中能够把串行数据变成并行数据的电路应该是（C ） A JK触发器 B 3/8线译码器 C移位寄存器 D十进制计数器 下列四个数中与十进制（163）10不相等的是( A) A(43)16 B(10100011)2 C(000101100011)8421BCD D(1001000011)8 1.一个T触发器，在T=1时，来一个时钟脉冲后，则触发器( D ) A 保持原态 B 置0 C置1 D 翻转 9.n级触发器构成的环形计数器，其有效循环的状态数为（A ） An个 B2n方个 C2n-1个 D 2n个 2.若逻辑表达式为P=（A+B）?（A+C）?（A+D）,则可以用来实现该逻辑表达式功能门的是(D ) A 与门 B 或门 C 非门 D 或与门 1.为了使时钟控制的RS触发器的次态为1，RS的取值应为（B） A RS=00 B RS=01 C RS=10 D RS=11 2.TTL电路中，高电平VH的标称值是（C）
B 2.4V C 3.6V D 5V 10.个数据选择器的地址输入端有3个时，最多可以有（C ）个数据信号输出 A 4 B 6 C 8 D 16 3.使用256x4位EPROM芯片构成2048x32位存储器，共需EPROM芯片____片 (A) A 64 B 32 C 48 D 16 5.十进制数25转换为二进制数为（ D ） A 110001 B 10111 C 10011 D 11001 4.下列说法正确的是（A） A 已知逻辑函数A+B=AB，则A=B B 已知逻辑函数A+B=A+C，则B=C C 已知逻辑函数AB=AC，则B=C D 已知逻辑函数A+B=A，则B=1 5.A+BC=(C) A A+B B A+C C (A+B)(A+C) D B+C 6.既考虑低位进位，又考虑向高位进位，应选用(C ) A 编码器 B 半加器 C 全加器 D 计数器 7.十进制数78所对应的二进制数和十六进制数分别为( B)
数字逻辑复习题
数字逻辑复习 第一章开关理论 考点：1.进制的转换(选择填空) 2.逻辑函数的化简 3.卡若图化简 4. 用与非门进行逻辑设计 课后试题 用布尔代数化简下列各逻辑函数表达式 (1) F=A+ABC+A+CB+= A+BC+ (2) F＝(A+B+)(A+B+C) = (A+B)+C= A+B (2) F＝ABC+ABD+BC+ABCD+B= AB+BC+BD (3) F== BC (5) F=＝ 9.将下列函数展开为最小项表达式 (1) F(A,B,C) = Σ(1,4,5,6,7) (2) F(A,B,C,D) = Σ(4,5,6,7,9,12,14) 10.用卡诺图化简下列各式 （1） 化简得F= (2) 化简得F= （3） F(A,B,C,D)=∑m(0,1,2,5,6,7,8,9,13,14) 化简得F= (4) F(A,B,C,D)=∑m(0,13,14,15)+∑(1,2,3,9,10,11)
化简得F= 11.利用与非门实现下列函数，并画出逻辑图。 F== 参考试题： 1、C A BC C A AB C B A F ++++=),,(1 (用代数法化简) 1 )1(1=+++=+++=++++=B C C A C B C A A C BC C A B A F 2、∑∑+=m d D C B A F )5,2,0()14,13,12,10,9,8,6,4(),,,(2（用卡诺图法化简） 3、用公式法化简逻辑函数：Y ＝A'BC +(A+B')C 答：Y ＝A'BC +(A+B')C ＝（A'B ）C ＋（A'B ）' C ＝C 4．什么叫组合逻辑电路中的竞争－冒险现象？消除竞争－冒险现象的常用方法有哪些？ 答：由于竞争而在电路输出端可能产生尖峰脉冲的现象叫竞争－冒险现象。 消除竞争－冒险现象的常用方法有：接入滤波电容，引入选通脉冲，修改逻辑设计。 5、用卡诺图化简下列逻辑函数 ∑=)15,14,13,12,10,9,8,2,1,0(),,,(m D C B A F 解：画出逻辑函数F 的卡诺图。得到 C A D F +=2
数字逻辑参考考点
第一章：1、二进制转十进制十进制转二进制 2、二进制算术运算特点（P8） 3、求反码，补码 第二章：1、三种基本逻辑运算 2、反演定理+对偶定理 3、逻辑函数的表示方法。（以填空为主）（两图一表一式） 4、最小项的重要性质（P35~P36） 5、卡诺图（考10分大题，图形标准形如P43图2.6.1（c）） 上图类似题型一定要掌握！！切记！！ 第三章：1、了解二极管中与门和或门的画法（P71~72） 2、考P132图3.5.34的电路图 类似题型：
本章以填空题为主，分值不大。没时间复习可以放弃 第四章：1、编码器的概念 2、优先编码器的图 3、译码器的作用 4、P201 竞争、竞争-冒险的概念、竞争-冒险产生的原因 5、课后习题：题4.5 4.12 4.18 4.19 （其中题4.19是我当年考试最后一个大题设计题的第一题的题型，占15分）（这题型仅供参考，因为每年第四章的大题题型都有所不同） 第五章：1、P215 触发器的3种触发方式触发器的4种类型 2、掌握4种类型触发器的特性表和特性方程 3、掌握三种触发方式的动作特点，会画出相应的波形图 上图的题是每年必考题型，务必掌握！！类似参考题型为：习题5.7 5.10 5.11 5.13 5.16 5.18（其中5.18的12张图全部画出波形图，并总结出相应的规律） 第六章：1、P259时序逻辑电路的特点 2、P261按输出信号划分时序电路
3、P316例6.4.1和P319例6.4.2，务必一定要掌握！！按照往年的惯例，这作为分析题的最后一个大题，占15分，分值相当大！！要求熟读、理解并熟记每一步解题步骤，考试的时候，务必按顺序把每一步写清楚！！） 4、习题6.13 6.15 6.18 6.19 6.20 务必要掌握，这也是考试必考题型之一，理解清楚每一步解题步骤。。这类题型难度较大，也许不是每一位同学都能够完全理解，尽自己最大的努力，能理解多少就理解多少，考试不要留空，能写多少写多少 第七章：1、P355~P356半导体存储器的种类（只读存储器和随机存储器） 2、按制造工艺分：双极性和MOS型 第八章：1、P392 PAL的特点 2、P402 GAL的特点 熟记下表，填空题会考
数字逻辑第4章习题参考解答.docx
数字逻辑第四章参考解答: 4-5根据Demorgan定理，X +Y Z的补为XA+ZJ但这两个函数在 XYZ=110时都等于lo对于一个给定的输入组合，一个函数和其补函数怎么能都等于1呢？岀了什么错误？ 答：在利用定理时，没有考虑到运算先后顺序，正确的补函数应该为: (X+Y・ z) = x '(y ・ z) = x ©+z)=x y+x ‘z 4.7请写出下面各个逻辑函数的真值表. a) F = X'・Y + XVZ 可先简化为:F = X1(Y + rZ)=X f(Y + Z) X Y Z X・ Y+Z X f(Y+Z) 0 0 0 1 0 0 0 0 1 1 1 1 0 1 0 1 1 1 0 1 1 1 1 1 1 0 00 o 0 1 0 10 1 0 1 1 00 1 0 1 1 10 1 0 c) F二W+X' • (Y'+Z)二W+X' • Y'+X' • Z
4.25证明OR(n)可以采用(n・l)个0R(2)实现；NOR也能这样吗？证明你的结论。 解：根据逻辑定理： (兀1 + 兀2 + 兀3 + 兀4 + 兀5 +...) = ((((xl + 兀2)+ 兀3)+ x4)+ 兀5)+ .・.
第1次运算实现2个变量的OR,笫2次运算实现3个变量的OR, 第（ml ）次运算就可以实现n 个变量的OR 。 NOR 不能这样做：以3个变量为例：利用DeMorgan 9 s 定理 （（xl + 兀2）'+兀3）'=（兀1‘•兀 2'+x3）N （兀 1 + x2 + x3） 所以不能采用这种方式替换。 4.36对于XNOR,写出真值表，积之和表达式以及对应的与或结构 逻辑 图。 解：真值表 逻辑式：F = A B + A^逻辑图： 4.38采用题设条件如何得到反相器（题略）。 答：只能利用XNOR 实现，在逻辑表达式F = A ・B + A ・F 中，令B 或A 等于0 （将该输入端接地），即可实现反相器功能。 4.9请写出下面各个逻辑函数的标准和与标准积. a ） F = EJl ，2）= n ；JO,3） 标准和：F = X •厂+XY 标准积：F=（X+Y ）・（X4F ） b ） F = II 』1,2）= E B ⑶ 标准和：F = AB A B F 0 0 1 0 1 0 1 0 0 1 1
数字逻辑第4章习题参考解答
数字逻辑第四章参考解答： 4-5 根据Demorgan 定理，Z Y X ⋅+的补为'''Z Y X +⋅。但这两个函数在XYZ=110时都等于1。对于一个给定的输入组合，一个函数和其补函数怎么能都等于1呢？出了什么错误？ 答：在利用定理时，没有考虑到运算先后顺序，正确的补函数应该为： ()()()''''''''''Z X Y X Z Y X Z Y X Z Y X ⋅+⋅=+=⋅⋅=⋅+ 4.7请写出下面各个逻辑函数的真值表. a) Z Y X Y X F ⋅⋅+⋅=''' 可先简化为：()()Z Y X Z Y Y X F +=+⋅=''' c) F=W+X ’·(Y ’+Z)=W+X ’·Y ’+X ’·Z W X Y Z F W X Y Z F 0 0 0 0 1 1 0 0 0 1 0 1 1 1 1 1
h) F=(((A+B)’+C’)’+D)’=A’·B’·D’+C’·D’ 4.25 证明OR(n)可以采用(n-1)个OR(2)实现；NOR也能这样吗？证明你的结论。 解：根据逻辑定理： ()... () ()() () +x x + + + + x x x x = x x x x 2 1 ... 2 3 5 4 5 4 + + + 1+ 3 +
第1次运算实现2个变量的OR ，第2次运算实现3个变量的OR ，第(n-1)次运算就可以实现n 个变量的OR 。 NOR 不能这样做：以3个变量为例：利用DeMorgan ’s 定理 ()()()()'321'3'2'1'3'21x x x x x x x x x ++≠+⋅=++ 所以不能采用这种方式交换。 4.36 对于XNOR ，写出真值表，积之和表达式以及对应的与或构造逻辑图。 解：真值表 逻辑式：''B A B A F ⋅+⋅= 逻辑图： 4.38 采用题设条件如何得到反相器〔题略〕。 答：只能利用XNOR 实现，在逻辑表达式''B A B A F ⋅+⋅=中，令B 或A 等于0〔将该输入端接地〕，即可实现反相器功能。 标准和与标准积. a) ()()∏∑==Y X Y X F ,,3,02,1 标准和：Y X Y X F ⋅+⋅='' 标准积：()()''Y X Y X F +⋅+=
数字逻辑电路_南京理工大学中国大学mooc课后章节答案期末考试题库2023年
数字逻辑电路_南京理工大学中国大学mooc课后章节答案期末考试题库2023年 1.缓存用于中间(intermediate)或者临时(temporary)数据的存储。 参考答案: 正确 2.一个byte由八个bit组成。 参考答案: 正确 3.在功能仿真阶段，设计者必须给出：（） 参考答案: 输入波形 4.一个双4选1数据选择器辅以门电路可以扩展为一个8选1数据选择器。 （） 参考答案: 正确 5.Intel2114是容量为1k×4位的MOS静态RAM，若要组成容量为8k×8位的 存储器，至少需要Intel2114（）片。 参考答案: 16
6.INL指的是（）。 参考答案: 积分非线性 7.SPLD是指同步可编程逻辑器件(synchronous programmable logic device)。 参考答案: 错误 8.可编程设计的方法分为图形输入和硬件描述语言输入两种。 参考答案: 正确 9.AD转换器的分辨率和精度是同一个指标。 参考答案: 错误 10.量化过程一般是没有误差的。 参考答案: 错误 11.逐次逼近是一种模拟到数字的转换方法。 参考答案: 正确
12.在R/2R型DAC中，（）。 参考答案: 有两种阻值的电阻 13.非易失的FPGA一般是基于：（） 参考答案: 反熔丝 14.CMOS是数字IC技术的主流。 参考答案: 正确 15.三态门有三个输出状态，除了高电平状态和低电平状态外，还有一个高阻输 出状态。 参考答案: 正确 16.如果电源移走，静态RAM中存储的数据将会丢失。 参考答案: 正确 17.以下对TTL与非门电路描述不正确的是（）。 参考答案: 输入端悬空会造成逻辑出错
2023大学_数字逻辑试题及参考答案
2023数字逻辑试题及参考答案 数字逻辑试题一. 填空题 1.在数字系统里，当某一线路作为总线使用，那么接到该总线的所有输出设备(或器件)必须具有 b 结构，否则会产生数据冲突。 a. 集电极开路; b. 三态门; c. 灌电流; d. 拉电流 2.TTL集成电路采用的是 b 控制，其功率损耗比较大;而MOS 集成电路采用的`是 a 控制，其功率损耗比较小。 a. 电压; b.电流; c. 灌电流; d. 拉电流 3. 欲将二进制代码翻译成输出信号选用 b ，欲将输入信号 编成二进制代码选用 a ，欲将数字系统中多条传输线上的不同数字信号按需要选择一个送到公共数据线上选用 c ，欲实现两个相同位二进制数和低位进位数的相加运算选用 e 。 a. 编码器; b. 译码器; c. 多路选择器; d. 数值比较器; e. 加法器; f. 触发器; g. 计数器; h. 寄存器 4. 卡诺图上变量的取值顺序是采用 b 的形式，以便能够用几何上的相邻关系表示逻辑上的相邻。 a. 二进制码; b. 循环码; c. ASCII码; d. 十进制码 5. 根据最小项与最大项的性质，任意两个不同的最小项之积为0 ，任意两个不同的最大项之和为 1 。 a. 不确定; b. 0 ; c.
数字逻辑试题二. 选择题 1.分别写出(或画出)JK、D、T和T四个触发器的特征方程、真值表和状态转换图。 2.请分别完成下面逻辑函数的化简。 1). F(ABC)(DE)__(ABCDE) 答：原式[(ABC)(DE)]__(ABCDE) ((ABC)DE))__((ABC)DE)DE (ABC)(ABC)DEDE((ABC)(ABC)) 2). F(ABC)(AC)(AB)(ABDEH) 答：原式的对偶式为： FABCACABABD(EH) A(BCCBBD(EH))A[CBBBD(EH)]=A 原式(F)(A)A 3.请分别说明A/D与D/A转换器的作用，说明它们的主要技术指标，并进一步说明在什么情况下必须在A/D转换器前加采样保持电路。 数字逻辑试题三. 简答题 1. 一个触发器有Q和Q两个互补的输出引脚，通常所说的触发器的输出端是指 Q ，所谓置位就是将输出端置成 1 电平，复位就是将输出端置成 0 电平。 2. 我们可以用逻辑函数来表示逻辑关系，任何一个逻辑关系都可以 表示为逻辑函数的与或表达式，也可表示为逻辑函数的或与表达式。 3.计数器和定时器的内部结构是一样的，当对不规则的事件脉冲计
数字逻辑电路实验_东南大学中国大学mooc课后章节答案期末考试题库2023年
数字逻辑电路实验_东南大学中国大学mooc课后章节答案期末考试题库2023年 1.下面四个选项，哪些能实现如下的功能表？【图片】 参考答案: __ 2.中规模组合逻辑电路实验中要注意一些问题，以下说法正确的是： 参考答案: 两个4选1数据选择器加一个或门可以扩展成一个8选1数据选择器；_ 输入端要注意高低位顺序；_控制端不能悬空，必须接有效的高电平或者低电平； 3.下面关于双D触发器7474的描述有哪些是正确的 参考答案: 清零端R是异步工作的，当R=‘0’的时候，触发器清零；_时钟端CLK是上升沿触发的；_每个触发器有两个输出端，其中一个是原变量输出，另一个是反变量输出； 4.下面关于计数器74161的说法哪些是正确的： 参考答案: 清零端CLR是异步工作的，当CLR=‘0’的时候，计数器清零；_当计数器使能端ENT和ENP都为’0’时，计数器保持当前的计数值不变；_只有当计数器记到“1111”的时候，计数器进位输出端RCO输出‘1‘，其他时候输出‘0’； 5.下面三个电路分别是什么模的计数器？【图片】 参考答案: 模6、模5、模6；
6.下面关于广告流水灯实验的说法哪些是正确的： 参考答案: 触发器时钟端接单脉冲按钮，可以帮助我们单步调试计数器功能；_将触发器的输出Q接到译码器74138的地址端A，其中Q2-->A2，Q1-->A1， Q0-->A0，不可接反；_如果广告流水灯的8个灯全亮，且74138供电正常，则需要检查74138的6脚是否接‘1’，5脚和4脚是否接‘0’； 7.下面关于序列发生器实验的说法哪些是正确的： 参考答案: 序列的长度决定了计数器的模值；_1个74161+1个3-8译码器，配合适 量的与非门，可以实现多个长度相同的序列发生器； 8.使用可编程逻辑器件设计电路的步骤：1编译；2输入原理图； 3下载；4 仿真验证结果；5创建新工程 参考答案: 5-2-1-4-3 9.下面关于可编程数字逻辑器件说法正确的是： 参考答案: 内部预置了大量易于实现各种逻辑函数的结构；_利用软件工具来进行设计； _有保持信息或控制连接的特殊结构；_是一种大规模的集成电路； 10.下面有关仿真说法正确的是： 参考答案: 功能仿真速度快，适合于复杂大系统的初步功能检查：_时序仿真速度比较
数字逻辑第5章习题参考解答
5.31 BUT门的可能定义是：“如果A1和B1为1，但A2或B2为0，则Y1为1；Y2的定义是对称的。”写出真值表并找出BUT门输出的最小“积之和”表达式。画出用“与非-与非”电路实现该表达式的逻辑图，假设只有未取反的输入可用。你可以从74x00、04、10、20、30组件中选用门电路。 解：真值表如下 利用卡诺图进行化简，可以得到最小积之和表达式为 Y1=A1·B1·A2’+A1·B1·B2’ Y2=A1’·A2·B2+B1’·A2·B2Y2 采用74x04得到各反相器 采用74x10得到3输入与非 采用74x00得到2输入与非
5.32做出练习题5.31定义的BUT 门的门级设计，要求以cmos 实现时使用的晶体管数目最少，可以从74x00、04、10、20、30组件中选用门电路.写出输出表达式（不一定是二级“积之和”）并画出逻辑图。 解：cmos 晶体管用量：反相器2个 2输入与非门4个 3输入与非门6个 为了尽量减少晶体管用量，可以采用下列表达式，以便实现器件的重复使用： F1=(A1·B1)·(A2’+B2’) =(A1·B1)·(A2·B2) ’= [(A1·B1)’+(A2·B2)’’]’ F2=[(A2·B2)’+(A1·B1)’’]’ 电路图： 晶体管用量：20只 （原设计中晶体管用量为40只） 5.34已知函数,,,(3,7,11,12,13,14)W X Y Z F =∑，说明如何利用练习题5.31定义的单个BUT 门和单个二输入或门实现F. 解：BUT 门输出采用最小项和的形式表达为 ()∑=2,2,1,114,13,121B A B A Y ，()∑=2,2,1,111,7,32B A B A Y 将两个输出相或就可以得到要求实现的函数。 5.19 指出用一块或多块74x138或74x139二进制译码器以及与非门，如何构建下面每个单输出或多输出的逻辑功能（提示：每个实现等效于一个最小项之和）。 解：a ）,,(2,4,7)X Y Z F =∑
数字逻辑电路习题参考答案
数字逻辑电路习题参考答案 1．下列四个数中最大的数是( B ) A.(AF) B.(001010000010) 168421BCD C.(10100000) D.(198) 210 2．将代码(10000011)转换成二进制数为（ B ） 8421BCD A.(01000011) B.(01010011) 22 C.(10000011) D.(000100110001) 223．N个变量的逻辑函数应该有最小项（ C ） 2A.2n个 B.n个 nnC.2个 D. (2-1)个 4．下列关于异或运算的式子中，不正确的是( B ) A.AA=0 B.=0 A,A, C.AA0=A D.A1= ,, 5．下图所示逻辑图输出为“1”时，输入变量（ C ） ABCD取值组合为 A．0000 B．0101 C．1110 D．1111 6．下列各门电路中，( B )的输出端可直接相连，实现线与。 A.一般TTL与非门 B.集电极开路TTL与非门 C.一般CMOS与非门 D.一般TTL或非门 7．下列各触发器中，图( B )触发器的输入、输出信号波形图如下图所示。
8．n位触发器构成的扭环形计数器，其无关状态数有( B )个。 A.2 nnn-n B.2-2n C.2n D.2-1 -第 1 页共 12 页 - 9．下列门电路属于双极型的是( A ) A.OC门 B.PMOS C.NMOS D.CMOS 10．对于钟控RS触发器，若要求其输出“0”状态不变，则输入的RS信号应为( A ) A.RS=X0 B.RS=0X C.RS=X1 D.RS=1X 11．下列时序电路的状态图中，具有自启动功能的是( B ) 12．多谐振荡器与单稳态触发器的区别之一是( C ) A.前者有2个稳态，后者只有1个稳态 B.前者没有稳态，后者有2个稳态 C.前者没有稳态，后者只有1个稳态 D.两者均只有1个稳态，但后者的稳态需要一定的外界信号维持 13．欲得到D 触发器的功能，以下诸图中唯有图（ A ）是正确的。
华南理工大学-数字逻辑(中文版)复习习题
华南理工大学-数字逻辑（中文版）复习习题数字逻辑复习题 一( 数制与编码 1(考点: (1)几种常用的计数体制，十进制、二进制、十六进制、八进制。 (2)不同数制之间的相互转换 (3)数制之间的加减。 2(练习题: (1)将二进制数10011.101转换成十进制数 (2)将十进制数241转化为二进制数。 (3)将16进制数20转为十进制数。 二(逻辑代数 1(考点: (1)逻辑代数是分析和设计逻辑电路的工具。应熟记基本公式与基本规则。 表一逻辑代数的基本公式 逻辑代数的基本规则: a.代入规则
对于任何一个逻辑等式，以某个逻辑变量或逻辑函数同时取代等式两端任何一个逻辑变量后，等式依然成立。 例如，在反演律中用BC去代替等式中的B，则新的等式仍成立: b. 对偶规则将一个逻辑函数L进行下列变换: ，，， ?? 0 ? 1，1 ? 0 所得新函数表达式叫做L的对偶式.。 对偶规则的基本内容是:如果两个逻辑函数表达式相等，那么它们的对偶式也一定相等。 基本公式中的公式l和公式2就互为对偶式。 c. 反演规则 将一个逻辑函数L进行下列变换: ，，， ?? ; 0 ? 1，1 ? 0 ; 原变量 ? 反变量，反变量 ? 原变量。所得新函数表达式叫做L的反函数。 利用反演规则，可以非常方便地求得一个函数的反函数。 (2)可用两种方法化简逻辑函数，公式法和卡诺图法。 公式法是用逻辑代数的基本公式与规则进行化简，必须熟记基本公式和规则并具有一定的运算技巧和经验。 a. 合并项法 b. 吸收法 c. 消去法 配项法 d.
卡诺图法是基于合并相邻最小项的原理进行化简的，特点是简单、直观，不易出错，有一定的步骤和方法可循。 2(练习题: (1)利用公式证明下列等式: AB，BCD，AC，BC,AB，C AB，BC，CA,AB，BC，CA (2)化简逻辑函数:
电子科技大学22春“计算机科学与技术”《数字逻辑设计及应用》期末考试高频考点版(带答案)试卷号：5
电子科技大学22春“计算机科学与技术”《数字逻辑设计及应用》期末考 试高频考点版（带答案） 一.综合考核(共50题) 1. 一个JK触发器的稳态个数和它可存储位二进制数分别是()。 A.4 B.3 C.2 D.1 参考答案：CD 2. CMOS电路的电源电压只能使用+5V。() A、错误 B、正确 参考答案：A 3. 一个多输入与非门，输出为0的条件是() A、只要有一个输入为1，其余输入无关 B、只要有一个输入为0，其余输入无关 C、全部输入均为1 D、全部输入均为0 参考答案：C 4. CMOS电路的电源电压只能使用+5V。() A.错误 B.正确 参考答案：A
某门电路对正逻辑而言是与非门，对负逻辑而言则是或非门。() A、错误 B、正确 参考答案：B 6. 如果一个时序逻辑电路中的存储元件受同一时钟信号控制，则属于同步时序逻辑电路。() T、对 F、错 参考答案：T 7. 下列哪个不是基本的逻辑关系()。 A、与 B、或 C、非 D、与非 参考答案：D 8. n级触发器构成的计数器最多可计2n个数。() A.错误 B.正确 参考答案：B 9. TTL电路使用的电源电压VCC=()。 A.0.2V B.0.8V C.3.6V D.5V 参考答案：D
10. 电平异步时序逻辑电路不允许两个或两个以上输入信号() A、同时为0 B、同时为1 C、同时改变 D、同时出现 参考答案：C 11. 一个十进制计数器，可以作为十分频器使用。() A.错误 B.正确 参考答案：B 12. 若A+B=A+C，则一定是B=C。() A.错误 B.正确 参考答案：A 13. 完全确定原始状态表中的五个状态A、B、C、D、E，若有等效对A和B，B和D，C和E，则最简状态表中只含()个状态 A、2 B、3 C、1 D、4 参考答案：A 14. (1000)8421BCD表示十进制数10。() A、错误
兰州大学22春“计算机科学与技术”《数字逻辑》作业考核题库高频考点版(参考答案)试题号2
兰州大学22春“计算机科学与技术”《数字逻辑》作业考核题库高频考点 版（参考答案） 一.综合考核(共50题) 1. TTL电路中，高电平VH 的标称值是()。 A.0.3V B.2.4V C.3.6V D.5V 参考答案：C 2. 由两个TTL或非门构成的基本RS触发器，当R=S=0时，触发器的状态为不定。() A.正确 B.错误 参考答案：B 3. 函数F(A，B，C)=AB+BC+AC的最小项表达式为()。 A.F(A，B，C)=∑m(0，2，4) B.F(A，B，C)=∑m(3，5，6，7) C.F(A，B，C)=∑m(0，2，3，4) D.F(A，B，C)=∑m(2，4，6，7) 参考答案：A 4. 图图3-16 A.正确 B.错误 参考答案：A
图图1-4 A.正确 B.错误 参考答案：A 6. 图图3-11 A.正确 B.错误 参考答案：B 7. 将十六进制数(4E.C)16转换成十进制数是()。 A.(54.12)10 B.(54.75)10 C.(78.12)10 D.(78.75)10 参考答案：D 8. 编码与译码是互逆的过程。() A.正确 B.错误 参考答案：A 9. 数字电路中用“1”和“0”分别表示两种状态，二者无大小之分。() A.正确 B.错误 参考答案：A
十进制数78所对应的二进制数和十六进制数分别为()。 A.1100001B，61H B.1001110B，4EH C.1100001B，C2H D.1001110B，9CH 参考答案：B 11. 图图4-9 A.正确 B.错误 参考答案：A 12. RS触发器、JK触发器均具有状态翻转功能。() A.正确 B.错误 参考答案：B 13. 图图1-17 A.正确 B.错误 参考答案：B 14. 集电极开路门有高电平、低电平、高阻等状态。() A.正确 B.错误 参考答案：B
福建师范大学22春“计算机科学与技术”《数字逻辑》作业考核题库高频考点版(参考答案)试题号2
福建师范大学22春“计算机科学与技术”《数字逻辑》作业考核题库高频 考点版（参考答案） 一.综合考核(共50题) 1. 状态图是一种无向图。() A.错误 B.正确 参考答案：A 2. 组合逻辑电路中的险象是由于()引起的。 A.电路未达到最简 B.电路有多个输出 C.电路中的时延 D.逻辑门类型不同 参考答案：C 3. 逻辑函数的表示方法中具有唯一性的是()。 A.真值表 B.表达式 C.逻辑图 D.时序图 参考答案：A 4. 三态门输出高阻状态时，()不正确的说法。 A.用电压表测量指针不动 B.相当于悬空 C.电压不高不低 D.测量电阻指针不动 参考答案：C
5. 利用三态门可以实现数据的双向传输。() A.错误 B.正确 参考答案：B 6. 数字电路中用“1”和“0”分别表示两种状态，二者无大小之分。() A.错误 B.正确 参考答案：B 7. 组合型PLA是由()构成。 A.与门阵列和或门阵列 B.一个计数器 C.一个或阵列 D.一个寄存器 参考答案：A 8. MOS集成电路采用的是()控制，其功率损耗比较小。 A.电压 B.电流 C.灌电流 D.拉电流 参考答案：A 9. 设计一个五位二进制码的奇偶位发生器，需要()个异或门。 A.2 B.3
参考答案：C 10. 在何种输入情况下，“或非”运算的结果是逻辑1()。 A.全部输入是0 B.全部输入是1 C.任一输入为0，其他输入为1 D.任一输入为1 参考答案：A 11. 八路数据选择器应有()个选择控制器。 A.2 B.3 C.6 D.8 参考答案：B 12. 在下列逻辑电路中，不是组合逻辑电路的有()。 A.译码器 B.编码器 C.全加器 D.寄存器 参考答案：D 13. 奇偶校验码能发现两位(或偶数位)出错。() A.错误 B.正确 参考答案：A
东北师范大学22春“公共课”《数字电路与数字逻辑》期末考试高频考点版(带答案)试卷号：5
东北师范大学22春“公共课”《数字电路与数字逻辑》期末考试高频考点 版（带答案） 一.综合考核(共50题) 1. 如逻辑变量A、B、C及其推理关系f，用逻辑代数表示出来为：逻辑函数F关于逻辑变量A、B、C的推理关系f的表达式记为()。 A.F=f(A，B，C) B.f=F(A，B，C) C.f=f(A，B，C) 参考答案：A 2. 寄存器按照功能不同，可分为以下哪两类?() A.计数器 B.基本寄存器 C.移位寄存器 D.数码寄存器 参考答案：BC 3. 当温度升高时，二极管的反向饱和电流将()。 A.增大 B.不变 C.减小 D.改变 参考答案：AD 4. 一位8421BCD码计数器至少需要()个触发器。 A.3 B.4 C.5 D.10
5. PLD编程连接点有哪几种形式?() A.固定连接 B.不固定连接 C.编程连接 D.不连接 参考答案：ACD 6. 二进制译码器相当于是一个最小项发生器，便于实现组合逻辑电路。() A.错误 B.正确 参考答案：B 7. RAM中的信息，当电源断掉后又接通，则原存的信息不会改变。() A.错误 B.正确 参考答案：A 8. 逻辑函数的表示方法中具有唯一性的是真值表，表达式。() A.错误 B.正确 参考答案：B 9. ADC0801～0805芯片具有三态输出锁存器，可以直接驱动数据总线，因此可与微处理器进行接口并且非常简单。() A.错误
参考答案：B 10. 将十进制数的整数化为N进制整数的方法是乘N取余法。() A.错误 B.正确 参考答案：A 11. 环形计数器如果不作自启动修改，则总有孤立状态存在。() A.错误 B.正确 参考答案：B 12. 编码与译码是互逆的过程。() A.错误 B.正确 参考答案：B 13. 单稳态触发器具有()功能。 A.定时 B.延时 C.整形 D.译码 参考答案：ABC 14. 一般门电路的为1-5，最多不超过()。 A.6
120道填空题参考答案数字逻辑要点
120余道填空题参考答案（* †号的不作要求） 一、数制和码制 1. 十进制数254.75的二进制编码11111110.11，十六进制编码FE.C 。 2. 将（459）编成（010*********）, （ 011110001100）38421BCD1。码余 3. 下列数中，哪个数最大 D （A、 B、C、D）o ______ A、二进制111 B、八进制110 C、十进制101 D、十六进制100 4. 下列哪个数是合法的8进制数B （A、B、C、D）o ________ A、128 B、120 C、912 D、1A2 5、已知[N]=10100101，则其[N]= 11011011 o 原补_______________________________________________________________ 5-1、 余3码10001000对应的2421码为 C A. 01010101 B.10000101 C.10111011 D.11101011 5-2在计算机中进行加减运算时常采用 D o、______________ A ASCII B原码C反码D补码 5-3、二进制小数-0.0110的补码表示为1.1010 o ____________________ 54、0的原码有2 形式，反码有2 形式，补码有1 形式 二、门电路 6 CMOS电路不用的输入端不能（能、不能）悬空。 ------------------ 7、CMOS'与非”门用的多余输入端的处理方法有： A o A、接逻辑“ 1 ” B、接逻辑“ 0” C、悬空 8、CMOS门电路的功耗比TTL门电路的功耗小（大、小）。---------- 1 11、OC 门的输出端相连可以实现线与。 †12、有两个TTL与非门，它们的关门电平分别为V=1.1V,V=0.9V ;开门oFFBoffA 电平分别为V=1.3V,V=1.7V。它们输出的高低电平均相同， A （A、nBon -------------
数字逻辑各章节重要知识考点
For personal use only in study and research; not for commercial use 第一章绪论 知识点1：编码、无权代码、有权代码 知识点2：数制、进制变换 知识点3：定点数、浮点数 知识点4：模拟信号、数字信号、模拟电路、数字电路 一、选择题 1、以下代码中为无权码的为（ CD ）。 A、8421BCD码 B、5421BCD码 C、余三码 D、格雷码 2、一位十六进制数可以用（ C ）位二进制数来表示。 A、１ B、２ C、４ D、16 3、十进制数25用8421BCD码表示为（ B ）。 A、10 101 B、0010 0101 C、100101 D、10101 4、在一个8位的存储单元中，能够存储的最大无符号整数是（ CD ）。 A、（256）10 B、（127）10 C、（FF）16 D、（255）10 5、常用的BCD码有（ CD ）。 A、奇偶校验码 B、格雷码 C、8421码 D、余三码 6、与模拟电路相比，数字电路主要的优点有（ BCD ）。 A、容易设计 B、通用性强 C、保密性好 D、抗干扰能力强 二、判断题（正确打√，错误的打×） 1、数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。（√） 2、格雷码具有任何相邻码只有一位码元不同的特性。（√） 3、八进制数（18）8比十进制数（18）10小。（×） 4、在时间和幅度上都离散的信号是数字信号，语音信号不是数字信号。（√） 三、填空题 1、数字信号的特点是在幅度上和时间上都是离散，其高电平和低电平常用 1 和 0 来表示。 2、分析数字电路的主要工具是逻辑代数，数字电路又称作逻辑电路。 3、常用的BCD码有 8421BCD码、2421BCD码、5421BCD码、余三码等。常用的可靠性代 码有格雷码、奇偶校验码等。 4、（10110010.1011）2=( 262.54 )8=( B2.B )16
数字电路考点汇总(精华版)

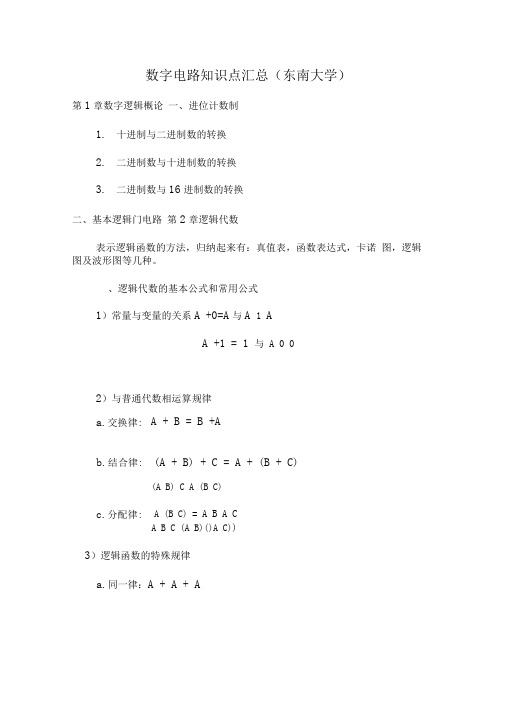

数字电路知识点汇总（东南大学） 第1章数字逻辑概论一、进位计数制 1.十进制与二进制数的转换 2.二进制数与十进制数的转换 3.二进制数与16进制数的转换 二、基本逻辑门电路第2章逻辑代数 表示逻辑函数的方法，归纳起来有：真值表，函数表达式，卡诺图，逻辑图及波形图等几种。 、逻辑代数的基本公式和常用公式 1）常量与变量的关系A +0=A与A 1 A A +1 = 1 与 A 0 0 2）与普通代数相运算规律 a.交换律: A + B = B +A b.结合律: (A + B) + C = A + (B + C) (A B) C A (B C) c.分配律: A (B C) = A B A C A B C (A B)()A C)) 3）逻辑函数的特殊规律 a.同一律：A + A + A
b.摩根定律：ABA b.关于否定的性质A = 二、逻辑函数的基本规则代入规则在任何一个逻辑等式中，如果将等式两边同时出现某一变量A的地方，都用一个函数L表示，则等式仍然成立，这个规则称为代入规则例如：A厂C ABC 可令L= B C 则上式变成A L A L = A L A B C 公式化简法 公式化简法就是利用逻辑函数的基本公式和常用公式化简逻辑函数，通常，我们将逻辑函数化简为最简的与一或表达式 1）合并项法: 利用A + A A 1或A B A B A,将二项合并为一项，合并时可消去 一个变量 例如：L= ABC ABC AB(C C) AB 2）吸收法 利用公式A A B A，消去多余的积项，根据代入规则 A B可以是任何一个复杂的逻辑式例如化简函数L= AB AD BE 解：先用摩根定理展开：AB = A B 再用吸收法 L= AB AD BE
