小波包分解与重构详解
小波包变换的特点与使用方法
小波包变换的特点与使用方法引言：小波包变换是一种信号处理技术，它具有许多独特的特点和广泛的应用。
本文将介绍小波包变换的特点和使用方法，并探讨其在信号处理领域中的重要性。
一、小波包变换的特点小波包变换具有以下几个独特的特点：1. 多分辨率分析：小波包变换能够对信号进行多尺度分析，即可以同时观察信号的整体特征和局部细节。
这使得小波包变换在信号处理中具有优势，可以更好地捕捉信号的特征。
2. 频率可变性：小波包变换可以通过选择不同的小波基函数来适应不同频率范围的信号分析。
这种频率可变性使得小波包变换在不同应用场景下具有更好的适应性和灵活性。
3. 能量集中性：小波包变换能够将信号的能量集中在少量的小波系数中，这使得信号的重要特征更容易被提取和分析。
相比于其他信号处理方法，小波包变换在信号压缩和特征提取方面具有更好的性能。
4. 时间-频率局部化：小波包变换能够在时间和频率上对信号进行局部化分析，即可以确定信号在不同时间和频率上的特征。
这种局部化分析使得小波包变换在信号处理中能够更准确地捕捉信号的变化和特征。
二、小波包变换的使用方法小波包变换的使用方法可以分为以下几个步骤：1. 选择小波基函数：根据需要对信号进行分析的频率范围，选择合适的小波基函数。
常用的小波基函数有Haar小波、Daubechies小波等。
2. 分解信号：将待分析的信号进行小波包分解，得到信号在不同尺度和频率上的小波系数。
分解过程可以通过迭代地对信号进行低通滤波和高通滤波来实现。
3. 选择重要系数：根据信号的特征和需求，选择重要的小波系数进行保留，而将较小的系数进行舍弃。
这可以通过设定阈值来实现，保留大于阈值的系数，舍弃小于阈值的系数。
4. 重构信号：根据保留的小波系数，进行小波包重构，得到近似信号和细节信号。
近似信号反映了信号的整体特征，而细节信号反映了信号的局部细节。
5. 进一步分析：根据需要，可以对重构信号进行进一步分析，例如特征提取、信号压缩等。

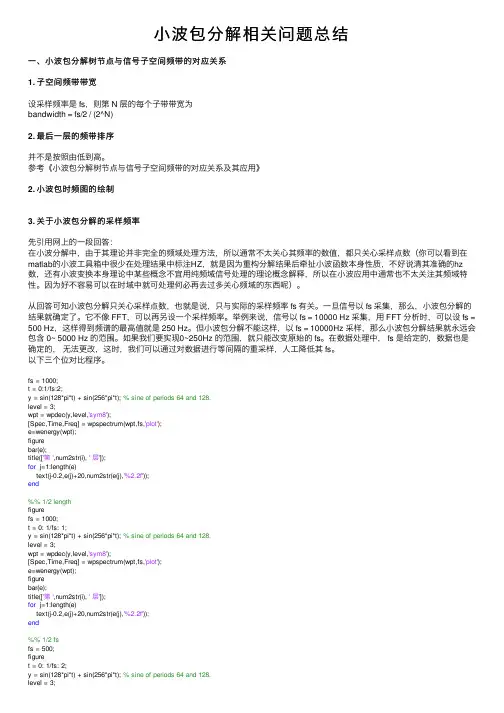

小波包分解相关问题总结
⼩波包分解相关问题总结⼀、⼩波包分解树节点与信号⼦空间频带的对应关系1. ⼦空间频带带宽设采样频率是 fs，则第 N 层的每个⼦带带宽为bandwidth = fs/2 / (2^N)2. 最后⼀层的频带排序并不是按照由低到⾼。
参考《⼩波包分解树节点与信号⼦空间频带的对应关系及其应⽤》2. ⼩波包时频图的绘制3. 关于⼩波包分解的采样频率先引⽤⽹上的⼀段回答：在⼩波分解中，由于其理论并⾮完全的频域处理⽅法，所以通常不太关⼼其频率的数值，都只关⼼采样点数（你可以看到在matlab的⼩波⼯具箱中很少在处理结果中标注HZ，就是因为重构分解结果后牵扯⼩波函数本⾝性质，不好说清其准确的hz 数，还有⼩波变换本⾝理论中某些概念不宜⽤纯频域信号处理的理论概念解释，所以在⼩波应⽤中通常也不太关注其频域特性。
因为好不容易可以在时域中就可处理何必再去过多关⼼频域的东西呢）。
从回答可知⼩波包分解只关⼼采样点数，也就是说，只与实际的采样频率 fs 有关。
⼀旦信号以 fs 采集，那么，⼩波包分解的结果就确定了。
它不像 FFT，可以再另设⼀个采样频率。
举例来说，信号以 fs = 10000 Hz 采集，⽤ FFT 分析时，可以设 fs = 500 Hz，这样得到频谱的最⾼值就是 250 Hz。
但⼩波包分解不能这样，以 fs = 10000Hz 采样，那么⼩波包分解结果就永远会包含 0~ 5000 Hz 的范围。
如果我们要实现0~250Hz 的范围，就只能改变原始的 fs。
在数据处理中， fs 是给定的，数据也是确定的，⽆法更改，这时，我们可以通过对数据进⾏等间隔的重采样，⼈⼯降低其 fs。
以下三个位对⽐程序。
fs = 1000;t = 0:1/fs:2;y = sin(128*pi*t) + sin(256*pi*t); % sine of periods 64 and 128.level = 3;wpt = wpdec(y,level,'sym8');[Spec,Time,Freq] = wpspectrum(wpt,fs,'plot');e=wenergy(wpt);figurebar(e);title(['第 ',num2str(i), ' 层']);for j=1:length(e)text(j-0.2,e(j)+20,num2str(e(j),'%2.2f'));end%% 1/2 lengthfigurefs = 1000;t = 0: 1/fs: 1;y = sin(128*pi*t) + sin(256*pi*t); % sine of periods 64 and 128.level = 3;wpt = wpdec(y,level,'sym8');[Spec,Time,Freq] = wpspectrum(wpt,fs,'plot');e=wenergy(wpt);figurebar(e);title(['第 ',num2str(i), ' 层']);for j=1:length(e)text(j-0.2,e(j)+20,num2str(e(j),'%2.2f'));end%% 1/2 fsfs = 500;figuret = 0: 1/fs: 2;y = sin(128*pi*t) + sin(256*pi*t); % sine of periods 64 and 128.level = 3;wpt = wpdec(y,level,'sym8');[Spec,Time,Freq] = wpspectrum(wpt,fs,'plot');e=wenergy(wpt);figurebar(e);title(['第 ',num2str(i), ' 层']);for j=1:length(e)text(j-0.2,e(j)+20,num2str(e(j),'%2.2f'));end⽐较⼀下三种情况的最后⼀层能量分布，我们可以发现，当改变 fs 时，能量分布也相应更改，这时由每⼀⼦带的带宽改变造成的。
小波包分解matlab
小波包分解matlab
小波包分解是一种信号处理方法，它可以将信号分解成若干个小波包，每个小波包包含了不同频率的信号成分。
这个方法在很多领域都有应用，比如图像处理、音频处理、生物信号处理等。
在matlab中，我们可以使用wavedec函数对信号进行小波分解。
而对于小波包分解，matlab也提供了相应的函数，如wpdec和wpcoef。
下面是一个简单的小波包分解的示例代码：
%生成一个随机信号
x=randn(1,256);
%设置小波包分解的参数
wname='db4'; %小波类型
level=3; %分解层数
%进行小波包分解
[wp,tree]=wpdec(x,level,wname);
%提取某个小波包系数
node=[2 1 1]; %小波包节点
coef=wpcoef(wp,tree,node);
%显示分解结果
subplot(2,1,1);
plot(x);
title('原始信号');
subplot(2,1,2);
plot(coef);
title('小波包分解后的信号');
运行上述代码后，我们可以看到分解后的信号包含了不同频率的信号成分，其中第二层第一个小波包内的信号成分最为明显。
需要注意的是，小波包分解需要选择合适的小波类型和分解层数，这个需要根据具体的应用场景进行选择。
同时，小波包分解的结果也可以用于信号压缩和特征提取等方面。
c语言 小波coff分解
c语言小波coff分解小波COFF分解是一种信号处理技术，它可以将原始信号分解成不同的频率成分。
在C语言中，我们可以使用小波变换算法来实现COFF 分解。
一、什么是小波COFF分解小波COFF分解是一种时间-频率分析方法，它将信号分解成不同的频率成分。
与傅里叶变换相比，小波变换可以提供更好的时间-频率局部化特性，能够更好地捕捉信号的短时特征。
二、小波变换算法小波变换算法是一种基于滤波器组的信号分解方法。
它通过不同尺度的小波函数与原始信号进行卷积运算，得到不同尺度的频率成分。
常用的小波函数有Haar小波、Daubechies小波、Symlet小波等。
三、COFF分解的步骤1. 导入信号：首先，我们需要导入待分解的信号。
可以通过读取文件或者生成模拟信号的方式获取原始信号。
2. 小波分解：使用小波变换算法对原始信号进行分解。
在分解过程中，我们需要选择合适的小波基函数和分解层数。
分解层数决定了信号被分解成的频率成分的数量。
3. 分解系数提取：在分解过程中，小波变换将原始信号分解成一个低频信号和一系列高频信号。
这些高频信号被称为分解系数，它们代表了信号在不同频率上的能量分布。
4. 重构信号：通过将分解系数与小波基函数进行卷积运算，可以重构出原始信号。
重构过程中，我们可以选择保留多少个高频信号，从而控制重构信号的质量。
四、COFF分解的应用1. 信号处理：COFF分解可以用于信号去噪、信号压缩等应用。
通过去除高频噪声成分，可以提高信号的质量；通过保留低频成分，可以实现信号压缩。
2. 图像处理：COFF分解可以用于图像去噪、图像压缩等应用。
通过分解图像，可以提取出不同尺度的图像细节，从而实现图像的增强和压缩。
3. 数据分析：COFF分解可以用于数据的频域分析。
通过分解数据，可以提取出数据的不同频率成分，从而了解数据的周期性和趋势。
五、小波COFF分解的优缺点小波COFF分解具有以下优点：1. 可以提供更好的时间-频率局部化特性，能够更好地捕捉信号的短时特征。
小波分析及小波包分析
小波分析及小波包分析在利用matlab做小波分析时，小波分解函数和系数提取函数的结果都是分解系数。
我们知道，复杂的周期信号可以分解为一组正弦函数之和，及傅里叶级数，而傅里叶变换对应于傅里叶级数的系数；同样，信号也可以表示为一组小波基函数之和，小波变换系数对应于这组小波基函数的系数。
多尺度分解是按照多分辨分析理论，分解尺度越大，分解系数的长度越小（是上一个尺度的二分之一）。
我们会发现分解得到的小波低频系数的变化规律和原始信号相似，但要注意低频系数的数值和长度与原始信号以及后面重构得到的各层信号是不一样的。
小波分解：具体实现过程可以分别设计高通滤波器和低通滤波器，得到高频系数和低频系数，并且每分解一次数据的长度减半。
小波重构，为分分解的逆过程，先进行增采样，及在每两个数之间插入一个0，与共轭滤波器卷积，最后对卷积结果求和。
在应用程中，我们经常利用各层系数对信号进行重构（注意虽然系数数少于原信号点数，但是重构后的长度是一样的），从而可以有选择的观看每一频段的时域波形。
从而确定冲击成分所在频率范围。
便于更直观的理解，小波分解，利用各层系数进行信号重构过程我们可以认为是将信号通过一系列的不同类型的滤波器，从而得到不同频率范围内的信号，及将信号分解。
小波消噪:运用小波分析进行一维信号消噪处理和压缩处理，是小波分析的两个重要的应用。
使用小波分析可以将原始信号分解为一系列的近似分量和细节分量，信号的噪声主要集中表现在信号的细节分量上。
使用一定的阈值处理细节分量后，再经过小波重构就可以得到平滑的信号。
小波常用函数[C,L]=wavedec(s,3,'db1');%用小波函数db1对信号s进行3尺度分解其中C为分解后低频和高频系数，L存储低频和高频系数的长度。
X=wrcoef(‘type’,C,L,’wname’,N)%对一维小波系数进行单支重构，其中N表示对第几层的小波进行重构X=wrcoef(‘a’,C,L,’wname’,3)%对第三层的低频信号进行重构，如果a变为d的话，表示对低频分量进行重构。
小波包变换matlab程序
小波包变换matlab程序小波包变换是一种信号分析的方法，可以对信号进行多尺度的分解与重构。
在Matlab中，我们可以使用Wavelet Toolbox来实现小波包变换。
本文将介绍小波包变换的原理以及如何在Matlab中进行实现。
我们来了解一下小波包变换的原理。
小波包变换是基于小波变换的一种扩展方法，它在小波变换的基础上进一步增加了尺度的变化。
小波包变换通过不断地分解和重构信号，可以得到信号的不同频率成分。
在小波包变换中，我们可以选择不同的小波基函数和分解层数，以得到适合信号特征的频率分解结果。
在Matlab中，我们可以使用Wavelet Toolbox中的函数实现小波包变换。
首先，我们需要通过调用`wavedec`函数对信号进行小波分解。
该函数的输入参数包括信号、小波基函数、分解层数等。
通过调用该函数，我们可以得到信号在不同频率尺度上的系数。
接下来，我们可以选择一些感兴趣的频率尺度，对系数进行进一步的分解。
在Matlab中，我们可以使用`wprcoef`函数对系数进行小波包分解。
该函数的输入参数包括小波包分析对象、系数所在的频率尺度等。
通过调用该函数，我们可以得到信号在指定频率尺度上的小波包系数。
除了分解，小波包变换还可以进行重构。
在Matlab中，我们可以使用`waverec`函数对系数进行小波重构。
该函数的输入参数包括小波包系数、小波基函数等。
通过调用该函数，我们可以得到信号的重构结果。
在实际应用中，小波包变换可以用于信号的特征提取、信号去噪等。
通过分解信号，我们可以得到不同频率尺度上的信号成分，从而对信号进行分析和处理。
在Matlab中，我们可以通过可视化小波包系数的方法，对信号进行频谱分析。
通过观察小波包系数的幅值和相位信息，我们可以了解信号的频率成分及其变化规律。
总结一下，在Matlab中实现小波包变换的步骤如下：1. 调用`wavedec`函数对信号进行小波分解，得到信号在不同频率尺度上的系数。
小波算法原理
小波算法原理小波算法是一种数学工具，用于信号分析和压缩。
它是一种基于时间和频率的分析方法，能够将信号分解成不同尺度和频率的成分，从而更好地理解信号的特征和结构。
小波变换是小波分析的核心方法，它基于一组小波函数，通过对信号进行卷积运算，得到信号的小波系数。
小波函数是一种特殊的函数，具有局部性和多尺度分辨率的特点，可以有效地描述信号的时域和频域特征。
在小波变换中，信号被分解成低频部分和高频部分。
低频部分代表信号的趋势和慢变化信息，而高频部分则代表信号的细节和快速变化信息。
通过迭代地进行分解，可以得到不同尺度和频率的小波系数。
这些小波系数包含了信号在不同尺度和频率上的能量分布情况，可以提供信号的时间-频率局部特征。
小波变换的另一个重要概念是小波包。
小波包是对小波系数进行进一步分解和重构的方法，可以得到更精细的频率分量。
小波包将信号分解成多个频带，并通过对每个频带进行进一步的分解和重构，得到更多尺度和频率的小波系数。
小波算法的主要应用之一是信号压缩。
由于小波变换在时域和频域上都具有局部性，可以提取信号的局部特征，因此在信号压缩中具有较好的效果。
小波压缩算法通过对信号的小波系数进行阈值处理，将能量较小的系数设为零，从而减少信号的冗余信息，实现信号的压缩。
小波算法还可以用于信号的去噪和特征提取。
由于小波变换能够提供信号在不同尺度和频率上的能量分布情况，因此可以通过对小波系数进行阈值处理，将能量较小的系数设为零，实现信号的去噪。
同时，由于小波变换具有良好的时频局部特性，可以提取信号的瞬时频率和瞬时幅度信息，用于信号的特征提取和模式识别。
总结起来，小波算法是一种基于时间和频率的信号分析方法，通过小波变换和小波包分解，可以将信号分解成不同尺度和频率的成分，从而更好地理解信号的特征和结构。
小波算法在信号压缩、信号去噪和特征提取等方面具有广泛应用，是一种重要的数学工具。
小波包变换
1 小波变换的基本理论信号分析是为了获得时间和频率之间的相互关系。
小波变换（DWT ）是现代谱分析工具，他既能考察局部时域过程的频域特征，又能考察局部频域过程的时域特征，因此即使对于非平稳过程，处理起来也得心应手。
傅立叶变换提供了有关频率域的信息，但有关时间的局部化信息却基本丢失。
与傅立叶变换不同，小波变换能将图像变换为一系列小波系数，这些系数可以被高效压缩和存储，此外，小波的粗略边缘可以更好地表现图像，因为他消除了DCT 压缩普遍具有的方块效应。
通过缩放母小波（Mother wavelet ）的宽度来获得信号的频率特征， 通过平移母小波来获得信号的时间信息。
对母小波的缩放和平移操作是为了计算小波系数，这些小波系数反映了小波和局部信号之间的相关程度。
小波变换是当前应用数学中一个迅速发展的领域，是分析和处理非平稳信号的一种有力工具。
它是以局部化函数所形成的小波基作为基底展开的，具有许多特殊的性能和优点，小波分析是一种更合理的进频表示和子带多分辨分析。
2小波包变换的基本理论和原理概论：由于正交小波变换只对信号的低频部分做进一步分解，而对高频部分也即信号的细节部分不再继续分解，所以小波变换能够很好地表征一大类以低频信息为主要成分的信号，但它不能很好地分解和表示包含大量细节信息（细小边缘或纹理）的信号，如非平稳机械振动信号、遥感图象、地震信号和生物医学信号等。
与之不同的是，小波包变换可以对高频部分提供更精细的分解，而且这种分解既无冗余，也无疏漏，所以对包含大量中、高频信息的信号能够进行更好的时频局部化分析。
小波包的定义：正交小波包的一般解释 仅考虑实系数滤波器.{}n n Z h ∈{}n n Zg ∈()11nn ng h -=-()()()()22k k Z kk Z t h t k t g t k φφψφ∈∈⎧=-⎪⎨=-⎪⎩为便于表示小波包函数，引入以下新的记号：通过,,h,g 在固定尺度下可定义一组成为小波包的函数。
MATLAB小波分解重构wavedecwaverec函数中L和C的意义
MATLAB⼩波分解重构wavedecwaverec函数中L和C的意义这两天在做⽤⼩波阈值法进⾏信号去噪的问题，需要将信号进⾏五层⼩波分解，每进⾏⼀层分解时都将该层得到的细节系数CDi进⾏⼀次阈值化处理。
这可以通过多次调⽤matlab中的dwt函数来实现。
但是，在信号进⾏重构的过程中遇到了问题。
我原来的想法是，多次调⽤idwt函数来实现逐层重构。
然⽽，遇到了系数长度不匹配的问题。
⽐如，对于长度为1000点的数据，进⾏五层⼩波分解时，各层系数的长度依次是502,253,129,67,36。
在⽤长度为36的CA5和CD5，采⽤idwt函数进⾏重构时，得到的CA4长度是68！⽽CD4长度是67！如果将CA4进⾏补零，则会导致最后重构的信号⽐原来长；如果将CD4截断，则会导致引⼊误差。
即使取信号长度为2的整数次幂512，得到分解的长度依次是258,131,68,36，20，中间也会得到CA3长度为132，⽽CD3长度为131的情况。
这该如何解决呢？我想到了MATLAB中⼩波重构函数waverec。
它能够实现对信号的重构，并且能够解决上述系数长度不匹配的问题（虽然我还没搞懂它是怎么解决这⼀问题的，呵呵）。
想要使⽤这个函数，就必须先弄清waverec需要的矩阵C和L中存储的是什么东西。
然后将得到的⼀系列阈值化后的CA和CD组合成C，并由分解过程得到矩阵L。
经过多次实验，我发现，C是列向量，其中存储的是各层⼩波分解后得到的细节系数CDi和最后⼀层的近似系数CA。
以5层分解为例，它们的存储结构是，C=[CA5;CD5;CD4;CD3;CD2;CD1]。
L也是列向量，其中存储的是C中各组系数的长度，以5层分解为例，L=[len5;len5;len4;len4;len2;len1]。
了解了这⼀点后，便可将阈值化后的系数组合成C，然后直接调⽤waverec进⾏信号重构了！哈哈~。
小波包变换（WaveletPacketTransform）的学习笔记
⼩波包变换（WaveletPacketTransform）的学习笔记对于⼀个连续的周期信号，可以将其分解为⼀组频率不同的三⾓函数信号的线性组合，这就是傅⾥叶级数的本质，将信号从时域投影到频域中的不同频段上来完成分解。
当这个周期信号的周期趋近于⽆穷⼤时，傅⾥叶级数就变成了傅⾥叶变换。
此时的信号本质上是⼀个连续⾮周期信号，傅⾥叶变换的意义就在于对其进⾏分解，同样也是以⼀组三⾓函数作为正交基，并通过这组三⾓函数基的线性组合来表⽰原信号。
数学表达为：由于三⾓函数是⼀个⽆限长的信号，在时域上不具有局部性，因此以其作为正交基对信号进⾏拟合时，具有以下两个不⾜：第⼀，对于突变信号，如阶跃信号或尖峰信号，其需要⼤量的三⾓函数基进⾏组合才能完成较好的信号拟合；第⼆，由于三⾓函数不具备在时域上的局部性，因此在对信号进⾏傅⾥叶变换时，仅仅只能获取到信号在频域上的分布信息，并不能获取到这些不同频率的信号分量在时域上出现的位置。
因此傅⾥叶变换对于⾮平稳信号的分解会遗失其在时域上的变化信息。
⼩波变换就是为了解决对⾮平稳信号的分解问题⽽产⽣的数学⽅法。
相⽐于傅⾥叶变换使⽤⼀组⽆限长的三⾓函数基进⾏信号拟合，⼩波变换使⽤的是⼀组正交的、迅速衰减的⼩波函数基进⾏信号拟合。
这种⼩波函数基可通过其尺度变量和平移变量，获得不同的频率和时间位置。
因此在利⽤这种⼩波函数基对信号进⾏分解时，可以⽤较少的⼩波函数基就拟合出突变信号（稀疏编码特性），同时也能获得不同频率的信号分量在时域上的出现位置。
⽤于⽣成⼀组不同频率和时移的⼩波函数的⼩波函数，称为基本⼩波（Basic Wavelet），由其⽣成的⼀组⼩波函数，是该基本⼩波的⼀个⼩波族（Wavelet Family），表⽰为：，其中为尺度参数，通过伸缩控制⼩波的尺度（频率），为平移参数，通过移位控制⼩波在时域中的出现位置。
这两个参数的作⽤顺序是先作平移，再作伸缩。
对这⼀族⼩波函数进⾏归⼀化，即得到⼀组⼩波函数基。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小波包分解与重构详解
小波包分解与重构是一种信号处理方法，常用于对非平稳信号进行分析和重构。
它是基于小波变换的一种扩展，可以更好地捕捉信号的时频特性。
在小波包分解中，信号被分解成不同频率和不同时间分辨率的子带。
这些子带
可以看作是信号在不同尺度上的局部近似。
通过将信号分解成不同的尺度，可以更好地理解信号在不同频率上的含义。
小波包分解包括两个步骤：分解和重构。
在分解过程中，信号通过一系列低通
和高通滤波器进行滤波和下采样，从而得到不同频率范围的子带。
这些子带分别代表了信号在不同频率上的能量分布。
分解得到的子带可以进一步分解，形成小波包树结构。
小波包树是一种多层的
分解结构，每一层代表了不同频率和尺度的分量。
通过提取感兴趣的子带，可以得到关于信号的更多详细信息。
在重构过程中，可以通过对子带进行滤波和上采样，将子带进行逐层重建，最
终得到重构的信号。
重构后的信号可以近似地表示原始信号，但在不同频率上的能量分布可能有所不同。
小波包分解与重构的优点在于能够提供更灵活的信号分析和处理方式。
通过选
择不同的滤波器和分解层数，可以根据特定的应用需求进行信号分析和重构。
总结而言，小波包分解与重构是一种用于分析和重构非平稳信号的信号处理方法。
它通过将信号分解成不同频率和时间分辨率的子带，可以更准确地描述信号的时频特性。
通过选择不同的参数，可以实现不同应用场景下的信号处理需求。
