钻机与现场取样
金矿钻孔知识点总结
金矿钻孔知识点总结在金矿勘探和开采过程中，钻孔技术是非常重要的一环。
通过钻孔可以获取地下金矿的地质信息，确定金矿的位置和赋存形式，为后续的勘探和开采提供重要数据支持。
本文将对金矿钻孔的相关知识点进行总结，包括钻孔方法、采样技术、钻孔设备和钻孔质量控制等内容。
一、钻孔方法1. 钻孔分类根据钻孔的直径和用途，钻孔可以分为勘探钻孔和工程钻孔两大类。
勘探钻孔用于勘探地质和矿产资源，主要包括岩芯钻孔、岩样钻孔和岩土样钻孔等。
工程钻孔用于建筑和地质工程，主要包括取芯钻孔、钻孔灌注桩和钻孔爆破等。
2. 钻孔方法常用的钻孔方法主要包括旋挖钻孔、冲击钻孔和旋转钻孔三种。
旋挖钻孔是利用旋挖机进行钻孔作业，常用于岩石层和硬质地层的钻孔；冲击钻孔是利用冲击钻机进行钻孔作业，适用于软质地层和煤层的钻孔；旋转钻孔是利用旋转钻机进行钻孔作业，适用于复杂地质条件下的钻孔。
二、采样技术1. 钻孔取样钻孔取样是指在完成钻孔作业后，通过取芯、取样、钻芯取芯等手段获取地下岩石的样品。
常用的钻孔取样方法包括岩心取样、岩样取样和岩土样取样等。
岩心取样是获取完整的岩芯样品，用于地质勘探和矿产资源评价；岩样取样是获取颗粒状的岩石样品，用于地质工程和矿山开采；岩土样取样是获取混合物的样品，用于地质勘探和地质灾害预测。
2. 采样技术钻孔采样技术包括常规采样和特殊采样两种。
常规采样是指通过机械手段获取地下岩石的样品，主要包括岩心取样器、岩样器、岩土样器等设备；特殊采样是指通过化学手段获取地下岩石的样品，主要包括酸洗采样、溶解取样、化学分析等技术。
三、钻孔设备1. 钻孔机械钻孔机械是进行钻孔作业的主要设备，主要包括钻机、导向钻头、取样器、旋挖机、冲击机等。
钻机是进行钻孔作业的核心设备，根据钻孔的深度和直径选择合适的钻机型号；导向钻头是指用于控制钻孔方向和角度的设备，可根据地质条件选择合适的导向钻头；取样器是指用于取样的设备，根据取样要求选择合适的取样器。
潜孔钻机操作使用说明
潜孔钻机操作使用说明潜孔钻机是一种用于在地下进行钻探和取样的设备，适用于土壤、岩石等地下材料的勘探。
本文将为您介绍潜孔钻机的操作使用说明。
一、安全须知1.操作人员应熟悉设备的操作原理和工作流程，并接受相关培训；2.操作人员应穿戴好符合要求的个人防护装备，如安全帽、护目镜、防护手套等；3.在操作潜孔钻机之前，必须检查设备是否处于正常工作状态，检查电源是否正常连通；4.操作人员在操作过程中应保持高度警惕，注意周围环境和变化。
二、设备准备1.检查潜孔钻机的各个部件是否完好无损；2.确保设备已正确连接电源，并进行试运行以确认设备的正常工作状态；3.根据钻探的需求选择合适的钻头、钻杆和钻具等；4.准备好土工取样装置，如土工钻管等；5.根据工作场地的具体情况选择合适的定位方式，可以使用定位针或传感器等。
三、操作步骤1.将潜孔钻机移至工作地点，并使用定位针或传感器等进行定位；2.确定钻孔位置，并在钻孔位置上标记好；3.安装并调整好土工取样装置，确保其与潜孔钻机的连接稳固；4.启动潜孔钻机，并调整钻杆的高度和角度，使其与标记好的钻孔位置对准；5.将钻杆缓慢下降，注意控制下降速度，避免强力下压导致设备损坏；6.钻杆下降到一定深度后，停止下降，并进行土层取样；7.当需要取样时，将土工取样器慢慢向下推入土层中，待取样器填满土壤后，将其抬起来，取出样品；8.取样完成后，继续将钻杆下降到设定深度，重复取样过程直到完成所需钻孔深度；9.完成钻孔后，关闭潜孔钻机的电源，并将设备移离工作地点；10.清理潜孔钻机和取样装置，将其放置在指定存放位置。
四、注意事项1.操作人员在操作过程中要时刻保持注意力集中，避免碰撞或破坏设备；2.钻孔时要避免与电缆、管道等地下设施相碰；3.在钻孔过程中，根据土层情况及时调整钻杆进出速度，避免堵塞或卡住；4.钻杆在取样过程中应平稳回拉，避免样品散落或破碎；5.钻杆回拉后，应及时清理钻孔孔口，以免下次钻孔受到阻碍；6.取样完毕后，将样品妥善保存，进行标识和记录，便于后续分析。
旋挖钻机的工作原理
旋挖钻机的工作原理
旋挖钻机是一种常用的地基施工设备，主要用于钻孔和土壤取样工作。
它的工作原理如下：
1. 钻杆下压：旋挖钻机通过液压系统提供一定的推力，将钻杆垂直向下推入地面。
钻杆通常由多节连接而成，可以根据需要进行延伸或缩短。
2. 钻头旋转：旋挖钻机配备有旋转机构和驱动装置，可以使钻杆和钻头在垂直向下的同时进行旋转。
旋挖钻机通常采用连续螺旋钻杆，通过旋转来完成钻孔作业。
3. 土屑排除：在钻孔过程中，旋挖钻机会特别配备土屑抽出装置，即离心泵。
离心泵通过旋转产生的离心力将钻孔中的土屑抽出，确保钻孔正常进行。
同时，泵出的土屑会通过管道排出机外。
4. 钻孔深度控制：旋挖钻机具备钻孔深度控制系统，可以精确控制钻杆下压深度和孔深。
系统会根据工作需要自动调整下压力和旋转速度，并通过传感器实时监测钻孔深度。
5. 钻杆提升：完成一定的钻孔深度后，旋挖钻机会逆向操作，将钻杆逐节提升，同时继续旋转，确保已钻的杆段顺利拔出土层。
以上是旋挖钻机的工作原理。
它的高效性和便捷性使其在建筑工程和地基处理中得到广泛应用。
4勘探与取样(4)
（6）其他。
•如进行孔中摄影及孔中电视，喷锚支护灌浆处理钻孔，基坑施 工降水钻孔，灌注桩钻孔，施工廊道和导坑等。
二、岩土工程勘探的特点
由于岩土工程勘探承担上述各项任务，它必然具有如下特点： (1)勘探范围取决于场地评价和工程影响所涉及的空间，除 了深埋隧道和为了解专门地质问题而进行的勘探外，通常限定 于地表以下较浅的深度范围内。
(4)岩石：颜色；矿物成分；结构和构造；风化程度及风化 表现形式，划分风化带；坚硬程度；节理、裂隙发育情况，裂 隙面特征及充填胶结情况，裂隙倾角、间距，进行裂隙统计。 必要时作岩心素描。
作为文字记录的辅助资料是岩土心样。岩土心样不仅对原始 记录的检查核对是必要的，而且对施工开挖过程的资料核对， 发生纠纷时的取证、仲裁，也有重要的价值。因此应在一段时 间内妥善保存。目前已有一些工程勘察单位用岩心的彩色照片 代替实物。全断面取心的土层钻孔还可制作土心纵断面的揭片， 便于长期保存。

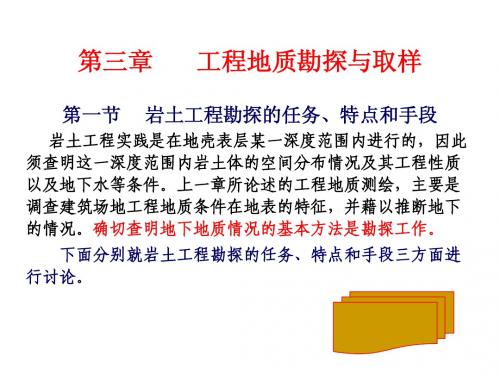

第三章
第一节
工程地质勘探与取样
岩土工程勘探的任务、特点和手段
岩土工程实践是在地壳表层某一深度范围内进行的，因此 须查明这一深度范围内岩土体的空间分布情况及其工程性质 以及地下水等条件。上一章所论述的工程地质测绘，主要是 调查建筑场地工程地质条件在地表的特征，并藉以推断地下 的情况。确切查明地下地质情况的基本方法是勘探工作。 下面分别就岩土工程勘探的任务、特点和手段三方面进 行讨论。
混凝土钻芯取样机操作规程
混凝土钻芯取样机操作规程
1、将钻机行走到需要工作的位置后，将行走轮向后摆动180°，并
操纵手柄使行走轮与方向轮离开地面，使底座稳妥地置于工作位置上。
2、把钻机立柱与升降杆等部位擦干净，调整好主轴位置。
3、向加水斗加水，保证给水泵能正常给水工作。
4、安装上所要求钻孔尺寸的钻头。
5、按汽油发动机使用说明书要求，检查调整发动机各个部位，处正
常状态，可以启动发动机，开始钻孔取芯工作。
6、钻机钻孔时，应手感阻力不大，切削平稳，钻孔推进速度为40—50mm/min左右。
当钻孔接近完毕时，由于切削力的改变，钻机有些震动此时要适当降低推进速度。
当切削完毕时，应立即快速提升钻头直至刃口脱离工作，才可关闭钻机。
7、钻孔中和钻进给结束后快速提升钻头时，不得停机，应待钻头刚
刚脱离工作时，停止主轴旋转，再将钻头提升。
8、钻进中如发现钻头受卡，应迅速将钻头提升一段，然后慢慢钻入，切忌硬性钻进而打坏钻头。
第1页。
旋挖钻机施工方案
旋挖钻机施工方案旋挖钻机施工方案旋挖钻机是一种用于土壤地基处理和固化的机械设备，主要适用于各种土层和岩石地层的钻探、钻孔和取样工作。
下面是一份旋挖钻机施工方案，共700字。
一、施工准备1. 复查地基勘测和设计资料，确定施工地点的地质条件和地面情况。
2. 准备旋挖钻机和相关配件，并进行检查和试运行，确保设备和工具正常使用。
3. 安全防护设施要全面齐备，包括施工现场的围护、安全警示标志和通行道路的设置。
二、施工工序1. 施工开挖：根据设计要求，确定钻孔位置和形状，进行开挖作业。
在施工过程中，要进行地质勘探和地质监测，及时发现并处理地质灾害隐患。
2. 钻孔：根据设计要求，使用旋挖钻机进行钻孔作业。
根据地质条件和土层情况，选择合适的钻杆和钻头，并采取相应的钻孔方式和技术。
3. 取样：根据设计要求，适时进行取样工作，获取土壤和岩石的物理和化学性质，以便进行分析和评估。
4. 固结灌注：根据设计要求和钻孔情况，进行固结灌注作业。
在灌注过程中，要控制灌注压力和流量，确保固结材料充分渗透和固化。
5. 收尾工作：在施工结束后，清理施工现场，整理和标注钻孔资料，并妥善保管和归档。
三、施工注意事项1. 施工过程要严格遵守相关安全规范和操作规程，保证施工人员的人身安全和设备的正常运行。
2. 在进行钻孔和灌注作业时，要对钻孔位置和深度进行标志和测量，确保施工质量和要求。
3. 施工现场要保持清洁整齐，施工人员要做好个人卫生和劳动保护。
4. 施工期间要根据地质条件和施工过程的变化，及时调整施工方案和措施，避免和处理地质灾害。
四、施工总结在旋挖钻机施工中，要根据地质条件和施工需求，制定合理的施工方案，并严格按照施工方案进行施工。
在施工过程中，要注意安全防范和质量控制，及时发现和处理问题，确保施工质量和进度。
同时，要加强施工人员的岗前培训和技能提升，提高施工效率和质量。
最后，要做好施工总结和工程验收，总结经验教训，为今后的施工工作提供参考。
旋挖钻孔灌注桩首桩验收
旋挖钻孔灌注桩首桩验收一、概述旋挖钻孔灌注桩，简称旋灌桩，是一种常用的地基处理方式。
它通过使用旋挖钻机挖取地下土层，并在挖孔过程中进行注浆灌注，形成钢筋混凝土的桩体。
旋挖钻孔灌注桩的首桩验收是确保工程质量和安全的关键步骤。
二、首桩验收内容1. 钻孔直径和深度：首先要核实已挖孔的直径和深度是否按照设计要求进行。
钻孔直径的大小会直接影响桩的承载力和排水性能，而钻孔深度则决定了桩的稳定性。
2. 注浆灌注质量：注浆灌注是确保灌注桩强度和密实度的重要工艺环节。
验收时，要检查注浆灌注过程中的浆液浓度、流速和压力的符合程度，并对浆液的流动性进行检测。
3. 钢筋安装：灌注桩的钢筋安装是保证桩体强度的重要环节。
首桩验收时，要核查钢筋的类型、直径、间距和垂直度是否符合设计要求。
同时，要检查钢筋与钻孔壁之间的间隙是否充分注浆，以确保钢筋与混凝土桩体的良好连接。
4. 桩身质量：灌注桩的桩身是承受地基荷载的关键部分。
首桩验收时，要对桩身的水平度、垂直度和直径进行检测，以保证桩体的几何尺寸符合设计要求。
5. 桩顶标高：桩顶标高是确定建筑物地表标高的重要参考数据。
首桩验收时，要测量桩顶标高，并与设计要求进行对比，确保桩顶标高的准确性。
三、首桩验收方法1. 现场地质勘察：首先要进行现场地质勘察，确认地下土层的性质和特征。
地质勘察报告将为后续的钻孔施工和灌注桩设计提供重要的依据。
2. 施工记录核查：对旋灌桩的施工记录进行核查，包括钻孔施工记录、注浆灌注记录、钢筋安装记录等，确保施工过程符合规范要求。
3. 现场检测和取样：通过现场检测和取样，对钻孔、注浆灌注和钢筋等进行质量抽查。
可以使用现场取样分析仪器对浆液、混凝土和钢筋等进行检测，确保其满足相关标准。
4. 检测设备校准：对使用的检测设备进行校准，确保检测结果的准确性和可靠性。
5. 建立档案记录：对首桩验收的结果进行详细的记录，并建立档案备查，以备后期工程验收和维护使用。
四、首桩验收注意事项1. 严格按照工序进行验收，确保每个环节的合格性。
井下 钻探工岗位职责
井下钻探工岗位职责职位概述井下钻探工是一种需要在地下环境中进行岩土钻探和取样工作的专业人员。
他们通常在勘探、地质和矿产资源勘探工作中发挥重要作用。
这些工作可能会在矿山、油田、水利工程和地质勘探工地等地进行。
职责和任务井下钻探工在岗位上承担了多项职责和任务。
下面是井下钻探工的常见职责和任务：1. 准备工作井下钻探工在进行钻探和取样工作前，需要进行充分的准备。
这包括：- 审查项目资料，了解工程和采样要求；- 检查钻机和其他工具设备的完好性和安全性；- 设置井下钻探位置和钻孔设计参数；- 准备必要的仪器、工具和设备；- 检查并确保所有的井下安全措施符合规定。
2. 进行岩土钻探一旦准备工作完成，井下钻探工将进入现场进行岩土钻探。
他们的任务包括：- 驾驶和操作钻机，以便将钻头和取样工具送入地下；- 根据设计要求控制钻探工作的深度和方向；- 定期检查钻孔内部情况，并记录必要的数据；- 在钻探过程中识别出土层类型，并记录和取样；- 处理井水、岩屑和其他废弃物以确保钻孔的通畅。
3. 取样和测试井下钻探工在取样工作中起着重要作用。
他们需要：- 根据要求采集土样、岩石样本和水样等；- 按照规定的程序和方法对样本进行分类、封装和标记；- 协助实验室进行相关测试，并记录测试结果；- 按照需要采取补救措施，以确保取样工作的准确性和可靠性。
4. 安全控制和环境保护井下钻探工主要工作在地下环境中进行，因此安全控制和环境保护是他们的重要任务。
他们需要：- 遵守所有与井下工作相关的安全规程和程序；- 评估并解决钻探过程中的安全风险，并采取相应的预防措施；- 协助进行环境保护工作，监测并减少对土壤和水源的污染。
5. 钻探数据分析和报告井下钻探工需要对采集的数据进行分析，并根据需要编写报告。
他们需要：- 整理和分析岩土钻探数据，并生成相应的图表和图像；- 根据工程或勘探需要编写详细的数据报告；- 协助其他团队成员进行工程和勘探设计，提供专业性建议和意见。
旋挖钻机钻孔施工工艺
旋挖钻机钻孔施工工艺一、引言旋挖钻机是一种常见的用于土建工程中的钻孔设备，它的主要作用是在地下钻孔，并且能够在钻孔的同时进行土壤的取样。
本文将介绍旋挖钻机钻孔施工的工艺流程及其注意事项。
二、工艺流程1. 装机准备：首先需要将旋挖钻机运至施工现场，并进行安装和调试。
确保钻机的各项设备和仪器都正常工作。
2. 地面准备：施工现场需要清理，并确定好钻孔的位置和方向。
清理地面是为了保证钻孔的安全和顺利进行。
3. 钻孔操作：在进行钻孔之前，需要根据设计要求和地质情况选择合适的钻具。
然后，将钻具安装到旋挖钻机上，并且调整好钻孔的角度和深度。
4. 钻孔过程中，操作人员应根据钻孔的深度和地质情况进行钻进速度的控制。
同时，还需要根据需要进行取样，以便后续的地质勘探工作。
5. 钻孔完成后，需要进行孔内清洗。
这一步骤的目的是清除孔内的杂质和碎屑，以保证后续的地质勘探工作的准确性。
6. 钻孔结束后，需要对现场进行整理和清理，确保施工现场的整洁和安全。
三、注意事项1. 安全第一：在进行旋挖钻机钻孔施工时，操作人员需要穿戴好相关的安全装备，并且按照操作规程进行操作，确保人身安全。
2. 钻具选择：根据地质情况和设计要求选择合适的钻具，以保证钻孔的质量和效率。
3. 钻孔角度和深度的控制：根据设计要求和地质情况，合理调整钻孔的角度和深度，以确保钻孔的准确性和稳定性。
4. 钻孔速度控制：根据地质情况和钻具的性能，合理控制钻进速度，以避免钻孔过快或过慢导致的问题。
5. 孔内清洗：在钻孔完成后，对孔内进行清洗，确保孔内的干净和无杂质，以保证后续勘探工作的准确性。
6. 施工现场整理：施工结束后，要对现场进行整理和清理，确保施工现场的整洁和安全。
7. 操作规程：严格按照操作规程进行施工，避免人为失误导致的问题和事故发生。
四、工艺优势旋挖钻机钻孔施工具有以下优势：1. 高效快速：旋挖钻机具有较高的钻进速度和钻孔质量，能够快速完成钻孔工作。
2. 灵活多样：旋挖钻机可以根据不同的地质情况和设计要求，灵活调整钻孔的角度和深度。
广东省检测鉴定协会上岗证培训——基桩钻芯法检测细则及操作规程
u u u u u u•一、一、钻探与取样基本知识••••••••••••••••••••••••2.2 对于要求钻探取芯的钻孔，均应采取回转钻进取得岩土试样。
对于粘性土，有地区经验•2.3 地下水位以下饱和粉土、砂土钻进宜采用回转钻进方式；对粉、细砂层可用活套闭水接头单管钻进；中、粗、砾砂层可采用无泵反循环单层岩芯管回转钻进并连续取芯。
取芯困难••••••••••••••••••二、二、钻芯法编审实施细则••目的方法•桩长混凝土强度沉渣厚度桩底持力层岩土性状•二、钻芯法编审实施细则（续）••uuuu生通道。
平台尺寸狭小，工人无站立空间，只能半蹲作业，谈何安全与效率？二、钻芯法编审实施细则（续）•••••••要求桩头外漏并破除至设计桩顶标高，以便更好地找准桩中心位及开孔位置二、钻芯法编审实施细则••••••3 编录与取样••••客观真实性•及时性如混凝土芯样表面呈波纹状、岩芯采取率低，钻遇钢筋、钻偏等•统一性•针对性••拍照设备•现场编录表••••（钻芯法是一种有损检测，检测结果不易复现，一旦出错难以弥补）•••••••••••••••••混凝土桩（墙）芯样编录••••水泥搅拌桩与水泥土墙芯样编录•••••••••••••••主要缺陷类型（按严重程度由轻至重排列）：气孔、蜂窝麻面、沟槽、破碎、松散、夹泥• 比较特殊：水平裂缝、分层现象••旧广东省标准要求为骨料分布均匀；新标准放宽了单孔局部有蜂窝麻面的要求•新标准放宽了芯样呈柱状要求旧标准为另一孔同一深度质量完好，而新标准对另一孔同一深度给出了具体的描述。
•新标准允许了松散和夹泥，提出了泥块粒径，并量化了尺寸新标准允许夹泥，并量化了尺寸，且放宽了松散尺寸新标准对两孔和三孔，均放宽了松散和夹泥的要求，并量化了尺寸Ⅲ••••••。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SH-30钻机
主要技术参数： 1.钻井直径和钻空深度:开 孔直径142mm 终孔直径 110mm 钻孔深度30m 2.钻杆直径:43mm 3.转盘速度(正、反）18； 44；110r/min 4.钻架形式及垂直高度：4 腿6.5m
1
构建我国场地环 境评价的框架 和技术标准体
1
系
场地环境调查 技术导则
污染场地风险 评估技术导则 场地环境监测技术导则
污染场地土壤 修复技术导则
调查启动
第一阶段场地 环境调查
资料收集与分析
现场踏勘
人员访谈
结果分析 否
是否需要第二阶段调查
是 制定初步采样分析工作计划 现场调查采样 数据评估与分析
采样深度应扣除地表非土壤硬化层厚度，原 则上建议 3m 以内深层土壤的采样间隔为 0.5m，3m~6m 采样间隔为 1m，6m 至 地下水采样间隔为 2m，具体间隔可根据实 际情况适当调整。 一般情况下，应根据场地环境调查结论及 现场情况确定深层土壤的采样深度，最大 深度应直至未受污染的深度为止。
常见布点方法
采样点
地下水采样
地下水采样一般应建地下水监测井。监测井 的建设过程分为设计、钻孔、过滤管和 井管的选择和安装、滤料的选择和装填，以 及封闭和固定等。 所用的设备和材料应清洗除污，建设结束后 需及时进行洗井。
地下水监测点位应沿地下水流向布设，可在 地下水流向上游、地下水可能污染较严 重区域和地下水流向下游分别布设监测点位。
污染分布不均匀 且初步明确污染 潜在情况 如，办公区、生 产区
系统随机法 分区布点法
污染分布均匀 如：气源污染
各类场地，尤其 污染情况不明的 场地
系统布点法（网格）
判断布点法
专业判断布点法：适用于潜在污染明确的场地，如 非常熟悉的场地，或场地信息非常全面的情况。
采样点垂直方向的土壤采样深度可根据 污染源的位置、迁移和地层结构以及水 文地质等进行判断设置。若对场地信息 了解不足，难以合理判断采样深度，可 按 0.5-2米等间距设置采样位置。
场地相关记录包括：产品、原辅材料及中间 体清单、平面布置图、工艺流程图、地 下管线图、化学品储存及使用清单、泄漏记 场地利用变迁资料包括：用来辨识场地及其 录、废物管理记录、地上及地下储罐清单、 相邻场地的开发及活动状况的航片或卫星图 环境监测数据、环境影响报告书或表、环境 片，场地的土地使用和规划资料，其它有助 审计报告和地勘报告等。 于评价场地污染的历史资料，如土地登记信 息资料等。场地利用变迁过程中的场地内建 由政府机关和权威机构所保存和发布的环境 筑、设施、工艺流程和生产污染等的变化情 资料，如区域环境保护规划、环境质量 况。 公告、企业在政府部门相关环境备案和批复 场地环境资料包括：场地土壤及地下水污染 以及生态和水源保护区规划等。 记录、场地危险废物堆放记录以及场地 与自然保护区和水源地保护区等的位置关系 场地所在区域的自然和社会信息包括：自然 等。 信息包括地理位置图、地形、地貌、土 壤、水文、地质和气象资料等；社会信息包 括人口密度和分布，敏感目标分布，及土地 利用方式，区域所在地的经济现状和发展规 划，相关国家和地方的政策、法规与标准， 以及当地地方性疾病统计信息等。
钻机与现场取样
卜令顺 益壤环保
SH-30钻机
虽然科技进步，社会飞速发展，但是SH-30钻机在工业建 筑和民用建筑以及公路、铁路和桥梁等工程地质勘察中的 使用任然非常普遍。 该钻机具有冲击和回转两种钻进方式，适应性较强，可用 于耕土、粘性土、，砂卵石及多种杂填土等，可在不同深 度取原状样。
SH-30钻机
第二阶段场地环境调查是以采样与分析为主 的污染证实阶段，若第一阶段场地环境 调查表明场地内或周围区域存在可能的污染 源，如化工厂、农药厂、冶炼厂、加油站、 化学品储罐、固体废物处理等可能产生有毒 若需要进行风险评估或污染修复时，则要进 有害物质的设施或活动；以及由于资料缺失 行第三阶段场地环境调查。第三阶段场地 等原因造成无法排除场地内外存在污染源时， 环境调查以补充采样和测试为主，获得满足 作为潜在污染场地进行第二阶段场地环境调 风险评估及土壤和地下水修复所需的参数。 查，确定污染物种类、浓度（程度）和空间 本阶段的调查工作可单独进行，也可在第二 分布。 阶段调查过程中同时开展。 第二阶段场地环境调查通常可以分为初步采 样分析和详细采样分析两步进行，每步 均包括制定工作计划、现场采样、数据评估 和结果分析等步骤。初步采样分析和详细采 样分析均可根据实际情况分批次实施，逐步 减少调查的不确定性。
PowerProbe
剖刀剖开后 的土样 进口钻机取 样少
PowerProbe
山东滕州的土样品 剪刀剪开20cm一段，两段用冒盖封口 3m以下0.5m一个，3m-6m之间1m一个， 6m以上2m一个，重点取颜色气味重PID 读数高
PowerProbe
进口钻机打监测水井： 螺旋钻杆、PVC管， 石英砂、膨润土。 贝勒管洗井，三净：沙净 泥净，水净（取水倍数）
PowerProbe
1、直接推进钻机使用自身重力以及液压动力和液压锤来推 进各种直接推进工具和设备。采用直接压进技术（Direct Push Technonlogy)，无撞击火星，是加油站易燃易爆场 地指定设备。 2、能够在各种地层中有效钻进深度达地标下100英尺，包括 致密粉土和沙砾地层。直接推进系统可以和各种取样设备， 污染物探测器，工程勘察设备以及场地调查设备配合使用。 3、可以转载在卡车内，能够进入各种受限空间作业，以及 荒地和室内等场所。 4、直接推进和螺旋钻探两种功能，操作方便。柴油发动机、 扭力液压锤。 5、履带式，能够轻松应对各种路况的取样点。
是 自然保护区 其它 是
10
场地利用现状或规划用地现 居住 状 用地
工业用地
商场或其 它公共用 地√
其它
三、潜在污染物信息 1 主要产品（商品）名称 2 生产规模 3 主要原辅材料名称及用量 4 能否提供主要生产工艺* 哪些工艺环节中产生废气及 5 控制措施 哪些工艺环节中产生废水及 6 数量 哪些工艺环节中产生废液及 7 数量（有机相） 废弃原料及产品包装袋（容 8 器）处理方式 场地停产后是否进行过设备 9 或厂房的拆迁 原来生产或储存的设备或装 10 置的现状 您认为场地是否有污染？如 11 有大概的量为多少
现场踏勘
现场踏勘的主要内容包括：场地的现状与历 史情况，相邻场地的现状与历史情况，周 围区域的现状与历史情况，区域的地质、水 文地质和地形的描述等。 可通过对异常气味的辨识、摄影和照相、现 场笔记等方式初步判断场地污染的状况。踏 勘期间，可以使用现场快速测定仪器。
场地现场踏勘重点信息核查表（示例）
二、场地特征信息 城市城 城市郊 区 区 小城镇 否
1 2 3
4 5 6 7 8 9
场地所在区域 场地是否处有明显坡度 场地面积 1公里内是否有其它污染场 地 1公里范围内是否有下列场 所 1公里范围内大概人口数量
场地主要活动及时间 场地内是否发生过污染事故 场地利用历史变迁
农村
是
否 学校 医院 生产 否 储存 居住区 经营
第二阶段场地 环境调查
初 步 采 样 分 析
是否需要详细采样分析
是 详 细划
现场详细调查采样 数据评估与分析
否
是否需要风险评估
第三阶段场地 环境调查
是
场地特征参数调查
受体暴露参数调查
调查结束
第一阶段场地环境调查是以资料收集、 现场踏勘和人员访谈为主的污染识别阶 段，原则上不进行现场采样分析。若第 一阶段调查确认场地内及周围区域当前 和历史上均无可能的污染源，则认为场 地的环境状况可以接受，调查活动可以 结束。
应防止采样过程中的交叉污染。钻机采样过程中，在第一个钻孔开钻前要进行设备清 洗；进行连续多次钻孔的钻探设备应进行清洗；同一钻机在不同深度采样时，应对钻 探设备、取样装置进行清洗；与土壤接触的其他采样工具重复利用时也应清洗。一般 情况下可用清水清理，也可用待采土样或清洁土壤进行清洗；必要时或特殊情况下， 可采用无磷去垢剂溶液、高压自来水、去离子水（蒸馏水）或 10%硝酸进行清洗。
PowerProbe
PowerProbe
现场施工时钻 机套管放入制 定物架中方便 携带转移
PowerProbe
手动操作档位
PowerProbe
遥控器可连线 也可不连线
PowerProbe
操作台控制 面板
PowerProbe
PowerProbe
PowerProbe
点位编号， 深度、日期 记录防止 混淆
直接打包，外运处置 否√ 保留原 装√ 是 拆除后出 拆除后 售 堆放
其它
否
是
存在一定污染
四、暴露分析
1 场地地表防渗措施 2 场地内现有工作人员数量
3 场地内供水来源及大概距离
地面硬化 比例
是否有雨水收 集系统
自有地下水井
公共管网
初步采样分析
1、制定采样方案 采样方案一般包括：采样点的布设、样品数 量、样品的采集方法、现场快速检测方 法，样品收集、保存、运输和储存等要求。
一般情况下采样深度应在监测井水面下 0.5m 以下。对于低密度非水溶性有机物污 染，监测点位应设置在含水层顶部；对于高 密度非水溶性有机物污染，监测点位应设置 在含水层底部和不透水层顶部。
质量保证与质量控制
•防止样品交叉污染 •采样设备清洗空白样 •现场重复样（平行样） •运输空白样
挥发性有机物浓度较高的样品装瓶后应密封 在塑料袋中，避免交叉污染，应通过运输空 白样来控制运输和保存过程中交叉污染情况。
根据初步采样分析结果，如果污染物浓度均 未超过国家和地方等相关标准以及清洁 对照点浓度(有土壤环境背景的无机物)，并 且经过不确定性分析确认不需要进一步调查 后，第二阶段场地环境调查工作可以结束， 否则认为可能存在环境风险，须进行详细调 查。标准中没有涉及到的污染物，可根据专 业知识和经验综合判断。详细采样分析是在 初步采样分析的基础上，进一步采样和分析， 确定场地污染程度和范围。
