集成电路引脚功能对照表

集成电路引脚功能对照表

集成电路引脚功能对照表引脚功能对照表是集成电路设计和应用中的重要参考资料,它记录了集成电路芯片上的各个引脚的功能和用途。

对于工程师和技术人员来说,熟悉引脚功能对照表是进行电路设计、故障排查和系统集成的基础。

在集成电路引脚功能对照表中,每个引脚都被赋予了一个特定的编号,并且为每个引脚指定了相应的功能。

下面将以一个虚拟的集成电路芯片为例,介绍引脚功能对照表的常见内容。

1. 电源引脚电源引脚通常被用来提供芯片所需的电源电压和电流。

在引脚功能对照表中,电源引脚通常被标注为VCC和GND,分别代表正电源和地。

这些引脚的电压和电流参数也会在对照表中给出。

2. 输入引脚输入引脚用于将外部信号输入芯片,以供芯片内部电路进行处理。

在引脚功能对照表中,输入引脚通常被标注为IN或者I,表示输入信号。

此外,对于一些特殊功能的输入引脚,还会在对照表中给出详细的说明。

3. 输出引脚输出引脚用于将芯片内部处理后的信号输出给外部电路。

在引脚功能对照表中,输出引脚通常被标注为OUT或者O,表示输出信号。

对于一些特殊功能的输出引脚,也会在对照表中给出详细的说明。

4. 控制引脚控制引脚通常用于控制芯片的工作状态或者功能。

在引脚功能对照表中,控制引脚通常被标注为CTRL或者C,表示控制信号。

对于一些特殊功能的控制引脚,也会在对照表中给出详细的说明。

5. 时钟引脚时钟引脚用于提供芯片内部电路的时钟信号,以同步芯片的工作。

在引脚功能对照表中,时钟引脚通常被标注为CLK或者C,表示时钟信号。

对于一些特殊功能的时钟引脚,也会在对照表中给出详细的说明。

6. 复位引脚复位引脚用于将芯片的内部电路复位到初始状态。

在引脚功能对照表中,复位引脚通常被标注为RESET或者RST,表示复位信号。

对于一些特殊功能的复位引脚,也会在对照表中给出详细的说明。

7. 中断引脚中断引脚用于处理外部中断信号,以及向外部设备发送中断请求。

在引脚功能对照表中,中断引脚通常被标注为INT或者IRQ,表示中断信号。

LED数码管及引脚图详细资料

LED数码管及引脚图详细资料

LED数码管及引脚图资料LED数码管实际上是由七个发光管组成8字形构成的,加上小数点就是8个。

这些段分别由字母a,b,c,d,e,f,g,dp来表示。

当数码管特定的段加上电压后,这些特定的段就会发亮,以形成我们眼睛看到的2个8数码管字样了。

如:显示一个“2”字,那么应当是a亮b亮g亮e亮d亮f不亮c不亮dp不亮。

LED数码管有一般亮和超亮等不同之分,也有0.5寸、1寸等不同的尺寸。

小尺寸数码管的显示笔画常用一个发光二极管组成,而大尺寸的数码管由二个或多个发光二极管组成,一般情况下,单个发光二极管的管压降为1.8V左右,电流不超过30mA。

发光二极管的阳极连接到一起连接到电源正极的称为共阳数码管,发光二极管的阴极连接到一起连接到电源负极的称为共阴数码管。

常用LED数码管显示的数字和字符是0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F。

led数码管(LED Segment Displays)是由多个发光二极管封装在一起组成“8”字型的器件,引线已在内部连接完成,只需引出它们的各个笔划,公共电极。

led数码管常用段数一般为7段有的另加一个小数点,还有一种是类似于3位“+1”型。

位数有半位,1,2,3,4,5,6,8,10位等等....,led数码管根据LED的接法不同分为共阴和共阳两类,了解LED的这些特性,对编程是很重要的,因为不同类型的数码管,除了它们的硬件电路有差异外,编程方法也是不同的。

图2是共阴和共阳极数码管的内部电路,它们的发光原理是一样的,只是它们的电源极性不同而已。

颜色有红,绿,蓝,黄等几种。

led数码管广泛用于仪表,时钟,车站,家电等场合。

选用时要注意产品尺寸颜色,功耗,亮度,波长等。

下面将介绍常用LED数码管内部引脚图片10引脚的LED数码管图1 这是一个7段两位带小数点10引脚的LED数码管LED数码管引脚定义图2 引脚定义每一笔划都是对应一个字母表示DP是小数点.LED数码管要正常显示,就要用驱动电路来驱动数码管的各个段码,从而显示出我们要的数位,因此根据LED数码管的驱动方式的不同,可以分为静态式和动态式两类。

74ls148管脚图引脚功能表真值表逻

74ls148管脚图引脚功能表真值表逻

74ls148管脚图引脚功能表真值表逻
有些单片机控制系统和数字电路中,无法对几个按钮的同时响应做出反映,如电梯控制系统在这种情况下就出出现错误,这是绝对不允许的。

于是就出现了74ls148优先编码器,先说一下他的基本原理.他允许同时输入两个以上编码信号。

不过在设计优先编码器时已经将所有的输入信号按优先顺序排了队,当几个输入信号同时出现时,只对其中优先权最高的一个进行编码。

〈74ls148管脚功能〉〈74ls148引脚图〉
74ls148优先编码器管脚功能介绍:为16脚的集成芯片,电源是VCC(16) GND(8), I0—I7为输入信号,A2,A1,A0为三位二进制编码输出信号,IE是使能输入端,OE是使能输出端,GS为片优先编码输出端。

〈74ls148逻辑图〉〈74ls148逻辑表达式〉
使能端OE(芯片是否启用)的逻辑方程:
<74ls148真值表>
由74ls148真值表可列输出逻辑方程为:
A2 = (I4+I5+I6+I7)IE
A1 = (I2I4I5+I3I4I5+I6+7)·IE
A0 = (I1I2I4I6+I3I4I6+I5I6+I7)·IE
用两个74ls148优先编码器芯片扩展为十六线-四线优先编码器的电路连线图。

常用电子器件管脚排列图

常用电子器件管脚排列图

常用电子器件管脚排列图附录1 逻辑符号对照示例附录表1.1 逻辑非、逻辑极性符号对照示例(以反相器为例)附录表1.2 几种常用逻辑门的逻辑符号比较示例附录表1.3 逻辑符号、框图、管脚排列比较示列(以74HC390为例)附录2 集成电路1. 集成电路命名方法集成电路命名方法见附录表2.1附录表2.1 国产半导体集成电路型号命名法(GB3430-82)2.集成电路介绍集成电路IC 是封在单个封装件中的一组互连电路。

装在陶瓷衬底上的分立元件或电路有时还和单个集成电路连在一起,称为混合集成电路。

把全部元件和电路成型在单片晶体硅材料上称单片集成电路。

单片集成电路现在已成为最普及的集成电路形式,它可以封装成各种类型的固态器件,也可以封装成特殊的集成电路。

通用集成电路分为模拟(线性)和数字两大类。

模拟电路根据输入的各种电平,在输出端产生各种相应的电平;而数字电路是开关器件,以规定的电平响应导通和截止。

有时候集成电路标有LM (线性类型) 或DM(数字类型)符号。

集成电路都有二或三个电源接线端:用CC V 、DD V 、SS V 、V +、V -或GND 来表示。

这是一般应用所需要的。

双列直插式是集成电路最通用的封装形式。

其引脚标记有半圆形豁口、标志线、标志圆点 等,一般由半圆形豁口就可以确定各引脚的位置。

双列直插式的引脚排列图如附录图2.1所示。

3.使用TFL 集成电路与CMOS 集成电路的注意事项(1) 使用TYL 集成电路注意事项① TYL 集成电路的电源电压不能高于V 5.5+。

使用时,不能将电源与地颠倒错接,否则将会因为过大电流而造成器件损坏。

附录图 2.1双列直插式集成电路的引脚排列②电路的各输入端不能直接与高于V 5.5+和低于V 5.0-的低内阻电源连接,因为低内阻电源能提供较大的电流,导致器件过热而烧坏。

③除三态和集电极开路的电路外,输出端不允许并联使用。

如果将集电极开路的门电路输出端并联使用而使电路具有线与功能时,应在其输出端加一个预先计算好的上拉负载电阻到CC V 端。

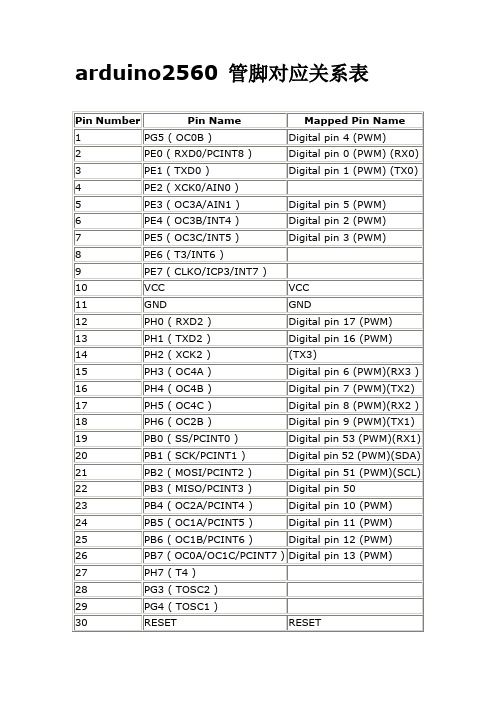

arduino2560 管脚对应关系表

arduino2560 管脚对应关系表
23
PB4 ( OC2A/PCINT4 )
Digital pin 10 (PWM)
24
PB5 ( OC1A/PCINT5 )
Digital pin 11 (PWM)
25
PB6 ( OC1B/PCINT6 )
Digital pin 12 (PWM)
26
PB7 ( OC0A/OC1C/PCINT7 )
Digital pin 13 (PWM)
96
PF1 ( ADC1 )
Analog pin 1
97
PF0 ( ADC0 )
Analog pin 0
98
AREF
Analog Reference
99
GND
GND
100
AVCC
VCC
47
PD4 ( ICP1 )
48
PD5 ( XCK1 )
49
PD6 ( T1 )
50
PD7 ( T0 )
Digital pin 38
51
PG0 ( WR )
Digital pin 41
52
PG1 ( RD )
Digital pin 40
53
PC0 ( A8 )
Digital pin 37
54
PC1 ( A9 )
67
PJ4 ( PCINT13 )
68
PJ5 ( PCINT14 )
69
PJ6 ( PCINT 15 )
70
PG2 ( ALE )
Digital pin 39
71
PA7 ( AD7 )
Digital pin 29
72
PA6 ( AD6 )
Digital pin 31

常用场效应管型参数管脚识别及检测表

常用场效应管型参数管脚识别及检测表

常用场效应管型号参数管脚识别及检测表场效应管管脚识别场效应管的检测和使用场效应管的检测和使用一、用指针式万用表对场效应管进行判别1用测电阻法判别结型场效应管的电极根据场效应管的PN结正、反向电阻值不一样的现象;可以判别出结型场效应管的三个电极..具体方法:将万用表拨在R×1k档上;任选两个电极;分别测出其正、反向电阻值..当某两个电极的正、反向电阻值相等;且为几千欧姆时;则该两个电极分别是漏极D和源极S..因为对结型场效应管而言;漏极和源极可互换;剩下的电极肯定是栅极G..也可以将万用表的黑表笔红表笔也行任意接触一个电极;另一只表笔依次去接触其余的两个电极;测其电阻值..当出现两次测得的电阻值近似相等时;则黑表笔所接触的电极为栅极;其余两电极分别为漏极和源极..若两次测出的电阻值均很大;说明是PN结的反向;即都是反向电阻;可以判定是N沟道场效应管;且黑表笔接的是栅极;若两次测出的电阻值均很小;说明是正向PN结;即是正向电阻;判定为P沟道场效应管;黑表笔接的也是栅极..若不出现上述情况;可以调换黑、红表笔按上述方法进行测试;直到判别出栅极为止..2用测电阻法判别场效应管的好坏测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极G1与栅极G2之间的电阻值同场效应管手册标明的电阻值是否相符去判别管的好坏..具体方法:首先将万用表置于R×10或R×100档;测量源极S与漏极D之间的电阻;通常在几十欧到几千欧范围在手册中可知;各种不同型号的管;其电阻值是各不相同的;如果测得阻值大于正常值;可能是由于内部接触不良;如果测得阻值是无穷大;可能是内部断极..然后把万用表置于R×10k档;再测栅极G1与G2之间、栅极与源极、栅极与漏极之间的电阻值;当测得其各项电阻值均为无穷大;则说明管是正常的;若测得上述各阻值太小或为通路;则说明管是坏的..要注意;若两个栅极在管内断极;可用元件代换法进行检测..3用感应信号输人法估测场效应管的放大能力具体方法:用万用表电阻的R×100档;红表笔接源极S;黑表笔接漏极D;给场效应管加上1.5V的电源电压;此时表针指示出的漏源极间的电阻值..然后用手捏住结型场效应管的栅极G;将人体的感应电压信号加到栅极上..这样;由于管的放大作用;漏源电压VDS和漏极电流Ib都要发生变化;也就是漏源极间电阻发生了变化;由此可以观察到表针有较大幅度的摆动..如果手捏栅极表针摆动较小;说明管的放大能力较差;表针摆动较大;表明管的放大能力大;若表针不动;说明管是坏的..根据上述方法;我们用万用表的R×100档;测结型场效应管3DJ2F..先将管的G极开路;测得漏源电阻RDS为600Ω;用手捏住G极后;表针向左摆动;指示的电阻RDS 为12kΩ;表针摆动的幅度较大;说明该管是好的;并有较大的放大能力..运用这种方法时要说明几点:首先;在测试场效应管用手捏住栅极时;万用表针可能向右摆动电阻值减小;也可能向左摆动电阻值增加..这是由于人体感应的交流电压较高;而不同的场效应管用电阻档测量时的工作点可能不同或者工作在饱和区或者在不饱和区所致;试验表明;多数管的RDS增大;即表针向左摆动;少数管的RDS减小;使表针向右摆动..但无论表针摆动方向如何;只要表针摆动幅度较大;就说明管有较大的放大能力..第二;此方法对MOS场效应管也适用..但要注意;MOS场效应管的输人电阻高;栅极G允许的感应电压不应过高;所以不要直接用手去捏栅极;必须用于握螺丝刀的绝缘柄;用金属杆去碰触栅极;以防止人体感应电荷直接加到栅极;引起栅极击穿..第三;每次测量完毕;应当G-S极间短路一下..这是因为G-S结电容上会充有少量电荷;建立起VGS电压;造成再进行测量时表针可能不动;只有将G-S极间电荷短路放掉才行..4用测电阻法判别无标志的场效应管首先用测量电阻的方法找出两个有电阻值的管脚;也就是源极S和漏极D;余下两个脚为第一栅极G1和第二栅极G2..把先用两表笔测的源极S与漏极D之间的电阻值记下来;对调表笔再测量一次;把其测得电阻值记下来;两次测得阻值较大的一次;黑表笔所接的电极为漏极D;红表笔所接的为源极S..用这种方法判别出来的S、D极;还可以用估测其管的放大能力的方法进行验证;即放大能力大的黑表笔所接的是D极;红表笔所接地是8极;两种方法检测结果均应一样..当确定了漏极D、源极S的位置后;按D、S的对应位置装人电路;一般G1、G2也会依次对准位置;这就确定了两个栅极G1、G2的位置;从而就确定了D、S、G1、G2管脚的顺序..5用测反向电阻值的变化判断跨导的大小对VMOSN沟道增强型场效应管测量跨导性能时;可用红表笔接源极S、黑表笔接漏极D;这就相当于在源、漏极之间加了一个反向电压..此时栅极是开路的;管的反向电阻值是很不稳定的..将万用表的欧姆档选在R×10kΩ的高阻档;此时表内电压较高..当用手接触栅极G时;会发现管的反向电阻值有明显地变化;其变化越大;说明管的跨导值越高;如果被测管的跨导很小;用此法测时;反向阻值变化不大..二、.场效应管的使用注意事项1为了安全使用场效应管;在线路的设计中不能超过管的耗散功率;最大漏源电压、最大栅源电压和最大电流等参数的极限值..2各类型场效应管在使用时;都要严格按要求的偏置接人电路中;要遵守场效应管偏置的极性..如结型场效应管栅源漏之间是PN结;N沟道管栅极不能加正偏压;P沟道管栅极不能加负偏压;等等..3MOS场效应管由于输人阻抗极高;所以在运输、贮藏中必须将引出脚短路;要用金属屏蔽包装;以防止外来感应电势将栅极击穿..尤其要注意;不能将MOS场效应管放人塑料盒子内;保存时最好放在金属盒内;同时也要注意管的防潮..4为了防止场效应管栅极感应击穿;要求一切测试仪器、工作台、电烙铁、线路本身都必须有良好的接地;管脚在焊接时;先焊源极;在连入电路之前;管的全部引线端保持互相短接状态;焊接完后才把短接材料去掉;从元器件架上取下管时;应以适当的方式确保人体接地如采用接地环等;当然;如果能采用先进的气热型电烙铁;焊接场效应管是比较方便的;并且确保安全;在未关断电源时;绝对不可以把管插人电路或从电路中拔出..以上安全措施在使用场效应管时必须注意..5在安装场效应管时;注意安装的位置要尽量避免靠近发热元件;为了防管件振动;有必要将管壳体紧固起来;管脚引线在弯曲时;应当大于根部尺寸5毫米处进行;以防止弯断管脚和引起漏气等..对于功率型场效应管;要有良好的散热条件..因为功率型场效应管在高负荷条件下运用;必须设计足够的散热器;确保壳体温度不超过额定值;使器件长期稳定可靠地工作..总之;确保场效应管安全使用;要注意的事项是多种多样;采取的安全措施也是各种各样;广大的专业技术人员;特别是广大的电子爱好者;都要根据自己的实际情况出发;采取切实可行的办法;安全有效地用好场效应管..常用场效应管型号参数表型号参数IRF530NMOS100V14A79WIRFP9530PMOS100V12A75WIRF540NMOS100V28A150WIRFP9540PMOS60V18A100WIRF630 NMOS200V9A75W IRFP9630 PMOS200V6.5A75WIRF640 NMOS200V18A125WIRF720 NMOS400V3.3A50WNMOS400V5.5A75WIRF740NMOS400V10A125WIRF830NMOS500V4.5A75WIRF840NMOS500V8A125W场效应管分类型号耐压电流封装DISCRETE MOS FET 2N7000 60V;0.115A TO-92MOS FET 2N7002 60V;0.2A SOT-23 DISCRETEMOS FET IRF510A 100V;5.6A TO-220 DISCRETEMOS FET IRF520A 100V;9.2A TO-220 DISCRETEMOS FET IRF530A 100V;14A TO-220 DISCRETEMOS FET IRF540A 100V;28A TO-220 DISCRETEMOS FET IRF610A 200V;3.3A TO-220 DISCRETEMOS FET IRF620A 200V;5A TO-220 DISCRETEMOS FET IRF630A 200V;9A TO-220 DISCRETEMOS FET IRF634A 250V;8.1A TO-220 DISCRETEMOS FET IRF640A 200V;18A TO-220 DISCRETEMOS FET IRF644A 250V;14A TO-220MOS FET IRF650A 200V;28A TO-220 DISCRETEMOS FET IRF654A 250V;21A TO-220 DISCRETEMOS FET IRF720A 400V;3.3A TO-220 DISCRETEMOS FET IRF730A 400V;5.5A TO-220 DISCRETEMOS FET IRF740A 400V;10A TO-220 DISCRETEMOS FET IRF750A 400V;15A TO-220 DISCRETEMOS FET IRF820A 500V;2.5A TO-220 DISCRETEMOS FET IRF830A 500V;4.5A TO-220 DISCRETEMOS FET IRF840A 500V;8A TO-220 DISCRETEMOS FET IRF9520 TO-220 DISCRETEMOS FET IRF9540 TO-220MOS FET IRF9610 TO-220 DISCRETEMOS FET IRF9620 TO-220 DISCRETEMOS FET IRFP150A 100V;43A TO-3P DISCRETEMOS FET IRFP250A 200V;32A TO-3P DISCRETEMOS FET IRFP450A 500V;14A TO-3P DISCRETEMOS FET IRFR024A 60V;15A D-PAK DISCRETEMOS FET IRFR120A 100V;8.4A D-PAK DISCRETEMOS FET IRFR214A 250V;2.2A D-PAK DISCRETEMOS FET IRFR220A 200V;4.6A D-PAK DISCRETEMOS FET IRFR224A 250V;3.8A D-PAK DISCRETEMOS FET IRFR310A 400V;1.7A D-PAKMOS FET IRFR9020TF D-PAK DISCRETEMOS FET IRFS540A 100V;17A TO-220F DISCRETEMOS FET IRFS630A 200V;6.5A TO-220F DISCRETEMOS FET IRFS634A 250V;5.8A TO-220F DISCRETEMOS FET IRFS640A 200V;9.8A TO-220F DISCRETEMOS FET IRFS644A 250V;7.9A TO-220F DISCRETEMOS FET IRFS730A 400V;3.9A TO-220F DISCRETEMOS FET IRFS740A 400V;5.7A TO-220F DISCRETEMOS FET IRFS830A 500V;3.1A TO-220F DISCRETEMOS FET IRFS840A 500V;4.6A TO-220F DISCRETEMOS FET IRFS9Z34 -60V;12A TO-220FMOS FET IRFSZ24A 60V;14A TO-220F DISCRETEMOS FET IRFSZ34A 60V;20A TO-220F DISCRETEMOS FET IRFU110A 100V;4.7A I-PAK DISCRETEMOS FET IRFU120A 100V;8.4A I-PAK DISCRETEMOS FET IRFU220A 200V;4.6A I-PAK DISCRETEMOS FET IRFU230A 200V;7.5A I-PAK DISCRETEMOS FET IRFU410A 500V I-PAK DISCRETEMOS FET IRFU420A 500V;2.3A I-PAK DISCRETEMOS FET IRFZ20A TO-220 DISCRETEMOS FET IRFZ24A 60V;17A TO-220 DISCRETEMOS FET IRFZ30 TO-220MOS FET IRFZ34A 60V;30A TO-220 DISCRETEMOS FET IRFZ40 TO-220 DISCRETEMOS FET IRFZ44A 60V;50A TO-220 DISCRETEMOS FET IRLS530A 100V;10.7A;Logic TO-220F DISCRETEMOS FET IRLSZ14A 60V;8A;Logic TO-220F DISCRETEMOS FET IRLZ24A 60V;17A;Logic TO-220 DISCRETEMOS FET IRLZ44A 60V;50A;Logic TO-220 DISCRETEMOS FET SFP36N03 30V;36A TO-220 DISCRETEMOS FET SFP65N06 60V;65A TO-220 DISCRETEMOS FET SFP9540 -100V;17A TO-220 DISCRETEMOS FET SFP9634 -250V;5A TO-220MOS FET SFP9644 -250V;8.6A TO-220 DISCRETEMOS FET SFP9Z34 -60V;18A TO-220 DISCRETEMOS FET SFR9214 -250V;1.53A D-PAK DISCRETEMOS FET SFR9224 -250V;2.5A D-PAK DISCRETEMOS FET SFR9310 -400V;1.5A D-PAK DISCRETEMOS FET SFS9630 -200V;4.4A TO-220F DISCRETEMOS FET SFS9634 -250V;3.4A TO-220F DISCRETEMOS FET SFU9220 -200V;3.1A I-PAK DISCRETEMOS FET SSD2002 25V N/P Dual 8SOP DISCRETEMOS FET SSD2019 20V P-ch Dual 8SOP DISCRETEMOS FET SSD2101 30V N-ch Single 8SOPMOS FET SSH10N80A 800V;10A TO-3P DISCRETEMOS FET SSH10N90A 900V;10A TO-3P DISCRETEMOS FET SSH5N90A 900V;5A TO-3P DISCRETEMOS FET SSH60N10 TO-3P DISCRETEMOS FET SSH6N80A 800V;6A TO-3P DISCRETEMOS FET SSH70N10A 100V;70A TO-3P DISCRETEMOS FET SSH7N90A 900V;7A TO-3P DISCRETEMOS FET SSH9N80A 800V;9A TO-3P DISCRETEMOS FET SSP10N60A 600V;9A TO-220 DISCRETEMOS FET SSP1N60A 600V;1A TO-220 DISCRETEMOS FET SSP2N90A 900V;2A TO-220MOS FET SSP35N03 30V;35A TO-220 DISCRETEMOS FET SSP3N90A 900V;3A TO-220 DISCRETEMOS FET SSP4N60A 600V;4A TO-220 DISCRETEMOS FET SSP4N60AS 600V;4A TO-220 DISCRETEMOS FET SSP4N90AS 900V;4.5A TO-220 DISCRETEMOS FET SSP5N90A 900V;5A TO-220 DISCRETEMOS FET SSP60N06 60V;60A TO-220 DISCRETEMOS FET SSP6N60A 600V;6A TO-220 DISCRETEMOS FET SSP70N10A 100V;55A TO-220 DISCRETEMOS FET SSP7N60A 600V;7A TO-220 DISCRETEMOS FET SSP7N80A 800V;7A TO-220MOS FET SSP80N06A 60V;80A TO-220 DISCRETEMOS FET SSR1N60A 600V;0.9A D-PAK DISCRETEMOS FET SSR2N60A 600V;1.8A D-PAK DISCRETEMOS FET SSR3055A 60V;8A D-PAK DISCRETEMOS FET SSS10N60A 600V;5.1A TO-220F DISCRETEMOS FET SSS2N60A 600V;1.3A TO-220F DISCRETEMOS FET SSS3N80A 800V;2A TO-220F DISCRETEMOS FET SSS3N90A 900V;2A TO-220F DISCRETEMOS FET SSS4N60A 600V;3.5A TO-220F/P DISCRETEMOS FET SSS4N60AS 600V;2.3A TO-220F/P DISCRETEMOS FET SSS4N60AS 600V;2.3A TO-220FMOS FET SSS4N90AS 900V;2.8A TO-220F DISCRETEMOS FET SSS5N80A 800V;3A TO-220F DISCRETEMOS FET SSS6N60A 600V; TO-220F/P。

单片机各引脚的介绍

单片机各引脚的功能:①电源引脚:8051单片机的右上角即40脚接VCC,左下角即20脚接GND。

②输入/输出口(I/O):从39 脚起,为Port 0的开始引脚,即第39至32脚蹬8只脚为Port 0;Port 0的对面是Port 1,也就是第1脚到第8脚。

Port 1从第1脚开始,所以Port 2从其斜对脚第21脚开始,也就是在右下方,第21脚到第28脚就是Port 2.同样的,Port 2的对面就是Port 3,第10脚到第17脚就是Port 3.39,1,21,10就是这4个Port的开始引脚。

③复位引脚对于8051而言,只要复位引脚接高电平超过2个机器周期(约2μs),即可产生复位操作。

而8051的复位引脚在Port 1和Port 3之间,即第9脚。

辅助记忆的方法“系统久久不动就要按一下Reset钮以复位系统”,这久久就是第9脚的谐音。

④频率引脚微控制器都需要时钟脉冲,而在引脚上方的两只引脚,即19,18脚,就是时钟引脚,分别是XTAL1,XTAL2.⑤存储器引脚8051内部有存储器,外部也可接存储器。

使用内部存储器还是外部存储器,则须视31脚(Port 0下面那只脚)而定。

31脚就是EA'引脚,即访问外部存储器使能引脚。

当EA'=1时,系统使用内部存储器;当EA'=0时,系统使用外部存储器。

⑥外部存储器控制引脚现在就剩下EA'引脚下面的两个引脚了,这两只引脚与EA'引脚有点类似,都是控制存储器的,说明如下。

30脚为地址锁存允许信号ALE(Address Latch Enable),其功能是在访问外部存储器时,送出一个将原本在Port 0中的地址(A0-A7地址)锁存在外部锁存器IC的信号,让Port 0空出来,以传输数据。

29脚为程序存储器允许输出端PSEN'(Program Storess ENable),其功能也是访问外部存储器。

通常此引脚连接到外部存储器(ROM)的OE'引脚,当8051要读取外部存储器的数据时,此引脚就会输出一个低平信号。

LED数码管及引脚图详细资料

LED数码管及引脚图资料LED数码管实际上是由七个发光管组成8字形构成的,加上小数点就是8个。

这些段分别由字母a,b,c,d,e,f,g,dp来表示。

当数码管特定的段加上电压后,这些特定的段就会发亮,以形成我们眼睛看到的2个8数码管字样了。

如:显示一个“2”字,那么应当是a亮b亮g亮e亮d亮f不亮c不亮dp不亮。

LED数码管有一般亮和超亮等不同之分,也有0.5寸、1寸等不同的尺寸。

小尺寸数码管的显示笔画常用一个发光二极管组成,而大尺寸的数码管由二个或多个发光二极管组成,一般情况下,单个发光二极管的管压降为1.8V左右,电流不超过30mA。

发光二极管的阳极连接到一起连接到电源正极的称为共阳数码管,发光二极管的阴极连接到一起连接到电源负极的称为共阴数码管。

常用LED数码管显示的数字和字符是0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F。

led数码管(LED Segment Displays)是由多个发光二极管封装在一起组成“8”字型的器件,引线已在内部连接完成,只需引出它们的各个笔划,公共电极。

led数码管常用段数一般为7段有的另加一个小数点,还有一种是类似于3位“+1”型。

位数有半位,1,2,3,4,5,6,8,10位等等....,led数码管根据LED的接法不同分为共阴和共阳两类,了解LED的这些特性,对编程是很重要的,因为不同类型的数码管,除了它们的硬件电路有差异外,编程方法也是不同的。

图2是共阴和共阳极数码管的内部电路,它们的发光原理是一样的,只是它们的电源极性不同而已。

颜色有红,绿,蓝,黄等几种。

led数码管广泛用于仪表,时钟,车站,家电等场合。

选用时要注意产品尺寸颜色,功耗,亮度,波长等。

下面将介绍常用LED数码管内部引脚图片10引脚的LED数码管图1 这是一个7段两位带小数点10引脚的LED数码管LED数码管引脚定义图2 引脚定义每一笔划都是对应一个字母表示DP是小数点.LED数码管要正常显示,就要用驱动电路来驱动数码管的各个段码,从而显示出我们要的数位,因此根据LED数码管的驱动方式的不同,可以分为静态式和动态式两类。

最全的LED引脚《七段共阳+共阴数码管引脚图》四位数码管引脚图

3l a《七段数码管引脚图》数码管使用条件:a 、段及小数点上加限流电阻c 、使用电流:静态:总电流80mA(每段IomA);动态:平均电流4-5mA 峰 值电流100mA 上面这个只是七段数码管引脚图,其中共阳极数码管引脚图和共阴极的是一样 的,4位数码管引脚图请在本站搜索我也提供了,有问题请到 电子论坛去交流.数码管使用注意事项说明:(1) 数码管表面不要用手触摸,不要用手去弄引角; (2) 焊接温度:2 6 0度;焊接时间:5 S (3) 表面有保护膜的产品,可以在使用前撕下来。

七段数码管引脚图 Bt) DPAECDEFGPP 10 9 7 5 4 2 I 6b 、使用电压:段:根据发光颜色决定;小数点:根据发光颜色决定 A1位七段数码管这类数码管可以分为共阳极与共阴极两种,共阳极就是把所有LED 的阳极连接到 共同接点COm 而每个LED 的阴极分别为a 、b 、c 、d 、e 、f 、g 及dp (小数点); 共阴极则是把所有LED 的阴极连接到共同接点Com 而每个LED 的阳极分别为a 、 b 、c 、d 、e 、f 、g 及dp (小数点),如下图所示。

图中的 8个LED 分别与上面 那个图中的A~DP 各段相对应,通过控制各个 LED 的亮灭来显示数字。

共阳7 6 4 21JW 氐加7 6 4 2 1½⅛et那么,实际的数码管的引脚是怎样排列的呢?对于单个数码管来说,从它的正面看进去,左下角那个脚为1脚,以逆时针方向依次为1~10脚,左上角 那个脚便是10脚了,上面两个图中的数字分别与这10个管脚一一对应。

注意,3脚和8脚是连通的,这两个都是公共脚。

1、 4位七段数码管还有一种比较常用的是四位数码管,内部的 4个数码管共用a~dp 这8 根数据线,为人们的使用提供了方便,因为里面有4个数码管,所以它有4个公 共端,加上a~dp ,共有12个引脚,下面便是一个共阴的四位数码管的内部结构 图(共阳的与之相反)。

常用单片机及其它芯片引脚图

一、 单片机类1、MCS‐51 芯片介绍:MCS‐51系列单片机是美国Intel公司开发的8位单片机,又可以分为多个子系列。

MCS‐51系列单片机共有40条引脚,包括32 条I/O接口引脚、4条控制引脚、2条电源引脚、2条时钟引脚。

引脚说明:P0.0~P0.7:P0口8位口线,第一功能作为 通用I/O接口,第二功能作为存储器扩展时的地址/数据复用口。

P1.0~P1.7:P1口8位口线,通用I/O接口无第二功能。

P2.0~P2.7:P2口8位口线,第一功能作为通用I/O接口,第二功能作为存储器扩展时传送高8位地址。

P3.0~P3.7:P3口8位口线,第一功能作为通用I/O接口,第二功能作为为单片机的控制信号。

ALE/ PROG:地址锁存允许/编程脉冲输入信号线(输出信号)PSEN:片外程序存储器开发信号引脚(输出信号)EA/Vpp:片外程序存储器使用信号引脚/编程电源输入引脚RST/VPD:复位/备用电源引脚2、MCS‐96芯片介绍:MCS‐96系列单片机是美国Intel公司继MCS‐51系列单片机之后推出的16位单片机系列。

它含有比较丰富的软、硬件资源,适用于要求较高的实时控制场合。

它分为48引脚和68引脚两种,以48引脚居多。

引脚说明:RXD/P2.1 TXD/P2.0:串行数据传出分发 送和接受引脚,同时也作为P2口的两条口线HS1.0~HS1.3:高速输入器的输入端HS0.0~HS0.5:高速输出器的输出端(有 两个和HS1共用)Vcc:主电源引脚(+5V)Vss:数字电路地引脚(0V)Vpd:内部RAM备用电源引脚(+5V)VREF:A/D转换器基准电源引脚(+5V)AGND:A/D转换器参考地引脚CLKOUT:内部时钟发生器的输出引脚,提供频率位晶振频率的1/3的脉冲供外部使用。

PWM/P2.5:脉宽调制信号输出端/P2口的一位口线WR:写信号N.C:未用READY:片外存储器就绪信号A8/P4.0~A15/P4.7:高8位地址线/P4口口线RST:复位引脚 EXTINT/P2.2:外部中断/P2口口线ACH4/P0.4~ACH7/P0.7:A/D转换器通道4~7/P0口高4位EA:片外程序存储器使用信号ALE/ADV:地址锁存允许信号/地址有效RD:读信号AD0/P3.0~AD7/P3.7:地址低8位、数据/P3口8位口线。
