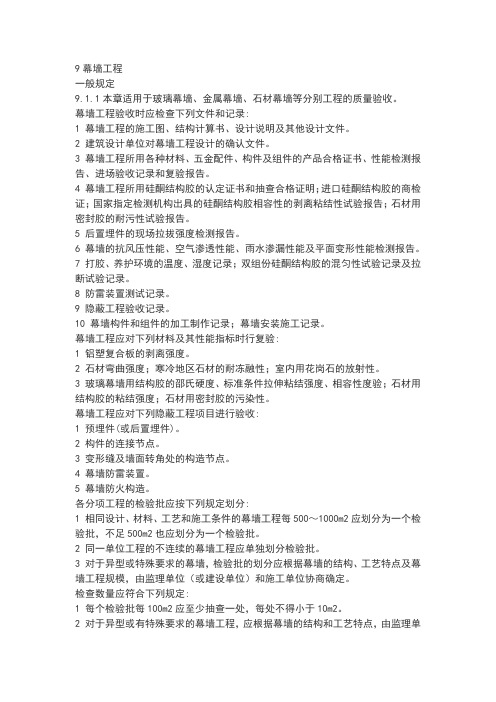

石材幕墙施工规范验收标准

石材幕墙施工规范验收标准石材幕墙是指山天然石板做面板的幕墙，面板石材可根据建筑总体效果要求，采用合适的颜色、质地和厚度的石材成品。

石材幕墙易于与玻璃和其他装饰协调，外墙整体效果美观，颜色均匀一致并耐久，II前正越来越多地被用于高级宾馆、饭店、商业写字楼、办公楼等外墙面的装饰工程。

饰面石材干挂法施丄作为现代建筑装饰技术正在我国逐步推广。

石材干挂法就是利用高强度，耐腐蚀的固定连接件，将饰面石材安装在建筑物表面的一种施工艺。

它较传统的湿作业具有连接可靠，金属挂件的高强度及很好的延伸性，保证良好的抗震性能;干挂时可以不受环境温度及气候的控制，提高工作效率;安装精度高，装饰效果好、减轻建筑物自重;免受水泥砂浆及胶合剂的化学腐蚀、渗透作用而使石材外表变色、脱落等引起不良后果。

随着石材幕墙干挂法施工工艺的不断推广应用，随之而来的质量问题也相应增多。

有些工程甚至发牛了干挂石材脱落事故，并造成严重后果。

因此，如何控制石材幕墙干挂法施工的质量值得大家研究和探讨。

1石材幕墙干挂工艺1.1干挂工艺的基本原理〃于挂"工艺是在主体结构上设主要受力点，并直接在板材上打孔，通过固定在结构物上的预埋件和与其相连的金属挂件，悬挂饰面板材，使分散的板材之问相互连接为一体，成为结构体外的一层装饰面。

这种工艺在石材背面不需要灌注砂浆或细石混凝土，而是靠连接件、锚固预埋件基本的强度，承受饰面传递过来的外力，在石板材与墙体间形成100mm宽的空气层。

"干挂〃工艺，一般多用于钢筋混凝土结构，不适用于砖墙和轻型、加气混凝土墙。

1.2干挂安装工艺流程干挂安装工艺流程如图1所示。

图1石材幕墙干挂施工工艺流程1. 3干挂操作步骤与方法(1) 安装施工准备?编制材料、制品、机具的详细进场计划。

？落实各项需用计划。

？编制施工进度计划。

？做好技术交底工作。

？搬运、吊装构件。

搬运、吊装构件时不得碰撞、损坏和污染构件。

？构件储存。

构件储存时应依照安装顺序排列放置，放置架应有足够的承载力和刚度。

在室外储存时应采取保护措施。

？构件检查。

构件安装询应检查，构件应有制造合格证，不合格的构件不得安装。

（2）施工测量放线?复查山招标方移交的基准线。

？放标准线。

将每一层室内标高线移至外墙施工面，并进行检查。

在石材挂板放线前，应首先对建筑物外形尺寸进行偏差测量，根据测量结果，确定出干线挂板的基准面。

？以标准线为基准，按照图纸将分格线放置在墙卜，并做好标记。

？检查分格线。

分格线放完后，应检查预埋件的位置是否与设计相符，否则应进行调整或预埋件补救处理。

？设置安装控制线。

用＜1）0. 5^1. 0mm的钢丝在石材十挂墙体的垂直、水平方向各拉两根，作为安装的控制线，水平钢丝应每层拉一根（若宽度过宽，应每间隔20m设支点，以防钢丝下垂），垂直钢丝应间隔20m拉一根。

放线时，应结合土建的结构偏差，将偏差分解;并应防止误差积累;放线时，应考虑好与其他装饰而的接口；拉好的钢丝应在两端紧固点做好标记，以便钢丝断了，快速重拉;严格按照图纸放线。

（3）石材十挂墙体安装工艺?石材干挂墙体骨架的安装（A）复查主体结构的尺寸，要求结构尺寸达到干挂墙体尺寸的配合在允许偏差范围内，对偏差达大者要进行修正处理。

（B）根据控制线确定骨架位置，控制骨架位置偏差，确定组件在立面上的水平、垂直位置，并在框格上画线。

每层设半而度控制点，根据控制点拉线进行拉线调整，使组件按要求就安装竖框。

先将竖框与连接件连接，连接件与主体埋件点焊连接，然后位。

（c）及时进行调整和固定。

每根竖框均用线坠调整垂直度。

竖框采用80X43镀锌槽钢。

（D）安装横框。

同一层横框安装由下而上进行。

每安装完一层高度心进行检查、调整、校正和阎定。

横框采用70 X45镀锌角钢。

（E）固定干挂石材板主要骨架，保证骨架安装的牢固性。

（F）全面检查骨架位置是否准确、焊接是否牢阖，并检查焊缝质量，为挂件安装作准备。

？石材于挂钢架的防锈（A）槽钢主龙骨、预埋件及各类镀锌角钢焊接破坏镀锌层后均满涂两遍防锈漆（含补刷部分）进行防锈处理，并控制笫一道二道的间隔时间不小于12小时。

（B）型钢进场采取有效防潮措施，并在除去灰尘及污物后进行防锈操作。

（C）涂刷为焊接而预留的缓刷部位，注意这些部位不要漏刷防锈漆，且在焊后涂刷不得少于两遍。

？干挂石材安装程序（A）检查板材质量。

为了达到立面的整体效果，要精心挑选板材，减少色差。

石材表面不得有气泡、裂纹、结疤、折叠、夹杂和端面分层，允许有不大于厚度公差一半的轻微凹坑、凸起、压痕、发纹、擦伤。

选好石材后再根据图纸分格尺寸切割抛光，使石材表面清洁。

（B）根据结构轴线核定结构外表面与干挂石材材外露面之问的尺寸，在建筑物大角处做出上下生根的金属丝垂线，并以此为依据，根据建筑物宽度设置满足要求的垂线、水平线，确保槽钢钢骨架:炙装后处于同一平面上（误差不大于5mm） o （C）通过室内的50cm线验证板材水平龙，骨及水平线的正确性，以此控制拟将安装的板缝水平程度。

通过水平线及垂线形成的标准平面标测出结构构垂直平面，为结构修补及安装龙骨提供依据。

（D）石材板块自下而上安装，一般一组五人，将预制好的石材板块安装到横框上，通过调整固定螺丝调整其高度及左右立边，使缝宽满足要求。

（E）对石材本身误差（如对角线等）造成石材缝隙的不均匀，在安装完后用角磨机处理，使缝隙一致。

（F）安装完石材板块，用专用清洁剂对石材表面进行清洗后交付验收。

（4）清扫整个立面的挂板安装完毕，必须将挂板清理干净，并经监理检验合格后，方可拆除脚手架。

？清除异物。

施工后及时清除表面污物，清除时对石材表面进行有效保护，避免腐蚀性咬伤。

不得让易于污染或损坏石料的木材或其他胶结材料与石料表面直接接触。

？修补更换。

完工后需更换有缺陷、断裂或损伤的石料。

更换工作完成后，应用干净水或硬毛刷对所有石材表面清洗，直到所有尘土、污染物被除。

不能使用钢丝刷、金属刮削器，在清洗过程中应保护相邻表面免受损伤。

进行清洗及修补工作时，柱面阳角部位，结构转角部位的石材棱角应有保护措施，其他配合单位按规定相应保护。

？拆改脚手架。

拆脚手架时防止石材表而的渗透污染，应将石材遮蔽，避免碰撞墙面。

？移去临时保护设施。

当清洗及修补工作完成后，移去临时保护措施。

（5）竣工交付?先进行自检，然后上报屮方竣工资料。

？在甲方组织下，进行验收、竣—丁交付。

？办理相关竣工手续。

（6）干挂墙体安装允许偏差干挂墙体安装允许偏差如表1,竣工验收时必须严格按此标准执行，不达标者必须返工到合格为止。

表1干挂墙体安装允许偏差项U 允许偏差（mm）检查方法H?30?10竖缝及墙面垂直度30 H?60?15激光经纬仪（H-干挂墙体高度）60H?90?20或经纬仪3H 60?25干挂墙体平面度?2. 5 2m黑尺、钢板尺竖缝直线度?2. 5 2m靠尺、钢板尺横缝直线度?2. 5 2m靠尺、钢板尺缝宽度??2. 0卡尺两相邻面板之间缝接高度？1. 0深度尺2石材干挂法施工的质量控制为确保石材幕墙干挂的装饰性和安全性，必须从设计、制作和安装施工的全过程进行质量控制。

因此，质量控制应循着干挂石材设讣?材料选用？加匸制作？安装施工？丄程验收这?主脉来进行。

首先要对安装施工队伍的资质和工程管理人员的资格进行审查，使其能满足施工要求。

其次，监理单位应组织施工、设计、建设单位等一起对施工图进行会审，确定施工方案，做好施丄组织设计。

工程开丄前要求施工单位编制专项施工方案，并组织施工技术交底，同时操作工人在上岗前应进行专业培训。

2.1干挂石材设计的质量控制承担设讣任务的单位应具有相应的资质，并会同原建筑设讣单位共同完成。

干挂石材的施工图应按照建筑设计单位提出的设计要求，具体负责技术设计，确定所用材料，选择石材制作厂家及施工单位。

在设讣过程中严格执行相应规范，保证骨架型材有足够的强度和刚度，做到饰面石材美观实用，合理安全。

在审查其施工图及工程计算书时应对下列内容重点审核:？石材、挂件、销钉和螺栓、结构等受力分析和计算，是否满足建筑结构荷载等规范要求;？石材、挂件、销钉和螺栓（杆）的材质、规格和尺寸是否满足相应的要求及规范;？挂点的数量和位置;?有否节点大样图及石材排列图;? 主要材料的明细表。

2. 2材料的质量控制干挂石材所用材料进场前必须进行严格检查，并符合设讣要求，应有质量合格证或法定检测单位的检测报告并满足有关规范规定。

对进口材料还应有有效的商检报告。

2. 2.1石材:通常为天然或人造花岗岩、人造薄板。

用于外墙时，其厚度不小于25mm;用于内墙时，其厚度小小于20mm°要求儿何尺寸准确、颜色均匀一致，规格、公差、平度、允许偏差、角度偏差、光泽度、棱角缺陷、裂纹、划痕、粘接修补、色调、色线、色斑等，符合国家建材行业标准的要求。

2.2.2骨架:钢材选用要符合现行国家标准《碳素结构钢））（Q235钢）、《低合金结构钢））（16Mn钢，15MnV钢）的规定。

所用钢结构骨架及预埋件的钢材应具有质量证明书或试验检测报告，并应符合设计要求。

若钢材表面有锈蚀、麻点或划痕等缺陷，其深度,并应彻底除锈再刷两遍防锈漆。

2.2.3连不得大于该钢材厚度负偏差值的1/2接件:要求均为不锈钢材料。

螺栓为M6,角码（连接角钢）应保证900,厚度不小于5mm,销钉直径为4诗mnu 2. 2. 4膨胀螺栓:应根据荷载大小确定，一般为MIO 和M12,应有产品质量合格证及试验报告。

对拉螺杆一般为（（1）12镀锌圆钢或经防锈处理的钢筋。

2.2.5密封胶（密封膏）：用聚氨醇类密封胶和硅胶等嵌于板缝，防止雨水进入板后空腔腐蚀金属，嵌于销孔内，防止销钉对板的刚性接触破坏。

密封胶要求有防水、耐老化等性能，一般密封胶的有效年限应在20年以上。

2.2.6衬垫材料:通常为聚乙烯或聚氨醇材料，做成方形或圆形嵌入板缝中，保证嵌缝胶的嵌入深度。

2. 2. 7顶部挡水材料:用锅合金板材安装在石板顶部.阻止水流人石板板材与墙体之问。

2. 3材料加:工制作质量控制所有工程施工使用的材料和配件都符合国家和行业标准要求的前提下，一是着重控制构件加工质量;二是着重控制装配组件的质量。

具体内容是从放样、下料人手，控制好干挂石材的直柱、横梁尺寸偏差，装配组件要检查长宽尺寸、对角线尺寸是否超差等。

同时应注意检查粘结剂和密封膏的型号和有效期。

2.4安装工艺质量控制施工中工序质量的控制是保证整个工程项LI质量的重要环节，因此，根据石材饰面干挂施工丄艺，在各工序中要设置一系列控制点，并根据现场情况及时作一些必要的调整。

包括结构基层的检查，固定连接件、钢骨架施丄的质量控制，石材成孔质量控制，石材安装质量控制和密封胶施工质量控制。

（1）结构基层处理?结构基层混凝土表面应坚实平整，其强度须大于C20,墙体的露筋、蜂窝、孔洞等缺陷应按施工规范要求返修处理合格。
