电子课程设计报告-多级放大电路

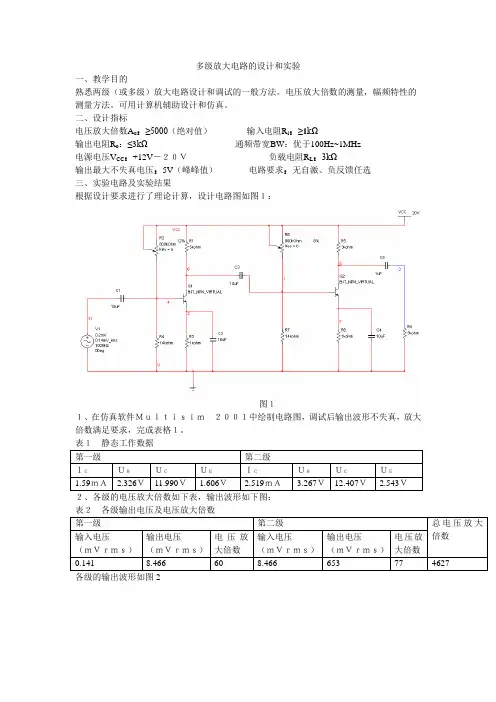

多级放大电路的设计和实验
多级放大电路的设计和实验一、教学目的熟悉两级（或多级）放大电路设计和调试的一般方法。
电压放大倍数的测量，幅频特性的测量方法。
可用计算机辅助设计和仿真。
二、设计指标电压放大倍数A u ：≥5000（绝对值） 输入电阻R i ：≥1kΩ输出电阻R o ：≤3kΩ 通频带宽BW ：优于100Hz~1MHz 电源电压V CC ：+12V －２０Ｖ 负载电阻R L ：3kΩ输出最大不失真电压：5V （峰峰值） 电路要求：无自激、负反馈任选 三、实验电路及实验结果根据设计要求进行了理论计算，设计电路图如图１：图１１、在仿真软件Ｍｕｌｔｉｓｉｍ ２００１中绘制电路图，调试后输出波形不失真，放大倍数满足要求，完成表格１。
第一级 第二级 ＩＣＵＢＵＣＵＥ ＩＣ ＵＢＵＣＵＥ 1.59ｍＡ 2.326Ｖ 11.990Ｖ1.606Ｖ2.519ｍＡ3.267Ｖ 12.407Ｖ2.543Ｖ２、各级的电压放大倍数如下表，输出波形如下图： 第一级第二级总电压放大倍数 输入电压 （ｍＶｒｍｓ） 输出电压 （ｍＶｒｍｓ） 电压放大倍数 输入电压 （ｍＶｒｍｓ） 输出电压 （ｍＶｒｍｓ） 电压放大倍数 0.1418.466608.466653774627各级的输出波形如图2图２３、电路的输入输出电阻的测量（1）用输出换算法测量放大器输入电阻R i 选取Ｒｓ＝1 kΩ，完成表３，利用公式s o2o1o1i R u u u R -=计算输入电阻。
表3 放大器输入电阻R 不接R s 时输出电压 ｕo1(V ｒｍｓ) 串接R s 时输出电压 u o2(V ｒｍｓ) 输入电阻R i （kΩ） 0.6530.4593.3（2）用开路电压法测量放大器输出电阻Ro选取ＲＬ＝3 kΩ，完成表４，利用公式L oLooo )1(R u u R -=计算输出电阻。
开路输出电压U oo (V ｒｍｓ)连接负载时电压u oL (V ｒｍｓ)输出电阻R o （kΩ）1.301 0.6532.977４、思考题（1）避免自激振荡的措施主要有哪些？你在电路中是如何避免自激振荡的？ （2）你是如何分配各级电路的电压放大倍数的？分配依据是什么？ （3）如果引入负反馈，目的是什么？效果如何？。
电子实验报告：两级放大电路的设计、考试与调试报告
电子实验报告：两级放大电路的设计、考试与调试报告设计本次实验要求设计一种两级放大电路，其中第一级是一个放大器，第二级是一个集电极跟随器，使得输入信号经过放大后通过输出终端输出。
设计的过程主要分为以下几个步骤：1. 确定设计参数由于本次实验要求使用BJT三极管进行放大，因此需要先确定设计所使用的管子，并从数据手册中获取其参数。
假设设计使用的是2N3904 NPN型晶体管，其参数如下：最大集电极电流Ic = 200mA最大集电极电压Vce = 40V最大功率Ptot = 625mW最大频率fT = 300MHz在确定了晶体管的参数后，就可以着手进行电路设计。
2. 设计第一级放大器第一级放大器是本电路的核心部分，它负责将输入信号进行放大。
因此，我们需要选择适当的电路结构，并计算出电路中的各个元件的参数。
在本设计中，采用了共射极放大器的结构。
该结构的特点是输入阻抗较小，输出阻抗较大，但是放大系数不稳定。
在实际应用中，可以通过加入负反馈电路来提高其性能。
因此，对于本设计来说，我们需要计算出共射极电阻R1和电容C1的参数。
首先，假设输入信号的频率为1kHz，放大系数为10，则我们可以写出放大器的增益公式为：A = -Rc / (R1+R2) * gm *Rc其中，gm为晶体管的转移电导，可以通过以下公式进行计算：gm = Ic / (VT * β)其中，VT为温度系数，约为25mV，β为晶体管的直流电流放大系数，可以在数据手册中找到其值约为100。
根据以上公式，我们可以计算出Rc、R1和R2的值。
可以采用一般的放大器频率损失公式，计算C1的值：Afc = 1 / (2π * f *Rc *C1)当C1确定后，就可以设计出第一级放大器的电路图：+Vcc||R2|+||Vin R1 Q1 Rc---->| |-------/\\/\\/\\--->|----> Vout| | ||C1 | || | |+---+ Gnd3. 设计第二级跟随器在第一级放大器完成信号放大后，需要使用一个集电极跟随器（Emitter Follower）作为第二级放大器，来提高输出信号的驱动能力。
多级放大器电路实训报告
一、实验目的1. 理解多级放大器电路的工作原理与设计方法。
2. 掌握多级放大器电路的搭建与调试技术。
3. 学习分析多级放大器电路的性能指标，如电压放大倍数、输入输出电阻、频率响应等。
4. 熟悉常用放大器电路的耦合方式，如阻容耦合、直接耦合、变压器耦合等。
二、实验原理多级放大器电路是由多个单级放大电路级联而成，主要用于放大微弱信号。
通过级联多个放大电路，可以实现较高的电压放大倍数。
多级放大器电路的搭建与调试主要包括以下几个方面：1. 选择合适的放大器电路，如共射放大电路、共集放大电路、差分放大电路等。
2. 确定各级放大器的耦合方式，如阻容耦合、直接耦合、变压器耦合等。
3. 设计各级放大器的电路参数，如晶体管型号、电阻阻值、电容容值等。
4. 搭建实验电路，并进行调试。
三、实验内容1. 搭建共射放大电路，并进行调试。
（1）电路搭建：选择合适的晶体管（如2SC1815），设计电路参数，搭建共射放大电路。
（2）调试：调整偏置电阻，使晶体管工作在放大区。
通过测量输入输出电压，计算电压放大倍数。
2. 搭建阻容耦合多级放大器电路，并进行调试。
（1）电路搭建：选择合适的晶体管，设计电路参数，搭建阻容耦合多级放大器电路。
（2）调试：调整各级放大器的偏置电阻，使晶体管工作在放大区。
通过测量输入输出电压，计算电压放大倍数。
3. 搭建直接耦合多级放大器电路，并进行调试。
（1）电路搭建：选择合适的晶体管，设计电路参数，搭建直接耦合多级放大器电路。
（2）调试：调整各级放大器的偏置电阻，使晶体管工作在放大区。
通过测量输入输出电压，计算电压放大倍数。
4. 搭建变压器耦合多级放大器电路，并进行调试。
（1）电路搭建：选择合适的晶体管，设计电路参数，搭建变压器耦合多级放大器电路。
（2）调试：调整各级放大器的偏置电阻，使晶体管工作在放大区。
通过测量输入输出电压，计算电压放大倍数。
四、实验结果与分析1. 共射放大电路电压放大倍数：A_v = 40输入电阻：R_i = 1kΩ输出电阻：R_o = 1kΩ2. 阻容耦合多级放大器电压放大倍数：A_v = 200输入电阻：R_i = 10kΩ输出电阻：R_o = 1kΩ3. 直接耦合多级放大器电压放大倍数：A_v = 300输入电阻：R_i = 10kΩ输出电阻：R_o = 1kΩ4. 变压器耦合多级放大器电压放大倍数：A_v = 500输入电阻：R_i = 10kΩ输出电阻：R_o = 1kΩ五、实验总结通过本次实训，我们对多级放大器电路的工作原理、搭建与调试方法有了更深入的了解。
多级放大电路设计与调试实验报告
多级放大电路设计与调试实验报告1多级放大电路设计与调试实验报告一，实验目的:1( 自行设计，安装，调试一个放大电路，满足规定实验要求2( 对实验电路的设计，调试过程进行分析，用实验验证模拟电路分析所采用的近似方法的可行性及同实际电路特性相比的差异性。
3( 学会在对电路进行检测后，对对应的问题和不足进行对应调节，有针对性对元件进行调整的方法。
二，实验设备:直流稳压电源，函数信号发生器，交流毫伏表，万用电表，双踪示波器，BJT 三极管，电容器，电阻，导线若干。
三，实验原理:由小功率BJT组成的电压放大电路可以对交流小信号起到线性放大作用，但是由于BJT的技术特性所限，其构成电路只能在一定范围信号电压，一定信号频带宽度，一定范围环境温度内达到线性放大的目的，超出限度，便可能出现信号失真，噪声增大，甚至烧毁电路的结果，因此对电路的设计要根据具体工作要求，选取符合要求的电路组态，元件参数进行设计。
此次实验所规定的所要满足的技术参数如下:电源电压VCC=12V;电压增益音视颇简称=40dB;输入电阻Ri(20k;最大输出电压VOM (有效值)>1V;频带宽度30Hz~30KHz;负载电阻RL=2k;信号源内阻RS=1k;使用环境温度:-10~+60鉴于电路的上述工作要求，在对电路组态以及元件选取的时候有如下考虑: 1，由于电路电压增益要达到40DB，也就是要电压放大100倍，因此要选用一种高增益的电路组态，由BJT放大电路三种组态知，其中共发射极放大电路增益大，因此可选用其做为放大电路的一部分。
2，对电路输入电阻的要求为Ri>20k,而共射极放大电路的输入电阻一般较小，很难满足此种要求，考虑加入另一级电路以提高输入电阻，而射极输出电路具有高输入阻抗的特点，因此选用共集电极射极输出电路做为放大电路的输入级。
3，由电路设计要求放大信号的频带宽度为30Hz~30Khz,而放大电路中对交流信号频率响应起主要作用的是电路中的偶合电容，旁路电容，以及三极管的极间电容，因此要设法调节这些电容的大小，以满足频带宽度的要求。
模电设计多级放大器

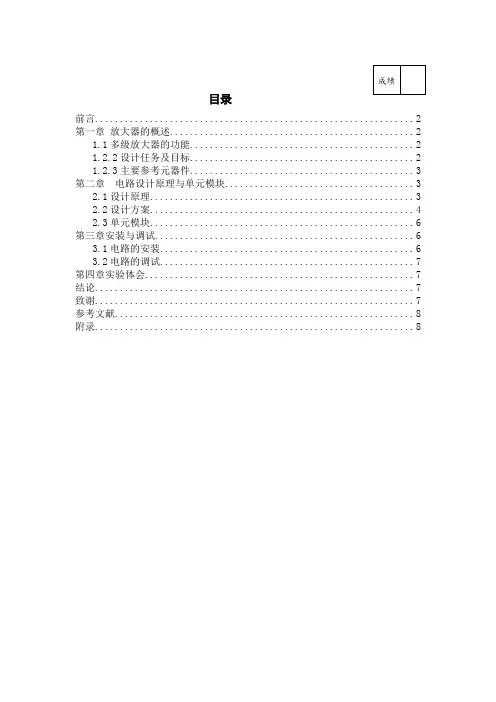

前言 (2)第一章放大器的概述 (2)1.1多级放大器的功能 (2)1.2.2设计任务及目标 (2)1.2.3主要参考元器件 (3)第二章电路设计原理与单元模块 (3)2.1设计原理 (3)2.2设计方案 (4)2.3单元模块 (6)第三章安装与调试 (6)3.1电路的安装 (6)3.2电路的调试 (7)第四章实验体会 (7)结论 (7)致谢 (7)参考文献 (8)附录 (8)前言电子技术电路课程设计是从理论到实践的一个重要步骤，通过这个步骤使我们的动手能力有了质的提高，也使我们对电路设计理念的认识有了质的飞跃。
本课程设计是对放大器对电压放大的基本应用，我们设计的二级低频阻容耦合放大器严格按照实验要求设计，能够充分满足的电压放大倍数、频带宽、输入输出电阻等实验要求的性能参数，这次课程设计让我们了解了类似产品的内部原理结构。
设计时我和搭档设计了二级三极管放大电路、可变放大倍数的二级运算放大器电路等多种方案，由于考虑到器材的限制，我们最终采用了最为简洁的两级运算放大器电路，实现了用最少的元器件实现要求功能。
第一章放大器的概述1.1多级放大器的功能随着科技的进步，电子通讯产品越来越多的进入人们视野，小到耳机手机收音机，大到大型雷达都要利用到信号放大器，可以说信号放大器是现代通讯设备的核心器件之一，而多级放大器又是一级放大器的推广，可以克服单级放大器放大倍数不够等诸多问题。
耦合形式多级放大电路的连接，产生了单元电路间的级联问题，即耦合问题。
放大电路的级间耦合必须要保证信号的传输，且保证各级的静态工作点正确。
直接耦合——耦合电路采用直接连接或电阻连接，不采用电抗性元件。
直接耦合电路可传输低频甚至直流信号，因而缓慢变化的漂移信号也可以通过直接耦合放大电路。
电抗性元件耦合——级间采用电容或变压器耦合。
电抗性元件耦合，只能传输交流信号，漂移信号和低频信号不能通过。
根据输入信号的性质，就可决定级间耦合电路的形式。
多级放大电路的设计仿真分析

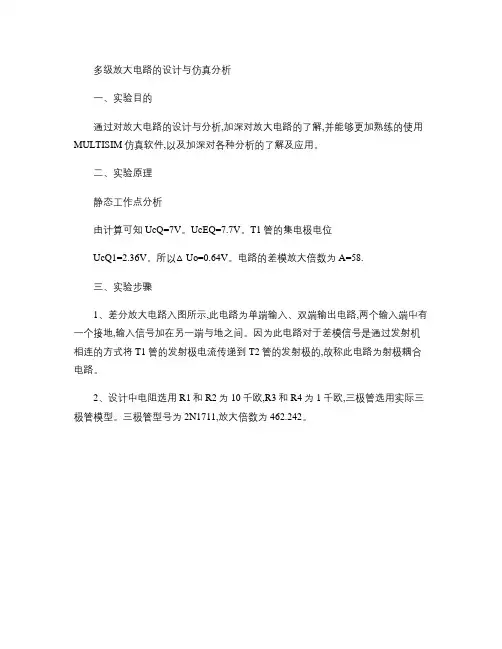

多级放大电路的设计与仿真分析一、实验目的通过对放大电路的设计与分析,加深对放大电路的了解,并能够更加熟练的使用MULTISIM仿真软件,以及加深对各种分析的了解及应用。
二、实验原理静态工作点分析由计算可知UcQ=7V。
UcEQ=7.7V。
T1管的集电极电位UcQ1=2.36V。
所以△Uo=0.64V。
电路的差模放大倍数为A=58.三、实验步骤1、差分放大电路入图所示,此电路为单端输入、双端输出电路,两个输入端中有一个接地,输入信号加在另一端与地之间。
因为此电路对于差模信号是通过发射机相连的方式将T1管的发射极电流传递到T2管的发射极的,故称此电路为射极耦合电路。
2、设计中电阻选用R1和R2为10千欧,R3和R4为1千欧,三极管选用实际三极管模型。
三极管型号为2N1711,放大倍数为462.242。
1、直流工作点分析11 -1.78333io2 -1.68679io1 -1.6867913 -939.65643m14 -939.65643m在进行直流工作点分析时,电路中的交流源将被至零,电容开路,电感短路。
然后得到输入输出等各点的电压工作电压Io1=io2=-1.67679。
2、交流分析由分析可知,直接耦合差分放大电路的频率响应类似于低通放大电路。
在频率较小时,晶体管的电容效应可以忽略不计。
放大器对差模信号有很好的放大作用。
而当频率增大时,晶体管的电容效应不可忽略,并其影响随着频率的增大而增大,导致放大倍数下降,相移不断增大3、瞬态分析对输出节点io1和io2进行瞬态分析,即是指观察该节点子啊整个显示周期中每一时刻的电压波形,图中显示双端输出波形完全重合,即无失真,输出正常。
4、傅立叶分析Fourier analysis for io2:DC component: -1.6855No. Harmonics: 9, THD: 0.464951 %, Gridsize: 256, Interpolation Degree: 1 Harmonic Frequency Magnitude Phase Norm. Mag Norm. Phase-------- --------- --------- ----- --------- -----------1 1000 0.309375 0.0113511 1 02 2000 0.00139769 -92.415 0.0045178 -92.4263 3000 0.000317991 -3.5899 0.00102785 -3.60134 4000 0.000113302 85.4244 0.000366227 85.41315 5000 3.75667e-005 174.441 0.000121428 174.436 6000 1.33889e-005 -96.43 4.32772e-005 -96.4427 7000 4.67737e-006 -7.1248 1.51188e-005 -7.13618 8000 1.73049e-006 81.976 5.59349e-006 81.96479 9000 5.16304e-007 174.868 1.66886e-006 174.856由此可知,在1KHZ电源作用下,该电路的失真很小,可以忽略5、噪声分析Noise Analysisinoise_total 535.06991nonoise_total_qq2_rc 0.00000onoise_total_qq2_rb 0.00000onoise_total_qq2_re 0.00000onoise_total_qq2_ic 0.00000onoise_total_qq2_ib 0.00000onoise_total_qq1_rc 0.00000onoise_total_qq1_rb 0.00000onoise_total_qq1_re 0.00000onoise_total_qq1_ic 0.00000onoise_total_qq1_ib 0.00000onoise_total_qq1_1overf0.00000onoise_total_rr5 16.31716nonoise_total_rr4 16.11037nonoise_total_rr3 16.11037nonoise_total_rr2 1.63091nonoise_total_rr1 1.63091nonoise_total 52.00490n噪声分析用于检测电子线路输出信号的噪声的噪声功率幅度,用于计算、分析电阻或晶体管的噪声对电路的影响。
多级放大电路
多级放大电路的输入电阻ri等于从第一级放大电路的输入 端所看到的等效电阻，也就是第一级的输入电阻，即
ri ri1
多级放大器的输出电阻ro等于从最后一级放大电路的负载 两端（不含负载）所看到的等效电阻，也就是最后一级的输
出电阻，即
ro ron
多
级放
放大
大倍
电 路
数 的 分
贝
表
示
法
1.4
第9页
当多级放大电路级数较多时，电压放大倍数的计算和表示都很不方便。 在实际工程中，电压放大倍数常用分贝（dB）表示，称为增益，即
•
Au
20 lg
Uo
•
(dB)
Ui
用增益表示多级放大电路的总电压放大倍数时，总增益应为各级增益之 和，即
Au (dB) Au1(dB) Au2 (dB) Aun (dB)
图10-14 直接耦合两级放大电路
第5页
多多
级级
放放
大大
电 路
电 路 的
耦
合
方
式
1.2
1 直接耦合
但直接耦合电路中存在以下两个问题： ① 级与级之间的直接相连导致静态工作点之间相互影响，不利于电路的 设计、调试和维修。抑制措施主要有两个：抬高后级发射极电位、用PNP和 NPN管配合实现电平移动。 ② 直接耦合电路中存在零点漂移现象。零点漂移现象是指输入电压为零 时，输出电压偏离零值变化的现象。产生零点漂移现象的主要原因是晶体管 的参数随温度的变化而变化，从而引起各级静态工作点发生变动，因此，零 点漂移又称为温度漂移。直接耦合电路中，第一级的漂移对输出的影响最大， 所以，零点漂移的抑制着重在第一级。
采用分贝表示法的好处是它能从分贝的数值上直观表示出放大电路对信 号增益的增加或衰减，给计算和使用带来很多方便。
多级放大电路的设计
多级放大电路的设计1.放大器选择：选择合适的放大器对于多级放大电路的设计至关重要。
常见的放大器包括共射放大器、共基放大器和共集放大器等。
不同的放大器有不同的特点和应用场景，设计者应根据需求选择合适的类型。
2.放大器级数：多级放大电路的级数取决于所需的总增益。
每个级别的放大器都会对信号进行增强，但也会引入一些噪声和非线性失真。
因此，设计者需要在增益和失真之间进行权衡，选择合适的级数。
3.负反馈回路：负反馈回路是多级放大电路中的关键组成部分，用于控制放大程度并提高线性度。
通过将一部分输出信号送回到输入端，可以减小增益并降低非线性失真。
设计者需要选择适当的负反馈电阻和电容来实现所需的负反馈效果。
4.输入和输出阻抗匹配：为了最大限度地传递信号并减小信号损失，设计者需要确保输入和输出的阻抗与信号源和负载的阻抗相匹配。
此外，还应避免阻抗不匹配引起的反射和干扰。
5.电源设计：多级放大电路需要稳定的电源供应，以确保放大器可靠地工作。
设计者需要选择适当的电源电压和电流，并加入适当的电源滤波电容和电感来减小噪声。
6.频率响应设计：多级放大电路的频率响应对于信号传输的质量有直接影响。
设计者需要选择合适的放大器和组件来实现所需的频率响应，并根据需要进行频率补偿。
在多级放大电路的设计过程中，需要进行仿真和实际测试来验证设计的可行性和性能。
通过使用电子设计软件进行仿真，可以评估放大器的增益、频率响应和线性度等参数。
在实际测试中，可以使用示波器、信号发生器和频谱分析仪等仪器来检查放大电路的性能。
综上所述，多级放大电路的设计是一个涉及多个方面的复杂过程，需要设计者具备深入的电子知识和实践经验。
通过合理选择放大器、设计负反馈回路、匹配输入和输出阻抗以及进行频率响应设计等步骤，可以实现高质量的多级放大电路设计。
电路中的多级放大器设计与分析
电路中的多级放大器设计与分析介绍：电路中的多级放大器是在电子设备中常见的一种电路结构。
多级放大器可以将电信号放大到理想的程度，以满足对信号处理的需求。
本文将探讨多级放大器的设计与分析。
一、多级放大器的原理与结构多级放大器由多个放大级组成，每个放大级都能够将输入信号放大。
多级放大器一般是由级联的增益电路组成，每个级别的增益叠加使得整个电路的增益更大。
二、多级放大器的设计要点1. 选择合适的放大器类型：根据不同的需求可以选择不同类型的放大器。
常见的选择包括共射放大器、共基放大器、共集放大器等。
2. 确定电路增益：在设计多级放大器时，需要考虑整个电路的总增益。
通过计算每个级别的增益以及级联时的增益叠加，可以得到整个电路的总增益。
3. 确定电路稳定性：多级放大器中的每个级别都会引入一定的相移和相位延迟，这可能导致电路不稳定。
设计时需要考虑如何抵消或降低相移和相位延迟的影响，以保持整个电路的稳定性。
三、多级放大器的分析方法1. 构造增益-频率响应曲线：通过优化不同级别的放大电路，可以得到每个级别的增益-频率响应曲线。
通过观察这些曲线，可以找到电路在不同频率下的增益特性，进而对电路进行调整和优化。
2. 频率补偿：多级放大器中的每个级别都可能引入不同的频率衰减。
可以通过添加补偿电路或通过改变元件参数来调整频率响应，以提高整个电路的平坦度。
3. 相位裕度：多级放大器中的相位变化可能导致信号失真或干扰。
在设计和分析过程中，需要探索相位裕度并进行调整，以确保信号的准确传输。
四、多级放大器的应用领域多级放大器广泛应用于各种电子设备中，如音响系统、通信设备和放大器电路等。
其中，音响系统中的前级放大器用于信号处理与放大，而后级放大器则负责驱动扬声器。
结论：多级放大器是电路设计中常见的一种结构，通过合理的设计与分析，可以实现对信号的放大和处理。
掌握多级放大器的设计要点和分析方法，对电子工程师来说是非常重要的。
通过不断探索和优化，可以进一步提高多级放大器的性能，满足不同应用领域的需求。
电子线路实验_多级放大器及反馈的设计与研究
实验三多级放大器及反馈的设计与研究Ri R if Ri’Rif’oRof1.实验目的通过多级放大器的实验研究，学习放大器的工程设计和测试方法。
并掌握以下内容a. 放大器的级连和特点。
b. 电路的静态工作点及交流指标的调整和测试。
c. 用实验的方法研究负反馈放大器性能特点。
2.多级放大器的设计方法一般多级放大器引入负反馈，若都采用共发电路，一般不超过二级，否则容易自激。
如参考电路图所示，采用二级共发放大器。
静点设计方法：第一级ICQ1=0.5—1mA，静态电流小些。
第二级根据RL（或RL’）的大小和Uo 输出电压幅度合理确定ICQ2,但必须使ICQ1< ICQ2，本图选ICQ2≈2mA。
参考图是不带交流反馈的放大器，将电容Ce1拔掉，则是带有交直流反馈的串联电压负反馈。
3. 实验内容首先设计一组多级放大器。
已知条件Vcc = +12V，RL= 6.8KΩ或正无穷大。
管子采用9012和9013。
β选择100—200倍。
ICQ1= 0.5—1mA，ICQ2= 2mA左右。
要求其技术指标Au = u/ ui> 500倍。
Ri= 1KΩ—2 KΩ。
Ro= 2KΩ—3KΩ。
fL< 200Hz。
a. 完成电路设计和定型。
b. 完成静态工作点的调整，使VC2 = 6V 左右。
计算ICQ1和ICQ2。
c. 测量二级放大器的Ri ，Ro，Au，fL，fH。
d.采用交直流反馈技术，使反馈放大器Auf =20～40倍，Rif>5kΩ,Rof<1k,fLf<50Hz,设计反馈网络并进行如下测试：e. 测量Auf ，Rif，Rof，fLf，观察非线性失真是否改善。
f. PSPICE仿真分析。
4.实验要求（1）设计实验方案，并进行理论计算ICQ1,ICQ2,Ri,Ro,fL,fH,Av。
书写预习报告。
（2）反馈设计方案，确定反馈网络（信号源内阻Rs=50Ω），计算Rif ,Rof,fLf,fHf,Avf(假设电容为理想电容)。
