DOF-D 型数字信号光纤传输实验
数字信号光纤传输实验[目的要求]1.了解数字信号光纤通讯的基本原理2.熟悉半导体光源器件电光特性及其测试方法3.掌握数字信号光纤传输系统的检测及调试技术[仪器设备]1.DOF—D型数字信号光纤传输技术实验仪（四川大学物理系研制）；2.计算机；3.双迹示波器。
[实验原理]一、概述图1中表示出了一个光纤通讯系统的结构框图（图中仅画出一个方向的信道），该系统由以下几部分组成：光信号发送器、传输光缆、光信号接收器和收、发端的电端机。
图1 光纤通讯系统的结构框图以上光纤通讯结构框图对模拟信号和数字信号传输系统均适用。
对模拟信号系统而言，由电端机（发）送来的是话音或图象信号，要求光源器件应具有线性度良好的电光特性，对于数字信号传输系统，光源器件的非线性对系统性能影响不大。
光纤通讯系统中常用的光源器件主要是半导体发光二极管LED（发光中心波长0.86μm）和半导体激光器LD（波长1.3--1.5μm）。
前者具有线性度良好的电光特性，适用于模拟信号光纤传输系统或传输码率不高的小容量的数字光纤通讯系统；后者出光功率较大，波谱窄，发光中心波长能与光纤信道理论上的“零色散”所要求的波长匹配，故常用于以单模光纤作为信道的高速系统中。
光纤通讯系统中所用的光纤分多模光纤和单模光纤两种。
多模光纤主要用于模拟信号传输系统或传输距离不太远、数码率不高的数字信号光纤传输系统中；单模光纤用于高速的光纤通讯系统中。
有关以上两类光纤的结构、性能的详细论述见参考文献[1]。
光纤通讯系统中常用的光电探测器件，主要有PIN光电二极管和雪崩光电二极管。
PIN光电二极管与普通的PN结光电二极管相比，不同之处就在于在普通光电二极管P层和N层之间有一层低掺杂的N型半导体，且尺寸较宽、掺杂浓度很低以致可把该层近似为本征半导体，故用“I”表示。
在结构上的以上改进就使得PIN结构的光电二极管具有较宽的耗尽区和较小的结电容，从而提高了它的光电转换效率和对高速码率数字信号的快速响应能力。
由硅材料制做的PIN光电二极管响应波谱为0.5—1.0μm范围，中心响应波长为0.9μm，这与光纤的一个低损耗波长对应。
雪崩光电二极管APD在结构上使它所用的偏压能够达到较高的值，在这一高反压作用下，使APD内形成一个高电场区，当光信号照射在雪崩光电二极管上，光子激发出电子—空穴对之后，受高电场区内的电场加速，可以碰撞出二次电子—空穴对，使光电流倍增，提高了器件的灵敏度，以利于信号的远距离传输。
有关光纤通讯中采用的上述电光和光电器件的结构、工作原理及性能的详细论述见参考文献[2]。
二、实验系统的硬件结构及工作原理为了使非通讯专业的理工科学生在物理实验中学习到有关数字信号光纤通讯的基本原理，我们在《数字信号光纤传输实验》中着重于对光信号的发送、接收和再生；数字信号的并串/串并转换；模拟信号的AD/DA转换以及误码现象和原因等问题加以论述。
1、实验系统的硬件结构为以上目的开发的数字光纤传输实验仪基本结构如图2示，它由以下几部分组成：图2 数字信号光纤传输实验系统的基本结构1）．光讯号发送部分； 2）．传输光纤；3）．光讯号的光电转换和再生部分； 4）．计算机；5）．模数/数模转换及数字信号的并串/串并转换接口电路；6）．时钟系统； 7）．模拟信号源。
其中,光讯号发送部分采用中心波长为0.85μm的半导体发光二极管（LED）作光源器件，传输光纤采用芯径62.5μm，包层125μm的多模光纤、光讯号接收部分采用硅光电二极管（SPD）作光电检测元件、计算机接口采用ADC0809和DAC0832集成电路完成A/D和D/A转换；用8251集成芯片按异步方式进行数字信号的并串/串并转换。
以上器件和集成电路工作原理及性能的详细说明见文献[3、4]2、基本工作原理实验系统传输的数字信号可以是ASCII字符的2进制代码，也可是语音信号（模拟量）经ADC0809集成芯片进行A/D转换后的数字信号。
对于ASCII字符的2进制代码由计算机经RS—232串口送至电端机，再经电端机内的8251芯片的数据发送端（TxD）送至光端机光源器件（LED）数字信号调制电路输入端，进行数字信号的电光变换。
从LED出光口发出的数字式光信号再藕合到传输光纤中。
在传输光纤的出光端，数字式光信号经光电二极管（SPD）和再生电路变换成数字式电信号送至电端机,再经RS—232串口送回计算机，并在计算机屏幕上显示出相应的字符。
对于语音电信号，放大后送至电端机，经ADC0809进行A/D转换所形成的数字式电信号由DDK-20连接电缆再送至光端机对LED进行电光调制。
然后经过ASCII字符同样的传输过程在实验系统光电转换和再生电路输出端行成的数字式电信号再送至电端机，进行D/A转换，形成的模拟信号经滤波、放大后再由音箱输出。
以上过程均在程序控制下由计算机和电端机中的单片机完成。
3．数字信号的发送和电光转换对于电端机内的8251芯片设定为异步传输工作方式并波特率因子等于1的情行，在程序控制下电端机发送端所发送的数据流是由起始位（S）、数据位（D0～D7）和终止位（E）等共10位码元组成。
第一位是起始位，为低电平，最后一位是终止位，为高电平。
每位码元起始时刻与发送时钟TxC的下降沿对应、码元持续时间与发送时钟TxC的周期相等。
这些数字式电信号送至光端机LED的驱动和调制电路输入端，进行数字信号的电光变换。
LED的驱动和调制电路如图3示。
由于电端机数据发送端（即8251芯片的TxD端）在传输系统空闲时始终保持高电平状态，为了增加发光二极管LED的使用寿命，对应这一状态应使LED无电流流过。
为此，在其驱动调制电路输入端设置了一个由IC1组成的反相器。
因此，LED发光，对应电信号的“0”码，无光则对应电信号“1”码。
图3中电阻R C起限流作用；W1是调节LED导通时工作电流大小的电位器。
图3 LED的驱动和调制电路图4 数字信号的光电转换及再生4．数字信号的光电转换及再生调节由传输光纤输出的数字式光信号在接收端经过硅光电二极管SPD和再生调节电路把光信号变换成数字式电信号，再送至电端机8251芯片的RxD端。
图4为数字信号的光电转换及再生调节单元的电路图，其工作原理如下：如前所述，当传输系统处于空闲状态时，传输光纤中无光，硅光电二极管无光电流流过，这时只要R C和R b2的阻值适当，晶体管BG2就有足够大的基极电流I b注入，使BG2处于深度饱和状态，因此它的集电极和发射极之间的电压极低，既使经过后面放大电路的放大也能使反相器IC2的输出电压维持在高电平状态，以满足实验系统数据接收端RxD在空闲状态时应为高电平的要求。
当传输“0”码元时，发送端的LED发光，光电二极管有光电流I3流过，它是从SPD的负极流向正极，这对BG2的基极电流具拉电流作用，能使BG2的基极电流I b减小。
由于SPD结电容、其出脚联接线的线间电容以及BG2基—射极间杂散电容的存在（在图4中用C a 表示以上三种电容的总效应），使得BG2基极电流的这一减小过程不是突变的，而是按某一时间常数的指数规律变化。
随着BG2基极电流的减小，BG2逐渐脱离深度饱和状态，向浅饱和状态和放大区过渡，其集电极—发射极间的电压V ce也开始按指数规律逐渐上升。
由于后面的放大器放大倍数很高，故还未等V ce上升到其渐近值时，放大器输出电压就到达了能使反相器IC2状态翻转的电压值。
这时IC2输出端（即8251A的数据接收端RxD）为低电平。
在下一个“1”码元到来时，接收端的SPD无光电流，BG2的基极电流I b又按指数规律逐渐增加，因而使BG2原本按指数规律上升的V ce在达到某一值时就停止上升，并在此后又按指数规律下降。
V ce下降到某一值后，IC2的输出由低电平翻转成高电平。
调节图3中W1或图4中W2，使LED的工作电流（即LED发出的光强）与SPD无光照射时BG2饱和深度之间适当的配匹，既使在被传输的数据流中“1”码和“0”码随机组合的情况下，也能使接收端所接收到的数字信号在数码结构和码元宽度（即持续时间）方面与发送端发送的数字信号一致。
5．数字信号的码值判决、误码现象数字信号传至实验系统电端机8251芯片的数据接收端（RxD端）后还不能算信号传输过程的结束。
此后，尚需在接收时钟（RxC）上升沿时刻对再生波形每位码元的码值进行“0”、“1”判别。
在电端机8251芯片设定为异步传输工作方式并波特率因子等于1时，码值判别过程如下：在接收时钟RxC的下降沿不断检测RxD端的电平状态，若在RxC的某一下降沿检测到RxD的电平为低电平，接收端得知被传数据的起始位已到的信息，在与RxC该下降沿紧靠的下一个上升沿时刻再次对RxD端的电平状态进行检测，若仍为低电平，表明先前检测到的低电平状态确实是被传数据的起始位，而不是躁声干扰。
在确认了被传数据起始位的确到来之后，从确认时刻开始，每隔一个RxC周期对RxD端的电平状态进行一次检测，若检测到为高电平，赋予的码值为“1”，反之为“0”。
若判别结果所形成的二进制代码与发送数据的代码一致，表明码值判别结果正确。
若发送数据是某字符的二进制代码，接收端根据正确判别结果所形成的二进制代码从计算机字符库调出的字符就会与发送端发送的字符一致；若判别结果所形成的二进制代码与发送端发送的字符代码不一致，从计算机屏幕上显示的字符就与发送端发送的字符不一样。
这表明实验系统在信号传输过程中有误码产生。
在实际的数字通讯系统中，由于传输系统的带宽有限或传输距离过长，在接收端接收到的数字信号的“1”码元宽度相对发送端数字信号的“1”码元宽度要发生码元展宽现象。
当码元展宽程度超过正常码元宽度的一半时，就要发生误码判别。
系统传输率愈高（对应系统传输容量愈大），数字信号正常码元宽度就愈窄，这就要求数字传输系统允许的码元展宽程度就愈小。
与此对应的传输系统的带宽就要求愈宽。
所以高速数字传输系统就对应着宽带数字传输系统。
在本实验系统中误码原因有以下两种：（1）．数据接收端（RxD）数字信号的波形还未调节到再生状态；（2）．既使实验系统数据接收端波形调节到了再生状态，由于接收端再生波形相对发送端的发送波形具有一定延迟，而本实验系统发送时钟TxC和接收时钟RxC又是由同一时钟系统供给（在实际的数字通信系统中RxC是用复杂的时钟提取技术从接收端获得的再生信号中提取），当这一延迟达不到接收时钟无误码判别所许可的范围时就会产生误码。
图5和图6表示出两种不同延迟对码值判别结果的影响。
只有图6示的延迟范围内（TxC / 2 ≤Δτ≤TxC），码值判别结果才能正确。
对于图5的情形，ts1时刻虽然检测到为低电平，但在ts2检测到高电平，所以检测系统不能确认传输数据起始位的到来，此后就不再进行码值判别。
D型光纤的特性分析
•
6、意志坚强的人能把世界放在手中像 泥块一 样任意 揉捏。 2020年 12月13 日星期 日上午 3时55 分26秒0 3:55:26 20.12.1 3
•
7、最具挑战性的挑战莫过于提升自我 。。20 20年12 月上午 3时55 分20.12. 1303:5 5December 13, 2020
• 13、无论才能知识多么卓著，如果缺乏热情，则无异 纸上画饼充饥，无补于事。Sunday, December 13, 20201
3-Dec-2020.12.13
• 14、我只是自己不放过自己而已，现在我不会再逼自 己眷恋了。20.12.1303:55:2613 December 202003:55
李杰. 新型D型少模光纤Bragg光栅的特性及其在折射率测量中的应用. 2006.
D形光纤结构
Buried D-Fiber. The core is situated a specified distance beneath the flat surface of the fiber
Exposed D-Fiber. The flat surface of the fiber cuts across the core, exposing it
D型光纤传输特性及其 折射率传感特性仿真
主要内容
D型光纤简介 建立仿真模型 D型光纤模场分析 D型光纤光栅特性分析 D型光纤双折射分析 结论
D形光纤的诞生背景
倏逝场：光纤中的导模在纤芯和包层的分界面上产 生全反射，大部分能量都集中在纤芯中，但是有一 部分能量会渗透到包层和外界环境中去，它是一种 强度沿光纤径向呈指数衰减的电磁波，因此称其为 光纤的倏逝场。
D型光纤模型
采用加拿大Apollo光子公司出 品的APSS波导分析和设计软件 来进行模拟分析D型光纤，建立 的模型如图4所示，模型采用半 结构设计，纤芯半径4.5um ， 纤芯折射率 1.449222，包层折 射率1.444024 ，工作波长 1550nm，光纤置于折射率设为 1.33的环境中，光纤的外直径 为125 um。
光纤通信实验五
实验报告课程名称：光通信实验实验名称：模拟信号光纤传输实验数字信号光纤传输实验学生姓名：章仕波学生学号：11081522实验日期：4月15日实验十一模拟信号光纤传输实验一、实验目的1、了解模拟信号光纤系统的通信原理2、了解完整的模拟信号光纤通信系统的基本结构二、实验内容1、各种模拟信号LED模拟调制：三角波，正弦波，语音信号（外输入语音信号）2、各种模拟信号LD模拟调制：三角波，正弦波，语音信号（外输入语音信号）四、实验仪器1、ZY12OFCom13BG3型光纤通信原理实验箱 1台2、20MHz双踪模拟示波器1台3、万用表1台4、FC/PC-FC/PC单模光跳线1根5、850nm光发端机和光收端机（可选）1套6、ST/PC-ST/PC多模光跳线（可选）1根7、音频线（可选）1根8、外输入语音信号源（可选收音机，单放机，PC机等）1套9、连接导线 20根五、实验原理根据系统传输信号不同，光纤通信系统可分为模拟光纤通信系统和数字光纤通信系统。
由于发光二极管和半导体激光器的输出光功率（对激光器来说，是指阈值电流以上线性部分）基本上与注入电流成正比，而且电流的变化转换为光频调制呈线性，所以可以直接调制。
对于半导体激光器和发光二极管来说，具有简单、经济和容易实现等优点。
进行发光二极管及半导体激光器调制时采用的就是直接调制。
连续的模拟信号电流叠加在直流偏置电流上，适当地选择直流偏置电流的大小，可以减小光信号的非线性失真。
电路实现上，LED的模拟信号调制较为简单，利用其P-I的线性关系，可以直接利用电流放大电路进行调制，实验箱模拟信号调制电路如图11-3所示。
一般来说，半导体激光器很少用于模拟信号的直接调制，半导体激光器模拟调制要求光源线性度很高。
而且要求提高光接收机的信噪比比较高。
与发光二极管相比，半导体激光器的V-I线性区较小，直接进行模拟调制难度加大，采用图11-3调制电路，会产生非线性失真。
本实验通过完成各种不同模拟信号的LED光纤传输（如正弦波，三角波，外输入音乐信号），了解模拟信号的调制过程及调制系统组成。

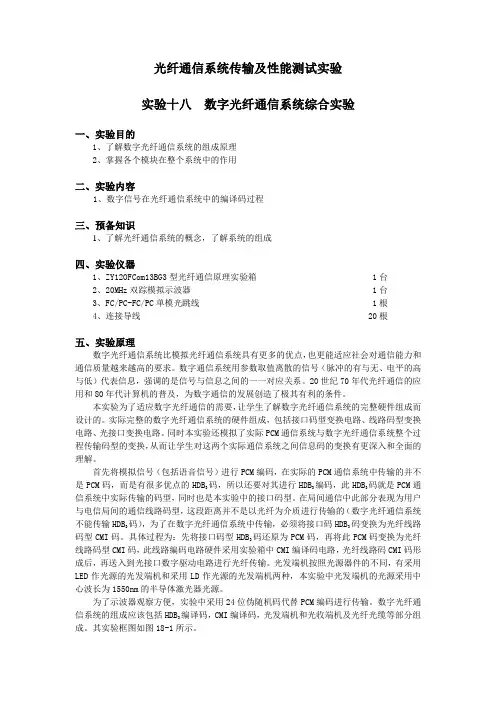

实验十八-数字光纤通信系统综合实验
光纤通信系统传输及性能测试实验实验十八数字光纤通信系统综合实验一、实验目的1、了解数字光纤通信系统的组成原理2、掌握各个模块在整个系统中的作用二、实验内容1、数字信号在光纤通信系统中的编译码过程三、预备知识1、了解光纤通信系统的概念，了解系统的组成四、实验仪器1、ZY12OFCom13BG3型光纤通信原理实验箱 1台2、20MHz双踪模拟示波器 1台3、FC/PC-FC/PC单模光跳线 1根4、连接导线 20根五、实验原理数字光纤通信系统比模拟光纤通信系统具有更多的优点，也更能适应社会对通信能力和通信质量越来越高的要求。
数字通信系统用参数取值离散的信号（脉冲的有与无、电平的高与低）代表信息，强调的是信号与信息之间的一一对应关系。
20世纪70年代光纤通信的应用和80年代计算机的普及，为数字通信的发展创造了极其有利的条件。
本实验为了适应数字光纤通信的需要，让学生了解数字光纤通信系统的完整硬件组成而设计的。
实际完整的数字光纤通信系统的硬件组成，包括接口码型变换电路、线路码型变换电路、光接口变换电路。
同时本实验还模拟了实际PCM通信系统与数字光纤通信系统整个过程传输码型的变换，从而让学生对这两个实际通信系统之间信息码的变换有更深入和全面的理解。
首先将模拟信号（包括语音信号）进行PCM编码，在实际的PCM通信系统中传输的并不是PCM码，而是有很多优点的HDB3码，所以还要对其进行HDB3编码，此HDB3码就是PCM通信系统中实际传输的码型，同时也是本实验中的接口码型。
在局间通信中此部分表现为用户与电信局间的通信线路码型，这段距离并不是以光纤为介质进行传输的（数字光纤通信系统不能传输HDB3码），为了在数字光纤通信系统中传输，必须将接口码HDB3码变换为光纤线路码型CMI码。
具体过程为：先将接口码型HDB3码还原为PCM码，再将此PCM码变换为光纤线路码型CMI码，此线路编码电路硬件采用实验箱中CMI编译码电路，光纤线路码CMI码形成后，再送入到光接口数字驱动电路进行光纤传输。

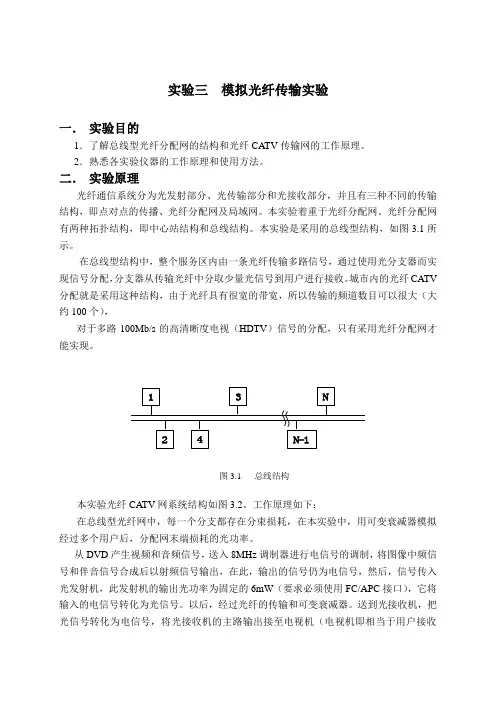

实验三模拟光纤传输实验
实验三模拟光纤传输实验一．实验目的1．了解总线型光纤分配网的结构和光纤CATV传输网的工作原理。
2．熟悉各实验仪器的工作原理和使用方法。
二．实验原理光纤通信系统分为光发射部分、光传输部分和光接收部分，并且有三种不同的传输结构，即点对点的传播、光纤分配网及局域网。
本实验着重于光纤分配网。
光纤分配网有两种拓扑结构，即中心站结构和总线结构。
本实验是采用的总线型结构，如图3.1所示。
在总线型结构中，整个服务区内由一条光纤传输多路信号，通过使用光分支器而实现信号分配，分支器从传输光纤中分取少量光信号到用户进行接收。
城市内的光纤CATV 分配就是采用这种结构，由于光纤具有很宽的带宽，所以传输的频道数目可以很大（大约100个），对于多路100Mb/s的高清晰度电视（HDTV）信号的分配，只有采用光纤分配网才能实现。
1 3 N2 4 N-1图3.1 总线结构本实验光纤CATV网系统结构如图3.2。
工作原理如下：在总线型光纤网中，每一个分支都存在分束损耗，在本实验中，用可变衰减器模拟经过多个用户后，分配网末端损耗的光功率。
从DVD产生视频和音频信号，送入8MHz调制器进行电信号的调制，将图像中频信号和伴音信号合成后以射频信号输出，在此，输出的信号仍为电信号，然后，信号传入光发射机，此发射机的输出光功率为固定的6mW（要求必须使用FC/APC接口），它将输入的电信号转化为光信号。
以后，经过光纤的传输和可变衰减器。
送到光接收机，把光信号转化为电信号，将光接收机的主路输出接至电视机（电视机即相当于用户接收端），即可观测接收信号的质量了。
可变衰减器光纤电缆图3.2 光纤CA TV 网系统结构可变衰减器的衰减值从0dB 逐渐增加，同时观察TV 上电视信号的质量，当电视图像和声音都不清楚时，记下此时的衰减值()dB α，此即为最大衰减值，或者说最小输出光功率。
根据此衰减值推算出可以接入的最大用户数目。
推算公式：光发射机的输出功率，即可变衰减器的输入光功率：dBm mW P 7.76==入 （3-1）可变衰减器的衰减量()dB α：）（）（出入出入出入dBm P dBm P mw mw P mw mw P mw P mw P dB -=-==)(1)(lg 10)(1)(lg 10)()(lg10)(α （3-2） 式中，出P 是可变衰减器衰减后的光功率。
数字光纤实验报告模板
一、实验目的1. 理解数字光纤通信的基本原理。
2. 掌握光纤通信系统的组成和各部分的功能。
3. 学习数字信号在光纤中的传输过程。
4. 了解光纤通信实验仪器的操作方法。
二、实验原理1. 光纤通信的基本原理：利用光纤作为传输介质，通过光波传输数字信号。
2. 光纤通信系统的组成：光源、光纤、光放大器、光检测器、终端设备等。
3. 数字信号在光纤中的传输过程：调制、传输、解调。
三、实验仪器与设备1. 光纤通信实验仪2. 光源（LED、激光器）3. 光纤（单模、多模）4. 光放大器5. 光检测器6. 终端设备（电脑、显示器）7. 光功率计8. 光纤连接器四、实验步骤1. 熟悉实验仪器的操作方法。
2. 连接实验仪器的各个部分，确保连接正确无误。
3. 开启光源，调整光源输出功率。
4. 将数字信号输入实验仪，观察信号在光纤中的传输过程。
5. 使用光功率计测量信号功率，记录数据。
6. 改变光源输出功率，观察信号传输效果。
7. 改变光纤长度，观察信号传输效果。
8. 使用光放大器，观察信号传输效果。
9. 使用光检测器，观察信号解调效果。
10. 记录实验数据，分析实验结果。
五、实验数据记录与分析1. 记录光源输出功率、光纤长度、光放大器增益、光检测器接收功率等数据。
2. 分析不同参数对信号传输效果的影响。
3. 比较不同实验条件下的信号传输效果。
六、实验结果与讨论1. 根据实验数据，分析实验结果。
2. 讨论实验过程中出现的问题及解决方法。
3. 总结实验过程中的经验教训。
七、实验结论1. 通过实验，掌握了数字光纤通信的基本原理和实验方法。
2. 理解了光纤通信系统的组成和各部分的功能。
3. 学习了数字信号在光纤中的传输过程。
4. 提高了实验操作技能和数据分析能力。
八、实验报告格式1. 封面：实验报告名称、实验日期、实验班级、实验小组、实验报告人等信息。
2. 目录：实验目的、实验原理、实验仪器与设备、实验步骤、实验数据记录与分析、实验结果与讨论、实验结论等章节的页码。

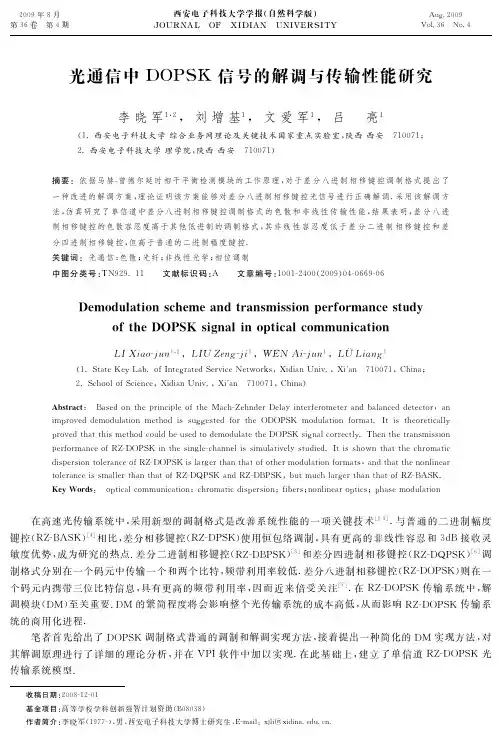

光通信中DOPSK信号的解调与传输性能研究
