网架顶升方案
钢结构网架液压顶升施工工艺
2015年11月目录1、工程概况2、解决的关键问题及创新点3、钢结构网架液压施工工艺4、工程应用及社会效益5、网架顶升使用设备表附:用户验收意见附:工程质量验收记录一、工程概况辅助原料预均化钢结构网架工程,项目厂址位于苛岚县,覆盖面积为:6794m2,支撑方式为下弦周边多点支撑。
长轴方向158m,跨度43m,高度27、5m;采用三心柱面网壳结构,网格型式为正放四角锥,节点型式为焊接空心球,屋面采用0、6厚天蓝色压型钢板,屋面设1㎜厚阳光板采光带,并且设有直径680mm不锈钢无动力涡轮通风器;该网架工程就是为了彻底满足水泥生产环保要求,根治贮运过程中污染而建设的重大项目。
二、解决的关键问题及创新点1、本工程网球架基础为钢筋混凝土独立柱基础,建筑物内有两段高度为10、5m高的混凝土挡墙,因此网球架需分成(一区、二区)两段拼装顶升,然后空中对接才能保证施工时的安全。
2、本网架跨度大,起拱较高,这样会增加网架的顶升难度。
3、创新点:安装工艺简单,顶升平稳,顶升同步性好,劳动强度低,工效高,施工安全,大大提高了工程进度,同时降低了施工成本。
市场流行几种网架安装方法,其中散装法、顶升法、提升法、整体吊装法、高空滑移法安装法就是比较认可的,但不管何种方法都就是以质量、安全、省钱、省料为前提的,所以我施工项目部经过反复论证、周密计划考虑,认为顶升法比较可行,不但安全可靠、保质保量,且省钱、省力、省工、省料。
三、网架液压顶升施工工艺1、选定作业方案:根据网架的平面布置(下图),可以瞧出网架网格规整(网球架共计26排),适于用地面拼装10排后、利用液压顶升的方法进行施工(每次顶升为一排);经过数次顶升并进行拼装、焊接成整体网架。
一区网架液压顶升点布置图二区网架液压顶升点布置图为了保证网架的安装精度与顺利拼接,在每块网架的下弦节点处设置临时支撑点,施工过程使用专用的顶升设备,将网架单元块逐步顶到设计标高与平面坐标。
因此我们采用地面拼装、焊接10排完成后,采用顶升的方法进行施工。
大跨度钢网架结构整体顶升施工工艺
大跨度钢网架结构整体顶升施工工艺发布时间：2022-12-25T07:32:40.779Z 来源：《工程建设标准化》2022年第16期作者：齐文豪[导读] 以高速铁路站房大跨度钢网架结构为工程背景齐文豪中铁建工集团有限公司上海分公司，上海200000摘要：以高速铁路站房大跨度钢网架结构为工程背景，本文详细介绍了站房钢结构屋盖结构的整体顶升施工工艺。
该结构采用构建地面进行预拼装整体顶升，悬挑部分地面分块拼装、分片吊装再进行高空对接安装的施工方法。
为顺利完成钢网架结构的安装，采用了分阶段整体同步顶升法，即将钢网架结构在二层地面拼装顶升至三层楼面高度，通过向四周延伸拼装钢网架，并增加、调整顶升设备后继续顶升至设计高度。
保证了钢结构的安装精度，缩短了工期，有效提高了工程质量，为类似工程的顶升施工提供了参考实例。
关键词：整体顶升；分阶段；钢结构；网架1.工程概况本文以高速铁路站房大跨度钢网架结构为工程背景，该站房上部屋盖采用钢网架[1]结构，结构形式为四角锥网架，构件采用高频焊管或无缝钢管，最大直径为φ219x14mm，其节点为焊接球节点，支撑形式为下弦铰接于混凝土框架柱顶。
屋盖轴线尺寸为85m×55m，整个建筑中央高两侧低，最高处屋面高度为28.55m。
整个网架含檩条、马道总重为435t。
图1 平面钢网架结构正面图2.网架安装方法及施工工艺2.1 网架安装施工方案对于站房大跨度钢屋盖网架安装方式分为高空散拼或者地面网架和拼装完成后整体顶升进行施工。
结合本工程的特点和现场平面布置情况，网架采用先地面拼装后整体顶升的施工流程。
根据本工程特点和现场平面布置情况，网架拼装顺序为：施工准备→放线定位→砌筑临时砖墩→搁置下弦球→调整下弦球标高→组装下弦→组装上弦、腹杆→检查→校正→焊接→无损检测→补漆→验收→顶升→补杆→焊接→无损检测→补漆→最终验收。
网架进行地面拼装时的施工步骤如下：（1）网架中心定位基准拼装定位首先根据图纸中球节点的定位尺寸及网架起拱值求出各下弦球的Z坐标和高差，再根据中心区网架球的大小在地面上砌砖垛，采用塔尺复核每个砖垛的标高，砖垛上分别测定中心十字线，确定球节点的位置，并连接拼装节间杆件，形成下弦四边形单元网格，再用腹杆将上弦中心球定位，使上弦球中心与地面投影中心位置吻合，连接拼装其它腹杆，形成一个小单元作为基准控制单元。

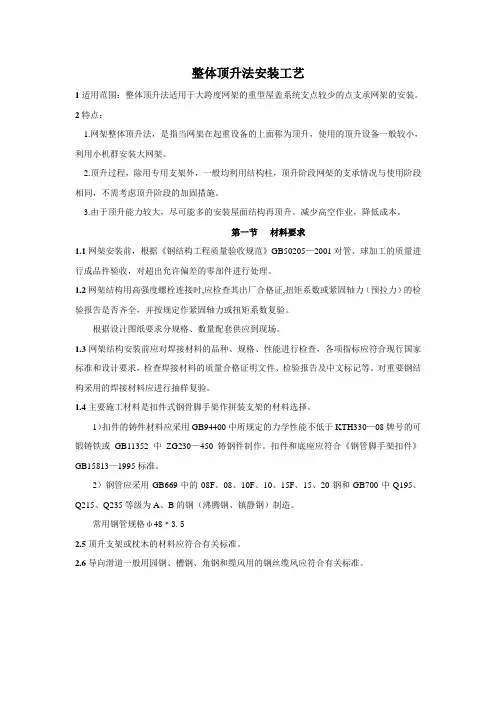

北京市钢结构工程整体顶升法安装工艺标准
整体顶升法安装工艺1适用范围：整体顶升法适用于大跨度网架的重型屋盖系统支点较少的点支承网架的安装。
2特点：1.网架整体顶升法，是指当网架在起重设备的上面称为顶升，使用的顶升设备一般较小，利用小机群安装大网架。
2.顶升过程，除用专用支架外，一般均利用结构柱，顶升阶段网架的支承情况与使用阶段相同，不需考虑顶升阶段的加固措施。
3.由于顶升能力较大，尽可能多的安装屋面结构再顶升。
减少高空作业，降低成本。
第一节材料要求1.1网架安装前，根据《钢结构工程质量验收规范》GB50205—2001对管、球加工的质量进行成品件验收，对超出允许偏差的零部件进行处理。
1.2网架结构用高强度螺栓连接时,应检查其出厂合格证,扭矩系数或紧固轴力（预拉力）的检验报告是否齐全，并按规定作紧固轴力或扭矩系数复验。
根据设计图纸要求分规格、数量配套供应到现场。
1.3网架结构安装前应对焊接材料的品种、规格、性能进行检查，各项指标应符合现行国家标准和设计要求，检查焊接材料的质量合格证明文件、检验报告及中文标记等。
对重要钢结构采用的焊接材料应进行抽样复验。
1.4主要施工材料是扣件式钢骨脚手架作拼装支架的材料选择。
1）扣件的铸件材料应采用GB94400中所规定的力学性能不低于KTH330—08牌号的可锻铸铁或GB11352中ZG230—450铸钢件制作。
扣件和底座应符合《钢管脚手架扣件》GB15813—1995标准。
2）钢管应采用GB669中的08F、08、10F、10、15F、15、20钢和GB700中Q195、Q215、Q235等级为A、B的钢（沸腾钢、镇静钢）制造。
常用钢管规格ф48﹡3.52.5顶升支架或枕木的材料应符合有关标准。
2.6导向滑道一般用园钢、槽钢、角钢和缆风用的钢丝缆风应符合有关标准。
第二节主要机具表2.1 主要机具第三节作业条件3.1根据正式施工图纸及有关技术文件编制施工组织设计已审批。
3.2对使用的各种测量仪器及钢尺进行计量检验复验。
网架顶升支架计算书
网架顶升支架计算书支撑架由标准节拼装而成，单节尺寸为长×宽×高=1.2m×1.2m×1.01m，立杆为Ø140×4，水平杆为Ø60×3.5（上）斜腹杆为Ø48×3.5。
材质为Q235B，支撑架整体设计成网架形式，支架设计高度25米。
1 设计依据《空间网格结构技术规程》（JGJ7-2010）《建筑结构荷载规范》（GB50009-2012）《建筑抗震设计规范》（GB50011-2010）《建筑地基基础设计规范》（GB50007-2011）《钢结构焊接规范》（GB50661-2011）《钢结构高强度螺栓连接技术规程》（JGJ82-2011）2 计算简图、几何信息计算简图(圆表示支座，数字为节点号，7、31、55、79、12、60、36、84节点为拉索节点)单元编号图各单元信息如下表：注：等肢单角钢的2、3轴分别对应u 、v 轴 3 荷载与组合结构重要性系数： 1.00 1、节点荷载1) 工况号: 0*输入荷载库中的荷载:节点荷载分布图:节点荷载序号1分布图2) 工况号: 1*输入荷载库中的荷载:节点荷载分布图:节点荷载序号1分布图2、单元荷载1) 工况号: 2*输入的面荷载:面荷载分布图:面荷载序号1分布图（实线表示荷载分配到的单元）3、其它荷载(1). 地震作用无地震。
(2). 温度作用无温度作用。
4、荷载组合(1) 1.20 恒载+ 1.40 活载工况1(2) 1.20 恒载+ 1.40 风载工况2(3) 1.20 恒载+ 1.40 活载工况1 + 1.40 x 0.60 风载工况2(4) 1.20 恒载+ 1.40 x 0.70 活载工况1 + 1.40 风载工况2(5) 1.00 恒载+ 1.40 风载工况24 内力位移计算结果1、内力（1）最不利内力各效应组合下最大支座反力设计值(单位：kN、kN.m)各效应组合下最大支座反力标准值(单位：kN、kN.m)（2）内力包络及统计按轴力N 最大显示构件颜色(kN)轴力N 最大的前10 个单元的内力(单位：m,kN,kN.m)按轴力N 最小显示构件颜色(kN)轴力N 最小的前10 个单元的内力(单位：m,kN,kN.m)2、位移（1）组合位移第1 种组合Uz(mm)第2 种组合Uz(mm)第3 种组合Uz(mm)第4 种组合Uz(mm)第5 种组合Uz(mm)5设计验算结果本工程有1 种材料：Q235：弹性模量：2.06*105N/mm2；泊松比：0.30；线膨胀系数：1.20*10-5；质量密度：7850kg/m3。
整体顶升法在网架工程中的应用
整体顶升法在网架工程中的应用【摘要】随着钢结构在建筑工程中的广泛运用，网架、网壳在大跨度结构中也越来越常见。
网架结构的安装方法要有六种，分别为高空散装法、分块安装法、高空滑移法、整体吊装法、整体提升法、整体顶升法。
以下根据整体顶升法在我司承接的网架工程中的实际应用。
简述整体顶升法在施工过程中的相关事项。
【关键词】网架整体顶升测量液压顶升顶升纠偏工程概况：我司承建的横店影视产业园中区三期工程，因摄影棚的设计标高较高，为20米左右，且网架上有马道、排烟机房、灯架等附属设施，结构较为复杂。
因此，拟采用整体顶升法进行施工整体顶升法具有以下优点：1）质量顶升法施工，网架安装、檩条安装、油漆刷涂、马道、排烟机房、灯架等超过90%的工作量都是在地面或接近地面完成。
便于施工质量的跟踪、检查和整改，特别在网架安装方面，能更有效的避免工人因“不便”或其他原因而“漏”处理的质量隐患。
2）安全如上所述，安装工程超过90%的工作量在地面或接近地面的位置施工，特别是网架、檩条、马道安装，不再使用其他动力机械、减少在高空作业时间，极大地降低了安全事故发生的概率，保证施工工作的顺利进行。
3）进度由于顶升法施工大部分的工作量在地面或接近地面的位置进行，能更有效地保证工程施工进度，极大地提高施工工人的工作效率。
特别是在较恶劣的气象条件下（如大风、雾、雨雪等），大部分的安装工作能照常进行，这是其他常规安装方法不可比拟的。
整体顶升施工工艺流程施工准备（构件制作、运输）→测量放线（定位顶升设备及网架起步位置）→网架开始地面拼装（同时所有支座放置到混凝土柱头上）→网架地面拼装一半后安装檩条→网架施工完毕→马道安装→屋面檩条安装完毕→马道安装完毕→准备顶升→液压线路及顶升架标高检测→顶升开始→顶升到设计标高→支座附近位置补杆→支座焊接固定→卸载→拆除顶升架。
具体施工步聚：第一步地面放支撑点，先将下弦杆连接上，连接前用尺拉对角线复核焊接球定位是否正确。

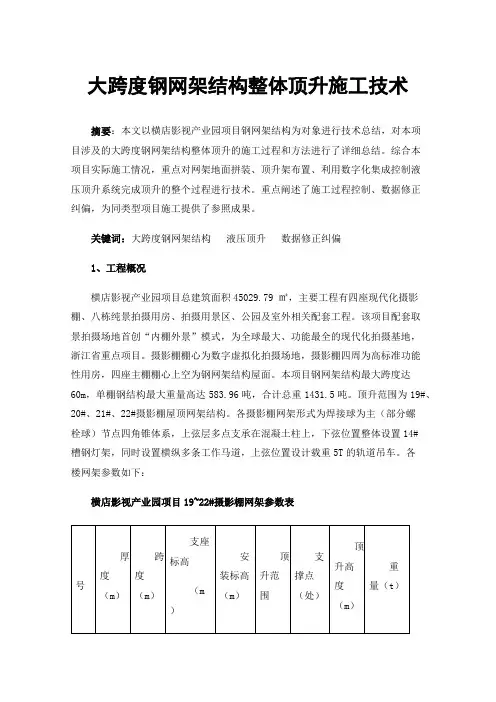

大跨度钢网架结构整体顶升施工技术
大跨度钢网架结构整体顶升施工技术摘要：本文以横店影视产业园项目钢网架结构为对象进行技术总结，对本项目涉及的大跨度钢网架结构整体顶升的施工过程和方法进行了详细总结。
综合本项目实际施工情况，重点对网架地面拼装、顶升架布置、利用数字化集成控制液压顶升系统完成顶升的整个过程进行技术。
重点阐述了施工过程控制、数据修正纠偏，为同类型项目施工提供了参照成果。
关键词：大跨度钢网架结构液压顶升数据修正纠偏1、工程概况横店影视产业园项目总建筑面积45029.79 ㎡，主要工程有四座现代化摄影棚、八栋纯景拍摄用房、拍摄用景区、公园及室外相关配套工程。
该项目配套取景拍摄场地首创“内棚外景”模式，为全球最大、功能最全的现代化拍摄基地，浙江省重点项目。
摄影棚棚心为数字虚拟化拍摄场地，摄影棚四周为高标准功能性用房，四座主棚棚心上空为钢网架结构屋面。
本项目钢网架结构最大跨度达60m，单棚钢结构最大重量高达583.96吨，合计总重1431.5吨。
顶升范围为19#、20#、21#、22#摄影棚屋顶网架结构。
各摄影棚网架形式为焊接球为主（部分螺栓球）节点四角锥体系，上弦层多点支承在混凝土柱上，下弦位置整体设置14#槽钢灯架，同时设置横纵多条工作马道，上弦位置设计载重5T的轨道吊车。
各楼网架参数如下：横店影视产业园项目19~22#摄影棚网架参数表2、顶升方案遴选钢结构网架安装就位可采用以下几种施工方案，一：采用地面整体拼装方式，在拼装好的网架四周使用多台垂直起吊设备，采用同步抬吊方式将整体拼装网架抬升就位。
此种方式需要有充足的作业场地供网架拼装和垂直抬吊机械安放，本工程不具备此条件。
二：采用搭设满堂脚手架后在脚手架顶部设置水平作业台面，将散件运输至作业平台上进行拼装。
此方案施工周期长，成本高，施工速度慢。
三：采用地面拼装小单元，然后采用汽车吊配合进行高空小单元组装的方式。
此方案需要作业人员频繁滞留高空作业，施工速度慢，质量难以把控，同时作业风险高。
大跨度钢网架顶升过程整体高空变角度施工工法(2)
大跨度钢网架顶升过程整体高空变角度施工工法大跨度钢网架顶升过程整体高空变角度施工工法一、前言大跨度钢网架是目前大型建筑工程中常用的一种结构形式，其横跨能力强、自重轻、施工周期短等特点使得其在工程中得到广泛应用。
然而，由于它的尺寸庞大，施工过程中遇到了一系列的困难和挑战。
为了解决这些问题，我们通过研究和实践总结出一种大跨度钢网架顶升过程整体高空变角度施工工法，旨在提高施工效率、减少施工风险。
二、工法特点该工法通过借助专用设备将大跨度钢网架整体自下向上进行顶升，同时改变施工过程中的角度，使得顶升后的钢网架能够自然落到目标位置上。
该工法具有以下几个特点：1. 整体协同操作：通过多台专用设备的协同操作，实现对整个钢网架的顶升和调整。
2. 高空变角度：通过调整顶升设备的位置和角度，实现钢网架在顶升过程中的变角度调整，使得其能够自由落到目标位置上。
3. 施工效率高：借助专用设备和工艺优化，大大提高了施工效率，节约人力资源和时间成本。
4. 施工风险低：通过科学的工艺措施和安全控制措施，降低了施工风险的发生概率，保障了施工过程的安全性。
三、适应范围该工法适用于大跨度钢网架的施工过程中，在钢网架的顶升和调整环节使用，可以针对各类大型建筑工程中的大跨度钢网架施工进行应用。
四、工艺原理施工工法与实际工程之间的联系主要是通过科学的工艺原理和采取的技术措施进行实现的。
具体包括以下几个方面：1. 对于钢网架的整体顶升，使用专用设备对每根梁的下端进行顶升，高空配重平台对接车进行移动，从而实现整体顶升的负荷传递。
2. 通过调整专用设备的位置和角度，将钢网架顶升并改变角度，使得其能够自然向下落到目标位置上。
3. 在顶升过程中，通过对大跨度钢网架进行斜向顶升，使其能够更好地适应施工环境的要求。
4. 借助测量设备和钢结构模型中的仿真计算，对顶升过程中的力学特性进行分析和优化。
五、施工工艺1. 设置固定施工基础，进行场地平整和固定设备。
技术方案-体育馆钢网架整体爬升施工
1.11.21.3体育馆钢网架整体爬升施工1.3.1 爬升工艺设计1.方案选择网架拼装主要分空中组装和地面拼装两种, 其中地面拼装高空作业少、易保证拼装质量。
该工程采用“地面拼装、液压整体爬升”的施工方案。
即网架支承柱采用预制吊装,网架在地面拼装,网架支座上安装GYD-35型液压于斤顶，支承柱上部安装①25圆钢吊杆，千斤顶带着网架顺吊杆爬升，直至安装标高。
2.千斤顶、吊杆及油路布置网架自重119t,提升荷载2100kN,网架最大支座反力79.5kN。
考虑网架在爬升中由于千斤顶回油下坠对吊杆的冲击振动和千斤顶受力的不均衡性, 动力系数和不均衡系数均取1.2, 则最大支座反力为114.5kN。
千斤顶最大起重量35kN,按工作起重量考虑取15~20kN=网架除4个角支座（受拉支座）不设千斤顶外,其余支座均按支座反力大小设4~6 个千斤顶,共186个。
每个支座设4根直径25mm勺A3钢吊杆,采用对焊接头,长度12m,上端用螺栓固定于柱顶短钢柱上。
经试验,吊杆屈服拉力为130kN,破断拉力为200kNo 吊杆最大负荷38kN,安全系数3.4,共安装吊杆148根。
4台YKT-36型液压控制台分别设在网架四角，油管采用①16及①8高压胶管，支油管路及分油管路均为并联（图6-10-1 、6-10-2）1.3.2 网架制作与拼装网架制作与拼装分二步进行。
第一步是将全部杆件、节点在车间下料制作并将一个方向的平面桁分成小单元（2 个节间）, 拼装后运至现场; 第二步为现场组装（总拼）。
按施工组织设计要求,在网架下弦节点位置间隔砌筑37cm^ 37cm砖支墩，高80cm,中间起拱10cm,砖墩顶面用水泥砂浆抹平找坡并弹出网格中心线。
采用20m摇头扒杆将小单元桁吊至拼装位置进行组装（从柱角开始，顺序组装）,组装时全部杆件与节点用螺栓和点焊固定。
组装后, 经严格检查校正后方可焊接。
焊接工作从网架中央节点开始, 呈辐射状向四周展开, 最后焊接网架支座节点-1.3.3 爬升施工1）爬升程序1.试爬网架总拼和液压爬升系统安装就绪后,将网架从3.7m升至4.43m,搁置于支承柱临时钢梁上，爬升高程0.73m。
大面积拱形网架液压顶升施工技术
整个网架为弧形结构 ， 跨 度为 １ ７ ０ ． ４ ４ ８ ｍ。网架 最高点 （ 天窗） 为 网架钢结 构的安装方法 主要 有高空散装 法 、 分条或分 块 累计 安装 ２ ７ ． ２ ３ １ ｍ， 网架结构屋脊 高为 ２ ３ ． ２ ３ １ ｍ ， 网架檐 口高度 为 １ ０ ． ０ ｍ 。 法、 高空滑移法 、 整体 吊装法 、 整体提升法 、 整体顶升法等 。 我公 司承 接 的 山 西 建 邦 新 建 铁 库 网架 工 程 ， 建 筑 面积 为 １ ９ １ ２ ０ ｍ ， 四角锥焊 接空心球节点拱形 网架 ， 网架 下弦 以 ３ １个钢 筋混凝 土柱为支撑 ， 整个网架为拱形结构 ， 跨度为 １ ７ ０ ． ４ ４ ８ ｍ。网架 矢高 １ ３ ． ２ ３ １ ｍ， 结构屋脊高为 ２ ３． ２ ３ １ ｍ， 网架檐口高度为 １ ０ ． ０ １ Ｔ Ｉ 。混 凝土柱 子最高为 １ ５ ． ４ ５ １ Ｔ Ｉ ， 最低 为 ５ ． ６ ６ ５ ｍ。网架总重约 ５ ０ ０ ｔ 。 该 网架工程为拱形 网架 ， 支点 少 ， 跨 度大 ， 而 且东 、 南面 上空 有高压 线 ， 西、 北 面有 围墙 、 建筑 物等 。考 虑 到 以下几 点 ： １ ） 这种 工程弧度 大 ， 地面整体 搭设平 台拼装 费用 高 ； ２ ） 用 吊车 分块 吊装 周边站位不合 理 ， 而且危 险性较大 ； ３ ） 吊装分块 由于支 撑点少 ， 跨 度大 ， 吊车须选用 大型 吊车 ， 费用高 ； ４ ） 网架 高度 为 ２ ３ ． ２ ３ １ ｍ， 安
ｒ
装过程 中不安 全 因素太 多。根据 以上 原 因考虑 到成 本 、 工期、 安
图 １ 建邦网架的平面图和立面图
屋顶整体提升技术方案
第九章屋顶网架钢结构整体提升技术方案一、屋面桁架提升方法介绍屋面网架整体提升部分钢结构重量约为1000t，跨距85m,提升高度为17。
5m，具体详见附图9—1屋面网架提升示意图。
1、计算机控制液压同步提升技术(1）计算机控制液压同步提升技术简介A．计算机控制液压同步提升技术为确保屋面钢结构的安全施工提供了保障，它采用柔性钢绞线承重、提升油缸集群、计算机控制、液压同步提升原理，结合现代化施工工艺,将构件在地面拼装后，整体提升到预定位置安装就位,实现大吨位、大跨度、大面积的超大型构件超高空整体同步提升。
B．计算机控制液压同步提升技术的核心设备采用计算机控制，可以全自动完成同步升降、实现力和位移控制、操作闭锁、过程显示和故障报警等多种功能，是集机、电、液、传感器、计算机和控制技术于一体的现代化先进设备。
（2）系统组成计算机控制液压同步提升系统由钢绞线及提升油缸集群（承重部件）、液压泵站（驱动部件）和传感检测及计算机控制（控制部件）等几个部分组成。
钢绞线及提升油缸是系统的承重部件，用来承受提升构件的重量。
用户可以根据提升重量（提升荷载）的大小来配置油缸的数量，每个提升吊点中油缸可以并联使用。
本工程采用的提升油缸有100吨、40吨两种规格，均为穿芯式结构.穿芯式提升油缸的结构示意图如图9—2所示。
钢绞线采用高强度低松弛预应力钢绞线，公称直径为15。
2mm ,抗拉强度为1860N/mm，破坏拉力为260。
7KN，伸长率在1％时的最小荷载221。
5KN,每米重量1.1Kg。
钢绞线符合国际标准ASTMA416-87a,其抗拉强度、几何尺寸和表面质量都得到严格保证。
液压泵站是提升系统的动力驱动部分,它的性能及可靠性对整个提升系统稳定可靠工作影响最大。
在液压系统中,采用比例同步技术，这样可以有效提高整个系统的同步调节性能。
传感检测主要用来获得提升油缸的位置信息、荷载信息和整个被提升构件空中姿态信息，并将这些信息通过现场实时网络传输给主控计算机。
