铝合金真空钎焊_庄鸿寿
钎焊第七讲 常见材料的钎焊
图7.18 金属氧化物分解压与温度的关系
c.真空气氛钎焊： 氧分压更小，133Pa真空即可比高纯Ar的氧分压低
机理：低氧分压氧化物自分解； 生成的氧化物挥发； 碳钢中的C还原。
图7.19 金属氧化物与CO的自由能
钎焊工艺
KAlF4+K3AlF6共晶
Nocolok 填充Al-Si钎料合金丝，铝氟酸铯填充Al-Zn焊丝
国外：
固体钎剂填充Sn-10Zn共晶合金
铝钎焊膏
Al-12Si共晶钎料粉和Nocolok钎剂粉以有机载体制成膏状
正葵醇或聚乙二醇
Al钎焊中的一些特殊技艺
应用金属镓作为界面活性剂进行铝合金零件精密扩散焊
Step1: 在铝母材表面用棉签涂抹极微量的镓(~1mg/cm2, 合厚度~1.7mm)； Step2: 母材加压~10MPa； Step3: 高频感应迅速加热至500oC，在1-2min完成，不需要钎剂;
b. 低银钎料设计的思维模式： 1. Ag含量≈15 wt.% 2. Cu-Zn含量应在70-85 wt.%，其中Zn含量不超过39 wt.%
铜磷钎料
图7.14 Cu-P二元相图 共晶组织：Cu+Cu3P
图7.15 Cu-Ag-Cu3P三元相图
为了节约Ag，降低熔点， 在Ag-Cu-P钎料中加1%的Sn
图7.21 TLP连接过程示意图
7.5 陶瓷与金属的钎焊
陶瓷的分类： 氧化物陶瓷，碳化物陶瓷，氮化物陶瓷和硼化物陶瓷 氧化物陶瓷：应用最广的属氧化铝陶瓷，Al2O3，又称刚玉，还有ZrO2等 氮化物陶瓷：Si3N4，硬度仅次于金刚石、立方氮化硼、碳化硼
高温钎焊与扩散焊作业
摘要：镍基高温钎焊合金具有优异的高温强度、抗氧化性和耐腐蚀性，同时又具有良好的钎焊工艺性能。
镍基钎料焊接的部件，工作温度通常可高达1000℃，所以镍基钎焊合金成为各种不锈钢、耐热钢，尤其是各类高温合金广为采用的一种高温钎料。
一、镍基钎料中合金元素及其作用镍的塑性极佳，但常温和高温下强度均不高，因此，必须加入能与镍形成共晶或低熔固溶体等降低镍合金熔点的元素，同时还应增添强化元素，才能组成合适的钎焊合金。
[1]镍基钎料以镍为基体，并添加能降低其熔点及提高强度的元素组成。
镍基钎料具有优良的抗腐蚀性和耐热性，钎焊接头可以承受的工作温度高达1000℃。
常用于钎焊不锈钢、镍基合金和钴基合金。
镍能与S、Sb、Sn、P、Si、B、Be 等形成低熔点共晶，但从高温钎料的角度出发，只有添加P、Si、B等元素比较合适。
由镍合金相图和钎焊性能试验得知，硼和硅能显著降低镍的熔点，而又不致损害镍合金的高温性能，硼尚能增加镍合金的强度。
另外，硼和硅可有效地改善钎料的润湿性和流动性，由于硼、硅对氧的亲和力相当大，能还原基体金属表面以及钎料表面的氧化物，生成熔点较低的氧化硼、硅酸硼并进一步与其它高熔点氧化物形成低熔点和低粘度的复合化合物，从而起到良好的自钎作用，故硼和硅是各类镍基钎焊合金使用较普遍的二个合金元素。
[2]根据Ni-B相图，硼可使镍硼系熔化温度迅速下降，当硼含量达到16.6%（原子分数）时形成Ni和Ni3B的共晶组织，熔点为1080℃。
硼不溶于镍。
从Ni-Si相图，当硅含量11.4%（原子分数）时镍同Ni5Si2形成共晶，熔点为1150℃。
共晶体为α镍固溶体和Ni3Si，硅在镍中的饱和溶解度达8.7%。
磷能大大降低镍的熔点，从Ni-P相图，当磷含量达11%（原子分数）时形成熔点为880℃的共晶。
磷不溶于镍，磷和镍形成一系列脆性化合物。
此外，Si能降低熔点的同时还增加流动性。
B和P是降低钎料熔点的主要元素，并能改善润湿能力和铺展能力。
Ag-Cu共晶钎料的真空钎焊紫铜工艺
Ag-Cu共晶钎料的真空钎焊紫铜工艺刘浩博;秦优琼;孙磊;穆兵兵;张迪帆;施吉翔【摘要】在不同温度下对紫铜真空钎焊接头组织及性能进行了试验研究.钎焊时间为5 min,钎焊温度为820～950℃,钎料为Ag-28Cu,采用扫描电镜(SEM)、X线能谱仪(EDS)、光学显微镜(OP)观测和分析接头微观组织,同时采用拉伸机测试了接头力学性能.试验结果表明,接头的微观组织由铜基固溶体和银铜共晶组织组成；接头的抗剪强度随着钎焊温度的增加而增大,最大值为238 MPa,继续增加钎焊温度,接头抗剪强度降低；接头的断裂处主要在柱状的铜基固溶体与银铜共晶组织的交界处.【期刊名称】《上海工程技术大学学报》【年(卷),期】2013(027)002【总页数】4页(P147-150)【关键词】真空钎焊;Ag-28Cu共晶钎料;微观组织;抗剪强度;断裂形式【作者】刘浩博;秦优琼;孙磊;穆兵兵;张迪帆;施吉翔【作者单位】上海工程技术大学材料工程学院,上海201620;上海工程技术大学材料工程学院,上海201620;上海工程技术大学材料工程学院,上海201620;上海工程技术大学材料工程学院,上海201620;上海工程技术大学材料工程学院,上海201620;上海工程技术大学材料工程学院,上海201620【正文语种】中文【中图分类】TG454铜及铜合金通常具有优良的导电性能、导热性能和在某些介质中优良的抗腐蚀性能，某些铜合金还兼有较高的强度，因而在电气、化工、制氧、酿造、食品、动力及交通等工业部门都得到了广泛的应用.在其应用中，不可避免地要对其进行连接［1］.目前，紫铜的连接方法主要有气焊、电弧焊、TIG焊、埋弧焊、扩散焊、电子束焊、等离子焊等焊接方法［2－7］.但这些焊接方式存在以下问题：1）铜的高热导率使得母材在熔化焊中极难熔化，这样便出现了难熔合的情况；2）紫铜的收缩率及膨胀系数较大，焊接应力较大，使得接头容易产生热裂纹；3）氢气、水蒸气、氧气会使接头产生气孔；4）接头处与母材在力学性能与导电性能上有所不同，故宜采用钎焊的方法对其进行连接.由于银基钎料熔化温度不是很高，对铜具有良好的润湿性，并有良好的强度、延性、导热性、导电性和抗腐蚀性，广泛用于各种金属的焊接.本文采用Ag－28Cu钎料对紫铜进行真空钎焊，研究不同钎焊温度下接头的微观组织、抗剪强度及断裂特征.1 试验过程1.1 试验材料及试样制备母材：试验采用的母材是铜含量（质量分数，全文同）为99%的紫铜.母材试样尺寸：金相试件尺寸为20mm×10mm×3mm，测量强度试件尺寸为50mm×10mm×3mm，钎料为直径0.8mm 的 Ag－28Cu钎料丝.1.2 试验装置钎焊试验在我国自行研制的KJL－1多功能钎焊真空炉内进行.真空钎焊有以下优点：在加热过程中，零件处于真空气氛，不会出现氧化、脱碳、污染等；零件整体受热，热应力小，可将变形量控制到最小限度；基体金属和钎料周围存在的低压能排出金属在钎焊温度下释放出来的挥发性杂质和气体，基体金属本身的性能也获得改善；真空钎焊不用钎剂，不会出现气孔、夹渣缺陷等.1.3 试验材料的准备1）打磨.为保证各试样具有相同的表面状态，采用200＃、400＃、600＃和1000＃的砂纸逐级研磨，这样可以避免因试样表面粗糙度不同而影响钎料的润湿效果.之后将试样在丙酮溶液中进行超声波法清洗.2）试样固定及钎料安放.试样的固定方法和钎料的安放位置如图1所示.试样的搭接长度为2.5mm.3）选择不同的工艺参数进行钎焊.为了探索不同温度对钎焊接头性能的影响，分别进行了4组试验，每组3个试样，试验参数见表1.图1 试样装配示意图Fig.1 Assembly schematic diagram of specimens表1 各组试验的试验参数Table 1 Processing parameters of tests组别钎焊温度／℃ 保温时间／min 真空度／Pa 1 820 2 850 3 900 4 950 5＜8×10－32 结果与分析2.1 微观组织图2给出了保温时间为5min，钎焊温度分别为820、850、900和950℃时所获得的Cu／AgCu／Cu接头的微观组织.可以看出，在给定的钎焊工艺条件下，接头获得的组织中靠近铜侧为柱状的相，而钎缝中心为由白色组织和黑色组织构成的花纹状的共晶组织.为了确定反应产物的种类，对钎焊温度900℃的接头用X线能谱仪（EDS）进行能谱分析，结果见表2.从表中可以看出，位置A主要由Cu基固溶体组成，其中含有极少量的Ag原子.根据Ag－Cu二元相图，当钎焊温度超过Ag－28Cu钎料的温度时，母材Cu中会向液态钎料溶解，在随后的冷却过程中，会首先析出Cu 基固溶体，因此位置A为Cu基固溶体.位置B位于钎缝中心，是一些白色基底上有共晶花纹的组织，主要含有Ag和Cu元素，由于本试验采用的是Ag－28Cu钎料，还有部分钎料残留在钎缝中心，因此位置B中白色组织为银基固溶体，黑色为Cu基固溶体.由此可知，采用Ag－28Cu钎料钎焊紫铜，接头的界面结构为Cu ／Cu基固溶体／银铜共晶组织／Cu基固溶体／Cu.从图2还可以看出，随着钎焊温度的增加，柱状的Cu基固溶体层厚度增加，钎缝中心的银铜共晶组织层厚度减少；而整个钎缝宽度是降低的.这是因为钎焊温度增加，Cu母材向钎料溶解的量增加，导致柱状的Cu基固溶体的厚度增加；另外，随钎焊温度的增加，钎料的流动性增加，钎料流失较多，因此钎焊温度较高时，钎缝中心的银铜共晶组织层较薄，而整个钎缝宽度降低.图2 钎焊温度对接头界面结构的影响（t＝5 min）Fig.2 Effects of brazing temperature on interface microstructure of joints（t＝5 min）表2 Cu／Ag－Cu／Cu接头界面处各区能谱分析结果（θ＝900℃，t＝5 min）Table 2 EDS results of each point at Cu／Ag－Cu／Cu joint interface（θ＝900℃，t＝5 min）位置 x（Ag）／%x（Cu）／%可能相A 0.1 99.9 Cu 基固溶体B 43.2 56.8银铜共晶组织2.2 钎焊温度对接头力学性能的影响图3是固定保温时间为5min、钎焊温度分别为820、850、900和950℃条件下接头的抗剪强度变化曲线.从图中可以看出，随着钎焊温度的升高，接头的抗剪强度增加，在钎焊温度为850℃时达到最大，为238MPa；继续升高钎焊温度，接头抗剪强度降低；而在温度超过900℃后，接头抗剪强度变化不大.2.3 接头断裂位置分析为了分析接头的断裂位置，对钎焊温度为900℃条件下的钎焊接头剪断后断口的横截面进行金相显微镜观察，如图4所示.从图中可以看出，接头主要断裂在柱状Cu基固溶体与银铜共晶组织的交界处，其中部分柱状Cu基固溶体在拉剪试验中已经被从中拉断.因此，可以认为，在Cu基固溶体与银铜共晶组织的交界处，由于这两种相的物理化学及力学性能差异，接头在拉剪试验时，首先在此处产生缺陷，最后断裂.图3 钎焊温度对接头抗剪强度的影响（t＝5 min）Fig.3 Effect of brazing temperature on shear strength of joints（t＝5 min）图4 断口横截面（t＝5 min）Fig.4 Cross section of fracture（t＝5 min）3 结语1）采用Ag－28Cu钎料钎焊紫铜，接头中主要生成柱状的Cu基固溶体和银铜共晶组织.随着钎焊温度的增加或保温时间的延长，接头中柱状的Cu基固溶体厚度增加，而钎缝中心的银铜共晶组织厚度减少，且整个钎缝宽度降低.2）在钎焊温度为850℃，保温时间为5min时，接头的抗剪强度最大，为238MPa.3）接头主要断裂在柱状Cu基固溶体与银铜共晶组织的交界处.参考文献：［1］张启运，庄鸿寿.钎焊手册［M］.1版.北京：机械工业出版社，1999.［2］Terajima T，Makata K，Matsumoto Y，et al.Brazing of Cu with Pd－based metallic glass filler［J］.Materials Science and Engineering B，2008，148（1－3）：128－131.［3］刘长江，唐耀阳，崔西会.汽轮机冷凝器风头的TIG钎焊［J］.焊接，2005（2）：44－45.［4］李光明，韩仁通，刘殿宝，等.不同焊接条件下TIG焊接紫铜厚板的热效应研究［J］.材料科学与工艺，2009，17（1）：13－16.［5］王希靖，达朝炳，李晶，等.紫铜的搅拌摩擦焊工艺与接头性能分析［J］.兰州理工大学学报，2006，32（4）：25－28.［6］李玉龙，王贲，王非凡，等.T2紫铜薄片的超声波焊［J］.材料科学与工艺，2009，10（17）：163－165.［7］Karamis M B，Tasdemirci A，Nair F.Microstructure analysis and discontinuities in the braze zone of copper tubes［J］.Journal of Materials Processing Technology，2003（4）：302－312.。
Ti150与TC19异种钛合金钎焊工艺与接头性能研究
ElectricWelding MachineVol.52No.6Jun.2022第52卷第6期2022年6月Ti150与TC19异种钛合金钎焊工艺与接头性能研究淮军锋1，2，尚泳来1，2，任海水1，2，丁宁3，静永娟1，2，郭万林1，21.中国航发北京航空材料研究院焊接与塑性成形研究所，北京1000952.北京市航空发动机先进焊接工程技术研究中心，北京1000953.空军装备部驻北京地区第六军事代表室，北京100024摘要：高温钛合金Ti150是能在600℃环境下长期服役的新型高温钛合金，TC19钛合金是一种富β的α+β两相钛合金，具有高强度、高韧性的特点。
采用Ti-21Cu-13Zr-9Ni （wt .%）非晶合金箔带作为钎料，进行了Ti150高温钛合金与TC19钛合金的真空钎焊连接工艺研究。
通过扫描电镜分析接头组织，利用万能试验机测试接头室温和高温拉伸强度。
结果表明：在930℃/35min 钎焊条件下，接头室温抗拉强度955.3MPa ，500℃高温抗拉强度达到540.0MPa ，550℃高温抗拉强度达到505.6MPa ，接头室温拉伸试样断裂于焊缝，断口总体为脆性断裂，接头高温500℃、550℃拉伸试样均断于Ti150基体上或近Ti150端面上，Ti150基体端断口有明显的延伸塑性变形。
关键词：Ti150高温钛合金；TC19钛合金；异种材料连接；钎焊；力学性能中图分类号：TG454文献标识码：A文章编号：1001-2303（2022）06-0093-06Research on the Brazing Process and Joint Properties of Ti150/TC19Dissimilar Titanium AlloysHUAI Junfeng 1,2,SHANG Yonglai 1,2,REN Haishui 1,2,DING Ning 3,JING Yongjuan 1,2,GUO Wanlin 1,2boratory of Welding and Forging,Beijing Institute of Aeronautical Materials,Beijing 100095,China2.Beijing Engineering Technology Research Center for Advance Welding of Aero-Engines,Beijing 100095,China3.The Sixth Military Representative Office of Airforce in Beijing,Beijing 100024,ChinaAbstract:High temperature titanium alloy Ti150was developed for the aero-engines with high thrust-weight ratio and with long-term service temperature of 600℃.TC19is a two-phase (α+β)titanium alloy with high strength and toughness.The vacuum brazing process of the two titanium alloys was conducted using Ti-21Cu-13Zr-9Ni （wt .%）as filler metal.The joint microstructure and element distribution of joint were analyzed by means of SEM and EDS,meanwhile the tensile strength of the joint was measured at the room temperature and high temperatures by universal testing machine.The results showed that under the brazing condition of 930℃/35min,the joint tensile strength at room temperature reached up to 955.3MPa,and the strength of 540.0MPa and 505.6was maintained at 500℃and 550℃,respectively.The tensile specimens at room tem ‐perature fractured within the brazed seam and the fractured surface exhibited brittle characteristics.The tensile specimens fractured within the Ti150metal substrate when tested at 500℃and 550℃,and plastic deformation was observed at the fractured surface.Keywords:Ti150high temperature titanium alloy;TC19;dissimilar material connection;brazing;mechanical properties引用格式：淮军锋，尚泳来，任海水，等.Ti150与TC19异种钛合金钎焊工艺与接头性能研究［J ］.电焊机，2022，52（6）：93-98, 104.Citation:HUAI Junfeng,SHANG Yonglai,REN Haishui,et al.Research on the Brazing Process and Joint Properties of Ti150/TC19Dissimilar Tita ‐nium Alloys[J].Electric Welding Machine,2022,52(6):93-98,104.*收稿日期：2022-04-15基金项目：国家自然科学基金资助项目（51804286）；北京市自然科学基金资助项目（3212014）作者简介：淮军锋（1980—），男，学士，工程师，主要从事钎焊材料及钎焊工艺研究。

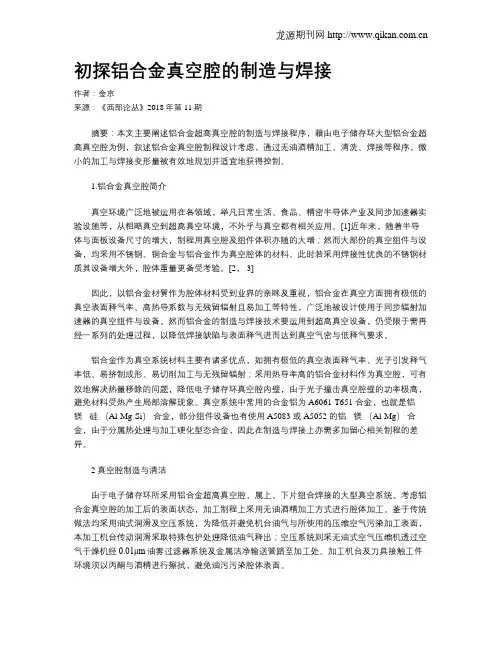

初探铝合金真空腔的制造与焊接
初探铝合金真空腔的制造与焊接作者：金京来源：《西部论丛》2018年第11期摘要：本文主要阐述铝合金超高真空腔的制造与焊接程序，藉由电子储存环大型铝合金超高真空腔为例，叙述铝合金真空腔制程设计考虑，通过无油酒精加工、清洗、焊接等程序，微小的加工与焊接变形量被有效地规划并适宜地获得控制。
1.铝合金真空腔简介真空环境广泛地被运用在各领域，举凡日常生活、食品、精密半导体产业及同步加速器实验设施等，从粗略真空到超高真空环境，不外乎与真空都有相关应用。
[1]近年来，随着半导体与面板设备尺寸的增大，制程用真空腔及组件体积亦随的大增；然而大部份的真空组件与设备，均采用不锈钢、铜合金与铝合金作为真空腔体的材料。
此时若采用焊接性优良的不锈钢材质其设备增大外，腔体重量更备受考验。
[2， 3]因此，以铝合金材質作为腔体材料受到业界的亲睐及重视，铝合金在真空方面拥有极低的真空表面释气率、高热导系数与无残留辐射且易加工等特性，广泛地被设计使用于同步辐射加速器的真空组件与设备。
然而铝合金的制造与焊接技术要运用到超高真空设备，仍受限于需再经一系列的处理过程，以降低焊接缺陷与表面释气进而达到真空气密与低释气要求。
铝合金作为真空系统材料主要有诸多优点，如拥有极低的真空表面释气率、光子引发释气率低、易挤制成形、易切削加工与无残留辐射；采用热导率高的铝合金材料作为真空腔，可有效地解决热量移除的问题，降低电子储存环真空腔内壁，由于光子撞击真空腔壁的功率极高，避免材料受热产生局部溶解现象。
真空系统中常用的合金铝为 A6061-T651 合金，也就是铝 -镁 - 硅（Al-Mg-Si）合金，部分组件设备也有使用 A5083 或 A5052 的铝 - 镁（Al-Mg）合金，由于分属热处理与加工硬化型态合金，因此在制造与焊接上亦需多加留心相关制程的差异。
2 真空腔制造与清洁由于电子储存环所采用铝合金超高真空腔，属上、下片组合焊接的大型真空系统。

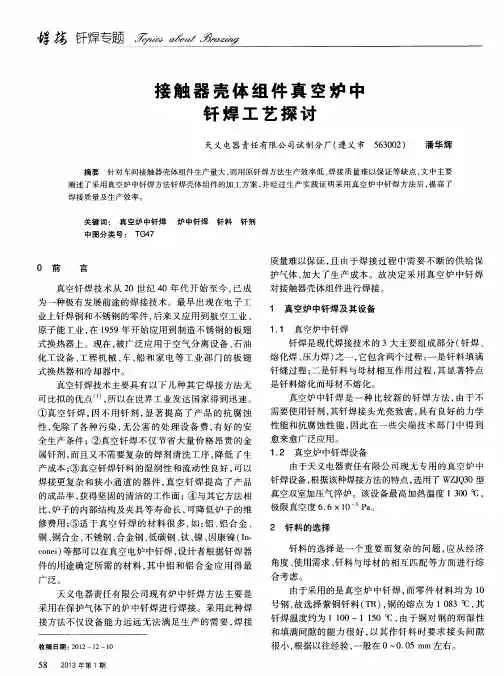

接触器壳体组件真空炉中钎焊工艺探讨
ቤተ መጻሕፍቲ ባይዱ
件的用途确定所需的材料 ， 其 中铝和铝合金应用得最
广泛 。
角度 、 使用需求 、 钎料与母材 的相互匹配等方面进行综
合考虑。 由于采用的是真空炉中钎焊 ， 而零件材料均为 １ ０
号钢 ， 故 选 择 紫铜 钎 料 （ Ｔ Ｒ） ， 铜 的熔 点 为 １ ０ ８ ３ ， 其
１ 真 空炉 中钎 焊及 其设 备
真 空钎 焊 技 术 从 ２ ０世 纪 ４ ０年 代 开 始 至 今 ， 已成
为一种 极有 发展 前途 的 焊接 技 术 。最 早 出现 在 电子工
业 上钎 焊铜 和不 锈钢 的零 件 ， 后 来 又 应用 到 航 空 工业 、 原 子 能工 业 ， 在 １ ９ ５ ９年 开始 应用 到 制造 不 锈 钢 的板翅 式 换 热器上 。现在 ， 被广 泛 应用 于 空 气分 离 设 备 、 石 油 化 工设 备 、 工程 机 械 、 车、 船 和 家 电等 工 业 部 门 的板 翅
钎焊 温度 约 为 １ １ ０ ０～１ １ ５ ０ ｏ Ｃ， 由于 铜 对 钢 的 润 湿 性
天义电器责任有限公司现有炉 中钎焊方法主要是 采用在保护气体下的炉中钎焊进行 焊接。采用此种焊 接 方法 不仅 设 备 能 力 远 远 无 法 满 足 生 产 的需 要 ， 焊接
收 稿 日期 ： ２ ０ １ ２—１ ２—１ ０
焊接 更 复杂 和 狭 小 通 道 的器 件 ， 真 空 钎 焊 提 高 了产 品 的成 品率 ， 获得 坚 固的 清洁 的工作 面 ； ④ 与其它 方法 相 比， 炉子 的 内部结构 及 夹具 等 寿命 长 ， 可 降 低 炉 子 的维 修费 用 ； ⑤ 适 于 真 空 钎 焊 的材 料 很 多 ， 如： 铝、 铝合金 、
铜与不锈钢的真空钎焊
ｗｅｌｄｉｎｇ ｍｅｔａｌｌｕｒｇｙ，ａｎｄ ｔｈｅ ｒｅｍａｒｋａｂｌｅ ｄｉｆｆｅｒｅｎｃｅ ｏｆ ｈｅａｔ ｃｏｎｄｕｃｔｉｏｎ ａｎｄ ｈｅａｔ ｅｘｐａｎｓｉｏｎ
ＣＯｇｆｆｉｃｉｅｎｔｓ ｂｅｔｗｅｅｎ ｓｔａｉｎｌｅｓｓ ｓｔｅｅｌ ａｎｄ ｃｏｐｐｅｒ．Ｔｈｅｒｅｆｏｒｅ，ｉｍｐｒｏｖｅｍｅｎｔ ｏｆ ｗｅｌｄｉｎｇ
武汉理ｌ‘人学硕十学位论文
第ｌ章绪论
１．１引言
真空钎焊是在真空气氛中不用施加任何钎剂而连接零件的一种先进的 工艺方法，可以钎焊那些用一般方法难以连接的材料和结构，而得到光洁致 密、具有优良力学性能和抗腐蚀性能的钎焊接头【ｌ】。目前这种工艺不仅在航 空、航天、原子能、电气仪表等尖端工业中成为必不可出的生产手段，而且 在石油、化工、汽车、家电等有关机械制造中得ＮＴ推广和普及。
真空钎焊技术的发展： 最初的钎焊都是在普通大气条件下进行的，不采用任何保护措施，工件 材料在加热过程中，必然会遭受周围大气的侵入，发生氧化或污染，钎焊接 头质量得不到保证。 为了防止氧化污染，去除工件表面的氧化膜和改善钎缝形成过程，使用 银基钎料或铜基钎料并配合使用硼酸和硼砂等化合物作为钎剂１２】，使接头质 量得到了极大的提高，钎焊工艺的应用范围也得到较大的扩展。 随着现代科技与生产的迅猛发展和航空航天等尖端工业的兴起，新的铝 合金、钛合金和高温合金等特殊材料的不断涌现和使用，对钎焊技术提出了 越来越高的要求，仅只依靠钎剂提高钎焊质量已不可能满足要求。这时一种 不用焊剂而向钎焊区通入受控保护气体的炉中钎焊工艺出现了，气体一般选 用氮气、氢气或惰性气体氩气，取得了很好的效果，解决了不少生产难题。 但是，这类工艺消耗气体多，经济效益差，对环境会造成污染，而且使用氢 气时，还可能会有爆炸危险，使这种工艺的推广受到了一定的限制。为了克 服这些不足，随着真空技术的发展，真空钎焊技术便应运而生。 最早的真空钎焊使用热壁真空炉，炉室较小，容纳零件有限，使用温度 也受限制，冷却周期长，适应被钎焊材料的范围也较窄，加之用于高温、高 强部件的钎料为金基钎料或贵金属钎料，钎焊成本高，致使真空钎焊技术在 这时期的应用仅限于少数尖端产品，得不到普遍的推广。
非晶钎料真空钎焊tc4钛合金及不锈钢的研究
摘要钛合金具有强度高、耐蚀性好及高温机械性能优良等优点，能够广泛地适用于航空、航天、军事等特殊和重要的工业领域。
但是钛合金可加工性能差，并且价格较贵，寻求钛合金可靠的连接方法至关重要。
Ti-6Al-4V，是钛合金中使用最多的合金之一。
不锈钢是一种常用的工业和生活材料，具有许多优异的性能，应用十分广泛，且成本相对较低，然而钢铁的耐蚀性比较差，并且钢铁的比重较大。
因而在某些情况下需要将钢与钛连接起来应用，才能充分发挥各自的优点。
钛合金和钢焊接时接头易产生金属间化合物(Ti2Fe、TiFe、TiFe2等)，焊接后接头内应力很大，造成接头性能较差。
探索更为科学、高效的TC4钛合金和不锈钢焊接方法和焊接工艺，获得性能较好的接头，意义重大。
钛合金和不锈钢的主要焊接方法为真空钎焊。
真空钎焊具有焊接温度较低、钎焊试样不易受杂质气体污染、焊接变形小、残余应力小等特点。
非晶钎料是一种新型的钎料，具有熔点低、焊接性能好，焊接方便等一系列的优点，故选择非晶钎料代替传统的晶态钎料进行真空钎焊。
钛基非晶钎料作为真空钎焊TC4钛合金的重要非晶钎料，具有易于和母材产生相互扩散、成本较低等特有的优点。
本实验采用传统的钛基非晶钎料Ti37.5Zr37.5Ni10Cu15真空钎焊不锈钢和TC4钛合金。
另外通过在钎料Ti37.5Zr37.5Ni10Cu15添加一定量的合金元素Sn，制备出新的钛基非晶钎料Ti33.75Zr33.75Ni10Cu15Sn7.5和Ti32.5Zr32.5Ni10Cu15Sn10，在钎焊TC4与TC4时希望能够降低钎料的熔点，提高可焊性，并保证钎焊接头的力学性能。
对钎料进行XRD测试可以确定三种钎料均为非晶态，对钎料进行DSC测试能够得到钎料的熔点，并且发现Ti32.5Zr32.5Ni10Cu15Sn10非晶钎料的熔点有所降低。
在保温时间为10 min下，选取若干个不同的钎焊温度进行钎焊实验。
对钎焊试样进行显微组织观察和机械性能测试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1卷第期
198年11月焊接学报AHNJ1EXUEBAOV11NoNoeber198
铝合金真空钎焊
庄鸿寿俞志圭康慧
邹俗
(北京航空学院)
摘典
本文研究了非钎焊板型式的铝合金的真空钎焊确定了各种元素对铝硅钎料润湿性的影响
加入t1~5%Mg可取得满意的结果再加入少量的秘可进一步提高钎料的润湿性和降低对钎埠真空度的要求将工件放在盒内再把盒放入真空炉中加热进行钎焊可显著提高钎焊质量要使钎料能填缝流动应在钎焊区域中另加少量的镁本文对钎焊时镁的作用进行了研究镁
燕气穿过氧化膜缝隙同铝发生合金化钎料熔化后沿合金化的表面铺展并且把氧化膜抬起
从而产生润湿真空钎焊可得到高质量的钎焊接头
前言铝和铝合金.tf焊时,一般使用钎剂钎剂虽能有效地去除氧化膜,但钎剂残渣的腐蚀性很强如焊后清洗不干净或钎缝中夹有钎剂残渣而钎缝的致密性又不好,以及随后
的机械加工使钎剂夹杂暴露于大气中,则钎焊接头很快就会受到腐蚀破坏因此,对铝钎焊来说,不使用钎剂是解决腐蚀问题的根本途径近年来铝的无钎剂钎焊—真空钎焊在国外得到发展,但研究对象主要是采用钎焊板制成的散热器〔工’工”〔”〔`’〔”。
对
某些产品(如波导等)来说,由于结构形伏等方面的限制,难以使用钎焊板,而对它们的研究又很少本文以非钎焊板制作的产品为对象,研究铝合金的真空钎焊
二试
验
方法
1设备
:
试验于冷壁真空炉内进行真空炉加热区尺寸为功30x30mm,由镍铬片制成加热器加热钎焊温度下的真空度可达lx10~’托钎焊炉的典型热循环曲线如图1所示。2润泥性试
脸
将02克钎料置于LF21(Al一i3M
n)铝合金试片上,钎焊后测量钎料在试片上的
铺展面积接164焊接学报报卷
3流动性试脸
它是在由50K20x12mm的LF21铝合金板组成的丁字型试片上进行的将块伏钎料置于试片的一端,钎焊后测量其沿缝流动的长度
lx10:4
一70。
“o
p
侧阴s405
度二温.J注浏力尸压
邪侧胡裤.’
xS10
IX
1
0
卜喃弓燕护矛
时间图1典型真空钎焊热循环曲线图
用箔状钎料时,试片型式同上,但将50xlx012mm的钎料箔放在水平试片匕
。
一般试验的钎焊规范为:加热620℃,保温8分钟
三试
验结果
1含钱t的影晌
为了确定镁对钎料润湿性的影响,在以Al一1151为基的合金中分别加\551
152253解的镁(钎料实际含镁量见表1),将这样配制成的不同成分的钎料
在1x1-05托真空度下,加热到620℃保温8分钟进行润湿性试验试验结果见图2
(图版21)当钎料不含镁时,熔化钎料表面被氧化膜包住,钎料不能铺展;随着含镁量衰1钎料实际含镇且
的增多,钎料铺展的面积呈直线增长;当含镁量超过1终时,
铺展面积基本不变考虑到含镁多会引起钎料变脆等问题,
含镁量以1、15拓为宜2其它元素的形晌
除镁外,其它元素如LaCeiLBaBibS等对钎料润湿性也有良好影响仁6’〔”为此在AI一151为基的合金中分别加入05多混合稀土LisbBiBa等元素
(表2),按上述钎焊规范进行润湿性试验结果表明,这些钎料全部不润湿铝
%量4795“18镁0L.23含号123645,
编4期衰2铝合金真空
钎焊165
其它元素对钎料润湿性的影响,号…钎料成分
3{Al一1151一。5
,昆合稀土}不润湿
9}
A`一,,S`一0SL`…
不
润湿
10{A,一,,S`一0IB,一0ISb一oIBa
l不润湿
11!AI一1151一0IBi一0lsb一04Ba】不
润
湿
3镁同其它元素的
共
同作用
为了确定镁同其它元素的共同作用,在以Al一1051为基的合金中加入不同含量的
镁和BiBeCa等元素,其成分列于表3润湿性试验结果如图3和图4(图版21)所示BeCa对钎料润湿性起不良作用,加有这些元素的钎料,其铺展面积与单加相
同数量镁的钎料相比均有所缩小,这是因为钎料熔点有所提高之故Bi对钎料润湿性
有良好影响
表3钎料成分编号…成分_
AI一1051一
1SM
g
Al一1051一IMg一015BiAI一1051一06Mg一015BiAl一1051一02Mg一015B
i
Al一1051一IMg一0lsBe
AI一1051一IMg一015Be一015BiAl一1051一IM名一015Bi一015Be一015
Ca
`曰,ó68
且
钎料在加有015终Bi的情况下,含镁量由1形降到06多时,钎料润湿性并不下降
(图5);含镁鼠降到02彭时,钎料还有相当的润湿能力因此,含秘的钎料加镁量
可减少
n2
代日O
0彩厄招醚日。书蜜等哄
图3表3所列合金成分对钎料铺展面积的影响(真空度2X10’托)02040608〔石含MS最拓图5含015拓Bi的钎料的铺展面积与其含镁量的关系166焊接学报1卷
4宾空
度的形晌
从图6(图版21)可以看出,当真空度为4x10一’托时,AI一1051一IMg一015B
i
钎
料润湿性仍很好;当真空度降到8x10“托时,钎料表面出现部分氧化膜,但仍能铺展一定的面积,而Al一1051一1SMg钎料在sx1o`,托真空度下已不润湿铝因此,采用这种含泌的钎料,可以降低对钎焊真空度的要求
。
5盒的形
晌
将放有各种成分的钎料的试片预先放在不锈钢盒内,再将不锈钢盒放入真空炉内加热,作润湿性试验不同含镁量的Al一1151基钎料的润湿情况如图7(图版21)所示比较图2和图7可以发现,无论是盒内还是盒外试验,钎料含镁量对润湿性的影响的总趋势是相同的但同种钎料盒内试验时的铺展面积均大于盒外试验时的铺展面积而且,不加镁的钎料在盒内试验时已能润湿铝所以,盒内钎焊时,可降低钎料含镁量的要求将Al一1051一1SMg钎料和Al一1051一IMg一o15Bi钎料放在盒内于不同真空度下进行的润湿性试验结果示于图8(图版21)可以看出,当真空度为IXi-o`托时
,
钎料的润湿性仍相当好其中含秘的钎料润湿性更好些只有到5xl『’托真空度时,钎料才完全不润湿因此,盒内钎焊时对真空度的要求可大大降低这是一个相当有效的措施
6钎娜前襄面清理的形
晌
对LF21铝合金试片用三种方法进行表面清理:(1)丙酮除油,然后用10终Na0H
溶浓于60℃下清洗1分钟,再在15沁HNO3溶液中白化;(2)仅用丙酮去油;(3)丙酮去油后用180号砂纸打磨清理后的试片使用Al一1051一lSMg钎料在不锈钢盒内于2x10一’托真空度下进行润湿性试验结果如图9(图版21)所示:前两种清理方法对钎料润湿性影响不大至于经砂纸打磨的表面,钎料沿打磨方向的铺展显著增大其次,又用经化学清洗但放置10天15天30天或更长时间后的试片进行试验,
钎料铺展面积不变因此,真空钎焊对工件表面清理的要求不高,且对清洗后的放置时间也无严格要求7丁字接头试验
丁字接头试验的结果与润湿性试验结果有所不
同当用AI一7551一1SMgAI一1051一1SM
g
和Al一nsis一1SMg三种钎料箔填在丁字接头间作试验时,如在2x1o’托真空度下盒外钎焊,钎料表面氧化严重,钎缝画角呈断续状,且有架空现象(图10右)(图版2),只在盒内钎焊时才能形成均匀的圆角(图10左)(图版2)当用块状钎料放置在丁字接头的一端作试验时,任何钎料从本L都不流动。
息侧佣半称
10203
040
加M名量mgI/
图11AI一1051一IMgseo;lsBi
钎
料的流动长度与加镁量的关系
钎焊规范:620℃保温6分钟真空度2X
IO
,
托。
二
