沟槽连接件
浅谈沟槽式连接方式在空调水管道系统中应用
浅谈沟槽式连接与焊接、法兰连接在空调水管道系统中应用比较：——唯特利销售工程师 胡维涛沟槽管件连接技术也称卡箍连接技术，在美国及欧洲已成为当前液体、气体管道连接的首推技术，这种连接方式是由唯特利公司发明的，在美国及欧洲广泛应用在消防、暖通、工业、矿业、给排水、军工等行业。
当前国内空调水管道还是以传统的连接方式为主：大等于100mm的钢管采用焊接，小于100mm的钢管采用丝扣连接，阀门等设备采用焊接法兰或丝接法兰连接。
传统的连接方式已经采用了五六十年，为中国的建筑发展做出了巨大贡献，但随着中国建筑行业的飞速发展，其缺点也日渐显露，已不能满足当前市场的需要。
国内消防的喷淋系统中采用沟槽连接方式已超过95%，其主要原因是避免管道二次镀锌。
而实际上这只是沟槽连接方式的众多优势之一。
目前在空调水管道系统采用沟槽连接这种方式发展也非常快速，这种连接方式众多优异性能普遍被业主、设计师、施工单位认可，越来越多项目的空调水系统采用沟槽连接。
同时管道采用沟槽连接也得到了国家法规政策的积极引导：《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）第 4.1.3条规定：“管径大于100mm 的镀锌管应采用法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应二次镀锌”。
这种管道连接的革命将会逐渐取代了法兰和焊接等传统方式。
下面重点介绍一下焊接、法兰连接、沟槽连接。
焊接：焊工的技术水平直接影响到焊接的质量，高技能的焊工不仅应掌握高超的焊接技术，还应有一定的金属材料方面的知识，会跟据钢管厚度不同，成分不同而采用不同的电流强度和不同批号的焊条等进行焊接。
但是目前国内工地现场的焊工水平参差不齐，因此整个管道系统焊接质量没有保证。
同时焊缝处是整个管道连接的薄弱之处，因为在焊缝处不仅会发生氧腐蚀还因在焊接的过程中带入了其它金属成分，而发生电化学腐蚀和针孔腐蚀，电化学腐蚀和针孔腐蚀的速度是氧腐蚀的几百倍。
焊接需要足够的操作空间，设计师在设计时要考虑管道的尺寸还要考虑到一定的焊接空间，而这些空间在安装完毕后基本是没有其它用途，造成建筑物空间的浪费。

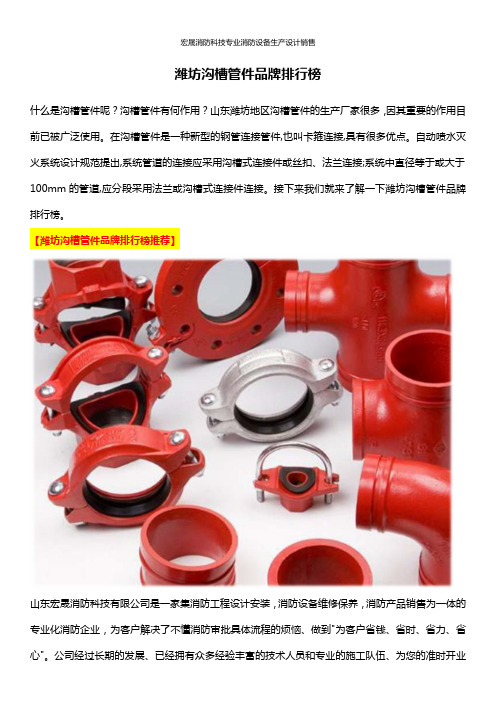

潍坊沟槽管件品牌排行榜
潍坊沟槽管件品牌排行榜什么是沟槽管件呢？沟槽管件有何作用？山东潍坊地区沟槽管件的生产厂家很多，因其重要的作用目前已被广泛使用。
在沟槽管件是一种新型的钢管连接管件,也叫卡箍连接,具有很多优点。
自动喷水灭火系统设计规范提出,系统管道的连接应采用沟槽式连接件或丝扣、法兰连接;系统中直径等于或大于100mm的管道,应分段采用法兰或沟槽式连接件连接。
接下来我们就来了解一下潍坊沟槽管件品牌排行榜。
【潍坊沟槽管件品牌排行榜推荐】山东宏晟消防科技有限公司是一家集消防工程设计安装，消防设备维修保养，消防产品销售为一体的专业化消防企业，为客户解决了不懂消防审批具体流程的烦恼、做到"为客户省钱、省时、省力、省心"。
公司经过长期的发展、已经拥有众多经验丰富的技术人员和专业的施工队伍、为您的准时开业保驾护航！业务范围：消防设计、消防设备、消防器材、消防工程、消防维保、装饰材料检测、消防系统检测等，我公司自成立以来，坚持执行“质量、用户至上”的方针。
以高品质、服务于客户，愿与您在消防事业上携手合作，共同发展，铸形象，为维护公共安全、建设和谐社会贡献力量。
【沟槽管件在消防水系统中应用】1、自喷管道的固定支架安装,支吊架的位置以不妨碍喷头喷水效果为原则,一般吊架距喷头应大于300mm.距末端喷头的距离不大于750mm。
2、吊顶内的管道安装应与空调、电气等管线的位置协调好,各专业]:序安装应有总体安排。
3.报警阀的安装应设在明显、易于操作的位置,距地高度为1.2m。
3、有喷系统安装前应对压力开关、水流指示器、信号阀、报警阀等自动监测装置,逐个进行主要功能的检查，不合格者不得使用。
4、消防水管进入消防箱应”横平竖直”,不应斜进箱内;消火栓口应垂直朝外,阀[]中心距地1.1m。
7.消防管道试压可分层分段进行,对不能参与试压的设备、仪表、附件应加以隔离。
5.水流指示器的安装控制措施,应水平安装,前后应保持有5倍安装管径长度的直管段,注意指示器的水流方向,及电接点有良好的接触。

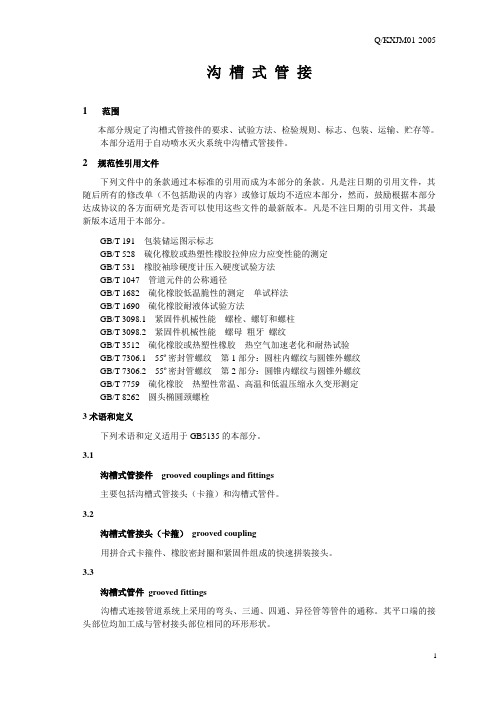

沟槽管件规范
沟槽式管接件1范围本部分规定了沟槽式管接件的要求、试验方法、检验规则、标志、包装、运输、贮存等。
本部分适用于自动喷水灭火系统中沟槽式管接件。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适应本部分，然而，鼓励根据本部分达成协议的各方面研究是否可以使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 191 包装储运图示标志GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T 531 橡胶袖珍硬度计压入硬度试验方法GB/T 1047 管道元件的公称通径GB/T 1682 硫化橡胶低温脆性的测定单试样法GB/T 1690 硫化橡胶耐液体试验方法GB/T 3098.1 紧固件机械性能螺栓、螺钉和螺柱GB/T 3098.2 紧固件机械性能螺母粗牙螺纹GB/T 3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验GB/T 7306.1 55º密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹GB/T 7306.2 55º密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹GB/T 7759 硫化橡胶热塑性常温、高温和低温压缩永久变形测定GB/T 8262 圆头椭圆颈螺栓3术语和定义下列术语和定义适用于GB5135的本部分。
3.1沟槽式管接件grooved couplings and fittings主要包括沟槽式管接头（卡箍）和沟槽式管件。
3.2沟槽式管接头（卡箍）grooved coupling用拼合式卡箍件、橡胶密封圈和紧固件组成的快速拼装接头。
3.3沟槽式管件grooved fittings沟槽式连接管道系统上采用的弯头、三通、四通、异径管等管件的通称。
其平口端的接头部位均加工成与管材接头部位相同的环形形状。
3.4刚性（沟槽）接头（卡箍）rigid coupling joint在接头处，相邻管端不允许有相对角变位和轴线位移的拼合式卡箍件。
沟槽式管道连接
4.4.2的规定值。
采用支管接头时支管的最大允许管径（mm）
立管直径 DN
50
65 80 100 125 150 200 250 300
支管直径DN 机械三通 机械四通 25 —— 40 32 40 40 65 50 80 65 100 80 125 100 150 100 200 100
3
滚槽机滚压成型的沟槽质量
2
接头、管件、附件的选用
• 三、立管上支管接头
• CECS151:2003第4.4.1条：
• 当立管上设置支管时，应采用标准规格的沟槽式三 通、沟槽式四通等管件连接。 • 四、横管上支管接头 • CECS151:2003第4.4.2条：
• 1、当横管上设置支管时，可采用支管接头连接。
• 2、当采用支管接头时，支管管径DN不得大于表
Hale Waihona Puke 表3.1.3公称 直径DN 20 25 32 40 50 27 33 42 48 57
钢管最小壁厚和沟槽尺寸（mm）
最小 壁厚δ 2.75 3.25 3.25 3.5 3.5 沟槽 外径D1 24.0 28.4 38.4 44.4 52.6 管端至沟槽 边尺寸A 14 14 14 14 14.5 沟槽 宽度B 8 8 8 8 9.5 沟槽 深度C 1.5 1.8 1.8 1.8 2.2
二颗螺栓紧固即可。
沟槽式接头
沟槽式接头
沟槽式接头
沟槽式接头
沟槽式接头
1
沟 槽 式 管 件
• 二、刚性（卡箍）接头 • 1、拼合式卡箍件对接部位呈斜面的沟槽式管 接头。 • 2、在接头处相邻管端不允许有相对角变位和
轴向线位移
刚性（卡箍）接头
1
沟 槽 式 管 件
沟槽管件参考
沟槽式管接1范围本部分规定了沟槽式管接件的要求、试验方法、检验规则、标志、包装、运输、贮存等。
本部分适用于自动喷水灭火系统中沟槽式管接件。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适应本部分，然而，鼓励根据本部分达成协议的各方面研究是否可以使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 191 包装储运图示标志GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T 531 橡胶袖珍硬度计压入硬度试验方法GB/T 1047 管道元件的公称通径GB/T 1682 硫化橡胶低温脆性的测定单试样法GB/T 1690 硫化橡胶耐液体试验方法GB/T 3098.1 紧固件机械性能螺栓、螺钉和螺柱GB/T 3098.2 紧固件机械性能螺母粗牙螺纹GB/T 3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验GB/T 7306.1 55º密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹GB/T 7306.2 55º密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹GB/T 7759 硫化橡胶热塑性常温、高温和低温压缩永久变形测定GB/T 8262 圆头椭圆颈螺栓3术语和定义下列术语和定义适用于GB5135的本部分。
3.1沟槽式管接件grooved couplings and fittings主要包括沟槽式管接头（卡箍）和沟槽式管件。
3.2沟槽式管接头（卡箍）grooved coupling用拼合式卡箍件、橡胶密封圈和紧固件组成的快速拼装接头。
3.3沟槽式管件grooved fittings沟槽式连接管道系统上采用的弯头、三通、四通、异径管等管件的通称。
其平口端的接头部位均加工成与管材接头部位相同的环形形状。
3.4刚性（沟槽）接头（卡箍）rigid coupling joint在接头处，相邻管端不允许有相对角变位和轴线位移的拼合式卡箍件。
玛钢件
1、沟槽件和玛钢件的区别？玛钢的基本用语100口径以下的管道，沟槽的用于100以上的。
玛钢的为丝口连接方式，沟槽的为沟槽连接。
2、沟槽件和玛钢件的区别！！越详细给分越多！谢谢！沟槽件是指卡箍接法的管件，玛钢件一般是指丝扣接法的管件（得开牙，缠麻丝、水胶布，上牙的）。
同问3、消防上用的：玛钢管件、沟槽管件、机械管件（三通、四通什么的）这三样有什么区别玛钢管件,就是可锻铸铁管件，管螺纹连接，承压能力不超过1.6MP，一般自喷里用的就是（80以下的管件）。
沟槽管件最大工作压力可达2.8MPa，远高于镀锌管和螺纹管件的工作压力，在消防给水中完全能用。
但造价高些。
机械管件，三通，四通那些，是在主管上挖洞，把支管接上去就行了，分丝接和沟槽（卡箍）的。
沟槽管件目录沟槽管件1. 1、概述2. 2、沟槽管件简介3. 3、沟槽管件连接的优点沟槽管件九大优点适用范围展开沟槽管件沟槽管件1、概述沟槽管件是一种新型的钢管连接管件，也叫卡箍连接，具有很多优点。
自动喷水灭火系统设计规范提出，系统管道的连接应采用沟槽式连接件或丝扣、法兰连接；系统中直径等于或大于100mm的管道，应分段采用法兰或沟槽式连接件连接。
沟槽管件连接技术也称卡箍连接技术，已成为当前液体、气体管道连接的首推技术，尽管这项技术在国内的开发时间晚于国外，但由于其技术的先进性，很快被国内市场所接收。
从1998年开始研制开发到现在，经过短短几年的开发和应用，沟槽管件已逐渐取代了法兰和焊接的两种传统管道连接方式。
不但技术上更显成熟，市场也普遍认可，而且得到了国家法规政策的积极引导。
沟槽管件连接技术的应用，使复杂的管道连接工序变得简单、快捷、方便。
使管道连接技术向前迈了一大步。
2、沟槽管件简介沟槽管件包括两个大类产品：①起连接密封作用的管件有刚性接头、挠性接头、机械三通和沟槽式法兰；②起连接过渡作用的管件有弯头、三通、四通、异径管、盲板等。
起连接密封作用的沟槽连接管件主要有三部分组成：密封橡胶圈、卡箍和锁紧螺栓。
沟槽三通和机器三通区别
管道连接件1、管道连接的形式有：焊接，丝接，法兰，粘结，热熔连接，卡箍连接，卡套连接，紧盯螺钉连接，套筒焊接，承插连接，卡压式连接等等；2、常用的连接件：弯头：45度，90度，180度；大小头；等径三通，四通；异径三通，四通；封头；盲板；管接头；由任；补心；对丝；法兰；管箍；阀门；（管箍、内管箍——等径直管连接；异径管箍——异径直管连接；活接头——同径直管连接，便于折装；补心——直线异径连接；各种角度的等直径弯头——用于等直径的各种角度的转弯，异径弯头——用于转弯且变径；管塞——堵住管道的一端；等径三通——主管与等直径的支管连接；异径三通——主管与不等直径的支管连接；等径四通——主管两侧与等直径的支管连接；异径四通——主管两侧与不等直径的支管连接；阀门——控制水流的通断或大小。
）3、重点区分：三通、四通分沟槽、焊接和法兰三、四通，这个是和连接方式有关，机械三通与普通三通作用一致。
它可用于直接在钢管上接出支管，在消防管道及喷淋管道的安装上有较多应用。
在需要分流或合流的时候可以采用机械三通。
其他机械三通又分沟槽机械三通和螺纹机械三通。
沟槽机械三通和螺纹机械三通的区别:在异径管的接出方式上沟槽式机械三通需要用一个同异径管段相同口径的卡箍件以及相应的螺栓和密封材料连接，而螺纹式机械三通不需要任何零件只需要同螺纹连接的管道一样套丝连接就可以！机械三通与普通沟槽三通有什么区别:机械三通是在直管上开口，用机械三通卡住即可，主管是整段，支管是单根，工程量是一个三通（机械螺纹三通），或1个三通+1个钢卡（机械卡箍三通）；普通沟槽三通，是三个管段用沟槽三通相连；工程量有1个三通3个钢卡4、消防工程中机械三通为主管道直接用机械开孔通过专用固定件连接支管；异径三通比如DN150*100：主管道为DN150，支管为DN100，成品很少有三个口管径均不一样的；沟槽三通指的只是一种管件的连接方式，大多数分为：焊接、法兰、卡箍（沟槽式）（有待考证）沟槽管道连接方式，现在广泛用于建筑内的消火栓系统与喷淋系统。
沟槽法兰长度
沟槽法兰长度一、沟槽法兰长度定义沟槽法兰长度是指沟槽法兰在管道系统中的有效长度，通常用于确定管道连接所需的标准尺寸。
沟槽法兰是一种连接管道的设备，通过在管道端部加工出特定的沟槽形状，使得两个管道能够通过紧固件进行连接。
二、沟槽法兰长度概念沟槽法兰长度通常以毫米（mm）为单位进行测量，并且可以根据不同的管道直径和连接标准进行变化。
例如，对于DN10管道，其标准沟槽法兰长度可能为100mm或150mm，具体长度取决于制造商和设计要求。
三、沟槽法兰长度单位沟槽法兰长度的单位通常为毫米（mm），这是国际上通用的长度单位，也是沟槽法兰长度测量的标准单位。
四、沟槽法兰长度测量方法1.游标卡尺测量：游标卡尺是一种高精度的测量工具，可以用来测量沟槽法兰的长度。
使用游标卡尺时，需要将卡尺的测量面与沟槽法兰的表面紧密贴合，然后读取卡尺上的读数，即为沟槽法兰的长度。
2.激光测距仪测量：激光测距仪是一种非接触式的测量工具，可以通过发射激光束并接收反射回来的光束来测量距离。
使用激光测距仪时，需要将激光测距仪的激光束对准沟槽法兰的一端，然后调整测距仪的测量距离，直到激光束到达沟槽法兰的另一端，此时测距仪上显示的数值即为沟槽法兰的长度。
3.钢卷尺测量：钢卷尺是一种常用的测量工具，可以用来测量长度、宽度、高度等参数。
使用钢卷尺时，需要将钢卷尺的一端固定在沟槽法兰的一端，然后将卷尺拉到另一端，此时卷尺上显示的数值即为沟槽法兰的长度。
五、沟槽法兰长度影响因素1.沟槽法兰材料：不同的材料具有不同的物理和化学性质，因此会对沟槽法兰的长度产生影响。
例如，金属材料通常具有较好的强度和耐腐蚀性，因此其沟槽法兰的长度可能会更长。
2.沟槽法兰结构：沟槽法兰的结构也会影响其长度。
例如，对于具有较大弯曲半径的沟槽法兰，其长度可能会更长，以满足弯曲半径的要求。
3.沟槽法兰加工工艺：不同的加工工艺会对沟槽法兰的尺寸和形状产生影响，从而影响其长度。
例如，采用先进的加工工艺可以获得更高精度的沟槽法兰尺寸和形状，从而影响其长度。
管道沟槽连接标准做法
管道沟槽连接标准做法管道沟槽连接是在管道接头部位采用专门的滚槽机加工成环形沟槽后, 在相邻管端套上橡胶密封圈，用拼合式卡箍件、C型橡胶密封圈和紧固件等组装成的套筒式快速连接。
沟槽连接具有安装快速、简易、安全、可靠、经济、免电焊、无污染等优点，且节省人工、人工机械费的开支，并可在运行中吸收管道噪音、震动传播及热胀冷缩，便于管道维护、保养、不受安装场所的限制特点。
沟槽式管道一般适用于温度不超过80℃的生活和生产给排水、消防、空调等管道工程。
沟槽式管道连接施工程序主要包括：1、施工准备；2、卡箍的检查、试验、试压；3、沟槽式施工过程；4、开孔式产品施工过程；5、系统检验。
一、施工准备1 经规定程序审批的设计图纸和其他技术文件齐全；2 批准的施工方案或施工组织设计和配管图已进行技术交底；3 工程用管材、沟槽接头和沟槽管件等管道组合件、管道支承件，施工力量，水、电供应以及电动切管机、电动压槽机、开孔器、试压设备等机具已准备就绪，能进行正常施工并符合质量要求；4 对施工人员已进行沟槽连接方式的技术培训。
二、卡箍等配件的抽查、试验、试压1、C 型密封圈主要是C 型可形成三重反应式密封。
管道内流体的压力越大，接头的压力越大，接头的密封性越好，沟槽式管接头分为钢性接头和挠性接头。
刚性接头利用卡箍的错口将管子紧紧系住，使得管子连接管道的作用，安装后不产生挠度。
挠性接头的卡箍内缘嵌入管道时，设计成有一定的间隙，使得管道连接后允许产生一定的轴向位移和侧向编转。
2 、接头及管件外观质量检查。
沟槽式管接头多采用球墨铸铁材料，不易生锈、强度高、韧性好、延伸性好，还具有较强的防震吸震性能。
铸件不应有影响机械性能的气孔、砂眼、夹渣冷隔和裂纹等铸造缺陷，管件内外表面应经涂漆处理，漆膜厚度为15μm～30μm，漆墨应光滑均匀、牢固，不允许存在直径大于2mm的漆块堆集。
对用于饮水的接头及管件，按饮用水标准要求对其表面采用食品级涂覆。
3、负压密封性和漏气速率检查。
管道沟槽连接标准做法..
管道沟槽连接标准做法管道沟槽连接是在管道接头部位采用专门的滚槽机加工成环形沟槽后,在相邻管端套上橡胶密封圈，用拼合式卡箍件、C型橡胶密封圈和紧固件等组装成的套筒式快速连接。
沟槽连接具有安装快速、简易、安全、可靠、经济、免电焊、无污染等优点，且节省人工、人工机械费的开支，并可在运行中吸收管道噪音、震动传播及热胀冷缩，便于管道维护、保养、不受安装场所的限制特点。
沟槽式管道一般适用于温度不超过80℃的生活和生产给排水、消防、空调等管道工程。
沟槽式管道连接施工程序主要包括：1、施工准备；2、卡箍的检查、试验、试压；3、沟槽式施工过程；4、开孔式产品施工过程；5、系统检验。
一、施工准备1 经规定程序审批的设计图纸和其他技术文件齐全；2 批准的施工方案或施工组织设计和配管图已进行技术交底；3 工程用管材、沟槽接头和沟槽管件等管道组合件、管道支承件，施工力量，水、电供应以及电动切管机、电动压槽机、开孔器、试压设备等机具已准备就绪，能进行正常施工并符合质量要求；4 对施工人员已进行沟槽连接方式的技术培训。
二、卡箍等配件的抽查、试验、试压1、C 型密封圈主要是C 型可形成三重反应式密封。
管道内流体的压力越大，接头的压力越大，接头的密封性越好，沟槽式管接头分为钢性接头和挠性接头。
刚性接头利用卡箍的错口将管子紧紧系住，使得管子连接管道的作用，安装后不产生挠度。
挠性接头的卡箍内缘嵌入管道时，设计成有一定的间隙，使得管道连接后允许产生一定的轴向位移和侧向编转。
2、接头及管件外观质量检查。
沟槽式管接头多采用球墨铸铁材料，不易生锈、强度高、韧性好、延伸性好，还具有较强的防震吸震性能。
铸件不应有影响机械性能的气孔、砂眼、夹渣冷隔和裂纹等铸造缺陷，管件内外表面应经涂漆处理，漆膜厚度为15μm～30μm，漆墨应光滑均匀、牢固，不允许存在直径大于2mm的漆块堆集。
对用于饮水的接头及管件，按饮用水标准要求对其表面采用食品级涂覆。
3、负压密封性和漏气速率检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沟槽连接件
沟槽连接件是一种新型的钢管连接方式，具有很多优点。
自动喷水灭火系统设计规范提出，系统管道的连接应采用沟槽式连接件或丝扣、法兰连接；系统中直径等于或大于100mm的管道，应分段采用法兰或沟槽式连接件连接。
现将具体施工方法介绍如下。
一、工艺流程
安装准备一滚槽一开孔，安装机械三通、四通一管道安装一系统试压。
二、安装准备<br>
1．检查开孔机、滚槽机、切管机，确保安全使用。
2．材料、工具的准备，包括管材、钢卷尺、扳手、游标卡尺、水平仪、润滑剂、木榔头、脚手架等。
<br> 3．按设计要求装好待装管子的支吊架。
</p>
三、滚槽<br>
1．用切管机将钢管按需要的长度切割，用水平仪检查切口断面，确保切口断面与钢管中轴线垂直。
切口如果有毛刺，应用砂轮机打磨光滑。
2．将需要加工沟槽的钢管架设在滚槽机和滚槽机尾架上，用水平仪抄平，使钢管处于水平位置。
<br>
3．将钢管加工端断面紧贴滚槽机，使钢管中轴线与滚轮面垂直。
<br>
4．缓缓压下．千斤顶，使上压轮贴紧钢管，开动滚槽机，使滚轮转动一周，此时注意观察钢管断面是否仍与滚槽机贴紧，如果未贴紧，应调整管子至水平。
如果已贴紧，徐徐压下千斤顶，使上压轮均匀滚压钢管至预定沟槽深度为止。
5．停机，用游标卡尺检查沟槽深度和宽度，确认符合标准要求后，将千斤顶卸荷，取出钢管。
四、开孔。
安装机械三通、四通
1．在钢管上弹墨线，确定接头支管开孔位置。
．<br> 2．将链条开孔机固定于钢管预定开孔位置处。
<br> 3．启动电动机，转动手轮，使钻头缓慢靠近钢管，同时在开孔钻头处添加润滑剂，以保护钻头，完成在钢管上开孔。
<br>
4．停机，摇动手轮，打开链条，取下开孔机，清理钻落金属块和开孔部位残渣，并用砂轮机将孔洞打磨光滑。
5．将卡箍套在钢管上，注意机械三通应与孔洞同心，橡胶密封圈与孑L洞间隙均匀，紧固螺栓到位。
<br> 6．如为机械四通，开孔时一定要注意保证钢管两侧的孔同心，否则当安装完毕，可能导致橡胶圈破裂，且影响过水面积。
五、管道安装、
按照先装大口径、总管、立管，后装小口径、分管的原则，在安装过程中，必须按顺序连续安装，不可跳装、分段装，以免出现段与段之间连接困难和影响管路整体性能。
<br>
1．将钢管固定在支吊架上，并将无损伤橡胶密封圈套在一根钢管端部。
<br>
2．将另一根端部周边已涂抹润滑剂的钢管插入橡胶密封圈，转动橡胶密封圈，使其位于接口中间部位。
<br> 3．在橡胶密封圈外侧安装上下卡箍，并将卡箍凸边送进沟槽内，用力压紧上下卡箍耳部，在卡箍螺孔位置，上螺栓并均匀轮换拧紧螺母，在拧螺母过程中用木榔头锤打卡箍，确保橡胶密封圈不会起皱，卡箍凸边需全圆周卡进沟槽内。
4．在刚性卡箍接头500mm内管道上补加支吊架。
六、系统试压
管道安装完毕，应进行系统试压。
在系统试压前，应全面检查各安装件、固定支架等是否安装到位。
安装完
毕的管道可能有下垂，下垂弧度如果较大可补加支架；弧度如果较小，当管道内压力升高后，弧度会自然消失。
我公司在徐州市淮海食品城会展中心自动喷水灭火系统、水幕系统、雨淋系统消防工程中，按照上述操作工艺施工的沟槽连接件，无一处漏水、渗水。
