压缩机的类型
半封闭活塞压缩机特点说明
半封闭活塞压缩机特点说明1.引言1.1 概述概述：半封闭活塞压缩机是一种常用的压缩机类型，具有独特的特点和优势。
它采用半封闭结构，即压缩气体只在一侧缸腔内发生压缩，而另一侧缸腔则被称为半封闭状态。
这种设计使得半封闭活塞压缩机在很多应用中被广泛使用。
半封闭活塞压缩机的设计目的是在提供高效压缩气体的同时减少能源消耗。
与传统的封闭式压缩机相比，半封闭活塞压缩机的特点主要体现在以下几个方面：首先，半封闭活塞压缩机具有更高的压缩效率。
由于半封闭结构的设计，活塞在缸腔内仅有一侧进行压缩，而另一侧则可以实现较好地冷却效果。
这种设计使得活塞的运动更为稳定，减少了能量损失，提高了压缩效率。
其次，半封闭活塞压缩机具有更好的散热性能。
由于一侧缸腔的半封闭状态，可以利用外部空气或冷却液进行散热，使得压缩过程中产生的热量能够及时散发，避免了过热对设备和产品造成的损害。
此外，半封闭活塞压缩机还具有结构简单、操作维护方便等特点。
相比其他类型的压缩机，半封闭活塞压缩机的结构相对简单，组成部件较少，便于制造和安装。
同时，由于缸腔内部的半封闭状态，降低了对密封性的要求，减少了泄漏问题，更容易进行操作和维护。
总之，半封闭活塞压缩机具有独特的设计和优势，适用于多种应用场景。
其高效压缩、良好的散热性能和便捷的操作维护，使得半封闭活塞压缩机在行业中得到广泛应用。
然而，仍有待进一步的研究和应用推广，以满足不断发展的需求和挑战。
1.2 文章结构文章结构部分的内容可以包括以下内容：文章结构的主要目的是为读者提供一个清晰的脉络，使其能够更好地理解和消化文章的内容。
本文将按照以下方式组织和呈现：首先，引言部分将给出对半封闭活塞压缩机的概述，介绍其基本原理和应用领域。
然后，将介绍文章的整体结构，指出各个章节的内容和逻辑关系。
最后，明确阐述本文的目的，即通过对半封闭活塞压缩机特点的详细说明，使读者对其有一个全面的了解。
其次，在正文部分，将分别阐述半封闭活塞压缩机的两个主要特点。
透平式压缩机
透平式压缩机
透平式压缩机是一种广泛应用于各个工业领域的压缩机类型。
它由两个旋转的透平轮组成，一个作为驱动轮，另一个作为被驱动轮。
这两个透平轮之间有一定的间隙，当驱动轮转动时，它通过气体的压力差来驱动被驱动轮旋转，从而实现气体的压缩。
透平式压缩机具有以下特点：
1. 连续压缩：由于透平轮的连续旋转，压缩过程是连续进行的，相比于容积式压缩机更为稳定。
2. 高效节能：透平式压缩机的结构紧凑，且运行稳定，能够实现高效的气体压缩，并提供较高的压缩比，从而减少能源消耗。
3. 适用范围广：透平式压缩机适用于气体和蒸汽的压缩，适用于多种工艺和工业应用。
4. 低振动噪音：透平式压缩机的结构相对简单，减少了机
械部件的运动，降低了振动和噪音的产生。
然而，透平式压缩机也存在一些限制。
例如，透平式压缩
机的制造和维护成本相对较高，且对气体的湿度和温度有
一定的要求。
此外，透平式压缩机的压缩比有一定的限制，不能够适用于大范围的压缩比要求。
总的来说，透平式压缩机在工业领域中具有重要的应用价值，它能够实现高效的气体压缩，并在多种工艺中发挥作用。
各型式压缩机比较
双螺杆制冷压缩机的特点：1、需喷油压缩（也可采用少量喷液）。
一旦失油时可能产生金属与金属的啮合摩擦，影响运行和转子寿命。
2、转子径向负荷及轴向推力大，尤其是轴向推力非常大，需体积和强度大的轴承或平衡活塞来抵消轴向力，轴承使用寿命受影响。
3、油不仅用于螺杆阴阳转子之间之冷却、密封，并作润滑及动力传递（25～60%的动力）。
运行时一般需持续起动油泵。
油耗量大，油路系统复杂。
4、一般轴承寿命为20,000-30，000小时，30,000小时即需大修。
5、主要部件仅为活塞式制冷压缩机的十分之一。
6、单级压缩比高。
低温工况时可以采取独有的经济器结构，节能性好，但成本相应有所提高。
7、压缩机效率比单螺杆略高。
8、单机头最大制冷量较单螺杆大。
9、对液击不敏感，可以湿行程运转。
单螺杆压缩机之主要特性及优点：1、使用寿命长，可靠性极高。
基于下列理由故有很长耐用寿命（一般25年以上）：(a)螺杆转子与星轮间的啮合压缩为金属与非金属。
转子材料为六齿钢制涂铝保护层，星轮为十一齿52层增强纤维复合强化材料。
可以实现柔性零间隙接触密封。
(b)零部件及易损件极少，主要运动部件仅为五件，一个转子，两个星轮，两个滑阀。
(c)由于转子径向和轴向受力完全平衡，故轴承径向和轴向推力极小，轴承可靠性极高，轴承设计寿命达100,000小时，为双螺杆的3～5倍。
(d)运转时采取喷液取代喷油，密封、润滑和冷却效果更好，啮合阻力低，具有经济有效之润滑。
无油润滑方式，不需要复杂的油路系统，只须少量冷冻机油，油路较双螺杆简明。
(e) 20,000小时后方需检查，30,000～40,000小时后方需较大保养。
星轮可以单独拆卸，维修简便。
(f)由于星轮处于一种柔性承载状态，可以调整它与主转子之间的间隙，所以液击不敏感，可以湿行程运转。
(g)半封闭单螺杆电机液体冷却，保持长期冷却状态，电机寿命长。
(h)由于转子受力平衡，轴封负荷极度小，寿命长，远高于双螺杆压缩机轴封寿命。

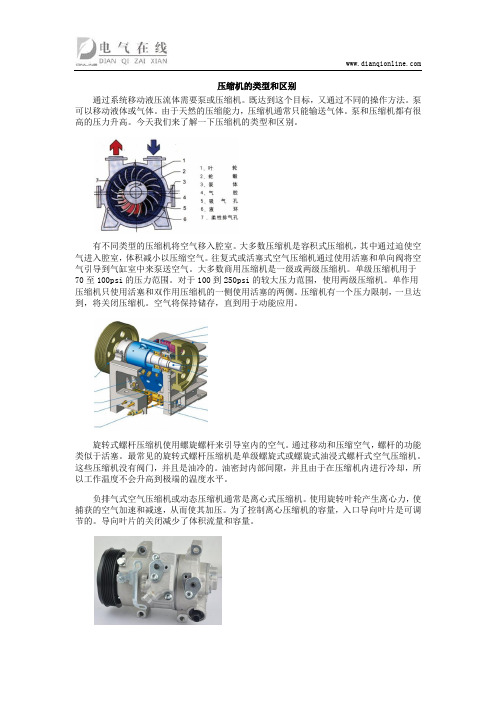

压缩机的类型和区别
压缩机的类型和区别
通过系统移动液压流体需要泵或压缩机。
既达到这个目标，又通过不同的操作方法。
泵可以移动液体或气体。
由于天然的压缩能力，压缩机通常只能输送气体。
泵和压缩机都有很高的压力升高。
今天我们来了解一下压缩机的类型和区别。
有不同类型的压缩机将空气移入腔室。
大多数压缩机是容积式压缩机，其中通过迫使空气进入腔室，体积减小以压缩空气。
往复式或活塞式空气压缩机通过使用活塞和单向阀将空气引导到气缸室中来泵送空气。
大多数商用压缩机是一级或两级压缩机。
单级压缩机用于70至100psi的压力范围。
对于100到250psi的较大压力范围，使用两级压缩机。
单作用压缩机只使用活塞和双作用压缩机的一侧使用活塞的两侧。
压缩机有一个压力限制，一旦达到，将关闭压缩机。
空气将保持储存，直到用于动能应用。
旋转式螺杆压缩机使用螺旋螺杆来引导室内的空气。
通过移动和压缩空气，螺杆的功能类似于活塞。
最常见的旋转式螺杆压缩机是单级螺旋式或螺旋式油浸式螺杆式空气压缩机。
这些压缩机没有阀门，并且是油冷的。
油密封内部间隙，并且由于在压缩机内进行冷却，所以工作温度不会升高到极端的温度水平。
负排气式空气压缩机或动态压缩机通常是离心式压缩机。
使用旋转叶轮产生离心力，使捕获的空气加速和减速，从而使其加压。
为了控制离心压缩机的容量，入口导向叶片是可调节的。
导向叶片的关闭减少了体积流量和容量。
压缩机cop值范围
压缩机cop值范围压缩机 COP 值范围压缩机 COP（Coefficient of Performance）是衡量冷暖设备能效的重要指标之一，它表示单位制冷或制热量所需的能量与压缩机所消耗的电能之比。
COP 值越高，说明压缩机的能效越好，能够更有效地转换能量。
压缩机 COP 值的范围是根据不同类型的压缩机和应用场景而变化的。
下面将从常见的空调和制冷设备压缩机的 COP 值范围进行介绍。
一、家用空调压缩机 COP 值范围家用空调常用的压缩机类型有定频压缩机和变频压缩机。
定频压缩机的 COP 值范围一般为 2.5-3.5，而变频压缩机的 COP 值范围较高，一般在 3.5-5之间。
变频压缩机通过调整压缩机的转速来控制制冷量，因此能够更加精确地匹配室内的实际负荷，从而提高能效。
二、商用空调压缩机 COP 值范围商用空调中常用的压缩机类型有螺杆压缩机和离心压缩机。
螺杆压缩机是一种高效大容量的压缩机，其 COP 值范围一般在3.5-5之间。
离心压缩机是一种适用于大型商用空调系统的压缩机，其 COP 值范围一般在4-6之间。
商用空调系统通常需要更高的制冷量和更长的运行时间，因此对能效的要求也更高。
三、制冷设备压缩机 COP 值范围除了空调系统，压缩机还广泛应用于制冷设备中，如冷库、冷柜等。
制冷设备常用的压缩机类型有往复式压缩机和螺杆压缩机。
往复式压缩机是一种常用的制冷压缩机，其 COP 值范围一般在2.5-3.5之间。
螺杆压缩机在制冷设备中也有较广泛的应用，其 COP 值范围一般在3.5-5之间。
在实际应用中，为了提高能效，压缩机制造商采取了一系列的技术改进和创新。
例如，采用高效的压缩机设计，优化制冷剂回路，提高换热效率等。
这些改进措施可以使压缩机的 COP 值得到进一步提高，从而实现更低的能耗和更高的制冷效果。
除了压缩机本身的设计和性能，压缩机的使用和维护也对 COP 值产生重要影响。
定期清洗和更换过滤器、控制运行时间、合理调节温度等措施都可以帮助提高压缩机的能效。
2024年氯气压缩机的选用知识（2篇）
2024年氯气压缩机的选用知识对离心式压缩机，因为他的高效率，越来越多地被大家接受。
但需要注意的是：1、入口氯气含水量需要控制在20PPM(摩尔比)或50PPM(质量比)。
电解出的氯气需要经过良好的冷冻干燥和发烟硫酸干燥处理。
2、在压缩机内气体温度不得高于95degC。
因为离心压缩机压缩过程符合的是多变压缩，对温升的计算可以参考绝热过程。
所以对大的压差和压缩比，也许需要多级设计，每级排出经冷却控制气体温度。
一般每级压缩比控制在1.6以内比较适合。
3、因为离心压缩机压力提升即速度降低的过程，所以要获得较高的压力就需要较高的速度。
因此带来的机械问题，如轴承的振动和温度需要严格控制。
二、液环压缩机液环压缩机相对离心压缩机，效率要低的多。
但他也有优点：1、设备转动速度较低，所以设备可靠性和稳定性要远高于离心压缩机。
2、由于他的等温压缩性，因此容易获得比离心压缩机高的多的压缩比和压力。
3、由于液环氯气压缩机采用发烟酸做封液，对处理氯气含水量的控制不需要象离心压缩机那么苛。
经过合理的压缩机系统设计，只要保证含水量低于200PPM(摩尔比)就可以了。
4、对低于50KT/A的NaOH装置的氯气输送，3500Nm3/h的流量，可以交付两台50%能力的压缩机，因效率低而多耗的功率有限，还是可以选用的。
因此，选用哪种压缩机，需视具体的装置设计和关键参数确定。
对于大于50KT/A的NaOH装置，一般用于为氯化塑料(比如PVC）。
考虑低端产品市场价格波动很大，一般通过部分氯气液化来平衡市场波动对企业利润的影响。
液化的方式，可以选择低温或常温方式。
相对而言常温（32degC 的冷却水做冷凝介质）因为没有制冷压缩机的功率消耗和冷媒二次换热的损失，相对节能。
但同时需要较高的液化压力，而这对离心压缩机是很难的。
所以建议的方式是两段处理：一段选用离心压缩机，输送全部电解的氯气。
高压的液环氯气压缩机处理需要液化的部分氯气输送。
2024年氯气压缩机的选用知识（2）氯气压缩机的选用知识2024年，氯气压缩机的选用需要考虑多种因素，包括工艺要求、性能指标、安全性和环保性等方面。
压缩空气系统组成介绍
压缩空气系统组成介绍1.压缩机：压缩机是压缩空气系统的核心部分，它通过机械方式将大气中的气体压缩到更高的压力水平。
常见的压缩机类型包括活塞式压缩机、螺杆式压缩机和离心式压缩机。
压缩机的选择取决于所需的气体输出量和压力。
2.散热器：由于压缩机的工作过程会产生大量的热量，需要散热器来降低压缩机的温度。
散热器通常通过将压缩机周围的空气引入，使该空气与压缩机散热器表面接触并吸收热量，从而降低压缩机的温度并保持其正常运行。
3.干燥器：在空气被压缩之后，其中的水分会凝结成水滴。
为了使气体保持干燥状态，需要使用干燥器。
干燥器通常采用冷凝器或吸附剂两种方式来去除空气中的水分，以避免水蒸汽在管道中引起腐蚀和其他问题。
4.过滤器：过滤器用于去除压缩空气中的杂质和颗粒物，以提高空气的质量。
常见的过滤器类型包括预过滤器、精密过滤器和活性碳过滤器。
过滤器可以防止杂质进入气动设备，延长其使用寿命并提高效率。
5.储气罐：储气罐用于储存压缩空气，并平衡系统中的压力。
当压缩机产生的空气超过系统需求时，储气罐会储存多余的空气，并在系统需求超过压缩机输出时释放储存的空气。
储气罐还可以帮助减少压缩机的频繁启停，提高其寿命和效率。
6.压缩空气管道系统：压缩空气管道系统将压缩机生产的空气输送到各个需求点。
管道系统应具备足够的强度和耐压性能，并根据实际需求进行合理布局和设计，以避免压力损失和能源浪费。
7.控制系统：控制系统用于控制整个压缩空气系统的运行。
它通常包括压力开关、温度传感器、自动化控制元件和安全装置等。
控制系统可以监测和调整压力、温度和其他参数，以确保系统运行的稳定性和安全性。
8.分配系统：分配系统用于将压缩空气送到不同的用气点。
它可以根据需求将空气分配给不同的设备，并通过设置合适的阀门和管道来调整压力和流量。
合理的分配系统可以提高整个压缩空气系统的效率和灵活性。
总之，压缩空气系统的组成部分包括压缩机、散热器、干燥器、过滤器、储气罐、管道系统、控制系统和分配系统。
隔膜式压缩机结构
隔膜式压缩机结构隔膜式压缩机是一种常用的压缩机类型，广泛应用于化工、石油、医药等领域。
它的结构设计使其具有良好的密封性能和较高的压缩效率。
本文将介绍隔膜式压缩机的结构及工作原理，并探讨其优点和应用。
1. 结构隔膜式压缩机主要由以下几部分组成：压缩机头、压缩机体、隔膜组件、传动装置和附件。
1.1 压缩机头压缩机头是隔膜式压缩机的核心部件，负责产生压缩力。
它由气缸、活塞、连杆和摇杆构成。
气缸与压缩机体连接，内部安装有活塞。
通过活塞与连杆的连接，活塞在气缸内做往复运动。
摇杆与活塞连杆相连，将活塞的运动转化为隔膜的运动。
1.2 压缩机体压缩机体是隔膜式压缩机的外壳，用于固定和支撑其他组件。
它通常由铸铁、钢板等材料制成，具有足够的强度和刚度。
1.3 隔膜组件隔膜组件是隔膜式压缩机的关键部件，负责实现压缩过程中压气腔和排气腔之间的分隔。
它由金属隔膜和隔膜板组成。
金属隔膜具有较高的强度和耐腐蚀性，能够承受较高的压力和温度。
隔膜板安装在金属隔膜上，增加了隔膜的稳定性和密封性。
1.4 传动装置传动装置用于将压缩机头的运动传递给压缩机体和隔膜组件。
常见的传动装置有曲轴连杆机构和齿轮传动机构。
曲轴连杆机构通过连杆和曲轴的配合，将活塞的往复运动转化为隔膜的推拉运动。
齿轮传动机构通过齿轮的啮合，实现压缩机头和隔膜组件的同步工作。
1.5 附件附件包括排气阀、吸气阀、冷却器、润滑系统等。
排气阀和吸气阀用于控制气体的进出，保证良好的压缩效果。
冷却器用于降低压缩机体和隔膜组件的温度，提高工作稳定性和寿命。
润滑系统为压缩机提供润滑和冷却，减少摩擦损失。
2. 工作原理隔膜式压缩机的工作原理基于隔膜的推拉运动。
其工作过程分为吸气过程、压缩过程和排气过程。
在吸气过程中，随着活塞的向后运动，隔膜向吸气腔移动，气体通过吸气阀进入吸气腔。
在压缩过程中，活塞向前运动，隔膜推向排气腔，将吸气腔的气体压缩。
排气过程中，随着活塞的向前运动，隔膜向排气腔移动，气体通过排气阀排出。
压缩机基础知识PPT.
R
S
C
压
缩
机
接
C
线
方
S
R
式
C
S
R
C S
R
天津LG
单台压缩机搬运方法
一只手托住储液器下部，将压缩机倾斜，另一只 手放在主壳体上，承托大部分重量
新车的塑料套 （三） 体育活动的原则性
将压缩机平放或倒置
因一时大脑供血足而失去知觉的急症 教学过程： 五、小结：
将储液器承托压缩机重量 握住吸、排气管将压缩机提起
岗
面擦拭干净，避免因异物粘附造成误判；
位 ︶
4、发生绝缘耐压不合格时，请排除端子内面 有液态冷媒存在的可能（放掉部分冷媒，冷天可将压 缩机在较高温度下放置一段时间后再测试）。
异物粘附
异物粘附 或液态冷
媒聚集
“三不能”： 四. 看图（出示图片）
。。。。。。
（7）准备最需要的食品和水。
2、游泳时身体感到疲劳或寒冷时，要马上游回岸边。
一搞卫生时要注意安全
教具准备：录音机、投影机、图片、小黑板。
如面试到最后，没有一个合适的应聘者，你有两种选择：一是再次刊登广告，换一个地方也许能够吸引更好的人选应聘。另一种做法
中温系统：1.16-0.14=1.02MP 制冷系统不同，提升压力不同。
空调压缩机
压缩比：高压侧绝对压力除以低压侧绝对压力。 是压力差的一种技术表示方式。
压缩比计算必须采用绝对压力值。避免使压缩比 值为负值。比值为正值才有意义。
压缩比（CR)=绝对排气压力/绝对吸气压力 例如R-12系统中压缩比为11:1 意义：可以使维修人员了解，该系统的排气压力 比实际的吸气压力大11倍。 注意：千万不要用手触摸压缩机排气管，否则会 烫手，温度可达93摄氏度。
离心式压缩机符号
离心式压缩机符号
离心式压缩机的符号主要包括以下几个方面：
1. 压缩机类型：离心式压缩机通常用字母"C"表示，如CC-
Centrifugal Compressor。
2. 压缩级数：离心式压缩机可以分为单级和多级压缩。
单级压缩用字母"S"表示，多级压缩用字母"M"表示，例如CM-多级离心压缩机。
3. 压缩介质：离心式压缩机可以压缩多种气体，如空气、氮气、氧气等。
空气压缩机用字母"A"表示，氮气压缩机用字母"N"表示，氧气压缩机用字母"O"表示，例如CA-空气离心压缩机。
4. 冷却方式：离心式压缩机内部冷却方式分为级外冷却和机内冷却。
级外冷却用字母"E"表示，机内冷却用字母"I"表示，例如CE-级外冷却离心压缩机。
5. 特殊设计：根据实际应用需求，离心式压缩机可能具有特殊设计，如防爆设计、低噪音设计等。
防爆设计用字母"B"表示，低噪音设计用字母"L"表示，例如CB-防爆离心压缩机。
6. 性能参数：离心式压缩机的性能参数包括排气压力、排气流量、功率等。
例如，1.0MPa-10m³/min-75kW表示排气压力为1.0MPa，排气流量为10m³/min，功率为75kW的离心压缩机。
综上所述，离心式压缩机的符号主要包括压缩机类型、压缩级数、压缩介质、冷却方式、特殊设计和性能参数等。
在实际应用中，这些符号可以帮助我们快速了解和区分不同类型的离心式压缩机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压缩机的类型
压缩机的类型：- 压缩机是机械设备，其目的是对气体加压，就像泵用于对液体加压并通过管道输送液体一样。
由于气体本质上是可压缩的，因此压缩机的作用也是气体体积减少。
压缩机分为两类；那些属于正位移类型和那些属于动态类型。
1.容积式压缩机
容积式压缩机具有机械部件，这些部件从压缩机的入口以离散体积的步骤吸入气体。
这一作用减少了气体的体积，增加了气体的压力并从压缩机的出口排出气体。
容积式压缩机分为两种类型；旋转式和往复式。
A. 旋转容积式压缩机
顾名思义，旋转式容积式压缩机包含一些旋转机构，有助于吸入和排出气体。
旋转式压缩机的一些示例是旋转螺杆压缩机、旋转叶片压缩机和涡旋压缩机。
螺杆空压机
螺杆压缩机包含一对螺旋螺杆，称为外螺纹和内螺纹。
螺杆的旋转运动负责从压缩机的入口吸入气体。
气体以连续的扫掠运动被吸入。
它们在运行时不会发出太大的噪音，并且压缩机在运行期间不会产生太大的振动。
旋片式压缩机
旋片式压缩机由安装有叶片的转子组成。
叶片延伸并接触外壳的
壁，从而形成气体无法通过壁和叶片边缘之间的间隙泄漏的条件。
旋转运动导致气体体积增加和减少，从而移动通过压缩机。
涡旋压缩机
涡旋压缩机中的旋转机构是一对交错的螺旋状叶片。
通常其中一个卷轴是固定的，而另一个卷轴偏心运行。
这种运动吸入并压缩气体。
它们是运行中的安静压缩机之一。
固定涡旋件之间非常小的间隙导致高容积效率。
B. 往复式容积式压缩机
往复式容积式压缩机包含活塞和曲轴组件。
该组件的目的是当气体被吸入压缩机内部时，曲轴机构将产生往复运动并移动活塞以压缩气体。
基于压缩机电机内部气缸与工作流体反应的方式；往复式压缩机可以是单作用或双作用的。
在单作用机构中，气体仅在活塞向上冲程期间与气缸相互作用一次。
在双作用机构中，气体与气缸相互作用两次，即气体被压缩两次；在活塞的上冲程和下冲程期间。
2.动态压缩机
动态压缩机的决定性特征是它们包含快速旋转的叶片。
这些快速旋转的叶片的运动吸入气体并将其压缩在压缩机内。
动态压缩机通常用于大规模操作。
动态压缩机的类型是离心式压缩机和轴流式压缩机。
A、离心式压缩机
离心式压缩机包含叶轮。
以非常高的速度旋转的叶轮吸入气体并将其加速到如此高的速度，以至于在某些情况下移动气体的速度达到音速。
在排出这种高速气体之前，它会通过一段面积增大的区域。
这导致移
动气体的动能转化为静能。
B. 轴流压缩机
轴流式压缩机包含一组堆叠成一排的机翼。
通常一个机翼旋转而旁边的机翼保持静止。
机翼的旋转运动逐渐压缩气体。
它们能够在紧凑的设计中实现高流量，由于这一特性，它们非常昂贵。
