中考电功率电路安全专题(有答案)
【物理】北京中考物理 家庭电路与安全用电 专项练习52题(附答案)
【物理】北京中考物理家庭电路与安全用电专项练习52题（附答案）一、单项选择题（共35小题）1．下列做法中，符合安全用电要求的是（）A.用湿布擦正在工作的台灯B. 更换灯泡前先断开电源开关C.发现有人触电时，用手直接把触电的人拉开D.用电器着火时，先用水把火浇灭，再切断电源2．（2022清华附中三模）关于安全用电，下列说法正确的是A. 家庭电路中只有发生短路，才会使电路中电流过大B. 只要不接触高压电线路或设备就不会发生触电事故C. 有金属外壳的家用电器要接地线，是为了保证使用安全D. 使用试电笔时，为避免触电，不能用手接触到试电笔上任何金属体3．（2021石景山一模)“安全用电，珍惜生命”是公民应有的安全意识，下列有关说法正确的是A．雷雨天在大树下避雨 B．发现有人触电，应立即切断电源C．可以在电线上晾晒湿衣服 D．手机充电器可以长时间插在插座上4．（2020门头沟二模)关于家庭电路和安全用电，下列说法正确的是A.发现有人触电时，应立刻用手拉他B.雷雨天应该躲在大树下避雨C.家庭电路中空气开关跳闸，可能是由于用电器短路造成的D.家用电器都有开关，因此家庭电路中可以不安装空气开关或保险丝5．（2020石景山二模)下列说法中正确的是A．摩擦起电的过程中创造了正负电荷B．经验表明对人体的安全电压为36VC．金属导体中自由电子定向移动的方向与电流方向相同D．我国家庭电路中用的交流电的电压为220V，频率为50Hz6．关于家庭电路和安全用电，下列说法中正确的是A．更换灯泡时先断开电源开关B．用潮湿的手拨动电器设备的开关C．家用电器电线绝缘皮破损了仍继续使用D．空气开关自动断开，都是由于电路发生短路引起的7．（2022西城二模）关于安全用电，下列说法中正确的是（）A. 可以靠近高压带电体B. 未断开电源开关就更换灯泡C. 可以用铜丝代替保险丝D. 有人触电时应立即切断电源8．（2021北京中考)电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。
中考物理电学专题100(含答案)
中考物理电学专题第一讲电路及电路故障分析练习1．下面四个电路图中，开关闭合后，三个电阻并联的是（）A B C D2. 如图，若只需L1发光，连接；若要求L1和L2串联发光，连接；若要求L1和L2并联发光，连接.第2题3．S1合，S2、S3都开联; S1、S2、S3都闭合联第3题第4题4．如图所示的电路中，开关S闭合后，小灯泡L1、L2正常发光，请在甲、乙两个“О”内选填“电压表”和“电流表”的符号.5．如图，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A 灯L1短路B 灯L2短路C 灯L1断路D 灯L2断路第5题6. 如图，当开关S闭合，两只灯泡均发光，两电表均有示数.一段时间后，发现电压表示数为零，电流表示数增大，经检查除小灯泡外其余器材连接良好，造成这种情况的原因可能是（）A．灯L1断路 B.灯L2短路C．灯L1短路 D.灯L1、L2都断路第6题7. 为研究灯泡的发光情况，小明设计了如图所示的电路进行实验.电路中两个灯泡规格相同（额定电压都是1.5V）、电源电压恒为3V，实验时，当开关闭合后，两灯发光，一段时间后，两灯泡突然熄灭，但电压表仍然有示数.经检查发现除灯泡外其余器材的连接良好.请简述造成这种情况的可能原因.（写出两种，并在每种原因中说明两灯的具体情况）原因一：原因二：第7题8. 如图是小强在做“探究串联电路中电流、电压特点”实验时连接的实物电路.当开关闭合时，发现灯L1不亮、灯L2亮，电流表和电压表均有读数.则出现此故障的原因可能是（）A．灯L2断路 B.灯L2短路C．灯L1断路 D.灯L1短路第8题9.小勇晚上开灯时发现灯不亮，他用测电笔测试，如图，A、B、C三点都能使氖管发光，只有D点氖管不发光，则可判断出故障是（）A．火线和零线短路B．灯泡断路C．灯泡短路D．导线CD某处断开第10题10. 小明想在家里安装一盏照明灯，如图是他设计的电路，请帮他在虚线框内填上开关和电灯的符号.小明请电工安装完毕，闭合开关，电灯不亮.电工用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都发光，则电路的故障是.11. 如图，电路中除了有一根导线是断的，其余器材均完好，灯L1电阻为10Ω，灯L2电阻为5Ω，电源由两节新的蓄电池组成（4V），为查出断的导线，小刚采用下列方法：将电表的正接线柱与电源的正极a相连，再将电表的负接线柱分别与L1的b接线柱和L2的c接线柱相连.（1）操作前，小刚选用电表应是下列哪个？甲．量程为3V的电压表乙．量程为15V的电压表丙．量程为0.6A的电流表（2）当电表接a、b两点时，如果电表有示数，则导线一定是断的；如果电表没有示数，则说明导线可能是断的.当电表接a、c两点时，如果电表有示数，则导线未断，此时电表的示数为.12.如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障．小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡．当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定（）A L1灯头断路B L1灯头短路C L2灯头短路D L2灯头断路参考答案1．D 2．CD BC CD 、AB 3．R 1和R 2串 R 1和R 3并 4．甲是电流表，乙是电压表 5．D 6．B 7．原因一：L 1开路，L 2完好 原因二：L 2短路，L I 烧坏 8．D 9．D 10．下面是灯泡，上面是开关 a 左侧零线断路 11．（1）乙 （2） ① ②、③ ③ 4V 12．C第二讲 欧姆定律练习1．如图所示的甲、乙两电阻的电流与电压的关系图像，以下根据图像的集中分析中，正确的是（ ） A ．甲的电阻大于乙的电阻B ．当甲、乙两端加上相同的电压时，通过甲的电流较大C ．当通过甲、乙的电流相等时，加在甲两端的电压较大D ．通过甲的电流跟加在它两端的电压成反比2．如图所示的电路，电流表A 1与电流表A 2的读数之比是5:2，则两个电阻R 1与R 2之比是 （ ）A ．2:5B ．5:2C ．3:2D ．2:3 ３．如图所示电路中，电源电压保持不变，闭合开关S 1、S 2，两灯都发光，当把开关S 2断开时，灯泡L 1的亮度及电流表示数的变化情况是（ ）A ．L 1的亮度不变，电流表示数变小B ．L 1的亮度不变，电流表示数不变C ．L 1的亮度增大，电流表示数不变D ．L 1的亮度减小，电流表示数变小４．如图所示，两个电路中，电源电压相等，闭合开关S ，当滑动变阻器的滑片P 都向右滑动时，灯泡L 1和L 2的亮度变化是（ ）A ．L 1、L 2都变亮B ．L 1、L 2都变暗C ．L 1变亮，L 2变暗D ．L 1变暗，L 2的亮度不变 ５．小灯泡正常发光时灯丝的电阻是7．5Ω，电压是1．5V 。
2024年中考物理【热点.重点.难点】 -专题15 电功和电功率(原卷版)
专题15电功和电功率2023年考点与往年变化不大，考法上更加注重对学生能力的考查，在生活生产实例中运用物理知识解决问题。
如：电功率的计算式P=UI及推导式的应用焦耳定律的公式及简单应用画出部分家庭电路图三线插头电功率的定义式P=W/t的应用动态电路中电功率的最值问题仍是高频考点，占分比较重；利用电能表的主要参数计算电能练习使用测电笔寻找家庭电路断路的故障点家庭电路中各用电器的连接方式触电防护也是必考点，一般结合生活中的现象进行考查；另外还有结合其他知识点综合考查，与内能的结合，与欧姆定律等的结合考查。
预测今年中考考点不会变化太大，考点还是会延续之前的考点。
考查方式会进一步突出对能力的考查，即用所学知识解决问题，情景设置上更加新颖、贴近生活、加入最近科技信息，考有所依，学有所用。
（建议用时：20分钟）一、单选题1．（2023·江苏南京·模拟预测）如图甲所示电路，电源电压恒定，灯泡标有“8V”的字样，闭合开关S，滑动变阻器的滑片在A点时，电压表1V的示数为12V，图乙是滑动变阻器的滑片从A点移到最右端的过程中，电压表2V的示数与滑动变阻器连入电路阻值之间变化关系的图像，在这一过程中，下面分析正确的是（）A．灯泡的额定功率为16W B．灯泡正常发光时的电阻为4ΩC．电路消耗的最大功率为10W D．2min电路至少做功1200J2．（2023·江苏盐城·三模）家庭照明使用的灯泡已经经过三个阶段的发展，图甲是白炽灯，图乙是节能灯，图丙是LED灯。
光通量是指光源在单位时间内所发出的光量，它是衡量灯的光亮度的重要指标，单位用LM。
光效即发光效率，是指一个光源所发出的光通量和所消耗的电功率之比，可用LM/W表示（一般家庭使用的白炽灯15LM/W、节），30W节能灯与某白炽灯发光亮度相同，该白炽灯能灯50LM/W、LED90110LM/W的电功率是（）A．15W B．50W C．80W D．100W 3．（2023·江苏常州·二模）关于电能表、家庭电路和安全用电，下列说法正确的是（）A．图示电能表只能在220V的电路中使用，负载用电器的最大功率不超过2200W B．图示电能表表盘转动300转，表明电路消耗电能0.5kW•hC．家庭电路中插座与各用电器之间是并联，只有大功率用电器才使用三脚插头D．用电器不慎起火后，应立即用水灭火，使用测电笔时手不能接触笔上任何金属体4．（2023·江苏无锡·二模）在“估测用电器的实际功率”的综合实践活动中，小明先断开家中所有用电器，只让图甲所示空调工作3min，测得电能表指示灯闪烁120次。
(中考)物理《电功率》专项模拟练习(含答案) (320)

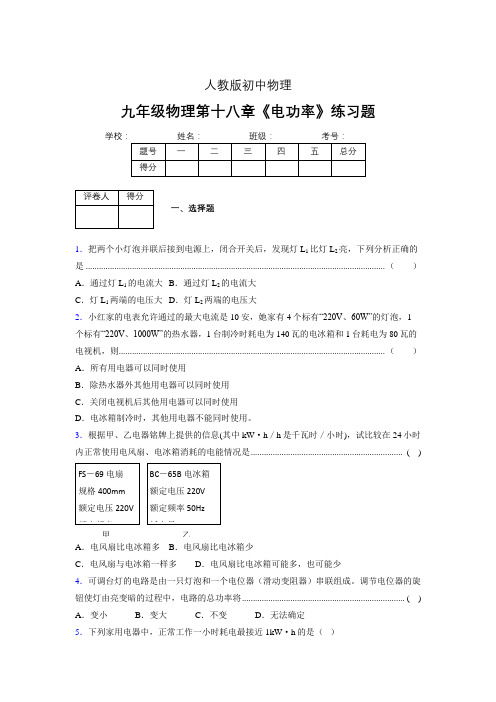

人教版初中物理九年级物理第十八章《电功率》练习题一、选择题1．把两个小灯泡并联后接到电源上，闭合开关后，发现灯L 1比灯L 2亮，下列分析正确的是 ........................................................................................................................................ （ ） A ．通过灯L 1的电流大 B ．通过灯L 2的电流大 C ．灯L 1两端的电压大 D ．灯L 2两端的电压大2．小红家的电表允许通过的最大电流是10安，她家有4个标有“220V 、60W”的灯泡，1个标有“220V 、1000W”的热水器，1台制冷时耗电为140瓦的电冰箱和1台耗电为80瓦的电视机，则......................................................................................................................... （） A ．所有用电器可以同时使用B ．除热水器外其他用电器可以同时使用C ．关闭电视机后其他用电器可以同时使用D ．电冰箱制冷时，其他用电器不能同时使用。
3．根据甲、乙电器铭牌上提供的信息(其中kW ·h ／h 是千瓦时／小时)，试比较在24小时内正常使用电风扇、电冰箱消耗的电能情况是 ..................................................................... ( ) A ．电风扇比电冰箱多 B ．电风扇比电冰箱少 C ．电风扇与电冰箱一样多D ．电风扇比电冰箱可能多，也可能少4．可调台灯的电路是由一只灯泡和一个电位器（滑动变阻器）串联组成。
调节电位器的旋钮使灯由亮变暗的过程中，电路的总功率将 .......................................................................... ( ) A ．变小B ．变大C ．不变D ．无法确定5．下列家用电器中，正常工作一小时耗电最接近1kW ·h 的是（ ）甲 乙A．电子表B．手电筒C．电视机D．空调机.6．当滑动变阻器的滑片P向右移动时，甲乙两灯的亮度变化为（）A．甲变亮，乙变暗B．甲变暗，乙不变C．甲变暗，乙变亮D．甲变亮，乙不变.7．两个用电器，将甲用电器接入电路中时，测出4 s钟的时间内做功 16 J将乙用电器接入电路中时，测出10 s钟的时间内做功30 J.在下面的说法中，你认为正确的是（）A．甲用电器的功率大，乙用电器消耗的电能多B．甲用电器的功率大，甲用电器消耗的电能多C．乙用电器的功率大，乙用电器消耗的电能多D．乙用电器的功率大，甲用电器消耗的电能多.8．如图所示是用滑动变阻器调节灯泡亮度的几种方案,你认为可能达到目的的方案是（）9．如图所示，电路中的电源电压相同且保持不变，所有的灯泡规格相同，且不考虑温度对电阻的影响，闭合开关，以下比较a，b、d三灯实际功率的大小关系式中正确的是（）A．P a＝P d＝P b B．P a＞P d＞P bC．P a＝P d＞P b D．P a＜P d＝P b。
人教版物理九年级全一册：第十八章 电功率 专题练习(附答案)
专题1串、并联电路中电功和电功率的计算类型1串联电路电功和电功率的计算1.如图所示电路中，R1的阻值为4 Ω，当开关S1和S2都闭合时，电流表示数为3 A；当只闭合S2时，电流表示数为2 A，下列说法正确的是（）A.电源电压为6 VB.R2的阻值为1 ΩC.S1和S2都闭合时，R2消耗的功率为18 WD.只闭合S2时，电路消耗的总功率为24 W2.两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙串联后接在电压为6 V 的电源两端，下列分析正确的是（）A.乙两端的电压是2 VB.甲消耗的电功率等于0.8 WC.通过甲的电流大于通过乙的电流D.甲、乙两端的电压之比为2∶13.电阻R1、R2串联在电路中，已知R1∶R2＝3∶2，则通过两电阻的电流之比I1∶I2＝，电阻两端的电压之比U1∶U2＝，两电阻消耗的电功率之比P1∶P2＝Ｗ.4.LED灯是一种半导体新型节能灯.已知某LED灯在一定电压范围内的工作电流都是0.02 A，只是在不同电压下发光颜色不同：当加在它上面的电压为1.8 V时，它发红光；当加在它上面的电压为1.4 V时，它发黄光；当加在它上面的电压为3.2 V时，它发蓝光.将该LED灯与一定值电阻R串联后接在电压为5 V的电源两端时它发红光，则该LED灯的电功率是W，定值电阻R的阻值是Ω.5.如图所示，电源电压保持不变，R为定值电阻，灯泡L标有“6 V 3 W”字样，当开关S、S1同时闭合时，灯泡L正常发光；当开关S闭合，S1断开时，电流表示数为0.2 A（设灯丝电阻不受温度影响）.求：（1）电源电压；（2）电阻R的阻值；（3）当开关S闭合，S1断开时，灯泡L消耗的实际功率.类型2并联电路电功和电功率的计算6.如图所示，两个灯泡L1、L2阻值分别为6 Ω和10 Ω，闭合开关后的现象是（）A.通过两灯泡的电流I1∶I2＝3∶5B.灯泡两端的电压U1∶U2＝3∶5C.灯泡的电功率P1∶P2＝5∶3D.灯泡消耗的电能W1∶W2＝3∶57.如图所示，电源电压6 V且保持不变，当闭合开关S时，电流表A1的示数为1.5 A，电流表A2的示数为0.5 A，下列说法正确的是（）A.R1的阻值为6 ΩB.R2的阻值为12 ΩC.R1消耗的电功率为12 WD.R2消耗的电功率为6 W8.已知R1＝42 Ω，R2＝21 Ω，两个电阻并联后接在28 V的电源上，工作10 min后，电路消耗的总电能是J，总功率是W.9.如图所示，电源电压恒定，R1＝30 Ω，闭合开关S，断开开关S1，电流表示数是0.3 A.当闭合S、S1时，发现电流表示数变化了0.2 A，求：（1）电源电压；（2）R2的阻值是多少？（3）当闭合S、S1时，电路消耗的总功率.类型3综合提升10.若R1＞R2，则下列电路闭合开关后消耗电功率最大的是（）11.标有“12 V 6 W”与“12 V 3 W”的灯泡以串联方式接入电路中，若让其中一盏灯正常工作，则电源电压为（）A.24 VB.18 VC.16 VD.12 V12.图甲中的A、B分别为小灯泡和定值电阻的I－U图象，小灯泡和定值电阻的连接情况如图乙所示，电源电压为8 V，下列说法正确的是（）甲乙A.灯泡的实际电功率为0.6 WB.定值电阻的阻值为0.05 ΩC.小灯泡电阻随温度的增大而减小D.定值电阻的电功率为0.8 W13.在如图所示的电路中，电阻R1＝10 Ω，R2＝20 Ω，电源电压保持不变，当开关S1、S3断开，S2闭合时，电流表的示数为0.2 A；当开关S1、S3闭合，S2断开时，电流表的示数为A，R2的电功率为W.为了保障电路安全，两个开关不能同时闭合.14.将定值电阻R1与R2串联在电压恒为U的电源两端，R1消耗的电功率为9 W，两电阻消耗的总功率为P；若将R1和R2并联在该电源两端，R1消耗的电功率为25 W，两电阻消耗的总功率为P′；则P∶P′＝Ｗ.专题2灯泡的亮度问题类型1实际功率与灯泡亮度的关系1.下列说法正确的是（）A.灯泡的额定电压越大，灯泡越亮B.灯泡的额定功率越大，灯泡越亮C.灯泡的实际电压越大，灯泡越亮D.灯泡的实际功率越大，灯泡越亮2.L1、L2、L3三只灯泡分别标有“220 V100 W”，“110 V100 W”和“36 V100 W”的字样它们均正常发光时（）A.L1更亮B.L2更亮C.L3更亮D.三只灯一样亮3.两盏白炽灯，甲标有“220 V40 W”字样，乙标有“220 V25 W”字样，下列关于它们的亮度的说法中正确的是（）A.甲一定比乙亮B.乙一定比甲亮C.都正常工作时，甲比乙亮D.都正常工作时，乙比甲亮4.额定电压相同的甲、乙两只白炽灯，串联后接入某电路，甲灯比乙灯亮，则下列说法中正确的是（）A.甲灯的额定功率和实际功率都比乙灯大B.甲灯的额定功率小，实际功率大C.甲灯的额定功率和实际功率都比乙灯小D.甲灯的额定功率大，实际功率小5.如图所示电路，电源电压为12 V且保持不变，灯泡L标有“12 V 2 W”字样.当开关S断开时，灯泡L的实际功率为W；当开关S闭合时，灯L的亮度将（填“变亮”“变暗”或“不变”）.类型2比较串、并联电路中灯泡的亮度6.将规格为“3 V 3 W”的灯泡L1和规格为“6 V 3 W”的灯泡L2接入如图所示的电路，则（）A.两灯一样亮B.L1更亮C.L2更亮D.有一灯可能会烧坏7.现有L1“6 V 3 W”和L2“6 V9 W”两只小灯泡，若将两灯串联接入电源电压为12 V的电路中，假设灯泡电阻不变.下列说法正确的是（）A.两灯均能正常发光B.两灯的额定电流相同C.灯L1可能被烧毁D.灯L2可能被烧毁8.将A、B两个灯泡，按图1、图2两种方式连接，已知R A＝4 Ω，R B＝6 Ω，电源电压相同，下列分析正确的是（）A.图1中A灯比B灯亮B.图2中A灯比B灯亮C.图1中A灯比图2中A灯亮D.图1中的总功率比图2中的总功率要大9.有两只分别标有“6 V 3 W”和“9 V 3 W”字样的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A.L1和L2正常工作时的电流一样大B.L1和L2串联在一起同时使用时，两灯一样亮C.L1和L2并联在一起同时使用时，两灯消耗的功率一样大D.将L1串联一个12 Ω的电阻，接在电源电压为12 V的电路中，L1也能正常发光10.一只白炽灯标有“220 V40 W”字样，它正常工作时的电阻有多大？如果此时它两端的电压只有200 V，它实际消耗的电功率是多少？与接在220 V的电路上相比，这时它发光的亮度是亮些还是暗些？（设灯泡电阻不随温度改变）专题3电功率的动态电路及图象问题类型1动态电路问题1.如图所示，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法中正确的是（）A.电流表的示数变小B.电压表的示数变大C.灯泡L变暗D.电路中的总功率变大2.如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响.下列说法正确的是（）A.小灯泡变亮B.电流表示数变大C.电压表示数变小D.电路的总功率不变3.（德州中考）如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时.下列判断正确的是（）A.电路的总功率不变B.电压表与电流表示数的比值不变C.电压表的示数变大D.电流表的示数变小4.如图所示电路，开关S2由断开到闭合的过程中，下列有关说法正确的是（）A.电压表示数不变，电流表示数变大B.定值电阻R1的电功率变小C.电路的总功率变大D.电压表和电流表的示数的比值变大5.如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光；则断开开关S2时（）A.电流表示数变小，灯L仍然正常发光B.电流表示数变大，灯L变亮C.电压表示数变大，灯L的实际功率变小D.电压表示数不变，电路的总功率变大6.如图所示，L是标有“6 V 1.2 W”字样的小灯泡，R是定值电阻，断开开关S2，闭合开关S1和S3，灯泡正常发光，电流表的示数为0.5 A.（1）求灯泡正常发光时，1 min内灯泡消耗的电能.（2）求定值电阻R的阻值.（3）断开开关S1和S3，闭合开关S2，改变电源电压，使灯泡正常发光，求电路的总功率.类型2图象问题7.如图甲是呼气式酒精测试仪的电路原理图，R1为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，R2为定值电阻，电源电压保持不变.检测时，驾驶员呼出的酒精气体浓度越大，则（）甲乙A.测试仪中电压表的示数越小B.测试仪中电流表的示数越小B.电路消耗的总功率越小D.电压表与电流表示数的比值不变8.如图甲所示的电路中，在滑动变阻器R1的滑片从A向B滑动的过程中，电压表与电流表示数的变化关系如图乙所示，下列说法正确的是（）A.R2的阻值为10 ΩB.电源电压为16 VC.当电流表示数为0.2 A时，R1接入电路的阻值为20 ΩD.该电路的最大功率为4.05 W9.如图所示是一个额定电流为0.5 A的灯泡在工作时电流随电压变化的曲线图，由图可知该灯泡的额定电压是V，额定功率为W.灯泡正常工作时的电阻是Ω.10.在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示，由图可知，元件甲的电阻是Ω.若将元件甲、乙串联后接在电压为3 V的电源两端，则流过元件甲的电流是A，元件乙两端的电压是V；若将甲、乙两元件并联在2 V的电源两端，电路的总电流是A，乙元件的功率是W.11.灯L1上标有“12 V9.6 W”的字样，灯L2上只能看清12 V的字样，测得两灯的电流与电压的关系如图所示，求：（1）L1正常发光时的电阻是多少？（2）将L1、L2串联接在电源的两端时，通过L1的电流为0.3 A，电源的电压是多少？（3）电路中只有L1、L2两灯串联，使L2正常工作时，电路消耗的总功率是多少？专题4 电功率之极值问题1.灯泡L1、L2分别标有“10 V10 W”和“9 V 5.4 W”的字样，将它们串联使用时，电路两端允许加的最大电压值是V；并联时干路允许的最大电流为 A.（不考虑灯丝电阻变化）2.如图所示，电源电压为9 V，电流表量程为0～0.6 A，小灯泡的规格为“6 V 4 W”，为使电路安全，滑动变阻器连入电路的最小值为Ω.（不考虑灯丝电阻变化）3.如图所示，电源电压为12 V，定值电阻R1为12 Ω，滑动变阻器R2标有“50 Ω 1 A”字样，电流表A1量程为0～3 A，A2量程为0～0.6 A.当滑动变阻器的滑片在中点时，通过滑动变阻器的电流为A；在滑片移动过程中，电路的最大功率为W.4.如图所示的电路中，电源电压为20 V，定值电阻R为30 Ω，滑动变阻器标有“30 Ω1 A”字样，电压表选用的量程是0～15 V，在该电路正常使用的情况下，滑动变阻器连入电路的最小阻值为Ω，电路的最大功率为W.5.如图所示，R1的阻值为5 Ω，滑动变阻器R2的最大阻值为40 Ω，电源电压保持4.5 V 不变，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”.为保证电路安全，R2接入电路中的最小阻值为Ω，R1消耗的最小功率为W.6.如图所示电路，R1＝20 Ω，R2＝10 Ω，电源电压保持不变，当S1闭合，S2、S3断开时，电流表的示数为0.6 A.（1）求电源电压；（2）当S2断开，S1、S3闭合时，求电流表的示数；（3）电路如何连接时，电路消耗的电功率最小？并求出该最小值.7.如图所示，电路中定值电阻R1＝20 Ω，R2为滑动变阻器，电源电压保持不变，当滑片在a 端时，电流表示数为0.3 A，滑片在b端时电压表示数为4 V.求：（1）电源电压；（2）滑动变阻器R2的最大阻值；（3）R1的最小电功率.8.在图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8 V，灯泡L2的额定电压为6 V，图乙是灯泡L2的U－I图象.甲乙（1）当开关S接a时，电压表的示数为1.2 V，电流表的示数为0.3 A，求定值电阻R0的阻值.（2）开关S接a时，调节电源电压，使灯泡L1正常发光，此时R0消耗的功率为1 W，求灯泡L1的额定功率.（3）开关S接b时，通过调节电源电压可使电路允许达到的最大总功率是多少？专题5电热综合计算类型1挡位问题1.电饭锅是家庭常用的电器，它既有加热功能，又有保温功能.图甲所示为某型号电饭锅的简化电路图.S1是一个磁钢式限温开关，可以实现通断电自动控制，R1和R2均为发热体加热电阻.把电饭锅接入220 V的家庭电路中，在电饭锅工作的30 min内，电路中总电流随时间变化的图象如图乙所示.求：（1）加热电阻R1的阻值.（2）电饭锅的加热功率.（3）电饭锅在这30 min内产生的热量.2.如图所示是XX 型“220 V 1 000 W ”电饭煲的原理图.它有高温和保温两挡，通过单刀双掷开关S 进行调节，R 0为电阻丝.当开关S 接高温挡时，电路的功率为1 000 W ；当开关S 接保温挡时，电路的总功率为22 W.求：（1）电饭煲在高温挡时，开关S 应与哪个触点连接？ （2）电热丝R 0的阻值多大？（3）当电饭煲在保温时，实际电流多大？保温5 min ，电热丝R 0消耗的电能为多少？类型2 电和热综合3.一电热水器的铭牌如表所示，现将水箱装满水，电热水器正常工作时，把水从20 ℃加热到60 ℃.已知c 水＝4.2×103 J/（kg·℃），求：（1）水吸收的热量.（2）若电热水器正常工作，且产生的热量全部被水吸收，则需加热多长时间？4.某微电脑电热水壶具有温度可控、自动抽水等优点.下表是该电热水壶的铭牌.求：（1）如图所示，小电动机将1.2 L的水从桶中提升了0.5 m，电动机对水做的功至少是多少？（g取10 N/kg）（2）电热水壶在额定电压下工作时的电流.（保留一位小数）（3）电热水壶正常工作时，将1.2 L水从20 ℃加热到100 ℃，水吸收的热量是多少？（4）若（3）中的加热时间为7 min，求电热水壶的热效率.产品型号：BH—X22额定电压：220 V频率：50 Hz加热功率：1 200 W容量：1.2 L5.如图甲是一种恒温调奶器，可以自动调试好加水的奶粉，然后加热到最适合宝宝饮用的温度40 ℃，还可以自动保温，特别适合夜间使用.图乙是机器的电路简图，其相关参数如下表（R1、R2为电热丝，S为双触点自动开关）.求：（1）调奶器处于保温状态时的工作电流（结果保留两位小数）；（2）电阻R2的阻值；（3）若把200 g调好的奶粉从20 ℃加热到40 ℃所用时间为32 s，则调好的奶粉的比热容是多少（不计热损失）.甲乙参考答案：专题1 串、并联电路中电功和电功率的计算类型1 串联电路电功和电功率的计算1.D2.B3 1∶1 ， 3∶2 ， 3∶2 . 4. 0.036 ， 160 .5.解：（1）当开关S 、S 1同时闭合时，灯泡L 正常发光，电路中只有灯泡L ，灯泡正常发光时电压和额定电压相等，电源电压U ＝U L 额＝6 V（2）灯泡的电阻：R L ＝U 2额P 额＝（6 V ）23 W ＝12 Ω开关S 闭合，S 1断开时由欧姆定律得，电路总电阻：R 总＝U I ＝6 V0.2 A ＝30 Ω由串联电路电阻特点得电阻R 的阻值： R ＝R 总－R L ＝30 Ω－12 Ω＝18 Ω （3）灯泡L 消耗的实际功率： P L ＝I 2R L ＝（0.2 A ）2×12 Ω＝0.48 W 类型2 并联电路电功和电功率的计算6.C7.D8. 33 600 ， 56 .9.解：（1）由I ＝UR 可得，电源的电压：U ＝I 1R 1＝0.3 A ×30 Ω＝9 V（2）当闭合S 、S 1时，R 1与R 2并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以电流表示数的变化量即为通过R 2的电流，则I 2＝0.2 A ，所以，R 2的阻值：R 2＝U I 2＝9 V0.2 A ＝45 Ω（3）当闭合S 、S 1时，干路电流： I ＝I 1＋I 2＝0.3 A ＋0.2 A ＝0.5 A电路消耗的总功率：P ＝UI ＝9 V ×0.5 A ＝4.5 W类型3 综合提升 10.C 11.B 12.A13. 0.9 ， 1.8 . S 1、S 2 . 14. 6∶25 .专题2 灯泡的亮度问题类型1 实际功率与灯泡亮度的关系1.D2.D3.C4.B5. 2 ； 不变 .类型2 比较串、并联电路中灯泡的亮度6.B7.C8.B9.D10.解：由P ＝UI ＝U ·U R ＝U 2R 得灯泡正常工作时的电阻：R ＝U 2P ＝（220 V ）240 W ＝1 210 Ω当U 实＝200 V 时，灯泡的实际功率： P 实＝U 2实R ＝（200 V ）21 210 Ω≈33 W因为33 W ＜40 W ，所以与接在220 V 电路上相比，实际电压为200 V 时，灯泡亮度更暗些.专题3 电功率的动态电路及图象问题类型1 动态电路问题1.D2.D3.D4.C5.A6.解：（1）灯泡正常发光1 min 消耗的电能： W ＝P L t ＝1.2 W ×60 s ＝72 J（2）断开开关S 2，闭合开关S 1和S 3时，电阻R 和灯泡L 并联，灯泡正常发光，所以电源电压等于灯泡的额定电压，即U ＝6 V由P ＝UI 可知，灯泡正常发光时的电流：I L ＝P L U L ＝1.2 W6 V＝0.2 A 因为并联电路中，干路电流等于各支路电流之和，所以通过R 的电流： I R ＝I 总－I L ＝0.5 A －0.2 A ＝0.3 A由I ＝U R 可知，定值电阻R 的阻值：R ＝U I R ＝6 V 0.3 A＝20 Ω（3）由P ＝U 2R 可得，灯泡正常发光时的电阻：R L ＝U 2P L ＝（6 V ）21.2 W＝30 Ω断开开关S 1和S 3，闭合开关S 2，定值电阻R 和灯泡L 串联，且灯泡正常发光，所以电路中的总电阻：R 总＝R L ＋R ＝30 Ω＋20 Ω＝50 Ω因为灯泡正常发光，所以电路中的电流为0.2 A ，则电路的总功率：P ＝I 2L R 总＝（0.2 A ）2×50 Ω＝2 W类型2 图象问题7.D 8.D9. 2.5 ， 1.25 . 5 .10. 5 ， 0.2 ， 2 ； 0.6 ， 0.4 .11.解：（1）由P ＝U 2R可知，灯泡L 1正常发光时的电阻：R 1＝U 2L 额P L 额＝（12 V ）29.6 W ＝15 Ω（2）由图可知，电流I ＝0.3 A 时，灯泡L 1、L 2两端电压分别为：U 1＝2 V ，U 2＝4 V 两灯泡串联，电源电压：U ＝U 1＋U 2＝2 V ＋4 V ＝6 V（3）灯L 2正常工作时的电压为12 V ，由图象可知，此时通过L 2的电流为0.5 A ，灯L 1两端电压为4 V ，两灯泡串联，电源总电压：U ′＝4 V ＋12 V ＝16 V电路消耗的总功率：P ＝U ′I ′＝16 V ×0.5 A ＝8 W专题4 电功率之极值问题01 专题训练1. 15 ； 1.5 .2. 6 .3. 0.48 ； 19.2 .4. 10 ， 10 .5. 2.5 ， 0.45 .6.解：（1）由电路图知，当S 1闭合，S 2、S 3断开时，只有R 2连入电路中，电流表测R 2的电流，由I ＝UR得电源电压：U ＝U 2＝I 2R 2＝0.6 A ×10 Ω＝6 V（2）由电路图知，当S 2断开，S 1、S 3闭合时，R 1与R 2并联，电流表测干路电流，由并联电路电压特点知：U ＝U 1＝U 2＝6 V ，由并联电路的电流特点和I ＝UR可得，电流表示数：I ＝I 1＋I 2＝U R 1＋I 2＝6 V20 Ω＋0.6 A ＝0.9 A（3）电源电压保持不变，由P ＝UI ＝U 2R 可知：当电路中电阻最大时功率最小，由图知，当只闭合S 2，断开S 1、S 3时两电阻串联，电路中电阻最大，所以电路消耗的最小功率：P 最小＝U 2R 1＋R 2＝（6 V ）220 Ω＋10 Ω＝1.2 W7.解：（1）当滑片在a 端时，滑动变阻器短路，只有R 1工作， 由I ＝UR 得电源电压：U ＝I 1R 1＝0.3 A ×20 Ω＝6 V（2）滑片在b 端时，滑动变阻器和R 1串联，且滑动变阻器接入电路的电阻最大，根据串联电路的分压特点可得：U 2U －U 2＝R 2R 1， 即4 V 6 V －4 V ＝R 220 Ω，解得：滑动变阻器R 2的最大阻值：R 2＝40 Ω（3）当滑动变阻器的阻值最大时，电路中的电流最小，R 1消耗的电功率最小，此时R 1两端的电压：U 1＝U －U 2＝6 V －4 V ＝2 VR 1消耗的最小电功率：P 1＝U 21R 1＝（2 V ）220 Ω＝0.2 W8.解：（1）当开关S 接a 时，灯泡L 1与电阻R 0串联，电压表测R 0两端电压，由I ＝UR 得电阻R 0的阻值：R 0＝U 0I ＝1.2 V 0.3 A＝4 Ω（2）当开关S 接a 时，灯泡L 1与电阻R 0串联，灯泡L 1正常发光时，灯泡L 1两端的电压为额定电压：U 1＝8 V ，由P ＝UI ＝I 2R 得此时电路中的电流：I 0＝P 0R 0＝ 1 W4 Ω＝0.5 A ，即I 1＝I 0＝0.5 A 灯泡L 1的额定功率：P 1＝U 1I 1＝8 V ×0.5 A ＝4 W（3）开关S 接b 时，灯泡L 1与灯泡L 2串联，由图乙知灯泡L 2正常发光时的电流为0.6 A ＞0.5 A ，所以电路中电流最大为：I max ＝I 1＝0.5 A ，由图乙可知，当电流为0.5 A 时，灯泡L 2两端的电压：U 2＝4 V 则电源电压为：U ＝U 1＋U 2＝8 V ＋4 V ＝12 V 所以电路允许达到的最大总功率： P 总＝UI m ax ＝12 V ×0.5 A ＝6 W专题5 电热综合计算类型1 挡位问题1.解：（1）由图甲可知，当两个开关都闭合时，两个电阻并联，总电流最大； 当闭合S 、断开S 1时，电路中只有R 1工作，电流较小，由图乙可知，此时电流中的总电流，即通过R 1的电流I 1＝1 A ，由I ＝U R可得R 1的阻值： R 1＝U I 1＝220 V 1 A＝220 Ω （2）电饭锅加热时电流最大；由图乙知加热电流为I 加热＝4 A ，电饭锅加热功率：P 加热＝UI 加热＝220 V ×4 A ＝880 W（3）由图乙知，在30 min 内电路中总电流为1 A 的工作时间：t 1＝（15 min －10 min ）＋（30 min －20 min ）＝15 min ＝900 s所以电路中总电流为4 A 的工作时间：t 2＝30 min －15 min ＝15 min ＝900 s由Q ＝W ＝UIt 可得，电饭锅在这30 min 内产生的热量：Q ＝Q 1＋Q 2＝UI 1t 1＋P 加热t 2＝220 V ×1 A ×900 s ＋880 W ×900 s ＝9.9×105 J2.解：（1）由P ＝U 2R可知，在电压U 一定时，电阻R 越小，电功率越大， 由电路图可知，S 接2触点时，电路为R 0的简单电路，电路电阻最小，此时电饭煲功率最大，电饭煲在高温挡；（2）电饭煲在高温挡时，电路为R 0的简单电路，由P ＝U 2R可得，电热丝R 0的阻值： R 0＝U 2P 高温＝（220 V ）21 000 W ＝48.4 Ω （3）由P ＝UI 可得，当电饭煲在保温挡时实际电流：I ＝P 保温U ＝22 W 220 V＝0.1 A 保温5 min ，电热丝R 0消耗的电能：W 0＝I 2R 0t ＝（0.1 A ）2×48.4 Ω×5×60 s ＝145.2 J类型2 电和热综合3.解：（1）水吸收热量：Q 吸＝cm Δt ＝4.2×103 J/（kg·℃）×50 kg ×（60 ℃－20 ℃）＝8.4×106 J（2）若电热水器正常工作，且产生的热量全部被水吸收，则Q 吸＝Q 放＝W ＝Pt ＝8.4×106 J需要加热时间：t ＝W P ＝8.4×106 J 2 000 W＝4 200 s ＝70 min 4.解：（1）V ＝1.2 L ＝1.2×10－3 m 3，所以 1.2 L 的水的质量：m ＝ρV ＝1.0×103kg/m 3×1.2×10－3 m 3＝1.2 kg电动机对水做的功：W ＝Gh ＝mgh ＝1.2 kg ×10 N/kg ×0.5 m ＝6 J（2）由图知，电水壶的额定电压为220 V ，额定功率为1 200 W ，电热水壶在额定电压下工作时的电流：I ＝P U ＝1 200 W 220 V≈5.5 A （3）水吸收的热量：Q 吸＝cm Δt ＝4.2×103 J/（kg·℃）×1.2 kg ×（100 ℃－20 ℃）＝4.032×105 J（4）电热水壶消耗的电能：W 电＝Pt ＝1 200 W ×420 s ＝5.04×105 J电热水壶的热效率：η＝Q 吸W 电＝4.032×105 J 5.04×105 J＝80% 5.（1）由P ＝UI 可得，调奶器处于保温状态时的工作电流：I ＝P 保温U ＝16 W 220 V ≈0.07 A （2）由题意可知，当S 接“2”时，电路为R 1的简单电路，调奶器处于保温状态； 当接“3”时，电路为R 1、R 2并联，调奶器处于加热状态，因电路中的总功率等于各用电器功率之和，所以，R 2的电功率：P 2＝P 加热－P 保温＝500 W －16 W ＝484 W由P ＝W t 可得，电阻R 2的阻值：R 2＝U 2P 2＝（220 V ）2484 Ω＝100 Ω （3）由P ＝W t可得，调奶器消耗的电能： W ＝P 加热t ′＝500 W ×32 s ＝16 000 J不计热损失，调好的奶粉吸收的热量：Q 吸＝W ＝16 000 J ，由Q 吸＝cm （t －t 0）可得，调好的奶粉的比热容：c ＝Q 吸m （t －t 0）＝16 000 J 0.2 kg ×（40 ℃－20 ℃）＝4×103 J/（kg·℃）。
中考物理培优训练及答案——电功率
中考物理培优训练及答案——电功率一、选择题（本大题共10道小题）1. (2022•桂林)下列用电器中,主要将电能转化为光能的是( )A.电饭煲B.电灯C.洗衣机D.电风扇2. (2021•宜昌)甲、乙两电热丝电阻之比为2:3,通过的电流之比为3:1,则相同时间内产生的热量之比为( )A.2:1B.6:1C.1:2D.1:63. (2021•内蒙古)如图所示,只闭合开关S时灯L1的功率为9W;断开开关S,闭合S1、S2时,灯L1的功率为25W.电源电压不变,忽略温度对灯丝电阻的影响.则L1与L2电阻之比是( )A.3:2B.5:3C.3:1D.9:254. (2020•大连)如图所示的电路,电源电压保持不变.闭合开关S,在滑动变阻器的滑片从a 端向b端移动的过程中,不计温度对灯丝电阻的影响,则电路总功率P与电压表示数U之间的关系图象为( )A. B. C. D.5. (2022•株洲)如图是探究“电流通过导体时产生热的多少跟什么因素有关”的实验装置.通电前,两个U形管内的液面相平,通电一定时间后,通过R1、R2的电流分别为I1、I2,则下列说法正确的是( )A.I1＝I2,A管中的液面比B管中的液面低B.I1＝I2,A管中的液面比B管中的液面高C.I1＞I2,A管中的液面比B管中的液面低D.I1＞I2,A管中的液面比B管中的液面高6. (2022•怀化)如图所示的串联电路中,定值电阻R1＝2R2,开关闭合后,电阻R1、R2两端电压分别为U1、U2,通过的电流分别为I1、I2,电功率分别为P1、P2,相同时间内做的功为W1、W2,以下比值正确的是( )A.I1:I2＝2:1B.U1:U2＝1:1C.P1:P2＝2:1D.W1:W2＝1:27. (2022•郴州)老王的手机电池的铭牌上标有“5V4000mA•h”的字样,手机正常使用时功率为2W.如果他在电池电量剩余30%时,立刻插上30W的充电器,并持续正常使用,直到电量充满.他这次给手机充电的时间是( )A.0.2hB.0.47hC.0.5hD.0.67h8. (2022•娄底)如图所示,小明同学设计了一种烟雾报警装置,R0的电阻为40Ω,R为光敏电阻,其阻值随激光的光照强度减弱而增大.当电路中电流小于或等于0.3A时,烟雾报警器报警.开关S闭合后,当电流为0.5A时,光敏电阻R的电功率为4W.下列说法正确的是( )A.当R处的烟雾浓度逐渐增大时,电流表的示数变大B.电源电压为24VC.当电压表的示数为16V时,烟雾报警器报警D.当电路中电流为0.4A时,R消耗的电功率为6W9. (2022•达州)如图所示为电烤炉的简化电路图,小张查看说明书后得知:R1、R2均为电热丝,R1＝44Ω,R2＝66Ω.当开关S1闭合,S2处于不同状态时,电烤炉处于不同挡位,忽略温度对电热丝电阻的影响.下列说法正确的是( )A.闭合S1、S2时,电烤炉处于低温挡状态B.电烤炉处于高温挡与低温挡状态时,R1两端的电压之比为5:2C.电烤炉处于高温挡与低温挡状态时,电路在相同时间内所消耗的电能之比为3:2D.电烤炉处于低温挡状态时,R1、R2所消耗的电功率之比为3:210. (2022•邵阳)小灯泡L和定值电阻R接在如图甲所示的电路中,其两者的I﹣U关系图象如图乙所示,下列说法中正确的是( )A.图乙中曲线A表示电阻R的I﹣U关系图象B.当电源电压为4V时、电流表示数为0.5AC.当电源电压为4V时,小灯泡L的实际功率为1.6WD.如果将小灯泡L和电阻R串联接在电压为10V的电源两端,电路消耗的总功率为2W二、填空题（本大题共6道小题）11. (2022•绥化)某饮水机额定加热功率为500W,水箱容积为1L,在额定电压下将满箱水从75℃加热到95℃,用时210s,则水箱中的水吸收的热量是J,该饮水机的效率是.12. (2022•黑龙江)如图所示是“探究通电导体产生的热量与大小关系”的实验装置.电源电压为4.5V且保持不变,将滑动变阻器滑片移至最右端,在1min内电流通过10Ω电阻丝产生的热量为J.13. (2022•贵阳)如图所示电路,电源电压保持不变.只闭合开关S1时,定值电阻R1的功率是16W;当开关S1、S2都闭合时,R1的功率是25W.则先后两次电路消耗的功率之比是.14. (2020•陕西)电能表是用来测量电路中消耗多少的仪表.小明家月初和月末电能表的示数如图所示,则该月小明家用了度电.15. (2022•葫芦岛)如图是小鹏家的电能表,他家同时工作用电器的总功率不能超过W.电能表的转盘转得越快,说明电路总功率越.将电热水器单独接入电路,正常工作3min,电能表的转盘转150转,电热水器的功率为W.16. (2022•宁波)盛夏,室外温度达36℃,小宁将客厅空调的设定温度设置为28℃,发现空调正常工作时的工作周期:工作10min后会停止工作,5min后再重新工作……周而复始.从该空调铭牌上获悉,空调的制冷额定功率为2000W.(1)空调正常工作时,一个工作周期内消耗的电能为J.(2)为了节能减排,小宁家换上了隔热保温性能更好的门窗.在工作电压、室外温度、空调的设定温度等条件均相同的情况下,空调新的一个工作周期内,工作时间会(填“大于”“等于”或“小于”)10min.三、实验题（本大题共3道小题）17. (2022•金华)学习小组开展“测量小灯泡的功率”实验,实验电路如图甲,绘制出小灯泡的I-U关系曲线如图乙,已知小灯泡的额定电压为3.8V,电源电压恒为6V.回答下列问题:(1)闭合开关后移动变阻器的滑片,当电压表示数为V时,读出电流表示数,即可计算小灯泡的额定功率;(2)实验时,变阻器的滑片向左移动过程中,电流表与电压表示数的比值将(选“变大”“不变”或“变小”).18. (2021海南模拟)在“用伏安法测小灯泡电功率”的实验中,待测小灯泡的额定电压为2.5V.(1)图甲是未连接好的实验电路,请用笔画线代替导线将它连接完整.(要求:当滑动变阻器滑片向右滑动时,电流表示数变大.)(2)为了测出小灯泡正常发光时的功率,连接好电路后,闭合开关,无论怎样移动滑片,电压表示数无法达到2.5V,造成这一现象的原因可能是滑动变阻器的最大阻值(填“偏大”或“偏小”).(3)排除故障后,移动滑片,当使电压表示为2.5V,电流表示数如图乙所示,则小灯泡的额定功率是W.(4)根据测得的数据,画出了小灯泡的电流与电压如图丙所示的变化关系图象,发现图线是曲线,其主要原因是.19. (2022•河南)在测量额定电压为2.5V小灯泡的电功率实验中,电源是三节新干电池.(1)请用笔画线代替导线,将图1的电路连接完整.(2)闭合开关前,滑动变阻器的滑片应置于(选填“左”或“右”)端.(3)闭合开关,移动滑片,当电压表的示数为V时,小灯泡正常发光,读出电流表示数,可测得额定功率.(4)继续移动滑片,电压表示数如图2所示,为V,此时电流表示数为0.24A,小灯泡的实际功率为W.为了研究小灯泡发光情况与电功率的关系,除了表中记录的电表示数和电功率,还需要增加记录的内容是.(5)分析实验数据可以发现,小灯泡两端的电压越高,它的实际功率.(6)完成上述实验后,某小组设计了图3所示的电路,用原来的电源和电压表测量原小灯泡的额定功率.方案如下:①把定值电阻R0接入电路,调节滑动变阻器使小灯泡正常发光;②保持滑片位置不变,将电压表改接在R0两端,读出电压表示数;③算出小灯泡的额定功率.现有阻值为5Ω、10Ω、20Ω的定值电阻,为了能测出小灯泡的额定功率,结合题中的数据分析,定值电阻R0应选Ω的.四、综合题（本大题共3道小题）20. (2022•天津)额定功率为3000W的电热水器正常工作时,把质量为60kg的水从20℃加热到70℃.已知c水＝4.2×103J/(kg•℃),不计热量损失,求:(1)水吸收的热量;(2)加热所需要的时间.21. (2022•芜湖模拟)如图所示,电源电压保持不变.当开关S接1点时,R1消耗的电功率P1,R2消耗的电功率P2;当开关S接2点时,R1消耗的电功率P1′,R3消耗的电功率P3′;如果P1＜P1′,请推导出:P1+P2＜P1′+P3′.22. (2022•包河区三模)如图甲所示,电源电压保持不变,小灯泡的额定电压为12V,闭合开关S后,当滑片P从最右端滑到最左端的过程中,小灯泡的I﹣U关系图像,如图乙所示.不计温度对滑动变阻器阻值的影响.求:(1)小灯泡正常发光时的电阻为多少Ω;(2)当滑片P移至最右端时,闭合开关S,通电2min滑动变阻器消耗的电能为多少J一、选择题（本大题共10道小题）1. 【答案】解:A、电饭煲工作时主要把电能转化为内能,故A不合题意;B、电灯工作时主要把电能转化为光能,故B符合题意;C、洗衣机工作时主要把电能转化为机械能,故C不合题意;D、电风扇工作时只要把电能转化为机械能,故D不符合题意.故选:B.2. 【答案】故选:B.3.【答案】断开开关S,闭合S1、S2时,L1与L2并联,灯泡两端的电压等于总电压即U1＝U总,灯L1的功率P1＝25W,则:P1＝＝•••••①,只闭合开关S时灯L1的功率P1′＝9W,此时L1与L2串联,总电压等于各部分电压之和,且电压的分配与电阻成正比,即U总＝U1′+U2′,＝,由上述两式得:U1′＝U总,则此时灯L1的功率:P1′＝＝•••••②②比①得:＝,由题知:P1＝25W,P1′＝9W,代入上式得:＝,两边开方＝,整理得:R1:R2＝3:2.故选:A.4.【答案】滑动变阻器R和灯L串联接入电路,电压表测量滑动变阻器R两端的电压,设电压表示数为U,电源电压为U′,由串联电路电压的规律及欧姆定律,灯的电流即电路的电流:I＝,则电路的总功率:P＝U′I＝U′×＝﹣×U,因上式中,U′和R L均为定值,故电路的总功率随电压表示数变化的一次减函数关系式,只有A正确.故选:A.5. 【答案】解:由图可知,右侧两电阻丝并联后与左侧电阻丝串联,并联电路中干路电流等于各支路电流之和,所以I1＞I2;由Q＝I2Rt可知,通电时间相同时,I1＞I2,R1＝R2＝5Ω,所以左侧电阻产生的热量较多;密闭空气吸收热量后,体积不变,压强变大,左侧容器内气体的压强与大气压的差值较大,A玻璃管液面较高.故选:D.6. 【答案】解:A、由图可知,闭合开关S后,电阻R1、R2串联,因串联电路中电流处处相等,则I1＝I2,故A错误;B、根据欧姆定律可知,电阻R1、R2两端电压之比:U1:U2＝I1R1:I2R2＝R1:R2＝2R2:R2＝2:1,故B 错误;C、根据P＝UI可知,电阻R1、R2的电功率之比:P1:P2＝U1I1:U2I2＝U1:U2＝2:1,故C正确;D、由P＝可知,电阻R1、R2在相同时间内做的功之比:W1:W2＝P1t:P2t＝P1:P2＝2:1,故D错误.故选:C.7. 【答案】解:手机充满电储存的电能为:W＝UIt＝5V×4000×10﹣3A×1h＝20W•h,需要充的电能W＝Wη＝W充﹣W用＝P1t﹣P2t,充满需要的时间t＝＝＝0.5h.故选C.8. 【答案】解:由电路图可知,光敏电阻R和定值电阻R0串联,电压表测R两端的电压,电流表测电路中的电流.(1)因光敏电阻的阻值随光照强度的减弱而增大,所以,当R处的烟雾浓度逐渐增大时,光照强度减弱,R的阻值变大,电路中的总电阻变大,由I＝可知,电路中的电流变小,即电流表示数变小,故A错误;(2)因串联电路中各处的电流相等,且I＝0.5A时,P R＝4W,所以,由P＝I2R可得,光敏电阻的阻值为:R＝＝＝16Ω,因串联电路中总电阻等于各分电阻之和,所以,电源的电压:U＝I(R+R0)＝0.5A×(16Ω+40Ω)＝28V,故B错误;(3)当电压表的示数为16V时,R0两端的电压:U0＝U-U R＝28V-16V＝12V,此时电路中的电流:I＝＝＝0.3A,因电路中电流小于或等于0.3A时,烟雾报警器报警,所以,此时烟雾报警器报警,故C正确;(4)当电路中电流为0.4A时,定值电阻R0两端电压:U0′＝I′R0＝0.4A×40Ω＝16V,此时R两端的电压:U R′＝U-U0′＝28V-16V＝12V,R消耗的电功率:P R＝I′U R′＝0.4A×12V ＝4.8W,故D错误.故选:C.9. 【答案】解:A、当S1闭合,S2断开,R1、R2串联;当S1、S2闭合时,R2被短路,电路为R1的简单电路;因串联电路中的总电阻大于任一分电阻,所以由P＝UI＝可知,电路为R1的简单电路时,电路中的电阻最小,电功率最大,电烤炉为高温挡;R1、R2串联时,电路中的电阻最大,电功率最小,电烤炉为低温挡,故A错误;B、电烤炉处于高温挡时,电路为R1的简单电路,电路中的电流:I高＝＝＝5A,电烤炉处于低温挡时,R1、R2串联,电流:I低＝＝＝＝2A,由欧姆定律可知,电烤炉处于高温挡与低温挡状态时,R1两端的电压之比:＝＝＝＝,故B正确;C、由W＝UIt可知,电烤炉处于高温挡与低温挡状态时,电路在相同时间内所消耗的电能之比:＝＝＝＝,故C错误;D、电烤炉处于低温挡状态时,R1、R2串联,通过两电阻的电流相等,由P＝I2R可知,此时R1、R2所消耗的电功率之比:＝＝＝＝,故D错误.故选:B.10. 【答案】解:A、定值电阻R的I﹣U关系图象是一条直线,故A错误;BC、由图甲可知小灯泡L和定值电阻R并联在电压为4V的电源上时,因并联电路中各支路两端的电压相等,所以,它们两端的电压均为4V,由图象可知对应的电流:I L＝0.3A,I R＝0.1A,因并联电路中干路电流等于各支路电流之和,所以干路电流:I＝I L+I R＝0.3A+0.1A＝0.4A小灯泡L的实际功率:P L＝UI L＝4V×0.3A＝1.2W,故B、C错误;D、如果把小灯泡L和定值电阻R串联在10V电源上,由乙图可知当通过电路的电流为0.2A 时,灯泡两端的电压为2V,电阻两端的电压为8V,串联电路总电压等于各部分电压之和,此时电路总电压U＝U L+U R＝2V+8V＝10V,恰好等于电源电压,即把小灯泡L和定值电阻R串联在10V电源上,电路中的电流等于0.2A,所以电路消耗的总功率是:P＝U′I′＝10V×0.2A＝2W,D正确.故选:D.二、填空题（本大题共6道小题）11. 【答案】解:(1)根据密度公式ρ＝知水的质量为:m＝ρV＝1.0×103kg/m3×1×10﹣3m3＝1kg;水吸收的热量Q吸＝c水m(t﹣t0)＝4.2×103J/(kg•℃)×1kg×(95℃﹣75℃)＝8.4×104J; (2)根据P＝知饮水机消耗的电能是:W＝Pt＝500W×210s＝1.05×105J;饮水机的效率为:η＝×100%＝×100%＝80%.故答案为:8.4×104;80%.12. 【答案】解:(1)图中阻值不同的两个电阻丝串联在电路中,电流相同,通电时间相同,根据控制变量法可知,这是探究电流产生热量跟电阻大小的关系;(2)电源电压为4.5V且保持不变,将滑动变阻器滑片移至最右端,电路中电流为:I＝＝＝0.3A,在1min内电流通过10Ω电阻丝产生的热量为:Q＝I2Rt＝(0.3A)2×10Ω×60s＝54J.故答案为:电阻;54.13. 【答案】解:由题意,电源电压保持不变.只闭合开关S1时,R1和R2串联在电路中,定值电阻R1的功率是16W,即P1＝•R1＝16W-------------①,此时电路消耗的功率P＝•(R1+R2)当开关S1、S2都闭合时,R2被短路,电路中只有R1一个用电器,R1的功率是25W,此时R1的功率就是电路总功率,即P2＝＝25W-----------②,由①②可知,＝,可得＝,先后两次电路消耗的功率之比＝•(R1+R2):＝＝.故答案为:4:5.14. 【答案】解:电能表是测量电路中消耗电能的仪表;由电能表示数可知,他家本月用电:W ＝5661.8kW•h﹣5525.6kW•h＝136.2kW•h＝136.2度.故答案为:电能;136.2.15. 【答案】解:(1)他家同时工作用电器的最大总功率P大＝UI大＝220V×20A＝4400W; (2)电能表是测量电路中用电器消耗电能的仪表,转盘转得越快,表示用电器消耗电能越快,则电路总功率越大;(3)1500r/kW•h表示电路中用电器每消耗kW•h电能,电能表的转盘转过1500r,则电能表的转盘转150r,电热水器消耗的电能W＝＝0.1kW•h,电热水器的电功率P＝＝2kW＝2000W.故答案为:4400;大;2000.16. 【答案】解:(1)空调正常工作时,一个工作周期内消耗的电能:W＝Pt＝2000W×10×60s ＝1.2×106J;(2)为了节能减排,小宁家换上了隔热保温性能更好的门窗,在工作电压、室外温度、空调的设定温度等条件均相同的情况下,保温效果更好,则空调新的一个工作周期内,工作时间会小于10min.故答案为:(1)1.2×106;(2)小于.三、实验题（本大题共3道小题）17. 【答案】解:(1)小灯泡的额定电压为3.8V,当电压表示数为3.8V时灯泡正常工作,此时灯泡的功率为额定功率,读出电流表示数,即可计算小灯泡的额定功率;(2)图中,电压表测灯的电压,电流测灯的电流,当滑片向左滑动时,变阻器连入电路中的电阻变小,由欧姆定律,电路中电流变大,灯的电压变大,根据P＝UI,灯的功率变大,灯丝的温度升高,因灯丝的电阻随温度的升高而变大,故灯丝的电阻变大;由欧姆定律R＝,电流表与电压表示数的比值即灯的电阻的倒数,故电流表与电压表示数的比值将变小.故答案为:(1)3.8;(2)变小.18. 【答案】(1)如上图:(2)偏小:(3)1.4:(4)灯丝的电阻随温度的升高而增大,不是一个定值.19. 【答案】解:(1)滑动变阻器与小灯泡串联,电压表与小灯泡并联,因为灯泡的额定电压为2.5V,所以电压表应选0～3V的量程,滑动变阻器采用“一上一下”的原则接线,如图:;(2)为了保护电路,闭合开关实验前,应将滑动变阻器的滑片移到最大阻值处,由图知,滑片右侧电阻丝接入电路,所以滑片应移到阻值最大的左端;(3)灯在额定电压下正常发光,因此闭合开关,移动滑片,当电压表的示数为2.5V时,小灯泡正常发光;(4)因为电压表选用小量程,由图2可知,电压表的分度值为0.1V,示数为2.2V,灯泡的实际功率:P实＝U实I实＝2.2V×0.24A＝0.528W;研究小灯泡发光情况与电功率的关系时需要比较灯泡的亮度与灯泡的电功率,因此表中还需要增加记录的内容为灯泡的亮度;(5)由表中数据可知,灯泡两端的电压增大,通过灯泡的电流也增大,由P＝UI可知,电压和电流都增大时,电功率增大,说明小灯泡两端的电压越高,它的实际功率越大;(6)电源为3节新干电池组成,电源电压为4.5V,灯泡正常发光时电流为I＝0.26A,由串联电路的电压特点可知,定值电阻和滑动变阻器两端的总电压:U'＝U-U额＝4.5V-2.5V ＝2V,由欧姆定律可知,定值电阻和滑动变阻器的总电阻:R'＝＝≈7.7Ω＜10Ω,因此定值电阻R0应选5Ω,此时定值电阻R0两端的电压:U0＝IR0＝0.26A×5Ω＝1.3V,故R0＝5Ω能满足测量要求.故答案为:(1)如图所示;(2)左;(3)2.5;(4)2.2;0.528;灯泡的亮度;(5)越大;(6)5.四、综合题（本大题共3道小题）20. 【答案】解:(1)使水温由20℃升高到70℃,水需要吸收热量为:Q吸＝c水mΔt＝4.2×103J/(kg•℃)×60kg×(70℃﹣20℃)＝1.26×107J;(2)不计热量损失,电热丝所产生热量的全部被水吸收,由Q放＝Q吸＝W＝Pt得加热所需要的时间:t＝＝＝＝4200s.答:(1)水吸收的热量为1.26×107J;(2)加热所需要的时间为4200s.21. 【答案】解:当开关S接1点时,电阻R1、R2串联,此时R1消耗的电功率:P1＝I2R1,当开关S接2点时,电阻R1、R3串联,此时R1消耗的电功率:P1′＝I′2R1,因为P1＜P1′,所以I＜I′,又因为电阻R1、R2串联时,电路中总功率:P＝P1+P2＝UI,电阻R1、R3串联时,电路中总功率:P'＝P1′+P3′＝UI',所以P1+P2＜P1′+P3′.答:当开关S接1点时,电阻R1、R2串联,此时R1消耗的电功率:P1＝I2R1,当开关S接2点时,电阻R1、R3串联,此时R1消耗的电功率:P1′＝I′2R1,因为P1＜P1′,所以I＜I′,又因为电阻R1、R2串联时,电路中总功率:P＝P1+P2＝UI,电阻R1、R3串联时,电路中总功率:P'＝P1′+P3′＝UI',所以P1+P2＜P1′+P3′.22. 【答案】解:(1)由图乙可知,当灯泡两端的电压为12V时,通过灯泡的电流为2.0A,小灯泡正常发光时的电阻为R L＝＝＝6Ω;(2)闭合开关,灯泡和滑动变阻器串联,电流表测量电路电流,电压表测量灯泡两端的电压.当滑片P移至最左端时,只有小灯泡接入电路,此时小灯泡的电压等于电源电压,电源电压为12V,当滑片P移至最右端时,闭合开关S,灯泡与滑动变阻器串联接入电路,滑动变阻器接入电路的阻值为滑动变阻器的最大阻值,根据图乙可知,电路中的电流为1A,则小灯泡的两端的电压为3V,根据串联电路的电压特点得出滑动变阻器两端的电压U滑＝U﹣U L′＝12V﹣3V ＝9V,通电2min滑动变阻器消耗的电能为W＝UIt＝9V×1A×2×60s＝1080J.答:(1)灯泡正常发光时的电阻为6Ω;(2)当滑片P移至最右端时,闭合开关S,通电2min滑动变阻器消耗的电能为1080J11。
(中考)物理《电功率》专项模拟练习(含答案) (530)
为 ，R1 和 R2 两端的电压之比为
，R1 与 R2 消耗的电功率之比为
。
23．碘钨灯是一种新型电光源，一种照明用的碘钨灯工作电压是 220V，额定功率是
100W。该灯正常工作时，每秒消耗的电能是
J 若考虑温度影响，则发光和不发光
时，
灯丝的电阻较大。
24．商场中，一位顾客和一位卖微波炉的售货员出现了不同意见。售货员说微波炉很省
21．某一温度下，连接在电路中的两段导体 A 和 B 中的电流与其两端电压的关系如图所 示。由图信息可知，A 导体的电阻为______Ω。当 A 导体和 B 导体串联在电路中时，通过 的电流是 0.3A。则电源电压为______V，电路消耗的总功率为______W。
22．已知 R1＝12Ω，R2＝15Ω，若把它们串联起来接入电路，则通过 R1 和 R2 的电流之比
（1)若在电路中接入一电压表，使电压表示数随风力的增大而增大，请在图甲中适当位置 画出电压表 （2)无风时，求电压表的示数和定值电阻只消耗的电功率 （3)如果电压表的量程为 0～3V，求该装置所能测量的最大风力．
28．电源电压是 9 伏，当闭合开关 S，电压表示数如图乙所示。热敏电阻的电流随电压变 化 I-U 关系如图丙所示。 求： (1）热敏电阻两端的电压（2）电阻 R 的阻值（3）电阻 R 上消耗的。
电．
13．现有“220V 100W”的电灯泡一只，若将它接在家庭电路中，通过该灯泡的电流为
_________A 若将它接在电压为“110V”的电路中，该灯泡的电阻为________Ω（不考虑
温度对电阻的影响），实际功率为_________W，消耗 1kW·h 的电能可供它连续工作
______h。
14．电炉丝热得发红，而跟电炉丝连接的铜导线却不怎么热，这是因为 ．
【中考物理】2023届第一轮复习分类专题—电功率(基础篇)含解析
【中考物理】2023届第一轮复习分类专题—电功率（基础篇）一、单选题(共9小题)S P a1.如图所示的电路中，电源电压不变，开关闭合，滑动变阻器滑片在端时，电2.4A12V P R1P1流表的示数为，电压表的示数为；滑片移动到中点时，的电功率为；P R1P'1P1P'1=259P滑片移到b端时，的电功率为，且∶∶。
则滑片在中点和在b端R2时，的电功率之比为( )12532592518A.∶B.∶C.∶D.∶2.观察下列家用电器的铭牌，它们的正常工作电流从小到大排列顺序正确的是( )A.电风扇、电视机、空调机、电热水器B.电视机、电风扇、电热水器、空调机C.空调机、电热水器、电视机、电风扇D.电风扇、电视机、电热水器、空调机3.如图所示是小峰家中的电能表，小峰通过表盘信息得出下列一些结论，正确的是( )A.家中用电器的总功率不能超过550WB.电能表示数为13625kW·ℎ1min50C.家里只有微波炉工作时，电能表在内转了转，微波炉此时的电功率为1×103WD.这个电能表的标定电流是5A1500W4.有两个额定电压相同的电热水壶甲和乙，甲的额定功率为，乙的额定功率1200W为。
两个电热水壶都正常工作时，下列说法中正确的是( )A.电流通过两个电热水壶做功一样快B.甲电热水壶两端的电压较高C.通过甲电热水壶的电流较大D.电流通过甲电热水壶做功较多12V60W24V30W5.小明用标有“”的汽车灯甲和标有“”的汽车灯乙做实验，关于这两个汽车灯的比较，下列说法中正确的是( )A.甲灯的额定功率一定小于乙灯的额定功率B.甲灯的实际功率一定小于乙灯的实际功率C.甲灯和乙灯均正常工作时，甲灯消耗的电能一定比乙灯少D.甲灯和乙灯均正常工作，且消耗相同的电能，甲灯工作的时间比乙灯短6.小明学习了滑动变阻器的知识后，决定将自己的台灯改为调光式，于是他买了“1W2kΩPZ220−60 ”的电位器一个，装在了台灯（灯泡为“”）上，一开灯，确实能调光，但电位器一会儿就冒起烟了，吓得他赶快扯下了插头．分析他失败的原因是（ ）A.因为一开灯能调光，说明电位器规格正确，主要是电位器的质量低劣B.电位器的额定功率偏小C.电位器的额定功率偏大20kΩD.电位器电阻偏小，应换用的7.下图所示的几种用电器工作时，以电能转化为内能为应用目的是( )A. B.C. D.8.在“测量小灯泡的电功率”的实验中，关于滑动变阻器的作用，下列说法中错误的是( )A.保护电路B.调节小灯泡两端的电压C.多次测量取平均值减小误差D.测出小灯泡在不同电压下的电功率4A9.某用电器正常工作时通过的电流大约为，该用电器可能是( )A.节能灯B.电脑C.电饭锅D.手电筒二、填空题(共10小题)10.小许家的电能表如图所示，由表上铭牌可知，他家同时使用的用电器的总功率W不能超过；他发现，家里只使用洗衣机（其它用电器都关闭）时，电能表1040J在分钟里刚好转圈，从而测量出他家洗衣机消耗的电能为．11.小明家的电能表如图所示，家中同时工作的用电器的总功率不能超W3min5过．当小明家只有一盏电灯工作时，内转盘正好转过圈，则该电灯消J W耗的电能是，它的电功率为．220 V100 WΩ12.一个白炽灯泡铭牌上标有“”字样，则这盏灯的灯丝电阻为。
中考物理模拟题《电功率计算题、实验题》专项检测卷(附参考答案)
中考物理模拟题《电功率计算题、实验题》专项检测卷(附参考答案）学校:___________班级：___________姓名：___________考号：___________一、实验题1．小张在“测量小灯泡的额定功率”的实验中，所用小灯泡上标有“3.5V”字样．（1）请你在图1中用笔画线连好最后一根导线．（2）请观察电路图，小张连好电路后，接下来应将才能保证实验时不损坏仪表．（3）若闭合开关时，发现电压表的指针快速转动到左边无刻度处，这是由于电压表．（4）检查连接无误后小张测出了表中三组数据，由表中数据可知，小灯泡的额定功率为．次数电压U/V电流I/A灯泡亮度1 3.00.36偏暗2 3.50.40正常3 4.50.42偏亮（5）若在实验中小灯泡的灯丝突然被烧断，则电压表的示数（选填“变大”、“变小”或“不变”）．（6）假如电源电压恒为6V，但伏特表0～15V档已坏，小张将现在的电路作了改动也能测出小灯泡的额定功率，请在图2的虚线方框内画出改动后的电路图．2．如图所示，用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，并用滑动变阻器改变通过灯泡的电流，已知电路中电流约为0.5A。
（1）连接电路时，闭合开关前，滑动变阻器应移至（选填“A”或“B”）端。
（2）滑片P向左移动时，电流表示数变，电压表示数变（3）若闭合开关灯泡不亮，电压表示数约等于电源电压，此时故障可能是如发现电流表、电压表的指针均反向偏转，最简单的解决方法是；如果移动滑片P发现两电表示数均比较小且不变，则原因是3．实验桌上备有如下器材：符合实验要求的电源（电源电压不变）、已调零的电压表和电流表、电阻箱（电路图符号）、滑动变阻器、开关各一个、导线若干。
请你利用上述器材设计一个实验证明：电阻两端电压不变时，电阻消耗的电功率P与电阻R成反比。
（1）画出实验电路图；( )（2）将实验步骤补充完整：①按电路图将各个元件连接好。
在连接过程中开关S始终处于状态。
专题15 电功、电功率和电热—2022年中考物理真题分项汇编及答案
9.（2022·四川南充）小张用家中的电能表来测量家中电热水壶的实际功率，他关闭其它所有用电器，只打开电热水壶，观察如图所示的电能表转盘在3min时间转动了110转，则电热水壶的实际功率是___________W，电热水壶正常工作时电流是___________A。
（1）电阻R1的功率P1；
（2）电阻R2的阻值；
（3）煮饭过程中消耗的电能W。
22.（2022·安徽省）图甲为某电火锅的铭牌，其内部简化电路如图乙所示，R1、R2为阻值一定的电热丝，且 。通过控制开关S1、S2的断开或闭合状态，可以让电火锅在不同档位工作。
（1）电火锅在低温挡工作时，开关S1、S2分别处于什么状态？
A. 接通电源，闭合手动开关，电热丝才能开始工作；
B. 当手动开关自动断开时，简易电饭锅马上进入保温状态；
C. 锅内温度由103℃降至60℃过程中，电热丝不工作；
D. 简易电饭锅加热时的功率大于保温时的功率
二、填空题
7.（2022·四川遂宁）傍晚用电高峰时期，小何观察到家中一只标有“220V 48.4W”的白炽灯比正常时暗。他发现灯泡内壁发黑，根据所学知识他知道造成该现象的原因是：灯泡长时间使用后，灯丝升华变细，电阻变______，导致功率变小；另外，用电高峰期家中实际电压低于220V，实际功率低于额定功率。他想知道此时家中的实际电压，于是更换了一只同规格的新灯泡，关闭家中其它用电器，让该灯单独工作100s，电能表（如图）转盘转了4转，则家中实际电压为______V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 如图所示的电路，已知电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻R
1
的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω，电源电压为6V．开关S闭合后，在滑动
变阻器滑片滑动的过程中，保证电流表、电压表不被烧坏的条件是（ ）
A．电压表最小示数是1V
B.滑动变阻器滑片允许滑到最左端
C. 电路中允许通过的最大电流是0.6A
D. 滑动变阻器滑片移动的过程中，电流表先达到最大量程
2.小敏同学在做电学实验时按照如图7所示的电路将电学器材连接，她使用的电流表量程
为0~0.6A，电压表的量程为0~3V，电源两端的电压为6V且保持不变，电阻R的阻值为10Ω，
允许消耗的最大电功率为0.9W。滑动变阻器R0的最大阻值为20Ω，允许通过的最大电流为
0.5A。将开关S闭合后，要保证电路中各个元件正常工作，以下说法正确的是（ ）
A．通过电阻R的电流最大值为0.4A
B．滑动变阻器接入电路的最小值为5Ω
C．电压表示数最大的变化量为1V
D．滑动变阻器R0消耗的最大功率为1.2W
3.小华用如图4所示的电路测小灯泡功率.电源电压恒为4.5V，电压表的量程为0～3V，电
流表的量程为0～0.6A，滑动变阻器的规格为“20Ω lA”，灯泡标有“2.5V 1.25W”字样。
若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯
丝电阻的变化，则下列说法正确的是( )
A．电流表示数的变化范围是O～0.5A
B．滑动变阻器的电阻允许调节的范围是2.5～20Ω
C．灯泡的最小功率是0.162W
D．该电路的最大功率是4.05W
4. (07河北中考)如图7所示，电源电压恒为24V，小灯泡的规格为“6V 3W”，滑动变阻
器R1的最大阻值为60Ω，定值电阻R2的阻值为12Ω。电压表使用的量程为0～15V，电流表
使用的量程为0～0.6A。要求闭合开关后两电表的示数均不超过所选量程，灯泡正常工作（设
灯丝电阻不变）。下列说法正确的是（ ）（多选）
A．滑动变阻器接入电路的电阻允许调节的范围是24Ω～60Ω
B．滑动变阻器的滑片在移动的过程中，电压表与电流表示数变
化量的绝对值的比值始终为24Ω
C．定值电阻R2消耗电功率的最大值为4.32W
D．电路总功率的变化范围是9W~12W
图4
图7
A
V
R
R
0
R2
图7
R1
L
S
5.如图9所示的电路中，电源两端的电压保持不变。灯泡L上标有“6V 3W” （灯丝电
阻随温度变化可忽略不计），R1为定值电阻，滑动变阻器R2的最大阻值为60Ω，电压表V
的量程为0~15V，电流表的量程为0~0.6A。闭合开关S后，在调节滑动变阻器滑片位置的
过程中，保证两电表的示数均不超过其量程，灯泡L两端的电压也不超过其额定电压。在
此调节过程中，其中一电表的示数曾达到其刻度的最大值，电压表示数的最大值与最小值之
比为5:4，在电压表的示数出现最大值和最小值的这两种状态下滑动变阻器的电功率相等，
且灯泡在其中一种状态下能正常工作。下列说法中正确的是( )
A．定值电阻R1的电功率最小值为0.75W
B．滑动变阻器接入电路中的阻值调节范围是12Ω~60Ω
C．电流表示数变化的范围是0.4 A ~0.5 A
D．电路的总电功率最大值为10.5W
6.（04河北中考）图4所示的电路中，电源电压为30V，定值电阻为30Ω，滑动变阻器标
有“60Ω 1.5A”字样，在该电路正常使用的情况下，则（ ）（多选）
A．滑动变阻器消耗的最小功率为45W
B．电流表的最大示数为1.5A
C．电路消耗的最大功率为75W
D．电路总电阻的变化范围为12Ω~20Ω
7.在图16所示电路中，电源电压6V恒定，电流表的量程为0～0.6A，电压表的量程为0～
3V，灯L1和L2的规格分别为“6V 1.8W”和“6V 1.2W”，滑动变阻器R的规格“50Ω 1.5A”，
不计温度对灯丝电阻的影响。求：
(1)滑动变阻器滑片P放在a端时，闭合开关S1、S2、S3后，电压表和电流表的读数是多少?
(2)若两灯中只允许一盏灯工作，且要求电路元件安全使用，在滑片移动过程中，整个电路
至少消耗多少电功率?
8.如图所示的电路中，电源电压为5V且保持不变，电流表量程为0～0.6A，电压表量程为0～
3V，R1为滑动变阻器，R2=20Ω，灯泡L标有“4V1.6W”字样（不考虑温度对灯丝电阻的影
响）．在仪表和灯泡安全工作的情况下，求：
（1）开关S1断开，S2和S3闭合时，滑动变阻器R1消耗的最大功率；
（2）开关S1闭合，S2和S3断开时，滑动变阻器R1允许的取值范围．
图9
A
V
S
R1 R
2
L
9.如图是某电器设备内的一部分电路，电源电压恒为12V，R1为定值电阻，R2为标有“100Ω
0.5A”字样的滑动变阻器．R3为标有“3V 0.9W”字样的定值电阻．
（1）当闭合S、S1、S2时，电流表的示数为0.3A，求R1的阻值及这种情况下整个电路可
能消耗的最小功率．
（2）当闭合S，断开S1、S2时，为保证整个电路安全，求滑动变阻器接入电路的阻值范围．
10.（13河北中考）如图17所示，L上标有“6 V 3 W”字样，电流表量程为0~0.6 A，电
压表量程为0~15 V，变阻器R的最大电阻为100 Ω。只闭合S1，滑片置于a点时，变阻器
连入电路中的电阻为Ra，电流表示数为Ia。只闭合S2，移动滑片，变阻器两端电压与其连入
电路的电阻关系如图18所示；当滑片置于b点时，电压表示数Ub = 8 V，电流表示数为Ib。已知
Ra∶R0 = 12∶5，Ia∶Ib = 3∶5。（灯丝电阻不随温度变化）求：
（1）小灯泡的电阻；
（2）定值电阻R0和电源电压；
（3）在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S1时，变阻
器连入电路的最小电阻为多少；只闭合S2时，电路消耗的最小功率为多少。
R
L
R
0
S
1
S
2
P
V
A
图17
UR/V
16
R/Ω
U
b
U
max
R
max
图18
