道路工程测量资料填写规范

合集下载

公路工程施工技术资料的填写及其管理符帮太

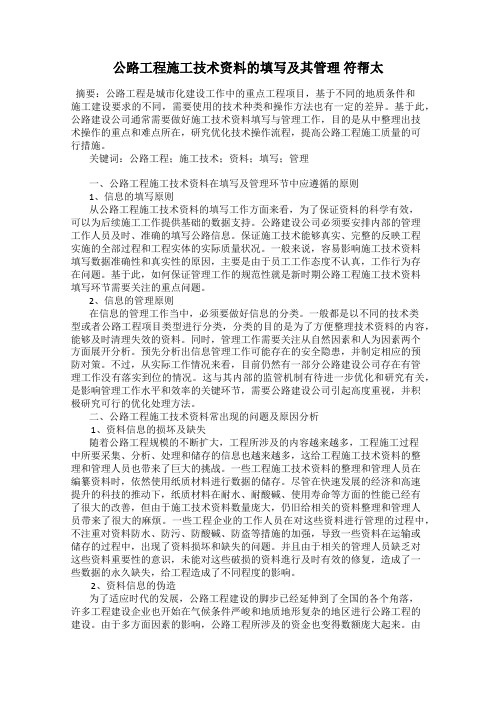

公路工程施工技术资料的填写及其管理符帮太摘要：公路工程是城市化建设工作中的重点工程项目，基于不同的地质条件和施工建设要求的不同，需要使用的技术种类和操作方法也有一定的差异。

基于此，公路建设公司通常需要做好施工技术资料填写与管理工作，目的是从中整理出技术操作的重点和难点所在，研究优化技术操作流程，提高公路工程施工质量的可行措施。

关键词：公路工程；施工技术；资料；填写；管理一、公路工程施工技术资料在填写及管理环节中应遵循的原则1、信息的填写原则从公路工程施工技术资料的填写工作方面来看，为了保证资料的科学有效，可以为后续施工工作提供基础的数据支持。

公路建设公司必须要安排内部的管理工作人员及时、准确的填写公路信息。

保证施工技术能够真实、完整的反映工程实施的全部过程和工程实体的实际质量状况。

一般来说，容易影响施工技术资料填写数据准确性和真实性的原因，主要是由于员工工作态度不认真，工作行为存在问题。

基于此，如何保证管理工作的规范性就是新时期公路工程施工技术资料填写环节需要关注的重点问题。

2、信息的管理原则在信息的管理工作当中，必须要做好信息的分类。

一般都是以不同的技术类型或者公路工程项目类型进行分类，分类的目的是为了方便整理技术资料的内容，能够及时清理失效的资料。

同时，管理工作需要关注从自然因素和人为因素两个方面展开分析。

预先分析出信息管理工作可能存在的安全隐患，并制定相应的预防对策。

不过，从实际工作情况来看，目前仍然有一部分公路建设公司存在有管理工作没有落实到位的情况。

这与其内部的监管机制有待进一步优化和研究有关，是影响管理工作水平和效率的关键环节，需要公路建设公司引起高度重视，并积极研究可行的优化处理方法。

二、公路工程施工技术资料常出现的问题及原因分析1、资料信息的损坏及缺失随着公路工程规模的不断扩大，工程所涉及的内容越来越多，工程施工过程中所要采集、分析、处理和储存的信息也越来越多，这给工程施工技术资料的整理和管理人员也带来了巨大的挑战。

市政工程全套资料表格填写说明及范例180页(质检测量

市政工程全套资料表格填写说明及范例180页(质检测量施工技术文件要按单位工程进行组卷。

市政工程中的独立核算项目，应是一个单位工程。

采纳分期单独核算的同一市政工程，应是假设干个单位工程。

1.1 施管表1的填写文件材料部分的排列宜按以下顺序：〔1〕施工组织设计。

〔2〕施工图设计文件会审、技术交底记录。

〔3〕设计变更通知单、洽商记录。

〔4〕原材料、成品、半成品、构配件、设备出厂质量合格证书、出厂检〔试〕验报告和复试报告。

〔需一一对应〕。

〔5〕施工试验资料。

〔6〕施工记录。

〔7〕测量复核及预检记录。

〔8〕隐藏工程检查验收记录。

〔9〕工程质量检验评定资料。

〔10〕使用功能试验记录。

〔11〕事故报告。

〔12〕竣工测量资料。

〔13〕竣工图。

〔14〕工程竣工验收文件。

文件名目表中的文件编号横杠前的数字为总的卷数，横杠后的数字为本卷项目编号。

页号应是本项目在卷中的页码位置，不能光写本项目的页数。

类别栏应与该项表头右上方类别相同。

现以道路工程为例示范见后。

1.2 施管表2的填写存在问题及处理意见栏中填验收检查时发觉的问题，一样无什么大问题也可不填。

但如工程出过事故，事故处理情形应作简要说明。

验收范畴及数量栏应扼要填写。

本表要紧强调各参与单位均应签字盖章。

填法示范见后。

1.3 施管表3的填写施工组织设计应包括以下要紧内容：〔1〕工程概况：工程规模、工程特点、工期要求、参建单位等。

〔2〕施工平面布置图。

〔3〕施工部署和治理体系：施工时期、区划安排；进度打算及工、料、机、运打算表和组织机构设置。

组织机构中应明确项目经理、技术负责人、施工治理负责人及其他各部门要紧责任人等。

〔4〕质量目标设计：质量总目标、分项质量目标，实现质量目标的要紧措施、方法及工序、部位、单位工程技术人员名单。

〔5〕施工方法及技术措施〔包括冬、雨期施工措施及采纳的新技术、新工艺、新材料、新设备等〕。

〔6〕安全措施。

〔7〕文明施工措施。

〔8〕环保措施。

〔9〕节能、降耗措施。

市政工程全套资料表格填写说明及范例180页(质检-测量-试验)-secret

1、施管表填写施工技术文件要按单位工程进行组卷。

市政工程中的独立核算项目，应是一个单位工程。

采用分期单独核算的同一市政工程，应是若干个单位工程。

1.1 施管表1的填写文件材料部分的排列宜按以下顺序：（1）施工组织设计。

（2）施工图设计文件会审、技术交底记录。

（3）设计变更通知单、洽商记录。

（4）原材料、成品、半成品、构配件、设备出厂质量合格证书、出厂检（试）验报告和复试报告。

（需一一对应）。

（5）施工试验资料。

（6）施工记录。

（7）测量复核及预检记录。

（8）隐蔽工程检查验收记录。

（9）工程质量检验评定资料。

（10）使用功能试验记录。

（11）事故报告。

（12）竣工测量资料。

（13）竣工图。

（14）工程竣工验收文件。

文件目录表中的文件编号横杠前的数字为总的卷数，横杠后的数字为本卷项目编号。

页号应是本项目在卷中的页码位置，不能光写本项目的页数。

类别栏应与该项表头右上方类别相同。

现以道路工程为例示范见后。

1.2 施管表2的填写存在问题及处理意见栏中填验收检查时发现的问题，一般无什么大问题也可不填。

但如工程出过事故，事故处理情况应作简要说明。

验收范围及数量栏应扼要填写。

本表主要强调各参与单位均应签字盖章。

填法示范见后。

1.3 施管表3的填写施工组织设计应包括下列主要内容：（1）工程概况：工程规模、工程特点、工期要求、参建单位等。

（2）施工平面布置图。

（3）施工部署和管理体系：施工阶段、区划安排；进度计划及工、料、机、运计划表和组织机构设置。

组织机构中应明确项目经理、技术负责人、施工管理负责人及其他各部门主要责任人等。

（4）质量目标设计：质量总目标、分项质量目标，实现质量目标的主要措施、办法及工序、部位、单位工程技术人员名单。

（5）施工方法及技术措施（包括冬、雨期施工措施及采用的新技术、新工艺、新材料、新设备等）。

（6）安全措施。

（7）文明施工措施。

（8）环保措施。

（9）节能、降耗措施。

（10）模板及支架、地下沟槽基坑支护、降水、施工便桥便线、构筑物顶推进、沉井、软基处理、预应力筋张拉工艺、大型构件吊运、混凝土浇筑、设备安装、管道吹洗等专项设计。

公路工程内业资料的整理和填写规范之欧阳音创编

公路工程内业资料是直接反映施工过程工程质量控制的重要载体，是日后公路通车运营管理的重要依据，加强和规范施工阶段的内业资料整理是当前公路工程施工管理的一项重要内容，也是反映公路工程施工管理水平的主要方面。

公路工程施工中，内业资料的整理往往滞后于主体工程的进展，这主要原因：一是平时不重视内业资料的管理，普遍存在“重外业、轻内业”的现象，且对内业资料的整理阶段性的进行，只“整”不“理”，导致内业资料逻辑性、数据性错误“百出”；二是工程实施过程中，专业化的施工队伍调动频繁，如路基工程作业队伍，在进入路面铺筑时已撤离现场，造成路基资料缺失或出现不连贯错误，逻辑性较差；三是工程管理人员和档案管理人员对相互的业务不熟悉，工作责任心差，且工作岗位不固定，工作连续性差，前后脱节，导致内业资料整理中的重复返工现象经常出现。

内业资料的管理和工程外业的管理一样，都是工程施工管理的重要组成部分，要真正提高内业管理水平，实现内、外业同步，做到内业资料边整理边归档的目的，就要针对工程内业资料的特点提高重视程度，提高内业管理人员的业务素质，切实做到在内业资料管理中的“全”、“准”、“严”。

“全”就是在内业资料齐全上下功夫，做到文件、资料项目齐全，不出现缺少文件和频率不足等现象。

“准”就是在内业资料整理上严把准确关，确保资料填写的内容和数据的准确性，经得起推敲和检查。

“严”就是在内业资料格式和组卷上，严把审查关，不合格的内业资料严禁进入工程档案室。

第二节内业资料的构成和分类一、内业资料构成1、合同文件施工合同协议书（含问题澄清）、投标书、招标文件（含补遗书）以及施工招标、施工合同有关资料。

2、日常资料分类(1)质量控制资料－检验、试验，以及有关质量文件。

(2)进度控制资料－总体进度计划、旬、月度计划及其完成情况，进度计划调整，以及有关计划的文件。

(3)费用控制资料－工程量统计、核定、计量与支付、工程费用变更资料，以及有关费用控制文件。

公路工程施工测量技术指导文件(工程部)

施工测量方案第一章编制依据一.编制依据1.由业主提供的本工程设计文件。

2.业主提供《控制点成果文件》3.业主提供的原始地貌数据二.本工程执行主要现行规范、规程和标准工程测量规范（）国家三、四等水准测量规范( )城镇道路工程施工与质量验收规范（）给水排水工程施工及质量验收规范（）土方开挖工程施工及验收规范工程建设标准强制性条文第二章工程概述一.项目概况............................................................ .............................................................. .............................................................. .......................................二.工程范围及规模本工程挖方约万，填方约万，清表约万。

第三章测量部署一.测量人员组织机构项目部组建以总工（技术负责人）为总负责人，专业测量项目管理人员为负责人，各施工队成立现场测量小组的管理模式，用来保证控制测量和施工测量的测量放样。

二.测量仪器的配备本标段工程包括路基工程、路面工程、排水工程及附属工程。

测量要求精度高，测量误差应严格控制在规范允许偏差范围内，采用全站仪和水准仪作为主要测量控制仪器，配备的主要仪器如下：三.测量工作基本要求1.施测原则1)严格执行测量规范。

遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。

2)必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。

3)定位工作执行自检、互检合格后再报检的工作制度。

4)测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。

5)明确为工程服务，按图施工，质量第一的宗旨。

道路工程施工测量步骤(3篇)

第1篇道路工程施工测量是道路工程的重要组成部分，它对确保道路工程质量、提高施工效率具有重要意义。

本文将从道路工程施工测量的基本概念、测量步骤、测量仪器设备、测量数据处理等方面进行详细阐述。

二、道路工程施工测量的基本概念1. 道路工程施工测量：指在道路工程施工过程中，为满足设计、施工、监理等要求，对道路几何位置、高程、坡度等进行测定的技术活动。

2. 道路几何位置：指道路中线、边线、曲线半径、曲线长度等几何要素。

3. 道路高程：指道路中心线、路基边缘线等各点的高程。

4. 道路坡度：指道路中心线、路基边缘线等各点的坡度。

三、道路工程施工测量步骤1. 施工准备（1）收集相关资料：包括工程设计图纸、地形图、地质勘察报告等。

（2）现场踏勘：了解施工现场地形、地貌、地质条件、周边环境等。

（3）确定测量控制网：根据工程设计要求，合理布设测量控制点。

2. 施工放样（1）建立测量控制网：根据设计要求，进行控制点布设、观测、计算，建立测量控制网。

（2）进行道路中线放样：根据设计图纸，利用测量控制网，进行道路中线的放样。

（3）进行道路边线放样：根据设计图纸，利用测量控制网，进行道路边线的放样。

（4）进行道路高程放样：根据设计图纸，利用测量控制网，进行道路高程的放样。

3. 施工测量（1）路基施工测量：包括路基边坡放样、路基高程测量、路基平整度测量等。

（2）路面施工测量：包括路面标高测量、路面平整度测量、路面宽度测量等。

（3）桥梁、涵洞施工测量：包括桥梁、涵洞轴线测量、高程测量、基础测量等。

4. 施工验收（1）路基施工验收：包括路基高程、边坡坡度、路基平整度等指标的验收。

（2）路面施工验收：包括路面标高、路面平整度、路面宽度等指标的验收。

（3）桥梁、涵洞施工验收：包括轴线、高程、基础等指标的验收。

四、道路工程施工测量仪器设备1. 全站仪：用于测量角度、距离、高程等。

2. 经纬仪：用于测量角度。

3. 水准仪：用于测量高程。

4. 激光测距仪：用于测量距离。

市政工程路桥资料全套填写模板

市政工程施工技术文件规范填写市政工程施工技术文件相关参照执行依据一、《西安市市政基础设施工程技术文件管理办法》（2010年版）二、《建设工程文件归档整理规范》GB/T50328-2001三、现行施工技术规范：《城镇道路工程施工与质量验收规范》CJJ1-2008《给水排水管道工程施工及验收规范》GB50268-2008《给水排水构筑物工程施工及验收规范》GB50141-2008《城市桥梁工程施工与质量验收规范》CJJ2-2008其它相关使用规范等第一部分排水管道工程一、质量检验、资料填写规范依据：设计图纸《给水排水管道工程施工及验收规范》GB50268-2008《给水排水构筑物工程施工及验收规范》GB50141-2008《西安市市政基础设施工程技术文件管理办法》（2010年版）二、给排水管道工程分项、分部、单位工程划分给排水管道工程分项、分部、单位工程划分表（P172）桥管管道接口连接、管道防腐层（内防腐层、外防腐层）、桥管管道每跨或每100m；分段拼装按每跨或每段，且不大于100m。

附属构筑物工程井室（现浇混凝土结构、砖砌结构、预制拼装结构）、雨水口及支连管、支墩同一结构类型的附属构筑物不大于10个注：1 大型顶管工程、大型沉管工程、大型桥管工程及盾构、浅埋暗挖管道工程，可设独立的单位工程；2 大型顶管工程：指管道一次顶进长度大于300m的管道工程；3 大型沉管工程：指预制钢筋混凝土管沉管工程；对于成品管组对拼装的沉管工程，应为多年平均水位水面宽度不小于200m，或多年平均水位水面宽度不小于100～200m之间，且相应水深不小于5m；4 大型桥管工程：总跨长度不小于300m或主跨长度不小于100m；5 土方工程中涉及地基处理、基坑支护等，可按现行国家标准《建筑地基基础工程施工质量验收规范》GB50202等相关规定执行；6 桥管的地基与基础、下部结构工程，可按桥梁工程规范的有关规定执行；7 工作井的地基与基础、维护结构工程，可按现行国家标准《建筑地基基础工程施工质量验收规范》GB50202、《混凝土结构工程施工质量验收规范》GB50204、《地下防水工程质量验收规范》GB50208 、《给水排水构筑物工程施工及验收规范》GB50141等相关规定执行。

道路工程测量作业指导书

道路工程测量作业指导书一、引言道路工程测量是道路建设的重要环节之一，准确的测量数据对于道路设计、施工和监测具有重要意义。

本作业指导书旨在提供道路工程测量的操作规范和流程，以确保测量结果的准确性和可靠性。

二、测量前准备1. 确定测量目的和范围：明确测量的目的是为了确定道路的几何形状、地形特征、土质情况等，以及测量的范围是整个道路还是局部区域。

2. 查阅相关资料：包括道路设计图纸、工程规范、测量仪器的使用说明等，了解测量任务的要求和所需仪器设备的性能。

3. 确定测量方法：根据测量目的和范围，选择合适的测量方法，如全站仪法、平板法、导线测量法等。

三、测量设备和仪器1. 全站仪：用于测量道路的坐标、高程、距离等参数。

2. 测量杆：用于测量道路的宽度、高度等参数。

3. 测量车：用于测量道路的平整度、纵横坡等参数。

4. GPS定位仪：用于获取道路的经纬度坐标。

5. 其他辅助设备：包括三脚架、测量尺、标志桩等。

四、测量流程1. 设置测量基准点：选择合适的基准点，使用全站仪或GPS定位仪进行测量，并记录基准点的坐标和高程。

2. 进行道路纵断面测量：使用全站仪或测量车进行道路纵断面测量，包括道路中心线的高程、道路边沿的高程等参数。

3. 进行道路横断面测量：使用全站仪或测量杆进行道路横断面测量，包括道路宽度、路肩高度等参数。

4. 进行道路平整度测量：使用测量车进行道路平整度测量，记录道路表面的凹凸情况。

5. 进行道路纵横坡测量：使用全站仪或测量杆进行道路纵横坡测量，记录道路的纵坡和横坡情况。

6. 进行道路曲线测量：使用全站仪进行道路曲线测量，记录道路的曲线半径、曲线长度等参数。

五、数据处理和报告编制1. 数据处理：将测量得到的数据进行整理和处理，包括数据的校正、筛选、平差等步骤，确保数据的准确性和可靠性。

2. 结果分析：根据测量结果进行数据分析，包括道路的几何形状、地形特征、土质情况等的分析，以及与设计要求的对比分析。

公路测量资料

9.1 交点转点转角及里程桩的测设一、道路工程测量概述分为：路线勘测设计测量 (route reconnaissance and design survey) 和道路施工测量 (road construction survey) 。

（一）勘测设计测量 (route reconnaissance and design survey)分为：初测 (preliminary survey) 和定测 (location survey)1、初测内容：控制测量 (control survey) 、测带状地形图 (topographical map of a zone) 和纵断面图 (profile) 、收集沿线地质水文资料、作纸上定线或现场定线，编制比较方案，为初步设计提供依据。

2、定测内容：在选定设计方案的路线上进行路线中线测量 (center line survey) 、测纵断面图 (profile) 、横断面图 (cross-section profile) 及桥涵、路线交叉、沿线设施、环境保护等测量和资料调查，为施工图设计提供资料。

（二）道路施工测量 (road construction survey)按照设计图纸恢复道路中线、测设路基边桩和竖曲线、工程竣工验收测量。

本章主要论述中线测量和纵、横断面测量。

二、中线测量 (center line survey)1、平面线型：由直线和曲线（基本形式有：圆曲线、缓和曲线）组成。

2、概念：通过直线和曲线的测设，将道路中心线的平面位置测设到地面上，并测出其里程。

即测设直线上、圆曲线上或缓和曲线上中桩。

三、交点 JD(intersecting point) 的测设（一）定义：路线的转折点，即两个方向直线的交点，用 JD 来表示。

（二）方法：1、等级较低公路：现场标定2、高等级公路：图上定线;实地放线。

（三）实地放线的方法分类1、放点穿线法放直线点;穿线;定交点（1）放点可用支距法（垂直于导线边的距离）、导线相交法及极坐标法进行。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

道路测量资料样表及填写说明Xxxxxxxx建设有限公司
Xxxxx工程测量报验申请表
工程测量复核表（样表2）
测量日期：报监理审核时间
测量成果图（样表3）
'.
测量定位成果表（样表4）
'.
.
沉降观测点、位移监测点平面位置布置图（样表5）
.
'. 沉降观测成果表（样表6）
桩竣工测量成果表（样表7）
工程编号：工程的三级编号工程名称：合同签署的工程名称共页第页
'.
测量平面控制网检测坐标对比表（样表8）
工程名称：检测时间：年月日
'.
.
测量控制网成果表（样表9）
位移观测成果表（样表10）
水准测量复核原始记录表（样表11）
（样表12）
注：复测报告应包括下列内容：
（1）复测方法、使用仪器和复测结果说明；
（2）测量仪器鉴定证书；
（3）复测结果汇总表（D-102、D-103）和复测记录（D-80.1、D-80.3）；
（4）导线点、水准点布置图（D-80.9）；
（5）精度计算书D-80.2；
（6）导线、水准点复测成果对照表（D-80.11、D-80.12）。

.
'. 桥面（梁、板）高程测量记录表（样表13）
工程名称：施测依据：编号：
（样表14）
标高测量成果表
工程名称：合同签署的工程名称施测内容：共页第页工程编号：工程的三级编号依据资料：放样过程中所涉及的图纸编号。
