道路工程施工测量介绍
道路工程施工测量

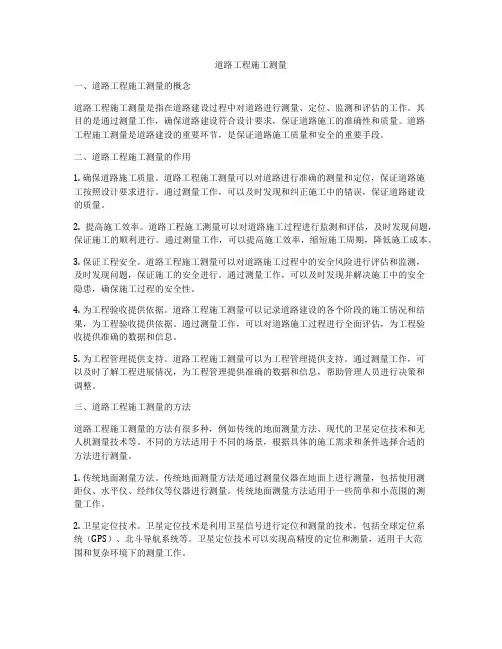

道路工程施工测量一、道路工程施工测量的概念道路工程施工测量是指在道路建设过程中对道路进行测量、定位、监测和评估的工作。
其目的是通过测量工作，确保道路建设符合设计要求，保证道路施工的准确性和质量。
道路工程施工测量是道路建设的重要环节，是保证道路施工质量和安全的重要手段。
二、道路工程施工测量的作用1. 确保道路施工质量。
道路工程施工测量可以对道路进行准确的测量和定位，保证道路施工按照设计要求进行。
通过测量工作，可以及时发现和纠正施工中的错误，保证道路建设的质量。
2. 提高施工效率。
道路工程施工测量可以对道路施工过程进行监测和评估，及时发现问题，保证施工的顺利进行。
通过测量工作，可以提高施工效率，缩短施工周期，降低施工成本。
3. 保证工程安全。
道路工程施工测量可以对道路施工过程中的安全风险进行评估和监测，及时发现问题，保证施工的安全进行。
通过测量工作，可以及时发现并解决施工中的安全隐患，确保施工过程的安全性。
4. 为工程验收提供依据。
道路工程施工测量可以记录道路建设的各个阶段的施工情况和结果，为工程验收提供依据。
通过测量工作，可以对道路施工过程进行全面评估，为工程验收提供准确的数据和信息。
5. 为工程管理提供支持。
道路工程施工测量可以为工程管理提供支持。
通过测量工作，可以及时了解工程进展情况，为工程管理提供准确的数据和信息，帮助管理人员进行决策和调整。
三、道路工程施工测量的方法道路工程施工测量的方法有很多种，例如传统的地面测量方法、现代的卫星定位技术和无人机测量技术等。
不同的方法适用于不同的场景，根据具体的施工需求和条件选择合适的方法进行测量。
1. 传统地面测量方法。
传统地面测量方法是通过测量仪器在地面上进行测量，包括使用测距仪、水平仪、经纬仪等仪器进行测量。
传统地面测量方法适用于一些简单和小范围的测量工作。
2. 卫星定位技术。
卫星定位技术是利用卫星信号进行定位和测量的技术，包括全球定位系统（GPS）、北斗导航系统等。
道路工程施工测量方案
道路工程施工测量方案一、项目概述道路工程施工测量是指在道路的规划、设计、建设和维护过程中进行的测量工作。
其目的是通过测量获得地形、地貌、地理位置等数据，为道路工程的规划、设计、施工和监测提供准确的基础数据。
本文将介绍道路工程施工测量方案。
二、测量目标1.界址点测量：确定道路工程的边界和界址点，保证工程施工的合法性和合规性。
2.高程测量：测量和记录道路工程地表的高程数据，为后续的道路设计提供基础数据。
3.水平测量：确定道路工程的线性和曲线的位置，包括中心线，边线和边坡线位置等。
4.施工监测：在道路工程施工过程中监测道路的工程质量和施工进度。
三、测量方法和步骤1.前期准备在进行测量前，需要进行前期准备工作，包括获取测量设备和工具，制定测量方案，选取测量控制点，确定测量范围等。
2.界址点测量界址点测量是保证工程施工合法性和合规性的重要步骤。
首先，需要查看相关地籍图纸和规划设计文件，确定道路工程的边界和界址点的位置。
然后，使用GNSS技术或传统测量方法测量界址点的经纬度坐标，并进行记录和标志。
3.高程测量高程测量是道路工程的重要环节，需要确定道路的地表高程数据。
可以采用GPS测高仪、水准仪等测量设备进行高程测量。
首先，需要在道路的起点和终点设置高程控制点，并测量其高程。
然后，根据测量范围的大小以及地形的起伏情况，选择适当的间距布设测量控制点。
最后，使用测量设备沿道路线进行高程测量，并记录数据。
4.水平测量水平测量是确定道路工程线性和曲线位置的重要步骤。
采用全站仪等测量设备进行水平测量。
首先，需要在道路的起点和终点设置控制点，并进行测量。
然后，根据道路的曲线，选择适当的间距布设测量点，在曲线的起始点、拐点和终点进行测量。
最后，使用全站仪测量设备进行测量，并记录数据。
5.施工监测在道路工程施工过程中需要进行施工监测，包括道路的沉降、变形和地面垂直度等指标。
可以采用全站仪、测距仪等测量设备进行监测。
首先，需要确定施工监测的位置和方法。
道路工程施工测量
案例二：山区道路施工测量
总结词
地形崎岖、技术难度大
详细描述
山区道路施工测量面临地形崎岖、测 量条件差等挑战。测量人员需具备丰 富的经验和技术能力，采用合适的测 量方法和技术手段，确保山区道路施 工的顺利进行。
案例三：城市道路改造施工测量
总结词
老旧道路、既有设施影响
详细描述
城市道路改造施工测量需考虑老旧道路的特点和既有设施的影响，如地下管线、周边建 筑等。测量人员需细致分析现场情况，采取合适的测量方案，确保改造后的城市道路满
精度控制
精度控制是道路工程施工测量的重要环节，包括对测量设备的校准、对观测者的 技能评估以及对测量过程的监控等。通过这些措施，可以确保测量结果的准确性 和可靠性。
数据处理与成果整理
数据处理
在道路工程施工测量中，需要对大量的测量数据进行处理，包括数据筛选、数据转换以及数据计算等 。数据处理的结果将直接影响到施工的质量和进度，因此必须严格控制数据处理的过程和结果。
成果整理
成果整理是对处理后的数据进行整理和归档的过程。在这个过程中，需要确保数据的完整性和准确性 ，以便于后续的施工和使用。同时，整理好的成果资料应妥善保存，以便于后期的维护和更新。
质量检测与验收标准
质量检测
在道路工程施工测量中，质量检测是必 不可少的一环。通过质量检测，可以及 时发现和纠正测量中存在的问题，从而 确保施工的质量和安全。质量检测的方 法包括自检、互检和专业检测等。
减少尘土污染
合理安排施工时间，尽量减少扬尘对周围环境的 影响。
水土保持措施
在施工过程中采取水土保持措施，防止水土流失， 保护生态环境。
06 道路工程施工测量的案例 分析
案例一：高
详细描述
公路工程施工程序测量版

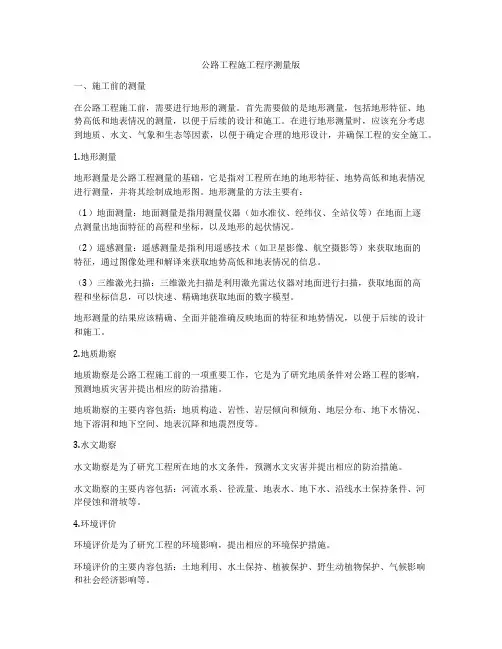

公路工程施工程序测量版一、施工前的测量在公路工程施工前，需要进行地形的测量。
首先需要做的是地形测量，包括地形特征、地势高低和地表情况的测量，以便于后续的设计和施工。
在进行地形测量时，应该充分考虑到地质、水文、气象和生态等因素，以便于确定合理的地形设计，并确保工程的安全施工。
1.地形测量地形测量是公路工程测量的基础，它是指对工程所在地的地形特征、地势高低和地表情况进行测量，并将其绘制成地形图。
地形测量的方法主要有：（1）地面测量：地面测量是指用测量仪器（如水准仪、经纬仪、全站仪等）在地面上逐点测量出地面特征的高程和坐标，以及地形的起伏情况。
（2）遥感测量：遥感测量是指利用遥感技术（如卫星影像、航空摄影等）来获取地面的特征，通过图像处理和解译来获取地势高低和地表情况的信息。
（3）三维激光扫描：三维激光扫描是利用激光雷达仪器对地面进行扫描，获取地面的高程和坐标信息，可以快速、精确地获取地面的数字模型。
地形测量的结果应该精确、全面并能准确反映地面的特征和地势情况，以便于后续的设计和施工。
2.地质勘察地质勘察是公路工程施工前的一项重要工作，它是为了研究地质条件对公路工程的影响，预测地质灾害并提出相应的防治措施。
地质勘察的主要内容包括：地质构造、岩性、岩层倾向和倾角、地层分布、地下水情况、地下溶洞和地下空间、地表沉降和地震烈度等。
3.水文勘察水文勘察是为了研究工程所在地的水文条件，预测水文灾害并提出相应的防治措施。
水文勘察的主要内容包括：河流水系、径流量、地表水、地下水、沿线水土保持条件、河岸侵蚀和滑坡等。
4.环境评价环境评价是为了研究工程的环境影响，提出相应的环境保护措施。
环境评价的主要内容包括：土地利用、水土保持、植被保护、野生动植物保护、气候影响和社会经济影响等。
二、施工中的测量在公路工程施工中，需要进行一系列的测量工作，以确保施工质量和进度。
1.路基和路面的测量在进行路基和路面的施工前，需要进行路基和路面的测量。
公路工程施工测量手册
公路工程施工测量手册一、公路工程施工测量概述公路工程施工测量是公路工程建设中不可或缺的一个重要环节。
其主要目的是为了确保工程质量，提高工程效益，降低施工成本。
施工测量工作包括施工控制网布设、地形测量、道路中线测量、纵横断面测量、高程测量、边桩测量等。
二、公路工程测量的主要内容1.地形测量：地形测量是指对施工区域的地形地貌、地形特征、水文地质等进行详细的调查和测量，为公路工程设计提供基础数据。
2.道路中线测量：道路中线测量是指根据设计图纸，对道路中心线的位置、里程、曲线半径等进行测量，为道路施工提供依据。
3.纵横断面测量：纵横断面测量是指对道路沿线不同里程、不同地形地貌的断面进行测量，以便分析道路的纵断面高程、横断面宽度等参数。
4.高程测量：高程测量是指对施工区域内的地面高程进行测量，以确定道路设计高程，保证道路排水顺畅。
5.边桩测量：边桩测量是指对道路两侧边桩的位置、间距、垂直度等进行测量，以确保道路宽度、平整度等满足设计要求。
6.纵横断面测量：根据道路设计要求，对道路沿线不同里程、不同地形地貌的断面进行测量，分析道路的纵断面高程、横断面宽度等参数。
三、测量仪器与设备1.测量仪器的基本分类：测量仪器可分为光学测量仪器、电子测量仪器、物理测量仪器等。
2.常见测量仪器的使用方法：如全站仪、水准仪、经纬仪等，需要按照仪器说明书进行正确操作。
3.测量设备的保养与维护：定期对测量设备进行检查、保养和维修，确保设备正常运行。
四、施工测量方法与技巧1.测量的基本方法：主要包括直角坐标法、极坐标法、测角法、测距法等。
2.测量误差的控制与处理：采取措施减小误差，对误差进行合理处理，保证测量成果的准确性。
3.测量数据的处理与分析：对测量数据进行整理、计算、分析，得出符合设计要求的测量成果。
4.测量成果的验收与评价：对测量成果进行验收、评价，确保测量成果满足施工要求。
五、公路工程施工测量管理1.测量管理体系与职责划分：建立健全测量管理体系，明确各部门、人员的职责。
公路工程施工测量

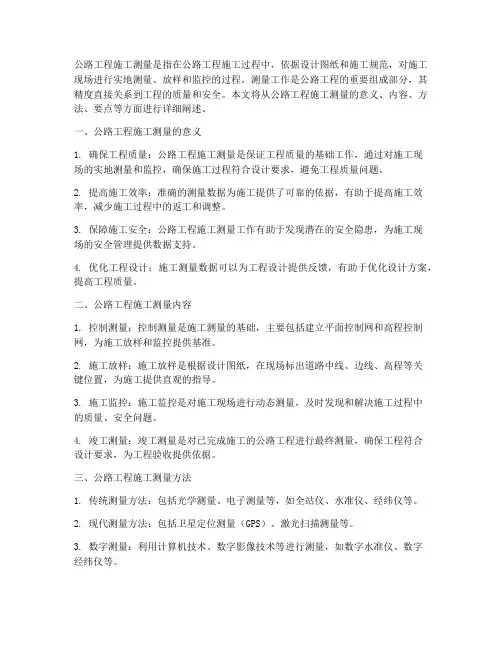

公路工程施工测量是指在公路工程施工过程中，依据设计图纸和施工规范，对施工现场进行实地测量、放样和监控的过程。
测量工作是公路工程的重要组成部分，其精度直接关系到工程的质量和安全。
本文将从公路工程施工测量的意义、内容、方法、要点等方面进行详细阐述。
一、公路工程施工测量的意义1. 确保工程质量：公路工程施工测量是保证工程质量的基础工作，通过对施工现场的实地测量和监控，确保施工过程符合设计要求，避免工程质量问题。
2. 提高施工效率：准确的测量数据为施工提供了可靠的依据，有助于提高施工效率，减少施工过程中的返工和调整。
3. 保障施工安全：公路工程施工测量工作有助于发现潜在的安全隐患，为施工现场的安全管理提供数据支持。
4. 优化工程设计：施工测量数据可以为工程设计提供反馈，有助于优化设计方案，提高工程质量。
二、公路工程施工测量内容1. 控制测量：控制测量是施工测量的基础，主要包括建立平面控制网和高程控制网，为施工放样和监控提供基准。
2. 施工放样：施工放样是根据设计图纸，在现场标出道路中线、边线、高程等关键位置，为施工提供直观的指导。
3. 施工监控：施工监控是对施工现场进行动态测量，及时发现和解决施工过程中的质量、安全问题。
4. 竣工测量：竣工测量是对已完成施工的公路工程进行最终测量，确保工程符合设计要求，为工程验收提供依据。
三、公路工程施工测量方法1. 传统测量方法：包括光学测量、电子测量等，如全站仪、水准仪、经纬仪等。
2. 现代测量方法：包括卫星定位测量（GPS）、激光扫描测量等。
3. 数字测量：利用计算机技术、数字影像技术等进行测量，如数字水准仪、数字经纬仪等。
四、公路工程施工测量要点1. 严谨的操作：测量工作需严格按照规范操作，确保测量精度。
2. 充分的准备：施工前应做好充分的准备工作，如了解设计意图、熟悉施工图纸等。
3. 合理的布局：测量布设应考虑施工现场的地理环境、交通状况等因素，确保测量的顺利进行。
道路工程测量技术方案
道路工程测量技术方案一、引言道路建设是城市发展的重要组成部分，对于道路建设的合理规划和设计，测量是一个非常重要的环节。
道路测量技术是保证道路工程施工质量和工程规划设计准确性的基础，也是保障道路安全和运行的重要保障。
因此，本文将围绕道路工程测量技术进行探讨和分析，提出完善的技术方案并进行总结。
二、道路工程测量技术的概述道路工程测量技术是指根据道路工程的规划设计要求，通过科学合理的测量方法和技术手段，对道路工程的地形、地质、地貌和地貌特征进行测量、分析和评估，为道路工程的设计、施工和监理提供科学、准确的数据基础。
主要包括地形测量、地质测量、地貌测量、地理信息技术在测量中的应用等。
1.地形测量地形测量是对道路沿线地表高程、地形以及水文等进行测量、分析和评估的过程，通过地形测量可以获得道路工程所需的地貌数据，为道路工程设计提供高程和地形数据基础，同时也可以在道路施工前对地形进行合理的评估和规划，以确保设计的合理性和施工质量的稳定性。
2.地质测量地质测量是对道路沿线地下地质构造、地质构造特性和地下水文等进行测量、分析和评估的过程，通过地质测量可以获得道路工程所需的地质和水文数据，为道路工程设计提供地质数据基础，同时也可以在道路施工前对地质进行评估和规划，以确保设计的合理性和施工质量的稳定性。
3.地貌测量地貌测量是对道路沿线的地貌特征、植被分布以及土地利用等进行测量、分析和评估的过程，通过地貌测量可以获得道路工程所需的地貌和土地利用数据，为道路工程设计提供地貌数据基础，同时也可以在道路施工前对地貌进行评估和规划，以确保设计的合理性和施工质量的稳定性。
4.地理信息技术在测量中的应用地理信息技术在测量中的应用是指通过地理信息系统和遥感技术，对道路沿线的地形、地质、地貌和地理环境等进行科学、准确的数据采集与分析，为道路工程的规划设计和施工建设提供高水平的数据支持和科学的决策依据。
通过以上的分析，可以看出，道路工程测量技术在道路规划设计、施工建设和监理管理中具有非常重要的作用和意义。
道路市政工程施工测量方案
道路市政工程施工测量方案一、测量前准备在道路市政工程施工测量前，需要进行以下准备： 1. 制定测量任务书：明确测量范围、标高要求、控制点等细节； 2. 确定测站位置：根据测量范围和要求确定测站位置；3. 确定控制点：选取适当的控制点进行控制；4. 确定测量仪器及设备：选择符合测量精度要求的测量仪器及设备，如全站仪、经纬仪等； 5. 编制测量记录表：记录各项测量数据和结果。
二、测量原理在道路市政工程施工测量中，需要掌握以下测量原理： 1. 坐标测量原理； 2.角度测量原理； 3. 高程测量原理； 4. 大地坐标系转换原理。
三、测量方法在道路市政工程施工中，一般采用以下测量方法： 1. 控制点测量：通过地面控制点与天线反射器配合测量，确定测站坐标； 2. 波前测量：根据波前反射原理进行测量； 3. 条形测量法：根据条形测量仪进行测量； 4. 高程测量：通过全站仪或水准仪等设备进行高程测量。
四、测量管理在道路市政工程施工测量中，需要建立科学的测量管理体系，包括以下方面：1. 测站设置：合理设置测站，确保所选位置能够充分满足测量精度要求； 2. 测量数据管理：建立完善的测量数据管理系统，保证测量数据的准确性； 3. 测量精度控制：做好测量前的控制工作和测量过程中的精度监控，确保测量精度； 4. 测量质量评估：对测量结果进行质量评估，及时发现并纠正误差，保证测量的准确性和可靠性； 5. 建立测量档案：妥善保存测量记录和数据，建立测量档案，方便今后参考。
五、测量应用道路市政工程施工测量是一项重要的施工前准备工作，能够有效保证施工的质量和进度。
同时，还可应用于以下方面： 1. 工程设计：测量结果可为工程设计提供基础数据； 2. 预算估算：测量数据可作为工程预算估算的依据； 3. 工程验收：测量结果可作为工程验收的依据； 4. 工程改建：测量结果可为工程改建提供基础数据。
六、总结道路市政工程施工测量是保障工程施工质量和进度的重要环节，需要进行充分的准备和管理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 切线支距法（直角坐标法）
切线支距法是以曲线的起点（ZY）或终点（YZ）为坐标
切线长 T 120 tan 39 27 43.03m
2
曲线长 L 120 39 27 82.62m
3437.75 外矢距 E 120(sec 39 27 1) 7.48m
切曲差
2
J 2 43.025 82.624 3.44m
交点
JD Δ 转角 外矢距 E
ZY直圆点
切线长
T
圆直Y点Z
右
右 180
左 左 180
前进方向
三、里程桩的设置
里程桩的作用 标定路线中线的位置
和长度 测量路线纵、横断面
的依据 一般每隔100设一个
点，坡度变换处或与 地物相交处应测设加 桩。 编号：公里+百米数
三、里程桩的设置
§13-3 道路圆曲线的测设
平面曲线的形式： 圆曲线 缓和曲线 回头曲线
T
切线长
JD6桩号
K5+178.64
QZ
曲中点
曲线长 L
-T
43.03
ZY桩号 +L/2 QZ桩号 +L/2
K5+135.61 41.31
K5+176.92 41.31
Δ 2 Δ 曲线半径R
圆心 O
YZ桩号
K5+218.23
检核计算: YZ桩号=JD桩号+T-J
YZ桩号=K5+178.64+43.03-3.44=K5+218.23
在一般情况下，当地形条件较好、曲线长度不超过40米时 ，只要测设出曲线的三个主点即能满足工程施工的要求。但当 地形变化复杂、曲线较长或半径较小时，就要在曲线上每隔一 定的距离测设一个加桩，以便把曲线的形状和位置详细地表示 出来，这个过程称为曲线的细部测设。
公路中线测量中加桩一般采用整桩号法，即将曲线上靠近 曲线起点（ZY）的第一个桩的桩号凑成整数桩号，然后按整 桩距l0向曲线的终点（YZ）连续设桩。由于地形条件、精度 要求和使用仪器的不同，细部点的测设主要有以下几种方法。
§13-2 道路中线测量
道路的平面线性由直线 和曲线组成，中线测量 就是将线路中心位置测 设到实地上并做好标志。
一、交点和转点的测设
（一）交点测设
1、根据地物测设交点
a
b
JD c
（一）交点测设 2、根据导线点测设交点
s (xp xa ) (yp ya )
ap
arctan y p xp
§13-3 道路圆曲线的测设
一、圆曲线主点的测设
（一）、主点测设元素的计算
T
Rtan α 2
L
Rα π 180
E
R cosα
R
R( 1 cosα
1)
2
2
D 2T L
一、圆曲线主点的测设
（二）、主点桩号的计算
ZY桩号 JD桩号 T
QZ桩号
ZY桩号
L
2
YZ桩号
QZ桩号
L
2
检核
YZ桩号=JD桩号+T-D
例题：设α=45゜16΄，圆曲线半径R=100m。已知交点JD1 的里程为2+687.89m。按式计算，得到起点ZY的里程为 2+646.20m，终点YZ的里程为2+725.20.试计算：首尾两 段分弧长l1，l2和中间20m整弧长l所对的圆心角及其相应的 弦长d1、d2和d。曲线上各里程桩的偏角δ
ya xa
ap ab
B
A s JD(P)
（一）交点测设 3、穿线法测设交点 1)放点：方法有极坐
标法、支距法 2）穿线 3）交点
P1 A
JD
P3
B P4
C
P2 L1 β1
L1
L2
D8
D
D9 D7
（二）转点测设 1、两交点间设转点
e a f ab
JD1 a
b JD2
e
f
二、路线转折角的测定
某线路交点JD1（1+385.50m）位置已定，
测得转角α右=42°25´，圆曲线半径
R=120m，求曲线元素T、E、L、D及曲线
各主点的桩号。
T
Rtan α 2
120
*
tan(4225'/ 2)
46.57m
L
Rα π 180
120 *
4225'* π 180
88.84m
E
R cosα
R
R( 1 cosα
因为ZY的里程为2+646.20，在曲线上他前面最近的里程为 2+660m，即图中1点，所以弧长：
l1=（2+660）-（2+646.20）=13.8m
l2=（2+725.20）-（2+720.20）=5.20m
φ1 l2 180 13.8180 75425 R π 100 π
φ2 l2 180 5.2 180 25846 R π 100 π
1)
8.72m
2
2
D 2T L 2 * 46.57 - 88.84 4.3m
某线路交点JD1（1+385.50m）位置已定， 测得转角α右=42°25´，圆曲线半径R=120m， 求曲线元素T、E、L、D及曲线各主点的桩号。
JD
1+385.50
-T
46.57
JD
ZY +L/2 QZ +L/2
2.曲线终点的测设
经纬仪，前视相邻交点，量切线长T， 即为YZ点。
3.曲线中点的测设
测定路线转折角的分角线方向(曲线 中点方向),量外距E,即为QZ点
二、圆曲线主点的详细 测设
（一）偏角法
计算测设数据
【例1】已知JD6的桩号为K5+178.64，偏角为 ΔR=39º27´，设计圆曲线半径为R=120m， 求各测设元素及主点编号。
第十三章
道路工程测量
§13-1 道路工程测量概述
勘察设计阶段 初测——在路线可能范围内，测回带状地
形图、纵断面图，收集地质、水文等资料， 为初步设计提供依据。 定测——在选定设计方案的路线上进行中 线测量、纵、横断面测量、带状地形图测 绘。 施工阶段-中线恢复测量、施工控制桩测量、 路基路面放样以及道路竣工测量
φ l 180 20 180 112733 R π 100 π
φ1
75425
d1 2Rsin 2 2100msin 2 13.79m
φ1
25846
d1 2Rsin 2 2100msin 2 5.20m
φ1
112733
d1 2Rsin 2 2100msin 2 19.97m
圆曲线细部测设
YZ -T +D +JD
1+338.50 44.42
1+383.35 44.42
1+427.77 46.57 4.30 1+385.50
T=46.57 E=8.72m
ZY
Q L=88.84Z
YZ
Rα
R
一、圆曲线主点的测设 （三）主点的测设
1.曲线起点的测设ຫໍສະໝຸດ 经纬仪安置在JD点，后视相邻交点， 量切线长T，即为ZY点。
