燃烧机说明书
利雅路燃气燃烧机RS70100130
2915937 (1)
中文
目录
技术参数 --------------------------------------------------------------2 变型燃烧头 ------------------------------------------------------------2 组件 ------------------------------------------------------------------2 燃烧器描述 ------------------------------------------------------------3 包装 - 重量 ------------------------------------------------------------3 最大尺寸 --------------------------------------------------------------3 标准附件 --------------------------------------------------------------3 燃烧出力 --------------------------------------------------------------4 测试锅炉 --------------------------------------------------------------4 商用锅炉 --------------------------------------------------------------4 燃气压力 --------------------------------------------------------------5 安装 ------------------------------------------------------------------6 锅炉板 ----------------------------------------------------------------6 燃烧头长度 ------------------------------------------------------------6 燃烧器固定到锅炉上 ----------------------------------------------------6 设定燃烧器头 ----------------------------------------------------------7 燃气管道 --------------------------------------------------------------8 电气系统 --------------------------------------------------------------9 点火前调整 ------------------------------------------------------------12 伺服电机 --------------------------------------------------------------12 燃烧器启动 ------------------------------------------------------------12 燃烧器点火 ------------------------------------------------------------12 燃烧器校准 ------------------------------------------------------------13 1—点火输出功率 -------------------------------------------------------13 2—最大输出功率 -------------------------------------------------------13 3—最小输出功率 -------------------------------------------------------14 4—中间输出功率 -------------------------------------------------------14 5—空气压力开关 -------------------------------------------------------15 6—最低燃气压力开关 ---------------------------------------------------15 火焰有无检查 ----------------------------------------------------------15 燃烧器运行 ------------------------------------------------------------16 最终检查 --------------------------------------------------------------17 维护 ------------------------------------------------------------------17 燃烧器启动周期诊断 ----------------------------------------------------18 控制盒复位及诊断 ------------------------------------------------------18 故障 - 可能原因 - 排障建议 ----------------------------------------------19 状态面板 --------------------------------------------------------------20
燃烧机的操作说明(二)2024
燃烧机的操作说明（二）引言概述：本文将对燃烧机的操作进行详细说明，包括操作步骤、安全注意事项、故障排除等。
通过正确的操作，可以保证燃烧机的正常运行，提高工作效率，确保生产安全。
正文：一、操作步骤1. 准备工作a. 检查燃烧机的各项部件是否正常，如燃料储罐、点火装置、排放系统等。
b. 确保燃料储罐内有足够的燃料。
c. 检查燃料质量是否符合要求。
2. 点火操作a. 打开燃料储罐阀门。
b. 打开点火装置的电源开关，并按照说明书操作点火装置。
c. 观察点火状况，确认燃料是否正常燃烧。
3. 调整燃烧参数a. 根据工作要求，调整燃烧机的供气量和供油量。
b. 根据实际情况，调节燃烧机的进气和排气阀门。
4. 监控运行状态a. 使用监测设备监测燃烧机的温度、压力等运行参数。
b. 定期检查燃烧机的各项指示灯和报警器是否正常。
5. 停机操作a. 关闭燃料储罐阀门。
b. 关闭点火装置的电源开关。
c. 断开电源，确保燃烧机停止运行。
二、安全注意事项1. 在操作燃烧机时，必须佩戴个人防护装备，如手套、护目镜等。
2. 燃料储罐周围必须保持通风良好，避免积聚可燃气体。
3. 在操作燃烧机之前，必须确定燃料质量符合要求，否则会影响燃烧机的正常运行。
4. 燃烧机的安装必须符合相关标准，并且必须由专业人员进行操作和维护。
5. 定期保养和维护燃烧机，确保其正常运行。
三、故障排除1. 燃烧机不能点火a. 检查点火装置的电源是否正常。
b. 检查点火装置的电极是否干净。
c. 检查燃料是否正常供给。
2. 燃烧机燃烧不稳定a. 检查燃料供给量和燃气量是否匹配。
b. 检查燃烧机的进气和排气阀门是否调节正确。
c. 检查燃烧机是否有积碳现象。
3. 燃烧机产生异常噪音a. 检查燃烧机的转子和风机是否正常运转。
b. 检查燃烧机的支撑结构是否松动。
4. 燃烧机排放超标a. 检查燃烧机的排放系统是否正常工作。
b. 检查燃料质量是否有问题。
5. 燃烧机发生故障无法启动a. 检查电源是否正常。
气体燃烧机操作指导书
XXXPrecision Parts Company Limited 文件名称 核准 架空烤炉，燃烧机操作指导书 审核 作成 XXX 文件编号 文件类别 版本 页次 XXX-3-04-070 一阶 二阶 三阶 A 1/1
1. 目的：规范架空烤炉，天燃气燃烧机使用，管控作业时间，使作业过程能得到有效的控制。 2. 范围：生产2部架空烤炉及附属设备 3. 定义：本规范适用于XXX部件有限公司 4. 内容： 4.1 操作方法：架空烤炉操作人员须经天津特种设备培训取得燃气锅炉上岗操作证 4.1.1. 开机前检查，天燃气室内管道阀门有无泄漏，用肥皂水涂抹检查，压力表显示燃气 压力0.2——0.3KG/CM2 气体燃烧机连接燃气管路有无泄漏，表压显式燃气压力，循环风机
4.3.2. 每天检查马达风机是否有异常声，紧固架空烤炉松动螺钉。
5. 参考附件： 5.1 《架空烤炉说明书》《气体燃烧机说明书》 6. 附则： 本作业指导书经部门主管审核，经理核准后生效，修改时亦同。
火焰
4.1.3
产品上架，下架挂具，可更具烘干情况，调整链速，处理： 4.2.1. 设备异常立即关闭车间内天燃气阀门，联系设备课进行维修。
4.2.2. 每周检查传动部分润滑情况，定期添加高温润滑油。
4.3 注意事项： 4.3.1. 每天开机前，检查天燃气压力，管线阀门有无漏气，异味。
的工件挂具，指定专人操作架空烤炉。开机程序：合上控制箱内电源各开关，根据烘干工艺需要，按 温控表操作说明的方法设定烤炉温度。将电源开关切至ON位置，电源指示灯亮。打开输送机开关，设 定输送机速度达到需要速度。按下风机循环启动按钮，循环风机运行，当循环风机停机时。冷炉计时 灯亮，循环风机根据预设时间自动停机。 将燃烧机开启，运行指示灯亮，30秒预吹扫到时候，自动点火，通过8秒 火，通过8秒火焰检测时间，如火焰 正常，则完成燃烧机开机操作，完成架空烤炉完整开机程序， 关机程序，与开机程序相反。

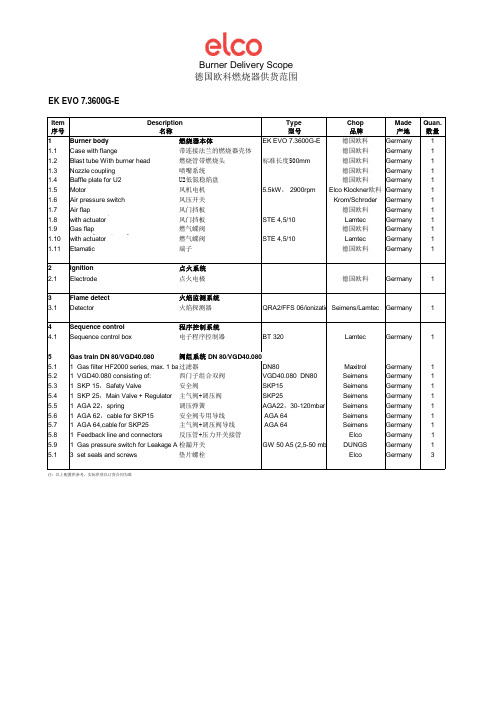

欧科燃烧机EK EVO 7.3600G-E(DN80)说明书
EK EVO 7.3600G-EItem序号Type 型号Chop 品牌 Made 产地Quan.数量1Burner body 燃烧器本体EK EVO 7.3600G-E 德国欧科Germany 11.1Case with flange带连接法兰的燃烧器壳体德国欧科Germany 11.2Blast tube With burner head 燃烧管带燃烧头标准长度500mm德国欧科Germany 11.3Nozzle coupling 喷嘴系统德国欧科Germany 11.4Baffle plate for U2U2低氮稳焰盘德国欧科Germany 11.5Motor风机电机 5.5kW ， 2900rpmElco Klockner 欧科Germany 11.6Air pressure switch 风压开关Krom/Schroder Germany 11.7Air flap 风门挡板德国欧科Germany 11.8p with actuator 带反馈子伺服马控制风门挡板STE 4,5/10Lamtec Germany 11.9Gas flap 燃气蝶阀德国欧科Germany 11.10g p g with actuator 带反馈子伺服马控制燃气蝶阀STE 4,5/10Lamtec Germany 11.11Etamatic 专用安装程控接线端子德国欧科Germany12Ignition 点火系统2.1Electrode 点火电极德国欧科Germany13Flame detect 火焰监测系统3.1Detector火焰探测器QRA2/FFS 06/ionizatio Seimens/Lamtec Germany14Sequence control 程序控制系统4.1Sequence control box 电子程序控制器BT 320LamtecGermany15Gas train DN 80/VGD40.080阀组系统 DN 80/VGD40.0805.1 1 Gas filter HF2000 series, max. 1 ba 过滤器DN80Maxitrol Germany 15.2 1 VGD40.080 consisting of:西门子组合双阀VGD40.080 DN80Seimens Germany 15.3 1 SKP 15，Safety Valve 安全阀SKP15Seimens Germany 15.4 1 SKP 25，Main Valve + Regulator 主气阀+调压阀SKP25Seimens Germany 15.5 1 AGA 22，spring 调压弹簧AGA22，30-120mbar Seimens Germany 15.6 1 AGA 62，cable for SKP15安全阀专用导线 AGA 64Seimens Germany 15.7 1 AGA 64,cable for SKP25主气阀+调压阀导线 AGA 64Seimens Germany 15.8 1 Feedback line and connectors 反压管+压力开关接管Elco Germany 15.9 1 Gas pressure switch for Leakage A 检漏开关GW 50 A5 (2,5-50 mbDUNGS Germany 15.13 set seals and screws 垫片螺栓ElcoGermany3注：以上配置供参考，实际供货以订货合同为准Burner Delivery Scope 德国欧科燃烧器供货范围Description名称。
利雅路 燃油燃烧器 燃烧机 G20 说明书
左旋（朝标“—”方向） ：
� �
任何情况下所调节的值都不要偏离参考设置值太多。
10.4.风门调整：
自动风门（A）通过液压装置（B）驱动，确保风门全部打开，放松螺钉（D） 后，通过调整固定螺钉（C） ，可以调节风门开度，当达到合适的风门位置时，拧 紧螺钉（D）以确保自动风门（A）的运行。 出厂时风门位置设定为 3.5。 此设置值是以金属罩或燃烧室为零压点设定的。所设置的值必须根据实际工 作情况而定。如实际喷嘴出力、燃烧室的正负压位置、空气过剩量等。所有这些 条件都需要不同的风门设置。 燃烧器是否装上金属罩对风量大小有影响， 因此我 们推荐采用以下程序：
4
安装、使用以及维护说明书 中国燃烧机网
9.电气连接.
230V 50Hz
530SE 控制盒 接线端子
注意：
� � �
电源线直径为 1mm2。 电线连接应符合本国标准。 如想卸下燃烧器控制器，拧松右图 螺钉 A， 然后朝箭头方向拔出， 即 可。
�
光电管直接安装在控制器上（在点 火变压器底部） 。
结构说明1回油管2进油管3压力表接口4调压螺钉5进油压力表接口6风门固定螺钉7液压传动装置8锁定指示灯及复位按钮9带密封垫的法兰10燃烧头调节螺丝3
安 装 、 使 用 以 及 维 护 说 明 书 中 国 燃 烧 机 网 中 国 燃 烧 机 网
燃烧头调节 3 设置点 1 1.5 2 2.5 3.5 5 6
风门调节 4 设置点 3 3.2 3.5 4.3 5.5 6.5 7
10.1. 喷咀推荐
� � � �
Monarch 类型 R-PLP Delavan 类型 B-W Steinen 类型 S-SS Danfoss 类型 S-B
lme21
lme21.330c2燃烧器控制器说明书
产品参数：
产品名称：LME21.330C2燃烧器控制器
燃料：生物质锅炉
燃料消耗：12kg/h
适用范围：锅炉
类型：燃烧机
产品用途：
LME21.330C2燃烧器控制器广泛应用于锅炉、热风炉、冶炼炉、固化炉、熔铝炉、铝棒加热炉、热处理、中央空调、涂装、石油化工、厨房设备、干燥设备、食品烘干设备、熨烫设备、烤漆设备、公路筑路机械设备、工业退火炉、纺织烧毛机、沥青加热设备、烘箱、烤漆等各种热能行业。
技术参数：
电源：220V 50/60Hz 220V 50/60HZ。
可根据要求生产提供以下电源：
1、110V 50/60Hz
2、24V dc and ac 50/60Hz
3、12V dc and ac 50/60Hz
工作温度：-10℃～+60℃
防护等级：IP40
预吹扫时间TV：15/20S
安全时间TS：5/10S
熄火反应时间：小于1秒
功耗：6.5VA
重量：240g
连接：底座B或N，建议使用M4螺丝。
光电管：FC7、FC8、FC11、FC13
有两种规格尺寸：分为标准型与加长型。
利雅路燃烧机RLS250使用说明书
技术数据
型号 类型 出力 (1) 流量 (1)
燃料
最大出力时的燃气压力 (2) 运行
2 段火 ( 最小 - 最大 ) 1 段火 ( 最小 )
燃气： G20/G25
喷嘴 应用范围 环境温度 助燃空气温度 电源
电机 风机电机
运行电流 启动电流 油泵电机
油泵电机电容 点火变压器
油泵
电功消耗 ( 轻油 ) 电功消耗 ( 燃气 ) 电气保护等级 符合 EEC 标准 噪音水平 (3) 认证
制造商声明
意大利利雅路股份公司 声明以下产品符合德国 “1. BImSchV 2009” 标准中的有关 NOx 的排放标准。
产品名称 轻油 / 燃气双燃料燃烧器
类型 1302 T
型号 RLS 250/M MX
Legnago, 25.03.2010
Ing. G. Conticini Burners Division Department
NL FR DE BE LU - PL
出力比调仪 RWF40
需订购以下两个元件： • 安装于燃烧器上的出力比调仪； • 安装于热发生器上的探针
参数控制
温度 压力
调节范围 - 100...+500°C
0...2.5 bar 0...16 bar
探针
型号 PT 100 带输出的探针 4...20 mA
代码 3010110 3010213 3010214
27.8 / 36.8
数量
°C °C 最高
V Hz
rpm
V W A A
V W A μF V1 - V2 I1 - I2
kg/h bar ° C 最高
- 间歇运行 ( 每 24 小时至少停机一次 ) - 轻油：两段火 ( 高 - 低火 ) 和单段火 ( 启动 - 停机 ) - 燃气：平滑两段火或通过加装组件实现比例调节 ( 见 “配件”一章 )
意高燃烧器燃烧机说明书下载
30
1,3
Natural Gas
1,25
CO2
9,6%
20
1,2
CO <50 ppm
1,2
1,2
15
1,15
10
1,1
10
20
30 40
60
50 80
200 300
70 100
400
T90HERMAL POWER (kW)
600 500 1000
700
800 900
2000
LANDIS LGB 22 UP-CYCLE
ADJUSTING THE COMBUSTION PROCESS IMPORTANT: to obtain the right adjustment of the combustion and thermal capacity it is important to analyze the reducts of combustion with the aid of suitable instruments. The combustion and thermal capacity adjustment is done simultaneously, together with the analysis of the products of combustion, making sure that the measured values are suitable and that they comply with current safety standards. On this matter, please refer to the table and figure below. THESE OPERATIONS MUST BE DONE BY PROFESSIONALLY-QUALIFIED TECHNICIANS.
lfl1.333说明书（范本）
lfl1.333说明书lfl1.333说明书篇一：燃烧器控制器LF L1说明我国天然气和煤制气（原料为煤）资源丰富，且属于洁净能源，顾有着良好的社会经济效益。
燃气燃烧机符合我国产业政策，市场前景很好，大有发展前途。
然而在燃气燃烧机研制设计中，燃气特性—易燃、易爆及毒性，安全控制的首要问题。
下面介绍一下燃气燃烧机的安全控制要求：根据燃气在炉膛内的燃烧特性，对其安全控制要求内容主要有预吹风、自动点火、燃烧状态监控、点不着火的保护、熄火的保护、燃气压力高低限保护、空气压力不足保护、断电保护、预防燃气泄漏事故的措施等。
1. 预吹风燃烧机在点火前，必须有一段时间的预吹风，把炉膛与烟道中余气吹除或稀释。
因为燃烧机工作炉膛内不可避免地有余留的燃气，若未进行预吹风而点火，有发生爆炸的危险．必须把余气吹除干净或稀释，保证燃气浓度不在爆炸极限内。
预吹风时间与炉膛结构及吹风量有关一般设置为15-60秒2.自动点火燃气燃烧机宜采用电火花点火，便于实现自动控制。
可用高压点火变压器产生电弧点火，要求其输出能量为：电压≥3. 5K V、电流≥15mA ，点火时间一般为：2～5秒。
3.燃烧状态监控燃烧状态必须予以动态监控，一旦火焰探测器感测到熄火信号，必须在极短时间内反馈到燃烧机，燃烧机随即进人保护状态，同时切断燃气供给。
火焰探测器要能正常感测火焰信号，既不要敏感，也不要迟钝。
因为敏感，燃烧状态如有波动易产生误动作而迟钝，反馈火焰信号滞后，不利于安全运行。
一般要求从熄火到火焰探测器发出熄火信号的响应时间不超过0.2秒。
4.点不着火的保护燃烧机点火时，通入燃气，燃气着火燃烧。
点火动作要求发生在燃气通入前，先形成点火温度场，便于着火燃烧。
如果点不着火，火焰探测器感测不到火焰信号，燃烧机进入保护状态。
燃烧器说明书(新)
FRQ-2DF双燃料燃烧器说明书徐州福尼燃烧控制研究院有限公司二○一○年十月前言_____________________________________________________________________注意感谢您使用徐州福尼燃烧控制研究院有限公司生产的FRQ-2DF型燃烧器。
本手册作为产品完整而必要的一部分提供给用户。
本手册所述内容不仅适用于用户，也可为产品的安装和检修人员提供参考。
关于设备的安装、操作和维护的详细信息，我们建议您仔细阅读。
请妥善保存本手册，以备参考。
_____________________________________________________________________内容介绍:本手册介绍了FRQ-2DF型双燃料燃烧器的结构、特点、安装、操作、维护以及故障处理。
读者对象：本手册适合下列人员阅读：设备安装人员、操作人员、维护人员等。
一、用途及特点FRQ-2DF型系列双燃料燃烧器是徐州福尼燃烧控制研究院有限公司设计开发的节能燃烧设备，它可在工业锅炉、电站锅炉及其它工业窑炉中广泛应用。
FRQ-2DF型双燃料燃烧器能实现助燃风与燃料按比例调节，使燃烧更为稳定可靠，实现全自动运行。
它具有结构紧凑、燃烧稳定、调节比大、噪音低、可内设点火枪和火焰检测报警系统；火焰铺展性好、燃烧完全、燃烧易于控制等特点。
二、主要性能及技术参数1.燃烧器功率：18.5MW/台2.燃烧器调节比：5:13.燃料油参数：油压（枪前油压）：1.0～1.2Mpa油枪出力：每台燃烧器1450kg/h雾化方式：蒸汽雾化4.雾化吹扫蒸汽：雾化蒸汽设计流量：300Kg/h雾化蒸汽设计压力（燃烧器前表压）：1.0MPa5.燃料气（干气）：燃气流量：每台燃烧器2000 Nm3/h燃气气压力（进阀组前）：25Kpa燃气温度：常温6.助燃风助燃风温度：常温助燃风压：3500～4500Pa助燃风量：～20000Nm3/h7.点火燃气；点火燃气：干气点火燃气压力：10KPa点火燃气流量：100Nm3/h三、燃烧器及主要配置介绍1.燃烧器燃烧器为双燃料型燃烧器，主要由燃烧器本体、配风器、稳焰装置、燃油喷枪、燃油火检、燃气火检、主气嘴、点火长明灯等组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
燃烧机
操作说明书
内容：
DCM-10～DCM-60 燃烧机基本规范及特性
燃烧机各部名称
使用方法及操作顺序
异常时的检查方法
火炎状态与颜色
燃烧机发热量控制示意图 定期维修与保养
DCM-10～DCM-60 燃烧机基本规范及特性
正英 SHOEI的DCM-10～DCM-60瓦斯燃烧机，
大，小火比例 ( TURN DOWN RATIO ) 20 : 1
✧点火方式
使用点火变压器，间歇点火方式。
✧操作方法
由温度控制比例马达（CONTROL MOTOR）作火焰强弱之控制。
特性：
1．燃烧安定应用范围广。
2．点火器结构简单，动作可靠。
3．主燃烧部分能进行高–低–关控制。
4．设计有安全可靠的火焰检测器。
5．设计有2mm厚的高强度空气反射板。
6．箱体采用强度高的不锈钢材料。
燃烧机各部分名称
（详见“DCM燃烧机配管原理图”）
DCM 燃烧机之使用方法及操作顺序
1、瓦斯热风装置安装可考虑以下两种方式：
Α、吸引方式
将循环热风吸入送入炉内之方式，循环风车在火焰之后方，通常称为使
用负压。
Β、押入方式
将循环热风吹出送入炉內之方式，循环风车在火炎之前方，通常称为
使用正压。
2、一般在大容量時，母火燃烧器在主燃烧器点着火，以主燃烧器检查火炎，
然后熄灭母火燃烧器。
3、准备
Ａ、循环风车、燃烧风车及温度控制器控制线路，请确认接好。
Ｂ、瓦斯配管時勿洩漏，須确实依正确方法配管，必要時请检查是否有漏气发生。
（简单的方式，就是用肥皂泡沫水在连接处检查之。
）
Ｃ、请确认循环风车与燃烧风车之转向是否正确。
Ⅰ、循环风车：
直接起动：11kw以下可直接起动。
请确认运转皮帶之方向是否正确。
若不是時，请先将电源切断，将循环风车之接线（U．V.
W）三条中之任意两条对调即可。
Ｙ－△起動：同上，若运转方向不同時，请先将控制箱总电源切断，
然后将电磁接触器上方之无熔丝开关（NFB）之三条中
之任意两条对调即可。
Ⅱ、燃烧风车：
同循环风车之直起动。
请用手指触摸马达軸心之方向，应该为“逆時
针方”若不是時，请将控制箱中之燃烧风车之电磁接触器接线三条中
之任意两条对调即可。
4、起动运转
请依下列程序运转
＜点火＞
1)瓦斯來源开启。
（【瓦斯压力正常】灯亮）
2)打开控制盘之操作电源。
（ AC 220V±10V ）
3)押【循环风车 ON】指示灯亮。
4)押【燃烧风车 ON】指示灯亮。
（【空气压力正常】灯亮）
5)【瓦斯压力】与【空气压力】正常后，运转【准备完成】灯亮。
6)押【燃烧机 ON】指示灯亮，运转准备完成灯灭。
ａ）约34秒后，R4750B或RA890F ( PROTECT RELAY ) 道引【点火】器点火星及【母火】电磁阀同時开启约3～5 秒动作時间。
ｂ）点火后若有着火時，则火焰检知棒传回讯号，检知无误時，则母火电磁阀继续保持而5秒后开启主火电磁阀而【著火】，若点火不着火時，
母火电磁阀关闭，【熄火】灯亮，警报同時输出。
7)请设定温度控制器至所需的温度。
（請參考DC1040温度控制器说明书 ) ＜熄火＞
如(6)之动作而未着火時，请押【燃烧机OFF】钮，然后警报停止。
其次请轻押控制盘內之燃烧控制器（R4750B/RA890F）之复位按钮数次，然後再做点火动作，经2～3次这种操作后仍无法着火時，请依〝异常時的检查方法〞理。
＜停止運轉＞
１．押下【燃烧机OFF】钮。
２．押下【燃烧风车OFF】钮。
（空气压力正常灯灭）
３．押下【循环风车OFF】钮。
（请在无负荷运转至热风温度降至 100℃以下为止，再关闭循环风车，或可用【定時停止运转】钮来设定之。
）
４．关闭瓦斯来源。
５．将【操作电源】切至OFF位置。
异常時的检查方
点火：燃烧不完全的时候，请依下列检查方法
将瓦斯来源打开。
火焰状态与颜色
A、火焰状态
B、火焰颜色
(a) 呈黄色（瓦斯过多或空气太少）
（1）比例阀失衡，燃烧风车是否空转。
（2）调整器压力异常，有过高现象。
（b）呈紫色（瓦斯过少或空气太多）
（c）呈束状，正常火焰
内焰水蓝色。
外焰粉红色。
1．三段式火焰由电磁阀控制。
2．比例式时火焰成无段式伸缩，由控制马达控制长短。
燃烧机发热量示意图
GAS
CONTROL MOTOR
BUTTERFLY VALVE 开
关
定期保养与检查。
