传感器复习提纲
2010《热工仪表》第一二章复习
2010《热工仪表》复习提纲一第一章绪论部分一、选择1. 传感技术，同计算机技术和( C )，被列为现代信息技术的三大支柱。
A:汽车制造技术B:建筑技术C:通信技术D:测量技术2. 随着人们对各项产品技术含量的要求的不断提高，传感器也朝向智能化方面发展，其中，典型的传感器智能化结构模式是( B )A:传感器＋通信技术B:传感器＋微处理器C:传感器＋计算机D:传感器＋多媒体技术3. 近年来，仿生传感器的研究越来越热，其主要就是模仿人的( D )的传感器。
A:视觉器官B:听觉器官C:嗅觉器官D:感觉器官4 若将计算机比喻成人的大脑，那么传感器则可以比喻为( B )5 A:眼睛B:感觉器官C:手D:皮肤6. 传感器在工作过程中，必须满足一些基本的物理定律，其中包含（ABCD ）。
A:守恒定律B:电磁场的感应定律C:欧姆定律D:胡克定律7. 传感技术是一个汇聚物理、化学、材料、器件、电子、生物工程等多类型交叉学科，涉及多方面的综合技术，包括（ABC ）等方面。
A:传感检测原理B:传感器件设计C:传感器的开发和应用D:传感器的销售和售后服务二、填空题1、测量的三要素是（测量单位）、（测量方法）和（测量设备与仪器）。
2、无论简单仪表还是复杂仪表，其部件按功能可分为（传感器）、（变送器）和（显示装置）三个环节，它们之间用信号线路联系。
3、测量仪表中，现代科学技术所能达到的最高准确度等级是（国家基准器具）。
4、仪表测量中的五大参数是（温度）、（压力）、（物位）、（流量）、（在线分析）。
第二章温度测量一、选择题1. 温度传感器是一种将温度变化转换为___D__变化的装置。
A:电流B:电阻C:电压D:电量2. 自19世纪发现热电效应以来，热电偶被越来越广泛地用来测量___A___范围内的温度，根据需要还可以用来测量更高或更低的温度。
A:100一1300℃B:100一1200℃C:100一1100℃D:100一1000℃3. 下面对热电极极性阐明正确的是___C__。
同济大学浙江学院电气测试复习提纲
第1章测试技术基础知识1.1 电磁量测试基础包括：电参数的测量，磁参数的测量，电路元件参数的测量电气设备中常用非电量的测量,非电量测量.1.1.1测试方法1直接测量2间接测量3组合测量表1.1.1 SI基本单位（后三个）1.1.2测试结果表示1.1.3测试发展过程和趋势1.1.4电学量和电学基准1.2.1传感器的概述图1.2.1 传感器组成框图1.2.2传感器分类:(构成原理;能量转换情况;其它)1.2.3传感器的特性1.2.3.1传感器的静态特性1线性度2灵敏度3迟滞4重复性1.2.3.2传感器的动态特性是指在测量随时间变化的动态非电量时传感器输出与输入之间的关系,即传感器的输出对随时间变化的输入量的反应能力。
1瞬态响应特性一阶传感器的单位阶跃响应二阶传感器的单位阶跃响应图1.2.6一阶传感器的单位阶跃响应图1.2.7二阶传感器的单位阶跃响应图1.2.8二阶传感器的动态性能指标1.3.1测量误差的概念和分类1.3.1.1有关测量技术中的部分名词1等精度测量2非等精度测量3真值4实际值5标称值6示值7测量误差1.3.1.2测量误差的分类：1系统误差2随机误差3粗大误差1.3.2精度反映测量结果与真值接近程度的量。
可分为：（具体区分及差别，多选题）1准确度：2精密度：3精确度：1.3.3测量误差的表示方法1绝对误差2相对误差：（1）实际相对误差；示值相对误差；（3）满度（引用）相对误差。
例1.3.1，其中卷题。
3粗大误差第2章比较式电测仪表2.1 直流电位差计比较式测量仪表分补偿测量仪和电桥测量仪表，补偿测量仪表有全补偿和差值补偿两种2.1.1直流电位差计的补偿原理直流电位差计分定阻交流式和定流变阻式两种图2.1.1定阻变流式电位差计原理电路图2.1.2定流变阻式电位差计原理电路2.1.2直流电位差计的分类和主要技术指标表2.1.1几种国产直流电位差计的主要技术指标2.1.3直流电位差计的应用图2.1.3用电位差计测量高电压图2.1.4用电位差计测电流图2.1.5用电位差计校正电流表图2.1.6用电位差计校正电压表2.2.1直流单臂电桥2.2.2直流单臂电桥的误差公式2.2.3直流双臂电桥图2.2.2直流双臂电桥的原理电路图2.2.3直流双臂电桥星形等效电路2.3.1交流电桥的工作原理2.3.3实用交流电桥举例1西林电桥2麦氏电桥3海氏电桥4欧文电桥5文氏电桥第3章电子式电测仪表3.1.1电子示波器的基本结构1示波管2扫描方式3触发方式4双踪显示3.2.3两个同频信号相位差的测量（了解）1直接测量法2李萨育图形法3.3.1取样示波器3.4.2数字存储示波器的信号采集技术3.4.3数字存储示波器的波形显示技术1点显示法2线性插值法3正弦插值法4改进型正弦插值法3.4.5数字存储示波器的主要性能指标1最高采样速率2存储带宽BW第4章数字化电测仪表4.2.1电子计数器的原理图4.2.1电子技术器原理框图4.2.2用电子计数器测量频率4.2.3用电子计数器测量周期图4.2.2测量频率的波形图图4.2.3测量信号周期的原理框图图4.2.4测量信号周期的波形图4.2.4时间间隔的测量4.3.1 相位测量原理4.3.2 相位-时间式数字相位计图4.3.3，图4.3.4给图,测量公式推导及二个闸门的原因;或画出图。
传感器技术知识点
1-1衡量传感器静态特性的主要指标。
说明含义。
1、线性度——表征传感器输出-输入校准曲线与所选定的拟合直线之间的吻合（或偏离）程度的指标。
2、回差（滞后）—反应传感器在正（输入量增大）反（输入量减小）行程过程中输出-输入曲线的不重合程度。
3、重复性——衡量传感器在同一工作条件下，输入量按同一方向作全量程连续多次变动时，所得特性曲线间一致程度。
各条特性曲线越靠近，重复性越好。
4、灵敏度——传感器输出量增量与被测输入量增量之比。
5、分辨力——传感器在规定测量范围内所能检测出的被测输入量的最小变化量。
6、阀值——使传感器输出端产生可测变化量的最小被测输入量值，即零位附近的分辨力。
7、稳定性——即传感器在相当长时间内仍保持其性能的能力。
8、漂移——在一定时间间隔内，传感器输出量存在着与被测输入量无关的、不需要的变化。
9、静态误差（精度）——传感器在满量程内任一点输出值相对理论值的可能偏离（逼近）程度。
1-2计算传感器线性度的方法，差别。
1、理论直线法：以传感器的理论特性线作为拟合直线，与实际测试值无关。
2、端点直线法：以传感器校准曲线两端点间的连线作为拟合直线。
3、“最佳直线”法：以“最佳直线”作为拟合直线，该直线能保证传感器正反行程校准曲线对它的正负偏差相等并且最小。
这种方法的拟合精度最高。
4、最小二乘法：按最小二乘原理求取拟合直线，该直线能保证传感器校准数据的残差平方和最小。
1-3什么是传感器的静态特性和动态特性？为什么要分静和动？（1）静态特性：表示传感器在被测输入量各个值处于稳定状态时的输出-输入关系。
动态特性：反映传感器对于随时间变化的输入量的响应特性。
（2）由于传感器可能用来检测静态量（即输入量是不随时间变化的常量）、准静态量或动态量（即输入量是随时间变化的变量），于是对应于输入信号的性质，所以传感器的特性分为静态特性和动态特性。
1—4 传感器有哪些组成部分？在检测过程中各起什么作用？答：传感器通常由敏感元件、传感元件及测量转换电路三部分组成。
复习提纲

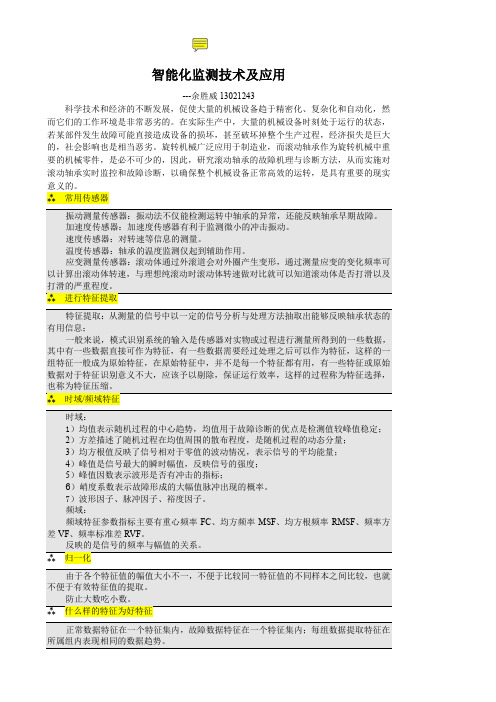

智能化监测技术及应用---余胜威13021243科学技术和经济的不断发展，促使大量的机械设备趋于精密化、复杂化和自动化，然而它们的工作环境是非常恶劣的。
在实际生产中，大量的机械设备时刻处于运行的状态，若某部件发生故障可能直接造成设备的损坏，甚至破坏掉整个生产过程，经济损失是巨大的，社会影响也是相当恶劣。
旋转机械广泛应用于制造业，而滚动轴承作为旋转机械中重要的机械零件，是必不可少的，因此，研究滚动轴承的故障机理与诊断方法，从而实施对滚动轴承实时监控和故障诊断，以确保整个机械设备正常高效的运转，是具有重要的现实意义的。
常用传感器振动测量传感器：振动法不仅能检测运转中轴承的异常，还能反映轴承早期故障。
加速度传感器：加速度传感器有利于监测微小的冲击振动。
速度传感器：对转速等信息的测量。
温度传感器：轴承的温度监测仅起到辅助作用。
应变测量传感器：滚动体通过外滚道会对外圈产生变形，通过测量应变的变化频率可以计算出滚动体转速，与理想纯滚动时滚动体转速做对比就可以知道滚动体是否打滑以及打滑的严重程度。
进行特征提取特征提取：从测量的信号中以一定的信号分析与处理方法抽取出能够反映轴承状态的有用信息；一般来说，模式识别系统的输入是传感器对实物或过程进行测量所得到的一些数据，其中有一些数据直接可作为特征，有一些数据需要经过处理之后可以作为特征，这样的一组特征一般成为原始特征，在原始特征中，并不是每一个特征都有用，有一些特征或原始数据对于特征识别意义不大，应该予以剔除，保证运行效率，这样的过程称为特征选择，也称为特征压缩。
时域/频域特征时域：1）均值表示随机过程的中心趋势，均值用于故障诊断的优点是检测值较峰值稳定；2）方差描述了随机过程在均值周围的散布程度，是随机过程的动态分量；3）均方根值反映了信号相对于零值的波动情况，表示信号的平均能量；4）峰值是信号最大的瞬时幅值，反映信号的强度；5）峰值因数表示波形是否有冲击的指标；6）峭度系数表示故障形成的大幅值脉冲出现的概率。
传感器知识点总结
小知识点总结：1.传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成。
其中，敏感元件是指传感器中直接感受被测量的部分，转换元件是指传感器能将敏感元件输出转换为适于传输和测量的电信号部分。
2.传感器的静态特性：线性度、迟滞、重复性、分辨率、稳定性、温度稳定性和多种抗干扰能力3.电阻式传感器的种类繁多，应用广泛，其基本原理是将被测物理量的变化转换成电阻值的变化，再经相应的测量电路而最后显示被测量值的变化。
4.电位器通常都是由骨架、电阻元件及活动电刷组成。
常用的线绕式电位器的电阻元件由金属电阻丝绕成。
5.电阻丝要求电阻系数高，电阻温度系数小，强度高和延展性好，对铜的热电动势要小，耐磨耐腐蚀，焊接性好。
6.电阻应变片的工作原理是基于电阻应变效应，即在导体产生机械变形时，它的电阻值相应发生变化。
7.金属电阻应变片分金属丝式和箔式。
箔式应变片横向效应小。
8.电阻应变片除直接用来测量机械仪器等应变外，还可以与某种形式的弹性敏感元件相配合，组成其他物理量的测试传感器。
9.电感式传感器是利用线圈自感或互感的变化来实现测量的一种装置。
可以用来测量位移、振动、压力、流量、重量、力矩、应变等多种物理量。
10.电感式传感器的核心部分是可变自感或可变互感。
11.变压器式传感器是将非电量转换为线圈间互感M的一种磁电机构，很像变压器的工作原理，因此常称变压器式传感器。
这种传感器多采用差分形式。
12.金属导体置于变化着的磁场中，导体内就会产生感应电流，称之为电涡流或涡流。
这种现象称为涡流效应。
涡流式传感器就是在这种涡流效应的基础上建立起来的。
13.电容式传感器是利用电容器原理，将非电量转换成电容量，进而实现非电量到电量的转化的一种传感器。
14.电容式传感器可以有三种基本类型，即变极距型（非线性）、变面积型（线性）和变介电常数型（线性）。
15.霍尔式传感器是利用霍尔元件基于霍尔效应原理而将被测量、如电流、磁场、位移、压力等转换成电动势输出的一种传感器。
传感器知识点
传感器技术复习指南1.传感器：能感受规定的被测量并按照一定的规律将其转换成可用输出信号的器件或装置。
也叫变换器、检测器、探测器。
2.组成：敏感元件：指传感器中能直接感受（或响应）和检出被测对象的待测信息（非电量）的部分。
3.转换元件：指传感器中能将敏感元件所感受（或响应）出的信息直接转换成有用信号（一般为电信号）的部分。
4.其他辅助元件：包括信号调节与转换电路及其所需的电源。
信号调节与转换电路：能把传感元件输出的电信号转换为便于显示、记录、处理、和控制的有用电信号的电路。
5.分类：按工作原理（应变式、热电式、压电式）、被测量、敏感材料、能量的关系、其他（用途、学科、功能和输出信号的性质）分。
6.数学模型（从传感器的静态输入—输出关系和动态输入—输出关系建立）(1)静态模型：多项式(2)动态模型：微分方程和传递函数7.传感器（或测量设备）的输入—输出关系特性是传感器的基本特性。
衡量传感器静态特性的主要技术指标：线性度、测量的范围和量程、迟滞、重复性、灵敏性、分辨力和阈值、稳定性、漂移、静态误差.8.动态：阶跃响应和频率响应.9.标定：对新研制或生产的传感器进行全面的技术检定。
方法：利用标准仪器产生已知的非电量（如标准力、压力、位移等）作为输入量，输入到待标定的传感器中，然后将传感器的输出量与输入的标准量进行比较，获得一系列校准数据或曲线。
10.校准：将传感器在使用中或储存后进行的性能复测。
11.提高传感器性能的方法：非线性校正、温度补偿、零位法、微差法、闭环技术、平均技术、差动技术，以及采用屏蔽、隔离与抑制干扰措施等。
12.精确度：随机误差和系统误差都小；精密度：随机误差小；准确度：系统误差小。
储备知识：（1） 精确度：是精密度与准确度两者的总和，精确度高表示精密度和准确度都比较高。
在最简单的情况下，可取两者的代数和。
机器的常以测量误差的相对值表示。
与精确度有关指标：精密度、准确度和精确度(精度)（2）精密度：说明测量传感器输出值的分散性，即对某一稳定的被测量，由同一个测量者，用同一个传感器，在相当短的时间内连续重复测量多次，其测量结果的分散程度。
传感器原理与应用复习范围
绪论一、传感器：将各种非电量（包括物理量、化学量、生物量等），按照一定的规律转换成便于处理和传输的另一种物理量（一般为电量）的装置。
二、传感技术：是利用各种功能材料实现信息检测的一门应用技术，是检测（传感）原理、材料科学、工艺加工等三要素的最佳结合。
三、传感器的组成：传感器一般有敏感元件、转换原件和测量电路三部分组成，有事还需要加辅助电源。
四、传感器分类：1.按输入量分类如输入量分别为温度、压力、位移、速度、加速度、湿度等非电量时，则相应的传感器称为温度传感器、压力传感器、位移传感器、速度传感器、加速度传感器、湿度传感器等。
2.按测量原理分类现有传感器的测量原理主要是基于电磁原理和固体物理学理论。
如根据变电阻的原理，相应的有电位器式、应变式传感器；根据变磁阻的原理，相应的有电感式、差动变压器式、电涡流式传感器；根据半导体有关理论，则相应的有半导体力敏、热敏、光敏、气敏等固态传感器。
3.按结构型和物性型分类所谓结构型传感器，主要是通过机械结构的几何形状或尺寸的变化，将外界被测参数转换成相应的电阻、电感、电容等物理量的变化，从而检测出被测信号，这种传感器目前应用的最为普遍。
物性型传感器则是利用某些材料本身物理性质的变化而实现测量，它是以半导体、电介质、铁电体等作为敏感材料的固态器件。
五、传感器的发展趋向1.传感器的固态化，2、传感器的集成化和多功能化3.传感器的图像化4.传感器的智能化第1章传感器的一般特性§1-1 传感器的静态特性传感器在被测量的各个值处于稳定状态时，输出量和输入量之间的关系称为静态特性。
传感器静态特性的主要指标有以下几点：一、线性度(非线性误差)在规定条件下，传感器校准曲线与拟合直线间最大偏差与满量程(F·S)输出值的百分比称为线性度。
二、灵敏度传感器的灵敏度指到达稳定工作状态时输出变化量与引起此变化的输入变化量之比。
线性传感器校准曲线的斜率就是静态灵敏度K。
传感器与检测技术知识点概括
1、传感器是能感受被测量并按照一定规律转换成可用输出信号的器件或装置。
2、传感器通常由直接响应于被测量的敏感元件、产生可用信号输出的转换元件、以及相应的信号调节转换电路组成。
3、要实现不失真测量，检测系统的幅频特性应为常数4、传感器静态特性是指传感器在被测量的各个值处于稳定状态时，输出量和输入量之间的关系称为传感器的静态特性。
5，测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨率、灵敏度、漂移、稳定性、温度稳定性、各种抗干扰稳定性等。
（请写出反映传感器的五种性能指标，及写出三种解释传感器指标？精度、分辨率、灵敏度、线性度、迟滞。
反映传感器准确度的指标是精度，反映传感器灵敏度的指标是灵敏度，反映传感器稳定性的指标是迟滞）6，传感器对随时间变化的输入量的响应特性叫传感器动态性。
7，动态特性中对一阶传感器主要技术指标有时间常数。
动态特性中对二阶传感器主要技术指标有固有频率、阻尼比。
8，从时域（延迟时间，上升时间，响应时间，超调量）和频域（幅频特性，相频特性）两个方面分别采用瞬态响应法和频率响应法来分析动态特性。
9，幅频特性是指传递函数的幅值随被测频率的变化规律，相频特性是指传递函数的相角随被测频率的变化规律。
传感器中超调量是指超过稳态值的最大值A（过冲）与稳态值之比的百分数。
电阻式传感器10，金属材料的应变效应是指金属材料在受到外力作用时，产生机械变形，导致其阻值发生变化的现象叫金属材料的应变效应。
11，半导体材料的压阻效应是半导体材料在受到应力作用后，其电阻率发生明显变化，这种现象称为压阻效应。
12，金属丝应变片和半导体应变片比较其相同点是它们都是在外界力作用下产生机械变形，从而导致材料的电阻发生变化。
13，金属丝应变片和半导体应变片比较其不同点是金属材料的应变效应以机械形变为主，材料的电阻率相对变化为辅；而半导体材料则正好相反，其应变效应以机械形变导致的电阻率的相对变化为主，而机械形变为辅。
传感器主要知识点
1.传感器定义传感器是一种以一定的精确度把被测量转化为与之有确定对应关系的、便于精确处理和应用的另一种量的测量装置或系统。
静态特性指传感器在输入量的各个值处于稳定状态时的输出与输入的关系，即当输入量是常量或变化极慢时，输出和输入的关系。
动态特性输入量随时间动态变化时，传感器的输出也随之变化的回应特性。
扩展一阶环节微分方程为a1dtdy +a0y=b0x 令τ=a1／a0为时间常数，K=b0／a0为静态灵敏度即（τs+1）y=Kx 频率特性y （j ω）／x （j ω）=K ／（j ωτ+1）.课后习题1-10 2.金属的电阻应变效应：导体或半导体在受到外力的作用下，会产生机械形变，从而导致其电阻值发生变化的现象。
应变式电阻传感器主要由电阻应变计、弹性元件和测量转换电路三部分构成；被测量作用在弹性元件上，弹性元件作为敏感元件，感知由外界物理量（力、压力、力矩等）产生相应的应变。
3.实际应用中对应变计进行温度补偿的原因，补偿方法及其优缺点原因：由于环境温度所引起的附加的电阻变化与试件受应变所造成的电阻变化几乎在相同的数量级上，从而产生很大的测量误差。
补偿方法：A 自补偿法a 单丝自补偿法优点是结构简单，制造使用方便，成本低，缺点是只适用于特定的试件材料，温度补偿范围也狭窄。
b 组合式补偿法优点是能达到较高精度的补偿，缺点是只适用于特定的试件材料。
B 线路补偿法a 电桥补偿法优点是结构简单，方便，可对各种试件材料在较大温度范围内进行补偿。
缺点是在低温变化梯度较大的情况下会影响补偿效果。
b 热敏电阻补偿法补偿良好。
C 串联二极管补偿法可补偿应变计的温度误差。
4.变隙式电感传感器的结构、工作原理、输出特性及其差动变隙式传感器的优点由线圈、铁芯和衔铁构成；在线圈中放入圆柱形衔铁当衔铁上下移动时，自感量将相应变化，构成了电感式传感器输出函数为L=ω2μ0S0／2δ 其中μ0为空气的磁导率，S0为截面积，δ为气隙厚度。
五年级下册信息期末复习提纲
五年级信息下学期知识点整理第15课机灵的老鼠1、光敏传感器是能感受光的亮度并转换成电信号的传感器。
2、光敏传感器接在Arduino主控板的模拟端口上，所获取的值是模拟值。
3、Arduino主控板是一款开源硬件板，它能通过各种各样的传感器来感知环境，控制灯光、马达和其他装置。
它包括数字接口D0-D13，模拟接口A0-A5。
4、使用杜邦线将光敏传感器上的A0连接到主控板的A2。
第16课滑杆接球1、滑杆传感器又称滑动电位器，通常由电阻体和可移动的电刷组成，通过移动滑块得到不同的电阻值。
2、滑杆日常有许多应用，如调音台上的音量调节按钮等。
3、使用滑杆传感器准确控制舞台上“网兜”左右运动的方向。
4、确定角色水平移动位置计算方法：当前模拟值*480/1024+(-240)。
-240指舞台x轴最左边坐标值，480指舞台左边到右边的长度。
5、滑杆传感器连接模拟口（A)0。
第17课小猫抓鱼1、摇杆传感器是由2个电位器和1个按钮开关组成的。
拨动电位器，使阻值发生变化，从而改变输出电压。
2、摇杆可以朝上下左右4个方向拨动，利用拨动摇杆传感器时获得的不同模拟值，可以控制“小猫”角色的移动。
3、使用杜邦线，将摇杆传感器上的X、Y分别接在主控板的模拟口A2和A3上。
4、当水平位置获取值大于600时，小猫向右移动，小于400时，小猫向左移动。
当垂直位置获取值大于600时，小猫向上移动，小于400时，小猫向下移动。
第18课弹奏音乐1、超声波是一种频率高于20000赫兹的声波，它的方向性好、穿透力强，易于获得较集中的声能。
在水中也能进行远距离的传播，可用于测距、测速、清洗、焊接、碎石、杀菌消毒。
2、超声波传感器根据发出超声波与接收到超声波的时间差，可以计算出超声波传感器与物体之间的距离。
3、使用杜邦线，将超声波传感器上的E、T分别接在主控板的数字口D10和D11上。
4、xDing软件通过超声波传感器检测不同的距离，弹奏出不同的音乐。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、选择题
1
、某采购员分别在三家山商店购买100KG大米、10KG苹果、1KG巧克力，发
现均缺少约0.5KG，但该购物员对巧克力的商店意见最大，在这个例子中，产生
此心理作用的主要因素是 。
A、绝对误差 B、示值相对误差 C、满度相对误差 D、精
度等级
2、在选购线性仪表时，必须在同一系数的仪表中选择适当的量程。这时必须考
虑到应尽量选购使选购的仪表量程为欲测量的 C 左右为宜。
A、3倍 B、10倍 C、1.5倍 D、0.75倍
3、用万用表交流电压档（频率上限为5KHz）测量100KHz、10V左右的高频电
压，发现示值不到2V，该误差属于 D 。用该表直流电压档测量5号干电
池电压，发现每次示值均为1.8V，该误差属于 A 。
A、系统误差 B、粗大误差 C、随机误差 D、动态误差
4、电子称中所使用的应变片应选择 B 应变片；为提高集成度，测量气体压
力应选择（D）
A、金属丝式 B、金属箔式 C、电阻应变仪 D、固态压阻式
传感器
6、应变测量中，希望灵敏度高、线性好、有温度自补偿功能，应选择 C 测
量转换电路。
A、单臂半桥 B、双臂半桥 C、四臂全桥
7、在使用测谎仪时，被测试人由于说谎、慌张而手心出汗，可用 D 传感器
来检测。
A、应变片 B、热敏电阻 C、气敏电阻 D、湿敏电阻
8、欲测量极微小的位移，应选择 A 电感传感器。希望线性好、灵敏度高、
量程为1mm左右、分辨力为1um左右，应选择 自感传感器。
A、变隙式 B、变面积式 C、螺线管式
9、螺线管式自感传感器采用差动结构是为了 。
A、加长线圈的长度从而增加线性范围 B、提高灵敏度。减少温漂
C、降低成本 D、增加线圈对衔铁的吸引力
10、自感传感器或差动变压器采用相敏检波电路最重要的目的是为了 。
A、提高灵敏度 B、将输出的交流信号转换成直流信号
C、使检波后的直流电压能反映检波前甲流信号的相位和幅度
11、电涡流接近开关可以利用电涡流原理检测出 的靠近程度。
A、人体 B、液体 C、黑色金属零件 D、塑料零件
12、当电涡流线圈靠近非磁性导体（铜）板材后，线圈的等效电感L ，
调频转换电路的输出频率f 。
A、不变 B、增大 C、减小
13、在两片间隙为1mm的两块平行极板的间隙中插入 ，可测得最大的电
容量。
A、塑料薄膜 B、干的纸 C、湿的纸 D、玻璃薄片
14、将超声波（机械振动波）转换成电信号是利用压电材料的 ；蜂鸣器
中发出的“嘀......嘀......”声的压电片发声原理是利用压电材料的 。
A、应变效应 B、电涡流效应 C、压电效应 D、逆压电效应
15、动态力传感器中两片压电片多采用 接法，可增大输出电荷量；在电
子打火机和煤气灶点火装置中，多片压电片采用 接法，可输出电压达上
万伏，从而产生电火花。
A、串联 B、并联 C、既串联又并联
16、超声波频率越高， 。
A、波长越短，指向角越小，方向性越好
B、波长越长，指向角越大，方向性越好
C、波长越短，指向角越大，方向性越好
D、波长越短，指向角越小，方向性越差
17、单晶直探头发射超声波时，是利用压电晶片的 ，而接收超声波是利
用压电晶片的 ，发射在 ，接收在 。
A、压电效应 B、逆压电效应 C、电涡流效应 D、先 E、后 F、
同时
18、对处于钢板深部的缺陷宜采用 探伤；对处于钢板表面的缺陷宜采用
探伤。
A、电涡流 B、超声波 C、测量电阻值
19、以下四种传感器中，属于四端元件的是 。
A、应变片 B、压电晶片 C、霍尔元件 D、热敏电阻
20、公式Eh=KhIBcos@中的角@是指 。
A、磁力线与霍尔薄片平面之间的夹角
B、磁力线与霍尔元件内部电流方向的夹角
C、磁力线与霍尔薄片的垂线之间的夹角
D、磁力线与霍尔薄片的垂线之间的夹角
21、霍尔元件采用恒流源激励是为了 。
A、提高灵敏度 B、克服温漂 C、减少不等位电势
22、减小霍尔元件的输出不等位电动势的方法是 。
A、减小激励电流 B、减小磁感应强度 C、使用电桥调零电位器
23、 的数值越大，热电偶的输出热电动势就越大。
A、热端直径 B、热端和冷端温度 C、热端和冷端温差 D、热电极的电
导率
24、在热电偶测温回路中经常使用补偿导线的最主要的目的是 。
A、补偿热电偶冷端热电势的损失 B、起冷端温度补偿的作用
C、将热电偶冷端延长到远离高温区的地方 D、提高灵敏度
25、在实验室中测量金属的熔点时，冷端温度补偿采用 ，可减小测量误
差；而在车间，用带微机的数字式测温仪表测量炉膛的温度时，应采用
较为妥当。
A、计算修正法 B、仪表机械零点调整法 C、冰浴法 D、冷端补偿器法（电
桥补偿法）
26、晒太阳取暖利用了 ；人造卫星的光电池板利用了 ；植物的生长利
用了 。
A、光电效应 B、光化学效应 C、光热效应 D、感光效应
27、蓝光的波长比红光 ，相同光通量的蓝光能量比红光 。
A、大 B、小 C、长 D、短
28、光敏二极管属于 ，光电池属于 。
A、外光电效应 B、内光电效应 C、光生伏特效应
29、光敏二极管在测光电路中应处于 偏置状态，而光电池通常处于
偏置状态。
A、正向 B、反向 C、零
30、温度上升，光敏电阻、光敏二极管、光敏三极管的暗电流 。
A、上升 B、下降 C、不变
31、欲利用光电池驱动电动车，需将数片光电池 以提高输出电压，再将几组
光电池 起来，以提高输出电流。
A、串联，并联 B、串联，串联 C、并联，串联 D、并联，并联
二、简答题
1、欲测240v左右的电压，要求测量示值相对误差的绝对值不大于0.6%，问：
若选用量程为250v电压表，其精度应选哪一级？若选用量程为300v和500v的
电压表，应选哪一级？0.5、0.2、0.2
三、概念
应变效应:导体或半导体材料在外界力的作用下，会产生机械波形，其电阻值也
将随着发生变化，这种现象称为应变效应。
电涡效应工作原理：根据法拉第电磁感应器定律，金属导体置于变化的磁场中时，
导体表面就会有感应电流产生。
螺线管式电感传感器
传感器工作时，衔铁在线圈中深入长度的变化将引起螺线管电感量的变化。
对于长螺线管（l>>r），当衔铁工作在螺线管的中部时，可以认为线圈内磁场强度
是均匀的。此时线圈电感量L与衔铁插入深度l大致成正比
根据物理学中的伯努利定律，管道中流体流速越高，压强（在工业中俗称压力）
就越小。
某些电介质在沿一定方向上受到外力的作用而变形时，内部会产生极化现象，同
时在其表面上产生电荷，当外力去掉后，又重新回到不带电的状态，这种现象称
为压电效应。
在电介质的极化方向上施加交变电场或电压，它会产生机械变化，当去掉外加电
场时，电质变形随之消失，这种现象称为逆压电效应。
霍尔元件工作原理：在激励电流端通入电流I，并将薄片置于垂直薄片的磁场中，
设磁场强度为B，这时电子（运动方向与电流方向相反）将受到洛伦兹力FL的
作用，向内侧偏移，该侧形成电子的堆积，从而在薄片的c、d方向产生电场E。
随后的电子一方面受到洛伦兹力FL的作用，另一方面又同时受到该电场力FE的
作用。
公式：E=KIBcosθ可知，霍尔电动势与输入电流I、磁感应强度B成正比，且当
B的方向改变时，霍尔电动势的方向也随着变化。
两种不同材料的导体A和B组成的闭合回路，当两个结点温度不相同时，回路中
将产生电动势，这种现象称为热电效应。
如果热电偶两结点温度相同，则回路总的热电动势必然等于零。两结点温差越大，
热电动势越大。
在光线的作用下能使电子逸出物体表面的现象称为外光电效应。
在光线的作用下能使物体的电阻率改变的现象称为内光电效应。
在光线的作用下，物体产生一定方向电动势的现象称为光生伏特效应。
光电池能将入射光能量转换成电压和电流属于光生伏特效应元件。从信号检测角
度来看，光电池作为一种能自发电型的光电传感器，可用于检测光的强弱，以及
能引起光强变化的其他非电量。
当测量与光照度成正比的其它非电量时，应把光电池作为电流源来使用；当被测
量非电量是开关电量时，可以把光电池作为电压源来使用。
