应用Mimics和HyperMesh软件建立人体下颌骨三维有限元模型
舌侧矫治内收下前牙的三维有限元建模及验证
舌侧矫治内收下前牙的三维有限元建模及验证杨金刚;蔡留意;张月兰【摘要】多层螺旋计算机体层摄影(CT)扫描获取志愿者的下颌CT图像,通过Mimics 20.0、Geomagic studio 2014、Unigraphics NX 10.0及Ansys Workbench 18.2软件的综合使用,建立了2个包含下颌骨、下牙列、牙周膜、舌侧托槽、弓丝、微种植体、牵引钩等的个体化舌侧矫治内收下前牙阶段的三维有限元模型(3-D FEMs).对模型初步加载工况进行验证,验证结果符合临床实际,可以为进一步深入研究舌侧矫治的生物力学效应提供有效平台.【期刊名称】《安徽医科大学学报》【年(卷),期】2019(054)007【总页数】4页(P1158-1161)【关键词】舌侧矫治;三维有限元;内收下前牙;生物力学【作者】杨金刚;蔡留意;张月兰【作者单位】郑州大学第一附属医院正畸科,郑州450003;武警河南省总队医院口腔科,郑州450052;郑州大学第一附属医院正畸科,郑州450003【正文语种】中文【中图分类】R783.5下颌前突对面容美观影响较大，此类患者就诊意愿也尤为强烈[1]。
舌侧矫治具有精确、美观等优势，在治疗下颌前突过程中不会增加患者的下唇突度。
临床中，通过内收下前牙改善下颌前突时应尽可能实现下后牙支抗的增强及前牙较好的转矩控制。
目前，舌侧矫治后牙支抗增强多采用微种植体支抗技术，而前牙的转矩控制方法包括槽沟预置转矩、长牵引钩、微种植体悬吊、弓丝双重结扎等，但相关的生物力学研究多集中于内收上前牙领域[2-3]，有关舌侧矫治内收下前牙的报道较少，鉴于上、下颌颌骨及牙齿解剖结构及矫治力学的差异性，该研究拟建立舌侧矫治滑动法内收下前牙阶段的三维有限元模型 (three-dimensional finite element models,3-D FEMs)，以期为进一步探索舌侧矫治中的生物力学机制奠定基础。
1 材料与方法1.1 建立下颌骨-下牙列-牙周膜模型参考以往研究[4]，选取成年女性志愿者1名，颜面部对称；个别正常，牙体牙周组织健康，牙槽骨高度正常；无全身系统性疾病。
三维有限元在口腔正畸的应用进展
三维有限元在口腔正畸的应用进展摘要：作为一种新型治疗技术，隐形矫治技术受到患者的广泛青睐，其优点包括美观、舒适、方便和有效性的可预测性。
但它仍处于发展阶段，仍然不能有效控制牙齿的三维运动，相关的生物力学作用机制尚不清楚。
口腔正畸过程是力所体现的过程，因此口腔正畸的研究与生物力学分析密不可分。
有限元分析（FEA）是通过计算机模拟口头情况进行的机械分析，有效、快速，避免了伦理问题，具有独特的技术优势和重要的临床重点。
本文主要回顾了近年来口腔正畸学的研究。
有限元分析（FEA）是一种分析结构应力和应变的数值方法，其基本思想是将复杂几何体划分为更小、更简单的有限元，对其进行分析，然后进行积分，以给出整个复杂几何体的解[1]，FEA现已成为预测天然牙齿、假牙、植入物和周围骨骼上应力和变形分布分析的重要工具。
可以计算研究对象各部分的几何特征、材料特性、边界条件、荷载、界面和收敛性。
基本原理是将复杂的连续弹性体分解成更小、更容易表达的有限单元，然后用更容易解决的有限单元替换复杂的几何形状，并研究每个单元的性质[2, 3]。
简言之，这是一种零乘积为整数的分析方法。
不可见装置与牙齿本身具有复杂的形状，不可见装置与牙齿表面的接触是非附着型的，这导致手术力可以作用在牙冠表面的任何位置，很难确认其力的确切位置以及产生的力和力矩，三维有限元方法可以根据实验需要通过约束求解。
通过模拟对复杂几何对象建模，然后计算约束大小和模型位移的全局和局部变化[4]。
本文主要回顾了三维有限元方法在正畸学中的应用研究。
1三维有限元分析在正畸学领域的应用研究口腔正畸学侧重于研究矫形力传递产生的应力的分布和规律性，探索矫形治疗的机制。
在错牙合畸形的正畸病例中，使用微支化抗体具有良好的治疗效果，但其高失败率是主要问题。
种植角度、微枝抗性类型和应力方向对应力面积和应力大小有显著影响。
不适当的设计和不均匀的施力分布会直接约束螺钉，影响销的稳定性，刺激周围组织并引起炎症。
Mimics辅助快速建立颅上颌复合体的三维有限元模型
Mimics辅助快速建立颅上颌复合体的三维有限元模型关振群;石俊;李爱群;李民;王明华;刘涛;黄迪炎【期刊名称】《中国组织工程研究》【年(卷),期】2011(015)043【摘要】BACKGROUND: Cranial-maxiltary complex is one of the most complex and versatile structure in the skeletal system. For thebiomechanical analysis of cranial maxillary complex, it is necessary to establish a precise three-dimensional finite element modelOBJECTIVE: To develop an effective and feasible method to construct the three-dimensional finite element model ofcranial-maxillary complex.METHODS:A voluntary healthy adult with normal relationship, healthy periodonlal tissues and temporomandibolar joint waschosen for model establishment. Multi-slice CT scan In combination with Mimics software and MSC.Patran software were used toprepare the three-dimensional finite element model of cranial-maxillary complex.RESULTS AND CONCLUSION: We had explored out a new quick construction method of maxillary complex. A 3D FEM of normalmaxillary complex was constructed. It Included 76 035 nodes and 373 619 elements. It could be observed at any dimension. Thefinite element model had better biomechanlcat characters.%背景:颅颌面部是骨骼系统中结构最复杂、功能最多样的的结构之一,要进行颅上颌骨复合体生物力学分析,就必须建立一个精准的三维有限元模型.目的:探索快速建立完整颅上颌复合体三维有限元模型的方法.方法:以牙列完整、咬合关系正常、磨牙为中性关系、牙周组织健康的成年志愿者作为建模素材.进行多层螺旋CT扫描,利用Mimics软件和MSC.Patran软件建立颅上颌复合体三维有限元模型.结果与结论:探索出一条快速建立颅上颌复合体三维有限元模型的新方法.建立了三维坐标系下的可以从任意角度观察的健康人颅上颌复合体三维重建生物医学模型和三维有限元模型,由76 035个节点和373 819个单元组成.该模型具有较好的几何相似性和力学相似性.【总页数】4页(P7998-8001)【作者】关振群;石俊;李爱群;李民;王明华;刘涛;黄迪炎【作者单位】青岛市海慈医疗集团口腔科,山东省青岛市,266000;青岛市海慈医疗集团口腔科,山东省青岛市,266000;青岛市海慈医疗集团口腔科,山东省青岛市,266000;青岛市海慈医疗集团口腔科,山东省青岛市,266000;青岛市海慈医疗集团口腔科,山东省青岛市,266000;青岛市海慈医疗集团口腔科,山东省青岛市,266000;解放军济南军区总医院口腔科,山东省济南市,250031【正文语种】中文【中图分类】R318【相关文献】1.颅上颌复合体三维有限元模型的建立 [J], 张晓慧;丁寅;刘冬;王燕;毕惠贤2.上颌快速扩弓的颅面复合体三维有限元模型的建立 [J], 潘虹海;王洁丽;黄跃;杨四维3.利用MIMICS和CATIA软件辅助建立包含方丝弓矫治器的上颌三维有限元模型[J], 杨宝宽;王林;严斌;魏志刚4.颅上颌复合体三维有限元模型的建立和初步应用 [J], 许崇涛;孙庚林;周健;吴炜;王鹏林5.颅面复合体三维有限元模型的快速建立 [J], 张彤;刘洪臣;董嘉林因版权原因，仅展示原文概要，查看原文内容请购买。
建立下颌第一二磨牙缺失三基牙双端固定桥修复三维有限元模型
建立下颌第一二磨牙缺失三基牙双端固定桥修复三维有限元模
型
吴娴;张一岭;陈艳;张翼
【期刊名称】《口腔颌面修复学杂志》
【年(卷),期】2010(011)006
【摘要】目的:建立下颌第一磨牙和第二磨牙缺失三基牙双端固定桥的三维有限元模型,为其力学分析提供数字模型.方法:采用螺旋CT扫描获得断层图像,用Mimics 软件进行三维重建,导入Ansys软件中建立下颌第一磨牙和第二磨牙缺失三基牙双端固定桥的三维有限元模型.结果:建立的有限元模型包括牙齿、修复体、牙周膜和牙槽骨,共4260835个单元和739986个节点.结论:该模型有较好的力学和几何学相似性,可用来进行固定桥修复的生物力学研究.
【总页数】3页(P329-331)
【作者】吴娴;张一岭;陈艳;张翼
【作者单位】福建医科大学口腔医学院,福建,361003;厦门大学土木工程系结构工程,福建361005;福建医科大学口腔医学院,福建,361003;福建医科大学教学医院解放军第一七四医院,福建,361003
【正文语种】中文
【中图分类】R783.3
【相关文献】
1.下颌第一磨牙缺失两基牙双端固定桥修复的生物力学分析 [J], 程林;何惠宇
2.下颌第一磨牙分根术后冠修复三维有限元模型的建立 [J], 李可;王桃;张晓;张朋;刘瑶
3.下颌第一磨牙种植修复体的三维实体和有限元模型的建立 [J], 陶江丰;陈宁;吕林屹;汤伟方;王国平;李冰
4.建立三种桩核系统修复下颌第一磨牙的三维有限元模型 [J], 林川;杜莉;沈颉飞
5.不同颊舌径种植修复的下颌磨牙三维有限元模型的建立 [J], 韩乐;李英
因版权原因，仅展示原文概要，查看原文内容请购买。

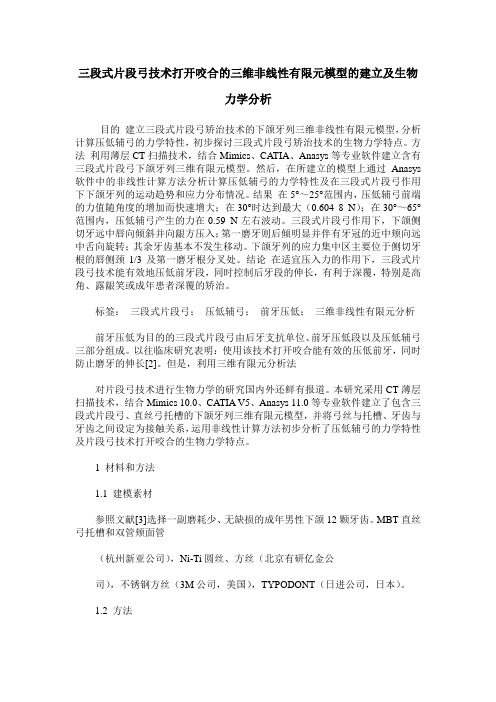

三段式片段弓技术打开咬合的三维非线性有限元模型的建立及生物力学分析
三段式片段弓技术打开咬合的三维非线性有限元模型的建立及生物力学分析目的建立三段式片段弓矫治技术的下颌牙列三维非线性有限元模型，分析计算压低辅弓的力学特性，初步探讨三段式片段弓矫治技术的生物力学特点。
方法利用薄层CT扫描技术，结合Mimics、CATIA、Anasys等专业软件建立含有三段式片段弓下颌牙列三维有限元模型。
然后，在所建立的模型上通过Anasys 软件中的非线性计算方法分析计算压低辅弓的力学特性及在三段式片段弓作用下下颌牙列的运动趋势和应力分布情况。
结果在5°～25°范围内，压低辅弓前端的力值随角度的增加而快速增大；在30°时达到最大（0.604 8 N）；在30°～65°范围内，压低辅弓产生的力在0.59 N左右波动。
三段式片段弓作用下，下颌侧切牙远中唇向倾斜并向龈方压入；第一磨牙则后倾明显并伴有牙冠的近中颊向远中舌向旋转；其余牙齿基本不发生移动。
下颌牙列的应力集中区主要位于侧切牙根的唇侧颈1/3及第一磨牙根分叉处。
结论在适宜压入力的作用下，三段式片段弓技术能有效地压低前牙段，同时控制后牙段的伸长，有利于深覆，特别是高角、露龈笑或成年患者深覆的矫治。
标签：三段式片段弓；压低辅弓；前牙压低；三维非线性有限元分析前牙压低为目的的三段式片段弓由后牙支抗单位、前牙压低段以及压低辅弓三部分组成。
以往临床研究表明：使用该技术打开咬合能有效的压低前牙，同时防止磨牙的伸长[2]。
但是，利用三维有限元分析法对片段弓技术进行生物力学的研究国内外还鲜有报道。
本研究采用CT薄层扫描技术，结合Mimics 10.0、CATIA V5、Anasys 11.0等专业软件建立了包含三段式片段弓、直丝弓托槽的下颌牙列三维有限元模型，并将弓丝与托槽、牙齿与牙齿之间设定为接触关系，运用非线性计算方法初步分析了压低辅弓的力学特性及片段弓技术打开咬合的生物力学特点。
1 材料和方法1.1 建模素材参照文献[3]选择一副磨耗少、无缺损的成年男性下颌12颗牙齿。
Mimics3-matic有限元3Dslice基础图文及视频教程汇总（欢迎收藏...
Mimics3-matic有限元3Dslice基础图文及视频教程汇总（欢迎收藏...一、Mimics 16 版本基础视频1、mimics基础视频教程1-2（主要涉及mimics界面介绍、基本视图操作、阈值分割提取、区域增长，动态区域增长命令）2、mimics基础视频教程3-4（主要涉及蒙版/遮罩单层编辑、多层编辑、遮罩填充命令、截面操作命令）3、mimics基础视频教程5-6（主要涉及遮罩布尔操作、光滑命令、剪切命令、遮罩形态学操作命令、3D磁性线操作命令）4、mimics&3-matic基础视频教程7-8（多义线、多义线增长、拟合操作）5、mimics&3-maic基础视频教程9-10（3-matic菜单介绍、对齐、拟合操作）6、mimics & 3-maitc基础视频教程11-12（3-matic角度测量、仿真菜单讲解操作）7、mimics&3-matic基础视频教程13（tools工具、假体植入讲解）二、新手丨生物医学有限元建模及分析入门录播 - 1、生物医学有限元建模及分析入门流程介绍录播 - 2、生物医学有限元建模及分析所用软件及思路介绍录播 - 3-1、股骨与假体3-matic非流行装配经验公式赋值ansys 分析案例1录播 - 3-2、股骨与假体3-matic非流行装配经验公式赋值ansys 分析案例2录播 - 4-1、股骨与假体3-matic布尔操作装配ansys均质赋值有限元分析案例1录播 - 4-2、股骨与假体3-matic布尔操作装配ansys均质赋值有限元分析案例2录播 - 5、股骨与假体3-matic导出实体ansys均质赋值有限元分析案例三、Mimics21 版本基础视频教程1、mimics21学习对策2-1、mimics21视图界面介绍讲解12-2、mimics21视图界面介绍讲解22-3、mimics21视图界面介绍讲解33-1、mimics21重切片（relice菜单）讲解13-2、mimics21重切片（relice菜单）讲解24、mimics21测量工具讲解5-1、mimics21蒙版创建工具栏讲解5-2、mimics21蒙版创建工具栏讲解5-3、mimics21蒙版创建工具栏讲解6-1、mimics21蒙版编辑（edit mask)16-2、mimics21蒙版编辑（edit mask)26-3、mimics21多层蒙版编辑3四、3-matic图文及视频教程1、3-matic视频教程-绪论(主要内容）2、3-matic视频教程-点线面基准操作讲解3、3-matic视频教程-点线面基准案例（膝关节假体置换）1、3-matic图文教程1丨设计心脏瓣膜与主动脉对齐操作2、3-matic图文教程2丨分析操作3、3-matic图文教程3丨使用拟合基本体功能进行测量和分析4、3-matic图文教程4丨主动脉增厚操作及动脉瘤设计5、3-matic图文教程5丨髋臼杯设计6、3-matic图文教程6丨自定义创建一个台式心血管模型7、3-matic图文教程7丨设计定制颅骨板8、3-matic图文教程8丨有限元分析之remesh（网格划分）9、3-matic图文教程9丨网格划分工作流程简介10、3-matic图文教程10丨网格质量检查11、3-matic图文教程11丨局部网格改善12、3-matic图文教程12丨渐变过渡重画网格（Gradient Remesh）13、3-matic图文教程13丨remesh之创建一个中平面网格14、3-matic图文教程14丨为解剖实体创建非流行装配15、3-matic图文教程15丨网格划分之创建相交部件的非流形装配体16、3-matic图文教程16丨网格法非流行装配（grid-based）17、3-matic图文教程17丨网格法非流行装配后如何提高精度18、3-matic图文教程18丨导出和导入网格到ANSYS workbench求解程序19、3-matic图文教程19丨导出和导入网格到ABAQUS/COMSOL Multiphysics/MSC Patran20、3-matic图文教程20丨纹理模块-对导入的STL应用纹理21、3-matic图文教程21丨文件导出22、3-matic图文教程22丨清理拓扑优化模型23、3-matic图文教程23丨正向模型设计24、3-matic图文教程24丨如何在模型设计添加标签25、3-matic图文教程25丨如何将点云模型转为STL模型26、3-matic图文教程26丨逆向工程（如何转GIES及STP格式）27、3-matic图文教程27丨随形水路通道设计28、3-matic图文教程28丨纹理创建29、3-matic图文教程29丨创建一个有纹理的踏板五、Mimics & 3-matic 实例基础图文及视频教程1、利用CT图片逆向建模制作3D打印肘部护具教程2、mimics & 3-matic颅骨假体制作视频教程3、录播：各类三维软件学习经验分享，顺带了个二维码建模视频教程4、立体3D打印个性二维码，附加多种建模方法，你值得收藏！5、录播视频丨导板建模教程及静力接触分析流程讲解上6、录播视频丨导板建模教程及静力接触分析流程讲解下7、椎间盘建模方法之——多层操作提取操作法8、椎间盘建模方法2——3-matic放样拟合建模9、椎间盘的建模补充（3-matic快速建模）10、血肿刺穿导板制作11、3-matic & geomagic在结构薄弱处的一些修复技巧12、口腔种植导板mimics设计初试及误区分析13、非流行装配模型修复并生成体网格视频114、手动非流行装配模型修复并生成体网格视频215、建模设计思路闲聊之个性化骨盆假体重建及打印（文字稿）六、Mimics & 3-matic & ansys & abaus 有限元分析基础视频1、mimics&3-matic网格划分材料赋值后导入ANSYS进行静力学分析教程讲解(精简版）2、mimics& 3-matic 股骨假体装配网格及材料处理和导入ansys 分析验证PPT总结（精华）3、Abaqus股骨和假体装配分析基础流程录播第一次直播上4、Abaqus股骨和假体装配分析基础流程第一次直播下5、abaqus股骨假体分析基础流程第二次直播上6、abaqus股骨假体分析基础流程第二次直播中7、abaqus股骨假体分析基础流程第二次直播下8、3-matic划分体网格后导入ansys workbench中有时候为何选不了接触面问题解答（文字稿）9、3-matic划分单元导入ansys选不了接触面问题-视频稿10、ansys workbench非线性弹簧单元命令流设置加载11、ansys workbench 非线性弹簧单元命令流加载（视频稿）12、椎间盘四面体以及六面体网格划分上13、椎间盘四面体以及六面体网格划分下14、腰椎建模及有限元分析教程15、四套思路膝关节建模及分析流程视频教程简介16、口腔建模、导板设计及有限元分析教程七、3D slice图文教程1、3Dslicer1:入门及基本控制2、3Dslicer 2 : 视图窗口控制3、3D Slicer 3：图像分割（对标mimics阈值分割模块）4、3D Slicer 4 - 图像分割标注教程15、3D Slicer 5 - 图像分割程2-阈值法测量肺部病灶体积6、3Dslicer 6 : 导出STL文件7、3DSlicer教程血肿建模8、3DSlicer教程之 CTA。
基于MSCT和Mimics软件构建人体颅骨三维有限元模型
基于MSCT和Mimics软件构建人体颅骨三维有限元模型黄平;李正东;邵煜;邹冬华;刘宁国;李立;陈圆圆;万雷;陈忆九【摘要】Objective To establish a human 3D finite element skull model, and to explore its value in biomechanics analysis. Methods The cadaveric head was scanned and then 3D skull model was created using Mimics software based on 2D CT axial images. The 3D skull model was optimized by preprocessor along with creation of the surface and volume meshes. The stress changes, after the head was struck by an object or the head hit the ground directly, were analyzed using ANSYS software. Results The original 3D skull model showed a large number of triangles with a poor quality and high similarity with the real head, while the optimized model showed high quality surface and volume meshes with a small number of triangles comparatively.The model could show the local and global stress changes effectively. Conclusion The human 3D skull model can be established using MSCT and Mimics software and provides a good finite element model for biomechanics analysis. This model may also provide a base for the study of head stress changes following different forces.%目的建立人体颅骨的有限元三维模型,探索人体颅骨有限元模型在生物力学分析中的价值.方法用MSCT对尸体头部扫描后.使用Mimics建模软件对CT二维图像进行三维重建,并对原始三维颅骨模型优化,然后对模型进行面网格和体网格划分,利用ANSYS有限元分析软件验证颅骨被物体打击和颅骨撞击地面的不同应力变化.结果原始三维颅骨模型显示出大量细小低质量三角片.且与实体结构有较高的相似性,优化后的有限元三维颅骨模型显示出高质量面网格和体网格,三角片数量较少.该四面体网格化颅骨3D模型可以有效显示颅骨局部受力和整体受力的变化结果.结论利用MSCT结合Mimics软件可以有效建立人体颅骨的三维有限元模型,并为研究颅骨不同受力后的应力变化提供了条件.【期刊名称】《法医学杂志》【年(卷),期】2011(027)001【总页数】5页(P1-4,8)【关键词】法医病理学;生物力学;有限元分析;体层摄影术,螺旋计算机;颅骨【作者】黄平;李正东;邵煜;邹冬华;刘宁国;李立;陈圆圆;万雷;陈忆九【作者单位】司法部司法鉴定科学技术研究所,上海市法医学重点实验室,上海,200063;司法部司法鉴定科学技术研究所,上海市法医学重点实验室,上海,200063;复旦大学,上海医学院法医学系,上海,200032;司法部司法鉴定科学技术研究所,上海市法医学重点实验室,上海,200063;复旦大学,上海医学院法医学系,上海,200032;司法部司法鉴定科学技术研究所,上海市法医学重点实验室,上海,200063;司法部司法鉴定科学技术研究所,上海市法医学重点实验室,上海,200063;司法部司法鉴定科学技术研究所,上海市法医学重点实验室,上海,200063;复旦大学,上海医学院法医学系,上海,200032;司法部司法鉴定科学技术研究所,上海市法医学重点实验室,上海,200063;苏州大学,医学部法医学系,江苏,苏州,215123;司法部司法鉴定科学技术研究所,上海市法医学重点实验室,上海,200063;司法部司法鉴定科学技术研究所,上海市法医学重点实验室,上海,200063【正文语种】中文【中图分类】DF795.1;O302颅脑损伤是法医病理学实践中最常见且致死率最高的损伤，在法医鉴定案件中常需要分析颅脑损伤机制和方式，尤其是颅骨骨折。
《2024年基于三维有限元和Mimics技术的跟骨骨折分型在临床中的应用》范文
《基于三维有限元和Mimics技术的跟骨骨折分型在临床中的应用》篇一一、引言跟骨骨折是一种常见的骨折类型，其治疗方法和预后效果与骨折的分型密切相关。
随着医学技术的不断发展，传统的二维影像技术已经无法满足临床对跟骨骨折诊断和分型的精细需求。
近年来，基于三维有限元和Mimics技术的应用逐渐在跟骨骨折的诊断和治疗中发挥重要作用。
本文旨在探讨基于三维有限元和Mimics技术的跟骨骨折分型在临床中的应用。
二、三维有限元和Mimics技术概述1. 三维有限元技术：三维有限元技术是一种基于计算机辅助的三维重建技术，可以通过对患者进行CT或MRI等医学影像检查获取数据，通过特定软件将数据进行三维重建，以更直观、精确的方式展示患者骨骼的结构和病变情况。
2. Mimics技术：Mimics是一种专门用于医学影像处理的软件系统，具有强大的三维重建和分割功能，可对CT、MRI等医学影像数据进行处理和分析，为医生提供更准确的诊断依据。
三、跟骨骨折分型根据骨折的严重程度、位置和形态等因素，跟骨骨折可分为多种类型。
基于三维有限元和Mimics技术的应用，可以将跟骨骨折分为以下几种类型：1. 跟骨结节骨折：指跟骨结节部位的骨折，可通过三维重建技术进行精确诊断。
2. 跟骨体部骨折：指跟骨体部的骨折，根据骨折线的位置和形态进行分型。
3. 跟距关节面骨折：指涉及跟距关节面的骨折，需结合关节面损伤程度进行分型。
四、临床应用1. 诊断价值：基于三维有限元和Mimics技术的跟骨骨折分型可以更精确地诊断骨折类型、位置和程度，为医生制定治疗方案提供依据。
同时，该技术还可以对骨折愈合过程进行监测，评估治疗效果。
2. 治疗指导：通过跟骨骨折分型，医生可以更准确地判断患者的病情，选择合适的治疗方法。
如对于跟骨体部骨折，可根据骨折类型选择保守治疗或手术治疗；对于关节面骨折，需采取更精细的手术治疗方案。
3. 预后评估：通过三维有限元技术对骨折愈合过程进行监测，可以评估患者的预后效果。
下颌逐步前伸对阻塞性睡眠呼吸暂停低通气综合征患者舌咽部影响的
下颌逐步前伸对阻塞性睡眠呼吸暂停低通气综合征患者舌咽部影响的三维有限元研究目的通过下颌逐步前伸对阻塞性睡眠呼吸暂停低通气综合征（OSAHS）患者舌咽部三维有限元模型进行加载，观察OSAHS患者舌咽部生物力学和形态学改变。
方法对OSAHS患者上气道行薄层CT扫描，获得OSAHS患者上气道DICOM格式的图像信息，采用Mimics 10.0、Imageware 10.0和Ansys 8.0软件建立上气道、下颌骨、舌骨及相关周围结构的三维有限元模型，然后通过逐步前伸下颌骨，观察舌咽部生物力学和形态的变化及规律。
结果成功建立了OSAHS 患者上气道及结构的三维有限元模型。
通过逐步前伸下颌骨，舌咽部发生相应形态变化，其主要表现为：上气道舌咽部会厌尖横截面横径增加，而上气道舌咽部会厌尖横截面矢状径减小；S1主应力主要分布于上气道前壁区肌肉牵拉处，应力位置未发生明显改变，舌咽部主应力值随下颌前伸距离增加而不断增加。
结论使用Mimics、Imageware和Ansys软件提高了建模效率和模型的精确性。
通过对整体有限元模型的下颌逐步前伸加载，有效展示了下颌骨前伸与舌咽部两者之间的关系，研究方法可行。
标签：阻塞性睡眠呼吸暂停低通气综合征；三维有限元；生物力学阻塞性睡眠呼吸暂停低通气综合征（obstructive sleep apnea hypopnea syndrome，OSAHS）是具有发病率高、并发症多、猝死率高、常被患者忽略治疗等特点的疾病[1]。
下颌前伸矫治器作为阻鼾器的一种类型，是治疗OSAHS患者的有效手段[2]，而下颌前伸定位是口腔矫治器治疗OSAHS的核心问题之一。
对于下颌前伸与上气道相关结构间的关系及适宜前伸量存在较多争议[3]，采用有限元方法对此方面的生物力学研究，至今鲜见报道。
本研究通过建立OSAHS上气道及周围结构的有限元模型，并对整体模型进行下颌逐步前伸加载，观察上气道舌咽部形态和生物力学的改变和特征。
下颌骨牵张成骨的有限元模拟
下颌骨牵张成骨的有限元模拟陈莹;归来;牛峰;李彪;王亲猛【期刊名称】《组织工程与重建外科杂志》【年(卷),期】2014(000)001【摘要】目的：建立下颌骨牵张成骨的有限元模型，以了解下颌骨牵张成骨形变发生的生物力学基础和形变规律。
方法将下颌骨CT数据导入Mimics 10.1，按临床设计的截骨线位置进行模拟截骨，然后将数据输入Magics 9.9中进行模型优化。
输入Ansys 12.0建模，并进行下颌骨牵张成骨的模拟。
结果牵张成骨的位移变化、应力及软组织改变均可直观有效地模拟。
结论有限元分析可以总结手术效果，分析应力分布及软组织阻力方向，提出治疗过程的改进意见。
%Objective To establish a finite element model of mandibular distraction and to evaluate its biomechanics and deformation. Methods The geometry model was established by Mimics software via reading the data of DICOM formatfrom CT. Bone cutting simulation was performed by Mimics and model optimization was operated by Magics software. The finite element model was established and mandibular distraction simulation was analyzed by Ansys software. Results The dis-placement of mandible, the stress and the soft tissue change were all calculated. Conclusion The finite element analysis can evaluate the operative effect, analyze the stress distribution and the direction of soft tissue resistance, which could guide the preoperative design and improve the clinical outcome.【总页数】4页(P30-33)【作者】陈莹;归来;牛峰;李彪;王亲猛【作者单位】100144 北京市中国医学科学院整形外科医院;100144 北京市中国医学科学院整形外科医院;100144 北京市中国医学科学院整形外科医院;100124 北京市北京工业大学机械工程与应用电子技术学院;100124 北京市北京工业大学机械工程与应用电子技术学院【正文语种】中文【中图分类】R319【相关文献】1.下颌骨牵张成骨术后1～3年稳定性的回顾性研究 [J], 喻幸娜;侯世达;黄弋欢;曾融生2.屏障膜用于下颌骨牵张成骨的初步研究 [J], 赵贵然;姚玉胜3.丹参酮ⅡA磺酸钠对兔下颌骨牵张成骨的作用 [J], 王江;彭利伟4.输送盘牵张成骨修复重建下颌骨节段性缺损 [J], 苏成利;祝颂松;李运峰5.输送盘牵张成骨修复重建下颌骨节段性缺损 [J], 苏成利;祝颂松;李运峰因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
应用Mimics和HyperMesh软件建立人体下颌骨三维有限
元模型
苏忠平;何黎升;白石柱;商洪涛;毛赢;耿谦
【期刊名称】《实用口腔医学杂志》
【年(卷),期】2012(28)2
【摘 要】目的:探讨一种快速、精确的正常人下颌骨三维有限元建模方法.方法:对1
名牙列完整、咬合关系正常的男性志愿者进行颌骨螺旋CT扫描,将获取的Dicom
格式数据在Mimics 10.01软件中进行完整下颌骨3D重建,将所得的下颌骨三维几
何模型转换成iges格式后,导入HyperMesh软件中完成网格划分及对材料属性进
行赋值,最后导入ABAQUS6.9对模型边界约束条件进行限制,生成完整下颌骨的三
维有限元模型.结果:快速地建立了更加精确的人体完整下颌骨的三维有限元模型.联
合运用HyperMesh软件和Mimics软件对下颌骨进行建模,大大提高了建模的速
度以及模型的质量.结论:应用Mimics和HyperMesh软件可以快速、精确的建立
人体下颌骨的三维有限元模型,为进一步的生物力学分析打下基础.%Objective: To
explore an effective and precise method for the establishment of three-
dimensional ( 3D ) finite element model of human mandible. Methods: A
normal male mandible was scanned by spiral CT and the Dicom format
images were imported into Mimics 10.01 software for the reconstruction of
3D mandibular model. The model was converted into iges type and then
imported into HyperMeshlO. 0 software to be meshed and assigned.
Finally, the model was transferred into ABAQUS 6. 9 to finish boundary
constraint and 3D finite element model was established. Results: 3D finite
element model of mandible was established effectively and precisely. The
combination of using Mimics and HyperMesh softwares for the
establishement of 3D finite element model of human mandible greatly
improved the quality of the model and increased the modeling speed.
Conclusion: 3D finite element model of human mandible can be
established by Mimics and HyperMesh softwares precisely and effectively.
【总页数】4页(P192-195)
【作 者】苏忠平;何黎升;白石柱;商洪涛;毛赢;耿谦
【作者单位】710032,西安,第四军医大学口腔医学院颌面外科;710032,西安,第四
军医大学口腔医学院颌面外科;710032,西安,第四军医大学口腔医学院颌面外
科;710032,西安,第四军医大学口腔医学院颌面外科;西安交通大学航天航空学院强
度与振动国家重点实验室;西安交通大学航天航空学院强度与振动国家重点实验室
【正文语种】中 文
【中图分类】Q612
【相关文献】
1.MIMICS软件建立青少年下颌骨数据三维有限元模型初探 [J], 刘秒;张军梅;张凤
丹;王碧超;谢慧;
2.应用Mimics和ANSYS软件建立下颌骨三维有限元模型的方法学研究 [J], 李
鹏;梁瑞;申龙朵;龙洁;田卫东;汤炜
3.MIMICS软件建立青少年下颌骨数据三维有限元模型初探 [J], 刘秒;张军梅;张凤
丹;王碧超;谢慧
4.Dicom标准和Mimics软件辅助建立下颌骨三维有限元模型 [J], 赵峰;高勃;刘
震侠;胡江峰
5.应用Mimics软件建立下颌骨双侧矢装劈开内固定后的有限元模型 [J], 王瑞春;
关振群;刘峰;黄迪炎
因版权原因，仅展示原文概要，查看原文内容请购买
