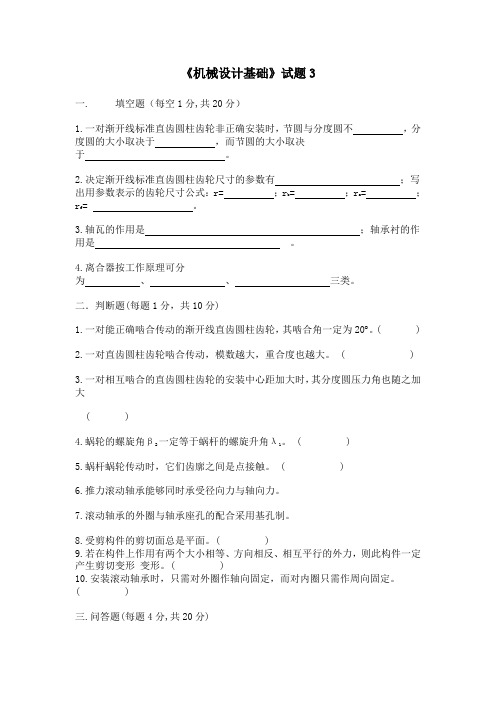

《机械设计基础》试题3 一. 填空题（每空1分,共20分） 1.一对渐开线标准直齿圆柱齿轮非正确安装时，节圆与分度圆不 ，分度圆的大小取决于 ，而节圆的大小取决于 。
2.决定渐开线标准直齿圆柱齿轮尺寸的参数有 ；写出用参数表示的齿轮尺寸公式：r= ；rb= ；ra= ；rf= 。
3.轴瓦的作用是 ；轴承衬的作用是 。
4.离合器按工作原理可分为 、 、 三类。
二．判断题(每题1分，共10分) 1.一对能正确啮合传动的渐开线直齿圆柱齿轮，其啮合角一定为20。( ) 2.一对直齿圆柱齿轮啮合传动，模数越大，重合度也越大。 ( ) 3.一对相互啮合的直齿圆柱齿轮的安装中心距加大时，其分度圆压力角也随之加大
( ) 4.蜗轮的螺旋角β2一定等于蜗杆的螺旋升角λ1。 ( ) 5.蜗杆蜗轮传动时，它们齿廓之间是点接触。 ( ) 6.推力滚动轴承能够同时承受径向力与轴向力。 7.滚动轴承的外圈与轴承座孔的配合采用基孔制。 8.受剪构件的剪切面总是平面。( ) 9.若在构件上作用有两个大小相等、方向相反、相互平行的外力，则此构件一定产生剪切变形 变形。( ) 10.安装滚动轴承时，只需对外圈作轴向固定，而对内圈只需作周向固定。( )
三.问答题(每题4分,共20分) 1．测得一渐开线直齿圆柱标准齿轮，其α=20，ha*=1，c*=0.25，pb=23.62mm，da=176mm；试问：(1)该齿轮的模数及分度圆半径是多少？(2)用齿条插刀加工该齿轮能否发生根切？为什么？
2．为什么蜗轮的端面模数是标准值？蜗杆传动的正确啮合条件是什么？ 3．什么是刚性联轴器？什么是弹性联轴器？两者有什么区别？ 4．轴承材料应具备哪些性能？是否存在着能同时满足这些性能的材料？ 5．为什么说经过静平衡的转子不一定是动平衡的，而经过动平衡的转子必定是静平衡的？
四.选择题（每题1分，共10分） 1．双向运转的硬齿面闭式齿轮传动，其主要失效形式是_______。 (A)轮齿疲劳折断 (B)齿面点蚀 (C)齿面磨损(D)齿面胶合
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《机械设计基础》模拟题III及答案
一、单项选择题
1. 机器中运动的最小单元称为（ ）
A．零件 B．部件
C．机构 D．构件
2. 铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之
和，则为了获得曲柄摇杆机构，其机架应取( )
A.最短杆 B.最短杆的相邻杆
C.最短杆的相对杆 D.任何一杆
3. 为保证四杆机构良好的机械性能，___________不应小于最小许用
值。
A压力角 B传动角 C极位夹角 D摆角
4. 在凸轮机构的从动件选用等速运动规律时，其从动件的运动( )
A.将产生刚性冲击 B.将产生柔性冲击
C.没有冲击 D.既有刚性冲击又有柔性冲击
5. 渐开线齿轮的齿廓曲线形状取决于( )
A.分度圆 B.齿顶圆 C.齿根圆 D.基圆
6. 按承受载荷的性质分类，减速器中的齿轮轴属于（ ）
A．传动轴 B．固定心轴
C．转轴 D．转动心轴
7. 在下列联轴器中，通常所说的刚性联轴器是（ ）
A．齿式联轴器 B．弹性套柱销联轴器
C．弹性柱销联轴器 D．凸缘联轴器
8. 带传动正常工作时，不能保证准确传动比是因为（ ）
A 带的材料不符合虎克定律 B 带容易变形和磨损
C 带在带轮上打滑 D 带的弹性滑动
9. 若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，
宜采用( )
A.螺栓联接 B.双头螺柱联接
C.螺钉联接 D.紧定螺钉联接
10. 适合于做轴承衬的材料是（ ）
A．合金钢 B．铸铁
C．巴氏合金 D．非金属材料
二、填空题
1．运动副是指能使两构件之间既能保持________接触，而又能产生一定
的形式相对运动的_______。
2．普通平键有_______、_______和_______三种结构形式。
3．凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，
机构传力性能愈好。
4．传动比i≠1的一对齿轮传动，在工作时大小齿轮的弯曲应力值
_____________等。
5．轴上安装零件有确定的位置，所以要对轴上的零件进行________固定
和________固定。
三、计算图示机构的自由度，若含有复合铰链、局部自由度和虚约束，
请明确指出。
四、如图所示偏置直动滚子从动件盘形凸轮机构中，凸轮以角速度逆
时针方向转动。试求：
（1）画出理论轮廓曲线、基圆与偏距圆；
（2）标出凸轮从图示位置转过90°时的压力角和从动件的位移
s。
五、在一对渐开线直齿圆柱齿轮传动中，主动轮1 作逆时针转动。已知
标准中心距120a mm，201z，402z，20，1*ah，25.0*c。
试：
（1）确定模数m；
（2）两个齿轮的分度圆半径r1、r2；
（3）两个齿轮的齿顶圆半径ra1、ra2；
（4）两个齿轮的基圆半径rb1、rb2；
（5）分度圆齿距P。
六、指出图示轴系的结构错误，轴承采用脂润滑（用笔圈出错误之处，
并简单说明错误原因，不要求改正）。
答案：
一、
D/B/B/A/D/C/D/D/B/C
二、
1．直接、连接
2．圆头、方头、单圆头
3．大、小
4．不相
5．轴向、周向
三、
解：
B 处 的 滚 子 为 局 部 自 由 度，C 或 D 处 为
虚 约 束；A为复 合 铰 链。
111826323HLppnF
B
D
C
A
四、
解：
五、
amzz
(/)()12
12
m=2a/(z1+z2)=2x120/(20+40)=4mm
r1=mz1/2=4x20/2=40mm
r2=mz2/2=4x40/2=80mm
rb1= r1cosα =37.58mm
rb2=r2 cosα=75.18mm
r
a1=r1+hm=40+4=44mm
r
a2=r2+hm=80+4=84mm
P=πm=4πmm
六、
解：
1）缺键；2）缺定位轴肩；3）旋转件与端盖接触；4）缺密封，端
盖与旋转轴接触；5）缺挡油环；6）套筒顶不住齿轮；7）轴应加工成阶
梯轴；8）缺键，齿轮无周向固定；9）精加工轴及外伸太长；10）缺调
整垫片；11）箱体加工面与非加工面没有分开；12）端盖加工面与非加
工面没有分开；13）套筒高于轴承内圈的高度，轴承拆卸困难。
