150TH循环流化床锅炉炉膛本体设计毕业论文
循环流化床锅炉毕业设计说明书

xxxx本科毕业设计说明书65吨/时循环流化床锅炉的设计与计算Design and calculation of circulating fluidizedbed boiler 65 t / h性质: □毕业设计□毕业论文教学院:系别:学生学号:学生姓名:专业班级:指导教师:职称:起止日期:xxxx 学院xxxxxxxx摘要本次的毕业设计的题目是65吨/小时循环流化床锅炉设计。
设计本着锅炉运行的安全性和可靠性为首要设计特性的准则,综合考虑燃烧,传热,脱硫,烟气、空气、工质的动力特性以及受热面的磨损和腐蚀。
保证锅炉的着火稳定性,炉膛内有足够的辐射热量,煤的燃尽程度,合理的烟气速度和排烟温度以及脱硫效率。
同时,还要确保有一定的气密性以保证炉膛内进行微负压燃烧。
在整个设计过程中作为技术支持进行了热力计算、强度计算。
其中热力计算包括炉膛、高温过热器、低温过热器、省煤器以及空气预热器。
炉膛及尾部顶棚全部采用膜式壁结构,解决炉膛漏风问题;将全部过热器布置在尾部烟道内,使其运行更加可靠。
为了提高分离器的分离效率和锅炉的结构紧凑,采用两个小直径高温旋风分离器。
鉴于该锅炉为中压锅炉,所以采用钢管式省煤器,为降低低温腐蚀,便于维修,将空气预热器低温段与高温段隔开。
此外,利用CAD绘制锅炉总图、炉墙砖砌图、锅筒展开图、锅炉本体图。
关键词:循环流化床锅炉;热力计算;强度计算AbstractThe topic of this graduation design is 65 t/h circulating fluidized bed boiler. Design in line with the boiler running safety and reliability as the primary design guidelines, the characteristic of consideration of combustion, heat transfer and desulfurization, flue gas, air, the dynamic performance of the working medium and the wear and corrosion of heat exchangers. Inside the boiler furnace fire stability enough heat radiation, the burning of coal, a reasonable speed and exhaust temperature and smoke desulfurization efficiency. At the same time, also make sure that there are certain air tightness to slightly negative pressure to ensure that the chamber of a stove or furnace combustion.In the process of the whole design as a technical support for thermodynamic calculation, strength calculation. Thermodynamic calculation including furnace, high temperature superheater, low temperature superheater, economizer and air preheater. Furnace and the rear roof are all made of the diaphragm wall structure, solve the problem of air leakage of the chamber of a stove or furnace; All the superheater arrangement in the tail flue, make its operation more reliable. In order to improve the separation efficiency of separator and boiler structure is compact, high temperature cyclone separator with two small diameter. Given the boiler as the medium pressure boiler, so the economizer tube type, in order to reduce low temperature corrosion, easy maintenance, to separate air preheater of low-temperature and high temperature.In addition, the use of CAD drawing general layout, boiler furnace wall brick figure, figure figure, boiler drum.Keywords:Circulating fluidized bed boiler; Thermodynamic calculation. Strength calculation;目录摘要........................................................................................................................................................ I Abstract ....................................................................................................................................................... I I 目录........................................................................................................................................................III 第1章绪论.......................................................................................................................................... - 5 - 第2章锅炉结构与设计简介............................................................................................................. - 2 -2.1循环流化床锅炉工作原理 .................................................................................................... - 2 -2.2 锅炉基本特性......................................................................................................................... - 2 -2.2.1锅炉规范 ...................................................................................................................... - 3 -2.2.2燃料特性 ...................................................................................................................... - 3 -2.2.3石灰石特性 .................................................................................................................. - 3 -2.2.4管子特性 ...................................................................................................................... - 3 -2.2.5主要经济技术指标...................................................................................................... - 4 -2.2.6锅炉基本尺寸.............................................................................................................. - 4 -2.3 方案论证................................................................................................................................. - 4 -2.4 锅炉结构简介 ........................................................................................................................ - 6 -2.4.1锅筒及炉内设备.......................................................................................................... - 6 -2.4.2水冷壁 .......................................................................................................................... - 6 -2.4.3燃烧设备 ...................................................................................................................... - 7 -2.4.4过热器 .......................................................................................................................... - 9 -2.4.5省煤器 .......................................................................................................................... - 9 -2.4.6空气预热器 ................................................................................................................ - 10 -2.4.7钢架及平台楼梯........................................................................................................ - 10 -2.4.8炉墙及保温结构........................................................................................................ - 10 -2.4.9锅炉阀门仪表及管道 ............................................................................................... - 11 -2.5 本章小结............................................................................................................................... - 11 - 第3章热力计算................................................................................................................................ - 12 -3.1设计任务................................................................................................................................ - 12 -3.2燃料特性................................................................................................................................ - 12 -3.3辅助计算................................................................................................................................ - 12 -3.3.1燃烧脱硫计算............................................................................................................ - 12 -3.3.2脱硫工况时燃烧产物平均特性计算 ...................................................................... - 16 -3.3.3锅炉热平衡及燃烧和石灰石消耗量计算............................................................... - 19 -3.4 炉膛设计及传热计算 .......................................................................................................... - 20 -3.4.1炉膛结构特性计算.................................................................................................... - 20 -3.4.2炉膛传热计算............................................................................................................ - 21 -3.5高温过热器设计及传热计算 .............................................................................................. - 24 -3.5.1高温过热器结构计算 ............................................................................................... - 24 -3.5.2高温过热器传热计算 ............................................................................................... - 25 -3.6低温过热器设计及传热计算 .............................................................................................. - 27 -3.6.1低温过热器结构计算 ............................................................................................... - 27 -3.6.2低温过热器传热计算 ............................................................................................... - 27 -3.7省煤器设计及传热计........................................................................................................... - 28 -3.7.1省煤器结构计算........................................................................................................ - 28 -3.7.2省煤器传热计算........................................................................................................ - 29 -3.8空气预热器设计计算........................................................................................................... - 30 -3.8.1空气预热器结构计算 ............................................................................................... - 30 -3.8.2空气预热器传热计算 ............................................................................................... - 31 -3.9热力计算结果汇总表........................................................................................................... - 32 -3.10本章小结.............................................................................................................................. - 33 - 第4章强度计算................................................................................................................................ - 33 -4.1锅筒强度校核计算............................................................................................................... - 34 -4.1.1筒体最大未加强孔直径计算................................................................................... - 35 -4.1.2孔加强的计算............................................................................................................ - 35 -4.1.3相邻两孔互不影响最小节距计算........................................................................... - 36 -4.1.4孔桥减弱系数计算.................................................................................................... - 37 -4.1.5锅筒筒体允许最小减弱系数计算........................................................................... - 37 -4.1.6锅筒凸形封头强度校核计算................................................................................... - 38 -4.2安全阀排放能力校核计算 .................................................................................................. - 39 -4.3本章小结................................................................................................................................ - 39 - 结论................................................................................................................................................... - 39 - 参考文献 .............................................................................................................................................. - 42 - 致谢................................................................................................................................................... - 40 -第1章绪论随着能源设备的发展和利用,特别是锅炉这种将工质加热到一定的温度和压力的能源设备广泛应用,给环境造成了严重污染。
浅谈150 MW循环流化床燃煤机组煤耗增加的因素分析及降低措施 屈彩军

浅谈150 MW循环流化床燃煤机组煤耗增加的因素分析及降低措施屈彩军发表时间:2018-06-25T17:05:59.467Z 来源:《电力设备》2018年第5期作者:屈彩军[导读] 摘要:循环流化床燃煤机组是我国重要的燃煤机组,本论文分析某电厂150 MW循环流化床锅炉机组煤质特性及运行参数等机组主要指标,指出影响该厂锅炉煤耗增加的主要原因是煤质、运行工况和汽轮机的真空严密性,针对煤耗增加的原因提出了相应得降低煤耗的措施,为该厂进一步节约煤炭,提高机组热经济性提供参考依据和操作指导。
(神华神东电力有限责任公司上湾热电厂内蒙古鄂尔多斯市 017209)摘要:循环流化床燃煤机组是我国重要的燃煤机组,本论文分析某电厂150 MW循环流化床锅炉机组煤质特性及运行参数等机组主要指标,指出影响该厂锅炉煤耗增加的主要原因是煤质、运行工况和汽轮机的真空严密性,针对煤耗增加的原因提出了相应得降低煤耗的措施,为该厂进一步节约煤炭,提高机组热经济性提供参考依据和操作指导。
关键词:循环流化床,煤耗,因素分析0前言循环流化床燃煤锅炉是洁净煤技术中一项已经投入燃煤发电运营的、比较成熟的商业化技术,由于其具有煤种适应面广、燃烧效率高以及炉内脱硫脱氮等特点,近几年来,循环流化床锅炉技术在我国洁净煤发电领域处于优先地位。
流化床锅炉燃烧稳定,对燃料的适应性好。
但是,根据某一燃料或煤种设计的循环流化床锅炉,并不能经济有效地燃用性质差别较大的同类或其他燃料。
近年来,由于煤炭燃料的日渐缺乏,一些燃煤电厂不得不掺烧与设计煤种煤质变化较大的劣质煤,致使全厂热效率下降,煤耗增加。
燃煤电厂锅炉煤耗变化的主要因素与煤质特性(实际燃煤的低位发热量等)、发电热效率、产量(如发电机实际做功量、实际发电量等)等因素有关。
目前,国内的运行人员还没有深入掌握循环流化床锅炉发电技术,运行经验不足,加上煤质变化较大、机组维修启停次数较煤粉锅炉多等因素,造成循环流化床锅炉煤耗增加、运行经济性下降等问题。
工业循环流化床锅炉的设计与应用

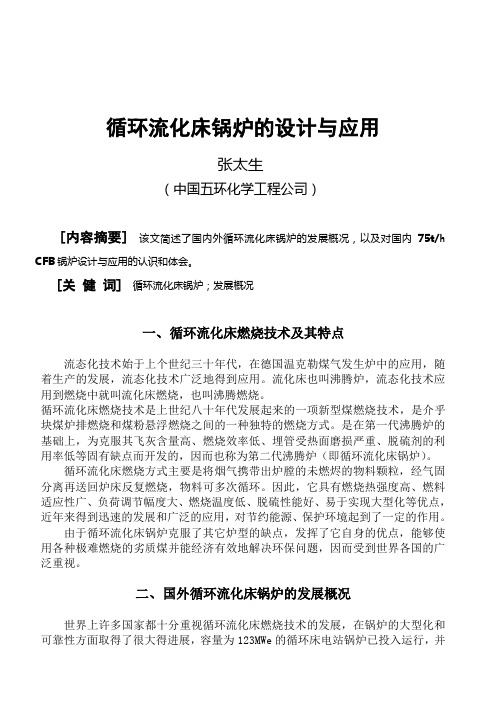

循环流化床锅炉的设计与应用张太生(中国五环化学工程公司)[内容摘要]该文简述了国内外循环流化床锅炉的发展概况,以及对国内75t/h CFB 锅炉设计与应用的认识和体会。
[关健词]循环流化床锅炉;发展概况一、循环流化床燃烧技术及其特点流态化技术始于上个世纪三十年代,在德国温克勒煤气发生炉中的应用,随着生产的发展,流态化技术广泛地得到应用。
流化床也叫沸腾炉,流态化技术应用到燃烧中就叫流化床燃烧,也叫沸腾燃烧。
循环流化床燃烧技术是上世纪八十年代发展起来的一项新型煤燃烧技术,是介乎块煤炉排燃烧和煤粉悬浮燃烧之间的一种独特的燃烧方式。
是在第一代沸腾炉的基础上,为克服其飞灰含量高、燃烧效率低、埋管受热面磨损严重、脱硫剂的利用率低等固有缺点而开发的,因而也称为第二代沸腾炉(即循环流化床锅炉)。
循环流化床燃烧方式主要是将烟气携带出炉膛的未燃烬的物料颗粒,经气固分离再送回炉床反复燃烧,物料可多次循环。
因此,它具有燃烧热强度高、燃料适应性广、负荷调节幅度大、燃烧温度低、脱硫性能好、易于实现大型化等优点,近年来得到迅速的发展和广泛的应用,对节约能源、保护环境起到了一定的作用。
由于循环流化床锅炉克服了其它炉型的缺点,发挥了它自身的优点,能够使用各种极难燃烧的劣质煤并能经济有效地解决环保问题,因而受到世界各国的广泛重视。
二、国外循环流化床锅炉的发展概况世界上许多国家都十分重视循环流化床燃烧技术的发展,在锅炉的大型化和可靠性方面取得了很大得进展,容量为123MWe的循环床电站锅炉已投入运行,并在向更大的容量发展。
这里仅对当前世界上具有代表性的几种流化床锅炉作一简单介绍。
1.大型鼓泡床电站锅炉美国福斯特.惠勒公司将美国明尼苏达州黑豹电站一台原容量为100MWe(蒸汽流量为107.5kg/s,即387t/h)的煤粉炉改装设计成容量为130MWe(蒸汽流量为130.8kg/s,即471t/h)的鼓泡床锅炉。
改造原因:改装前,由于煤种的变化,由原来燃烧低硫好烟煤改成高硫次烟煤(S=1.21%),使煤粉炉的出力降为85MWe,并且满足不了环境保护的要求。
3×150t/h循环流化床锅炉运行调节及注意事项

3×150t/h循环流化床锅炉运行调节及注意事项3×150t/h循环流化床锅炉运行调节及注意事项摘要:本文介绍了循环流化床锅炉原理、优缺点。
以某化工厂用3×150t/h高温高压循环流化床锅炉为例,阐述了这3台锅炉的实际运行情况,特别强调了在化工装置开车时,锅炉的负荷调节。
在此基础上,针对煤质变化及磨损情况对锅炉燃烧情况的影响提出了建议。
关键词:CFB ;锅炉运行调节;故障处理及注意事项1. 循环流化床锅炉原理固体粒子经与气体或液体接触而转变为类似流体状态的过程,称为流化过程。
流化过程用于燃料燃烧,即为流化燃烧,其炉子称为流化床锅炉。
循环流化床锅炉是在鼓泡流化床锅炉技术的基础上发展起来的新炉型,它与鼓泡床锅炉的最大区别在于炉内流化风速较高(一般为4~8m/s),在炉膛出口加装了气固物料分离器。
被烟气携带排出炉膛的细小固体颗粒,经分离器分离后,再送回炉内循环燃烧[1]。
循环流化床锅炉可分为两个部分:第一部分由炉膛(快速流化床)、气固物料分离器、固体物料再循环设备等组成,第二部分为对流烟道,布置有过热器、再热器、省煤器和空气预热器等,与其它常规锅炉相近。
循环流化床锅炉燃烧所需的一次风和二次风分别从炉膛的底部和侧墙送入,燃料的燃烧主要在炉膛中完成,炉膛四周布置有水冷壁用于吸收燃烧所产生的部分热量。
由气流带出炉膛的固体物料在气固分离装置中被收集并通过返料装置送回炉膛。
2. 某化工厂3×150t/h高温高压循环流化床锅炉主要设计参数及简介2.1 锅炉主要设计参数额定蒸发量150 t/h额定蒸汽温度540 ℃额定蒸汽压力(表压)9.8 MPa给水温度191 ℃锅炉排烟温度140 ℃排污率≤1 %。
循环流化床锅炉毕业设计解析

河北工业大学城市学院毕业设计说明书作者学号:系:能源与环境工程专业专业:热能与动力工程题目:135t/h循环流化床锅炉结构设计指导者:(姓名) (专业技术职务)评阅者:(姓名) (专业技术职务)135吨/小时循环流化床锅炉设计摘要:此次设计研究了循环流化床锅炉的国内外发展现状和发展历程,对其进行了结构特点的分析和优缺点的对比,然后对循环流化床锅炉的炉膛、旋风分离器、过热器、省煤器、空气预热器等进行简要的介绍,最后进行了方案论证。
在整个设计过程中进行了热力计算和烟风阻力计算。
热力计算包括炉膛、高温过热器、低温过热器、省煤器以及空气预热器的计算。
烟风阻力计算包括烟道阻力计算和空气阻力计算。
最后对鼓风机和引风机进行了选择。
在此基础上,利用CAD绘制锅炉结构图、水系统图、烟风系统图、省煤器。
关键词:循环流化床锅炉,热力计算,烟风阻力计算,旋风分离器The Design of 135t/h CFBBAbstract:The design study of circulating fluidized bed boiler development in the world and the course of development,carried out the analysis of structural characteristics and the advantages and disadvantages of contrast,and a brief introduction to the circulating fluidized bed boiler furnace, cyclone, superheater, economizer, air preheater, etc.Finally, the circulating fluidized bed boilers have been a demonstration program. Throughout the design process, the thermodynamic calculation and the smoke wind resistance.Thermodynamic calculation of the furnace, high temperature superheater, low temperature superheater, economizer and air preheater of calculation.Smoke wind resistance calculation include calculation of flue resistance and air resistance calculation.Blowers and induced draft fan to choose.On this basis, the use of CAD drawing the boiler chart diagram of the water system, breathing air system, economizer figure.Keywords:CFB;thermal calculatio; flue-gas and air resistance calculation; The Cyclone Separator目录1 绪论 (7)1.1 国外、内研究现状和发展趋势 (7)1.1.1 国外循环流化床锅炉发展现状 (7)1.1.2 国内循环流化床锅炉发展现状 (7)1.2 主要研究内容 (8)1.2.1传统燃煤锅炉发展到循环流化床锅炉的过程 (8)1.2.2 循环流化床锅炉的优缺点分析 (8)1.3 本章小结 (9)2 锅炉结构与设计简介 (9)2.1 循环流化床锅炉概述 (9)2.2 锅炉基本特性 (10)2.2.1锅炉主要技术参数 (10)2.2.2 燃料特性 (10)2.2.3主要经济技术指标 (11)2.2.4 燃料的燃烧计算 (12)2.3 炉膛设计 (12)2.4 本章小结 (13)3 方案论证 (13)4 锅炉结构简介 (14)4.1 锅筒及炉内设备 (14)4.1.1 锅筒 (14)4.1.2 水冷壁 (14)4.1.3锅炉基本尺寸 (14)4.2 燃烧设备 (15)4.2.1 布风板 (15)4.2.2 分离器 (16)4.3 对流受热面设计 (17)4.3.1 过热器 (17)4.3.2省煤器 (18)4.3.3 空气预热器 (19)4.3.4管子特性 (20)4.4 循环流化床锅炉排放控制 (20)4.5 钢架及平台楼梯 (21)4.6 炉墙及保温结构 (21)4.7 锅炉阀门仪表及管道 (22)4.8 本章小结 (22)5 135t/h CFBB 热力计算 (22)6 烟气侧阻力计算 (23)7 空气侧阻力计算 (24)8 风机的选择 (24)9 计算说明书 (25)10 风机型号参照表 (25)结论 (26)参考文献 (27)致谢 (29)第一章热力计算 (30)1 设计任务 (30)1.1 燃料特性 (30)1.2空气过剩系数及各段烟道的漏风系数的选取 (31)1.3 空气量、烟气量及烟气焓计算 (31)1.4 锅炉的各项热损失 (32)1.5 烟气特性计算 (33)1.6烟气焓温表 (35)1.7 锅炉热平衡及燃料消耗量计算 (37)1.8 炉膛设计 (39)1.8.1炉膛结构设计 (39)1.8.2布风装置设计 (40)1.8.3炉膛的设计步骤 (40)1.9 稀相区传热计算 (41)1.10高温过热器设计及传热计算 (46)1.10.1高温过热器结构计算 (46)1.10.2高温过热器传热计算 (47)1.11 低温过热器结构计算 (50)1.11.1 低温过热器结构计算 (50)1.11.2低温过热器传热计算 (51)1.13省煤器设计及传热计 (53)1.13.1省煤器结构计算 (53)1.13.2 省煤器传热计算 (54)1.14空气预热器设计计算 (57)1.14.1空气预热器结构计算 (57)1.14.2空气预热器传热计算 (58)1.15热力计算结果汇总表 (60)1.16本章小结 (61)第二章烟风阻力计算 (62)2 烟道阻力计算 (62)2.1炉膛真空度 (62)2.2旋风分离器阻力计算 (62)2.2.1进口烟道阻力计算 (62)2.2.2旋风分离器本体阻力计算 (64)2.2.3出口烟道阻力计算 (66)2.2.4旋风分离器总阻力计算 (67)2.3烟道转向室阻力计算 (67)2.4 高温过热器阻力计算 (68)2.5低温过热器阻力计算 (69)2.6烟道截面变化阻力计算 (70)2.7 省煤器阻力计算 (71)2.8空气预热器阻力计算 (72)2.9除尘器阻力计算 (74)2.10烟囱阻力计算 (74)2.11烟气侧自生通风力计算 (74)2.12锅炉烟气侧烟总流阻 (75)第三章空气侧阻力计算 (75)3空气侧阻力计算 (75)3.1冷风道阻力计算 (75)3.2空气预热器阻力计算 (75)3.2.1空气冲刷错列管簇阻力 (75)3.2.2空气预热器空气侧自身通风力计算 (76)3.2.3空气预热器空气侧自身通风力计算 (77)3.3热风道阻力 (77)3.4炉膛风室压力计算 (77)3.4.1配风装置上料层阻力计算 (77)3.4.2配风装置阻力计算 (77)3.4.3炉膛风室压力计算 (80)3.5炉膛空气进口处真空度计算 (80)3.6锅炉空气侧总流阻计算 (80)第四章风机的选择 (80)4.1 送风机的选择 (80)4.2引风机的选择 (81)5本章小结 (82)第五章风机型号参照表 (82)1 绪论随着锅炉这种将能量的化学能转化为动能的设备广泛的应用和发展,导致环境严重的污染。
150MW循环流化床锅炉脱硫脱硝技术改造及燃烧优化

150MW循环流化床锅炉脱硫脱硝技术改造及燃烧优化关键词:循环流化床锅炉脱硝技术脱硝系统循环流化床锅炉作为高效清洁燃烧设备,煤种适应性广,能够稳定燃烧原煤洗选后产生的煤泥、洗混煤、煤矸石等劣质煤,被广泛地作为坑口电厂的首选炉型。
阳城电厂采用东方锅炉厂DG480/13.7-Ⅱ2型循环流化床锅炉,该锅炉超高压中间一次再热、单汽包自然循环、单炉膛单布风板平衡通风、固态排渣、露天布置。
锅炉主要由炉膛、高温汽冷旋风分离器、自平衡“J”阀双路回料器和尾部对流烟道组成。
炉膛内布置有8片屏式过热器、4片屏式再热器、1片水冷分隔墙。
锅炉前墙均匀布置6个给煤口、4个石灰石给料口,石灰石粉输送管道长约200m,经压缩空气输送至炉前墙。
热一次风经两侧进入水冷风室,通过布风板上的钟罩式风帽均匀进入炉膛,主要起到流化床料的作用;热二次风经12个上二次风口、11个下二次风口分层进入炉膛,起到扰动燃烧、提供足够氧量的作用。
燃料由距布风板约12m的炉膛两侧喷入。
两台锅炉共设置3台氨水输送泵和3台稀释水输送泵,均为二用一备。
脱硝喷枪设置在炉膛出口两侧的水平烟道上,单侧水平烟道烟气外旋方向布置7支喷枪,内旋方向布置3支。
阳城电厂入炉燃料中煤泥约占30%,洗混煤约占60%。
表1为入炉燃料特性。
随着运行时间的增加,阳城电厂循环流化床锅炉采用SNCR技术的脱硝系统,存在脱硝剂耗量增大,氨逃逸指数升高,NOx指标无法满足环保要求的现象。
另外随着环保指标的提高,脱硫系统也迫切需要技术升级。
若采用湿法脱硫,投资大、成本高,改造困难。
根据循环流化床锅炉脱硫特性,采取干法炉内脱硫技术达到超低排放要求意义重大。
1脱硫脱硝改造1.1脱硫改造1.1.1增加炉膛中隔墙水冷屏,降低炉膛床温循环流化床锅炉炉内脱硫反应最佳温度区间为850~900℃。
通过热力计算,确定通过中隔墙水冷屏,增加炉内受热面换热,降低炉膛床温。
增加36根与中隔墙水冷屏同材质的20G,规格为76×8的管排,换热面积约为120m3。
3×150t/h循环流化床锅炉运行调节及注意事项
3×150t/h循环流化床锅炉运行调节及注意事项摘要:本文介绍了循环流化床锅炉原理、优缺点。
以某化工厂用3×150t/h 高温高压循环流化床锅炉为例,阐述了这3台锅炉的实际运行情况,特别强调了在化工装置开车时,锅炉的负荷调节。
在此基础上,针对煤质变化及磨损情况对锅炉燃烧情况的影响提出了建议。
关键词:CFB ;锅炉运行调节;故障处理及注意事项1. 循环流化床锅炉原理固体粒子经与气体或液体接触而转变为类似流体状态的过程,称为流化过程。
流化过程用于燃料燃烧,即为流化燃烧,其炉子称为流化床锅炉。
循环流化床锅炉是在鼓泡流化床锅炉技术的基础上发展起来的新炉型,它与鼓泡床锅炉的最大区别在于炉内流化风速较高(一般为4~8m/s),在炉膛出口加装了气固物料分离器。
被烟气携带排出炉膛的细小固体颗粒,经分离器分离后,再送回炉内循环燃烧[1]。
循环流化床锅炉可分为两个部分:第一部分由炉膛(快速流化床)、气固物料分离器、固体物料再循环设备等组成,第二部分为对流烟道,布置有过热器、再热器、省煤器和空气预热器等,与其它常规锅炉相近。
循环流化床锅炉燃烧所需的一次风和二次风分别从炉膛的底部和侧墙送入,燃料的燃烧主要在炉膛中完成,炉膛四周布置有水冷壁用于吸收燃烧所产生的部分热量。
由气流带出炉膛的固体物料在气固分离装置中被收集并通过返料装置送回炉膛。
2. 某化工厂3×150t/h高温高压循环流化床锅炉主要设计参数及简介2.1 锅炉主要设计参数额定蒸发量150 t/h额定蒸汽温度540 ℃额定蒸汽压力(表压)9.8 MPa给水温度191 ℃锅炉排烟温度140 ℃排污率≤1 %空气预热器进风温度20 ℃锅炉计算热效率88.9%锅炉保证热效率88%燃料消耗量22.8 t/h一次热风温度200 ℃二次热风温度200 ℃一、二次风量比60:40循环倍率25 ~30锅炉飞灰份额70 %脱硫效率(钙硫摩尔比为2.5时)≥ 85 %2.2 锅炉简介锅炉为高温高压,单锅筒横置式,单炉膛,自然循环,全悬吊结构,全钢架π型布置。
《循环流化床锅炉过热汽温控制研究》范文
《循环流化床锅炉过热汽温控制研究》篇一一、引言循环流化床锅炉(CFBB)是现代工业中重要的能源转换设备之一,它通过高温、高压和连续运行的条件来实现高效发电。
在CFBB的运行过程中,过热汽温控制是一个关键的环节,直接关系到锅炉的稳定性和安全性。
本文旨在探讨循环流化床锅炉过热汽温控制的相关研究,以期为实际工业应用提供理论支持。
二、循环流化床锅炉的工作原理及特点循环流化床锅炉是一种新型的燃烧设备,其工作原理是利用高温烟气将燃料颗粒在流化床内进行燃烧,通过燃烧产生的热量将水加热成蒸汽,进而驱动汽轮机进行发电。
其特点包括燃烧效率高、燃料适应性广、环保性能好等。
然而,由于CFBB的运行环境复杂,过热汽温的控制难度较大。
三、过热汽温控制的重要性过热汽温是CFBB运行过程中的一个重要参数,它直接关系到锅炉的稳定性和安全性。
如果过热汽温过高或过低,都会对锅炉的运行产生不利影响。
过高的过热汽温可能导致蒸汽管道的损坏和汽轮机的故障,甚至引发安全事故;而过低的过热汽温则会影响蒸汽的焓值和做功能力,降低锅炉的效率。
因此,对过热汽温进行精确控制具有重要意义。
四、循环流化床锅炉过热汽温控制的研究现状目前,针对循环流化床锅炉过热汽温控制的研究主要集中在以下几个方面:一是优化控制系统算法,以提高控制精度和响应速度;二是引入先进的智能控制技术,如模糊控制、神经网络控制等;三是通过调整燃料配比、改变烟气流量等方式来改善燃烧过程,从而实现对过热汽温的有效控制。
此外,还有学者从机理角度出发,研究CFBB的燃烧过程和传热过程,以揭示过热汽温的变化规律。
五、循环流化床锅炉过热汽温控制的策略与方法针对循环流化床锅炉过热汽温的控制,本文提出以下策略与方法:1. 优化控制系统算法。
采用先进的控制算法,如预测控制、自适应控制等,以提高控制系统的精度和响应速度。
同时,通过实时监测和反馈调整,实现对过热汽温的精确控制。
2. 引入智能控制技术。
利用模糊控制、神经网络控制等智能控制技术,根据CFBB的运行状态和外部环境变化,自动调整控制参数,以实现对过热汽温的有效控制。
循环流化床锅炉料层差压及炉膛差压的控制(三篇)
循环流化床锅炉料层差压及炉膛差压的控制循环流化床锅炉是一种高效的燃煤锅炉,具有燃烧效率高、环保、运行稳定等优点。
在循环流化床锅炉的运行过程中,料层差压和炉膛差压的控制对保证锅炉的安全运行和效率的提高起着重要作用。
料层差压是指料层上下两部分之间的气体压力差。
料层差压的控制对于维持适当的流化状态、控制燃烧过程以及保证锅炉的运行稳定性非常重要。
过低的料层差压可能导致床层松散,甚至造成料层内的非正常流动现象。
而过高的料层差压则会造成过度压缩,导致床层不能良好流化,影响燃烧效果和锅炉的热效率。
一般来说,控制料层差压的方法主要有两种:自动调节和人工调节。
自动调节方法主要是通过监测和调节鼓风机的风量、排渣机的转速以及给料设备的运行状态等参数,使料层差压保持在一定范围内。
这种方法相对来说比较简单,但需要具备一定的智能控制系统和自动化设备。
人工调节方法主要是通过操作人员根据经验和观察燃烧情况,手动调节给料、风量和排渣等参数,以达到控制料层差压的目的。
这种方法需要操作人员具备一定的专业知识和经验。
除了料层差压的控制,炉膛差压的控制也是循环流化床锅炉运行过程中的一个重要环节。
炉膛差压是指锅炉炉膛进出口之间的气体压力差。
炉膛差压的控制对于燃烧效果和锅炉的热效率有着重要的影响。
过低的炉膛差压会导致炉膛内的气体流动不畅,燃烧效果变差;而过高的炉膛差压则会导致过量的风量进入炉膛,增加运行风机的功耗和磨损,同时也会降低燃烧效率。
控制炉膛差压的方法主要有两种:调节给风量和调节炉膛出口的风阀开度。
调节给风量可以通过控制鼓风机的转速或调节鼓风机的进气阀开度来实现;而调节炉膛出口的风阀开度则可以通过调节风阀的开度来实现。
这两种方法可以根据锅炉的具体情况选择合适的方式进行控制。
在实际操作中,可以通过不断调节给风量和炉膛出口的风阀开度,使炉膛差压保持在一个合理的范围内。
总之,循环流化床锅炉料层差压和炉膛差压的控制对保证锅炉的安全运行和高效燃烧非常重要。
循环流化床锅炉设计与计算研究
循环流化床锅炉设计与计算研究循环流化床锅炉是一种高效、节能的锅炉形式,广泛应用于工业领域。
设计和计算循环流化床锅炉需要考虑多个方面,包括系统参数、燃料选择、循环流化床高度的确定、排渣和排烟等问题。
本文将重点介绍循环流化床锅炉设计与计算的主要内容。
首先,设计和计算循环流化床锅炉需要确定系统参数。
包括锅炉的额定蒸发量、额定蒸汽压力和温度、循环流化床高度、床料流量等。
其中,额定蒸发量是指在规定的额定工况下锅炉能够产生的蒸汽量。
额定蒸汽压力和温度是指锅炉在额定工况下产生的蒸汽的压力和温度。
循环流化床高度是指循环流化床内的固体床料的高度,它的大小直接影响床上颗粒的停留时间和热交换效果。
床料流量是指循环流化床内床料的流量大小,它的大小与床内颗粒的停留时间和循环流化床的稳定性有关。
其次,燃料选择是设计和计算循环流化床锅炉需要考虑的另一个重要因素。
不同燃料的特性不同,对循环流化床锅炉的设计和计算有着不同的要求。
燃料的热值、含水量、灰分等参数都会对锅炉的燃烧效率和排放物的排放量产生影响。
因此,在设计和计算循环流化床锅炉时,需要对燃料进行详细的分析和选取合适的燃料。
另外,循环流化床锅炉的循环流化床高度的确定也是设计和计算的重点。
循环流化床高度的大小直接影响循环流化床内颗粒的停留时间和燃烧效率。
通常情况下,循环流化床高度应根据燃料的特性、锅炉的额定蒸发量和额定蒸汽压力等参数来确定。
一般而言,循环流化床高度较小,颗粒的停留时间较短,燃烧效率相对较低,但运行稳定性良好。
循环流化床高度较大,颗粒的停留时间较长,燃烧效率相对较高,但运行稳定性较差。
因此,在设计和计算循环流化床锅炉时,需要综合考虑这些因素,确定合适的循环流化床高度。
最后,设计和计算循环流化床锅炉还需要考虑排渣和排烟等问题。
循环流化床锅炉的特点是床内颗粒可以循环使用,但床表面会聚集一定的灰积,需要及时清除。
因此,设计和计算循环流化床锅炉时,需要考虑灰积的处理和排渣系统的设计。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
150TH循环流化床锅炉炉膛本体设计毕业论文1绪论1.1课题背景能源与环境是当今社会发展的两大问题。
我国是产煤大国,也是用煤大国,目前一次能源消耗种煤炭占76%左右,在可见的今后若干年还有上升的趋势,而这些煤炭中又有84%是直接用于燃烧的,其效率还不够高,燃烧所产生的大气污染物还没得到有效的控制,以致于我国每年排入大气的87%的SO2和67%NO X均来源于煤的直接燃烧,可见发展高效、低污染的清洁燃煤技术是当前正待解决的问题。
循环流化床锅炉是近十几年发展起来的一项高效、低污染清洁燃烧技术,其主要特点在于燃料及脱硫剂经多次循环,反复地进行低温燃烧和脱硫反应,炉湍流运动强烈,不但能达到低NO X的排放、90%脱硫效率与煤粉炉相近的燃烧效率,而且具有燃料适应性广、负荷调节性能好、灰渣易于综合利用等优点,因此在国际上得到迅速的商业推广。
本课题是150t/h循环流化床锅炉,对其锅炉本体进行设计计算。
1.2主要研究容(1)针对设计要求选择合理的炉型,绘制锅炉总图和主要部件结构图;(2)完成150t/h循环流化床锅炉本体的热力计算和锅筒的强度计算;(3)研究150t/h循环流化床锅炉的运行特点。
1.3 研究的目的及意义我国是世界上最大的煤生产与消耗国,煤在我国一次能源结构中占据着绝对主要的地位。
并且,由于自然条件的限制和历史发展的原因,这种状况在相当长的时期不会有实质性的改变。
煤炭与其他一次能源,如石油、天然气相比,是一种比较“脏”的燃料,它在燃烧过程中将产生大量的灰渣、粉尘、废水、SO2、NO X等废弃物,如果这些废弃物未能妥善处理,将会严重干扰生态环境,甚至造成永久性破坏。
煤炭燃烧等带来的环境污染问题有酸雨污染、粉尘污染和温室效应气体引起的全球气温变暖问题。
而且,在我国很大部分燃煤锅炉都存在着热效率偏低的问题,并且由于成本考虑,很多锅炉没有配备相应的脱硫脱销装置,这给环境带来了相当的负担。
随着经济的快速发展,由于能源的过度开发和消费累计的效应,产生了制约经济发展和影响人类生存的环境污染问题。
基于能源结构及环境状况的考虑,在20世纪90年代,我国就将洁净煤燃烧技术作为可持续发展和实现环境根本转变的战略措施之一,给予了高度的重视。
洁净煤技术是当前世界各国解决由煤炭引发的环境问题的主导技术之一,也是国际高技术竞争的一个重要领域。
世界发达国家极为重视洁净煤燃烧技术,制定了一系列强有力的政策法规,并投入了巨额资金研究开发和推广应用洁净煤技术。
美国制定并实施了庞大的洁净煤技术示计划,己经取得了很好的成果;欧共体指定了“兆卡计划”,旨在促进欧洲能源利用新技术的开发,减少对石油的依赖和煤炭利用造成的环境污染;日本于1993年在“新能源综合开发机构”组建了“洁净煤技术中心”,负责全日本的新能源和洁净煤技术的规划、管理和实施。
从长远看,洁净煤技术的发展,必将对世界能源供应格局、煤炭的前景以及改善环境的努力产生重大的影响。
综上所述,在当前及今后较长的时间,流化床燃煤技术是洁净煤燃烧的主要形式和发展重点。
流化床燃烧具有对燃料适应性好,有害气体排放量低等优点,自它问世以来在世界各主要工业化国家得到了迅速的发展。
流化床燃烧在电站锅炉、工业锅炉、窑炉和焚烧各种废物、烧水泥等领域得到了广泛的应用。
流化床燃烧是介于层状燃烧与煤粉燃烧之间的一种燃烧方式。
层状燃烧效率低,煤粉燃烧效率高,但气体污染排放物多。
流化床燃烧则克服了二者的某些缺点,保留了它们的优点,是一种很有竞争能力和优势的洁净煤燃烧技术。
专家们估计,二十一世纪将是流化床燃烧在大型电站锅炉、工业锅炉和各种废物焚烧炉上得到广泛应用的世纪。
应用于发电领域的常压循环流化床燃烧(CFBC)技术始于20世纪70年代。
作为一项高效、低成本的清洁燃烧,它具有以下优点:(1) 燃烧效率高,接近或达到同容量煤粉炉的效率水平;(2) 燃料适应性强,不仅可以燃用烟煤等优质燃料,而且可燃用各种劣质燃料,如贫煤、洗中煤、泥煤、研石、石油焦、油页岩、废木屑,甚至工业废弃物和城市垃圾等;(3) 负荷调节比宽,在25%额定负荷下仍能不投油稳定燃烧;(4)负荷调节方便快捷,负荷连续变化速率可达到7%一2%/mni;(5) 污染排放少,低温燃烧及分级送风使NOx生成量少;可用石灰石作脱硫添加剂,低成本实现炉脱硫;(6)灰渣便于综合利用。
上述的诸多优点使得循环流化床燃烧技术特别适合我国的国情。
在我国目前环保要求日益严格、电厂负荷调节围较大、煤种多变、原煤直接燃烧比例高、国民经济发展水平不平衡、燃煤与环保的矛盾日益突出的情况下,循环流化床锅炉己成首选的高效低污染的新型燃烧技术。
本次设计是很具有代表性的典型循环流化床锅炉,通过准确的计算数据与形象的图纸描述,能较直观的分析出该锅炉对比其他锅炉的优缺点,同时,通过设计强化了所学专业知识和CAD绘图操作能力,增强了阅读大量文献资料和论文的能力。
1.4 国外研究现状从上世纪开始,世界各国有很多科研机构和制造厂商致力于循环流化床锅炉的开发研究,共同的努力使此项技术日臻成熟和完善。
迄今,美国的FW、芬兰的户上lsortm(己并入FW)、德国的Lugri、瑞典的ABB和法国的Steni等公司都能提供商品化的l00M节/e以上的全套大型循环流化床锅炉发电设备。
世界上亚临界300MW容量循环流化床技术己趋成熟,450MW的超临界循环流化床锅炉也将于2005年投运囚。
虽然循环流化锅炉以其独特的优点在国外都得到了极大的发展,但要完全发挥其优势,必须走产业化和大型化的道路,开发制造具有我国自主知识产权的大型循环流化锅炉,并在容量上尽快达到与煤粉炉相当的水平。
一旦这项新技术实现了大型化和国的产业化,就能切实地体现其重大的经济效益、社会效益和环境效益。
我国劣质煤、高硫煤及油页岩储量大,大型循环流化床锅炉为这类能源的开发利用提供了很好途径,可以缓解我国动力煤紧的局面。
我国于20世纪80年代中期开始投入力量积极从事循环流化床燃烧技术的研究开发,虽然起步较晚,但进步很快。
清华大学、中科院热物理所等科研院所与国锅炉生产厂家合作,在燃烧、传热、流态化、气固分离、脱硫灰渣处理等方面完成了大量卓有成效的理论和实验研究工作。
我国己有30多台l00MW等级的循环流化床机组在运行或设计安装之中。
300MW循环流化床机组本地化依托工程白马电厂正在抓紧建设,计划2005年底投产。
同时,通过200一350Mw循环流化床设计制造技术引进和消化吸收,“十一五”期间,将实现大型循环流化床主设备及锅炉岛系统95%本地化设计制造。
国产化后的大型循环流化床机组的含税电价与同容量常规火电机组加脱硫装置基本相当。
2005一2010年期间,我国还将建设投产开远、、黄角庄、坪石等一批300MW循环流化床电站。
大型循环流化床锅炉在我国有着广阔的市场前景。
循环流化床锅炉(CFBB)燃烧技术是我国燃烧煤技术的发展方向,国家有关部门利用资金重点支持发展烧劣质燃料的CFBB,并大力促进在热电联产中的开发应用,这样既可使资源得到综合利用,节约能源,又能减少环境污染,发展地方经济,有显著的社会效益、环境效益和经济效益。
循环流化床锅炉在发展过程中也遇到过很多的问题,如烟一风系统阻力较高、风机用电量大、受热面磨损问题比较严重、对辅助设备要求较高等。
不过这些问题大多已经得到较好的解决。
如适当的炉膛设计可完全避免水冷壁的磨损;正确选择和设计分离器,既可保证很高的分离效率也能避免自身的磨损;而冷渣器和高压风机等主要辅助设备随着循环流化床锅炉的发展,也都有了成熟的产品。
风机问题则是单就烟一风系统阻力而言。
如果考虑到煤粉炉需要复杂的制粉系统而链条炉效率低且无脱硫效果,则风机用电量的少量增加是完全可以接受的。
根据目前状况,现有的锅炉容量和蒸汽参数的循环流化床锅炉用于未来的工业锅炉己不成问题,大型化是当前循环流化床锅炉的主要发展方向。
但在锅炉大型化的过程中,仍然存在下述缺点:(1) 由于采用高气体流速,高物料循环倍率,床气固混合物密度大,又加分离器流动阻力,因而使锅炉机组运行的自耗电能增大;幻需要庞大的分离器;(2) 床固体含量大,一般没有受热面,燃料中挥发份及燃烧生成的CO在分离器中继续燃烧,有可能使分离器发生结渣;(3) 整个循环系统的调节及控制要求较高。
针对上述主要问题,国外不少研究、设计人员致力于下述有关方向的研究:(1) 根据不同的燃料种类、颗粒度,选用合适的流化状态,用一种或两、三种配合使用。
关键是要形成循环,以达到提高燃烧效率和减少大气污染的目的;(2) 根据具体情况,选用合适的循环倍率。
对大型发电用锅炉,循环倍率可取高些,对工业用锅炉和坑口电厂用锅炉,循环倍率可取低些。
对热值低的煤采用低倍率以减少厂用电;(3) 炉分离装置,目前国外多用离心式旋风分离器,但其尺寸随着锅炉大型化而增大,致使布置困难,运行维护费用增加。
因而寻求新型炉分离方式己成为开发循环流化床锅炉的一个重要课题。
在这方面我国已开发应用S型惯性分离器,迈出了可喜的一步。
同时,从实用性出发,对锅炉本体和配套设备需解决下述问题:(1) 使用高效低阻的飞灰分离器,要求体积小,耐温防磨,运行周期长;(2) 受高浓度烟尘冲刷的相应部件要用耐磨材料及防磨结构;(3) 锅炉结构要满足自动点火和运行控制的要求,并便于负荷调节和床温调节; (4) 循环回料装置要满足正常负荷及变负荷时控制回料量的要求,调节灵活,跟踪性能好,密封良好;(5) 配套设备要有专门设计的煤粒、石灰石粒的制备系统及设备,高效高压头的送引风机、与煤粉炉不同的灰渣排除方式及设备、应用含硫酸钙灰渣的综合利用途径。
2 锅炉热平衡计算 2.1 燃煤特性煤种:烟煤应用基成分 53.6%ar C = 0.9%ar N = 2.94%ar H =30.35%ar A = 2.78%ar O = 8%ar W =1.43%ar S =低位发热值 ,,5050/ar net p Q kal kg =2.2 锅炉参数额定蒸发量 h t D e /150= 额定蒸汽压力 MPa Pe 82.3= 额定蒸汽温度 0450zq T C = 给水温度 0150gs T C = 冷空气温度 030lk T C = 连续排污率 2%pw P =2.3 理论空气量、理论烟气容积计算[1]理论空气量0k V单位质量的收到基完全燃烧而又没有剩余氧存在时所需要的空气量用0k V 表示,它是指标状况下不含水蒸气的干空气量。
理论空气量、理论烟气容积的计算如表2.1所示。
表2.1 理论空气量、理论烟气容积计算2.4 各受热面烟道中烟气特性表[1][2]表2.2 各受热面烟道中烟气特性表2.5 受热面烟气焓温表[3]烟气和空气的焓分别表示1kg 固体或液体燃料生成的烟气和所需的理论空气量,在等压下从0℃加热到t ℃所需的热量,用符号I y 、I k 表示,单位为kal/kg 。
