【CN209891381U】一种建筑结构【专利】

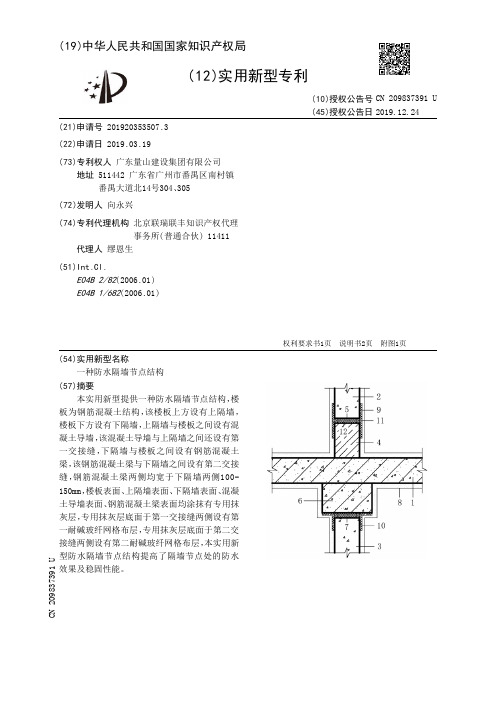

【CN209837391U】一种防水隔墙节点结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920353507.3(22)申请日 2019.03.19(73)专利权人 广东量山建设集团有限公司地址 511442 广东省广州市番禺区南村镇番禺大道北14号304、305(72)发明人 向永兴 (74)专利代理机构 北京联瑞联丰知识产权代理事务所(普通合伙) 11411代理人 缪恩生(51)Int.Cl.E04B 2/82(2006.01)E04B 1/682(2006.01)(54)实用新型名称一种防水隔墙节点结构(57)摘要本实用新型提供一种防水隔墙节点结构，楼板为钢筋混凝土结构，该楼板上方设有上隔墙，楼板下方设有下隔墙，上隔墙与楼板之间设有混凝土导墙，该混凝土导墙与上隔墙之间还设有第一交接缝，下隔墙与楼板之间设有钢筋混凝土梁，该钢筋混凝土梁与下隔墙之间设有第二交接缝，钢筋混凝土梁两侧均宽于下隔墙两侧100-150mm，楼板表面、上隔墙表面、下隔墙表面、混凝土导墙表面、钢筋混凝土梁表面均涂抹有专用抹灰层，专用抹灰层底面于第一交接缝两侧设有第一耐碱玻纤网格布层，专用抹灰层底面于第二交接缝两侧设有第二耐碱玻纤网格布层，本实用新型防水隔墙节点结构提高了隔墙节点处的防水效果及稳固性能。
权利要求书1页 说明书2页 附图1页CN 209837391 U 2019.12.24C N 209837391U权 利 要 求 书1/1页CN 209837391 U1.一种防水隔墙节点结构，其特征在于：包括有楼板、上隔墙、下隔墙、混凝土导墙、第一交接缝、钢筋混凝土梁、第二交接缝、专用抹灰层、第一耐碱玻纤网格布层、第二耐碱玻纤网格布层、密封胶层、专用粘结剂层；所述楼板为钢筋混凝土结构，该楼板上方设有上隔墙，楼板下方设有下隔墙；所述上隔墙与楼板之间设有混凝土导墙，该混凝土导墙与上隔墙之间还设有第一交接缝；所述下隔墙与楼板之间设有钢筋混凝土梁，该钢筋混凝土梁与下隔墙之间设有第二交接缝；所述钢筋混凝土梁两侧均宽于下隔墙两侧100-150mm；所述楼板表面、上隔墙表面、下隔墙表面、混凝土导墙表面、钢筋混凝土梁表面均涂抹有专用抹灰层；所述专用抹灰层底面于第一交接缝两侧设有第一耐碱玻纤网格布层，该第一耐碱玻纤网格布层的边界与第一交接缝中线的距离为100-200mm；所述专用抹灰层底面于第二交接缝两侧设有第二耐碱玻纤网格布层，该第二耐碱玻纤网格布层的一边铺至钢筋混凝土梁底面边界，另一边于下隔墙侧面的宽度为100-200mm；所述第一交接缝、第二交接缝的两端均设有密封胶层，中部均设有专用粘结剂层。
【CN209686729U】一种绿色建筑结构【专利】
2
CN 209686729 U
说 明 书
1/5 页
一种绿色建筑结构
技术领域 [0001] 本实用新型涉及房屋建筑领域，更具体地说，它涉及一种绿色建筑结构。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920141614 .X
(22)申请日 2019 .01 .24
(73)专利权人 广东恒达建设工程有限公司 地址 510635 广东省广州市天河区石牌街 龙怡路117号金富苑银汇大厦自编E3 幢1106房
(72)发明人 黄土荣 林晓思 陈江亮 陈贤志
7 .根据权利要求4所述的一种绿色建筑结构，其特征是：所述晒台(1)靠近屋顶面(2)上 的墙面 (3)的一侧开设有槽口向上的收纳槽 (14) ，所述收纳槽 (14)内收纳有挡板 ，所述挡板 由 垂直设置且 相互固定的 第一平板 (15) 和第二平板 (18) 组成 ，所述第二平板 (18) 靠近外 部。
2 .根据权利要求1所述的一种绿色建筑结构，其特征是：所述围板(7)的体积大小与所 述安装槽(4)的容积适配。
3 .根据权利要求1所述的一种绿色建筑结构，其特征是：所述安装筒(5)的侧面均固定 有第一带轮(26) ，若干第一带轮(26)之间绕接有同一条第一同步带 (25)。
4 .根据权利要求1所述的一种绿色建筑结构，其特征是：屋顶面(2)上的墙面(3)朝外的 一面内转动连接有丝杆(9) ，所述丝杆(9)竖直设置，所述晒台(1)的一侧穿过所述丝杆(9) 且螺纹连接在所述丝杆(9)上，屋顶面(2)上的墙面(3)的内底部固定有第一电机(10) ，所述 第一电机(10)与所述丝杆(9)同轴固定，屋顶面(2)上的墙面(3)内设置有引导所述晒台(1) 沿所述丝杆(9)的长度方向滑动的导向部件。
【CN209789300U】一种平面设计作品展示防护结构【专利】
(10)授权公告号 CN 209789300 U (45)授权公告日 2019.12.17
( 54 )实用新型名称 一种平面设计作品展示防护结构
( 57 )摘要 本实 用新型提供一 种平面设 计 作品 展示防
护结构，公开了一种采用卷轴式结构进行收纳与 展示，并且配合剪叉机构进行支撑与折叠收纳的 防护结构。结构简单，便于携带安放。其特征在于 所述主箱体内置有隔板，且将主箱体内分隔为转 轴腔 和叠放腔 ，所述主箱体的 一 侧为敞 口 结构 ， 所述主箱体外侧壁置有两个扣环，所述辅箱体内 置有隔板，且将辅箱体内分隔为固定轴腔和叠放 腔 ，所述辅箱体外 侧壁上置有两个卡 扣 ，且 和两 个扣环相对应，所述主箱体内侧壁上置有主箱滑 动槽，且位于叠放腔内 ，所述辅箱体内侧壁上置 有辅箱滑动槽，且位于叠放腔内 ，剪叉机构置于 主箱体和辅箱体之间 ，所述剪叉机构一侧的其中 一端通过连接轴和主箱体内侧壁相连接。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920194751 .X
(22)申请日 2019 .01 .25
(73)专利权人 江苏省徐州技师学院 地址 221151 江苏省徐州市泉山区西郊丁 楼江苏省徐州技师学院
(72)发明人 王倩
(51)Int .Cl . A47F 7/14(2006 .01) A47F 5/10(2006 .01)
2 .根据权利要求1所述的一种平面设计作品展示防护结构，其特征在于所述支撑脚架 由多个支撑脚组成。
3 .根据权利要求2所述的一种平面设计作品展示防护结构，其特征在于所述支撑脚铰 接置于伸缩杆上。
4 .根据权利要求1所述的一种平面设计作品展示防护结构，其特征在于所述把手置于 主箱体外侧壁上。

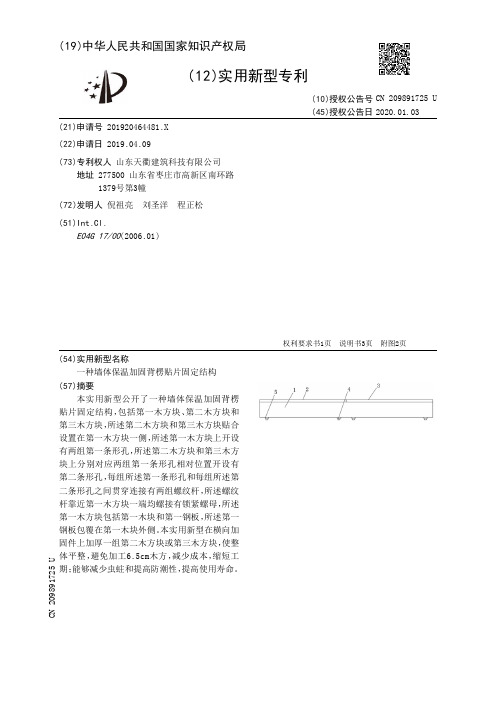

【CN209891725U】一种墙体保温加固背楞贴片固定结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920464481.X(22)申请日 2019.04.09(73)专利权人 山东天衢建筑科技有限公司地址 277500 山东省枣庄市高新区南环路1379号第3幢(72)发明人 倪祖亮 刘圣洋 程正松 (51)Int.Cl.E04G 17/00(2006.01)(54)实用新型名称一种墙体保温加固背楞贴片固定结构(57)摘要本实用新型公开了一种墙体保温加固背楞贴片固定结构，包括第一木方块、第二木方块和第三木方块，所述第二木方块和第三木方块贴合设置在第一木方块一侧，所述第一木方块上开设有两组第一条形孔，所述第二木方块和第三木方块上分别对应两组第一条形孔相对位置开设有第二条形孔，每组所述第一条形孔和每组所述第二条形孔之间贯穿连接有两组螺纹杆，所述螺纹杆靠近第一木方块一端均螺接有锁紧螺母，所述第一木方块包括第一木块和第一钢板，所述第一钢板包覆在第一木块外侧。
本实用新型在横向加固件上加厚一组第二木方块或第三木方块，使整体平整，避免加工6.5cm木方，减少成本，缩短工期；能够减少虫蛀和提高防潮性，提高使用寿命。
权利要求书1页 说明书3页 附图2页CN 209891725 U 2020.01.03C N 209891725U权 利 要 求 书1/1页CN 209891725 U1.一种墙体保温加固背楞贴片固定结构，包括第一木方块（1）、第二木方块（2）和第三木方块（3），其特征在于：所述第二木方块（2）和第三木方块（3）贴合设置在第一木方块（1）一侧，且所述第二木方块（2）和第三木方块（3）在第一木方块（1）并排设置，所述第一木方块（1）上开设有两组第一条形孔（6），所述第二木方块（2）和第三木方块（3）上分别对应两组第一条形孔（6）相对位置开设有第二条形孔（7），每组所述第一条形孔（6）和每组所述第二条形孔（7）之间贯穿连接有两组螺纹杆（4），所述螺纹杆（4）靠近第一木方块（1）一端均螺接有锁紧螺母（5），所述第一木方块（1）包括第一木块（8）和第一钢板（9），所述第一钢板（9）包覆在第一木块（8）外侧，所述第二木方块（2）和第三木方块（3）包括第二木块（11）和第二钢板（12），所述第二钢板（12）包覆在第二木块（11）外侧。
【CN209874482U】一种建筑施工结构支撑架【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920535934.3(22)申请日 2019.04.18(73)专利权人 青建集团股份公司地址 266000 山东省青岛市市北区堂邑路11号(72)发明人 董春海 潘强 罗家辉 (74)专利代理机构 青岛申达知识产权代理有限公司 37243代理人 蒋遥明(51)Int.Cl.E04G 15/02(2006.01)(54)实用新型名称一种建筑施工结构支撑架(57)摘要一种建筑施工结构支撑架，涉及建筑施工技术领域，包括立在门窗两侧的立柱和立柱上方的支撑部，该支撑部包括横向的支撑梁，在所述支撑梁的端部均铰接有定位臂，且每一个端部均有两根所述定位臂，所述定位臂的端部铰接有定位顶块，在所述支撑梁上竖直向上设置有伸缩杆，所述伸缩杆的端部铰接有支撑顶块。
本新型在门窗的上部支撑，将门窗的下部空间空余出来方便物料和设备吊装搬运，同时定位臂的端部分别定位顶在立柱和门窗的拐角处，使两根定位臂与门窗侧边之间形成稳定的三角支撑，确保将门窗上端的模板固定支撑。
权利要求书1页 说明书3页 附图3页CN 209874482 U 2019.12.31C N 209874482U权 利 要 求 书1/1页CN 209874482 U1.一种建筑施工结构支撑架，其特征在于，包括立在门窗两侧的立柱和立柱上方的支撑部，该支撑部包括横向的支撑梁，在所述支撑梁的端部均铰接有定位臂，且每一个端部均有两根所述定位臂，所述定位臂的端部铰接有定位顶块，在所述支撑梁上竖直向上设置有伸缩杆，所述伸缩杆的端部铰接有支撑顶块。
2.根据权利要求1所述的建筑施工结构支撑架，其特征在于，所述定位臂包括螺杆和设有内螺纹的套管，所述螺杆螺纹连接在所述套管内。
3.根据权利要求1所述的建筑施工结构支撑架，其特征在于，所述支撑梁包括两端的铰接端部和若干中间的单元梁，所述单元梁的两端为能相互扣合的耳板，相邻的所述单元梁之间将耳板扣合后通过螺栓固定连接，所述铰接端部与所述单元梁之间通过相同的耳板扣合后螺栓固定的方式连接，其螺栓的连接方向为竖直方向。
【CN209891032U】一种土木工程开槽器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920628490.8(22)申请日 2019.05.05(73)专利权人 河南省沿程建筑工程有限公司地址 455100 河南省安阳市安阳县住建局院内(市紫薇大道中段268-3号)(72)发明人 杜斌 (74)专利代理机构 西安合创非凡知识产权代理事务所(普通合伙) 61248代理人 杨蕾(51)Int.Cl.E01C 23/09(2006.01)(54)实用新型名称一种土木工程开槽器(57)摘要本实用新型属于土木工程机械技术领域，尤其为一种土木工程开槽器，包括推杆和底座，所述推杆的底端一侧固定有底座，所述支撑杆的一侧位于底座的上表面设置有水箱，所述一号槽的中心位置处设置有割片，所述二号槽的中心位置处设置有一号磨片，所述旋钮的内侧固定连接有犁片，在割片的后端水平方向设置有电动磨片，切割之后，通过电机带动磨片对切割开设槽壁表面进行打磨，通过水箱连接喷头，将水喷至磨片表面，打磨之后的槽壁内表面光滑整齐，利于槽中管线的铺设和放置；在开槽的底端一侧设置有活动犁片，当开槽器向前移动时，犁片推动槽中的混凝土颗粒向前移动，保证犁片后端的槽清洁无异物，便于清理工作的更好进行。
权利要求书1页 说明书4页 附图3页CN 209891032 U 2020.01.03C N 209891032U权 利 要 求 书1/1页CN 209891032 U1.一种土木工程开槽器，其特征在于：包括推杆（1）、底座（2）、驱动器（3）和控制器（4），所述推杆（1）的底端一侧固定有底座（2），所述底座（2）的上表面一侧设置有驱动器（3），所述驱动器（3）的一侧设置有控制器（4），所述控制器（4）的两侧通过螺栓固定连接有支撑杆（5），所述支撑杆（5）的一侧位于底座（2）的上表面设置有水箱（6），所述水箱（6）的底端一侧开设有出水槽（8），所述出水槽（8）的中心位置处卡合连接有水管（9），所述水管（9）的底端一侧卡合连接有连接头（18），所述连接头（18）的底端卡合连接有若干个喷头（19），所述底座（2）底端一侧开设有一号槽（10），所述一号槽（10）的中心位置处设置有割片（11），所述割片（11）的一侧开设有二号槽（12），所述二号槽（12）的中心位置处设置有一号磨片（13），所述一号磨片（13）的一侧通过转轴转动连接有滚轮（14），所述滚轮（14）的一侧通过转轴转动连接有旋钮（15），所述旋钮（15）的内侧固定连接有犁片（16）。
【CN209891406U】一种城市空间深度开发和利用的建筑【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920406780.8(22)申请日 2019.03.28(73)专利权人 彭辰祺地址 200082 上海市杨浦区江浦路466号1503室(72)发明人 彭辰祺 (74)专利代理机构 北京高沃律师事务所 11569代理人 代芳(51)Int.Cl.E04B 1/34(2006.01)E04H 1/04(2006.01)F24F 5/00(2006.01)(54)实用新型名称一种城市空间深度开发和利用的建筑(57)摘要本实用新型公开一种城市空间深度开发和利用的建筑，包括倾斜设置的主构架，主构架内侧设置有多层水平的建筑平台，主构架外侧设置有多个梯次排列的窑洞式的住宅；主构架上穿设有污浊空气处理塔，污浊空气处理塔上方的侧壁通过倾斜向下设置的热浊气总管连接有热风发电塔，热风发电塔下是热风总管，其以埋地连通管与吸风口相通，吸风口设于主构架外侧，埋地连通管内装有涡轮发电机，热风总管下部设有热泵热风机和加热器。
本实用新型提供了极少占用土地资源的建住宅的新模式，使主构架内外侧的场所和住宅内均处于良好的空气环境，使每户住宅均拥有小花园生活区，由于光能利用和蓄能风力发电大大节约了资源，降低了污染。
权利要求书1页 说明书4页 附图2页CN 209891406 U 2020.01.03C N 209891406U权 利 要 求 书1/1页CN 209891406 U1.一种城市空间深度开发和利用的建筑，其特征在于：包括倾斜设置的主构架，所述主构架内侧设置有多层水平的建筑平台，所述主构架外侧设置有多个梯次排列的窑洞式的住宅；所述主构架上穿设有污浊空气处理塔，所述污浊空气处理塔顶部设有冷水箱和制冷机，所述污浊空气处理塔顶部内壁装有冷却器，所述冷却器下方为喷淋管，所述污浊空气处理塔上方的侧壁通过倾斜向下设置的热浊气总管连接有热风发电塔，所述热风发电塔下为热风总管，所述热风总管以埋地连通管与吸风口相接，所述吸风口开设于所述主构架外侧，所述埋地连通管内设置有涡轮发电机，所述热风总管下部设置有热泵热风机和加热器；靠近热风总管和住宅外侧处设置有太阳能热水器，用于利用太阳能加热热风总管内气流；热泵热风机设置在热风总管底部，用于夜间加热热风总管内的气流。
【CN209339471U】一种建筑设计屋顶檐口防水结构【专利】
权利要求书1页 说明书3页 附图2页
CN 209339471 U
CN 209339471 U
权 利 要 求 书
1/1 页
1 .一种建筑设计屋顶檐口防水结构，包括屋顶墙壁(1) ，其特征在于：所述屋顶墙壁(1) 的下端外表面固定安装有部件安装板(7) ，所述部件安装板(7)的上端外表面设置有安装定 位滑槽(12) ，所述屋顶墙壁(1)的内部固定安装有満粘附加防水层(8)与防水垫层(10) ，所 述満粘附加防水层(8)位于防水垫层(10)的下端，所述屋顶墙壁(1)的上端外表面固定安装 有屋梁安装框架(9) ，所述屋梁安装框架(9)的上端外表面固定安装有通风挡算(2)与屋梁 安装杆(6) ，所述通风挡算(2)位于屋梁安装杆(6)的前端，所述通风挡算(2)的上端外表面 固定安装有防护瓦片(4) ，所述防护瓦片(4)的上端外表面设置有安装着力块(13)与排水渠 槽(14) ，所述安装着力块(13)位于排水渠槽(14)的一侧，所述防护瓦片(4)的前端外表面固 定安装有一号排水斜槽(3) ，所述一号排水斜槽(3)的一端外表面固定连接有二号排水斜槽 (11) ，所述通风挡算(2)的下端外表面固定安装有金属泛水板(5)。
2
CN 209339471 U
说 明 书
1/3 页
一种建筑设计屋顶檐口防水结构
技术领域 [0001] 本实用新型涉及屋顶檐口领域，特别涉及一种建筑设计屋顶檐口防水结构。
背景技术 [0002] 一种建筑设计屋顶檐口防水结构是一种建筑设计上防止屋顶檐口漏水的结构，它 的出现可以很好的保扩建筑的墙壁与排除雨水，它不但结构简单，而且安装方便；现有的建 筑设计屋顶檐口防水结构在使 用时存在一定的弊端 ，首先 ，在使 用过程中 ，不容易使屋檐前 端的雨水分布到两边滴落 ，具有一定的不便 ，其次 ，不能在对屋檐下端无损的情况下安装一 些部件等 ，具有一定的不利影响 ，还有 ，当在使 用过程中 ，不方便人们在屋顶上安装机器工 具 ，具有一定的 不利 ，给人 们的 使 用过程带来了一定的 不利影响 ，为此 ，我 们提出一种建筑 设计屋顶檐口防水结构。
【CN209339701U】一种建筑工程结构的减震装置【专利】
( 12 )实 用新型专利
(21)申请号 201920041208 .6
(22)申请日 2019 .01 .10
(73)专利权人 赵骏 地址 261053 山东省潍坊市西环路6388号 山东科技职业学院
(72)发明人 赵骏
(74)专利代理机构 北京科家知识产权代理事务 所(普通合伙) 11427
代理人 陈娟
(51)Int .Cl . E04H 9/02(2006 .01) E04B 1/98(2006 .01)
(10)授权公告号 CN 209339701 U (45)授权公告日 2019.09.03
( 54 )实用新型名称 一种建筑工程结构的减震装置
( 57 )摘要 本实 用新型公 开了一 种建筑 工程结 构的 减
权利要求书1页 说明书4页 附图2页
CN 209339701 U
CN 209339701 U
权 利 要 求 书Fra bibliotek1/1 页
1 .一种建筑工程结构的减震装置，包括建筑本体(1)，其特征在于： 所述建筑本体(1)的底部固定连接有顶部固定板(2) ，所述顶部固定板(2)的底部设置 有底部固定板(3) ，所述顶部固定板(2)和底部固定板(3)相邻的一侧均开设有第一固定凹 槽(4) ，所述顶部固定板(2)和底部固定板(3)的边缘处均开设有限位孔(5)，所述限位孔(5) 的内部活动连接有限位柱(6) ； 所述顶部固定板(2)和底部固定板(3)两侧均固定连接有滑块(7) ，所述滑块(7)的外部 活动连接有第一侧板(8) ，所述第一侧板(8)远离滑块(7)的一侧设置有第二侧板(9) ，所述 第一侧板(8)和第二侧板(9)相邻的一侧均开设有第二固定凹槽(10)。 2 .根据权利要求1所述的一种建筑工程结构的减震装置，其特征在于， 所述第一固定凹槽(4)和第二固定凹槽(10)的内部均固定连接有弹性连接柱(11)。 3 .根据权利要求2所述的一种建筑工程结构的减震装置，其特征在于， 所述弹性连接柱 (11) 包括固定块 (1101) 、弹簧 (1102) 、承重杆 (1103) 、限 位板 (1104) 和 固定螺栓(1105)。 4 .根据权利要求1所述的一种建筑工程结构的减震装置，其特征在于， 所述第一固定凹槽(4)和第二固定凹槽(10)的内部固定连接有固定块(1101) ，所述固 定块(1101)的内部设置有弹簧(1102)。 5 .根据权利要求3所述的一种建筑工程结构的减震装置，其特征在于， 所述弹簧(1102)的一侧设置有承重杆(1103) ，所述固定块(1101)的一侧设置有限位板 (1104)。 6 .根据权利要求3所述的一种建筑工程结构的减震装置，其特征在于， 所述限位板(1104)的边缘处螺纹连接有固定螺栓(1105) ，所述固定块(1101)与限位板 (1104)通过固定螺栓(1105)固定连接。
【CN209779873U】一种以类圆钢管约束组合结构为核心的装配式建筑结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920344450.0(22)申请日 2019.03.18(73)专利权人 中铁建工集团有限公司地址 100160 北京市丰台区南四环西路128号诺德中心1号楼专利权人 王昌兴(72)发明人 王昌兴 刘井坤 杨志强 王晓东 黄学红 王东方 刘明辉 刘冶 田行健 朱向清 (74)专利代理机构 北京北新智诚知识产权代理有限公司 11100代理人 满靖(51)Int.Cl.E04B 1/34(2006.01)E04H 9/02(2006.01)E04B 1/98(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种以类圆钢管约束组合结构为核心的装配式建筑结构(57)摘要本实用新型公开了一种以类圆钢管约束组合结构为核心的装配式建筑结构，包括预制成型的类圆钢管约束组合结构，若干类圆钢管约束组合结构形成一建筑内空间。
建筑内空间的转角位置设有类圆钢管约束组合结构。
水平相邻的两个类圆钢管约束组合结构之间施工有钢梁。
在水平相邻的两个类圆钢管约束组合结构之间，最下面的钢梁与基础之间、上、下相邻的两个钢梁之间填充有建筑填充墙，建筑填充墙与类圆钢管约束组合结构固定连接形成墙体。
当建筑内空间作为住宅办公空间时，钢梁上施工有楼板，楼板与钢梁、类圆钢管约束组合结构固定连接而分隔出上、下楼层。
本实用新型具有材料用量少，节约环保，约束力高，工程造价低，结构受力性能和抗震性能好，施工便捷等优点。
权利要求书2页 说明书6页 附图17页CN 209779873 U 2019.12.13C N 209779873U权 利 要 求 书1/2页CN 209779873 U1.一种以类圆钢管约束组合结构为核心的装配式建筑结构，其特征在于：它包括在工厂预制成型、在现场基础上施工的类圆钢管约束组合结构，若干类圆钢管约束组合结构形成一建筑内空间，其中：建筑内空间的转角位置设有类圆钢管约束组合结构；水平相邻的两个类圆钢管约束组合结构之间施工有钢梁；在水平相邻的两个类圆钢管约束组合结构之间，最下面的钢梁与基础之间、上、下相邻的两个钢梁之间填充有建筑填充墙，建筑填充墙与类圆钢管约束组合结构固定连接形成墙体；当建筑内空间作为住宅办公空间时，钢梁上施工有楼板，楼板与钢梁、类圆钢管约束组合结构固定连接而分隔出上、下楼层；当建筑内空间作为公共设施空间时，建筑内空间内不施工楼板，呈上下贯通状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920228305.6(22)申请日 2019.02.21(73)专利权人 汉尔姆建筑科技有限公司地址 311100 浙江省杭州市余杭经济技术开发区新纺路5号(72)发明人 王晓冬 李久来 庄善相 林立东 朱斌 李震 尉华军 黄岗松 翁文蔚 单华钧 沈琳琳 许舟静 余伶俐 (74)专利代理机构 北京中政联科专利代理事务所(普通合伙) 11489代理人 陈超(51)Int.Cl.E04B 1/04(2006.01)E04B 1/14(2006.01)E04B 2/60(2006.01)
E04B 2/68
(2006.01)
E04B 5/10
(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称
一种建筑结构
(57)摘要
一种建筑结构，包括：剪力墙和楼板；所述剪
力墙包括多个剪力墙单元；所述剪力墙单元包括
墙本体和插接凸起，所述墙本体的一端设置有所
述插接凸起，所述墙本体的另一端设置有与所述
插接凸起适配的插接槽，前一个所述剪力墙单元
的所述插接凸起插设于后一个所述剪力墙单元
的所述插接槽内；所述剪力墙单元和所述楼板固
定连接，且相互垂直。本实用新型相邻剪力墙单
元的连接工序少，只需要承插、螺栓固定、后灌浆
三道工序，不需要缆风绳、连接耳板等辅助工具
安装方便、快捷，便于现场安装。
权利要求书1页 说明书7页 附图7页
CN 209891381 U
2020.01.03
C
N
2
0
9
8
9
1
3
8
1
U
1.一种建筑结构，其特征在于，包括：剪力墙和楼板(1)；
所述剪力墙包括多个剪力墙单元(2)；
所述剪力墙单元(2)包括墙本体(21)和插接凸起(22)，所述墙本体(21)的一端设置有
所述插接凸起(22)，所述墙本体(21)的另一端设置有与所述插接凸起(22)适配的插接槽
(23)，前一个所述剪力墙单元(2)的所述插接凸起(22)插设于后一个所述剪力墙单元(2)的
所述插接槽(23)内；
所述剪力墙单元(2)和所述楼板(1)固定连接，且相互垂直。
2.根据权利要求1所述的建筑结构，其特征在于，所述墙本体(21)包括两块第一钢板
(211)和两根约束钢管(212)以及多个对拉螺栓(213)；
两块所述第一钢板(211)相互平行且间隔设置，多个所述对拉螺栓(213)穿过两块所述
第一钢板(211)，将两块所述第一钢板(211)连接；
两块所述第一钢板(211)的两侧分别设置一个所述约束钢管(212)，由两块所述第一钢
板(211)和两根所述约束钢管(212)围成一容纳腔，在所述容纳腔内填充混凝土(3)。
3.根据权利要求2所述的建筑结构，其特征在于，位于所述插接槽(23)处的所述第一钢
板(211)上设置有灌浆通孔(4)。
4.根据权利要求1所述的建筑结构，其特征在于，所述插接凸起(22)包括两块第二钢板
(221)，在两块所述第二钢板(221)之间填充混凝土(3)。
5.根据权利要求4所述的建筑结构，其特征在于，还包括多根支撑钢管(5)，多根所述支
撑钢管(5)设置在两块所述第二钢板(221)之间，所述支撑钢管(5)的长度与两块所述第二
钢板(221)间的距离相同，所述支撑钢管(5)的中心轴线垂直于所述第二钢板(221)；
所述插接槽(23)的槽壁上设置有与所述支撑钢管(5)相互适配的插接孔(231)。
6.根据权利要求2所述的建筑结构，其特征在于，还包括钢筋套筒(6)；
所述楼板(1)内设置有垂直于所述剪力墙单元(2)的第一层钢筋(11)；
所述剪力墙单元(2)与所述楼板(1)的连接处的所述对拉螺栓(213)通过所述钢筋套筒
(6)与所述第一层钢筋(11)固定连接。
7.根据权利要求6所述的建筑结构，其特征在于，所述剪力墙单元(2)和所述楼板(1)连
接处设置有角钢(7)，所述角钢(7)的一面与所述剪力墙单元(2)平行，另一面与所述楼板
(1)平行；
所述角钢(7)的一面设置有连接孔(71)，所述剪力墙单元(2)与所述楼板(1)的连接处
的所述对拉螺栓(213)穿过所述连接孔(71)与所述第一层钢筋(11)固定连接。
8.根据权利要求7所述的建筑结构，其特征在于，所述楼板(1)内还设置有垂直于所述
剪力墙单元(2)的第二层钢筋(12)；
所述角钢(7)的另一面与所述第二层钢筋(12)焊接。
9.根据权利要求7所述的建筑结构，其特征在于，所述角钢(7)的另一面设置有栓钉
(72)，所述栓钉(72)与所述楼板(1)内的混凝土连接。
10.根据权利要求2所述的建筑结构，其特征在于，还包括墙板(8)和连接件(9)；
所述墙板(8)设置于所述剪力墙单元(2)的一侧或两侧；
所述连接件(9)一端与所述对拉螺栓(213)固定连接，另一端与所述墙板(8)固定连接。
权 利 要 求 书
1/1页
2
CN 209891381 U
