【CN209990247U】一种门把手【专利】

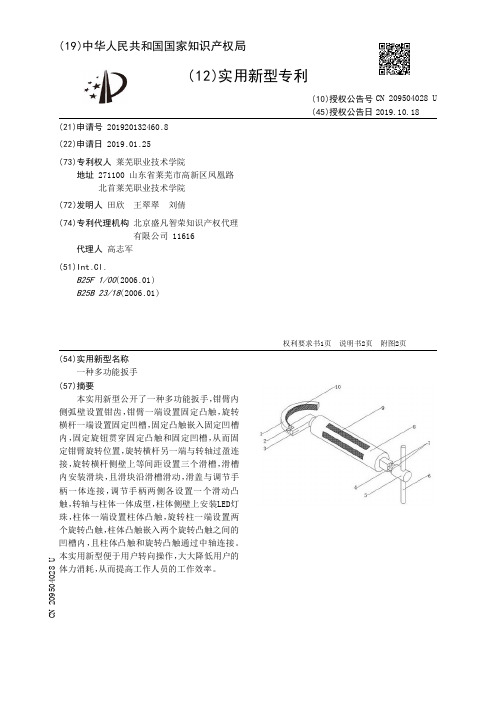

【CN209504028U】一种多功能扳手【专利】
( 12 )实 用新型专利
(21)申请号 201920132460 .8
(22)申请日 2019 .01 .25
(73)专利权人 莱芜职业技术学院 地址 271100 山东省莱芜市高新区凤凰路 北首莱芜职业技术学院
(72)发明人 田欣 王翠翠 刘倩
(74)专利代理机构 北京盛凡智荣知识产权代理 有限公司 11616
附图说明 [0008] 图1为本实用新型的结构示意图。 [0009] 图2为钳臂的结构示意图。 [0010] 图3为旋转横杆的结构示意图。 [0011] 图4为调节手柄的结构示意图。 [0012] 图5为滑盖的滑动凸触的结构示意图。 [0013] 图中：1-钳臂；2-固定旋钮；3-旋转横杆；4-柱体凸触；5-旋转柱；6-旋转杆；7-旋转 凸触；8-柱体；9-LED灯珠；10-钳齿；11-固定凸触；12-转轴；13-固定凹槽；14-调节手柄；15-
2 .根据权利要求1所述的一种多功能扳手，其特征在于，所述柱体（8）采用不锈钢材质。 3 .根据权利要求1所述的一种多功能扳手，其特征在于，所述螺刀头（19）分为三个，分 为十字螺刀头、扁头螺刀头及六棱螺刀头。
2
CN 209504028 U
说 明 书
1/2 页
一种多功能扳手
技术领域 [0001] 本实用新型涉及工具装备领域，尤其涉及一种多功能扳手。
背景技术 [0002] 生产生活以及家庭生活中经常用到扳手、钳子等安装工具，然而当下扳手对操作 空间要求高 ，尤其是在一些操作空间幽暗 、狭小的墙 角等位置操作时 ，扳手操作不便 ，费时 费力，给用户带来不必要的麻烦。
实用新型内容 [0003] 本实用新型的目的在于提供一种多功能扳手，以解决上述技术问题，为实现上述 目的本实用新型采用以下技术方案： [0004] 一种多功能扳手，包括钳臂、固定旋钮、旋转横杆、柱体凸触、旋转柱、旋转杆、旋转 凸触、柱体、LED灯珠、钳齿、固定凸触、转轴、固定凹槽、调节手柄、滑动凹槽、滑槽、滑块、弹 簧、螺刀头、滑动凸触及滑盖，所述钳臂内侧弧壁设置钳齿，钳臂一端设置固定凸触，旋转横 杆一端设置固定凹槽，固定凸触嵌入固定凹槽内，固定旋钮贯穿固定凸触和固定凹槽，从而 固定钳臂旋转位置 ，旋转横杆 另一端与转 轴过盈连接 ，旋转横杆 侧壁上等间 距设置三个滑 槽，滑槽内安装滑块，且滑块沿滑槽滑动，滑块顶部安装滑盖，在滑块和滑盖之间安装弹簧， 滑盖一端与螺刀头一体连接 ，滑盖与调节手柄一体连接 ，调节手柄两 侧各设置一个滑动凸 触，转轴与柱体一体成型，柱体侧壁上安装LED灯珠，柱体一端设置柱体凸触，旋转柱一端设 置两个旋转凸触 ，柱体凸触嵌入两个旋转凸触之间的凹槽内 ，且柱体凸触和旋转凸触通过 中轴连接，从而连接柱体和旋转柱，旋转杆贯穿旋转柱。 [0005] 在上述技术方案基础上，所述柱体采用不锈钢材质。 [0006] 在上述技术方案基础上，所述螺刀头分为三个，分为十字螺刀头、扁头螺刀头及六 棱螺刀头。 [0007] 本实用新型设计的一种多功能扳手通过设置钳臂、转轴及旋转柱的结构组合，便 于用户转向操作，提高设备的实用性，同时设备设置LED灯珠，方便用户在黑暗环境下操作， 设备设置旋转杆，大大降低用户的体力消耗，从而提高工作人员的工作效率。

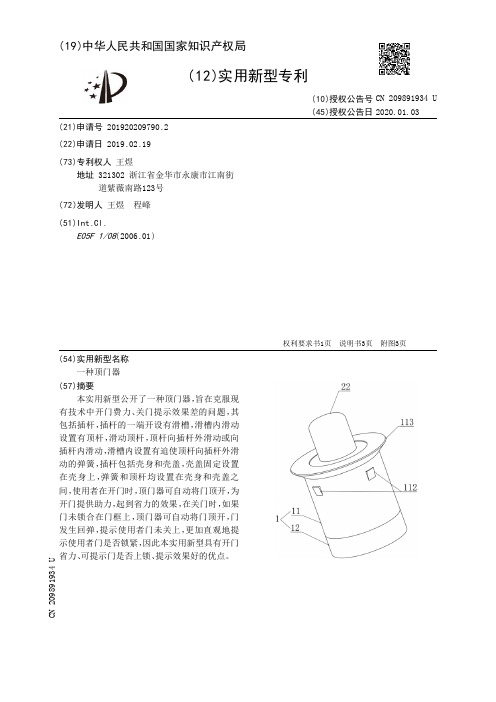

【CN209891934U】一种顶门器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920209790.2(22)申请日 2019.02.19(73)专利权人 王煜地址 321302 浙江省金华市永康市江南街道紫薇南路123号(72)发明人 王煜 程峰 (51)Int.Cl.E05F 1/08(2006.01)(54)实用新型名称一种顶门器(57)摘要本实用新型公开了一种顶门器，旨在克服现有技术中开门费力、关门提示效果差的问题，其包括插杆，插杆的一端开设有滑槽，滑槽内滑动设置有顶杆，滑动顶杆，顶杆向插杆外滑动或向插杆内滑动，滑槽内设置有迫使顶杆向插杆外滑动的弹簧，插杆包括壳身和壳盖，壳盖固定设置在壳身上，弹簧和顶杆均设置在壳身和壳盖之间，使用者在开门时，顶门器可自动将门顶开，为开门提供助力，起到省力的效果，在关门时，如果门未锁合在门框上，顶门器可自动将门顶开，门发生回弹，提示使用者门未关上，更加直观地提示使用者门是否锁紧，因此本实用新型具有开门省力、可提示门是否上锁、提示效果好的优点。
权利要求书1页 说明书3页 附图3页CN 209891934 U 2020.01.03C N 209891934U权 利 要 求 书1/1页CN 209891934 U1.一种顶门器，其特征在于，包括插杆(1)，插杆(1)的一端开设有滑槽(13)，滑槽(13)内滑动设置有顶杆(2)，滑动顶杆(2)，顶杆(2)向插杆(1)外滑动或向插杆(1)内滑动，滑槽(13)内设置有迫使顶杆(2)向插杆(1)外滑动的弹簧(3)，插杆(1)包括壳身(11)和壳盖(12)，壳盖(12)固定设置在壳身(11)上，弹簧(3)和顶杆(2)均设置在壳身(11)和壳盖(12)之间。
2.根据权利要求1所述的一种顶门器，其特征在于，所述壳盖(12)的内壁形成有环形卡槽(121)，壳身(11)上形成有弹性卡扣(111)，弹性卡扣(111)卡合在环形卡槽(121)上。
【CN209485205U】一种手持式测距装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920220417.7(22)申请日 2019.02.21(73)专利权人 浙江工商大学地址 310012 浙江省杭州市西湖区学院路149号(72)发明人 金秀霞 殷子淳 周木清 韩文韬 郭豆豆 王玮 廖婧钰 姜林含 王雅芬 蔡领 史腾高 (74)专利代理机构 杭州杭诚专利事务所有限公司 33109代理人 尉伟敏(51)Int.Cl.G01B 5/02(2006.01)(54)实用新型名称一种手持式测距装置(57)摘要本实用新型公开了一种手持式测距装置，包括壳体、测距轮、计数器，所述壳体内的一端设置有轴套，所述轴套中转动连接有转轴，所述转轴的一端延伸至壳体外并与测距轮相连；所述转轴的另一端连接计数器，所述转轴与轴套之间设置有可使转轴单向旋转的单向旋转机构。
本实用新型可以保证测距轮沿着待测量曲线或者直线单方向转动，避免在测量过程中测距轮发生回转的情况，这样便有效提高了测量的精度。
本实用新型体积小巧，使用者可单手握持进行测距操作，使用起来较为简便。
权利要求书1页 说明书4页 附图6页CN 209485205 U 2019.10.11C N 209485205U权 利 要 求 书1/1页CN 209485205 U1.一种手持式测距装置，包括壳体（1）、测距轮（3）、计数器（4），其特征在于：所述壳体（1）内的一端设置有轴套（5），所述轴套（5）中转动连接有转轴（2），所述转轴（2）的一端延伸至壳体（1）外并与测距轮（3）相连；所述转轴（2）的另一端连接计数器（4），所述转轴（2）与轴套（5）之间设置有可使转轴（2）单向旋转的单向旋转机构。
2.根据权利要求1所述的一种手持式测距装置，其特征在于，所述壳体（1）为圆筒状。
3.根据权利要求1所述的一种手持式测距装置，其特征在于，所述转轴（2）上设置有挡圈（7），所述挡圈（7）与壳体（1）的端面平齐。
【CN209837908U】拉手杆组件及箱体【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920542929.5(22)申请日 2019.04.19(73)专利权人 杭州老板电器股份有限公司地址 310000 浙江省杭州市余杭区余杭经济开发区临平大道592号(72)发明人 任富佳 高迪 阮华平 (74)专利代理机构 北京超成律师事务所 11646代理人 陈治位(51)Int.Cl.E05B 1/00(2006.01)(54)实用新型名称拉手杆组件及箱体(57)摘要本实用新型提供了一种拉手杆组件及箱体，涉及厨房电器技术领域，为解决现有产品中的门把手与箱门之间采用固定连接，打开箱门时使手腕弯曲程度大的技术问题。
该拉手杆组件包括拉手杆、固定座和转动座；固定座能够由拉手杆的端部插入拉手杆的内部；转动座包括第一端部和第二端部，其中，第一端部能够穿过拉手杆的侧壁，并与固定座转动连接；第二端部用于与门体连接。
该箱体包括拉手杆组件。
该拉手杆组件及箱体能够使开门过程中手腕相对拉手杆的位置不变，避免手腕弯曲造成不适。
权利要求书1页 说明书6页 附图5页CN 209837908 U 2019.12.24C N 209837908U权 利 要 求 书1/1页CN 209837908 U1.一种拉手杆组件，其特征在于，包括：拉手杆(10)、固定座(20)和转动座(30)；所述固定座(20)能够由所述拉手杆(10)的端部插入所述拉手杆(10)的内部；所述转动座(30)包括第一端部和第二端部，其中，所述第一端部能够穿过所述拉手杆(10)的侧壁，并与所述固定座(20)转动连接；所述第二端部用于与门体(60)连接。
2.根据权利要求1所述的拉手杆组件，其特征在于，所述第一端部与所述固定座(20)之间连接有扭簧(40)，所述扭簧(40)的第一端限定在所述第一端部的扭簧第一限位部，所述扭簧(40)的第二端限定在所述固定座(20)上的扭簧第二限位部，所述扭簧(40)使得所述转动座(30)相对于所述固定座(20)转动后形成回位的转动趋势力。

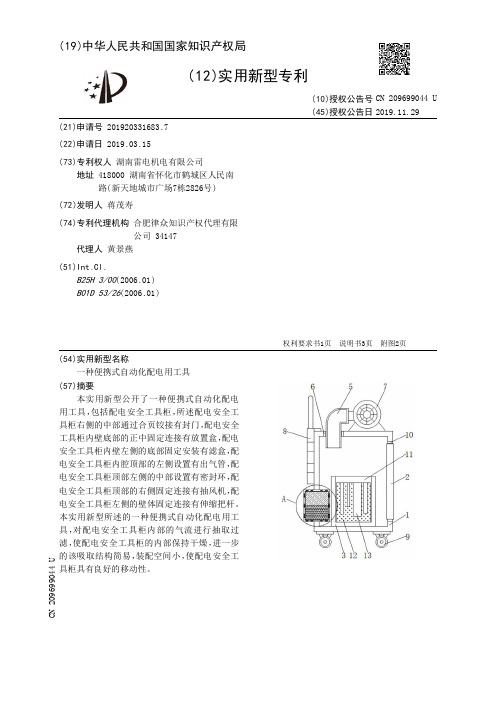

【CN209699044U】一种便携式自动化配电用工具【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920331683.7(22)申请日 2019.03.15(73)专利权人 湖南雷电机电有限公司地址 418000 湖南省怀化市鹤城区人民南路(新天地城市广场7栋2826号)(72)发明人 蒋茂寿 (74)专利代理机构 合肥律众知识产权代理有限公司 34147代理人 黄景燕(51)Int.Cl.B25H 3/00(2006.01)B01D 53/26(2006.01)(54)实用新型名称一种便携式自动化配电用工具(57)摘要本实用新型公开了一种便携式自动化配电用工具，包括配电安全工具柜，所述配电安全工具柜右侧的中部通过合页铰接有封门，配电安全工具柜内壁底部的正中固定连接有放置盒，配电安全工具柜内壁左侧的底部固定安装有滤盒，配电安全工具柜内腔顶部的左侧设置有出气管，配电安全工具柜顶部左侧的中部设置有密封环，配电安全工具柜顶部的右侧固定连接有抽风机，配电安全工具柜左侧的壁体固定连接有伸缩把杆。
本实用新型所述的一种便携式自动化配电用工具，对配电安全工具柜内部的气流进行抽取过滤，使配电安全工具柜的内部保持干燥，进一步的该吸取结构简易，装配空间小，使配电安全工具柜具有良好的移动性。
权利要求书1页 说明书3页 附图2页CN 209699044 U 2019.11.29C N 209699044U权 利 要 求 书1/1页CN 209699044 U1.一种便携式自动化配电用工具，包括配电安全工具柜（1），其特征在于：所述配电安全工具柜（1）右侧的中部通过合页铰接有封门（2），所述配电安全工具柜（1）内壁底部的正中固定连接有放置盒（3），所述配电安全工具柜（1）内壁左侧的底部固定安装有滤盒（4），所述配电安全工具柜（1）内腔顶部的左侧设置有出气管（5），所述配电安全工具柜（1）顶部左侧的中部设置有密封环（6），所述配电安全工具柜（1）顶部的右侧固定连接有抽风机（7），所述配电安全工具柜（1）左侧的壁体固定连接有伸缩把杆（8），所述配电安全工具柜（1）底部的四角对称固定连接有万向轮（9）。

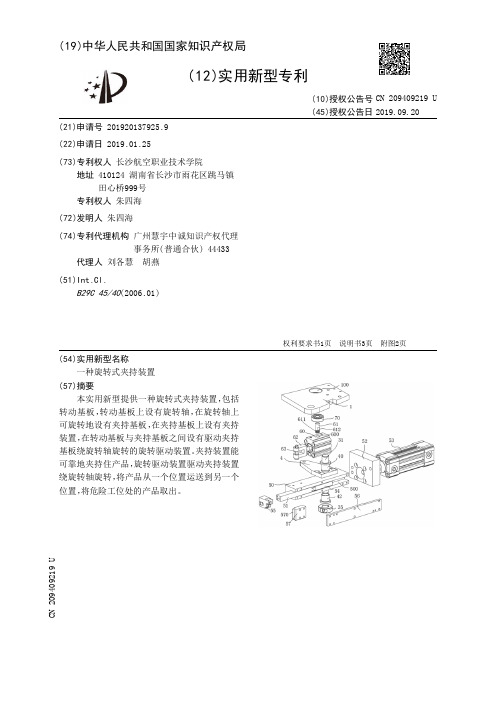

【CN209409219U】一种旋转式夹持装置【专利】
4 .根据权利要求3所述的一种旋转式夹持装置，其特征在于：所述旋转驱动气缸的缸体 通过第二旋转 轴设在转动基板的 底部 ，在旋转驱 动气缸的 缸体上设有螺纹孔 ；在转动基板 上设有轴承孔；在轴承孔内设有轴承；在第二旋转轴的下端设有螺纹，第二旋转轴的上端与 轴承的内圈相连，第二旋转轴的下端旋入螺纹孔内。
5 .根据权利要求2所述的一种旋转式夹持装置，其特征在于：在旋转轴与夹持基板之间 设有上轴套；在旋转轴与夹持座之间设有下轴套。
6 .根据权利要求2或3所述的一种旋转式夹持装置，其特征在于：在滑块与旋转驱动气 缸的活塞杆之间设有加长杆 ，加长杆的 一端与滑块 相连 ，加长杆的 另一端与旋转驱 动气缸 的活塞杆相连。
2 .根据权利要求1所述的一种旋转式夹持装置，其特征在于：所述夹持装置包括夹持 座 ，夹持座的 顶面 与夹持基板的 底面 相连 ，在夹持座的 侧面开设有滑槽 ，在滑槽内设有滑 块，在夹持座的一端设有夹持驱动座，在夹持驱动座上设有夹持气缸，夹持气缸的活塞杆伸 入滑槽内并 与滑块 相连 ，在滑块远离夹持气缸的 一端设有第一夹持块 ，第一夹持块包括第 一夹持面 ；在夹持座上且位于滑槽的 顶部设有压块 ，在压块靠近第一夹持块的 一端设有第 二夹持块，第二夹持块包括第二夹持面，第一夹持面和第二夹持面相对设置。
2
CN 209409219 U
说 明 书
1/3 页
一种旋转式夹持装置
技术领域 [0001] 本实用新型涉及一种旋转式夹持装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920546182.0
(22)申请日 2019.04.19
(73)专利权人 杨文成
地址 321302 浙江省金华市永康市西城街
道永丰村下杨官200号
(72)发明人 杨文成
(74)专利代理机构 北京科家知识产权代理事务
所(普通合伙) 11427
代理人 宫建华
(51)Int.Cl.
E05B 1/00(2006.01)
(54)实用新型名称
一种门把手
(57)摘要
本实用新型属于门配件技术领域，具体涉及
一种门把手，包括主体，主体一端成型有用于安
装在门上的连接杆，所述主体上成型有安装腔，
安装腔内设置有加强件；所述主体上还设置有用
于封闭所述安装腔的端盖，端盖与主体通过卡扣
连接。
本实用新型的目的是提供一种门把手，通
过设置加强板以及采用卡扣连接主体和端盖，解
决门把手强度低、
不环保且成本高的问题。
权利要求书1页 说明书4页 附图5页CN 209990247 U 2020.01.24
C N 209990247
U
权 利 要 求 书1/1页CN 209990247 U
1.一种门把手，包括主体(1)，主体(1)一端成型有用于安装在门上的连接杆(2)，其特征在于：所述主体(1)上成型有安装腔(3)，安装腔(3)内设置有加强件(4)；所述主体(1)上还设置有用于封闭所述安装腔(3)的端盖(5)，端盖(5)与主体(1)通过卡扣连接。
2.根据权利要求1所述的一种门把手，其特征在于：所述连接杆(2)上轴向开设有安装孔(6)，安装孔(6)为贯通孔并与所述安装腔(3)连通，所述加强件(4)端部开设有第一连接孔(7)，通过连接件穿设所述安装孔(6)与第一连接孔(7)将所述加强件(4)与所述主体(1)固定。
3.根据权利要求1或2所述的一种门把手，其特征在于：所述卡扣包括成型在所述安装腔(3)内壁的卡扣件(8)和成型在所述端盖(5)上的卡扣部(9)，卡扣件(8)与所述卡扣部(9)相适配。
4.根据权利要求3所述的一种门把手，其特征在于：所述安装腔(3)左右两侧的内壁均成型有凹槽(10)，凹槽(10)内成型有所述卡扣件(8)；所述端盖(5)的两侧边缘向下凸出成型有所述卡扣部(9)，卡扣部(9)上开设有卡扣孔(11)。
5.根据权利要求4所述的一种门把手，其特征在于：所述卡扣件(8)包括滑动部(12)和抵接部(13)。
6.根据权利要求5所述的一种门把手，其特征在于：所述加强件(4)与所述凹槽(10)接触的侧面上相适配成型有内凹部(14)。
7.根据权利要求1或2所述的一种门把手，其特征在于：所述安装腔(3)中部成型有固定件(15)，固定件(15)上开设有固定孔(16)，所述加强件(4)上开设有与所述固定孔(16)相适配的第二连接孔(17)，通过螺钉穿设所述固定孔(16)与第二连接孔(17)将所述加强件(4)与所述主体(1)固定。
8.根据权利要求1所述的一种门把手，其特征在于：所述安装腔(3)的内壁成型有用于安装所述加强件(4)的第一凸沿(18)，第一凸沿(18)上方成型有用于安装所述端盖(5)的第二凸沿(19)。
9.根据权利要求8所述的一种门把手，其特征在于：所述加强件(4)包括底板(20)，底板(20)上周向成型有侧壁(21)，底板(20)与所述第一凸沿(18)抵接，侧壁(21)与所述安装腔(3)的内壁抵接。
10.根据权利要求8或9所述的一种门把手，其特征在于：所述端盖(5)一侧周向成型有盖沿(22)，盖沿(22)装入所述安装腔(3)内并与所述第二凸沿(19)抵接。
2。
