钳工工艺学(人社第五版)课件：钳工常用测量器具
钳工常用工具、量具、仪表的名称、用途与使用方法
钳工常用工具、量具、仪表的名称、用途与使用方法一、钳工常用工具1. 螺丝刀：用于拧紧或拆卸螺丝。
根据螺丝头部的槽口形状，螺丝刀可分为一字形和十字形螺丝刀。
使用时，应选用合适的螺丝刀，并确保刀口与螺丝头部槽口匹配，避免损坏螺丝。
2. 扳手：用于拧紧或拆卸螺栓和螺母。
常用的扳手有活动扳手、开口扳手和管钳等。
使用时，应选择合适的扳手，并确保扳手与螺栓或螺母匹配，避免损坏螺栓或螺母。
3. 锤子：用于敲击物体，使其变形或移位。
常用的锤子有铁锤、木锤和橡胶锤等。
使用时，应选择合适的锤子，并确保锤子的重量和形状适合于被敲击物体，避免损坏物体。
4. 钢锯：用于锯割金属材料。
使用时，应将钢锯放置在平整的表面上，并保持锯条与被锯割物体垂直。
同时，应逐渐施加压力，避免损坏锯条。
5. 电钻：用于在金属、木材或塑料等材料上打孔。
使用时，应选择合适的钻头，并确保电钻与被钻孔材料匹配，避免损坏材料。
同时，应注意安全，避免受伤。
二、量具1. 游标卡尺：用于测量长度、宽度、高度和深度等尺寸。
使用时，应将游标卡尺放置在平整的表面上，并将被测量物体放在卡尺的测量爪之间。
同时，应注意保持卡尺的清洁和精度。
2. 千分尺：用于测量微小尺寸。
使用时，应将千分尺放置在平整的表面上，并将被测量物体放在测量头上。
同时，应注意保持千分尺的清洁和精度。
3. 百分表：用于测量形状误差和位置误差。
使用时，应将百分表放置在平整的表面上，并将被测量物体放在测量头上。
同时，应注意保持百分表的清洁和精度。
4. 量角器：用于测量角度。
使用时，应将被测量物体放置在量角器的直尺上，并根据需要调整角度。
同时，应注意保持量角器的清洁和精度。
三、仪表1. 万用表：用于测量电流、电压和电阻等电气参数。
使用时，应选择合适的量程，并将红黑表笔分别插入相应的插孔中。
同时，应注意保持万用表的清洁和精度。
2. 钳形表：用于测量交流电流和电压。
使用时，应将钳形表放置在平整的表面上，并将被测量导线放入钳口中。
021钳工工艺学——钳工常有量具万能量具 44页
钳工工艺学
Compiled By Mr. Wang Qiang
Go to 小结
21
钳工工艺学
万能量具
Experts in Chem-Feed and Water Treatment
钳工工艺学
Compiled By Mr. Wang Qiang
Go to 小结
22
钳工工艺学
4．千分尺的测量范围和精度
5
钳工工艺学
万能量具
Experts in Chem-Feed and Water Treatment
2．游标卡尺的刻线原理
2.1、 0.02 mm游标卡尺的刻线原理：尺身每小格为1 mm， 当两测量爪合并时，游标上的50格刚好与尺身上的49 mm对 正。尺身与游标每格之差为：1- 49/50＝0.02(mm）,此差值 即为1／50 mm 游标卡尺的测量精度。
Go to 小结
3
钳工工艺学
一、游标卡尺：
万能量具
Experts in Chem-Feed and Water Treatment
游标卡尺是一种中等精度的量具，可以直接测量出工件的内 径、外径、长度、宽度、深度等。
尺身
刀口内测量爪
紧固螺钉
尺框
游标
深度尺
钳工工艺学
外测量爪
图1-3
Compiled By Mr. Wang Qiang
钳工工艺学
Compiled By Mr. Wang Qiang
Go to 小结
23
钳工工艺学
万能量具
Experts in Chem-Feed and Water Treatment
千分尺按制造精度分为0级、1级和2级，其适用范围见表2－2
钳工常用工具与量具
钳工常用工具与量具本章学习要点1.掌握钳工常用工具及使用要领。
2.掌握钳工常用量具及使用方法。
3.熟悉量具的维护与保养方法。
2.1 钳工常用工具2.1.1 钳工常用手工工具包括划线、錾削（凿削）、锯割、锉削、钻孔、扩孔、铰孔、攻丝和套丝、矫正和弯曲、铆接、刮削、研磨及装配用工具等，2.1.2 钳工常用电动工具1.手电钻特点：是用来对金属或其他材料制品进行钻孔的电动工具，体积小、质量轻、使用灵活、操作简单使用时注意事项:（1）电钻使用前，须先空转1 min左右，检查传动部分运转是否正常。
（2）钻头必须锋利，钻孔时用力不应过猛。
当孔将要钻穿时，应相应减轻压力。
2.模具电磨特点：配有各种形式的磨头以及各种成形铣刀，适用于在工具、夹具和模具的装配调整中，对各种形状复杂的工件进行修磨、抛光或铣削。
使用时注意事项:（1）安装软轴或更换磨头时，务必切断电源。
（2）软轴与机身的夹头以及软轴与磨头的夹头，务必要用小扳手锁紧。
（3）使用前须先开机空转2～3 min，检查是否正常（4）所用砂轮的外径不能超过磨头标牌上规定的尺寸。
（5）使用时，砂轮和工件的接触压力不宜过大。
（6）使用切割片加工时，注意安全，以防切割飞片伤人。
3.电剪刀特点：使用灵活、携带方便，能用来剪切各种几何形状的金属板材。
剪切成形的板材，具有板面平整、变形小、质量好等优点。
同时也是对各种形状复杂的大型样板进行落料加工的主要工具之一。
使用时应注意事项:（1）电剪刀剪切的板料厚度不得超过标牌上规定的厚度。
（2）开机前检查螺钉牢固程度。
然后开机空转，待运转正常后方可使用。
（3）剪切时，两刀刃的间距需根据板材厚度进行调整。
（4）进行小半径剪切时，需将两刃口的间距调至0.3～0.4 mm4.电动扳手特点：主要用来装拆螺纹连接件，分为单相冲击电动扳手和三相冲击电动扳手。
使用应注意事项:（1）使用前空转1 min以检查是否正常。
（2）按下开关空转，看转动方向是否是需要的。
钳工量具
工 条件之一.要保持量具的精度和它工作的可靠
常 性,除了在使用中要按照合理的使用方法进行
用 操作以外,还必须做好量具的维护和保养工作.
量
具
1、钢直尺
第
一
章 测量工件的长度、宽度、深度和高度等。
钳 工
规格：150㎜、
300 ㎜、
常
500㎜、 1000㎜
用
量
具
2、刀口直尺
第
一 章
主要用于检验 工件的直线度
常 形状及位置误差
用
量
具
8、万能角度尺
测量内、外角度，精度有2‘误差（±2‘）， 5’ 误差（±5‘）两种，范围0°------320°
9、量块
对量具和量仪进行校正检验， 还可以用于精密划线和精密机之间间隙的大小的片状量规
11、内、外卡钳 测量轴和孔的直径
第
一
章
钳
外径千分尺
工
常 精密量具，精度高于游标卡尺，比较灵敏。
用 分为外径千分尺和内径千分尺。
量 具
一般用来测量精度较高的工件尺寸。
内 径 千 分 尺
0-25,25-50,50-75,75-100,
千
分
尺
规
格
100-125,125-150,150-175
7、百分表
第
一
章
钳
工
检验机床精度和测量工件的尺寸、

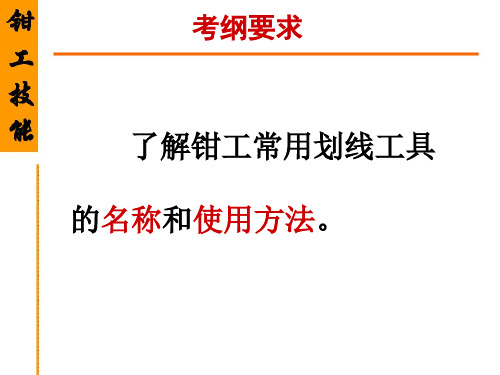

考纲要求
了解钳工常用划线工具 的名称和使用方法。
钳
第一节 钳工常用量具种类和功用
工
技
量具是钳工操作中不可或缺的测量工具，
能
为了保证加工件的质量,机器中的每一个零件, 必须借助于有一定精度的测量工具来测量.量
第二章钳工常用量具
提出一个问题，往往比解决一个问题更重要
69°+ 21×2′= 69°42 ′
①测量范围：0∼3㎜、0∼5㎜、0∼10㎜三种；
【例】读出图中外径千分尺所示的读数。
1－活动测头 2－可换测头 3－表架头 4－表架套杆
①电子数显卡尺，②带表卡尺，③深度游标尺，④高度尺，⑤齿厚尺。
⑴、按工件尺寸和精度要求选游标卡尺；
1.结构（采用实物求教）：
主尺 副尺（游标） 量爪： 上量爪——内径、宽度、孔距
下量爪——外径、长度、孔距 辅助游标：探测杆——深度
2、刻线原理： 1/50（0.02）mm精度游标卡尺： 主尺每小格=1mm（标准刻度）；副尺每小格=？ ∵当量爪合并时，游标上的50格与尺身上49格对齐，求得：
游标上每小格=49/50=0.98mm ∴主尺与副尺每格之差为1-0.98=0.02mm 此差值即为1／50mm游标卡尺的测量精度。
1级：IT6∼IT16； 2级：IT7∼IT16。
5、其它百分表：
(1)、内径百分表： ——可测孔径和孔的形状误差（深孔）。更换固定测头可 改变改变表的测量范围。
1－活动测头 2－可换测头 3－表架头 4－表架套杆 5－传动杆 6－测力弹簧 7－百分表 8－杠杆
9－定位装置 10－定位弹簧
（2）、杠杆百分表：（又叫杠杆表或靠表） ——是利用杠杆-齿轮传动机构或者杠杆-螺旋传动机构，将尺 寸变化为指针角位移，并指示出长度尺寸数值的计量器具； 常用于车床上校正工件安装位置或用 在普通百分表无法使用的场合。
1、结构： 触头——通过齿杆齿轮传动带动百分表
长指针转动； 短指针——长指针转1圈短指针转1格； 表 盘——刻有线条，共100格； 表 圈——转动时可调整表盘刻线与长
钳工常用量具
钳工常用量具一 钢直尺用不锈钢制成，是常用量具中最基本的一种。
尺面有米制或英制刻度，可以测量工件的长度、宽度、高度和深度。
对一些要求较低的工件表面进行平面度误差检查。
规格（测量范围）：150mm、300mm、500mm和1000mm四种。
米制尺寸刻线间距一般为1mm，但在1～50mm一段内刻线间距为0.5mm，为钢直尺的最小刻度。
二 游标卡尺可直接测量零件的外径、内径、长度、宽度、深度和孔距等。
钳工常用游标卡尺测量范围为：0～125mm，0～200mm，0～300mm等。
游标卡尺的结构如图1所示。
图1 游标卡尺a）三用游标卡尺 b）双面游标卡尺 c）单面游标卡尺1－刀口内测量爪 2－游标 3－紧固螺钉 4－深度尺 5－外测量爪 6－尺身游标卡尺按其读数值分，有0.1mm，0.05mm和0.02mm三种。
读数原理：A、读数值为0.1mm游标卡尺 尺身上每一小格为1mm，当两量爪合并时，尺身上9mm等于游标上10格，如图2a所示，则：游标每格＝9mm÷10＝0.9mm，尺身与游标每格相差＝1mm－0.9mm＝0.1mm另一种刻线原理是：尺身上19mm对准游标的10格。
则游标每格＝19mm÷10＝1.9mm尺身两格与游标1格相差＝2mm－1.9mm＝0.1mm。
图2b中，尺身与游标刻线对齐的5格之差，则为0.1×5＝0.5mm。
B、读数为0.02mm游标卡尺 尺身上每一小格为1mm，当两量爪合并时，尺身上49mm等于游标上50格，如图3所示，则：游标每格＝49mm÷50＝0.98mm，尺身与游标每格相差＝1mm－0.98mm＝0.02mmC、读数为0.05mm游标卡尺 尺身上每一小格为1mm，当两量爪合并时，尺身上19mm等于游标上20格，如图4所示，则：游标每格＝19mm÷20＝0.95mm，尺身与游标每格相差＝1mm－0.95mm＝0.05mm图2 0.1mm游标卡尺的刻线原理 图3 0.002mm游标卡尺的刻线原理图4 0.05mm游标卡尺的刻线原理 图5 游标卡尺的读数方法读数方法：根据刻线原理，从尺身上读出尺寸的毫米整数值，从游标上读出毫米的小数值，这两个数值的和即为测得工件的尺寸数值，如图5所示。
钳工常用设备及工具概述(PPT28张)
安全
台虎钳构造及各部分名称
第二部分
钳工所需理论知识（专业课程）
1 专业基础课：制图 公差 机械基础 金属材料与热处理 电工学 安全用电 2 专业课：机械制造工艺学 钳 工工艺学 机械测量知识 模具 基础 CAD
3 实践环节：钳工技能训练
理 论 实 践 结 相 合
第三部分 钳工等级划分及其应知应会
1、最孤独的时光，会塑造最坚强的自己。 2、把脸一直向着阳光，这样就不会见到阴影。 3、永远不要埋怨你已经发生的事情，要么就改变它，要么就安静的接受它。 4、不论你在什么时候开始，重要的是开始之后就不要停止。 5、通往光明的道路是平坦的，为了成功，为了奋斗的渴望，我们不得不努力。 6、付出了不一定有回报，但不付出永远没有回报。 7、成功就是你被击落到失望的深渊之后反弹得有多高。 8、为了照亮夜空，星星才站在天空的高处。 9、我们的人生必须励志，不励志就仿佛没有灵魂。 10、拼尽全力，逼自己优秀一把，青春已所剩不多。 11、一个人如果不能从内心去原谅别人，那他就永远不会心安理得。 12、每个人心里都有一段伤痕，时间才是最好的疗剂。 13、如果我不坚强，那就等着别人来嘲笑。 14、早晨给自己一个微笑，种下一天旳阳光。 15、没有爱不会死，不过有了爱会活过来。 16、失败的定义：什么都要做，什么都在做，却从未做完过，也未做好过。 17、当我微笑着说我很好的时候，你应该对我说，安好就好。 18、人不仅要做好事，更要以准确的方式做好事。 19、我们并不需要用太华丽的语言来包裹自己，因为我们要做最真实的自己。 20、一个人除非自己有信心，否则无法带给别人信心。 21、为别人鼓掌的人也是在给自己的生命加油。 22、失去金钱的人损失甚少，失去健康的人损失极多，失去勇气的人损失一切。 23、相信就是强大，怀疑只会抑制能力，而信仰就是力量。 24、那些尝试去做某事却失败的人，比那些什么也不尝试做却成功的人不知要好上多少。 25、自己打败自己是最可悲的失败，自己战胜自己是最可贵的胜利。 26、没有热忱，世间便无进步。 27、失败并不意味你浪费了时间和生命，失败表明你有理由重新开始。 28、青春如此华美，却在烟火在散场。 29、生命的道路上永远没有捷径可言，只有脚踏实地走下去。 30、只要还有明天，今天就永远是起跑线。 31、认真可以把事情做对，而用心却可以做到完美。 32、如果上帝没有帮助你那他一定相信你可以。 33、只要有信心，人永远不会挫败。 34、珍惜今天的美好就是为了让明天的回忆更美好。 35、只要你在路上，就不要放弃前进的勇气，走走停停的生活会一直继续。 36、大起大落谁都有拍拍灰尘继续走。 37、孤独并不可怕，每个人都是孤独的，可怕的是害怕孤独。 38、宁可失败在你喜欢的事情上，也不要成功在你所憎恶的事情上。 39、我很平凡，但骨子里的我却很勇敢。 40、眼中闪烁的泪光，也将化作永不妥协的坚强。 41、我不去想是否能够成功，既然选了远方，便只顾风雨兼程。 42、宁可自己去原谅别人，莫等别人来原谅自己。 43、踩着垃圾到达的高度和踩着金子到达的高度是一样的。 44、每天告诉自己一次：我真的很不错。 45、人生最大的挑战没过于战胜自己！ 46、愚痴的人，一直想要别人了解他。有智慧的人，却努力的了解自己。 47、现实的压力压的我们喘不过气也压的我们走向成功。 48、心若有阳光，你便会看见这个世界有那么多美好值得期待和向往。 49、相信自己，你能作茧自缚，就能破茧成蝶。 50、不能强迫别人来爱自己，只能努力让自己成为值得爱的人。 51、不要拿过去的记忆，来折磨现在的自己。 52、汗水是成功的润滑剂。 53、人必须有自信，这是成功的秘密。 54、成功的秘密在于始终如一地忠于目标。 55、只有一条路不能选择――那就是放弃。 56、最后的措手不及是因为当初游刃有余的自己 57、现实很近又很冷，梦想很远却很温暖。 58、没有人能替你承受痛苦，也没有人能抢走你的坚强。 59、不要拿我跟任何人比，我不是谁的影子，更不是谁的替代品，我不知道年少轻狂，我只懂得胜者为。 60、如果你看到面前的阴影，别怕，那是因为你的背后有阳光。 61、宁可笑着流泪，绝不哭着后悔。 62、觉得自己做得到和做不到，只在一念之间。 63、跌倒，撞墙，一败涂地，都不用害怕，年轻叫你勇敢。 64、做最好的今天，回顾最好的昨天，迎接最美好的明天。 65、每件事情都必须有一个期限，否则，大多数人都会有多少时间就花掉多少时间。 66、当你被压力压得透不过气来的时候，记住，碳正是因为压力而变成闪耀的钻石。 67、现实会告诉你，不努力就会被生活给踩死。无需找什么借口，一无所有，就是拼的理由。 68、人生道路，绝大多数人，绝大多数时候，人都只能靠自己。 69、不是某人使你烦恼，而是你拿某人的言行来烦恼自己。 70、当一个人真正觉悟的一刻，他放弃追寻外在世界的财富，而开始追寻他內心世界的真正财富。 71、失败并不意味你浪费了时间和生命，失败表明你有理由重新开始。 72、人生应该树立目标，否则你的精力会白白浪费。 73、山涧的泉水经过一路曲折，才唱出一支美妙的歌。 74、时间告诉我，无理取闹的年龄过了，该懂事了。 75、命运是不存在的，它不过是失败者拿来逃避现实的借口。 76、人总是在失去了才知道珍惜！ 77、要铭记在心：每天都是一年中最美好的日子。 78、生活远没有咖啡那么苦涩，关键是喝它的人怎么品味！每个人都喜欢和向往随心所欲的生活，殊不知随心所欲根本不是生活。 79、别拿自己的无知说成是别人的愚昧！ 80、天空的高度是鸟儿飞出来的，水无论有多深是鱼儿游出来的。 81、思想如钻子，必须集中在一点钻下去才有力量。 82、如果我坚持什么，就是用大炮也不能打倒我。 83、我们要以今天为坐标，畅想未来几年后的自己。 84、日出时，努力使每一天都开心而有意义，不为别人，为自己。 85、有梦就去追，没死就别停。 86、今天不为学习买单，未来就为贫穷买单。 87、因为一无所有这才是拼下去的理由。 88、只要我还有梦，就会看到彩虹! 89、你既认准这条路，又何必在意要走多久。 90、尽管社会是这样的现实和残酷，但我们还是必须往下走。 91、能把在面前行走的机会抓住的人，十有八九都会成功。 92、你能够先知先觉地领导产业，后知后觉地苦苦追赶，或不知不觉地被淘汰。 93、强烈的信仰会赢取坚强的人，然后又使他们更坚强。 94、人生，不可能一帆风顺，有得就有失，有爱就有恨，有快乐就会有苦恼，有生就有死，生活就是这样。 95、好习惯的养成，在于不受坏习惯的诱惑。 96、凡过于把幸运之事归功于自我的聪明和智谋的人多半是结局很不幸的。 97、如果我们一直告诫自己要开心过每一天，就是说我们并不开心。 98、天气影响身体，身体决定思想，思想左右心情。 99、不论你在什么时候结束，重要的是结束之后就不要悔恨。 100、只要还有明天，今天就永远是起跑线。
钳工常用量具
任务四钳工常用量具学习目标1．了解常用量具的用途2.掌握常用量具的使用方法相关知识0.05mm等多范围为0～尺身与游标49mm÷50=0.98mm测量读数时，先在尺身上读出最大的整数(mm)，然后在游标上找到与尺身刻度线对齐的刻线，并数清格数，用格数乘0.02mmmm得到小数，将尺身上读出的整数与游标上得到的小数相加就得到测量的尺寸。
例如，尺身读数为23ram，游标刻度线与尺身刻度线对齐的格数为12格，则该零件的尺寸为23mm+12×0.02mm=23.24mm图1-14所示为专门用于测量深度和高度的游标卡尺。
高度游标卡尺除用来测量高度外,也可用于精密划线。
游标卡尺使用注意事项：（1）检查零线使用前应先擦净卡尺，合拢卡爪，检查尺身和游标的零线是否对齐。
如对不齐，应送计量部门检修。
（2）放正卡尺测量内、外圆时，卡尺应垂直于工件轴线，使两卡爪处于最大（（（（。
图微螺杆轴向移动的距离为0.5mm÷50=0.01mm，此尺的测量精度就是0.01mm。
千分尺的读数方法：（1）读出固定套筒上露出刻线的整数(mm)和半毫米数(应为0.5mm的整数倍)。
（2）读出微分筒上与轴向刻度中线对齐的刻度数值(刻线格数×0.01mm)。
（3）将西部分读数相加即为测量尺寸，如图1-16所示。
例如，固定套筒读数为12mm，微分筒上与中线对齐的格数为24格，则该零件的尺寸为12mm+24×0.01mm=12.24mm，如图1-16a所示。
请读出图1-16b的测量尺寸。
使用千分尺注意事项：（1）校对零点将测砧与测微螺杆擦拭干净，使它们相接触．看微分筒圆周刻度零线与中线是否对准。
如没有，将千分尺送计量部门检修。
（（（度为的齿条和几个齿轮带动大指针转一周，小指针转一格。
刻度盘在圆周上有100条等分的刻度线，每格读数值为0.01mm；小指针每格读数值为1mm。
测量时大、小指针所示读数变化值之和即为尺寸变化量。
《钳工量具》课件
单击此处添加副标题
目 录
钳工量具简介
常用钳工量具介绍
钳工量具使用方法与注意事 项 钳工量具的维护与保养
钳工量具应用实例分析
钳工量具简介
单击此处添加副标题
钳工量具的定义与分类
钳工量具是钳工在进行机械加工时所使用的测量工具， 用于检测和测量工件尺寸、角度、形状等参数。 定义 钳工量具按用途可分为尺寸量具、角度量具、形位误差 量具等。 分类
百分表的使用方 法与注意事项
缓慢转动表盘，观察指针的偏转 情况，记录最大和最小偏转值。
百分表的使用方法与注意事项
不宜测量表面粗糙的工件，以免损坏表的测头和指针。
使用时应保持 表的清洁和干 燥，避免水、 油、灰尘等杂 质进入表内。
使用前应先检 查百分表的灵 敏度和测量范 围是否合适。
注意事项
内径表的使用方法与注意事项
钳工量具的维护与保养
单击此处添加副标题
卡尺的维护与保养
清洁 防锈 校准 存放 使用干净的布擦拭卡尺表面，去除油污和灰尘。 定期将卡尺送至专业机构进行校准，确保测量精度。 定期涂抹润滑油或防锈剂，保持卡尺的金属部分光滑 和防锈。 将卡尺存放在干燥、无尘的地方，避免与腐蚀性物质 接触。
千分尺的维护与保养
清洁 防锈 校准 存放 使用柔软的布擦拭千分尺表面，避免使用粗糙 的布以免划伤表面。 涂抹润滑油或防锈剂，保持千分尺的金属部分 光滑和防锈。 定期将千分尺送至专业机构进行校准，确保测 量精度。 将千分尺存放在干燥、无尘的地方，避免与腐 蚀性物质接触。
百分表的维护与保养
清洁
使用干净的布擦拭百分表表面，去除油污和 灰尘。
用途
根据测量原理，可分为机械 千分尺和电子千分尺。
