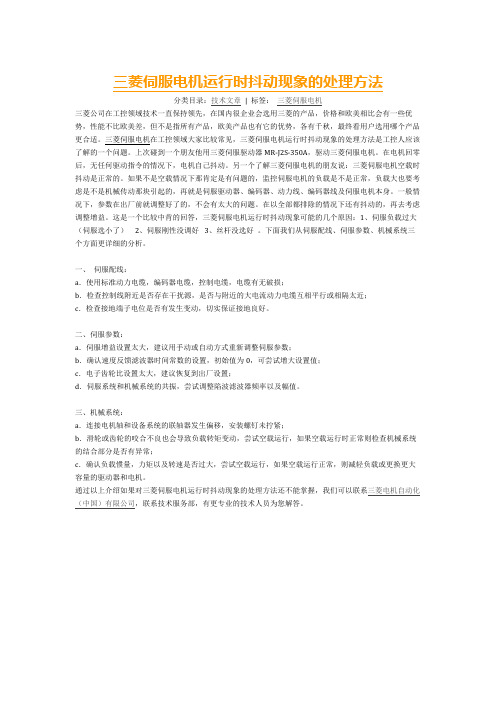

三菱伺服电机运行时抖动现象的处理方法

三菱伺服电机运行时抖动现象的处理方法分类目录:技术文章| 标签:三菱伺服电机三菱公司在工控领域技术一直保持领先,在国内很企业会选用三菱的产品,价格和欧美相比会有一些优势,性能不比欧美差,但不是指所有产品,欧美产品也有它的优势,各有千秋,最终看用户选用哪个产品更合适。
三菱伺服电机在工控领域大家比较常见,三菱伺服电机运行时抖动现象的处理方法是工控人应该了解的一个问题。
上次碰到一个朋友他用三菱伺服驱动器MR-J2S-350A,驱动三菱伺服电机。
在电机回零后,无任何驱动指令的情况下,电机自己抖动。
另一个了解三菱伺服电机的朋友说:三菱伺服电机空载时抖动是正常的。
如果不是空载情况下那肯定是有问题的,监控伺服电机的负载是不是正常,负载大也要考虑是不是机械传动那块引起的,再就是伺服驱动器、编码器、动力线、编码器线及伺服电机本身。
一般情况下,参数在出厂前就调整好了的,不会有太大的问题。
在以全部都排除的情况下还有抖动的,再去考虑调整增益。
这是一个比较中肯的回答,三菱伺服电机运行时抖动现象可能的几个原因:1、伺服负载过大(伺服选小了)2、伺服刚性没调好3、丝杆没选好。
下面我们从伺服配线、伺服参数、机械系统三个方面更详细的分析。
一、伺服配线:a.使用标准动力电缆,编码器电缆,控制电缆,电缆有无破损;b.检查控制线附近是否存在干扰源,是否与附近的大电流动力电缆互相平行或相隔太近;c.检查接地端子电位是否有发生变动,切实保证接地良好。
二、伺服参数:a.伺服增益设置太大,建议用手动或自动方式重新调整伺服参数;b.确认速度反馈滤波器时间常数的设置,初始值为0,可尝试增大设置值;c.电子齿轮比设置太大,建议恢复到出厂设置;d.伺服系统和机械系统的共振,尝试调整陷波滤波器频率以及幅值。
三、机械系统:a.连接电机轴和设备系统的联轴器发生偏移,安装螺钉未拧紧;b.滑轮或齿轮的咬合不良也会导致负载转矩变动,尝试空载运行,如果空载运行时正常则检查机械系统的结合部分是否有异常;c.确认负载惯量,力矩以及转速是否过大,尝试空载运行,如果空载运行正常,则减轻负载或更换更大容量的驱动器和电机。
伺服系统常见故障与排除

11. 不 能 准 备 好 系 统 , 报 警 显 示 伺 服 VRDY OFF 〔0,16/18/0i为401〕
系统开机自检后,如果没有急停和报警,那么发 出*MCON信号给所有轴伺服单元,伺服单元承受到 该信号后,接通主接触器,电源单元吸合,LED由 两杠〔――〕变为00,将准备好〔电源单元准备 好〕信号,送给伺服单元,伺服单元再接通继电 器,继电器吸合后,将*DRDY信号送回系统,如果 系统在规定时间内没有承受到*DRDY信号,那么发 出此报警,同时断开各轴的*MCON信号,因此,上 述所有通路都是可能的故障点。
8)观察所有伺服单元的LED上是否有其他报警信号, 如果有,那么先排除这些报警
9)如果是双轴伺服单元,那么检查另一轴是否未接 或接触不好或伺服参数封上了〔0系统为8×09#0, 16/18/0i为,s1,s2设定如下: s1-TYPEA,s2-TYPEB
d.伺服放大器的内部过热检测电路故障,更换伺服放 大器或修理
③伺服放大器检测到主回路过热
a.关机一段时间后,再开机,如果没有报警产生, 那么可能机械负载太大,或伺服电机故障,检 修机械或更换伺服电机
b.如果还有报警,检查IPM模块的散热器上的热 保护开关是否断开,更换
c.更换伺服放大器
例如:某直流伺服电机过热报警,可能原因有: ①过负荷。可以通过测量电机电流是否超过额定值 来判断。②电机线圈绝缘不良。可用500V绝缘电阻 表检查电枢线圈与机壳之间的绝缘电阻。如果在 1MΩ以上,表示绝缘正常,否那么应清理换向器外 表的炭刷粉末等。③电机线圈内部短路。可卸下电 机,测电机空载电流,如果此电流与转速成正比变 化,那么可判断为电机线圈内部短路。应清扫换向 器外表,如外表上有油更易引起此故障。④电机磁 铁退磁。可通过快速旋转电机时,测定电机电枢电 压是否正常。如电压低且发热,那么说明电机已退 磁。应重新充磁。⑤制动器失灵。当电机带有制动 器时,如电机过热那么应检查制动器动作是否灵活。 ⑥CNC装置的有关印制线路板不良。
伺服电机的振动原理

伺服电机的振动原理伺服电机的振动原理伺服电机是一种能够通过控制信号实现精确位置和速度控制的电机。
它由电机和控制装置组成,可以根据输入的命令信号,输出精确的运动。
伺服电机广泛应用于各种自动化系统中,如工业机械、机器人、航空航天设备等。
伺服电机的振动是指其输出运动过程中产生的震动或波动现象。
伺服电机的振动主要来源于以下几个因素:1. 电机本身的结构和特性:伺服电机由电动机和驱动装置组成,其中电动机的转动部分与机械负载直接相连。
电动机的转子和负载部分会存在不可避免的不平衡或不匀速现象,这些不平衡或不匀速会引起电机的震动。
2. 机械系统的刚度和耦合性:伺服电机通常与机械系统相连,机械系统的刚度和耦合性会对电机的振动特性产生影响。
如果机械系统的刚度较低或耦合性较强,电机的振动会相对较大。
3. 控制系统的特性和参数设置:伺服电机的振动还与其控制系统的特性和参数设置有关。
控制系统的控制算法、采样频率、PID参数等都会对电机的振动特性产生影响。
不合理的控制参数设置或控制算法选择可能导致电机的振动增大。
为了减小伺服电机的振动,可以采取以下措施:1. 优化电机设计:改进电动机的转子和负载部分的平衡性,减小不平衡或不匀速现象,可以减小电机的振动。
2. 提高机械系统的刚度:通过增加机械系统的刚度,使其对电机的振动起到约束作用,降低电机的振动。
3. 优化控制系统参数:合理选择合适的控制算法,进行参数的调整和优化,使其适应不同负载和运动要求,减小电机的振动。
4. 采用减振装置:在电机和机械系统之间添加减振装置,如减振垫、减振脚等,可以减小振动的传导和放大,减小电机的振动。
总结起来,伺服电机的振动主要受电机本身的结构和特性、机械系统的刚度和耦合性以及控制系统的特性和参数设置等因素影响。
为了减小伺服电机的振动,可以通过优化电机设计、提高机械系统的刚度、优化控制系统参数和采用减振装置等方式进行改进。
这样可以提高伺服电机的工作性能和稳定性,减小振动对机械系统和工作环境的影响,提高整个系统的运行效果。
伺服系统的故障分析与维修

第 3 章伺服系统的故障分析与维修3.1 伺服系统概述数控机床的伺服驱动系统主要有两种:进给驱动系统和主轴驱动系统。
前者控制机床各坐标轴的切削进给运动,后者控制机床主轴的旋转运动。
它们的职能是提供切削过程中所需要的转矩和功率,可以任意调节运转速度和准确的位置控制。
数控机床的伺服驱动系统分直流与交流两类不同的装置。
1、伺服系统的概念伺服系统是以机械位置或角度作为控制量的自动控制系统。
在数控机床中,CNC 控制器经过插补运算生成的进给脉冲或进给位移量指令输入到伺服系统,由伺服系统经变换和功率放大转化为机床机械部件的高精度运动。
伺服系统既是数控机床控制器与刀具、主轴间的信息传递环节,又是能量放大与传递的环节,它的性能在很大程度上决定了数控机床的性能。
数控机床的最高移动速度、运动精度和定位精度等重要指标均取决于伺服系统的动、静态性能。
研究与开发高性能的伺服系统是现代数控机床的关键技术之一。
早期的数控机床,尤其是大中型数控机床常采用电液伺服系统驱动。
从八十年代起全电气伺服系统成为数控机床的主要驱动器。
2、伺服系统的基本技术要求(1)精度高伺服系统的精度是指输出量能复现输入量的精确程度。
在速度控制中,要求高的调速精度,比较强的抗负载扰动能力。
即对静、动态精度要求都比较高。
(2)稳定性好稳定性是指系统在给定输入或外界干扰作用下,能在短暂的调节过程后,达到新的或者恢复到原来的平衡状态。
随伺服系统要求有较强的抗干扰能力,保证进给速度均匀、平稳。
稳定性直接影响数控价格的精度和表面粗糙度。
(3)快速响应快速响应是伺服系统动态品质的重要指标,它反映了系统的跟踪精度。
为了保证轮廓切削形状精度和低的加工表面粗糙度,要求伺服系统跟踪指令信号的响应要快。
这一方面要求过渡过程时间要短,一般在200 ms 以内,甚至小于几十毫秒;另一方面要求超调要小。
(4)调速范围宽调速范围Rn 指生产机械要求电机能提供的最高转速nmax 和最低转速nmin之比:Rn=nmax/nmin 。
伺服常见报警处理
---------------------------------------------------------------最新资料推荐------------------------------------------------------伺服常见报警处理常见报警处理方法 27 号报警(编码器 U、 V、 W 信号错误报警)发生原因:检测出的编码器 U、 V、 W 信号无效,同时为 0 或同时为 1 。
处理办法:1 . 查看编码器线是否固定牢固。
编码器线与电机连接处或 CN3 端口处连接是否松弛。
如有松弛将其固定牢固,重新上电就可消除 27 号报警。
2. 查看编码器信号是否连接正确,检查编码器各个信号是否连接到对应的端口上。
如发现有信号接错,则需重新接编码器线。
待接好后重新上电就可消除 27 号报警。
3. 查看编码器状态 dp20,看数码管三段是否会出现同时亮,如有出现同时亮的情况,则说明电机编码器有问题,更换电机。
4. 如上面方法都不能消除 27 号报警,则更换编码器线再试,如还不行,则有可能是伺服驱动器出现问题。
先更换伺服驱动器后再试,看是否可以消除 27 号报警。
30 号报警(电机失速报警)发生原因:定子速度长时间跟不上设定转速。
处理方法:1 . 检查伺服电机动力线 U、 V、 W 相序是否连接正确,是1 / 11否把电机动力线端子 U 相错误的连接到驱动器V 相端子上了,如U、 V、 W 相序接错,再运行时则会出现 30 号报警。
2. 检查电机负载机械部分是否卡死。
3. 检查驱动器各个连接端口是否连接正确。
查看驱动器端子 L1 、 L2、 R、 S、 T、 U、 V、 W 是否连接到对应的端口上。
4. 查看电机实际负载是否超过电机额定负载。
5. 把电机动力线线从驱动器取下,用万用表测 U-V、 V-W、U-W 两两之间阻抗,若阻值范围 5 欧以内, 且三组数据大概相等,则说明电机绕组没问题(若阻值异常,则电机绕组可能有问题)。
振动常见问题和实例 (2)
gSE本阶段开始时减小,卡死 前可能剧增。出现高频随机 谱,轴承寿命成问题。
实例2-一次风机电机非驱动端轴承故障
第11页,此课件共97页哦
如果仅仅从常规振动速度总值来看,1、2瓦没有区别,都是很好的状态,但
是gSE总值表明,1瓦已经进入必须更换的状态!事实上现场用听针可以1瓦
内的听到异常金属摩擦声音。
idt ISO 10816-3:1998
第3页,此课件共97页哦
解释1
第4页,此课件共97页哦
实例1-4725RPM多级离心式给水泵位移谱
第5页,此课件共97页哦
位移频谱图中1倍转速频率占据主导,位移峰峰振动总值仅为31微米,似
乎水泵振动情况良好!
实例1-4725RPM多级离心式给水泵速度谱
速度频谱图中7倍转速频率(动叶数量为7片),即叶片通过频率占据主导,振动 速度总值高达10mm/s RMS,表明水泵存在流体激振故障!该水泵已经返回其 国外制造厂重新车削叶片!
答案7
手压、磁座、粘接、螺栓连接各种方式主要影响到可用频率范围的 大小,通常需要根据机器的转速和类型来确定连接方式。 连接不牢固肯定会造成误诊断。例如磁座吸附不稳,频谱中会出现 松动故障特征频谱,但是实际上松动的是磁座本身而非机器!
第28页,此课件共97页哦
解释
振动加速 度传感 器固定 自振频 率和最 高可用 频率
明该转子故障造成了啮合状态不佳。
RA-ENTEK技术应用于设备监测 和故障诊断的案例
第44页,此课件共97页哦
故障诊断实例分析之一
机器状态检修的基础:
振动频谱中包含机器零部件的机械状态信息
------某压缩机组振动频谱分析
第45页,此课件共97页哦
伺服电机扭矩模式匀速段抖动的原因
伺服电机扭矩模式匀速段抖动的原因一、伺服电机伺服电机是一种能够控制位置、速度和力矩的电机,广泛应用于机械设备中。
伺服电机通过传感器实时监测位置、速度和力矩等参数,并通过反馈控制系统调节电机的输出。
伺服电机具有响应速度快、精度高、稳定性好等特点,因此在许多需要精确控制的场合得到了广泛应用。
二、扭矩模式扭矩模式是伺服电机的一种工作模式,它可以通过控制电机输出的扭矩来实现对负载的控制。
在扭矩模式下,伺服电机会将电机的输出扭矩控制在一个指定的范围内,以满足负载的需求。
扭矩模式通常用于需要对负载施加特定力矩的场合,如机械臂、升降平台等。
三、匀速段抖动的原因在扭矩模式下,伺服电机在匀速段运行时可能会出现抖动的现象。
抖动是指负载在匀速运动中出现周期性的微小震动。
抖动的原因可以从电机、传感器、控制器和负载四个方面进行分析。
1. 电机问题:电机本身的质量问题、磁场不均匀、转子不平衡等都可能导致抖动的发生。
这些问题导致电机的输出扭矩不稳定,从而产生抖动。
2. 传感器问题:传感器是伺服电机中用于监测位置、速度和力矩等参数的重要组成部分。
传感器的精度、灵敏度和信号传输的稳定性都会对伺服电机的控制精度产生影响。
如果传感器存在问题,比如精度不高、灵敏度不够或者信号传输不稳定,都可能导致伺服电机在匀速段出现抖动。
3. 控制器问题:控制器是伺服电机的大脑,负责接收传感器的信号,并根据控制算法计算出合适的电机输出。
如果控制器的算法设计不合理、参数设置不准确或者控制器本身存在故障,都可能导致伺服电机在匀速段出现抖动。
4. 负载问题:负载是伺服电机输出力矩的对象,负载的特性会对伺服电机的输出产生影响。
如果负载的惯性大、摩擦力大或者负载存在不均匀的情况,都可能导致伺服电机在匀速段出现抖动。
为了解决伺服电机扭矩模式匀速段抖动的问题,可以从以下几个方面入手:1. 优化电机的设计和制造工艺,确保电机的质量和性能达到要求,避免电机本身的问题导致抖动。
伺服电机的振动测试方法
伺服电机的振动测试方法伺服电机是一种常用于工业和机器人领域的电动机。
在实际使用中,振动是伺服电机常见的问题之一。
振动会导致电机运行不稳定,影响机器人的精度和生产效率。
因此,进行振动测试是必要的。
要想有效地测试伺服电机的振动问题,需要采用科学的方法。
下面将介绍一些用于测试伺服电机振动的方法和工具。
1.加速度计测试法加速度计测试法是最常用的电机振动测试方法之一。
该方法通过在电机上安装加速度计来测量电机震动的幅度和频率。
加速度计具有高精度和高灵敏度,可以实时检测电机的振动情况。
在进行加速度计测试时,需要先将测试仪器固定在电机上。
然后运行电机,在电机运行时通过测试仪器收集电机振动数据。
通过分析这些数据,可以判断电机的振动情况。
2.傅里叶分析法傅里叶分析法是一种常用的信号处理方法。
该方法可以将一个信号分解成若干个正弦波形成的谱,从而更好地理解信号的频率特征。
在电机振动测试中,可采用该方法对电机振动信号进行分析。
使用傅里叶分析法时,可以将加速度计或其他振动传感器测量得到的信号通过数学算法进行处理,根据信号的幅度和频率图像来判断电机振动的情况。
3.激光测振法激光测振法是一种高精度且非接触式的测试方法。
它通过激光束在电机表面投影出一个光斑,再使用光电传感器采集光斑在电机表面震动时的反射光强度变化,从而测量电机振动的幅度和频率。
与加速度计或傅里叶分析法相比,激光测振法具有更高的精度和更广泛的应用范围。
但它需要专门的设备和技术,成本和操作难度较高。
综上所述,采用加速度计测试法、傅里叶分析法和激光测振法是伺服电机振动测试的三种常用方法。
根据实际测试需要,可以选择合适的方法和工具来进行测试,并结合数据分析来判断电机的振动情况,从而实现电机的稳定运行和提高机器人的精度和生产效率。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
27例伺服系统震动问题讲解,学会了你就是行家!内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.一、数控铣床,打开电源和系统,伺服电机嗡嗡响,响几分钟之后伺服电机会发热,调小刚性后不响了,但铣出来的圆不像圆,该怎样调?应该是几台驱动器设置的增益不同,造成电机在不同的转速下自激。
可以把待测的驱动器与参考驱动器的参数设置成一致再试一下。
惯量比看了吗?增益是一方面,但也不要忽略了惯量。
二、伺服驱动器,通过调节三环PID控制伺服电机,噪音比较大,但电机并没有震动,载波频率是10KHZ,电流采样速度是0.1us一次,为什么?噪音的原因:因为没有做输入脉冲滤波,所以才有那个噪音。
三、电机启动不起来而且噪声大振动大是什么原因?1、脱开载荷;2、用手盘动,确认灵活、无异常;3、空载启动实验;4、检查负载情况。
先看看是不是动平衡出了问题,这是电流声音,其次看电机轴承,最后是驱动器参数,多数是轴承松懈或坏。
四、电动机运行有异常噪音,什么原因和怎么处理?1、当定子与转子相擦时,会产生刺耳的“嚓嚓”碰擦声,这多是轴承有故障引起的。
应检查轴承,损坏者更新。
如果轴承未坏,而发现轴承走内圈或外圈,可镶套或更换轴承与端盖。
2、电动机缺相运行,吼声特别大。
可断电再合闸,看是否能再正常起动,如果不能起动,可能有一相熔丝断路。
开关及接触器触头一相未接通也会发生缺相。
3、轴承严重缺油时,从轴承室能听到“咝咝”声。
应清洗轴承,加新油。
4、风叶碰壳或有杂物,发出撞击声。
应校正风叶,清除风叶周围的杂物。
5、笼型转子导条断裂或绕线转子绕组接头断开时,有时高时低的“嗡嗡”声,转速也变慢,电流增大,应检查处理。
另外有些电动机转子和定子的长度配合不好,如定子长度比转子长度长得太多,或端盖轴承孔磨损过大,转子产生轴向窜动,也会产生“嗡嗡”的声音。
6、定子绕组首末端接线错误,有低沉的吼声,转速也下降,应检查叫正。
电机噪声很大,是什么原因?如何处理?原因1:电机内轴承间隙大处理:更换轴承。
原因2:转子扫堂处理:重新修理定子、转子。
原因3:磁钢松动处理方法:重新粘结磁钢。
原因4:电机机体偏转处理:重新调整机体。
原因5:电机转向器表层氧化、烧蚀、油污凹凸不平、换向片松动。
处理:清洗换向器或焊牢换向片。
原因6:碳刷松动、碳刷架不正处理:调整。
五、电机有噪声大,什么原因?怎么解决?依据电机噪声发生的分歧方法,大致可把其噪声分为三大类:①电磁噪声;②机械噪声;③空气动力噪声。
电磁噪声首要是由气隙磁场效果于定子铁芯的径向重量所发生的。
它经过磁轭向别传播,使定子铁芯发生振动变形。
其次是气隙磁场的切向重量,它与电磁转矩相反,使铁芯齿部分变形振动。
当径向电磁力波与定子的固有频率接近时,就会惹起共振,使振动与噪声大大加强,甚至危及电机的使用寿命。
根据电磁噪声的成因,我们可采用下列办法降低电磁噪声。
⑴尽量采用正弦绕组,削减谐波成份;⑵选择恰当的气隙磁密,不该太高,但过低又会影响资料的应用率;⑶选择适宜的槽共同,防止呈现低次力波;⑷采用转子斜槽,斜一个定子槽距;⑸定、转子磁路对称平均,迭压严密;⑹定、转子加工与装配,应留意它们的圆度与同轴度;⑺留意避开它们的共振频率。
六、新买的电,就是电机和减速机连在一起的那种 SEW的,主要是靠 PLC和变频器控制,使用的转速很低,大约在25赫兹左右,感觉噪音很大,机械上的主动链轮和被动链轮的角度没有问题,电机底座固定的也很牢固,散热风扇和防护罩没有刮擦,爆闸也是松开的,但是一运转起来噪音非常的大,就好像小区里面变压器发出的声音,为什么?那就是变频器驱动电机所特有的电磁噪音(吱吱的),没有办法消除掉,但可以减少一点,就是修改变频器参数:把那个载波频率加大一点,噪音就会小一点的。
但是加大变频器的载波频率,会导致变频器发热。
25赫兹左右低频原本很烦人,刮擦一般音频较高,底座固定的也很牢固要看什么底座,金属板声音会比较大,负载大声音会更大,用螺丝刀顶住耳朵仔细听听音源来自什么地方,要是安装没有什么问题,电机声音大往往是轴承不良,新的应该不至于,可能原本就是这样的,运行正常就行。
另外就是控制问题。
七、伺服电机运转时有异响和发热是什么原因?异响是电机的负载过重,电机的转矩小于负载所需转矩,而电机的堵转转矩大于负载所需转矩。
发热就是电机的电流过大(一般发热很正常),若是很烫,或者堵转时间过长很容易烧毁电机(电机退磁)。
直白说就是小马拉大车很费力,为了拉动小马就更加的费劲拉车,所以会发热(增加电流),拉车很费劲(异响)。
异响是因为伺服电机轴承坏了,发热是电流大,实质是伺服电机为了克服电机轴震动而产生的异常大电流,估计电机坏了,需尽快处理,不然故障会扩大。
八、西门子伺服电机会嗡嗡响是什么问题?伺服电机出现这种问题有多种原因,一是伺服电机编码器零位不准,也就是编码器零位漂移,二是驱动器刚性不足或参数有问题,三是伺服电机动力线接的可能有问题呀,伺服电机的动力线是不能搞错的,可调换几次看看。
四是编码器安装问题或编码器自身有问题,需要认真检查,有同样的伺服电机和驱动器最好相互调换一下试试看。
伺服电机有问题,最好找专业人士检修。
系统与驱动器故障,电机本身故障;驱动器与实际进给系统的匹配未达到最佳值而引起的,通常只要通过驱动器的速度环增益与积分时间的调节即可进行消除,具体方法为:1)根据驱动模块及电动机规格,对驱动器的调节器板的S2进行正确的电流调节器设定。
2)将速度调节器的积分时间Tn调节电位器(在驱动器正面),逆时针调至极限(Tn≈39ms)。
3)将速度调节器的比例Kp调节电位器(在驱动器正面),调整至中间位置(Kp≈7~10)。
4)在以上调整后,即可以消除伺服电动机的尖叫声,但此时动态特性较差,还须进行下一步调整。
5)顺时针慢慢旋转积分时间Tn调节电位器,减小积分时间,直到电动机出现振荡声。
6)逆时针稍稍旋转积分时间Tn调节电位器,使电动机振荡声恰好消除。
7)保留以上位置,并作好记录。
本机床经以上调整后,尖叫声即消除,机床恢复正常工作。
九、电机扫堂是什么原因?电机扫堂就是电机的转子与定子绕组里的硅钢片发生摩擦,一般是轴承坏了,还有可能是轴承走外缘,端盖的轴承位置松动。
也有可能是转子走内缘,转子上的轴承位置坏了。
最小的一种可能是转子弯曲造成的。
轴承磨损或者是轴承座松动会造成的转子偏心。
电机轴上支承圈磨损严重、转子铁心位移,或因其他原因使定子铁心位移,造成电机锥形转子与定子间隙太小发生扫膛。
电机严禁“扫膛”,当发生扫膛后,应拆下支承圈进行更换,调整定子转子锥面之间的间隙使之均匀,或送修。
十、交流伺服电机在运行中会出现抖动的现象,问题需怎样解决?E-1E:指检查不到遥控套准的实际值。
E-2E:指不能传送正常值。
E-3E:指不能检查当前所选单元的状态。
E-4E:指伺服电机当前的运行状态不能被确认。
E-5E:指伺服电机位置电位计不在调整的范围内。
抖动是不正常的吧,可能是由于导轨不顺畅,或者电源不足。
把功率调一下,调小点。
十一、伺服控制器一般使用中,都是调节哪些参数的?不同品牌使用的参数和参数定义都有所不同。
以下以安川伺服调试做一总结。
1、安川伺服在低刚性(1~4)负载应用时,惯量比显得非常重要,以同步带结构而论,刚性大约在1~2(甚至1以下),此时惯量比没有办法进行自动调谐,必须使伺服放大器置于非自动调谐状态;2、惯量比的范围在450~1600之间(具体视负载而定)3、此时的刚性在1~3之间,甚至可以设置到4;但是有时也有可能在1以下。
4、刚性:电机转子抵抗负载惯性的能力,也就是电机转子的自锁能力,刚性越低,电机转子越软弱无力,越容易引起低频振动,发生负载在到达指定位置后来回晃动。
刚性和惯量比配合使用,如果刚性远远高于惯量比匹配的范围,那么电机将发生高频自激振荡,表现为电机发出高频刺耳的声响,这一切不良表现都是在伺服信号(SV-ON)ON并且连接负载的情况下。
5、发生定位到位后越程,而后自动退回的现象的原因:位置环增益设置的过大,主要在低刚性的负载时有此可能。
6、低刚性负载增益的调节:A、将惯量比设置为600;B、将Pn110设置为0012;不进行自动调谐C、将Pn100和Pn102设置为最小;D、将Pn101和Pn401设置为刚性为1时的参数E、然后进行JOG运行,速度从100~500;F、进入软件的SETUP中查看实际的惯量比;G、将看到的惯量比设置到Pn103中;H、并且会自动设定刚性,通常此时会被设定为1;I、然后将SV-ON至于ON,如果没有振荡的声音,此时进行JOG运行,并且观察是否电机产生振荡;如果有振荡,必须减少Pn100数值,然后重复E、F重新设定转动惯量比;重新设定刚性;注意此时刚性应该是1甚至1以下;J、在刚性设定到1时没有振荡的情况下,逐步加快JOG速度,并且适当减少Pn305、Pn306(加减速时间)的设定值;K、在多次800rpm以上的JOG运行中没有振荡情况下进入定位控制调试;L、首先将定位的速度减少至200rpm以内进行调试M、并且在调试过程中不断减少Pn101参数的设定值;N、如果调试中发生到达位置后负载出现低频振荡现象,此时适当减少Pn102参数的设定值,调整至最佳定位状态;O、再将速度以100~180rpm的速度提高,同时观察伺服电机是否有振动现象,如果发生负载低频振荡,则适当减少Pn102的设定值,如果电机发生高频振荡(声音较尖锐)此时适当减少Pn100的设定值,也可以增加Pn101的数值;P、说明:Pn100 速度环增益 Pn101 速度环积分时间常数 Pn102 位置环增益Pn103 旋转惯量比 Pn401 转距时间常数。
7、在定位控制中,为了使低刚性结构的负载能够减少机械损伤,因此可以在定位控制的两头加入一定的加减速时间,尤其是加速时间;通常视最高速度的高低,可以从0.5秒设定到2.5秒(指:0到最高速的时间)。
8、电机每圈进给量的计算:A、电机直接连接滚珠丝杆:丝杆的节距B、电机通过减速装置(齿轮或减速机)和滚珠丝杆相连:丝杆的节距×减速比(电机侧齿轮齿数除以丝杆处齿轮齿数)C、电机+减速机通过齿轮和齿条连接:齿条节距×齿轮齿数×减速比D、电机+减速机通过滚轮和滚轮连接:滚轮(滚子)直径×π×减速比E、电机+减速机通过齿轮和链条连接:链条节距×齿轮齿数×减速比F、电机+减速机通过同步轮和同步带连接:同步带齿距×同步带带轮的齿数×(电机侧同步轮的齿数/同步带侧带轮的齿数)×减速比;共有3个同步轮,电机先由电机减速机出轴侧的同步轮传动至另外一个同步轮,再由同步轮传动到同步带直接连接的同步轮。
