DDS原理及实现
ros2的dds实现原理
ros2的dds实现原理ROS2（Robot Operating System 2）是一个用于构建机器人系统的开源框架。
它采用了一种名为DDS（Data Distribution Service）的通信协议来实现分布式系统中的数据交换。
本文将介绍ROS2的DDS实现原理。
DDS是一种面向数据的中间件，它提供了一种可靠、实时的数据传输机制。
在ROS2中，DDS被用作通信层，负责在不同的ROS2节点之间传递消息。
DDS的实现原理主要包括以下几个方面。
首先，DDS采用了发布-订阅模型。
在ROS2中，节点可以发布消息到特定的主题（Topic），同时也可以订阅其他节点发布的消息。
DDS通过主题来实现节点之间的通信。
当一个节点发布消息时，DDS 会将消息发送到与该主题相关联的所有订阅者。
这种发布-订阅模型使得节点之间的通信更加灵活和可扩展。
其次，DDS使用了一种称为数据写入-数据读取的机制来实现消息的传输。
当一个节点发布消息时，它会将消息写入到DDS的数据写入缓冲区中。
DDS会负责将消息从写入缓冲区中复制到读取缓冲区中，并将消息发送给所有订阅者。
订阅者会从读取缓冲区中读取消息。
这种机制可以确保消息的可靠传输和实时性。
此外，DDS还使用了一种称为主题分区的机制来实现消息的筛选和路由。
主题分区可以将消息分发到不同的节点组中。
节点组可以根据自己的需求来订阅特定的主题分区，从而只接收到感兴趣的消息。
这种机制可以提高系统的效率和可扩展性。
最后，DDS还提供了一种称为QoS（Quality of Service）的机制来控制消息的传输质量。
QoS可以通过一些参数来配置，例如消息的优先级、可靠性、延迟等。
节点可以根据自己的需求来设置QoS参数，从而满足不同的应用场景。
QoS机制可以确保消息在不同的网络环境下的可靠传输和实时性。
综上所述，ROS2的DDS实现原理主要包括发布-订阅模型、数据写入-数据读取机制、主题分区和QoS机制。
基于DDS的基本原理设计的低频信号发生器
基于DDS的基本原理设计的低频信号发生器基于DDS（Direct Digital Synthesis，直接数字合成）的低频信号发生器是一种高精度、灵活性高的信号发生器，可以产生各种低频信号。
本文将从DDS的基本原理、低频信号发生器的设计和实现等方面展开论述。
一、DDS的基本原理DDS是一种通过数字计算产生连续、离散或混合信号的方法。
它将频率和相位信息编码为数字信号，通过数字计算来生成输出信号。
DDS的基本原理如下：1.预存储波形数据：DDS使用查表法将波形数据存储在一个固定的存储器中，例如RAM或ROM中。
每个存储地址对应一个波形振幅值。
2.相位累加器：DDS通过一个相位累加器来产生实时的相位信息。
相位累加器是一个计数器，每个时钟周期增加一个固定的值，该值称为相位增量。
相位累加器产生的相位信息表示了所需输出的信号的相位。
3.数字到模拟转换：相位累加器输出的相位信息经过数字到模拟转换，即将相位信息转换为模拟信号。
这一步可以通过查表法，将相位信息作为地址，从查表的波形存储器中读取波形振幅值，然后通过D/A转换器将波形振幅值转换为模拟信号。
二、低频信号发生器的设计1.频率控制：低频信号发生器需要具备广泛的频率覆盖范围，并能够精确地调节频率。
为了实现这一点，可以使用一个可编程的数字控制单元，比如微控制器或FPGA来控制DDS的相位增量。
通过改变相位增量的大小，可以控制DDS的输出频率。
2.模拟输出滤波：DDS输出的信号是由一串数字零、一和正负极性组成的脉冲串，需要通过模拟输出滤波器进行滤波，以获取平滑的模拟输出信号。
滤波器可以选择低通滤波器或带通滤波器，以滤除高频噪声和杂散成分。
3.波形选择：DDS可以通过选择合适的波形数据来生成多种形状的输出波形，包括正弦、方波、锯齿波等。
在波形存储器中存储不同的波形数据，并通过用户界面或外部接口控制波形的选择。
三、低频信号发生器的实现低频信号发生器的实现可以采用数字电路、模拟电路或数字电路与模拟电路的组合。
DDS是什么意思DDS结构DDS原理是什么
DDS是什么意思DDS结构DDS原理是什么DDS是Direct Digital Synthesis的英文缩写，意为直接数字合成。
DDS是一种利用数字信号处理技术来产生高精度的频率和相位可控的连续波形的操作。
DDS结构是一种基于数字技术的信号产生器的结构。
它由相位累加器、频率控制字（FTW）、相位控制字（PTW）和一个查找表等组成。
相位累加器作为时钟信号的计数器，根据频率控制字的步进大小进行相位值的累加，然后通过查找表获取相位对应的幅度值。
这个过程可以重复进行，从而得到连续的波形输出。
DDS原理是基于抽样定理和离散信号处理的原理。
抽样定理表明，如果一个连续时间信号的带宽不超过其信号的采样率的一半，那么可以通过对信号进行抽样并进行适当的处理，以恢复原始信号。
DDS利用这一原理，将待产生的波形离散化为一系列的采样点，然后通过合成器根据这些采样点的幅度和相位信息来产生对应的数字信号。
这样，通过对这些数字信号进行转换和滤波处理，最终可以得到与原始信号非常接近的连续波形。
DDS的工作原理大致如下：1.设置初始参数：包括振荡频率、幅度、相位等。
2.配置相位累加器：选择一个合适的时钟频率，将其作为相位累加器的输入，通过加法器对相位控制字进行累加，从而控制波形的相位。
3.设置频率控制字：根据需要的波形频率，确定相位累加器每次累加的步长。
频率控制字的大小决定了每次相位累加的步进大小。
4.查找表：DDS中常用的查找表是正弦、余弦函数的表。
根据相位控制字来索引查找表中的数值，得到对应的幅度。
5.数字-模拟转换：将查找表中的数字信号转换为模拟信号，可以通过数字模拟转换器（DAC）来实现。
6.输出滤波：为了去除由数字合成引起的数字噪音和谐波，可以通过低通滤波器对输出信号进行滤波处理，以得到平滑的连续波形。
DDS的优点包括高精度、高稳定性、高频率分辨率、快速频率跳变和灵活性等。
它广泛应用于通信、测量、广播、音频处理等领域，可以用于产生各种连续波形，如正弦波、方波、锯齿波等，也可以通过频率和相位的调整进行频率调制和相位调制。
dds 总线 原理
dds 总线原理
DDS（直接数字频率合成器）是一种基于数字信号处理技术的频
率合成器，它可以通过数字控制实现精确的频率和相位调制。
DDS
总线原理指的是DDS芯片与其他器件之间的通信总线原理。
首先，DDS芯片通常会使用SPI（串行外设接口）或者并行接口
来与微处理器或其他外围设备进行通信。
SPI是一种串行总线协议，通过四根线（时钟线、数据线、主从选择线和地线）来实现通信。
而并行接口则是通过多根数据线同时传输数据。
在DDS芯片与其他器件之间的通信中，总线原理起着关键作用。
总线原理包括数据传输的时序、数据格式、通信协议等方面。
通常
情况下，DDS芯片会通过总线接收来自外部设备的频率、相位或其
他控制信息，然后根据这些信息生成相应的数字信号输出。
同时，DDS芯片也会通过总线将自身的状态、输出频率等信息反馈给外部
设备。
另外，DDS总线原理还涉及到通信的稳定性、抗干扰能力、通
信速率等方面。
在设计中，需要考虑总线的带宽、传输速率、数据
格式的协商、时序的稳定性等问题，以确保DDS芯片与外部设备之
间的可靠通信。
总的来说，DDS总线原理是指DDS芯片与其他器件之间的通信原理，涉及到通信协议、数据传输的时序、稳定性等多个方面。
通过合理设计和实现总线原理，可以实现DDS芯片与外部设备之间的稳定、可靠的通信，从而更好地实现频率合成功能。
DDS

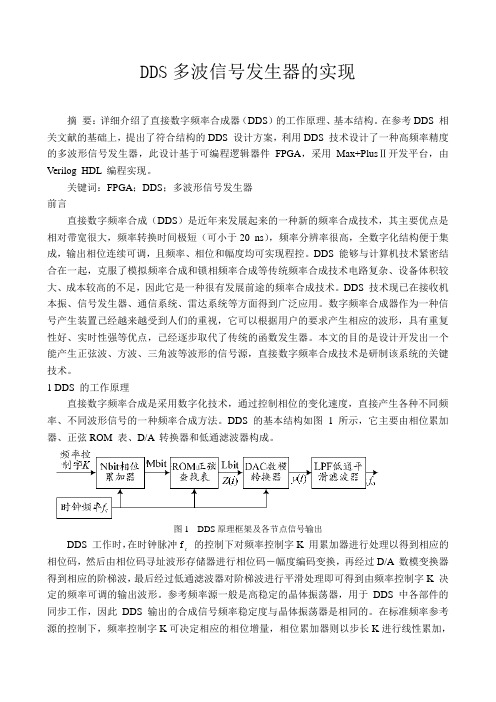

DDS多波信号发生器的实现摘要：详细介绍了直接数字频率合成器（DDS）的工作原理、基本结构。
在参考DDS 相关文献的基础上，提出了符合结构的DDS 设计方案，利用DDS 技术设计了一种高频率精度的多波形信号发生器，此设计基于可编程逻辑器件FPGA，采用Max+PlusⅡ开发平台，由Verilog_HDL 编程实现。
关键词：FPGA；DDS；多波形信号发生器前言直接数字频率合成（DDS）是近年来发展起来的一种新的频率合成技术，其主要优点是相对带宽很大，频率转换时间极短（可小于20 ns），频率分辨率很高，全数字化结构便于集成，输出相位连续可调，且频率、相位和幅度均可实现程控。
DDS 能够与计算机技术紧密结合在一起，克服了模拟频率合成和锁相频率合成等传统频率合成技术电路复杂、设备体积较大、成本较高的不足，因此它是一种很有发展前途的频率合成技术。
DDS 技术现已在接收机本振、信号发生器、通信系统、雷达系统等方面得到广泛应用。
数字频率合成器作为一种信号产生装置己经越来越受到人们的重视，它可以根据用户的要求产生相应的波形，具有重复性好、实时性强等优点，己经逐步取代了传统的函数发生器。
本文的目的是设计开发出一个能产生正弦波、方波、三角波等波形的信号源，直接数字频率合成技术是研制该系统的关键技术。
1 DDS 的工作原理直接数字频率合成是采用数字化技术，通过控制相位的变化速度，直接产生各种不同频率、不同波形信号的一种频率合成方法。
DDS 的基本结构如图 1 所示，它主要由相位累加器、正弦ROM 表、D/A 转换器和低通滤波器构成。
图1 DDS原理框架及各节点信号输出的控制下对频率控制字K 用累加器进行处理以得到相应的DDS 工作时，在时钟脉冲fc相位码，然后由相位码寻址波形存储器进行相位码―幅度编码变换，再经过D/A 数模变换器得到相应的阶梯波，最后经过低通滤波器对阶梯波进行平滑处理即可得到由频率控制字K 决定的频率可调的输出波形。
DDS的原理及镜像频谱分析
DDS的原理及镜像频谱分析DDS（Direct Digital Synthesis）是一种数字式直接合成技术，可以用来产生任意频率、任意波形的信号。
它的原理和实现方法比较复杂，涉及到数字信号处理、时钟频率合成、数字滤波等多个领域。
下面将就DDS的原理及镜像频谱分析进行详细阐述。
DDS的核心是一种数字式的相位累加器，它以固定的时钟频率递增相位，从而实现产生信号的频率和相位控制。
它通过在一个周期内逐渐累加相位，再根据累加的相位值计算出对应的输出信号值，然后通过一定的数字滤波器对这些输出信号进行滤波，从而获得最终的合成信号。
具体的实现步骤如下：1.设定一个固定的时钟频率，称之为系统时钟。
2.设定一个需要合成的频率值，并根据系统时钟频率计算出相位递增的步进值。
3.设定一个相位累加器的初始值，一般为0。
4.在每个时钟周期内，相位累加器的值递增一个步进值，直到达到一个周期的结束。
5.根据累加器的值，通过查表或计算等方法得到对应的输出信号值。
6.重复步骤4~5，直到需要合成的波形周期结束。
DDS的镜像频谱分析：在DDS的原理中，由于相位累加器的值在一个周期内递增，因此会形成一直线性增长的相位轨迹，从而使得输出信号的频率呈现出一定的线性变化。
但是，由于相位累加器的值是有限的，当累加器的值超过一个周期的范围时，它会重新从0开始进行累加。
这种相位重置会导致频率的非线性变化，进而引入了一些频谱干扰。
为了解决这个问题，在DDS的设计中引入了镜像频率抑制的方法。
通过在相位累加器中设置额外的位数（称之为干扰位），并使用一个加法器将累加器的高位和低位进行相加，得到一个新的相位累加值。
这样，当相位累加器的值超过一个周期时，由于高位的干扰位的引入，累加值不再从0开始，而是从一个非零的值开始累加。
这种镜像方法可以抑制频谱的重复干扰，使合成信号的频率更加准确和稳定。
镜像频谱分析可以通过频谱分析仪或数字示波器等工具进行查看。
通常情况下，合成信号的频谱会呈现出一个主频成分，以及其它几个镜像频率成分。
DDS原理及其应用
频率源是通信、电子测量仪表、雷达等电子系统实现高性能指标的关键部分，并在广电系统中也有极为广泛的应用。
直接数字式频率合成技术（ＤＤＳ）具有频率转换时间极短、频率分辨率极高、输出相位连续、相位噪声低、可编程、全数字化、易于集成等突出优点，成为现代电子系统及设备中频率源的首选，对其进行研究具有重大的理论和实践意义。
以下将对ＤＤＳ波形产生原理、控制方式、频谱特性进行分析，并设计出一套基于ＭＣＳ－５１芯片和ＡＤ９８５１芯片的ＤＤＳ波形发生系统。
达到参数如下：（１）出频率范围：３０ＭＨｚ～１８０ＭＨｚ；（２）率准确度：优于土５０Ｈｚ；（３）频率转换时间：≤２ｕｓ；（４）步进精度：１ｋＨｚ。
１ ＤＤＳ原理分析ＤＤＳ在结构上主要可划分为数控振荡器和数字／模拟转换两个模块，模块ＮＣＯ又由相位累加器和正弦查询表ＲＯＭ构成。
ＮＣＯ实现由数字频率字输入生成相应频率的数字波形，模块ＤＡＣ实现将ＮＣＯ产生的数字幅度值高速且线性地转为模拟幅度值。
基本框图如图１。
２ 硬件设计及结果２．１硬件选型市场上有ＡＤ、ＭＡＸＩＭ等大型软件公司生产ＤＤＳ芯片。
本次设计采用ＡＤ公司的芯片。
从性价比考虑，ＤＤＳ芯片选用ＡＤ９８５１芯片，控制芯片选用ＡＴ８９Ｃ５２芯片，ＰＬＬ芯片选用ＭＣ１４５１５２芯片。
若需调节波形的幅度，可选择ＡＤ公司的ＡＤ８３２０可编程运放作为后级。
其型号及价格如下表格１。
２．２ＡＤ９８５１简介ＡＤ９８５１是ＡＤ公司ＤＤＳ芯片中性价比较高的一款，具有如下特性：（１）允许最高输入时钟１８０ＭＨｚ，同时可选择是否启用内含的６倍频乘法器；（２）带有高性能的十位Ｄ／Ａ转换器；（３）具有简化的控制接口，允许串／并行异步输入控制字；（４）允许工作电源范围：＋２．７伏～＋５．２５伏；（５）可以工作在掉电方式（低功耗）：４ＭＷ＋２．７伏；（６）其自由寄生动态范围（ＳＦＤＲ）＞４３ｄＢ＠７０ＭＨｚ输出；（７）采用极小的２８脚贴片式封装。
２．３硬件连接由主控芯片ＡＴ８９Ｃ５２的Ｐ１口向ＡＤ９８５１输入控制字，并由Ｐ３．４、Ｐ３．５、Ｐ３．６三口分别接ＡＤ９８５１的Ｗ＿ＣＬＫ、ＦＱ＿ＵＤ、ＲＥＳＥＴ三个端口，若采用串行模式，则只须选择Ｐ１中一个接口与ＡＤ９８５１相连（如图２）。
dds芯片原理
dds芯片原理DDS芯片原理DDS芯片，即直接数字频率合成器（Direct Digital Synthesizer），是一种基于数字信号处理技术实现频率合成的集成电路芯片。
DDS 芯片可以通过改变其输入信号的频率和相位，产生高稳定度、高精度的频率输出信号。
DDS芯片的原理主要包括相位累加器、频率控制字、相位控制字、数字到模拟转换器和低通滤波器等几个关键部分。
相位累加器是DDS芯片的核心部分，其作用是根据频率控制字的输入，不断累加相位控制字的值，从而产生不断变化的相位值。
相位累加器可以通过改变相位控制字的大小和输入频率的变化，控制输出信号的频率和相位。
相位累加器一般采用二进制累加器的形式，通过不断累加相位控制字的值，可以实现连续的相位变化。
频率控制字是用来控制DDS芯片输出信号的频率的关键参数。
频率控制字决定了累加器每个时钟周期累加的相位控制字的大小，从而决定了输出信号的频率。
频率控制字一般是一个固定的值，可以通过改变频率控制字的大小来改变输出信号的频率。
相位控制字是用来控制DDS芯片输出信号的相位的关键参数。
相位控制字决定了累加器的初始相位值，从而决定了输出信号的相位。
相位控制字可以通过改变其大小来控制输出信号相位的偏移。
数字到模拟转换器（DAC）是DDS芯片中的重要组成部分，主要负责将累加器输出的数字信号转换为模拟信号。
DDS芯片中的DAC一般是高速、高精度的数字信号处理器，可以将数字信号转换为模拟信号。
低通滤波器是DDS芯片中的另一个重要组成部分，其作用是滤除DAC输出的数字信号中的高频成分，从而得到稳定、纯净的模拟信号。
低通滤波器一般采用各种滤波算法，如FIR滤波器、IIR滤波器等。
DDS芯片的工作原理如下：首先，通过输入一个固定的频率控制字和相位控制字，相位累加器不断累加相位控制字的值，产生一个连续变化的相位值。
然后，根据相位值生成一个数字信号，并通过DAC将数字信号转换为模拟信号。
最后，通过低通滤波器滤除模拟信号中的高频成分，得到最终的稳定、纯净的输出信号。
DDS原理及基于FPGA的实现
DDS 原理及基于FPGA 的实现
直接数字频率合成技术(Direct Digital Synthesis，DDS)是一种从相位概念出发直接合成所需要的波形的新的全数字频率合成技术，该技术具有频
率分辨率高、频率变化速度快、相位可连续性变化等特点，在数字通信系统
中被广泛采用，是信号生成的最佳选择。
目前市场上可以见到很多集成的、
多功能的专用DDS 芯片，像AD9835、AD9954、AD9959 等。
但是在某些场合，专用DDS 芯片在控制方式、频率控制等方面与系统的要求差别很大，现场可编程门阵列(FPGA)器件具有工作速度快、集成度高、可靠性高和现场可编程等优点。
利用它来设计符合自己需要的DDS 电路是一个很好的解决方法。
1 DDS 的基本原理
DDS 的主要思想是从相位的概念出发合成所需要的波形，其结构由相位累加器、波形存储器、数模转换器、低通滤波器和参考时钟五部分组成，
其基本原理框图如图1 所示。
一文看懂DDS原理混叠幅度调制
一文看懂DDS原理混叠幅度调制DDS是直接数字合成技术（Direct Digital Synthesis）的缩写，是一种用数字技术实现信号合成的方法。
它主要通过数字信号处理器（DSP）生成相位递增的离散样本，然后通过数字模拟转换器（DAC）将这些样本转换为模拟电压信号，最终产生所需的合成信号。
DDS的原理可以简单理解为，首先设定合成信号的频率和幅度等参数，然后根据这些参数生成相位递增的离散样本。
通常使用一个以相位为输入的累加器来实现相位递增，利用数学运算生成相位序列。
相位序列决定了合成信号的频率。
在每个时钟周期，累加器的相位都会增加一个固定的步进值，这个步进值与合成信号的频率有关。
生成的相位序列会传递给一个查找表（LUT），该查找表是一个数字存储器，存储着不同相位对应的样本值。
这些样本值在DAC上会被转换为模拟电压信号输出，最终形成合成信号。
生成的合成信号可以通过调整累加器的步进值和查找表的内容来实现频率和幅度的调整。
DDS技术的优点在于它具有高分辨率、高灵活性和精确度高的特点。
由于数字技术的使用，DDS可以产生高精度的合成信号，而且可以实现任意频率的合成。
此外，DDS还可以实现频率和幅度的快速调整，适用于频率跳变等应用。
混叠是指当合成信号的频率超过采样频率的一半时，会出现混叠现象。
混叠导致了合成信号频谱的重叠，使得合成信号无法恢复正常。
混叠的原理在于采样定理，采样定理规定了当采样频率小于信号最高频率的两倍时，可以完全恢复原始信号。
为了避免混叠现象，需要对合成信号进行抗混叠滤波处理。
抗混叠滤波器（Anti-Aliasing Filter）会在DDS输出前，用于抑制超出采样频率一半的频率分量。
抗混叠滤波器通常使用低通滤波器，将合成信号的高频分量过滤掉，从而避免混叠的发生。
幅度调制是指改变合成信号的幅度。
在DDS中，幅度调制可以通过改变查找表中的样本值来实现。
查找表存储的是合成信号的幅度序列，通过改变查找表的内容，即可改变合成信号的幅度。
