球磨机的安装技术要求和基本方法
球磨机
球磨机结构组成及安装 要点
用户服务部 陈跃强
中信重工机械股份有限公司 CITIC. Heavy Industries Company , LTD
1、产品综述
1.1 产品的性能及用途
球磨机是继破碎机之后，对矿石或其它物料继续进粉
2.6 传动部 传动部包括大齿轮、小齿轮 轴组、齿轮罩等部件。磨机
大小齿轮采用斜齿传动，特
点是工作平稳，冲击小，寿 命长。采用喷射润滑装置润 滑，定时定量自动喷油，该 润滑方式减轻了操作人员的
劳动强度，润滑效果好，减
少了润滑油消耗量。
中信重工机械股份有限公司 CITIC. Heavy Industries Company , LTD
2、主要结构概述
2.1 工作原理 本设备为同步电动机驱动，电动机通过传动部的传动而 带动筒体部转动。当筒体转动时，装在筒体内的研磨介质-钢球在摩擦力和离心力的作用下，随着筒体回转而被提升到
一定的高度，然后按一定的线速度而被抛落，矿石受下落钢
球的撞击和钢球与钢球之间及钢球与衬板之间的附加压碎和 磨剥作用而被粉碎，并借助于水的冲力将被磨碎的合格物料 送出筒体外。
轮廓尺寸大 100mm 以上。
中信重工机械股份有限公司 CITIC. Heavy Industries Company , LTD
4.1.2 基础完成后必须专门进行验收。设备基础的位置、几何 尺寸和质量要求，应符合国家标准《钢筋混凝土工程施工及 验收规范》的规定，并应有验收资料或记录。设备基础表面 和地脚螺栓预留孔中的油污、碎石、泥土、积水等均应清除
中信重工机械股份有限公司 CITIC. Heavy Industries Company , LTD
水泥磨机安装工艺
水泥球磨机安装工艺摘 要:随着我国基础建设的不断发展，水泥需求量越来越大，水泥生产设备向大型化发展，特别是球磨机越做越大，结构上也有了新的发展，对安装技术要求也更高。
本文以φ3.8×13m球磨机为例介绍大型球磨机安装工艺。
关键字：球磨机 滑履轴承1、 概述1.φ3.8×13m水泥磨是目前国内研发出来的比较大的球磨机，它采用双滑履轴承，与相同规格的中空轴式磨机相比，滑履轴承式磨机具有磨机筒体强度高，稳定性，产量高等优点，它是整个120万吨水泥粉磨线子项主要设备，因此，在整个安装方式过程中，一定要精心组织，认真施工，采用先进的施工方法和检测手段，严格把好每道安装工序的质量关，方能确保其优质、高效的长期稳定运转。
它自重220吨，载重约180吨。
主电机用2500Kw高压电机拖动，是重量大、电压高、安装精度要求高的大型设备。
2.主要技术性能磨机型式:三仓管磨，圈流生产驱动方式:中心传动磨机转速:16.3r/min研磨体装载量:185t（最大）磨机支承方式:两滑履轴承支撑主轴承润滑方式:带高压浮升的稀油集中润滑2、 生产工艺介绍粉磨站的主要生产过程工艺为：⑴来自配料库的混合材经过皮带运输机运送至磨前提升机⑵混合材经提升机送入磨机后，经过磨机的粉磨后送入磨尾提升机⑶磨尾提升机粉磨料与来自粉煤灰库的粉煤灰材料经空气输送斜槽送入动态选粉机⑷经选粉机后未达到粒度的再次被送入磨机粉磨，达到粒度的经过收尘器收尘后被送入水泥储存库3、 设备特点φ3.8×13m球磨机主要结构是由回转筒体、滑履轴承、进料装置、卸料装置和转动装置组成。
3.1 与中小型磨机不同的是，回转筒体两端没有另行伸出支撑轴，而由两个φ3.8m的滑圈焊接在筒体的两端作为回转轴，每个滑圈由两组与竖直方向呈30°角的托瓦形式的滑履轴承支撑。
这种装置使整台设备结构紧凑，并能很好地承载设备运行时的动静负荷。
如图一。
图一1-滑履圈 2-托瓦 3-凸球体3.2 筒体两端一端作进料用，另一端作为出料用，并与拖动装置相连，电动机经减速机、摩擦离合器、出料轴带动磨机筒体旋转，出料轴为花轴，轴上有孔，料从孔中落下。
中信重工φ5.03溢流型球磨机安装说明书
7.4试车记录表------------------------------------------46
8．正常使用与操作-----------------------------------------51
在启动慢速驱动装置时，主电机不能接合，主电机工作时，慢速驱动装置不得接合，两者配置有连锁装置，在启动慢速驱动装置之前，必须先开启高低压润滑油泵使中空轴顶起，防止擦伤轴瓦。
3.8顶起装置
顶起装置由液压油泵站、平衡阀、千斤顶和托架等组成，在停机检修时，可将顶起装置安置在筒体下部将筒体顶起，方便检查和维修主轴承轴瓦，在顶起完成检修工作落下筒体时，应注意不能迅速卸压，应逐步关停，使筒体缓慢下落，以防损坏轴瓦。
2．产品规格与技术参数----------------------------------3
3．产品主要结构概述-------------------------------------4
4．产品系统说明-------------------------------------------6
5．吊装运输与储存----------------------------------------8
φ5.03 ×6.4m溢流型球磨机
安装使用说明书
中信重型机械公司
2014年4月
中信重型机械公司
φ5.03、φ4.27溢流型球磨机
代 号
M818FSM
安 装 使 用 说 明 书
共 60 页
第 页
目 录
1．产品综述-------------------------------------------------3
球磨机安装施工方案3
目录一、工程概况 (2)1．1工程简介 (2)1．2磨机主要组成部分 (2)二、方案编制的依据 (2)三、施工准备 (2)四、吊装的方法 (3)五．主要施工机械设备配置计划 (13)六.劳动力安排 (13)七.质量保证措施： (14)八.安全保证措施 (15)八.安全保证措施 (14)一、工程概况1．1工程简介九华10万吨锌项目位于安徽省池州市经济技术开发区，由铜陵有色九华冶炼厂开发建设，中国恩菲工程公司设计。
在焙烧球磨工段安装一台球磨（干式格子型球磨机），规格为φ2400×3000，总重58t. 1．2磨机主要组成部分主要由主轴承、回转部、进料部、传动部（大小齿轮装置）、空气离合器、出料部、主电机、慢速传动部、顶起装置、电气控制等部分组成。
二、方案编制的依据1、球磨机安装图纸2、设备厂家提供的有关球磨机安装的技术文件3、机械设备安装便携手册4、重型设备吊装手册5、起重机性能手册三、施工准备1、组织有关的技术人员熟悉工程图纸及产品使用说明书,并结合施工图和现场实际情况，编制合理的施工方案；2、熟悉相关的施工规范及工艺标准，并做好详尽的技术交底工作；3、准备施工用的水源和专用输电线路，并采取有效的措施以保证其畅通、充足、可靠；4、准备设备进场的卸车场地，要保证场地的平整和坚实；5、设备进场的道路要平整、坚实，有足够的宽度和转弯半径；6、配置本工程所需的测量仪器、专用工具和吊装机具等；7、组织施工人员进行相应的技术、质量和安全教育；8、行车必需交付使用；四、吊装的方法球磨机筒体总重有25吨重，长5.7米（含中空轴），球磨机端盖内衬板有3吨，需拆除减轻吊装重量。
现场位置狭窄，吊装难度大。
1、球磨机房南面的土建脚手架应全部拆除，便于吊车停靠打脚。
2、球磨机房屋顶需开三个吊装孔(700*700)，分别位于7轴、8轴、9轴之间，便于吊车吊钩伸入房内。
3、因考虑屋顶不能承受球磨机吊装时的荷载，需在球磨机吊装前，加工制作一个钢平台，吊装时将球磨机落在钢平台上，利用四个20吨千斤顶起降。
球磨机衬板的作用、安装流程及安装注意事项
球磨机衬板的作用、安装流程及安装注意事项球磨机筒体的内表面一般都装有各种形状的衬板。
衬板是球磨机的主要易损件，其使用成本约为产品售价的2%-3%，衬板的性能和使用寿命是是用户都非常关心的问题。
衬板的使用性能会直接影响到球磨机的使用性能。
在球磨机日常的使用过程中，常常出现因为安装工艺不规范导致的衬板磨损，进而导致球磨机生产量出现影响。
为了避免出现不必要的生产损失，衬板安装需合格。
本文分享球磨机衬板的安装流程及注意事项。
磨机衬板的作用1、保护筒体，延长筒体使用寿命我们知道，球磨机作为大型的矿山设备，其售价较高，投资成本高、维修不方便，而衬板的价格仅是整台球磨机售价的2%~3%左右，而且更换方便，所以球磨机衬板的第一个作用就是保护筒体，避免筒体在运转过程中受到物料和钢球的撞击而缩短使用寿命；2、增强筒体刚度，避免筒体变形由于衬板与球磨机筒体紧密相连，所以在很大程度上增强了筒体的刚度，有效避免筒体过早变形；3、对物料和钢球起到提升作用由于衬板的形状不同，包括波形、阶梯形等，当筒体进行回转运动时，借助衬板的形状和摩擦力，可以向物料和钢球传递能量，对其起到提升的作用，并赋予其一定的位能和抛落动能，使它们产生符合粉磨工艺要求的“圆弧一抛物线”运动轨迹，冲击和研磨物料。
4、对钢球起到分级作用在球磨机衬板的分类中，有一种是自动分级衬板，它可以对不同大小的钢球起到分级的作用，将直径较大的钢球集中在球磨机筒体的进料端，用来粉碎大块物料，将直径较小的钢球集中在排料端，用来粉碎较小的物料。
磨机衬板的安装流程1、球磨机橡胶衬板的安装首先是T型螺栓的安装，包括T型螺栓、海绵垫圈、密封橡胶垫圈、U 型铁碗、铁平垫等。
步骤如下：将T型螺栓装入提升条的内滑道，穿上圆形海绵垫圈、为螺栓密封件、为螺栓紧固件，待T型螺栓穿过筒体孔后，依次穿入即可。
2、球磨机橡胶衬板的进料端端盖安装球磨机进料端端盖的安装，需要先将填充条放在端盖与筒体相交处，将端衬板置于填充条之上，将穿好的T型螺栓端部提升条压在端衬板边上，再放入一块端衬板，扣上T型螺栓的螺母。
球磨机安装施工工艺
卧式球磨机安装施工工艺一、概序球磨机是选矿、破碎、粉体、陶瓷等行业生产厂家的主要设备，本人于1994年在河南中州铝厂热电厂二期安装两台球磨机，对此浅谈一下其安装施工工艺。

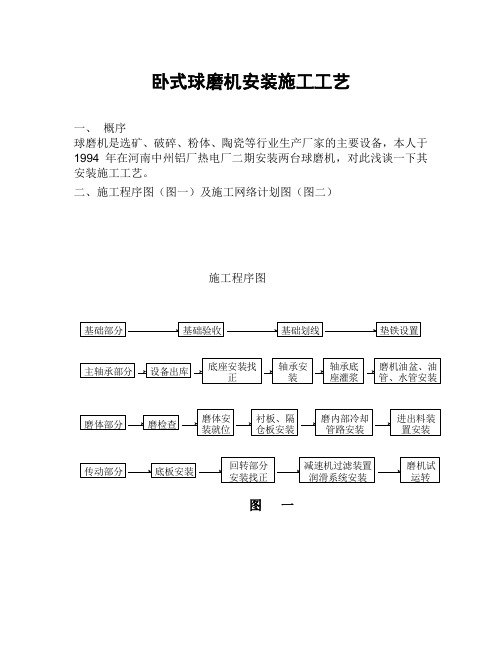

二、施工程序图（图一）及施工网络计划图（图二）施工网络计划图图二三、基础验收基础验收必须认真负责，根据车间工艺布置图、安装图、基础图检查基础位置的相对尺寸，与土建坐标轴线是否符合。
检查基础标高与土建给定标高的相对位置，并做出记录，在基础侧面预埋沉降标记板上做出标高位置，作为安装与检查基础下沉情况的依据。
地脚螺栓孔内必须清理干净，无杂物。
四、设备开箱检查检查箱号和箱数以及包装等情况，设备名称型号规格，有无缺件和损坏，锈蚀等情况。
如联接螺栓定位销，隔仓板支架等零部件清点好数量，发现有问题及时做好记录。
五、磨头组装磨头组装应在基础放线后进行组装,磨头中空轴出料端为固定轴端，而进料端是滑动轴颈端，需留有轴向间隙，磨机运转时，温度升，磨体向可滑动轴颈方向膨胀。
安装时，必须注意可滑动轴承的轴向轴肩侧间隙，在膨胀侧要大。
检查连接螺栓的中心距与销孔直径，是否符合安装精度的要求。
有磨头衬板支架的，先将磨头衬板支架与磨头组装在一起，否则磨头安装后，磨头衬板支架无法安装。
磨头组装时，当磨头与磨体止口快要接触时，一定要注意不要将止口碰坏，要对准标记、用4只螺栓按0°、180°、90°、270°，将磨头与磨体法兰的止口装进，然后打入所有的定位螺栓，把连接螺栓拧紧。
六、基础划线经过验收合格的基础，首先划出球磨机基础的纵横中心线。
按照安装工艺图，以球磨机的纵向中心线与土建坐标轴线的距离，在进料端与出料端轴承座基础上定出两点，以此两点，划出球磨机的纵向中心线。
再以出料端基础轴承座的横向中心线与土建坐标轴线的尺寸，在纵向中心线定点，用地规划出横向中心线。
实际测量的两个磨头空轴的外轴肩尺寸，应和球磨机的安装图尺寸核对，两个尺寸不一致时，应以实际尺寸为准。
球磨机衬板的安装方法
球磨机衬板的安装方法球磨机（也称为磨矿机）是一种用于研磨矿石和其他材料的设备，球磨机衬板的正确安装对于确保设备的正常运行和延长其使用寿命至关重要。
下面将详细介绍球磨机衬板的安装方法。
首先，球磨机衬板安装前需要做好准备工作。
首先检查衬板的完整性和外观，确保没有损坏或变形。
然后准备好所需的工具和附件，例如起重机、力斯顿钳子、油压千斤顶和螺栓等。
在具体进行安装之前，需要对球磨机进行彻底的清洁。
清除机筒内外的杂物和残留物，并确保清洁彻底。
清洁完毕后，应检查机筒的内壁是否平整，如有凹陷或划痕，应予修复。
安装前，需要根据衬板的尺寸和形状，计算出衬板的定位尺寸。
根据衬板的设计和机筒的内径，确定衬板的位置和方向。
然后在机筒内壁上打上相应的标记线，用于衬板的定位和安装。
安装时，首先使用起重机或其他合适的设备将衬板放置在机筒内。
在放置衬板之前，应在机筒壁上喷涂一层润滑剂，以确保衬板与机筒的接触光滑，减少磨损和摩擦。
然后，将衬板从机筒的一端慢慢推向另一端，同时使用力斯顿钳子或其他工具辅助定位，确保衬板与机筒的完全贴合。
在安装过程中要注意衬板的位置和方向，以确保安装正确。
安装衬板时，应保持衬板的水平和垂直度。
使用水平仪和垂直仪等工具进行测量和调整，确保衬板与机筒的角度和位置正确。
当衬板全部安装完成后，应立即检查衬板的固定情况。
检查每个衬板的边缘和连接处是否与机筒紧密贴合。
如果有松动或裂缝，应立即予以修复，以免影响设备的正常运行。
最后，使用螺栓和螺母将衬板固定在机筒上。
在固定时，应确保螺栓和螺母的质量符合要求，并按照设计要求进行反复拧紧，以确保衬板的牢固固定。
完成衬板的安装后，应对球磨机进行全面检查。
检查衬板的安装质量和位置是否正确，检查螺栓和螺母的紧固情况，检查衬板与机筒的贴合情况等。
如果有问题，应及时修复和调整，以确保设备的正常运行。
在平时的使用和维护过程中，要定期检查衬板的磨损情况。
如果发现衬板的磨损过大，应及时更换，以确保球磨机的正常运行和延长使用寿命。
球磨机大齿轮与小齿轮安装标准
球磨机大齿轮与小齿轮安装标准
球磨机大齿轮与小齿轮的安装标准主要包括以下几个方面：
1. 齿轮啮合质量：大齿轮与小齿轮的啮合质量直接影响到球磨机的工作效率和设备寿命。
在安装过程中，需要确保齿轮的齿面光洁，无毛刺、锈蚀等缺陷，以保证良好的啮合效果。
2. 齿轮间隙：齿轮间隙的大小对球磨机的运行稳定性和噪音控制有很大影响。
在安装过程中，需要根据设备的具体要求调整齿轮间隙，一般控制在0.25mm-0.4mm之间。
3. 齿轮轴线平行度：齿轮轴线的平行度关系到齿轮传动的稳定性和使用寿命。
在安装过程中，需要使用专业的测量工具检查齿轮轴线的平行度，误差不得超过规定范围。
4. 齿轮垂直度：齿轮垂直度的误差会导致齿轮啮合不良，影响设备的正常运行。
在安装过程中，需要使用专业的测量工具检查齿轮的垂直度，误差不得超过规定范围。
5. 紧固螺栓扭矩：在安装过程中，需要按照规定的扭矩紧固齿轮的连接螺栓，以保证齿轮连接的稳定性和可靠性。
(完整版)球磨机安装专项施工方案
铜绿山矿选矿厂4500t/d 扩能磨浮车间KYMQ5074 球磨机安装专项施工方案编号：编制：审查：审批：日期：大冶有色建筑安装有限公司铜绿山矿选矿厂4500t/d 扩能磨浮车间KYMQ5074 球磨机安装专项施工方案一、工程简介1、工程大要本工程属于铜绿山矿选矿厂 4500t/d 扩能磨浮车间设备安装工程。
此方案为磨浮主厂房 KYMQ5074溢流型球磨机的进场和安装专项施工方案，施工内容包含球磨机零零件的保留、二次倒运、现场组装、润滑系统的安装及球磨机的单体调试。
球磨作业采纳规格为φ 5.03 ×溢流型球磨机，装机功率 3300kW。
球磨机与一套7- φ500水力旋流器组形成闭路磨矿，水力旋流器给矿采纳变频调速的砂泵，并经过浓度、压力、流量、泵池液位等对磨矿分级回路进行自动控制，以保证生产合格的旋流器溢流产品。
球磨机主要由进料部、主轴承、辗转部、传动部、圆筒筛、主电机、慢速驱动装置、顶起装置及润滑、电控等部分构成。
球磨机由同步电动机驱动，经过传动部带动筒体部转动，当筒体转动时，筒体内的研磨介质（钢球）在摩擦力和离心力作用下，被提高到必定的高度，而后按必定速度被抛落，矿石受着落钢球的撞击和钢球与钢球及钢球与磨机之间的附带压碎和磨剥作用而被粉碎，并借助水的冲力将被磨碎的合格物料送出筒体。
球磨车间厂房为钢结构厂房，厂房长 90m，跨距，轨顶高，装备 50t 、10t 行车各一台。
球磨机较重零件吊装重量见下表所示：序号名称单位数目重量（ t ）外形尺寸（ mm）1球磨机进料端盖件1Φ 5400*21212球磨机出料端盖件140Φ 5400*26303球磨机端筒体件221Φ 5400*23354球磨机中间筒体件125Φ 5400*2960 2、需要协调解决的问题（1）设备从现场指定库房进入厂房内，涉及二次倒运工作。
应保证进场道路通畅。
设备到货卸车及进场二次倒运，增添吊车台班，现场签证；（2）设备为现场分片组装件，要充分保证现场拥有足够的组装场所；（3）设备列席盘点，由建设、监理、施工三方列席开箱查收，一致署名。
球磨机磨煤机安装调试手册
钢球磨煤机安装调试手册2010.6目录一、钢球磨煤机的结构和工作原理二、安装说明1、基础2、安装的一般要求3、轴承部的安装4、转动部的安装5、进出料部的安装6、传动部的安装7、减速机和电动机的安装三、试运转1、试运前的检查2、油循环及调试3、空转试运4、装钢球试运5、试运行中注意事项四、使用说明及技术安全五、润滑和电气六、故障判断及采取措施一、钢球磨煤机的结构和工作原理钢球磨煤机由进料部、出料部、转动部、轴承部、传动部、地基部、电动机、减速机及联轴器等组成。
钢球磨煤机由电动机经联轴器、减速机、传动部驱动转动部旋转。
转动部筒体内装有研磨介质——钢球。
当筒体转动时，钢球在离心力和摩擦力的作用下被转动的筒体提升到一定高度后，由于自身重力的作用而下落，使筒体内的煤在下落钢球的冲击和研磨作用下形成粉料。
二、安装说明1、基础（1）做钢球磨煤机的基础设计时，可参考我公司所提供的地基图进行设计，不能用其作施工图。
地脚螺栓各中心线之相对位置及各基面之相对标高不允许改变，但基础外形尺寸仅供参考可按实际情况修改。
（2）设备安装前，必须对基础进行整修，垫铁位置处的混凝土面必须凿平，使垫铁与基础面接触平稳。
垫铁位置处以外的混凝土面应凿出新碴，凿成麻面，并保持清洗，禁止油污染，以保证二次灌浆的质量。
（3）垫铁的边缘与地脚螺栓表面的距离不大于50～80毫米，相邻两垫铁的间距不得大于300毫米。
每组垫铁不得超过三块，即两块平垫铁及一对斜垫铁，厚的放在下面，薄的放在上面。
垫块长度应比台板下面主筋面宽，即露出边缘约20～30毫米，但不允许超出基础边缘。
垫铁的宽度应大于每组垫铁的点高度，以保证垫铁组的稳定。
斜垫铁的斜度一般为1:10～1:20，其薄边厚度应大于5毫米，两块斜垫铁需相互错开放置，错开部分不应超过垫铁总面积的25%。
每块垫铁接触面应刨削平整，使垫铁之间及垫铁与台板之间接触均匀，用0.05毫米塞尺检查，其局部塞入深度不应大于垫铁长度的20%。
