过程控制——三容水箱液位控制
基于PLC水箱液位控制系统毕业设计
摘要本次毕业设计的课题是基于PLC的液位控制系统的设计。
在设计中，笔者主要负责的是数学模型的建立和控制算法的设计，因此在论文中设计用到的PID算法提到得较多，PLC方面的知识较少。
本文的主要内容包括：PLC的产生和定义、过程控制的发展、水箱的特性确定ABSTRACTThe subject of graduation design is based on PLC, liquid level control system design. In the design, the author is mainly responsible for the mathematical model and control algorithm design, so the design used in the paper referred to was more PID algorithm, PLC in less knowledge.Main contents of this article: PLC creation and definition, process control, development, and water tanks and experiment to determine the characteristics curve analysis, FX2 series PLC hardware control, PID tuning parameters and various parameters of the control performance comparison, the application PID control algorithm obtained experimental curve analysis, the entire system, introduce and explain the various parts of the PLC process control commands to control the tank level PID instruction.Keywords：FX2 series PLC, the control object characteristics, PID control algorithm, to expand the critical proportion method, PID instruction, experimental.目录中文摘要 (I)英文摘要 (II)1 绪论 (1)1.1 PLC的产生、定义及现状 (1)1.1.1PLC的产生、定义 (1)1.1.2PLC的发展现状 (1)1.2过程控制的发展 (2)1.3本文研究的目的、主要内容 (3)1.3.1本文研究的目的、意义 (3)1.3.2本文研究的主要内容 (3)2 FX2系列PLC和控制对象介绍 (5)2.1 三菱PLC控制系统 (5)2.1.1 CPU模块 (5)2.1.2 I/O模块 (6)2.1.3电源模块 (6)2.2 过程建模 (6)2.2.1 一阶单容上水箱对象特性 (6)2.2.2 二阶双容下水箱对象特性 (11)3 PID调节及串级控制系统 (15)3.1 PID调节的各个环节及其调节过程 (15)3.1.1比例控制及其调节过程 (16)3.1.2比例积分调节 (16)3.1.3比例积分微分调节 (17)3.2 串级控制 (18)3.2.1串级控制系统的结构 (18)3.2.2串级控制系统的特点 (19)3.2.3串级控制系统的设计 (19)3.3 扩充临界比例度法 (21)3.4 三菱FX2系列PLC中PID指令的使用 (22)3.5在PLC中的PID控制的编程 (23)3.5.1回路的输入输出变量的转换和标准化 (23)3.6变量的范围 (25)4 控制方案设计 (27)4.1 系统设计 (27)4.1.1上水箱液位的自动调节 (27)4.1.2上水箱下水箱液位串级控制系统 (29)4.2 硬件设计 (29)4.2.1检测单元 (29)4.2.3控制单元 (30)4.3软件设计 (31)5 运行 (32)5.1 上水箱液位比例调节 (32)5.2 上水箱液位比例积分调节 (32)5.3 上水箱液位比例积分微分调节 (32)致谢 (35)参考文献 (36)1 绪论1.1 PLC的产生、定义及现状1.1.1PLC的产生、定义一、可编程控制器的产生20世纪60年代，在世界技术改造的冲击下，要求寻找一种比继电器更可靠、功能更齐全、响应速度更快的新型工业控制器。
液位过程控制课程设计
中南大学《过程控制仪表》课程设计报告设计题目液位控制系统设计指导老师王莉吴同茂设计者龚晓辉专业班级自动化09级05班02号设计日期2012年5月目录第一章过程控制仪表设计的目的意义 (1)1.1 设计目的 (1)1.2课程在教学计划中的地位和作用 (2)第二章液位控制系统实验控制设计与调试 (3)2.1 液位控制系统的工艺及控制要求 (3)2.2 液位系统控制实验方案设计 (5)2.3 系统调试与控制效果 (7)第三章火力发电气泡水位控制系统设计 (8)3.1 火力发电厂生产工艺及控制要求 (8)3.2 系统总体方案设计 (9)3.3 系统硬件设计 (11)3.4 系统软件设计 (14)第四章收获、体会和建议 (16)参考文献第一章过程控制仪表设计的目的意义1.1 设计目的本课程设计是为《过程控制仪表》课程而开设的综合实践教学环节，是对《现代检测技术》、《自动控制理论》、《过程控制仪表》、《计算机控制技术》等前期课堂学习内容的综合应用。
其目的在于培养学生综合运用理论知识来分析和解决实际问题的能力，使学生通过自己动手对一个工业过程控制对象进行仪表设计与选型，促进学生对仪表及其理论与设计的进一步认识。
其主要是设计工业生产过程经常遇到的压力、流量、液位及温度控制系统，使学生将理论与实践有机地结合起来，有效的巩固与提高理论教学效果。
1.2课程在教学计划中的地位和作用课程设计对过程控制课程有重要的实践意义，可以加深学生对所学知识的理解与运用。
主要的内容是通过对典型工业生产过程中常见的典型工艺参数的测量方法、信号处理技术和控制系统的设计，掌握测控对象参数检测方法、变送器的功能、测控通道技术、执行器和调节阀的功能、过程控制仪表的PID控制参数整定方法，进一步加强对课堂理论知识的理解与综合应用能力，进而提高学生解决实际工程问题的能力。
基本要求如下:1. 掌握变送器功能原理，能选择合理的变送器类型型号；2. 掌握执行器、调节阀的功能原理，能选择合理的器件类型型号；3. 掌握PID调节器的功能原理，完成相应的压力、流量、液位及温度控制系统的总体设计，并画出控制系统的原理图和系统主要程序框图。
过程控制3
设水槽的截面积为A ① Qi0= Qo0时，系统处于平衡状态，即静态。 这时液位稳定在ho ② 假定某一时刻，控制阀突然开大∆x，则Qi突 然增大，不再等于Qo，于是h也就开始变化。 Qi与Qo之差被囤积在水槽中，造成液位上升。 即：
(Qi Qo )dt Ad h
Qi k x x h Qo R0
TS H(S) + H(S) = KX(S)
H (s) K X ( s ) Ts 1
在过程控制中，分析各种对象动态特性最常用 的方式是阶跃信号输入时的响应。可以用突然加大 控制阀的开度，施加阶跃扰动。
输入量x作一阶跃变化Δx时 1 H ( s) K X (s) s X ( s) Ts 1 则
T R1 A1
A2 Ta kx
若对象含有纯滞后 W (s) H (s)
X ( s)
1 e 0 s Ta s(Ts 1)
对于无自平衡能力的n阶等容对象:
K W (S ) Ta s(Ts 1) n
若对象含有纯滞后
K W (S ) e 0 s Ta s(Ts 1) n
②具有纯滞后的一阶对象
y () y (0) y () a.静态放大系数K: K x x
b.时间常数T：被控量y(t)以相对值表示
Ke s Wo ( s ) Ts 1
y0 (t ) y(t ) / y()
则阶跃作用下
0 t y0 (t ) 1 e(t )/T t
第三节
时域法辨识对象的动态特性
一、阶跃响应曲线的测定 1.阶跃扰动法 当对象处于稳态时， 对输入量施加一个阶跃扰 动（如将阀门开大），并 保持不变，测定其输出量 随时间而变化的曲线（数 据），即阶跃响应曲线。
过程控制计算题

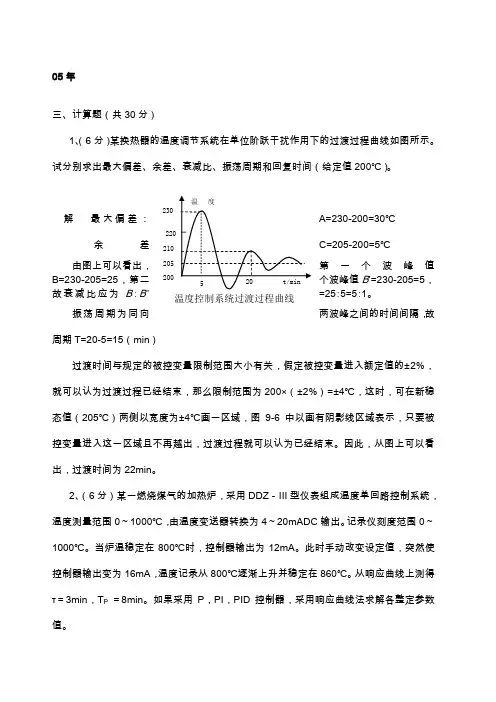

230 05年三、计算题（共30分）1、（6分）某换热器的温度调节系统在单位阶跃干扰作用下的过渡过程曲线如图所示。
试分别求出最大偏差、余差、衰减比、振荡周期和回复时间（给定值200℃）。
解 最大偏差：A=230-200=30℃ 余差C=205-200=5℃由图上可以看出，第一个波峰值B=230-205=25，第二个波峰值B ’=230-205=5，故衰减比应为B ∶B ’=25∶5=5∶1。
振荡周期为同向两波峰之间的时间间隔，故周期T=20-5=15（min ）过渡时间与规定的被控变量限制范围大小有关，假定被控变量进入额定值的±2%，就可以认为过渡过程已经结束，那么限制范围为200×（±2%）=±4℃，这时，可在新稳态值（205℃）两侧以宽度为±4℃画一区域，图9-6中以画有阴影线区域表示，只要被控变量进入这一区域且不再越出，过渡过程就可以认为已经结束。
因此，从图上可以看出，过渡时间为22min 。
2、（6分）某一燃烧煤气的加热炉，采用DDZ －III 型仪表组成温度单回路控制系统，温度测量范围0～1000℃，由温度变送器转换为4～20mADC 输出。
记录仪刻度范围0～1000℃。
当炉温稳定在800℃时，控制器输出为12mA 。
此时手动改变设定值，突然使控制器输出变为16mA ，温度记录从800℃逐渐上升并稳定在860℃。
从响应曲线上测得τ＝3min ，T P ＝8min 。
如果采用P ，PI ，PID 控制器，采用响应曲线法求解各整定参数值。
条件1：条件2：响应曲线法整定参数[解] 对照图12-12响应曲线，结合本控制系统求出：Δm ＝16－12＝4mA ，m max －m min ＝20－4＝16mAΔx ＝x (∞)－x (0)＝860－800＝60℃， x max －x min ＝1000－0＝1000℃ 代入式（12-2）得由表12-9中PID 控制器参数计算式，算得：P(﹪)=837.47%8324.083=⨯=τP P T K T I ＝2τ＝2×3＝6min T D ＝0.5τ＝0.5×3＝1.5min3、（9分）下图为水箱液位控制对象，其液体流入量为Q 1，改变调节阀1的开度μ1，可以改变Q 1的大小。
水箱水位自动控制系统
1
水箱水位自动控制系统

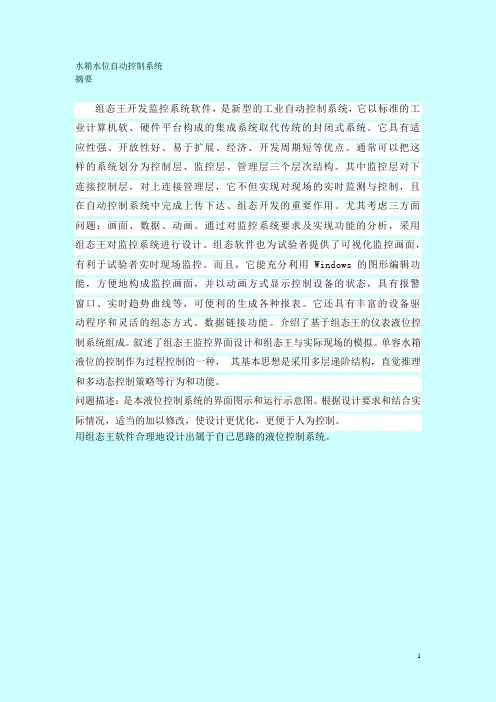

摘要
组态王开发监控系统软件，是新型的工业自动控制系统，它以标准的工
业计算机软、硬件平台构成的集成系统取代传统的封闭式系统。它具有适
应性强、开放性好、易于扩展、经济、开发周期短等优点。通常可以把这
样的系统划分为控制层、监控层、管理层三个层次结构。其中监控层对下
连接控制层，对上连接管理层，它不但实现对现场的实时监测与控制，且
在自动控制系统中完成上传下达、组态开发的重要作用。尤其考虑三方面
问题：画面、数据、动画。通过对监控系统要求及实现功能的分析，采用
组态王对监控系统进行设计。组态软件也为试验者提供了可视化监控画面，
有利于试验者实时现场监控。而且，它能充分利用Windows的图形编辑功
能，方便地构成监控画面，并以动画方式显示控制设备的状态，具有报警
窗口、实时趋势曲线等，可便利的生成各种报表。它还具有丰富的设备驱
动程序和灵活的组态方式、数据链接功能。介绍了基于组态王的仪表液位控
制系统组成。叙述了组态王监控界面设计和组态王与实际现场的模拟。单容水箱
液位的控制作为过程控制的一种， 其基本思想是采用多层递阶结构，直觉推理
和多动态控制策略等行为和功能。
问题描述：是本液位控制系统的界面图示和运行示意图。根据设计要求和结合实
际情况，适当的加以修改，使设计更优化，更便于人为控制。
用组态王软件合理地设计出属于自己思路的液位控制系统。
2
3
4
参考文献：组态王——————————————————百度文库；
《过程控制与自动化仪表(第2版)》课后答案
V / cm3
P / ( Pa / cm2 )
54.3 61.2
61.8 49.5
72.4 37.6
88.7 28.4
118.6 19.2
194.0 10.1
试用最小二乘一次完成算法确定参数 α 和 β 。要求： （1） 写出系统得最小二乘格式。 P / ( Pa / cm 2 ) （2） 编写一次完成算法得 MATLAB 程序并仿真。 解： （1） 因为 PV
（2）该过程的框图如下：
−
−
Q1 (s )
−
1 C1S
H 1 (s )
1 R12
Q12 (s )
−
1 C2S
H 2 (s )
Q2 (s )
1 R2
Q3 (s )
1 R3
（3）过程传函： 在（1）中消去中间变量 ∆q2 、 ∆q3 、 ∆q12 有：
∆h1 ∆h1 ∆h2 d∆h1 ⎧ ⎪ ∆q1 − R − R + R = C1 dt (1) ⎪ 2 12 12 ⎨ ⎪ ∆h1 − ∆h2 − ∆h2 = C d∆h2 (2) 2 ⎪ R3 dt ⎩ R12 R12
H (s )
Q1 (s )
。
R1 q1 h
R2
q2
R3
q3
解：假设容器 1 和 2 中的高度分别为 h1 、 h2 ， 根据动态平衡关系，可得如下方程组：
d ∆h1 ⎧ (1) ⎪∆q1 − ∆q2 = C dt ⎪ ⎪∆q − ∆q = C d ∆h2 ( 2 ) 3 ⎪ 2 dt ⎪ ∆h ⎪ ( 3) ⎨∆q2 = R2 ⎪ ⎪ ∆h (4) ⎪∆q3 = 2 R3 ⎪ ⎪∆h = ∆h − ∆h (5) 1 2 ⎪ ⎩
杭电《过程控制系统》实验报告分析解析
实验时间：5月25号序号：杭州电子科技大学自动化学院实验报告课程名称：自动化仪表与过程控制实验名称：一阶单容上水箱对象特性测试实验实验名称：上水箱液位PID整定实验实验名称：上水箱下水箱液位串级控制实验指导教师：尚群立学生姓名：俞超栋学生学号：09061821实验一、一阶单容上水箱对象特性测试实验一．实验目的（1）熟悉单容水箱的数学模型及其阶跃响应曲线。
（2）根据由实际测得的单容水箱液位的阶跃响应曲线，用相关的方法分别确定它们的参数。
二．实验设备AE2000型过程控制实验装置， PC 机，DCS 控制系统与监控软件。
三、系统结构框图单容水箱如图1-1所示：丹麦泵电动调节阀V1DCS控制系统手动输出hV2Q1Q2图1-1、 单容水箱系统结构图四、实验原理阶跃响应测试法是系统在开环运行条件下，待系统稳定后，通过调节器或其他操作器，手动改变对象的输入信号（阶跃信号），同时记录对象的输出数据或阶跃响应曲线。
然后根据已给定对象模型的结构形式，对实验数据进行处理，确定模型中各参数。
图解法是确定模型参数的一种实用方法。
不同的模型结构，有不同的图解方法。
单容水箱对象模型用一阶加时滞环节来近似描述时，常可用两点法直接求取对象参数。
如图1-1所示，设水箱的进水量为Q 1，出水量为Q 2，水箱的液面高度为h ，出水阀V 2固定于某一开度值。
根据物料动态平衡的关系，求得：在零初始条件下，对上式求拉氏变换，得：h1( t ) h1(∞ ) 0.63h1(∞)0 T式中，T 为水箱的时间常数（注意：阀V 2的开度大小会影响到水箱的时间常数），T=R 2*C ，K=R 2为单容对象的放大倍数，R 1、R 2分别为V 1、V 2阀的液阻，C 为水箱的容量系数。
令输入流量Q 1 的阶跃变化量为R 0，其拉氏变换式为Q 1（S ）=R O /S ，R O 为常量，则输出液位高度的拉氏变换式为：当t=T 时，则有：h(T)=KR 0(1-e -1)=0.632KR 0=0.632h(∞) 即 h(t)=KR 0(1-e-t/T)当t —>∞时，h （∞）=KR 0，因而有 K=h （∞）/R0=输出稳态值/阶跃输入式（1-2）表示一阶惯性环节的响应曲线是一单调上升的指数函数，如图1-2所示。
双容水箱串级PID控制实验液位
双容水箱液位串级PID控制实验一、实验目的1、进一步熟悉PID调节规律2、学习串级PID控制系统的组成和原理3、学习串级PID控制系统投运和参数整定二、实验设备1、四水箱实验系统DDC实验软件2、PC机（Window 2000 Professional 操作系统）三、实验原理1、控制系统的组成及原理一个控制器的输出用来改变另一个控制器的设定值，这样连接起来的两个控制器称为“串级”控制器。
两个控制器都有各自的测量输入，但只有主控制器具有自己独立的设定值，只有副控制器的输出信号送给被控对象，这样组成的系统称为串级控制系统。
本仿真系统的双容水箱串级控制系统如下图所示：图17－1 本仿真系统的双容水箱串级控制系统框图串级控制器术语说明主变量：y1称主变量。
使它保持平稳使控制的主要目的副变量：y2称副变量。
它是被控制过程中引出的中间变量副对象：上水箱主对象：下水箱主控制器：PID控制器1，它接受的是主变量的偏差e1，其输出是去改变副控制器的设定值副控制器：PID控制器2，它接受的是副变量的偏差e2，其输出去控制阀门副回路：处于串级控制系统内部的，由PID控制器2和上水箱组成的回路主回路：若将副回路看成一个以主控制器输出r2为输入，以副变量y2为输出的等效环节，则串级系统转化为一个单回路，即主回路。
串级控制系统从总体上看，仍然是一个定值控制系统，因此，主变量在干扰作用下的过渡过程和单回路定值控制系统的过渡过程具有相同的品质指标。
但是串级控制系统和单回路系统相比，在结构上从对象中引入一个中间变量（副变量）构成了一个回路，因此具有一系列的特点。
串级控制系统的主要优点有：1）副回路的干扰抑制作用发生在副回路的干扰，在影响主回路之前即可由副控制器加以校正2）主回路响应速度的改善副回路的存在，使副对象的相位滞后对控制系统的影响减小，从而改善了主回路的相应速度3）鲁棒性的增强串级系统对副对象及控制阀特性的变化具有较好的鲁棒性4）副回路控制的作用副回路可以按照主回路的需要对于质量流和能量流实施精确的控制由此可见，串级控制是改善调节过程极为有效的方法，因此得到了广泛的应用。
