编码解码芯片PT2262PT2272芯片
PT2262使用原理
编码解码芯片PT2262/PT2272芯片原理简介:PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路,PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出,可用于无线遥控发射电路。
编码芯片PT2262发出的编码信号由:地址码、数据码、同步码组成一个完整的码字,解码芯片PT2272接收到信号后,其地址码经过两次比较核对后,VT脚才输出高电平,与此同时相应的数据脚也输出高电平,如果发送端一直按住按键,编码芯片也会连续发射。
当发射机没有按键按下时,PT2262不接通电源,其17脚为低电平,所以315MHz 的高频发射电路不工作,当有按键按下时,PT2262得电工作,其第17脚输出经调制的串行数据信号,当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号,当17脚为低平期间315MHz的高频发射电路停止振荡,所以高频发射电路完全收控于PT2262的17脚输出的数字信号,从而对高频电路完成幅度键控(ASK调制)相当于调制度为100％的调幅。
PT2262特点l CMOS工艺制造,低功耗l 外部元器件少l RC振荡电阻l 工作电压范围宽:2.6-15v l 数据最多可达6位l 地址码最多可达531441种应用范围l 车辆防盗系统l 家庭防盗系统l 遥控玩具l 其他电器遥控引脚图:管脚说明:名称管脚说 明A0-A111-8、10-13地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),D0-D57-8、10-13数据输入端,有一个为“1”即有编码发出,内部下拉Vcc18电源正端(+)Vss9电源负端(-)编码启动端,用于多数据的编码发射,低电平有TE14效;振荡电阻输入端,与OSC2所接电阻决定振荡频OSC116率;OSC215振荡电阻振荡器输出端;Dout17编码输出端(正常时为低电平)在具体的应用中,外接振荡电阻可根据需要进行适当的调节,阻值越大振荡频率越慢,编码的宽度越大,发码一帧的时间越长.网站上大部分产品都是用2262/1.2M=2272/200K组合的,少量产品用2262/4.7M=2272/820K。
PT2262--SC2262--PT2272等的电阻配置及使用参数(编码解码电路)
PT2262--SC2262--PT2272等的电阻配置及使用参数(编码解码电路)2008-08-30 22:32编码解码芯片PT2262/PT2272芯片原理简介PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。
编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。
当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。
PT2262特点1、CMOS工艺制造，低功耗2、外部元器件少3、RC振荡电阻4、工作电压范围宽：2.6-15v5、数据最多可达6位6、地址码最多可达531441种应用范围1、车辆防盗系统2、家庭防盗系统3、遥控玩具4、其他电器遥控引脚图在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长。
解码电路PT2272引脚图地址码和数据码都用宽度不同的脉冲来表示，两个窄脉冲表示“0”；两个宽脉冲表示“1”；一个窄脉冲和一个宽脉冲表示“F”也就是地址码的“悬空”。
PT2262_PT2272讲解
51单片机综合学习系统之无线遥控模块应用篇《电子制作》2008年6月站长原创，如需引用请注明出处大家好，通过以前的学习，我们已经对51单片机综合学习系统的使用方法及学习方式有所了解与熟悉，学会了数字温度传感器DS18B20的基本知识，体会到了综合学习系统的易用性与易学性，这一期我们将一起学习无线电遥控的基本原理与应用实例。
先看一下我们将要使用的51单片机综合学习系统能完成哪些实验与产品开发工作：分别有流水灯，数码管显示，液晶显示，按键开关，蜂鸣器奏乐，继电器控制，IIC总线，SPI总线，PS/2实验，AD模数转换，光耦实验，串口通信，红外线遥控，无线遥控，温度传感，步进电机控制等等。
图1 51单片机综合学习系统上图是我们将要使用的51单片机综合学习系统硬件平台，如图1所示，本期实验我们用到了综合系统主机、200米无线遥控器，无线接收板，综合系统其它功能模块原理与使用详见前几期《电子制作》杂志及后期连载教程介绍。
PT2262/PT2272无线模块工作原理PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编/解码电路，是目前在无线通讯电路中作地址编码识别最常用的芯片之一。
PT2262/2272最多可有12位(A0-A11)三态(悬空,接高电平,接低电平)地址设定管脚,任意组合可提供531441个地址码。
PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚（Dout）串行输出，可用于无线遥控发射电路。
PT2262和PT2272的引脚排列见图2。
对于编码器PT2262，A0～A5共6根线为地址线，而A6～A11共6根线可以作为地址线，也可以作为数据线，这要取决于所配合使用的解码器。
若解码器没有数据线，则A6～A11作为地址线使用，这种情况下，A0～A11共12根地址线，每线都可以设置成“1”、“O”、“开路”三种状态之一，因此共有编码数312＝531441种；但若配对使用的解码器的A6～A11是数据线，例如PT2272，那么这时PT2262的A6～A11也作为数据线用，并只可设置为“1”和“0”两种状态之一，而地址线只剩下A0～A5共6根，编码数降为36=729种。
2262..2272使用资料
（1）SC2262/2272原理介绍SC2262/2272是一种CMOS工艺制造的低功耗低价位通用编解码电路，最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441种地址,SC2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。
编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时数据脚也输出相应的高、低电平。
SC2262的14脚TE为低电平时，启动17脚的编码输出。
当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于SC2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。
SC2262引脚如下图所示:A0~A11: 地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空)；D0~D5：数据输入端，有一个为“1”即有编码发出，内部下拉；VCC：电源正端（+）；VSS：电源负端（-）；TE：编码启动端，用于多数据的编码发射，低电平有效；OSC1：振荡电阻输入端，与OSC2所接电阻决定振荡频率；OSC2：振荡电阻振荡器输出端；Dout：编码输出端（正常时为低电平）；在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长。
推荐值:2262/4.7M/2272/820K ，2262/3.3M/2272/680K ，2262/1.2M/2272/200K。
SC2272的引脚如下图所示：AO~A11：地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬空),必须与2262一致,否则不解码；D0~D5：地址或数据管脚,当做为数据管脚时,只有在地址码与2262一致,数据管脚才能输出与2262数据端对应的高电平,否则输出为低电平,锁存型只有在接收到下一数据才能转换；VCC：电源正端（+）；VSS：电源负端（-）；OSC1：振荡电阻输入端，与OSC2所接电阻决定振荡频率；OSC2：振荡电阻振荡器输出端；VT：解码有效确认输出端（常低），解码有效变成高电平（瞬态）；DIN：数据信号输入端，来自接收模块输出端；SC2272解码芯片有不同的后缀，表示不同的功能，有L4/M4/L6/M6之分，其中L表示锁存输出，数据只要成功接收就能一直保持对应的电平状态，直到下次遥控数据发生变化时改变。
无线遥控开关
编码解码芯片PT2262/PT2272芯片原理 PT2262/2272特点：CMOS工艺制造，低功耗，外部元器件少，RC振荡电阻，工作电压范围宽：2.6～15v ，数据最多可达6位，地址码最多可达531441种。
应用范围：车辆防盗系统、家庭防盗系统、遥控玩具、其他电器遥控。
PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。
编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。
当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。
在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长。
网站上大部分产品都是用2262/1.2M＝2272/200K组合的，少量产品用2262/4.7M＝2272/820K。
地址码和数据码都用宽度不同的脉冲来表示，两个窄脉冲表示“0”；两个宽脉冲表示“1”；一个窄脉冲和一个宽脉冲表示“F”也就是地址码的“悬空”。
pt2662
PT2262/PT2272 是台湾普城公司生产的一种CMOS 工艺制造的低功耗低价
位通用编解码电路，PT2262/PT2272 最多可有12 位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441 地址码,PT2262 最多
可有 6 位(D0-D5)数据端管脚,设定的地址码和数据码从17 脚串行输出，可用于无线遥控发射电路。
编码芯片PT2262 发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272 接收到信号后，其地址码经过两次比较核对后，VT 脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。
当发射机没有按键按下时，PT2262 不接通电源，其17 脚为低电平，所以315MHz 的高频发射电路不工作，当有按键按下时，PT2262 得电工作，其第17 脚输出经调制的串行数据信号，当17 脚为高电平期间315MHz 的高频发射电路起振并发射等幅高频信号，当17 脚为低平期间315MHz 的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262 的17 脚输出的数字信号，从而对高频电路完成幅度键控（ASK 调制）相当于调制度为100%的调幅。
【精品】编码解码芯片pt22622267原理
编码解码芯片PT2262/PT2272芯片原理PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位（A0—A11)三态地址端管脚(悬空,接高电平，接低电平)，任意组合可提供531441地址码,PT2262最多可有6位（D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路.编码芯片PT2262发出的编码信号由:地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平,如果发送端一直按住按键，编码芯片也会连续发射.当发射机没有按键按下时,PT2262不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时,PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz 的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。
PT2262/2272特点：CMOS工艺制造,低功耗,外部元器件少，RC振荡电阻，工作电压范围宽：2。
6～15v，数据最多可达6位，地址码最多可达531441种。
应用范围:车辆防盗系统、家庭防盗系统、遥控玩具、其他电器遥控.外形及引脚功能名称管脚说明A0-A111—8、10—13地址管脚，用于进行地址编码,可置为“0",“1”,“f”(悬空)，D0—D57—8、10-13数据输入端，有一个为“1”即有编码发出,内部下拉Vcc18电源正端(＋)Vss9电源负端（－）TE14编码启动端，用于多数据的编码发射，低电平有效；在具体的应用中,外接振荡电阻可根据需要进行适当的调节,阻值越大振荡频率越慢,编码的宽度越大，发码一帧的时间越长。
pt2264与pt2262的区别
什幺是PT2262
PT2262/2272是一对带地址、数据编码功能的红外遥控发射/接收芯
片。其中发射芯片PT2262-IR将载波振荡器、编码器和发射单元集成于一
身，使发射电路变得非常简洁。
接收芯片PT2272的数据输出位根据其后缀不同而不同，数据输出具
有暂存和锁存两种方式，方便用户使用。后缀为M为暂存型，后缀为L为锁
什幺的PT2264
PT2264是一个远程控制编码器与PT2294利用CMOS技术配对数据
编码地址pins适合RF调制成串行编码波形.PT2264有一个最大三状态地址
12的bitspins提供到531441（或3）地址码，从而大大减少任何代码冲实和
存型，其数据输出又分为0、2、4、6不同的输出，例如：红外遥控接收芯片。
特点
CMOS工艺制造，低功耗
外部元器件少
RC振荡电阻
工作电压范围宽：2.6-15v
数据最多可达6位
地址码最多可达531441种
PT2262引脚功能图：
PT2262常用震荡电阻（直接接在OSC1-OSC2端）：
PT2262无线遥控集成电路
PT2262/PT2272编码解码芯片原理PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。
编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。
当发射机没有按键按下时，PT2262不接通电源，其1 7脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当1 7脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。
PT2262特点l CMOS工艺制造，低功耗l 外部元器件少l RC振荡电阻l 工作电压范围宽：2.6-15vl 数据最多可达6位l 地址码最多可达531441种应用范围l 车辆防盗系统l 家庭防盗系统l 遥控玩具l 其他电器遥控引脚图：管脚说明：在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长.推荐值:2262/4.7M/2272/820K 2262/3.3M/2272/680K 2262/1.2M/2272/200K解码电路 PT2272 引脚图：PT2272解码芯片有不同的后缀，表示不同的功能，有L4/M4/L6/M6之分，其中L表示锁存输出，数据只要成功接收就能一直保持对应的电平状态，直到下次遥控数据发生变化时改变。
pt2272
1 描述PT2272是遥控解码器，和PT2262相匹配，采用CMOS工艺制成。
PT2272最多可有12位三态地址，提供531441(3的12次方)个地址，由此大大减少了地址码冲突的可能性，提高了抗非法代码扫描的能力。
同时PT2272对应不同的应用可有不同的选择：多种数据输出管脚组，锁存输出或瞬态输出型。
2 特征•CMOS工艺•低功耗•非常高的抗噪声能力•最多12位三态地址引脚•最多6位数据引脚•宽范围工作电压：Vcc=4～15V •单电阻振荡器•锁存或瞬态输出型•DIP和SOP二种封装3 应用•汽车安全系统•房门控制器•遥控风扇•家用安全系统/自动控制系统•遥控玩具•工业用遥控4 框图5 管脚图5.1 18 PINS5.2 20 PINS6 管脚描述管脚名I/O 描述管脚编号18脚20脚A0～A5 I 地址管脚的0～5位PT2272的这六个三态脚决定了接收到的编码波形的0～5位应有的状态，均可被设置成“0”,“1”or“f”(悬空).1～6 1～67 功能描述PT2272将从Din 管脚输入的波形解码。
波形被解码成包含地址、数据和同步位的代码字。
解码后的地址部分与地址输入管脚设定的地址进行比较，如果连续二次地址比较结果符合，PT2272将（1）数据部分从数据管脚输出，（2）VT 管脚输出高电平，表示PT2262进行了一次有效接收。
7.1 RF 操作7.1.1 代码位代码位是编码波形的基本成分，分为AD(地址/数据)位和SYNC(同步)位两种。
7.1.2 地址/数据(AD)位波形一个AD 位能被设置为“0”、“1”或“f ”，分别对应“低电平”、“高电平”和“悬空”状态，一位波形由2个脉冲周期组成，每个脉冲周期持续时间为16个OSC （主频）周期。
参见下图：此处： α=振荡器时钟周期位“f ”仅对地址位有效。
如果数据位被设置成“f ”，会被当作成“1”。
7.1.3 同步(Sync.)位波形同步位波形是宽度为1/8位（4个主频周期）、持续时间为4位（128个主频周期）的正脉冲。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

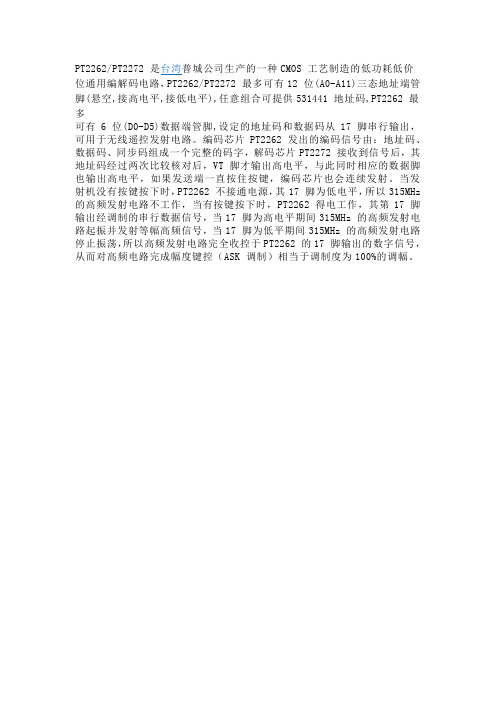

PT2262/2272 CMOS工艺的低功耗低价位通用编解码电路，
PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,
接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)
数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥
控发射电路。
编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成
一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两
次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出
高电平，如果发送端一直按住按键，编码芯片也会连续发射。当发射
机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以
315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，
其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz
的高频发射电路起振并发射等幅高频信号，当17脚为低平期间
315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于
PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK
调制）相当于调制度为100％的调幅。
PT2262/2272特点：CMOS工艺制造，低功耗，外部元器件少，RC
振荡电阻，工作电压范围宽：2.6～15v ，数据最多可达6位，地址码
最多可达531441种。应用范围：车辆防盗系统、家庭防盗系统、遥控
玩具、其他电器遥控。
名称 管脚 说 明
A0-A1
1 1-8、10-13
地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬
空),
D0-D5
7-8、10-13 数据输入端，有一个为“1”即有编码发出，内部下
拉
Vcc 18
电源正端（＋）
Vss 9
电源负端（－）
TE 14
编码启动端，用于多数据的编码发射，低电平有效；
OSC1 16
振荡电阻输入端，与OSC2所接电阻决定振荡频
率；
OSC2 15
振荡电阻振荡器输出端；
Dout 17
编码输出端（正常时为低电平）
在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值
越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长。网站上
大部分产品都是用2262/1.2M＝2272/200K组合的，少量产品用
2262/4.7M＝2272/820K。
名称 管脚 说 明
A0-A
11 1-8、10-13
地址管脚,用于进行地址编码,可置为“0”,“1”,“f”(悬
空),必须与2262一致,否则不解码
D0-D
5 7-8、10-13
地址或数据管脚,当做为数据管脚时,只有在地址码与
2262一致,数据管脚才能输出与2262数据端对应的高
电平,否则输出为低电平,锁存型只有在接收到下一数
据才能转换
Vcc 18
电源正端（＋）
Vss 9
电源负端（－）
DIN 14
数据信号输入端，来自接收模块输出端
OSC
1
16
振荡电阻输入端，与OSC2所接电阻决定振荡频率；
OSC
2
15
振荡电阻振荡器输出端；
VT 17
解码有效确认 输出端（常低）解码有效变成高电平
（瞬态）
地址码和数据码都用宽度不同的脉冲来表示，两个窄脉冲表示“0”；
两个宽脉冲表示“1”；一个窄脉冲和一个宽脉冲表示“F”也就是地址码
的“悬空”。
上面是我们从超再生接收模块信号输出脚上截获的一段波形，可以
明显看到，图上半部分是一组一组的字码，每组字码之间有同步码隔
开，所以我们如果用单片机软件解码时，程序只要判断出同步码，然
后对后面的字码进行脉冲宽度识别即可。图下部分是放大的一组字
码：一个字码由12位AD码（地址码加数据码，比如8位地址码加4
位数据码）组成，每个AD位用两个脉冲来代表：两个窄脉冲表示“0”；
两个宽脉冲表示“1”；一个窄脉冲和一个宽脉冲表示“F”也就是地址码
的“悬空”
2262每次发射时至少发射4组字码，2272只有在连续两次检测到相同
的地址码加数据码才会把数据码中的“1”驱动相应的数据输出端为高
电平和驱动VT端同步为高电平。因为无线发射的特点，第一组字码
非常容易受零电平干扰，往往会产生误码，所以程序可以丢弃处理。
PT2272解码芯片有不同的后缀，表示不同的功能，有L4/M4/L6/M6
之分，其中L表示锁存输出，数据只要成功接收就能一直保持对应的
电平状态，直到下次遥控数据发生变化时改变。M表示非锁存输出，
数据脚输出的电平是瞬时的而且和发射端是否发射相对应，可以用于
类似点动的控制。后缀的6和4表示有几路并行的控制通道，当采用4
路并行数据时（PT2272-M4)，对应的地址编码应该是8位，如果采用
6路的并行数据时(PT2272-M6)，对应的地址编码应该是6位。
PT2262/2272芯片的地址编码设定和修改：
在通常使用中，我们一般采用8位地址码和4位数据码，这时编码电
路PT2262和解码PT2272的第1～8脚为地址设定脚，有三种状态可供
选择：悬空、接正电源、接地三种状态，3的8次方为6561，所以地址
编码不重复度为6561组，只有发射端PT2262和接收端PT2272的地址
编码完全相同，才能配对使用，遥控模块的生产厂家为了便于生产管
理，出厂时遥控模块的PT2262和PT2272的八位地址编码端全部悬空，
这样用户可以很方便选择各种编码状态，用户如果想改变地址编码，
只要将PT2262和PT2272的1～8脚设置相同即可，例如将发射机的
PT2262的第1脚接地第5脚接正电源，其它引脚悬空，那么接收机的
PT2272只要也第1脚接地第5脚接正电源，其它引脚悬空就能实现配
对接收。当两者地址编码完全一致时，接收机对应的D1～D4端输出
约4V互锁高电平控制信号，同时VT端也输出解码有效高电平信号。
用户可将这些信号加一级放大，便可驱动继电器、功率三极管等进行
负载遥控开关操纵。
我们网站提供的遥控类产品上一般都预留地址编码区，采用焊锡搭
焊的方式来选择：悬空、接正电源、接地三种状态,出厂是一般都悬
空，便于客户自己修改地址码。这里我们以常用的超再生插针式接收
板A-L4的跳线区为例:
网友可以看到,跳线区是由三排焊盘组成,中间的8个焊盘是PT2272
解码芯片的第1～8脚,最左边有1字样的是芯片的第一脚,最上面的一
排焊盘上标有L字样,表示和电源地连同,如果用万用表测量会发现和
PT2272的第9脚连同;最下面的一排焊盘上标有H字样,表示和正电源
连同,如果用万用表测量会发现和PT2272的第18脚连同.所谓的设置
地址码就是用焊锡将上下相邻的焊盘用焊锡桥搭短路起来，例如将第
一脚和上面的焊盘L用焊锡短路后就相当于将PT2272芯片的第一脚
设置为接地，同理将第一脚和下面的焊盘H用焊锡短路后就相当于
将PT2272芯片的第一脚设置为接正电源，如果什么都不接就是表示
悬空。
设置地址码的原则是：同一个系统地址码必须一致；不同的系统可
以依靠不同的地址码加以区分。至于设置什么样的地址码完全随客户
喜欢。
PT2262和PT2272除地址编码必须完全一致外，振荡电阻还必须匹
配，否则接收距离会变近甚至无法接收，随着技术的发展市场上出现
一批兼容芯片，在实际使用中只要对振荡电阻稍做改动就能配套使
用，根据我们网站的实际使用经验，下面的参数匹配效果较好：
编码发射芯片振荡的电阻 同步位宽度 窄脉冲宽度 宽脉冲宽度 配套的解码接收芯
片振荡电
阻
SC/PT2262 SC2260－R4 （不同厂家参数有区别） PT2272/S
C2272
1.2M 200K
1.5M 5.1M 5毫秒 150微秒 430微秒 270K
1.8M 6.2M 300K
2.2M 8.2M 640微秒 560K
3.3M 12M 10毫秒 320微秒 890微秒 680K
4.7M 18～20M 14毫秒 450微秒 1310微秒 820K
6.2M 30M 1M
2262 IR是2262系列用于红外遥控的专用芯片，可以按照下面的图纸
进行接线，可以通过调整发射端Rosc电阻的大小使接收距离最远，
发射端电阻的调整范围390～420K。
注意：批号为 703780 的 SC2262IR DIP18 的芯片振荡电阻请选用510K！
这里我们可以提供一种和PT2262/2272芯片完全兼容的SC系列芯
片，这种芯片可以直接替代PT系列芯片，外围无需作任何改动，但
是价格要比PT系列便宜很多，感兴趣的客户可以购买样片进行测试。
双列直插2262 每片2元 宽体20脚贴片2262 每片2.5元
双列直插2272 M4 每片2元 超小贴片SC2260-R4 每片2.5元
双列直插2272 M6 每片2.5元 宽体20脚贴片2272 M6 每片2.5元
双列直插2272 L6 每片2.5元 宽体20脚贴片2272 L4 每片2.5元
双列直插2262 IR 每片2元 宽体20脚贴片2272 M4 每片2.5元
双列直插2272 L4 每片2元
