VISTA地震处理实习步骤
地震数据处理流程
地震数据处理流程嘿，朋友们！咱今天来聊聊地震数据处理流程这档子事儿。
你说这地震数据，就像是一堆杂乱无章的拼图碎片，咱得把它们好好整理整理，才能看出个门道来。
咱就先从数据收集开始说吧。
这就好比去菜市场买菜，得挑新鲜的、好的拿呀！地震监测仪器就像是我们的菜篮子，把那些地震产生的各种信号都装进来。
这可得仔细着点，要是漏了啥重要信息，那不就跟炒菜少放了盐一样，没味儿啦！收集好了数据，接下来就得清理清理啦。
就跟咱洗衣服似的，把那些脏东西、杂质都去掉。
把那些没用的、干扰的信息都给筛出去，留下有用的精华。
不然一堆乱七八糟的数据，那不就成了一团乱麻啦！然后呢，就是数据的分析啦。
这可真是个技术活儿！就好像是个侦探在破案，得从那些蛛丝马迹中找出线索来。
看看地震的震级呀、震源深度呀、还有啥时候发生的呀，都得分析得明明白白的。
这要是分析错了，那不就像找错了凶手一样，闹笑话啦！分析完了，还得可视化呢！这就好比把做好的菜摆到盘子里，得让人看着有食欲呀！把那些数据变成直观的图表、图像，让人一眼就能看明白。
不然光一堆数字，谁看得懂呀！在这个过程中，咱可得有耐心呀，不能着急。
就跟绣花似的，一针一线都得慢慢来。
要是毛毛躁躁的，那能绣出好看的花来吗？而且还得细心，不能放过任何一个小细节。
这地震数据可不会自己告诉你答案，都得咱自己去挖掘。
你说要是咱把这地震数据处理得好，那能帮多少人呀！能让大家提前做好准备，减少损失。
这可不是小事儿呀，这是关乎人命的大事儿！咱可得重视起来，不能马虎。
咱普通人可能觉得这事儿离咱挺远，可真要是地震来了，这些处理好的数据说不定就能救咱一命呢！所以呀，可别小瞧了这地震数据处理流程。
它就像是一个默默无闻的英雄，在背后为我们的安全保驾护航呢！大家说是不是这个理儿呀？反正我觉得就是这么回事儿！咱都得好好了解了解，说不定哪天就用上啦！。

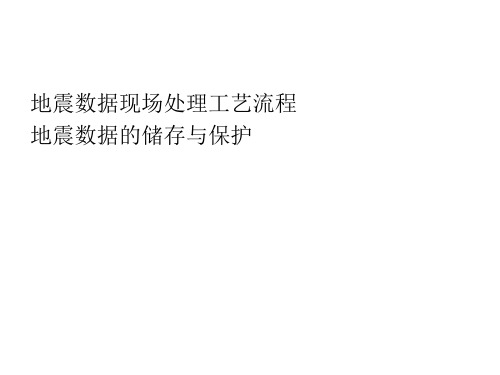

地震数据现场处理工艺流程
(10)速度谱解释 1) 先解释质量比较好的速度谱，再解释其它速度谱。 2) 单谱解释时，先解释反射能量较好的速度点，再解释其它 速度点。 3) 速度在纵向、横向变化要有规律。纵向速度一般随深度增
加而增加；同一地层速度横向保持相对稳定。
4) 对资料差，速度谱上难于求准速度的剖面段，应做速度扫 描。
4) 频率扫描： 频率扫描范围：
常规低截频定义在8～12Ｈz，高截频一般在 由采样间
隔所决定的折叠频率的3／4左右。滤波门宽度按合同要求，镶 边低截陡，高截缓，滤波门通放带连续，无泄漏。
3、2 现场生产资料处理内容
(1)预处理
A.检查SPS数据 1）磁盘数据格式是否正确。 2）与班报、设计采集参数、记录参数是否相符。 3） 测量(坐标、高程)数据、静校正量数据是否异常。 B.解编 1) 地震数据重采样，以节省磁盘空间，缩短处理周期。 2) 非野外记录质量引起的总丢炮率不大于百分之二，同时
至波静校正等手段求取静校正量。
(9) 速度分析
1) 速度谱间隔。
在构造变化较缓的地区一般2km做一个, 在构造变化较剧烈的地区一般1km做一个,
在地层突变点两侧要有速度谱控制点。
2) 参考速度曲线来源。 由以往处理剖面得到或由速度谱试验得到。
3) 切除。
动校拉伸畸变及初至要切除，一般用自动拉伸切除即可。
反褶积因子长度一般在80～160ms之间。
(6) 带通滤波
宽门带通滤波，低截频率定义在8～12Ｈz，高截频率一般在
由采样间隔所决定的折叠频率的3/4左右。可以通过频率扫描 来确定。
(7) 抽道集
如用GRISYS系统处理需要对数据抽道集。而ProMAX系统 处理不需要对数据抽道集，只在数据输入时对道头加以分选，
地震勘探软件VISTA-英文教程
Elevation/Refraction Statics
Calculate elevation and/or refraction statics for a 3D PreStack data set.
the survey geometr
y
GeoSunTech
the first break picks
f) Save the static values to VISTA header words or output to a statics file. 3. Add the StaticSh command to the flow chart for the brute stack and recompute the brute stack with statics after NMO.
GeoSunTech
Elevation/Refraction Statics
d) Calculate the refraction statics using the
icon.
e) View various quality control displays using the right mouse button menu display.
VISTA 2D/3D Seismic Processing System
In VISTA you will find the most current seismic processing techniques and many new ideas in quality control and quality assurance.
3. Use top menu item Input|Project Data List to open up the Project Data List GeoSunTech
地震解释实习报告
一、实习背景随着我国经济的快速发展，地震灾害对人民群众生命财产安全造成的损失日益严重。
为了提高地震预测预报能力，减少地震灾害损失，我国积极开展地震解释工作。
本人有幸参加了一次地震解释实习，现将实习情况总结如下。
二、实习目的1. 了解地震解释的基本原理和方法；2. 掌握地震解释的软件操作；3. 提高地震解释在实际生产中的应用能力；4. 深入了解地震预测预报工作的重要性。
三、实习内容1. 地震解释基本原理地震解释是通过对地震资料的收集、整理、分析，揭示地下结构特征和地震活动规律的过程。
实习期间，我们学习了地震波传播、地震波类型、地震波速度、地震震源机制等基本原理。
2. 地震解释软件操作在实习过程中，我们学习了如何使用地震解释软件，如Petrel、GeoFrame等。
通过实际操作，掌握了地震数据预处理、地震层位解释、地震构造解释、地震属性分析等基本技能。
3. 实际生产中的应用在实习过程中，我们参与了实际生产项目，对地震数据进行了解释。
通过分析地震资料，确定了地下结构特征、地震活动规律，为地震预测预报提供了依据。
四、实习收获1. 理论与实践相结合：通过实习，将地震解释理论知识与实际生产相结合，提高了自己的实际操作能力。
2. 培养团队协作精神：在实习过程中，与团队成员共同完成任务，培养了良好的团队协作精神。
3. 深入了解地震预测预报工作：通过实习，对地震预测预报工作有了更深入的了解，认识到地震预测预报工作的重要性。
五、实习总结通过本次地震解释实习，我收获颇丰。
在今后的学习和工作中，我将继续努力，不断提高自己的专业素养，为我国地震预测预报事业贡献自己的力量。
一、实习背景随着我国经济的快速发展，地震灾害对人民群众生命财产安全造成的损失日益严重。
为了提高地震预测预报能力，减少地震灾害损失，我国积极开展地震解释工作。
本人有幸参加了一次地震解释实习，现将实习情况总结如下。
二、实习目的1. 了解地震解释的基本原理和方法；2. 掌握地震解释的软件操作；3. 提高地震解释在实际生产中的应用能力；4. 深入了解地震预测预报工作的重要性。
地震资料常规处理流程
地震资料常规处理流程地震是地球表面因地壳运动而产生的一种自然灾害。
地震的发生会给人类的生命和财产安全带来威胁，因此，对于地震资料的处理显得尤为重要。
下面是地震资料常规处理流程的详细步骤：1.资料搜集和整理：首先，需要收集来自地震观测站、地震台网和其他相关机构的地震监测数据以及地震活动情况的相关资料。
这些资料可能包括地震记录、震源参数、构造信息、损失报告等。
然后，对这些资料进行整理，按照不同的要求进行分类和归档，以备后续分析和研究使用。
2.数据预处理：地震监测数据有时会受到非地震信号的干扰，因此需要进行预处理，以去除噪声和非地震事件。
首先，对地震记录进行滤波处理，以去除高频噪声和低频背景信号。
然后，进行数据插值和异常点剔除，以避免数据缺失和异常值影响后续分析结果的准确性。
3.数据校正和标定：地震监测仪器有时存在一定的系统性误差，需要进行校正和标定。
通过与标准地震记录对比，确定仪器响应特性，并进行相应的校正。
这样可以提高地震数据的准确性和可比性。
4.地震波形分析：对地震记录进行波形分析是地震研究的重要手段之一、通过检测地震波的到时和振幅，可以确定地震的震源参数、震源机制和破裂过程等。
常用的方法包括P波到时拾取、S波到时拾取、震相刻度和震相拟合等。
5.地震活动性分析：通过对地震事件的时空分布和震级频率分布进行分析，可以揭示地震活动的规律和趋势。
常用的方法包括地震活动率和震级频率模型的建立、地震序列的相关性分析、地震空间分布的碎裂模型拟合等。
6.地震速度模型建立：地震速度模型对于地震波传播模拟和震源定位具有重要意义。
通过对地震观测数据的反演和模型拟合，可以确定地壳和上地幔中的速度分布情况，并建立相应的地震速度模型。
7.地震灾害评估和预测：根据地震监测数据和相关资料，可以对地震潜在的危害进行评估和预测。
根据地震活动的特点和历史数据，可以进行地震发生概率和震级预测，以及地震灾害程度的评估。
这对于地震防灾减灾和城市规划具有重要的指导意义。
地震勘探实习报告(共4篇)
地震勘探实习报告〔共4篇〕第1篇：地震勘探实习报告目录第一章绪论 .3§1 本次实习的目的、要求及其实习内容.3 §2 测区的自然地理、交通与经济条件.....4 §3物探工作完成情况 ..6第二章工区的地质地球物理特征及仪器简介...8§1工区的地质地球物理特征.8 §2地震资料采集系统简介 .9第三章浅层初至折射波法勘探 (13)§1试验工作13 §2浅层地震初至折射波法野外工作方法..14 §3浅层地震初至折射波法资料整理和解释 ........16 §4浅层折射波资料的定量解释....17 第四章浅层地震反射波法野外工作方法 (21)§1 干扰波的调查及最正确接收窗口的选择..21 §2 屡次覆盖地震资料的野外采集 .21 第五章三维地震反射波资料的解释 (24)§1 资料概述24 §2 垂直时间剖面的比照与解释25 §3 等T0 构造图的绘制..27 §4 三维资料成果分析^p 和解释.....28 第六章结论和建议.30§1 获得的主要成果和结论30 §2 对今后实习安排建议 .31附主要【参考文献】：^p 附图第一章绪论§1 本次实习的目的、要求及其实习内容1.1.1 实习的目的及要求〔1〕稳固和加深学生对校内课堂理论教学内容的理解。
〔2〕学会纯熟地使用和维护地震仪器和装备。
以实习小组为单位，完成工区一部分物理点的测量工作，培养学生实际操作技能。
〔3〕初步理解地震野外工作方法技术和装备，初步进展野外消费各工种工作技术的根本训练。
〔3〕学习浅层反射地震勘探野外观测系统的设计和最正确窗口的选择。
〔4〕学会浅层折射资料的整理和解释。
〔5〕熟悉屡次覆盖反射波勘探的测网布置与野外作业。
〔6〕掌握三维反射地震勘探的资料解释。
地震资料处理流程与方法介绍-精品文档73页
振幅恢复前
振幅补偿后
振幅恢复后
五、振幅补偿
1、球面扩散和大地吸收补偿 （1）球面扩散补偿，需要填入速度参数，可以从速度谱中得到。
（2）大地吸收补偿，需要填入补偿系数n，通过试验确定。（C=（t/250）n）
补偿前
振幅曲线
补偿后
振幅曲线
衰 减 小 ， 能 量 不 发 散
五、振幅补偿
2、地表一致性振幅补偿 目的：消除由激发条件、接收条件和偏移距不同带来的能量差异，使地
四、叠前噪音压制
9、压噪效果综合分析——通过剖面检查
前
后
提纲
引言 一、数据加载 二、置道头 三、静校正 四、叠前噪音压制 五、振幅补偿 六、叠前反褶积 七、CMP道集分选 八、速度分析 九、动校正、切除与叠加 十、剩余静校正 十一、倾角时差校正（DMO）与叠前时间偏移 十二、叠后提高分辨率处理 十三、叠后噪音压制 十四、叠后时间偏移处理 结束语
后续处理的各个模块都是从道头中获取信息，进行相应的 处理，如抽CMP道集，只要将数据道头中CMP号相同的道排在一 起就可以了。因此道头如果有错误，后续工作也是错误的。
二、置道头
3、观测系统检查 利用置完道头的数据，绘制炮、检波点位置图、 线性动校正图。
炮点、检波点位置图
线性动校正图
提纲
引言 一、数据加载 二、置道头 三、静校正 四、叠前噪音压制 五、振幅补偿 六、叠前反褶积 七、CMP道集分选 八、速度分析 九、动校正、切除与叠加 十、剩余静校正 十一、倾角时差校正（DMO）与叠前时间偏移 十二、叠后提高分辨率处理 十三、叠后噪音压制 十四、叠后时间偏移处理 结束语
结束语
引言 地震勘探分三个阶段：
地震资料采集
地震数据处理
1：我们要新建一个Project，然后点左上角的加号加载数据进来。
选择加载数据的数据类型为“segy”，对加载的数据进行重命名。
如下图：3：选择数据名前边的曲线图标，展现出原始的曲线,该曲线为由模型得到的,模型由七层构成。
第一层的倾角为0，以后每层的倾角逐渐增大，深度也逐渐增大，第四层的深度和第五层的深度相差很小。
4：进行观测系统的建立，选择左上角的“interactive”下的“geometry widow display”，自己重新建立一个观测系统，注意不要load观测系统，得到如下图：5：进行观测系统的参数的设置，增量参数设置好了以后，点击软件上的加号，添加第一个炮点的参数信息，如下图所示6：加好第一行的信息以后，按住加号不放，选择添加多行的炮点信息，参数如下表所示：7:最后得到了，炮点的观测系统的信息，如下图：8：点击左上角的小旗子进行接收点的观测系统的设置，和炮点的设置方法类似也是先设置增量，然后设置第一行的参数，参数设置情况见下面两图：9：然后点击计算CMP和检波器叠加次数和炮检距离，以便写入道头和相应的位置，完成后续的处理，可以点击查看检波器的叠加次数，并可根据这个判断建立的观测系统是否正确。
\可以看出，CMP的最大覆盖次数为六次，根据已知的模型参数信息，由公式可以计算出理论上的最大覆盖次数为六次，因此可以说明上图建立的观测系统是正确的，可以按住保存钮不放，在出现的按钮组合中选择，将相关的信息写入道头，点击这个按钮还可以选择将炮检关系及他们的坐标写入文本文件以便以后查看，。
加入观测系统后(主要是将相关的信息写入道头)，便可对数据的输入按所要的处理模块选择不同排列方式。
10：至此，观测系统已经建立完成，下面进行速度分析，选择菜单栏的“Job Flow”下的“Open flow file+command window”，把模块拖拽进来如下图所示：设置为5，即抽取以选择的CMP为中心，左右各5道共十一个cmp道集如下图所示进行连线进行设置，先建立可选的CMP道集，设置参数如下图5000，50，速度谱法的速度扫描范围为500，5000，50，如下面图所示：对输出的文件名进行设置，文件名可以任意设置点击左上角菜单栏的最后一个图标运行上面的工作流，执行完后得到三个输出的数据集分别是速度谱，最佳炮检距道集，常速度叠加数据集。
地震资料的处理
地震资料的一般处理过程分三个阶段:预处理、参数提取和分析、资料处理。
处理的最终结果是得到供解释用的水平叠加时间剖面或叠加偏移时间剖面。
1.预处理对原始数据进行初步加一U,以满足计算机及操作系统中各处理方法的要求。
一、数据解编野外磁带记录数据是按时序排列的,即依次记一F每道的第一个采样值,各道记完后,再依次记下各道的第二个采样值,依此类推。
在数据处理中,时序排列的形式很不方便,必须转换为道序排列,即第一道的所有数据都排在第二道之前,使同一道数据都排放在一起,这种预处理称为数据解编或重排。
二、编辑在浅层地震数据采集中,由于施工现场复杂,外界干扰大,难免出现一些不正常道和共炮点记录,这些记录信噪比低,如果参与叠加处理会严重影响处理效果。
在止式处理之前,需要对这些不正常的记录进行编辑处理,例如对信噪比很低的不正常道进行充零处理,发现极性反转的工作道对它们进行改正等。
另外,还要显示有代表性的记录并观察初至同相轴,以便进行初至切除。
切除是为了消除包括噪声的记录开始部分所存在的高振幅,这样做对避免以后处理时出现的叠加噪声有好处。
切除的方法就是用零乘需要切除的记录段。
三、抽道集抽道集也叫共深度点选排,是把具有相同共反射点的记录道排成一组,按共深度点号次序排在一起。
抽道集处理后,磁带上记录的次序是以共深度点号为次序的记录,以后所有的处理都将方便地以共深度点格式进行。
四、真振幅恢复处理在野外数据采集过程中,为了使来自不同深度信号的能量能够以一定的水平记录在磁带上,数字地震仪采用了增益控制,对浅层信号放大倍数低,深层信号放大倍数高。
对经过增益控制的地震记录恢复到地面检波器接收到的振幅值的处理称为增益恢复。
数字仪对信号进行增益控制时的增益指数己记录在记录格式的阶码上,因此增益恢复的公式为:A=AO/2”其中A。
为记录到的采样值,A为地面检波器接收到的增益控制前的振幅值,n为阶码(即增益指数)。
2参数提取与分析参数提取与分析的目的是为寻找在常规处理或其他处理中常用的最佳处理参数,以及有用的地震信息,如频谱分析、速度分析、相关分析等。
地震资料处理流程及方法介绍——绝对有用共74页
Hale Waihona Puke 13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
地震资料处理流程及方法介 绍——绝对有用
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、 VISTA数据读入方式： 1、将实习用的在c:实验&实习软件\实习用VISTA\目录下的\q65、\q70拷贝到D:\根目录下； 将\2004级数据\目录中的数据文件（如03J1.sgy）拷贝到 \Q65\目录下。 2、数据读入方式： 首先进入DOS命令提示符状态（点击开始菜单->程序->附件->命令提示符，C:\>； C:\>D: D:\>CD \q65或CD q65 D:\Q65\> q65d Command>del a to z Command>read 03J1.sgy put a （将*.sgy文件输入存入寄存器a中） Command>dos D:\q65\>CD \q70 D:\q70\>copy D: \q65\LIST.REG D:\q70\> q70d (进入VISTA7.0版本) Command>在命令提示符下输入命令就可开始处理A寄存器中的文件。。。。。。。
二、资料处理 1、 道炮编辑处理：（命令格式：ikill a）――――（对输入寄存器a的炮序记录进行“剔道”处理，用移动键控制“+”光标的前进，用F2键对所选道剔除或恢复；用F4键对处理后的结果进行保存；F3键继续下一组接收点点数据的操作。） 2、 道均衡处理：（命令格式：mean a put b 1.0 0 511）―――（对记录道进行振幅平衡，使强波和弱波振幅控制在一定的显示动态范围内，1.0是权系数，权系数的选择可根据地震剖面深浅反射波同相轴的能量来决定。0 511是地震剖面的时窗范围。）
3、 频谱分析：（命令格式：ampl b[开始道-结束道] put z）―――（将a寄存器中记录进行频谱分析，并将结果存入b寄存器中。）
4、 频谱显示：（命令格式：graph z[开始道-结束道] h1 0 100―――（将b寄存器中频谱分析结果，按0～100Hz的范围显示在上窗口内。[开始道-结束道]的选择可选全部的，也可根据近、中、远炮检距进行选择，最好能反映该区有效波的频率范围和干扰波的频率。 显示窗口参数选择有如下几种： 1). f, 将显示窗口为全屏幕。 2). q1～q4，将显示窗口划分为上、下、左、右四个窗口。 3). v1～v2，将显示窗口划分为左、右两个窗口。 4). h1～h2，将显示窗口划分为上、下两个窗口。 5). v1～v10，将显示窗口自定义为10个窗口。
5、 一维滤波处理：（命令格式：filt b put c f1 f2 f3 f4）―――――（将b寄存器中的记录经一维带通滤波后存入c寄存器中。f1 f2 f3 f4 (5 10 50 60) 带通滤波频带参数，低截、低通、高通、高截频率，以Hz为单位，一般该参数的选择应根据地震记录频谱分析而合理选择，有利用于压制干扰，增强有效波。）
6、 二维滤波处理：（命令格式：fkfilt c put d f1 f4）―――――（对c寄存器中的地震数据进行二维滤波， 将其结果存入寄存器d中，其频率显示范围在f1～f4(10,60)频率范围内。切除区域的选取，可用四个方向键移动光标，置于要切除部分的一个区域切点上，按F2键确定切点，用同样方法确定另外的区域切点，切除区域设置完毕后，用F3键，对确定的切除区域进行切除，F4键是恢复，F6键实现对c寄存器中的地震记录的F-k滤波）。因v=λ/T=f/k, k =1/λ, f一定后，主要是k的变化，所以切除区域的选择主要是根据面波和有效波视波长的差异，相对于有效波，面波的视波长小（7.5m），k值一般大于0.14，k可取0.14左右。
7、 定义观测系统 （命令格式：geom *1.h *2.geo）―――――（对d寄存
器中的排列地震数据定义其观测系统。执行该命令后提示输入观测系统名，该文件名存放所定的观测系统参数。（道头和观测系统文件名可以自己命名。） 1）．按F2键弹出炮点定义菜单（shot definition menu）；关键步骤 2）．按下F3键弹出炮点信息填充菜单（supplemental shot information）； 3）．按F4键弹出接收点定义菜单（Receiver Definition Menu）； 4）．按F5键将定义的观测系统输出显示；
5）．按F6键桩号、炮点位置输出显示； 再进入观测系统之前会出现定义文件的菜单，主要是定义距离单位m、炮点桩号的距离（根据野外观测系统的道间距定义（浅层一般为2米） F2定义炮点与接收点的相对位置关系，首先，主要是根据野外观测系统（接收排列长度N、道间距d、覆盖次数n、偏移距x等）和公式γ=SN/2n=12/2∙6=1，r= SN/n=12/6=2(S=1,单边放炮)，计算炮点移动的道数γ，满覆盖次数能反映地下共反射点的个数r，然后，定义第一炮记录的炮点（一般在第1个桩号上）、第一检波点和最后一个检波点的位置等，最后，按定义好的炮点移动的距离依次往下推至最后一个炮点的位置，同时，记下最大的检波点的桩号）； F2菜单定义好了，F3一般就自动定义好了，是根据F2定义的观测系统自动计算每炮炮点的地面位置（相对大地坐标以米表示的）。 F4是定义每个检波点的地面位置（相对大地坐标），一般是从1一直推至最大检波点的位置((相对大地坐标也以米表示的)。 8、 写道头文件（命令格式： head *1.h put d――――（将定义的观测系统与
寄存器d地震数据连接。）写进数据后，在原始地震数据剖面上每道数据的offsets就有炮检距的具体值了（原始共炮道集地震数据剖面总共576道记录=48炮×12道（每炮）=576）。
9、 CDP选排（命令格式： sort d put e cdp）―――（对寄存器d的炮道记录
进行按cdp顺序抽道，并依次存入寄存器e之中。） 抽道集后，变成了共中心点道集，还是576道，但含义不同了，前面30道分别是1次覆盖记录2道、2次覆盖记录2道、3次覆盖记录2道、4次覆盖记录2道、5次覆盖记录2道，共（1+2+3+4+5）×2=30，从31道到546道是满覆盖6次的记录，后30道也是不满覆盖次数的道集。因此，满覆盖次数的共中心点总共就有：(576-60)÷6=86个点，再加上前面1、2、3、4、5次覆盖的2点（总共2×5=10点）以及后面1、2、3、4、5次覆盖10个点，最后，得到的共中心点的水平叠加剖面长度就为：10+10+86=106道。
10、 移出4个满覆盖CDP点的道集，做速度谱分析： 1) 移道（命令格式：move e[31-54] put m）――(将寄存器e中的31～54道记录存于寄存器m中) 2) 相关分析速度扫描（命令格式：semb m put n 100 3000 50）――(对寄存器m中的能量强，信噪比高的CDP道集记录进行相关能量速度谱分析，扫描速度起始值100m/s，终止值3000m/s，增量50m/s,并将其扫描结果存入寄存器n中。) 3) 速度拾取（做3至4个CDP点）（命令格式：vpick m and n put *3.txt）――(显示速度分析拾取界面，进行速度拾取，将速度拾取曲线存放入*3.txt文件中，供动校正等模块使用。)
4) (命令格式：del m to n)-------对一控制点记录进行拾取后，可将所用的寄存器清
除，再用同样的方法拾取下一控制点的速度信息。 move e[151-174] put m semb m put n 100 3000 50 vpick m and n put **.txt（速度文件名可以自己命名） del m to n 。。。。。。。。。。。。。。。
11、 动校正 （命令格式：nmo e put f *3.txt）―――（利用拾取的速度文件*3.txt，对寄存器e中的共反射点记录进行动校正，并将动校正后的结果存于f寄存器。） 12、 初步迭加（命令格式：stack f put g）―――（将经动校正后寄存器f中的
共反射点记录进行叠加，并将其结果存放于g寄存器，即得到水平叠加剖面记录.） 13、 混波（命令格式： mix g put h 5 1 2 3 2 1 (h是最终时间剖面)―――（将寄存器g记录加权混波后，存入h寄存器中，5为相邻道数，1 2 3 2 1为各道的加权系数。） 14、 时深转换 （命令格式： t2d h put i and j *3.txt 1.0 1600）―――（将寄
存器h中的记录进行时深转换后，存入i寄存器中，j寄存器为工作缓冲区，*3.txt为输入用于nmo的RMS速度文件，1.0为时窗范围（0.0～2.0），1600m/s为偏移速度） 15、 输出剖面 （命令格式：plot h h1 (时间剖面)；plot i h2 (深度剖面)）
三、处理流程：
输入--->道炮编辑--->道均衡--->频谱分析--->一维滤波--->二维滤波--->定义观测系统--->用head命令写道头文件--->CDP选排--->移出4个满覆盖CDP点的道集--->做相关速度谱--->速度拾取--->动校正--->初步迭加--->混波--->输出最终时间剖面--->时深转换--->输出深度剖面--->结束。
Command> era （清屏） Command>set mouse on （设置鼠标）
四、数据说明
03j1.SGY 是2003级同学在成都理工大学研究生院边第一测线采集的浅层地震反射数据。（0.25msx2k=512ms） 参数：单边放炮，扫描长度512ms，偏移距10米，道间距2米，每炮12道，6次覆盖观测系统，共计48炮。
五、图件编辑
将重要的中间过程图和结果图件屏拷到画图内进行反色，再粘贴到WORD文档里，(参见黑板贴图)，打印出来，作为报告的附件（与报告装订在一起）。
