测量学与地图学(第八章)

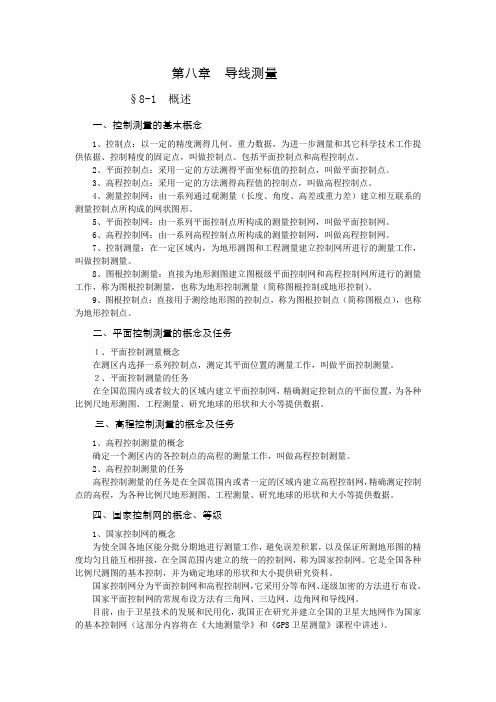

《测绘学基础》教案第八章

第八章导线测量§8-1 概述一、控制测量的基本概念1、控制点：以一定的精度测得几何、重力数据，为进一步测量和其它科学技术工作提供依据、控制精度的固定点，叫做控制点。

包括平面控制点和高程控制点。

2、平面控制点：采用一定的方法测得平面坐标值的控制点，叫做平面控制点。

3、高程控制点：采用一定的方法测得高程值的控制点，叫做高程控制点。

4、测量控制网：由一系列通过观测量（长度、角度、高差或重力差）建立相互联系的测量控制点所构成的网状图形。

5、平面控制网：由一系列平面控制点所构成的测量控制网，叫做平面控制网。

6、高程控制网：由一系列高程控制点所构成的测量控制网，叫做高程控制网。

7、控制测量：在一定区域内，为地形测图和工程测量建立控制网所进行的测量工作，叫做控制测量。

8、图根控制测量：直接为地形测图建立图根级平面控制网和高程控制网所进行的测量工作，称为图根控制测量，也称为地形控制测量（简称图根控制或地形控制）。

9、图根控制点：直接用于测绘地形图的控制点，称为图根控制点（简称图根点），也称为地形控制点。

二、平面控制测量的概念及任务１、平面控制测量概念在测区内选择一系列控制点，测定其平面位置的测量工作，叫做平面控制测量。

２、平面控制测量的任务在全国范围内或者较大的区域内建立平面控制网，精确测定控制点的平面位置，为各种比例尺地形测图、工程测量、研究地球的形状和大小等提供数据。

三、高程控制测量的概念及任务1、高程控制测量的概念确定一个测区内的各控制点的高程的测量工作，叫做高程控制测量。

2、高程控制测量的任务高程控制测量的任务是在全国范围内或者一定的区域内建立高程控制网，精确测定控制点的高程，为各种比例尺地形测图、工程测量、研究地球的形状和大小等提供数据。

四、国家控制网的概念、等级1、国家控制网的概念为使全国各地区能分批分期地进行测量工作，避免误差积累，以及保证所测地形图的精度均匀且能互相拼接，在全国范围内建立的统一的控制网，称为国家控制网。

工程测量ppt第八章大比例尺地形图测绘

方法
采用数据处理软件、图形编辑软件等工具进行整理和验收。
04 大比例尺地形图应用
CHAPTER
城市规划与建设
城市规划设计
大比例尺地形图是城市规划设计的基础资料，用于分析地形、地貌、水文等自然条件，合理规划城市布局和功能分区。
城市交通规划
大比例尺地形图提供详细的道路网和交通信息，有助于合理规划城市交通路线、交通枢纽和交通设施。
矿产资源环境保护
03
通过大比例尺地形图的分析，可以评估矿产资源开发对环境的
影响，制定相应的环境保护措施。
05 大比例尺地形图测绘案例分析
CHAPTER
案例一：城市规划中的地形图测绘
城市规划是实现城市可持续发展的重要手段，而地形图测绘则是城市规划的基础。在城市规划中，地形图测绘可以提供详细的地面高程、建筑物分布、道路交通等信息，为城市规划师制定合理的发展规划提供依据。
信息化测绘技术
信息化测绘技术是当前发展的主流方向，通过遥感、GIS等技术的应用，实现了地理信息的快速获取、处理和应用。
02 大比例尺地形图测绘技术
CHAPTER
ቤተ መጻሕፍቲ ባይዱ
传统测绘技术
平板仪测量法
利用平板仪和测图软件进行地形图测绘，精度较高，但受天气、地形等因素影响较大。
全站仪测量法
利用全站仪进行地形图测绘，精度高，操作简便，但需要大量人力和时间。
工程测量ppt第八章大比例尺地形图测绘
目录
CONTENTS
• 大比例尺地形图测绘概述 • 大比例尺地形图测绘技术 • 大比例尺地形图测绘流程 • 大比例尺地形图应用 • 大比例尺地形图测绘案例分析
01 大比例尺地形图测绘概述
CHAPTER

地籍测量(第八章,土地工程测量).

8.2.4 方向交会法 • 方向线交会法就是利用两条相互垂直的方
向线相交来定出放样点。
Chapter 8 Land Engineering Survey
Cadastral Survey
8.2.5 距离交会法计算测设数据
D1、D2、D3、D4
点位测设方法
Chapter 8 Land Engineering Survey
Chapter 8 Land Engineering Survey
Cadastral Survey
8.1.3 水平距离的测设钢尺测设法
• 一般方法
Chapter 8 Land Engineering Survey
Cadastral Survey
8.1.3 水平距离的测设
钢尺测设法
• 精确方法
Cadastral Survey
8.2.2 极坐标法
计算测设数据
• 计算αAB和αAP
AB
tan1
y AB xAB
tan1
yB xB
yA xA
• 计算AP与AB之间的夹角
AB AP
• 计算A、P间的水平距离
DAP (xP xA )2 ( yp yA )2
Cadastral Survey
8.3.1 圆曲线主点测设
• 经纬仪置于交点JD上，望远镜照准ZY方向，自交点沿此方向量切线长T＝87.48m，便定出曲线的起点ZY。然后将望远镜照准YZ方向，自交点沿此方向量切线长T＝87.48m，定出曲线终点YZ。以 0⁰00´00˝瞄准终点YZ，测设角度（180－α）/2，可得两切线的分角线方向，沿此方向自JD量外矢距E＝23.64m，便定出曲中点QZ。

工程测量学.第八章第四讲ppt课件

最新版整理ppt
5
二、竖直内高程贯通偏差的测定
用水准仪测出或直接量出贯通接合面上两端腰线点的高差，即为竖直面内高程贯通实际偏差。
用水准仪连测两端隧道中的已知高程点，其高程闭合差即为贯通点在竖直面内的贯通实际偏差。
最新版整理ppt
6
三、贯通偏差的调整
测定贯通隧道的实际偏差后，须对中线和腰线进行调整。
▪ 在灵敏部拖起状态下，启动陀螺马达，当其达到额定转速后，缓慢而均匀地下放灵敏部。光标线开始晃动表明灵敏部处于半脱状态，稍停几秒，待光标线稳定，再慢慢下放，直至灵敏部全脱。
▪ 若发现光标线晃动或摆动很快，则需使灵敏部返回半脱，重新慢慢下放，直至满足要求。，此时，就可以通过对光标线的观测来研究陀螺轴的摆动规律。
最新版整理ppt
26
最新版整理ppt
3
一、水平面内横向贯通偏差的测定
▪ （一）中线法 ▪ 隧道贯通后，用经纬仪将两端隧道的中线
延伸到贯通面上，量出两中线间的距离d，其大小即为贯通隧道在水平面内垂直于中线方向的横向实际贯通偏差。
最新版整理ppt
4
▪ （二）连测法
▪ 用经纬仪将贯通隧道两端的中线点连测，使其闭合，同时丈量某一端中线点到贯通相遇点的距离l，根据贯通中线方向的偏角，可计算出贯通点在垂直于隧道中线方向的横向贯通偏差。
简谐运动。零点观测即对灵敏部自由摆动过
程的观测，其目的是将观2 sinTD(tt0)
❖ 求出零位，从而求出零位对真北方向的影
响即零位改正最新版整理ppt 。
21
❖ 零位观测的过程是，在陀螺转子部转动的状态下，首先松开锁紧装置，缓慢放下灵敏部，然后观察目镜视场中光标线相对于分划板的摆动情况，可利用限幅机构使光标线的运动在目镜视场范围内。

测量与地图学基础知识全稿

绪论1.测绘的定义：研究地球的形状和大小，以及确定地面点（近地点、地下点等）相对位置的科学测绘的任务：1、测定：又名测绘，测定地球表面的地物和地貌的位置与高程，并用图的形式表达出来。

2、测设：又称放样，将工程设计在实地标定出来，作为施工的依据。

3、变形监测：测量学的分支：1、大地测量学：1 研究在地球表面大范围建立国家大地控制网，测定地球的形状与大小及其重力场的科学。

2 研究对象：地球表面一个较大的区域甚至整个地球，必须考虑地球的曲率。

3 基本任务：建立国家大地控制网，测定地球的形状、大小和研究地球的重力场理论、技术和方法。

2、地形测量学1 研究小地区地表各类地物形状和大小的科学2 研究对象：地球自然表面上一个区域，由于地球半径很大，可以把这块球面当作平面看待而不考虑其曲率。

3 基本任务：测绘地表面各类物体形状和大小。

3、摄影测量与遥感学1利用摄影象片来研究地表形状与大小的科学。

其任务与地形测量学相同，只是采用的方法不同。

4、工程测量学5、海洋大地测量和制图学新的地图产品形式数字高程模型DEM数字线划地图DLG数字栅格地图DRG数字正射影像DOM地图学概念 :地图学是地图制作的艺术、科学和技术，以及将地图作为科学文献和艺术作品的研究。

它概括了以上各种观点①着重强调了艺术；②强调了地图的制作；度地图的类型1、按地图信息存储形式分类：模拟地图、数字地图2、按内容分类：普通地图、专题地图3、按比例尺分类在我国地图学领域的习惯划分是：①比例尺≥1:10万的地图为大比例尺地图②1:10万>比例尺>1∶l00万的地图为中比例尺地图③比例尺≤l:100万的地图为小比例尺地图。

第一章测量与地图学基础知识第一节：地球的形状和大小一、地球自然表面地球真正的形状并不是一个完美的标准的圆球体，而是一个两极略扁的，赤道半径略长，北级略突出、南极略扁平，近于梨形的椭球体。

由于只有地球具有这种独特的形状，称之为地球体二、地球体的物理表面1.水准面：为了寻求一种规则的曲面来取代地球的自然表面，人们设想当海水在“完全”静止状态下，把它延伸到大陆内部，形成包围整个地球的连续闭合表面，它处处与铅垂线(重力方向)正交，这个静止的水面叫做水准面（处处与重力方向线垂直的连续曲面）2、大地水准面：设想处于完全静止的平均海水面向陆地和岛屿延伸所形成的闭合曲面是描述地球形状的一个重要物理参考面，也是海拔高程的起算面。

数字地形测量学课件第八章卫星定位系统

Hawaii：
夏威夷
注入站、监测站注入站、监测站注入站、监测站主控站、监测站监测站
作用：监测和控制卫星运行，编算卫星星历（导航电文），
保持系统时间。
7
数字地形测量学 —— 教学课件
7
§8.1 概述
用 GPS接收机：GPS接收机包括接收机主机、天线和电源，其主要功户能是接收GPS卫星发射的信号，获得必要的导航和定位信息，并经部初步数据处理而实现实时的导航与定位。分：导航型接收机: 手持式、车载、机载
《数字地形测量学》
第八章卫星定位系统
主讲老师：联系电话：电子邮件：
《数字地形测量学》编写小组
1
数字地形测量学 —— 教学课件
1
第八章卫星定位系统
§8.1 概述 §8.2 卫星定位基本原理与误差来源 §8.3 GPS静态定位 §8.4 GPS动态定位
2
数字地形测量学 —— 教学课件
2
§8.1 概述
GPS测量误差可分为三类：
与GPS卫星有关的误差
与GPS卫星信号传播有关的误差
与GPS接收机有关的误差
卫
相
相
电
对
星的
卫星
对论
卫位星中
离层
流层
星钟效天心延Biblioteka 延历误误差
应误
线偏差
迟误
迟误
多路径效应误
接接
相
收机观测
收机的钟
接位
收中
机心
天线
偏差
噪误
GPS定位原理示意图
12
数字地形测量学 —— 教学课件
12

[高等教育]测量学B 第八章施工测量的基本工作

第九章施工测量的基本工作
3.施工测量的主要特点：
➢ 与测图工作程序相反；
测定:地面
图纸
测设:图纸
地面
精度要求高工业建筑比民用高；高层建筑比底层
高等等 ➢与施工联系密切，贯穿施工的全过程； ➢施工现场干扰大。 ➢通视、交叉作业、点位保存
4.施工测量的原则
➢从整体到局部； ➢由高级到低级； ➢先控制后碎部。
6 . 0 5 m 0 6 0 . 0 2 m 0 3 0 . 0 m 0 0
Ⅰ yⅠa
Ⅳ
测设a点的测设数据（Ⅰ点与a点的纵横坐标之差）：
xⅠ axax 6 . 0 2 m 0 6 0 . 0 0 m 0 2 0 . 0 m 0 0 yⅠ ayay 5 . 0 3 m 0 5 0 . 0 0 m 0 3 0 . 0 m 0 0
a1.55m 6 Hi 46.23m 6 BM3
1
1.236m
0
b ±0.000
A
H344.68m 0
大地水准面
H04.500m 0
a.读BM点后视读数a ，求 b应=HBM +a –H设 b.上、下移动水准尺至前视读数为b应，沿尺底画线
2.高程传递法
待测设高差大，用钢尺代替水准尺。
A
大地水准面
B HB
测设方法有:
1、直角坐标法 3、距离交会法
2、极坐标法 4、角度交会法
一、直角坐标法
直角坐标法是根据直角坐标原理，利用纵横坐标之差，测设点的平面位置。
直角坐标法适用于施工控制网为建筑方格网或建筑基线的形式，且量距方便的建筑施工场地。
什么样的建筑施工场地适宜用直角坐标法测设点的平面位置？
x:700.00m

工程测量学.第八章第二讲

通过平峒、斜井的联系测量可由导线测量、水准测量、三角高程测量由地面洞口直接联测到地下完成。竖井联系测量分为平面联系测量和高程联系测量，其中传递坐标和方位角的联系测量称为平面联系测量，亦称为竖井的定向测量；传递高程的联系测量称为高程联系测量，简称导入高程。
地下导线起算边的坐标方位角误差将使地下导线各边的方位角偏转同一个误差值，由此引起的导线各点的点位误差将随着导线伸长而增大。设导线终点为K，起算边的坐标方位角误差为m0，引起k点的位置中误差为：
第八章地下工程施工测量
测绘教研室
第八章地下工程施工测量
§8-1.概述 1.概述 2.地面控制测量 §8-2.地面控制测量 3.地下控制测量 §8-3.地下控制测量 4.联系测量 §8-4.联系测量 5.贯通测量误差预计 §8-5.贯通测量误差预计 6.地下工程施工测量与竣工测量 §8-6.地下工程施工测量与竣工测量 7.隧道贯通后实际偏差的测定与调整 §8-7.隧道贯通后实际偏差的测定与调整 8.陀螺经纬仪 §8-8.陀螺经纬仪
三、两井定向
（一）两井定向测量方法当两相邻竖井间开挖的隧道在地下已贯通，就具备条件采用两井定向。两井定向是在连个竖井内各悬挂一根吊两井定向锤线，在地面和地下用导线将它们连接起来，从而把地面坐标系统中的平面坐标和方向传递到地下。
两井定向的外业测量也包括投点、地面和地下连接测量两个部分工作。与一井定向相比，两井定向时每个竖井中只悬挂一根吊锤线，这就使投点工作更为方便且缩短了占用井筒的时间，有条件时吊锤线可挂在靠近井壁的设备管道之间，使竖井能照常进行生产。由于两吊锤线间的距离大大增加了，从而使投向误差显著减少，有利于提高地下导线定向的精度。
§8-4.联系测量 4.联系测量

测量学第八章

7-2 地貌与等高线一、等高线原理等高线，就是地面上高程相等的各相邻点所连成的闭合曲线，也就是水平面(严格来说应是水准面)与地面相截所形成的闭合曲线。我们日常见到的池塘或蓄水库的水面与岸边的交线，就是一条等高线。
二、等高距和等高线平距相邻等高线间的高差，称为等高距(或称等高线间隔)。相邻等高线在水平面上的垂直距离，称为等高线平距。《规范》规定，在一个测区内只能采用一种等高距。用等高线表示地貌时，对于等高距的选择，具有重要意义。因此，在选择等高距时，应结合图的用途、比例尺以及测区地形坡度的大小等多种因素综合考虑。
五、等高线的种类 1 首曲线：按规定的基本等高距测绘的等高线称为首曲线 2 计曲线：为了用图方便，每隔四级首曲线描绘一根较粗的等高线，称为计曲线(或加粗等高线)。地形图上只有计曲线注记高程，首曲线上不注记高程。 3 间曲线：当首曲线不能详细表示地貌特征时，则需在首曲线间加绘间曲线。其等高距为基本等高距的1/2，故也称半距等高线，一般用长虚线表示 4 助曲线：如采用了间曲线仍不能表示较小的地貌特征时，则应当在首曲线和间曲线间加绘助曲线。其等高距为基本等高距的1/4，一般用短虚线表示。
(一) 地物符号 1 比例符号将地面上实物的轮廓，按测图比例尺缩小，然后绘制在图上的符号称为比例符号，又称轮廓符号。 2 非比例符号当地物的轮廓很小，以致于不能按照测图比例尺缩小，但这些地物又很重要，不能舍掉时，则需按统一规定的符号描绘在图上，这种符号称为非比例符号。非比例符号在地形图上的位置，必须与实物位置一致，应该规定符号的定位点。 3 线状符号凡是长度能依比例，而宽度不能缩绘的狭长地物符号，称为线状符号或半比例符号。这种符号的长度依真实情况测定，而其宽度和符号样式有专门规定。
