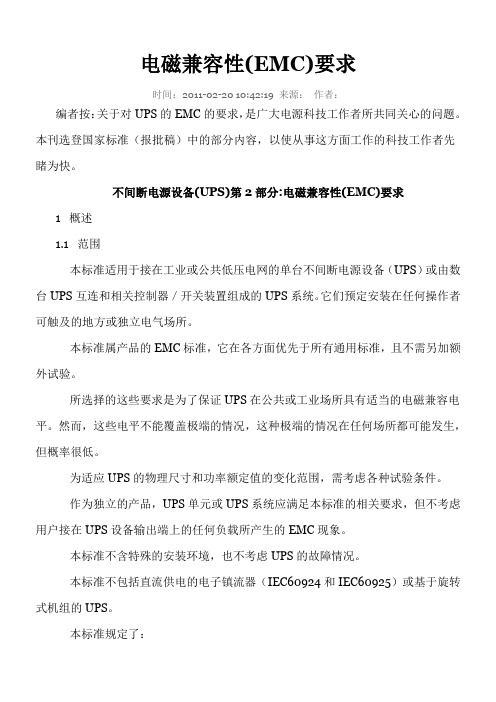

电磁兼容性(EMC)要求时间:2011-02-20 10:42:19 来源:作者:编者按:关于对UPS的EMC的要求,是广大电源科技工作者所共同关心的问题。

本刊选登国家标准(报批稿)中的部分内容,以使从事这方面工作的科技工作者先睹为快。

不间断电源设备(UPS)第2部分:电磁兼容性(EMC)要求1 概述1.1 范围本标准适用于接在工业或公共低压电网的单台不间断电源设备(UPS)或由数台UPS互连和相关控制器/开关装置组成的UPS系统。

它们预定安装在任何操作者可触及的地方或独立电气场所。

本标准属产品的EMC标准,它在各方面优先于所有通用标准,且不需另加额外试验。

所选择的这些要求是为了保证UPS在公共或工业场所具有适当的电磁兼容电平。

然而,这些电平不能覆盖极端的情况,这种极端的情况在任何场所都可能发生,但概率很低。

为适应UPS的物理尺寸和功率额定值的变化范围,需考虑各种试验条件。

作为独立的产品,UPS单元或UPS系统应满足本标准的相关要求,但不考虑用户接在UPS设备输出端上的任何负载所产生的EMC现象。

本标准不含特殊的安装环境,也不考虑UPS的故障情况。

本标准不包括直流供电的电子镇流器(IEC60924和IEC60925)或基于旋转式机组的UPS。

本标准规定了:——EMC要求;——试验方法;——最低性能的电平。

1.2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本标准。

GB1002 家庭和类似用途的单相插头插座GB/T4365 电磁兼容术语〔idtIEC60050(161):1997〕GB/T6113.1 无线电干扰和抗扰度测量设备规范(eqvCISPER16-1:1993)GB/T7260.3 不间断电源设备(UPS)第3部分:确定性能的方法和试验要求(MODIEC62040-3:1999)GB9254 信息技术设备的无线电骚扰限值和测量方法(idtCISPR22:1997)GB17625.1 低压电气及电子设备发出的谐波电流限值(设备每相输入电流≤16A)(idtIEC61000-3-2:1998)GB17625.2 电磁兼容限值对额定电流不大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制(idt IEC61000-3-3:1994)GB/T17626.1 电磁兼容试验和测量技术抗扰度试验总论(idt IEC61000-4-1:1992)GB/T17626.2 电磁兼容试验和测量技术静电放电抗扰度试验(idtIEC61000-4-2:1995)GB/T17626.3 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验(idt IEC61000-4-3:1995)GB/T17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验(idt IEC61000-4-4:1995)GB/T17626.5 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验(idtIEC61000-4-5:1995)GB/T17626.11电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验(idt IEC61000-4-11:1994)IEC61000-2-2:1990电磁兼容(EMC)第2部分:环境第2分部分:低压供电系统中低频传导骚扰及电网传输信号的电磁兼容1.3 定义本标准除采用GB/T4365中规定的定义外,还补充下列定义。

电磁兼容的技巧和方法

电磁兼容的技巧和方法

电磁兼容的技巧和方法电磁兼容(Electromagnetic Compatibility,简称EMC)是指不同电子设备之间或者同一电子设备中各个电磁部件之间互不干扰的能力。

在今天的电子设备密集且高度互联的环境中,电磁兼容的重要性愈发凸显。

为了确保各种设备能够良好地工作并相互配合,人们需要采取一些技巧和方法来提高电磁兼容性。

以下是一些常见的电磁兼容的技巧和方法:1. 设备设计方面- 合理的电磁屏蔽设计:在电子设备设计过程中,应考虑采取合理的电磁屏蔽措施,如金属外壳、屏蔽罩等,以降低电磁辐射和抗电磁干扰的能力。

- 可控的接地设计:合理的接地设计可以提高电磁兼容性。

例如,应将设备的数字地、模拟地和功率地分离,减少接地回路的磁耦合。

- 合理的布线设计:电子设备内部的布线应考虑电磁兼容性,减少传导和辐射干扰。

例如,尽量减少回路的交叉和环结构,降低电磁辐射。

- 合适的滤波器:适当使用滤波器可以降低电源线和信号线上的噪声。

如电源线上的电磁滤波器和信号线上的滤波电容等。

2. 电磁测试方面- 辐射测试:辐射测试可以通过测量设备发出的电磁辐射强度来评估电磁兼容性。

常见的测试方法包括室内测量、室外测量、半吋/全吋天线测量等。

- 传导测试:传导测试可以通过测量设备对外界电磁干扰的抵抗能力来评估电磁兼容性。

常见的测试方法包括辐射干扰电压测试、电源线耦合测试、传导耦合测试等。

3. 电磁兼容性解决方案- 使用屏蔽材料:在电子设备设计中采用屏蔽罩、金属箱体等屏蔽材料可以有效阻隔电磁辐射和抗电磁干扰。

- 使用滤波器:合适地使用电源滤波器可以降低电源线上的噪声,提高设备的电磁兼容性。

- 合适的接地:合理的接地可以减少接地回路的耦合,降低电磁干扰的影响。

- 电磁兼容性测试:定期进行电磁兼容性测试可以及时发现问题并采取相应措施,确保设备的良好工作。

4. 法规标准方面- 合规标准遵循:电子设备的设计和生产应符合国家和地区的相关法规标准,并通过相应的合规测试来证明设备的电磁兼容性。

UPS不间断电源如何测试

UPS不间断电源如何测试

UPS不间断电源如何测试UPS(不间断电源)是一种为保护计算机、网络设备等电子设备提供稳定电力的设备。

它能在电网停电或电压波动时提供备用电源,以避免设备损坏或数据丢失。

然而,UPS作为一种电力设备,也需要定期测试和维护,以确保其性能和可靠性。

本文将介绍UPS的测试方法及步骤。

首先,我们需要了解UPS的主要部件。

UPS由输入端、输出端、电池组和控制器组成。

输入端接入电网电源,输出端连接设备,电池组储存备用电源,控制器负责监测电压、电流和电池状态等。

测试UPS的第一步是进行静态测试,也称为功能测试。

静态测试可以检测UPS的基本功能和输出质量。

在进行静态测试之前,需要确认UPS与电网连接良好,并接通主机设备。

静态测试的步骤如下:1.打开UPS的输入端开关,接通电网电源,并确保输出端开关关闭。

2.监测UPS的显示屏或面板,在正常情况下,它应显示UPS的输入电压、输出电压和电流等参数。

3.打开输出端开关,确保UPS能够正常地提供电力给主机设备。

4.通过主机设备的电源指示灯或其他设备运行状态指示器,确认UPS 是否成功保持设备工作。

在执行静态测试时,除了检测UPS的输出质量,我们还应注意UPS的响应时间。

UPS应能在电网中断后的毫秒级时间内切换到备用电源并继续供电主机设备。

如果UPS的切换时间超过了毫秒级的标准,可能需要对其进行维修或更换部件。

静态测试完成后,我们可以进行更严谨的动态测试,以测试UPS在电力故障时的响应能力和持续供电时间。

动态测试的步骤如下:1.断开UPS的输入端,模拟电网停电的情况。

2.监测UPS的显示屏或面板,并记录切换到备用电源的时间。

3.运行主机设备,并记录UPS供电时间。

4.在UPS供电时间结束后,检查主机设备的关闭过程,确保其能够正常关机或自动保存数据。

5.再次接通电网电源,UPS应自动切换回正常供电状态。

在动态测试时,需要注意的是UPS的持续供电时间。

通常,UPS会根据设备的功耗和电池组的容量来计算持续供电时间。

《通信用不间断电源UPS》(YD-T 1095-2000)

《通信用不间断电源UPS》(YD-T 1095-2000)

中华人民共和国通信行业标准通信用不间断电源——UPSUninterruptible Power Systems for Communications (中华人民共和国信息产业部2001年1月2日发布2001年5月实施)目次前言1、范围2、引用标准3、定义4、要求5、试验方法6、检测规则7、标志、包装、运输、储存附录A 非线性负载前言随着我国近年来通信技术的飞速发展,各种通信设备和系统对不间断电源的供电质量提出了更高要求,为此我们本着完善、实用的原则制定《通信用不间断电源——UPS》行业标准,本标准的制定同时起到了规范UPS市场,促进与指导企业UPS产品质量的作用。

结合我国电网环境和使用要求,本标准将电气性能指标划分为三类,各类指标的划分与GB/T 12707《工业产品质量分等导则》无关,而是按实际使用范围和各种型式产品的具体要求进行制定的。

本标准制定的三类电气性能指标,可能会交叉地出现在同一台UPS产品中,这样有助于用户对UPS综合评价并根据实际使用条件和负载的需求选用。

本标准由信息产业部电信研究院提出归口本标准负责起草单位:信息产业部邮电工业标准化研究所东莞市塘厦泰兴电子器材厂苏州艾佩思不间断电源有限公司上海中达斯米克电器电子有限公司深圳市华为电器技术有限公司本标准主要起草人:熊兰英、张广明、吕世书、李崇建、李希才、曾卫国。

第一章范围本标准规定了通信用不间断电源——UPS的技术要求、试验方法、检测规则和标志、包装、运输贮存。

本标准适用于各类通信用静止型不间断电源。

第二章引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。

本标准出版时,所示版本均为有效。

所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 2423.1-1989电工电子产品基本环境试验规程试验A:低温试验方法GB/T 2423.2-1989电工电子产品基本环境试验规程试验B:高温试验方法GB/T 2423.9-1989电工电子产品基本环境试验规程试验Cb:设备用恒定湿热试验方法GB/T 2829-1987周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)GB/T 3859.2-1993半导体变流器应用导则GB/T 3873-1983通讯设备产品包装通用技术条件GB/T 14715-93信息技术设备用不间断电源通用技术条件YD/T 983-1998通信电源设备电磁兼容性限值及测量方法YD/T 944-1998通信电源设备防雷技术要求和测量方法YD/T 282-****通信设备可靠性通用试验方法第三章定义3.1 输出动态响应恢复时间在输出电压为额定值,输出为线性负载,输出电流由零至额定电流或由额定电流至零突变时,输出电压恢复到输出稳压精度范围内所需的时间。

电磁兼容传导辐射EMI测试标准及测试方法介绍

电磁兼容传导辐射EMI测试标准及测试方法介绍
工业过程测量和控制装置的电磁兼容性,静 IEC 801-2 电放电要求
编号 GB/T 13926.3 GB/T 13926.4 GB/T 14431 GB4343 GB 9254
名称
对应国际标准
工业过程测量和控制装置的电磁兼容性,辐射电 IEC 801-3 磁场要求
工业过程测量和控制装置的电磁兼容性,电快速 IEC 801-4 瞬变脉冲群要求
名称 电磁兼容基本术语和定义应用与解释
对应国际标准 IEC61000-1-1
抗扰性测试综述
IEC61000-4-1
静电放电抗扰性试验
IEC61000-4-2
辐射(射频)电磁场抗扰性试验
IEC61000-4-3
快速瞬变电脉冲群抗扰性试验
IEC61000-4-4
浪涌(冲击)抗扰性试验
IEC61000-4-5
电波暗室
Ground Plane
辐射发射试验测试方法
装置:EMI测试接收机、测试天线、转台/天线杆定位控制器等。 对于常见的台式设备,测量时将其置于80CM高的非金属转台 上,测试天线的测试基准点与被测设备的假想辐射中心(一般 也是其几何中心)的水平距离即测试距离为3M。 在测试过程中,转台在0~360°范围内旋转,而测试天线在 1~4M(水平极化)和2~4M(垂直极化)范围内升降,并分 别在天线水平极化和垂直极化状态下进行,以获得最大骚扰值。
辐射发射试验(参照CISPR 22 、 GB9254-2008)
用途: 用于考察被测设备通过机壳和各个端口对空间其它设备的 发射干扰
考察对象: 整机 考察频段: 30 – 1000 MHz
辐射发射测试场地
辐射骚扰场强在开阔场上或电波暗室中进行,测量距离为3m、5m或 10m 。(一般按3m测试,下述内容按3m测试描述)

电磁兼容测试标准和要求

横电波室性能测试方法
GJB3405-98
20-1000MHZ屏蔽室场分布测试方法
GJB2926-97
电磁兼容性测试实验室认可要求
GJB2080-94
接收点场强的一般测量方法
GJB5313-2004
电磁辐射暴露限值和测量方法
GJB870-90
军用电子设备方舱通用规范
GJB786-89
预防电磁场对军械危害的一般方法
RTCA/DO-160
Environmental Testing环境实验
RTCA/DO-160-Section16
Power Input电源输入
RTCA/DO-160-Section17
Voltage Spike电压尖峰
RTCA/DO-160-Section18
AF Conducted Susceptibility AF传导敏感度
频率变化测试
IEC 61000-4-29
直流电压跌落和暂降测试
GB/T17799.1-99
IEC61000-6-1:1997
电磁兼容通用标准居住、商业和轻工业环境中的抗扰度试验
GB/T17799.2-2003
IEC61000-6-2:1999
电磁兼容通用标准工业环境中的抗扰度试验
GB/T17799.3-2001
GB/T 17626.7-98
IEC61000-4-7:1991
电磁兼容试验和测量技术射供电系统及所连设备谐波、谐间波的测量和测量仪器导则
GB/T 17626.8-98
IEC61000-4-8:1993
电磁兼容试验和测量技术工频磁场抗扰度试验
GB/T 17626.9-98
IEC61000-4-9:1993

电磁兼容试验和测量技术

电磁兼容试验和测量技术电磁兼容试验和测量技术是现代电子设备开发和应用中不可或缺的重要环节。

随着电子设备的广泛应用,电磁兼容性问题也日益突出,因此对电磁兼容性进行试验和测量显得尤为重要。

本文将对电磁兼容试验和测量技术进行详细介绍。

一、电磁兼容性概述电磁兼容性是指在特定的电磁环境下,各种电子设备能够在相互之间以及与环境中的其他电子设备之间正常工作,而不产生不可接受的电磁干扰。

在现代社会中,电子设备越来越多,各种设备之间相互干扰的问题也日益突出。

电磁兼容试验和测量技术的目的就是为了确保各种电子设备在不同的电磁环境下能够正常工作,而不会相互干扰。

二、电磁兼容试验技术1. 辐射发射试验:辐射发射试验是指对电子设备所产生的电磁辐射进行测试。

通过在特定的频率范围内对设备进行发射试验,可以评估设备对周围环境的电磁辐射程度。

常用的试验方法包括开路辐射试验和传导辐射试验。

2. 抗干扰能力试验:抗干扰能力试验是指对电子设备在外界电磁干扰下的抗干扰能力进行测试。

通过模拟外界电磁干扰,如电磁波、电磁脉冲等,对设备进行试验,评估设备的抗干扰能力。

常用的试验方法包括抗辐射干扰试验和抗传导干扰试验。

3. 静电放电试验:静电放电试验是指对设备在静电放电干扰下的抗干扰能力进行测试。

通过模拟人体静电放电,对设备进行试验,评估设备的抗静电放电能力。

常用的试验方法包括人体模拟静电放电试验和机器模拟静电放电试验。

三、电磁兼容测量技术1. 辐射发射测量:辐射发射测量是指对电子设备产生的电磁辐射进行测量。

通过使用频谱分析仪、天线等测量设备,对设备在特定频率范围内的辐射进行测量,并评估辐射的强度和频率分布。

2. 抗干扰能力测量:抗干扰能力测量是指对电子设备在外界电磁干扰下的抗干扰能力进行测量。

通过使用信号发生器、功率放大器等测量设备,模拟外界电磁干扰,对设备的工作状态和性能进行测量,并评估设备的抗干扰能力。

3. 静电放电测量:静电放电测量是指对设备在静电放电干扰下的抗干扰能力进行测量。

电磁兼容测试过程

电磁兼容测试过程电磁兼容测试是指在电子设备的设计和制造过程中,通过检测设备的电磁兼容性能,以保证设备在不同的电磁环境下能够正常工作,并且不会对周围环境产生干扰。

下面是电磁兼容测试过程的详细介绍:一、测试前准备1.确定测试标准:根据设备的使用环境和国家相关标准,选择相应的测试标准。

2.确定测试仪器:根据测试标准要求和设备特性,选择合适的测试仪器。

3.搭建测试环境:根据测试标准要求和设备特性,搭建符合要求的测试环境。

例如,在静电放电(ESD)测试中需要使用金属地板、接地线等设施来保证实验室内没有静电积累。

二、进行测试1.辐射干扰测试:将被测设备放置在辐射源附近,通过测量被测设备受到的辐射干扰水平来判断其抗干扰能力。

2.传导干扰测试:将被测设备与传导源相连,通过测量传导源向被测设备传输信号时产生的干扰水平来判断其抗干扰能力。

3.静电放电测试:通过模拟人体静电放电,测试被测设备是否会受到损坏或干扰。

4.浪涌测试:通过模拟设备在电源线路中遭受瞬间高压脉冲,测试被测设备是否会受到损坏或干扰。

5.快速变化脉冲测试:通过模拟雷击等快速变化脉冲,测试被测设备是否会受到损坏或干扰。

三、数据分析和处理1.将测试结果与标准进行对比分析,判断被测设备是否符合标准要求。

2.对于未达标的情况,进行原因分析并采取相应措施进行改进或修正。

3.对于达标的情况,可进行后续的性能优化和可靠性验证等工作。

四、测试报告编制1.根据相关标准和要求,编制详细的测试报告,并注明测试环境、仪器型号、测试方法等信息。

2.在报告中详细说明被测设备的抗干扰能力情况,并提出针对性建议和改进意见。

电磁兼容测量中不确定度的评定指南

电磁兼容测量中不确定度的评定指南大家好,我今天要和大家聊聊电磁兼容测量中不确定度的评定指南。

我们要知道什么是电磁兼容测量,简单来说,就是用来检测一个设备是否符合电磁兼容性标准的一种测试方法。

而不确定度呢,就是我们在进行这种测试时,由于各种原因导致的测量结果与真实值之间的差异。

那么,如何评定这种不确定度呢?下面我将从三个方面给大家详细介绍。

一、测量设备的校准和误差来源在进行电磁兼容测量之前,我们需要对测量设备进行校准,确保其测量结果的准确性。

而误差来源呢,主要包括以下几个方面:仪器本身的误差、环境因素的影响以及操作人员的技术水平等。

我们需要通过对这些误差来源的分析,找出影响不确定度的主要因素,从而采取相应的措施来减小误差。

二、不确定度的评定方法目前,常用的不确定度评定方法主要有三种:统计法、数学模型法和专家评估法。

其中,统计法是最常用的一种方法,它主要通过对测量数据的统计分析,计算出不确定度的大小。

数学模型法则是基于一些物理原理建立的数学模型,通过求解模型中的参数来确定不确定度。

而专家评估法则是请具有丰富经验的专家对测量结果进行评价,从而得出不确定度的大小。

三、不确定度的应用在实际应用中,我们会根据不确定度的大小来判断一个设备是否符合电磁兼容性标准。

如果不确定度较小,说明设备的性能较好;反之,如果不确定度较大,则说明设备的性能可能存在问题。

我们还可以通过对不同设备之间的不确定度进行比较,来判断哪个设备的性能更优。

电磁兼容测量中不确定度的评定是一个非常重要的工作,它关系到设备的质量和安全。

因此,我们在进行这种测量时,一定要严格按照规定的步骤和方法来进行,确保测量结果的准确性和可靠性。

好了,今天的分享就到这里了,希望大家对电磁兼容测量中不确定度的评定有了更深入的了解。

谢谢大家!。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

不间断电源设备电磁兼容检测方案
不间断电源设备(UPS)作为一种高品质电源,被广泛应用于各个对电网可靠性要求
较高的行业中。随着工业用电源技术的不断发展,对UPS电磁兼容(EMC-
Electromagnetic CompaTIbility)性能及其检测技术也提出了更高的要求。本文结
合UPS的EMC检测相关的国际国内标准,系统地介绍UPS的电磁干扰(EMI-
ElectromagneTIc Interference)和电磁敏感度(EMS-ElectromagneTIc
SuscepTIbility)的测试要求,并给出有效的解决方案。

引言
不间断电源设备(UPS)是一种恒频、稳压、纯净、不间断的高品质电源,随着现代
信息技术的高速发展,它的重要性越来越明显,尤其是在电信、银行、电力、交通、
金融以及国防等对电网的可靠性要求较高的行业。UPS是个特殊的设备,既是电网的
负载,又要给负载提供电源,其电磁兼容(EMC-Electromagnetic Compatibility)
性能既要保证它不对电网造成电磁污染,又要保证它提供给负载的是一个稳定可靠的
电源。因此,综合地从UPS的电磁干扰(EMI-Electromagnetic Interference)和电
磁敏感度(EMS-Electromagnetic Susceptibility)角度进行电磁兼容特性的测试和
评价显得至关重要。

针对UPS产品的特点,UPS的电磁兼容主要包含电源的输入及输出传导干扰、电源的
辐射干扰和UPS的抗干扰特性。目前UPS的EMC要求的专用标准为GB 7260.2-
2009/IEC 62040-2:2005 [1]。另外根据测试项目的不同需参照对应的标准,各标
准中规定了各个频段各种类型电气电子设备的骚扰发射限值和抗扰性要求、明确了相
应的试验方法及测量用仪器设备要求。

1、UPS的EMC检测方案
UPS的EMC性能包括EMI和EMS,EMI要求UPS在正常运行过程中对所在环境及其它
事物(包括设备和系统)产生的电磁干扰不能超过一定限值;EMS特性要求UPS系统
本身在电磁骚扰情况下运行性能要稳定,如具有抗雷击、静电、振铃波等干扰的能
力。对于不同的EMC特性,标准的测试要求不同,须选择专业的测试方案进行测试,
具体测试项目参见表1。

表1、UPS的EMC测试项目
2、UPS的EMC性能测试说明
以下仅举几个对UPS较为典型的EMC性能测试加以说明。
辐射骚扰检测
UPS中有变压器、电感、开关管、整流管等非线性器件,由于寄生电容的影响很容易
形成共模电流。闭合的电流回路会产生磁场,同时又会伴随辐射电场。UPS作为一个
干扰源,工作过程中会向周围空间发射辐射骚扰,UPS中的辐射骚扰会影响周边一些
高灵敏度的电器正常工作。辐射骚扰试验就是用来评估其辐射骚扰程度。根据GB
7260.2-2009/IEC 62040-2:2005[1]等UPS专用标准要求以及GB 4824-
2004/CISPR11:2003[2]等基础标准,需在30MHz-1GHz频率范围内测量UPS空间
辐射的电场分量。图1(左)和图1(右)分别为典型的UPS辐射发射测量原理和包括
电波暗室在内的测量系统,在相关标准要求基础上,该系统频率测量范围已拓宽至
3GHz,以满足更高的测试需求。

图1、UPS辐射发射测量原理图(左)和测量系统(右)
电源端子传导骚扰检测
UPS工作时除了通过空间对周围环境产生辐射骚扰,还会通过电源线向电网产生骚
扰。若UPS电源端子存在高幅值的传导骚扰,极可能导致同一电网的计算机等信息技
术设备受到干扰,导致信息设备数据丢失等问题。GB 7260.2-2009/IEC 62040-
2:2005[1]和GB/T6113.201-2008/CISPR 16-2-1:2003[3]等标准对UPS沿着电
源线向电网发射的骚扰电压的限值和测量方法做出了明确要求。图2为杭州远方公司
根据标准要求设计的测量用系统,测量在屏蔽室内进行,系统主要由人工电源网络和
EMI接收机组成,测量频率范围达到10Hz-30MHz,覆盖了标准要求的150kHz-
30MHz。

图2、UPS电源端子传导骚扰测量系统
辐射抗扰度检测
电磁辐射现象无所不在,如无线电台、移动无线电发射机及各种工业电磁辐射源,甚
至荧光灯具在工作时都会产生电磁辐射。这些辐射将对工作中的UPS产生影响,严重
时将导致UPS出现故障或性能受损。电磁场辐射抗扰度试验就是用来评估受试设备对
来自空间的辐射电磁场抗扰度,GB/T 17626.3-2006/IEC61000-4-3:2006[4]和
GB 7260.2-2009/IEC 62040-2:2005[1]等标准明确UPS对周围辐射干扰最低抗扰
度要求、测试方法和设备要求。图3(左)和图3(右)分别为典型的辐射抗扰度测量
原理和测试用系统,可完全满足上述基础标准和UPS专用标准的测试要求。

图3、UPS辐射抗扰度测试原理图(左)和测试系统(右)
静电放电抗扰度检测
静电放电试验模拟了操作人员直接触摸UPS时对设备的放电以及放电对设备工作的影
响,或操作人员在触摸邻近设备时对所关心设备的影响。累计的静电电荷会产生高达
几千伏的电压,一方面会引起UPS中半导体等器件的损坏,造成设备永久性失效,也
会引起UPS近场电磁场变化,造成设备的误动作。图4为杭州远方公司根据GB/T
17626.2-2006/IEC61000-4-2:2008[5]和GB 7260.2-2009/IEC 62040-
2:2005[1]等标准要求设计的EMS61000-2A UPS静电放电测试系统,最高静电电
压可达30kV,涵盖标准4kV接触放电、8kV空气放电测试要求。
图4、UPS静电放电分析测试系统
浪涌(冲击)抗扰度试验
UPS除了作为骚扰源外还可以起到隔离作用,可以将瞬间间断、电压波动等电网干扰
阻挡在负载之前,不仅可以使负载对电网不产生干扰又可以使电网中的干扰不影响负
载,从而起到良好的隔离作用。自然界的雷击、电源系统切换、设备接地网或接地系
统间的短路等都可能会对该环境下UPS形成浪涌冲击,若UPS不具备良好的浪涌(冲
击)抗扰度不但不能起到隔离作用严重时还会导致设备失灵和损伤。因此GB/T
17626.5-2008/IEC 61000-4-5:2005[6]和GB 7260.2-2009/IEC 62040-
2:2005[1]等标准对UPS的抗浪涌冲击性能检测和评估作出了明确规定。UPS雷击
浪涌测试用系统如图5所示,系统主要设备为杭州远方公司EMS61000-5G全自动多功
能雷击浪涌发生器,它在受试设备供电电源上耦合一个浪涌尖峰,最高值可达
15kV,浪涌电压的波前时间和半峰值时间为1.2μs/50μs,为浪涌抗扰度性能测试提
供一个准确、理想的依据。
图5、UPS雷击浪涌测试系统
3、小结
随着UPS技术的不断发展,对其EMC测试的标准也日趋完善,相应的测试设备也亦发
展成熟。UPS厂商应按照产品特点,根据国际国内标准的发展要求,选择相应的检测
方案对UPS的特性进行全面表征和评价,这不仅可以提高UPS整体质量,还有利于进
一步规范UPS产品的发展。

参考文献:
[1] GB 7260.2-2009/IEC 62040-2:2005, 不间断电源设备(UPS) 第2部分:电磁兼
容性(EMC)要求, 2009.
[2] GB 4824-2004/CISPR11:2003, 工业、科学和医疗(ISM)射频设备电磁骚扰特性
限值和测量方法, 2004.
[3] GB/T 6113.201-2008/CISPR16-2-1:2003, 无线电骚扰和抗扰度测量设备和测量方
法规范 第2-1部分:无线电骚扰和抗扰度测量方法 传导骚扰测量, 2008.
[4] GB/T 17626.3-2006/IEC 61000-4-3:2006, 电磁兼容 试验和测量技术 第3 部分:
射频电磁场辐射抗扰度试验, 2006.
[5] GB/T 17626.2-2006/IEC61000-4-2:2008, 电磁兼容 实验和测量技术 静电放电抗
扰度试验, 2006.
[6] GB/T 17626.5-2008/IEC 61000-4-5:2005, 电磁兼容 试验和测量技术 浪涌(冲
击)抗扰度试验, 2008.

相关文档
最新文档
