不锈钢抛光液配方
抛光液配方
抛光液配方抛光液是一种常用的表面处理材料，广泛应用于金属、塑料、陶瓷等材料的抛光和修复过程中。
它能够有效去除表面的污垢、氧化物和微小瑕疵，使物体表面恢复光滑、亮丽的外观。
下面将介绍一种常见的抛光液配方，以供参考。
配方成分：1. 研磨剂：主要负责表面瑕疵的去除。
常用的研磨剂有氧化铝、二氧化硅、碳化硅等。
根据不同材料的特性和抛光要求，可以选择不同粒度和形状的研磨剂。
2. 悬浮剂：用于稳定研磨剂的分散状态，使其均匀悬浮在液体中。
常见的悬浮剂有聚合物、表面活性剂等。
3. 溶剂：用于调整抛光液的黏度和挥发性。
常用的溶剂有水、醇类、醚类等。
根据需要，可以选择不同种类和比例的溶剂。
4. 增稠剂：用于增加抛光液的黏度，以提高其附着性和作用时间。
常用的增稠剂有胶体、天然树胶等。
5. 稳定剂：用于防止抛光液在储存和使用过程中发生分层、沉淀或变质。
常用的稳定剂有防腐剂、抗氧化剂等。
6. pH调节剂：用于调节抛光液的酸碱度，以适应不同材料的抛光需求。
常见的pH调节剂有酸类和碱类。
7. 着色剂：用于给抛光液增色，使其更易于辨识和使用。
常用的着色剂有有机染料、颜料等。
以上是一种常见的抛光液配方的基本成分，通过合理的配比和调整，可以制备出适用于不同材料和场景的抛光液。
当然，具体的配方还需要根据实际需求和材料特性进行调整和优化。
总结：抛光液配方的选择和调整对于抛光效果至关重要。
合理的配方可以提高抛光液的效率和稳定性，使其在表面处理过程中发挥最佳的作用。
同时，在使用抛光液时，也要注意安全操作，避免对人体和环境造成伤害。

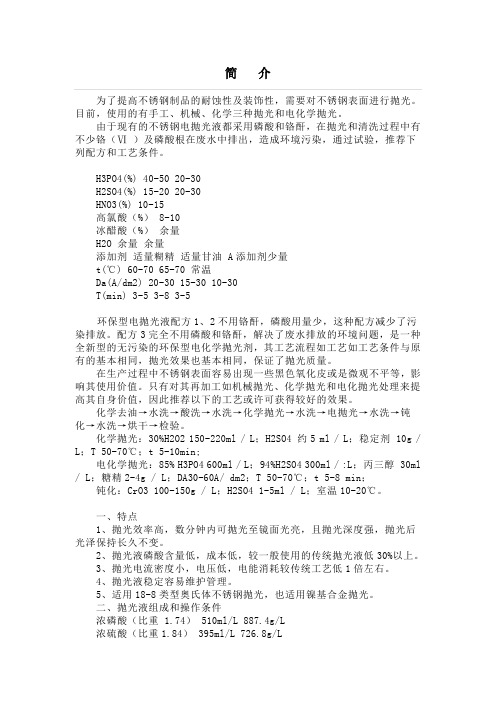

电抛简介
为了提高不锈钢制品的耐蚀性及装饰性，需要对不锈钢表面进行抛光。
目前，使用的有手工、机械、化学三种抛光和电化学抛光。
由于现有的不锈钢电抛光液都采用磷酸和铬酐，在抛光和清洗过程中有不少铬（Ⅵ ）及磷酸根在废水中排出，造成环境污染，通过试验，推荐下列配方和工艺条件。
H3PO4(%) 40-50 20-30H2SO4(%) 15-20 20-30HNO3(%) 10-15高氯酸（%） 8-10冰醋酸（%）余量H2O 余量余量添加剂适量糊精适量甘油 A添加剂少量t(℃) 60-70 65-70 常温Da(A/dm2) 20-30 15-30 10-30T(min) 3-5 3-8 3-5环保型电抛光液配方1、2不用铬酐，磷酸用量少，这种配方减少了污染排放。
配方3完全不用磷酸和铬酐，解决了废水排放的环境问题，是一种全新型的无污染的环保型电化学抛光剂，其工艺流程如工艺如工艺条件与原有的基本相同，抛光效果也基本相同，保证了抛光质量。
在生产过程中不锈钢表面容易出现一些黑色氧化皮或是微观不平等，影响其使用价值。
只有对其再加工如机械抛光、化学抛光和电化抛光处理来提高其自身价值，因此推荐以下的工艺或许可获得较好的效果。
化学去油→水洗→酸洗→水洗→化学抛光→水洗→电抛光→水洗→钝化→水洗→烘干→检验。
化学抛光：30%H2O2 150-220ml / L；H2SO4 约5 ml / L；稳定剂 10g / L；T 50-70℃；t 5-10min;电化学抛光：85% H3PO4 600ml / L；94%H2SO4 300ml / :L；丙三醇 30ml / L；糖精2-4g / L；DA30-60A/ dm2；T 50-70℃；t 5-8 min；钝化：CrO3 100-150g / L；H2SO4 1-5ml / L；室温10-20℃。
一、特点1、抛光效率高，数分钟内可抛光至镜面光亮，且抛光深度强，抛光后光泽保持长久不变。
不锈钢电解抛光工艺及配方
不锈钢电解抛光工艺及配方1. 引言不锈钢电解抛光工艺是一种常用的表面处理方法，用于提高不锈钢制品的光洁度和美观度。
本文将介绍不锈钢电解抛光的工艺流程和配方，以及其在工业制造中的应用。
2. 不锈钢电解抛光工艺不锈钢电解抛光是利用电解作用将不锈钢表面的氧化物和杂质去除，从而使其表面变得光滑、亮丽。
下面是不锈钢电解抛光的工艺流程：2.1 准备工作•检查不锈钢制品表面是否有油脂、灰尘等杂质，如有需要进行清洗。
•准备电解液和电解槽。
2.2 电解抛光步骤1.将不锈钢制品放入电解槽中，保证制品与电解液接触。
2.调整电解液的温度、浓度和pH值，根据不同的不锈钢材质和要求进行调整。
3.设置电解参数，如电流密度、电解时间等。
4.开始电解抛光过程，通过施加电流使不锈钢表面发生氧化还原反应，将氧化物和杂质溶解。
5.定期检查抛光效果，根据需要调整电解参数。
6.抛光结束后，将制品从电解槽中取出，用水冲洗干净。
2.3 后处理工作•检查抛光后的制品表面是否满足要求，如有需要可以进行二次抛光或其他表面处理。
•对电解液进行处理，如中和废液、回收有价值的成分等。
3. 不锈钢电解抛光配方不锈钢电解抛光液的配方根据不同的要求和材质有所差异，下面是一个常用的配方示例：•硫酸：1000 mL•硫酸铜：10 g•磷酸：30 g•硝酸：10 mL•氟化钠：10 g•硫酸铵：30 g将以上成分按照一定比例混合，并加入适量的水稀释至所需浓度。
4. 不锈钢电解抛光的应用不锈钢电解抛光广泛应用于不锈钢制品的制造和表面处理过程中，主要包括以下方面：•厨具制造：不锈钢电解抛光可使不锈钢锅具、餐具等表面更加光滑，提高其耐腐蚀性和美观度。
•建筑装饰：不锈钢电解抛光可用于不锈钢门窗、扶手、楼梯等制品的表面处理，增加其光洁度和质感。
•医疗器械：不锈钢电解抛光可用于医疗器械的制造过程中，提高其表面的洁净度和光滑度，减少细菌滋生。
•电子设备：不锈钢电解抛光可用于电子设备外壳的表面处理，提高其外观质量和散热性能。
不锈钢表面化学抛光液及化学抛光方法
不锈钢表面化学抛光液及化学抛光方法- 不锈钢表面化学抛光液的分类1. 酸性化学抛光液：主要成分为硝酸、氢氟酸等，能够去除不锈钢表面的氧化皮和锈蚀物，使表面光洁度提高。
2. 碱性化学抛光液：主要成分为氢氧化钠等，能够去除不锈钢表面的油脂、污垢等有机物质，使表面更加光亮。
3. 中性化学抛光液：主要成分为磷酸等，能够去除不锈钢表面的氧化皮和锈蚀物，同时也能去除表面的有机物质。
- 化学抛光方法的步骤1. 清洗：使用清洗剂或去垢剂清洗不锈钢表面，去除表面的污垢、油脂等有机物质。
2. 化学抛光：将化学抛光液涂抹在不锈钢表面，使其充分覆盖表面。
根据抛光液的类型和不锈钢表面的状态，抛光时间可长可短。
3. 冲洗：用清水将表面的抛光液冲洗干净，去除化学抛光液的残留物。
4. 干燥：将表面吹干或自然晾干，使表面完全干燥。
- 化学抛光液的使用注意事项1. 化学抛光液使用前应仔细阅读说明书，了解抛光液的成分、使用方法和注意事项。
2. 化学抛光液应存放在干燥、通风的地方，避免阳光直射和高温。
3. 使用化学抛光液时应戴上手套、护目镜等防护用品，避免化学物质对身体造成伤害。
4. 化学抛光液使用后应及时清洗容器和工具，避免化学物质残留。
5. 化学抛光液使用后应将残余的抛光液妥善处理，避免对环境造成污染。
- 化学抛光液的应用范围1. 不锈钢制品：如不锈钢餐具、厨具、门把手等。
2. 不锈钢管道：如石油、化工、食品等行业的管道。
3. 不锈钢建材：如不锈钢装饰板、不锈钢墙面等。
4. 不锈钢制造业：如汽车、船舶、电子等行业的不锈钢零部件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不锈钢抛光液配方
摘要：
一款针对不锈钢的电化学抛光液配方，通过适当调试，便可达到高光亮效果，电解液可达到两年左右的换槽期。
●以上配方对201、202、304、304L、316、316L、321、410、420、430等不锈钢材质均有效；
●对于达标300系列材质，建议按照“硫酸的配比浓度的上限”配槽；
对于达标200系列、常见400牌号材质，建议按照“硫酸的配比浓度的下限”配槽；
对于200、300组合材质，建议按照“硫酸的配比浓度的中值”配槽；
对于耐蚀性极差的不锈钢、无镍200系列材质，建议在配方基础上继续提高磷酸含量；
●电解槽设计优选PP材质，禁止选用金属类材质；
●建议经常清理槽内杂质或沉淀物，可15天清理一次，以维持长久的使用寿命。
●在加工过程中，工件会带出液体，槽液会正常消耗。
当液位明显下降时，要按原配比例同时添加磷酸、硫酸（或稍微过量的硫酸）；严禁只添加单一酸种。
●以上配方电解液的寿命是长久的，基本不用更换。
但在槽液极脏的情况下，就需要更换
新液；
●停工期间，建议在电解槽上加置密封盖，防止电解液吸潮造成配方失调——带来的电解
缺陷；
●以上配方电解出来不锈钢件，可呈现出清亮、高光、高亮的效果，清晰的影像镜面视觉；
●不含铬酸酐、六价铬、三价铬、总铬等有害离子，无需复杂的水处理工艺，即可安全排
放；
●使用寿命远远大于同行业同类电解抛光液、铬系电解抛光液，维护良好的施工现场，已
创下25个月换槽期的记录；
●极低的抛光电流，电源能耗低；
●配方简单，配制工艺易于操控。
技术资料沟通：一五二六九三七零三六一
详细全套资料详询：淄博拓新达新技术开发有限公司。
