最新步进电机几个重要性能与影响因素

精品好文档，推荐学习交流仅供学习与交流，如有侵权请联系网站删除谢谢1 1、常见二相电机中绕组类型与特性？在二相电机中绕组方式有两种：二相四线与二相六线（五线）两种方式。其中二相四线又称为双极性步电机（采用桥式电源驱动），驱动器向绕组提供正、反两个电流，绕组利用率较高。二相六线（五线）电机由公共端出发，驱动器向绕组提供单一方向的电流，绕组利用率为50%,这类电机又称为单极性电机。

通常地：二相四线电机采用恒流源驱动，驱动器成本较高，通过合理地选用电机机座型号、电机的电阻、电感、额定工作电流等，可获得较好的工作特性，使用最为广泛；二相六线（五线）通常采用恒压源驱动，通常应用于工作频率点低，且工作频率点扭矩较低的场合，其驱动器成本较低。

贵司PRⅡ两款电机均是二相四线电机,采用恒流源、高低电压方式供电，二相八拍方式驱动。

2、步进电机的直流电阻直流电阻数值随温度变化而略有变化。为了与出厂及历次测量的数值作比较，应将在不同的温度下测得的直流电阻值换算到同一温度下的阻值。换算公式如下：

Rw=Rm(T+tw)/(T+tm) 式中 Rm——温度为tm(℃)时测得的电阻，Ω Rw——换算至温度为tw℃的电阻，Ω T——温度系数，铜线为235，铝线为225。在23HA3001-1电机直流电阻测量中，其测试环境与测试所用的工具是否正确，起决定性影响。

3、步进电机的电感值步进电机转子内部固有的永久磁铁，电感与电阻一起，作为另一个重要参数出现，对电机的动态特性影响极为显著。

一般地低电阻、低电感其空载起动、运行频率均较高，在满足设计的条件下（一般地规定的机座号、机身高情况下，电机必须达到标准的保持转矩，以提高材料利用率），工作频率点可以先得较大，如23HA3002-1电机可以达到精品好文档，推荐学习交流仅供学习与交流，如有侵权请联系网站删除谢谢2 4000PPS，但是其驱动电流较大，驱动器制造成本为较高，而且不好控制噪声；相反，大电阻、大电感其工作频率点就会显著减小，驱动器成本会减少。

4、二相电机的步距角常见二相步进电机固有步距角（定、转子机械结构确定的）有两种：1.8？（作四相八拍运行为0.9？）与0.9？（作四相八拍运行为0.45？）两种，前一种最常用，后一种精度更高，适用于高精密场合，其步距角精度为±5%内。具体步进电机运行步距角与驱动方式有关（决定于：驱动节拍与单步细分数）。

通常地：步进电机作单一方向转动，施加电机的脉冲数与细分步距角之积应为固有步距角的整数倍，这样电机转动到定位点时最稳定，瞬间电流因素影响最少。

如固有步距角1.8？的二相电机，作二相四拍运行（运行步距角为1.8？），则施加整数倍就可以，如作二相八拍运行时（运行步距角为0.9？），则施加于电机的脉冲数为0.9？的偶数倍脉冲，细分后以此类推。

5、步进电机的“定位转矩” 定位转距是指电机各相绕组不通电且处于开路状态时，由于混合式电机转子上有永磁材料产生磁场，从而产生的转距。

一般定位转距远小于保持转距。是否存在定位转距是混合式步进电机区别于反应式步进电机的重要标志。

6、步进电机的"保持转矩" 保持转距，在二相电机中是指电机二相绕组同时通额定电流，且处于静态锁定状态时，电机所能输出的最大转距。是电机选型时最重要的参数之一。

通常步进电机是在恒流或恒压条件下工作的，在低速运行时，其输出力矩与最大转矩接近，但由频率增加，反电势及高频导致电机内部损耗的提高，步进电机的输出功率会随速度的增大而迅速变小，步进电机的输出力矩随速度的增大而迅速衰减（不同型号、不同参数其衰减率不一样，通常用矩频特性曲线来表示），所以其最高工作转速一般在300～600RPM。

比较：而交流伺服电机可以自行调整输入电压与电流，即在其额定转速（一般为2000RPM或3000RPM）以内，都能输出额定转矩，在额定转速以上为恒功率输出。而且与通用交流电机（或伺服电机）不一样，步进电机起动瞬间，线组内工作电流是按额定电流工作的，因此无过载能力差。在选型时为了克服这种精品好文档，推荐学习交流仅供学习与交流，如有侵权请联系网站删除谢谢3 惯性力矩，往往需要选取较大转矩的电机，而机器在正常工作期间又不需要那么大的转矩，便出现了力矩浪费的现象。

所以保持转矩就成为了衡量步进电机最重要的参数之一。比如，当人们说2N.m的步进电机，在没有特殊说明的情况下是指保持转矩为2N.m的步进电机。

决定保持转矩的参数：A）电机机座号（16HA、17HA、17HD、23HA、23HD、32HD等）；B）电机机身高度； C）绕组匝数（体现在电阻、电感值）与工作时绕组的额定电流值。

7、低频特性中的振动与克服方式由步进电机的工作原理（非连惯、单点的脉冲电源），决定其低频工作段某些频率段会出现低频振动现象（谐波造成的）根据经验其振动频率点大致分布为200PPS、400PPS左右，尤其是200PPS段最为明显，具体振动值与负载情况和驱动器性能有关。这种由步进电机的工作原理所决定的低频振动现象对于机器的正常运转非常不利。

为解决步进电机固有的低频振动问题，从电机本体上是增加电机相数，如三相、五相电机，其振动特性就比普通的二相电机好很多。在实际使用中，为克服振动问题，主要从几个方面来解决：第一、当步进电机工作在低速时，一般应采用阻尼技术来克服低频振动现象，比如在电机上加阻尼器；第二、驱动器上采用细分技术,使电流波形接近正弦波，越接近正弦波其动态特性越好；第三、在写程序时，避开电机固有振动区。

8、电机的空载起动频率指无负载时，电机最大起动频率值，即步进电机在空载情况下能够正常启动的脉冲频率，如果脉冲频率高于该值，电机不能正常启动，可能发生丢步或堵转，在堵转时,会伴有啸叫声。

由以下个方面决定：第一，电机本身：电机参数（保持转矩、电阻/电感值、额定电流），转子的转动惯量，电阻/电感值越大，起动反电势会高，起动频率降低，转子转动惯量越小，则起动频率会越高。

第二、起动点频率（起动时加速）。精品好文档，推荐学习交流仅供学习与交流，如有侵权请联系网站删除谢谢4 第三、驱动方式：恒流与恒压驱动，前者明显优于后者；运行拍数：二相四拍与二相八拍方式，后者要优于前者，作为重要参数，需指定其双方验收的驱动方式。

在有负载的情况下，启动频率应更低，具体见〈某规格电机矩频特性曲线〉。 9、电机的空载运行频率步进电机有一个技术参数：空载运行频率，指电机在较低频率起动下，通过一定规律加速（通常有线性、二次方、指数方式等），使电机达到最高转速而不失步，该频率为最高空载运行频率。

要准确测试该参数，一定要注意三个条件： 1）在较低频率下启动，但不可在低频动区启动，这样启动时会失步（啸叫声）；

2）在到达最高转速前，脉冲频率将要求按一定的规律方式加速，过程平稳，脉冲之间跟随性良好；

3）电机按脉冲频率同步的方式加速，而达到所希望的最高频而不失步（电机转速从低速升到高速）。

一般来讲：低电阻、低电感电机起动频率与运行频率较高，电机可以在较高频率段工作，但驱动中要注意想办法克服马达的电磁噪声；大电阻、大电感电机起动频率与运行频率相对较低，电磁噪声效果明显变低，但电机只能在低、中频区间工作。

注意（1）电机空载最高运行与最大启动频率两参数，是反映电机输出特性的两个重要决定性指标，所有出厂电机均要求全检。

（2）所有电机在参数确定，测试条件确定的前提下，其特性有一定误差（装配后的机械特性），但总体上误不会很大（10%内）。

9、启动与运行矩频特性曲线反映电机的启动与运行扭矩与频率关系特性曲线，当步进电机转动时，电机各相绕组的电感将形成一个反向电动势；频率越高，反向电动势越大。在它的作用下，电机随频率（或速度）的增大而相电流减小，从而导致力矩下降。精品好文档，推荐学习交流仅供学习与交流，如有侵权请联系网站删除谢谢5 是介定电机或靠工作点的核心参数，要求电机工作点频率，扭矩余量大余10∽15%以上。

决定要素是：电阻/电感、保持转矩、工作电流、转子转动惯量、驱动方式等。由于测试方式复杂，不能每台电机均测试其动态曲线，实际工作中，只能通过其核心参数来反映：如电阻、电感值，保持转矩、定位转矩等。

10、步进电机发热是否属于正常现象，一般温度范围是多少? 1）电机发热的原理：我们通常见到的各类电机，内部都是有铁芯和绕组线圈的。绕组有电阻，通电会产生损耗，损耗大小与电阻和电流的平方成正比，这就是我们常说的铜损，如果电流不是标准的直流或正弦波，还会产生谐波损耗；铁心有磁滞涡流效应，在交变磁场中也会产生损耗，其大小与材料，电流，频率，电压有关，这叫铁损。铜损和铁损都会以发热的形式表现出来，从而影响电机的效率。步进电机一般追求定位精度和力矩输出，效率比较低，电流一般比较大，且谐波成分高，电流交变的频率也随转速而变化，因而步进电机普遍存在发热情况，且情况比一般交流电机严重。

2）步进电机发热的合理范围：电机发热允许到什么程度，主要取决于电机内部绝缘等级。内部绝缘性能在高温下（130度以上）才会被破坏。所以只要内部不超过130度，电机不会损环，而这时表面温度会在90度以下。所以，步进电机表面温度在70-80度都是正常的。简单的温度测量方法有用点温计的，也可以粗略判断：用手可以触摸1-2秒以上，不超过60度；用手只能碰一下，大约在70-80度；滴几滴水迅速气化，则90度以上了。

3）步进电机发热随速度变化的情况：采用恒流驱动技术时，步进电机在静态和低速下，电流会维持恒定，以保持恒力矩输出。速度高到一定程度，电机内部反电势升高，电流将逐步下降，力矩也会下降。因此，因铜损带来的发热情况就与速度相关了。静态和低速时一般发热高，高速时发热低。但是铁损（虽然占的比例较小）变化的情况却不尽然，而电机整个的发热是二者之和，所以上述只是一般情况。

4）发热带来的影响：电机发热虽然一般不会影响电机的寿命，对大多数客户没必要理会。但是严重时会带来一些负面影响。如电机内部各部分热膨胀系数不同导致结构应力的变化和内部气隙的微小变化，会影响电机的动态响应，高速会容易失步。又如有些场合不允许电机的过度发热，如医疗器械和高精度的测试设备等。因此对电机的发热应当进行必要的控制。

合集下载

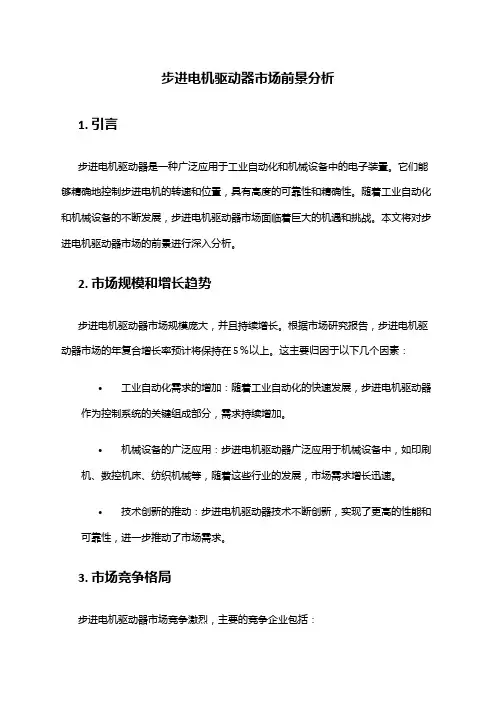

2024年步进电机驱动器市场前景分析

步进电机驱动器市场前景分析1. 引言步进电机驱动器是一种广泛应用于工业自动化和机械设备中的电子装置。

它们能够精确地控制步进电机的转速和位置，具有高度的可靠性和精确性。

随着工业自动化和机械设备的不断发展，步进电机驱动器市场面临着巨大的机遇和挑战。

本文将对步进电机驱动器市场的前景进行深入分析。

2. 市场规模和增长趋势步进电机驱动器市场规模庞大，并且持续增长。

根据市场研究报告，步进电机驱动器市场的年复合增长率预计将保持在5％以上。

这主要归因于以下几个因素：•工业自动化需求的增加：随着工业自动化的快速发展，步进电机驱动器作为控制系统的关键组成部分，需求持续增加。

•机械设备的广泛应用：步进电机驱动器广泛应用于机械设备中，如印刷机、数控机床、纺织机械等，随着这些行业的发展，市场需求增长迅速。

•技术创新的推动：步进电机驱动器技术不断创新，实现了更高的性能和可靠性，进一步推动了市场需求。

3. 市场竞争格局步进电机驱动器市场竞争激烈，主要的竞争企业包括：•施耐德电气：作为全球领先的电气设备供应商之一，施耐德电气在步进电机驱动器市场拥有一定市场份额，并且通过不断的技术创新和产品升级来保持竞争优势。

•欧姆龙：欧姆龙作为自动化领域的领导者，其步进电机驱动器产品在市场上具有广泛的应用，通过持续的研发投入和市场拓展来提高市场份额。

•日本电装：作为日本著名的工控设备制造商，日本电装在步进电机驱动器市场拥有一定的市场份额，并且通过创新的产品和服务来获得竞争优势。

4. 市场机遇和挑战步进电机驱动器市场面临着一些机遇和挑战：•新兴市场需求的增加：随着新兴市场的工业化进程加快，步进电机驱动器的市场需求将大幅增加，这为市场提供了巨大的机遇。

•技术和性能的提升：步进电机驱动器市场需要不断提升技术和性能，以满足高精度、高可靠性的应用需求，这是市场发展的关键挑战。

•价格压力的增加：市场竞争激烈，价格压力不断增大，步进电机驱动器企业需要降低成本，提高市场竞争力。

3.2步进电动机的运行特性与使用(精)

3:单步运行特性
单步运行：加一个控制脉冲改变一次通电状态，这个工作状态称为单步运行。
运行区域：包括静稳定区和动稳定区（见P102 图3.18）单步运行特性：转子空间转角随时间做减幅振荡衰减运动（见 P103 图3.19）
4：连续脉冲运行特性
（1）极低频条件下运行 T>tb 控制脉冲周期T大于转子单步运行振荡衰减时间tb，当第二个脉冲到来之前，第一个脉冲使得转子运行已经结束。电机处于欠阻尼状态，产生振荡，不会失步和越步。见图3.20
（3）脉冲频率f>4f0条件下运行
转子的运行特点：在第一个脉冲作用下，转子产生的振荡还没达到最大振幅，第二个脉冲已经到来，改变通电状态。见图3.22。电机往往会超出稳定区而失步。
5：脉冲信号的频率对电机运行的影响
当脉冲信号频率很低时，控制脉冲以矩形波输入，电流波形比较接近于理想的矩形波；随着脉冲信号频率增高，由于电动机绕组中的电感有阻止电流变化的作用，因此电流波形发生畸变，频率越高，畸变越严重。如图所示，如果脉冲频率过高，电流还来不及上升到稳定值I 就开始下降，于是，电流的幅值降低(由I下降到I’)，因而产生的转矩减小，致使带负载的能力下降。故频率过高会使步进电动机启动不了或运行时失步而停下。因此，对脉冲信号频率是有限制的。
2：使用步进电动机时应注意的几个问题（1）驱动电源的优劣对步进电动机控制系统的运行影响极大，使用时要特别注意，需根据运行要求，尽量采用先进的驱动电源，以满足步进电动机的运行性能。（2）若所带负载转动惯量较大，则应在低频下启动，然后再上升到工作频率，停车时也应从工作频率下降到适当频率再停车。（3）在工作过程中，应尽量避免由于负载突变而引起误差。（4）若在工作中发生失步现象，首先，应检查负载是否过大，电源电压是否正常，再检查驱动电源输出波形是否正常，在处理问题时不应随意变换组件。

步进电机锁定电流减半的原因

步进电机锁定电流减半的原因1. 引言1.1 步进电机锁定电流减半的必要性步进电机是一种精密控制器件，在许多领域都有广泛的应用。

在步进电机工作过程中，为了保证其运作的稳定性和效率，需要对其进行锁定控制。

而锁定电流减半的必要性在于可以有效降低步进电机在锁定状态下的能耗和发热量，从而延长其使用寿命，并且减少对环境的污染。

锁定电流减半可以大大降低步进电机在长时间工作时的能耗。

由于步进电机在锁定状态下并不需要承担大电流的负载，因此减半锁定电流可以显著降低其耗电量，节约能源资源。

这对于一些需要长时间运行的设备而言，可以有效降低使用成本，提高整体效益。

减半锁定电流还可以降低步进电机在工作过程中的发热量。

步进电机在长时间高负载运行时容易产生过热现象，影响其正常运转，甚至可能导致损坏。

通过减半锁定电流可以有效降低其发热量，保持步进电机的稳定工作状态，延长其使用寿命。

步进电机锁定电流减半的必要性在于节约能源资源、降低发热量、延长使用寿命等方面都具有重要意义。

这也为步进电机的持续发展和应用提供了更加稳定和可靠的保障。

1.2 步进电机锁定电流减半的现状随着科技的发展和步进电机在各个领域的广泛应用，人们对步进电机锁定电流减半的需求也越来越迫切。

目前，步进电机在锁定状态下的电流通常是额定电流的一半，这是为了保证步进电机在锁定状态下的稳定性和耐用性。

随着电机用途的不断扩展和对能耗的日益重视，传统的锁定电流减半方式已经不能完全满足市场需求。

现在市场上已经出现了一些新型步进电机锁定电流减半的方法，如采用先进的电子控制技术和智能算法来实现动态调节锁定电流，以实现更高效的能耗管理和优化电机运行。

一些制造商也开始研发更具节能环保性能的步进电机，以满足市场对电机能耗的要求。

在当前的环境下，步进电机锁定电流减半的现状呈现出多样化和创新化的趋势，预示着步进电机领域在节能减排和智能化方面的发展潜力巨大，值得我们密切关注和持续关注。

2. 正文2.1 步进电机的工作原理步进电机是一种将电脉冲信号转换为机械位移的电机。

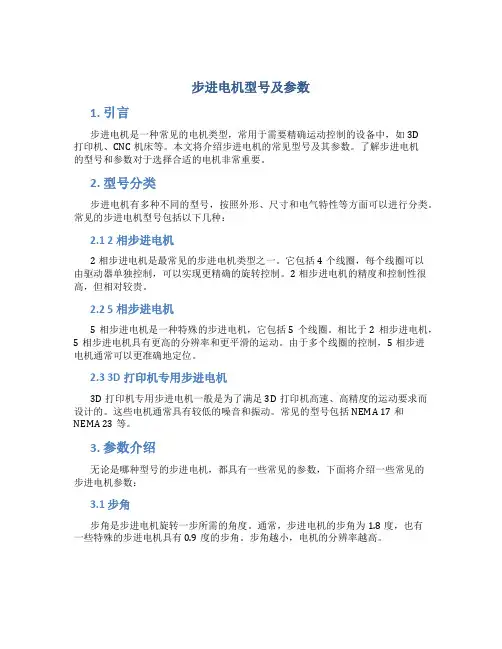

步进电机型号及参数
