13-14-1-PLC 考试试卷
plc考试试题及答案
plc考试试题及答案PLC（可编程逻辑控制器）是现代工业自动化领域中重要的控制设备，用于实现自动化控制系统的逻辑运算和信号处理。
在PLC的控制系统中，PLC考试是评估和验证工程师对PLC原理和应用的理解和应用能力的重要环节。
本文将介绍一些常见的PLC考试试题及答案。
一、选择题1. PLC是指（）。
A. 可编程逻辑控制器B. 产品流程线控制C. 电脑网络控制D. 光电传感控制答案：A. 可编程逻辑控制器2. 下面哪种是常见的PLC程序设计语言？A. C++B. JavaC. Ladder图（LD）D. HTML答案：C. Ladder图（LD）3. PLC的输入信号可以是（）。
A. 模拟信号B. 数字信号C. 电压信号D. 所有上述选项答案：D. 所有上述选项4. PLC的输出信号通常用于（）。
A. 控制执行器B. 接收传感器信号C. 监测电流电压D. 读取模拟输入答案：A. 控制执行器5. PLC的工作原理是基于（）。
A. 二进制逻辑运算B. 数据库管理C. 图像识别D. 机器学习算法答案：A. 二进制逻辑运算二、填空题1. PLC是由（）组成的控制器。
答案：中央处理器、内存、输入输出（I/O）模块2. PLC的常见编程语言包括（）。
答案：Ladder图（LD）、指令表（IL）、字符串表达式（ST）、功能块图（FBD）等3. PLC程序中，常用的逻辑运算包括（）。
答案：与（AND）、或（OR）、非（NOT）、异或（XOR）等4. PLC的输入信号通常通过（）模块接入。
答案：数字输入（DI）或模拟输入（AI）模块5. PLC的输出信号通常通过（）模块输出。
答案：数字输出（DO）或模拟输出（AO）模块三、案例题某工厂使用PLC控制器对一条生产流水线进行控制，其中包括一个传送带，用于将产品从A工位运送至B工位。
传送带上有一个光电传感器S1，检测产品是否到达B工位，当检测到产品时，输出一个信号给PLC控制器。
PLC复习试卷含答案
一、填空题1、常用的主令电器有___按钮___和__行程开关_____等。
2、交流接触器的灭弧一般采用机械灭弧、纵缝灭弧___和栅片灭弧等，直流接触器采用___磁吹灭弧的方式。
3、三相笼型异步电动机常用的降压起动方法有定子串电阻______、__星形-三角形降压_____和自耦变压器及延边三角形降压启动等。
4、时间继电器按触点延时方式可分为通电延时型和断电延时型。
5、为使变速时齿轮易于啮合，X62W铣床中设置了____主轴变速时的冲动控制线路。
6、PLC是通过一种周期扫描工作方式来完成控制的，每个周期主要包括___I/O刷新____、__程序执行_、___监视服务__三部分。
7、可编程序控制器的硬件包括 CPU 、存储器、电源、输入/输出接口电路、扩展模块等几部分。
8、PLC中的存储器包括EPROM和RAM，其中EPROM存放系统程序，RAM存放用户程序。
9、电磁机构由吸引线圈、铁心、衔铁等几部分构成。
10、PLC的输入模块一般采用光电耦合技术，进行外部电路和内部电路的隔离，提高抗干扰能力。
11、PLC的输入/输出继电器采用八进制进行编号，其它所有软元件均采用十进制编号。
12、常见的PLC输出模块一般采用继电器输出与晶体管输出形式。
13、梯形图按自上而下、自左而右的顺序排列。
14、接触器主要由电磁系统、触点系统、灭弧装置组成。
可分为交流接触器和直流接触器两大类。
15、常用的主令电器有按钮和_____行程开关_______等。
16、三相异步电动机常用的制动方法有反接制动、能耗制动。
17时间继电器按触点延时方式可分为通电延时型和断电延时型。
18、PLC中的存储器包括EPROM和RAM，其中EPROM存放系统程序，RAM存放用户程序。
19、PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括 I/O 刷新、程序执行、监视服务三部分。
二、选择题1.低压电器通常是指工作在交流电压小于( A)V、直流电压小于（A ）V的电路中起通、断、保护、控制或调节作用的电器设备A. 1200V 1500VB. 1000V 1500VC. 1500V 1200VD. 1200V 1200V2.中小容量异步电动机的过载保护一般采用（ C ）。
PLC试题及参考答案《全》
PLC试题及参考答案《全》第一章电气控制部分一、填空1、电气控制图中，接触器的索引如果为：则表示在图中接触器km1有3个主要触点位于图中的2区；接触器KM1在图中的13区有一个辅助常闭触点。
2、电气控制电路图中，接触器的索引如果为右所示，则表示在图中接触器KM1在图中的2区有三个主要触点；有一个km0常闭辅助接触器。
3.热继电器是用于电机长期过载保护的电器。
4.电气控制图一般分为两部分：主电路和辅助电路。
5、按国标规定，“停止”按钮必须是红色，“启动”按钮必须是绿色。
6、熔断器是短路保护的电器。
7.继电器-接触器控制系统中的联锁类型可分为电气联锁和机械（按钮）联锁。
8、电气控制系统图一般有三种：电气原理图、电器布置图、电气安装接线图。
二、简短回答问题1、交流电磁线圈误接入相应直流电源，或者直流电磁线圈误接入相应交流电源，将分别产生什么问题？为什么？答：直流电磁线圈有很多匝数。
当连接到交流电源时，产生的感应电动势平衡外部电压，仪器不动作；交流电磁线圈匝数少，接到直流电源上，产生的感应电动势不足以平衡外部电压，易烧坏器械。
2.简述速度继电器的工作原理。
答：速度继电器的转子空套在电动机的转轴上，定子中嵌有磁性导条，一旦电动机转动，带动转子在定子中做切割磁力线运动，产生感应电流，继而产生电磁转扭矩使定子朝轴旋转方向摆动一定角度，从而使定子手柄拨动接触系统动作。
当转速降低，扭矩降低时，定子手柄在弹簧力的反作用力下复位，接触系统也复位。
三、设计题1.尝试设计三相异步电动机的正向和反向控制电路，这需要增加基本的保护环节。
参考电路：2、试设计一可以实现两地同时控制同一电动机起停的控制电路。
参考电路：plc部分一、填空1、说出下列指令的名称ld逻辑取指令ldi逻辑取反指令out驱动线圈输出指令单常开触点串接指令ani单常闭触点串接指令或单常开触点并联指令或单常闭触点并联指令LDP取脉冲上升沿指令LDF取脉冲下降沿指令andp和脉冲上升沿指令andf和脉冲下降沿指令ORP或脉冲上升沿命令ORF或脉冲下降沿命令orb电路块或操作命令anb电路块和操作命令MPs堆栈指令MRD读取堆栈指令MPP输出堆栈指令MC主控制指令MCR主控制复位指令inv反转指令set置位指令rst复位指令Pls输入信号上升沿产生差分输出指令PLF输入信号下降沿产生差分输出指令NOP空操作指令结束总程序结束指令RET阶梯返回指令STL阶梯指令to从特殊功能模块写入指令from从特殊功能模块读出指令sftr位右移位指令sftl位左移位指令mov数据传送指令inc加1指令dec减1指令cmp比较指令zcp区间比较指令cj条件跳转指令zrst区间复位指令add二进制加法指令sub二进制减法指令2.PLC的输入/输出继电器以八进制编号，所有其他软部件以八进制编号。
plc试题及答案
plc试题及答案PLC（Programmable Logic Controller）即可编程逻辑控制器，是一种广泛应用于工业自动化领域的电子设备。
它能够接收来自传感器的输入信号，根据预设的程序逻辑进行处理，然后输出控制信号到执行器，实现对机械设备的自动控制。
以下是一些典型的PLC试题及答案，供学习和参考。
# 试题一：PLC基础概念题目：简述PLC的工作原理。
答案：PLC的工作原理基于输入/输出（I/O）处理和用户编程。
首先，PLC通过输入接口接收来自传感器的信号，这些信号可能是开关量信号或模拟量信号。
接着，PLC的中央处理单元（CPU）根据用户编写的程序逻辑，对输入信号进行处理。
处理结果会通过输出接口发送到执行器，如继电器、电机等，从而控制机械设备的运行。
PLC的程序通常采用梯形图、指令列表或结构文本等形式编写。
# 试题二：PLC编程语言题目：列出PLC常用的编程语言，并简述每种语言的特点。
答案：PLC常用的编程语言包括：1. 梯形图（Ladder Diagram, LD）：以电气控制逻辑为基础，易于电气工程师理解和使用。
2. 指令列表（Instruction List, IL）：使用助记符指令，类似于汇编语言，适合编程经验丰富的人员。
3. 顺序功能图（Sequential Function Chart, SFC）：用于描述顺序控制逻辑，便于理解和编程。
4. 结构文本（Structured Text, ST）：类似于高级编程语言，适合复杂的算法和数据处理。
5. 功能块图（Function Block Diagram, FBD）：使用功能块来构建控制逻辑，便于模块化设计。
# 试题三：PLC系统组成题目：描述PLC系统的组成部分。
答案：PLC系统主要由以下部分组成：1. 中央处理单元（CPU）：PLC的大脑，负责执行程序和处理数据。
2. 输入/输出模块（I/O Modules）：用于连接传感器和执行器，实现信号的输入和输出。
PLC试题库及答案
一、填空1、可编程控制器的硬件组成与微型计算机相似，其主机由CPu、存储器、输入偷出接口、电源等几大部分组成。
2、输入输出信号有开关量、模拟量、数字量三种类型。
3、可编程控制器的输出有三种形式：一种是晶闸管输出、一种是继电器输出、晶体管输出。
4、一般将输入/输出总点数在128点以内的PLC称为小型PLC；输入/输出总点数大于128点、小于1024点的PLC称为中型PLC；输入/输出总点数超过1024点的PLC称为大型PLC。
5、FX2系列PLC基本单元和扩展单元均采用开关电源。
开关电源输出DC5V、DC12V、DC24V 三种电压等级的直流电6、5V的一路供内部IC用，12V的一路用以驱动输出继电器，24V的一路提供给用户以作传感器的电源。
7、SET指令称为“置位指令”，其功能是驱动线圈，使其具有自锁功能，维持接通状态。
8、置位指令的操作元件为输出继电器Y、辅助继电器M和状态继电器S。
9、NOP指令又称为“空操作指令”。
10、END指令称为“结束指令”。
11、“OUT”称为“输出指令”和“驱动指令”。
12、“LD”为取指令的助记符。
“LDI”为取反指令的助记符。
13、双向计数器就是即可设置为增计数，又可设置为减计数的计数器。
14、计数器的设定值除了可由常数K直接设定外，还可通过指定数据寄存器的元件号来间接设定。
15、状态元件S在步进顺控程序的编程中是一类非常重要的软元件，它与后述的步进顺控指令STL组合使用。
16、辅助继电器的线圈与输出继电器一样,由PLC内部各元件的触点驱动。
17．辅助继电器的电子常开和常闭触点使用次数不限，在PLC内可自由使用。
18．辅助继电器不能直接驱动外部负载，外部负载只能由输出继电器驱动。
19．ANB指令是电路块与指令，ORB是电路块或指令，与and、or指令不同20．MC指令是多路输出指令中的主控指令，MCR与其配合使用称为主控复位指令。
21．在PLC栈操作中，有进栈指令MPS，出栈指令MPP和读盏指令MRD。

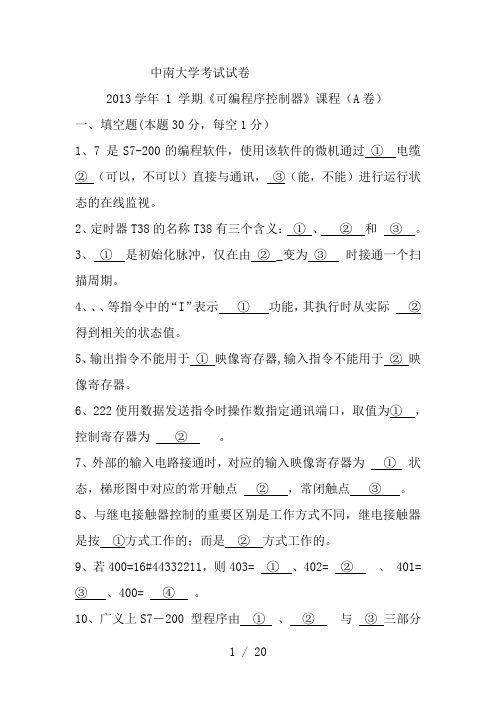

中南大学考试试卷13年PLC试卷1
中南大学考试试卷2013学年 1 学期《可编程序控制器》课程（A卷）一、填空题(本题30分，每空1分）1、7 是S7-200的编程软件，使用该软件的微机通过①电缆②（可以，不可以）直接与通讯，③（能，不能）进行运行状态的在线监视。
2、定时器T38的名称T38有三个含义：①、②和③。
3、①是初始化脉冲，仅在由② _变为③时接通一个扫描周期。
4、、、等指令中的“I”表示①功能，其执行时从实际②得到相关的状态值。
5、输出指令不能用于①映像寄存器,输入指令不能用于②映像寄存器。
6、222使用数据发送指令时操作数指定通讯端口，取值为①，控制寄存器为②。
7、外部的输入电路接通时，对应的输入映像寄存器为①状态，梯形图中对应的常开触点②，常闭触点③。
8、与继电接触器控制的重要区别是工作方式不同，继电接触器是按①方式工作的；而是②方式工作的。
9、若400=16#44332211，则403= ①、402= ②、 401=③、400= ④。
10、广义上S7－200 型程序由①、②与③三部分构成。
11、的最基本的应用是用它来取代传统的①进行②控制。
12、是①存储器的标识符。
二、选择题(本题15分,每小题1分)1．回路指令操作数可寻址的寄存器为（）。
A． B． C． D．2．226本机点数为（）。
A.14／10B.8／16C.24／16D.14／163.下列不属于硬件系统组成的是（）。
A. 中央处理单元B.输入输出接口C. 用户程序D.通讯接口 4．4的初值设定寄存器是（）。
A.38 148 58 1385. 的工作方式是( )A.等待工作方式B. 循环扫描工作方式C.扫描工作方式D. 中断工作方式6.下列中断事件号中不属于224的是（）。
A.22B.0C.30D.257.用来累计比扫描速率还要快的事件的是（）。
A.高速计数器B.增计数器C.减计数器D.累加器8．222最多可以扩展（）235模拟量输入模块。
A.6个B. 7个C.2个D. 5个9．若整数加减法指令的执行结果发生溢出则影响（）位。
PLC试题及参考答案《全》
第一章电气控制部分一、填空题1、电气控制图中，接触器的索引如果为：则表示在图中接触器KM1有 3 个主触点在图中 2 区；接触器KM1有1个辅助常闭触点在图中 13 区。
2、电气控制电路图中，接触器的索引如果为右所示，则表示在图中接触器KM1有 3 个主触点在图中 2 区；接触器KM1有 0 个辅助常闭触点。
3、热继电器是对电动机进行长期过载保护的电器。
4、电气控制图一般分为主电路和辅助电路两部分。
5、按国标规定，“停止”按钮必须是红色，“启动”按钮必须是绿色。
6、熔断器是短路保护的电器。
7、继电接触器控制系统中的互锁种类可以分为电气互锁和机械（按钮）互锁。
8、电气控制系统图一般有三种：电气原理图、电器布置图、电气安装接线图。
二、简答题1、交流电磁线圈误接入相应直流电源，或者直流电磁线圈误接入相应交流电源，将分别产生什么问题？为什么？答：直流电磁线圈匝数多，接到交流电源上，产生的感应电动势能平衡外部电压，器械不动作；交流电磁线圈匝数少，接到直流电源上，产生的感应电动势不足以平衡外部电压，易烧坏器械。
2、简述速度继电器的工作原理。
答：速度继电器的转子空套在电动机的转轴上，定子中嵌有磁性导条，一旦电动机转动，带动转子在定子中做切割磁力线运动，产生感应电流，继而产生电磁转矩，使定子向轴转动方向偏摆一定角度，从而使定子柄拨动触点系统动作。
当转速下降，转矩减小，定子柄在弹簧力的反作用力下复位，触点系统也复位。
三、设计题1、试设计一三相异步电动机的正反转控制电路，要求加入基本的保护环节。
参考电路：2、试设计一可以实现两地同时控制同一电动机起停的控制电路。
参考电路：PLC部分一、填空题1、说出下列指令的名称L D 逻辑取指令LDI 逻辑取反指令OUT 驱动线圈输出指令AND 单个常开触点的串联连接指令ANI 单个常闭触点的串联连接指令O R 单个常开触点的并联连接指令ORI 单个常闭触点的并联连接指令LDP 取脉冲上升沿指令LDF 取脉冲下降沿指令ANDP 与脉冲上升沿指令ANDF 与脉冲下降沿指令ORP 或脉冲上升沿指令ORF 或脉冲下降沿指令ORB 电路块的或操作指令ANB 电路块的与操作指令MPS 进栈指令MRD 读栈指令MPP 出栈指令M C 主控指令MCR 主控复位指令INV 取反指令SET 置位指令RST 复位指令PLS 输入信号上升沿产生微分输出指令PLF 输入信号下降沿产生微分输出指令NOP 空操作指令END 总程序结束指令RET 步进返回指令STL 步进梯形指令T O 从特殊功能模块写入指令FROM从特殊功能模块读出指令SFTR 位右移位指令SFTL 位左移位指令MOV 数据传送指令INC 加1指令DEC 减1指令CMP 比较指令ZCP 区间比较指令C J 条件跳转指令ZRST 区间复位指令ADD 二进制加法指令SUB 二进制减法指令2、PLC的输入/输出继电器采用 8 进制进行编号，其它所有软元件均采用 10 进制进行编号。
中南大学考试试卷13年PLC试卷1资料
精品文档中南大学考试试卷卷）A学年 1 学期《可编程序控制器》课程（2013一、填空题(本题30分，每空1分）1、STEP7 Micro是S7-200的编程软件，使用该软件的微机通过①电缆②（可以，不可以）直接与PLC通讯，③（能，不能）进行PLC运行状态的在线监视。
2、定时器T38的名称T38有三个含义：①、②和③。
3、①是初始化脉冲，仅在PLC由② _变为③时接通一个扫描周期。
4、LDI、AI、ONI等指令中的“I”表示①功能，其执行时从实际②得到相关的状态值。
5、输出指令不能用于①映像寄存器,输入指令不能用于②映像寄存器。
6、CPU222使用数据发送指令XMT时操作数PORT指定通讯端口，取值为①，控制寄存器为②。
7、外部的输入电路接通时，对应的输入映像寄存器为①状态，梯形图中对应的常开触点②，常闭触点③。
8、PLC与继电接触器控制的重要区别是工作方式不同，继电接触器是按①方式工作的；而PLC是②方式工作的。
9、若VD400=16#44332211，则VB403= ①、VB402= ②、 VB401= ③、VB400= ④。
10、广义上S7－200 型PLC程序由①、②与③三部分构成。
11、PLC的最基本的应用是用它来取代传统的①进行②控制。
12、AC是①存储器的标识符。
二、选择题(本题15分,每小题1分)1．PID回路指令操作数TBL可寻址的寄存器为（）。
A．VW B．MB C．VB D．IB2．CPU226本机I/O点数为（）。
A.14／10B.8／16C.24／16D.14／163.下列不属于PLC硬件系统组成的是（）。
A. 中央处理单元B.输入输出接口C. 用户程序D.通讯接口 4．HSC4的初值设定寄存器是（）。
精品文档．精品文档A.SMD38B.SMD148C.SMD58D.SMD1385. PLC的工作方式是( )A.等待工作方式B. 循环扫描工作方式C.扫描工作方式D. 中断工作方式6.下列中断事件号中不属于CPU224的是（）。
PLC控制技术试题库
PLC控制技术试题库一、单选题（共52题，每题1分，共52分）1.FX系列PLC的AC输入电源电压范围是多少?A、DC24-110VB、AC86-246VC、AC220-380VD、DC24-220V正确答案：B2.在程序中供编程的输出继电器的常开和常闭触点，可以使用（）次A、十一B、一C、八D、无数正确答案：D3.FX系列PLC中OUT,表示什么指令A、输入B、输出C、输入有效D、输出有效正确答案：A4.FX系列PLC中,位左移指令应用（）A、DADDB、DDIVC、SFTRD、SFTL正确答案：D5.FX1N系列PLC,晶体管输出类型的PLC主机,能输出脉冲频率是多少？（）A、20KB、100KC、200KD、500K正确答案：B6.FX2型PLC使操作元件中数带进位一起右移n位的指令是()。
A、RORB、ROLC、RCRD、RCL正确答案：C7.PLC电池电压降低至下限,应怎么处理（）。
A、没关系B、及时更换电池C、拆下电池不管正确答案：B8.下面（）不是输入输出滞后时间的组成部分。
A、扫描工作方式产生的滞后时间B、输入模块滤波时间C、输出模块滤波时间D、内部处理所用的时间正确答案：D9.在输入处理阶段，PLC以扫描方式按循序将所有输入信号的状态读入到（）中存储起来。
A、CPUB、输入映像寄存器C、输出映像寄存器D、系统程序存储器正确答案：B10.在FX2N系列PLC中，S500属于（）状态继电器。
A、初始B、回零C、通用D、断电保持正确答案：D11.M8012的脉冲输出周期是多少?A、1SB、1MINC、10MSD、100MS正确答案：D12.FX系列PLC中LDP,表示什么指令（）A、下降沿B、上升沿C、输入有效D、输出有效正确答案：B13.关于MC/MCR指令叙述不正确的是（）。
A、其目标元件只能是M。
B、嵌套级数最多为8级。
C、与主控触点相连的的触点要用LD类指令。
D、目标元件不能是特殊的辅助继电器。
PLC试卷
一．填空题1．笼型异步电动机常用降压启动控制方式有，和降压启动。
2．热继电器是对电动机进行保护的电器；熔断器是用于供电线路和电气设备的保护的电器。
3. 接触器铭牌上标注的额定电压和额定电流是指其的额定电压和额定电流。
4. 比较指令是将两个数值或字符串按指定条件进行比较，条件成立时，触点_____。
5. I/O总点数是指和的总数量。
6. SM0.0在PLC运行时总为。
7、电气控制系统图一般有三种：、和图。
8、PLC的运行周期一般可分为、和三个阶段。
9、在多地点控制一台电动机时，所有的启动按钮应，所有的停止按钮应。
10、笼型异步电动机常用的电气制动方式有和。
11、 PLC的运行周期一般可分为、和 3个阶段。
12、计数器能对10千赫兹（高于扫描频率）的输入信号准确计数。
13、电气控制系统图一般有三种：、和图。
14、常用的灭弧方法主要有、、、和。
二．判断题（）1. PLC内部的“软继电器”均可提供无数副常开、常闭触点供编程使用。
（）2.现有四个按钮，欲使它们都能控制接触器 QA通电，则它们的常开触点应串联接到 QA 的线圈电路中。
（）3.通用辅助继电器在PLC中有输入/输出端与之对应,因此它的触点能驱动外部负载。
（）4. S7-200 PLC定时器有3个分辨率等级：1s、10s、100s。
（）5.固态继电器是一种无触点的继电器。
（）6.在供电频率和转差率不变的条件下，三相异步电动机定子绕组的磁极数越多，则其转速就越大。
（） 7．三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。
（）8．接触器不具有欠电压保护的功能。
（）9. TONR的启动输入端由“1”变“0”时，定时器复位。
（）10.PLC的状态元件中SM0.1用于初始状态。
（）11.变频器的控制方式有V/F控制方式和矢量控制方式。
（）12.顺序控制段转移指令的操作码是SCR。
（）13、电磁式继电器有电压继电器、中间继电器和电流继电器等等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试卷编号： 第 1 页 共 6 页
2013 ～2014学年度第一学期
《可编程序控制器》 期末考试试卷
课程代码： 试卷编号： 命题日期： 年 月 日
答题时限： 120 分钟 考试形式：闭卷笔试
得分统计表：
大题号
总分
一 二 三 四 五
一、填空题（每空1分，共20分）
得分
1、PLC按结构分类可以分为整体式、模块式和 三类。
2、输入输出点数的定义是 。
3、PLC扫描1K字用户程序所需的时间称之为 。
4、CPU底版与最后一个I/O扩展板之间的距离必须小于 米。
5、对于PA204S电源模块，如果输入电源电压为220-240伏，则允许电压波动范围是
伏。
6、在直流输入单元中，用于说明输入模块对开关的响应速度是 参数。
7、对于PLC的输入端产生漏电流，一般采取的消除措施是 。
8、开关量输出模块按输出的开关器件类型分类可分为 、可控硅输出
方式和继电器输出方式，其中能带动高速大功率交流负载的是 方式。
9、在CPU机架的第4个槽安装一个16点输入单元，则该单元的第10个输入端子的位地址
是 。
10、在特殊继电器区域里，第一周期标志位有两个，位地址分别是 和 。
11、在PLC继电器区域里， 继电器区域在PLC断电后保持数据不丢失。
试卷编号： 第 2 页 共 6 页
12、高速定时器指令的定时范围是 。
13、在保持指令中，如果在两个输入端同时输入ON时， 输入端优先。
14、在特殊继电器区域里，其中1秒时钟脉冲位的地址是 。
15、如果执行条件为OFF，则在IL和ILC之间的那部分程序中，所有输出继电器状态为
，所有定时器的状态为 ，所有计数器的状态为 。
16、BSET（71）指令的功能是 。
二、简答题（每题5分，共15分）
得分
1、简述PLC循环周期扫描的工作过程包括哪三个阶段？分别完成什么功能？
2、PLC有哪些用户程序存储区域？其中统一编址的存储区域是哪两个？分别写出这两个区域
的地址范围。
3、对开关量输入模块和晶体管输出模块都会产生漏电流，其原因分别是什么？采取消除的措
施分别是什么？
三、程序应用题（共45分）
试卷编号： 第 3 页 共 6 页
得分
1. 将下面梯形图程序转换成助记符语言。（5分）
2.将下面助记符语言转换成梯形图程序。（5分）
指令 数据
LD 00000
OR 00001
AND NOT 00002
OUT 00200
LD 00003
AND 00004
LD 00005
AND NOT 00006
OR LD ----
OUT 00201
LD 00007
OR 00008
LD 00009
OR 00010
AND LD ----
OUT 00202
3、分析下列程序功能并补充画出波形图。（8分）
4、用SET，RESET和微分输出指令设计满足题图所示波形的梯形图。（8分）
00401 00400 00300 00401 00403 00404 00405
00406 00407
00500 TIM001 TIM002 00000
TIM 001
#0040
TIM 002
#0030
KEEP（11）
00500
00000
TIM001
TIM002
00500
7秒钟
00000
00000
00001
试卷编号： 第 4 页 共 6 页
5、分析下列程序功能并补充画出波形图。（9分）
6、用经验设计法设计满足图所示波形的梯形图。（10分）
00400
00100
CNT020 00100 00300 00300 00301 00301 TIM000 00300 DIFU（13） 00100 CNT 020 #0002 CNT020 00300 TIM 000 #0100 TIM 001 #0050 TIM001 00301 00000 00100
00300
00301
15秒钟
试卷编号： 第 5 页 共 6 页
四、程序设计题（每小题10分， 共20分）
得分
1、用定时器和计数器设计一个长延时电路，在00000的常开触点接通18小时后将00500的
线圈接通。画出梯形图。
2、 某冲床运动的示意图如图所示。在初始状态时机械手在最左边，X4为ON；冲头在最上
面，X3为ON；机械手松开（Y0为OFF）。按下起动按钮X0，Y0变为ON，工件被夹紧并
7秒
00000
00001
00500
00501
试卷编号： 第 6 页 共 6 页
保持，5秒后Y1变为ON，机械手右行，直到碰到X1，以后将顺序完成以下动作：冲头下行，
冲头上行，机械手左行，机械手松开，延时2秒后，系统返回初始状态。画出控制系统的顺
序功能图，并设计出梯形图程序。
其中I/O地址表如下：
输入单元地址分配 输出单元地址分配
X0 00000 Y0 00500
X1 00001 Y1 00501
X2 00002 Y2 00502
X3 00003 Y3 00503
X4 00004 Y4 00504
题 四.4 图
X1
X2
X3
X4
Y3Y4
（2）右行
Y1
（3）下行
（4）上行
（5）左行Y2（1）夹紧Y0（6）松开
Y0
M2
M6M7X2X3X6Y2Y6
四.3 图
