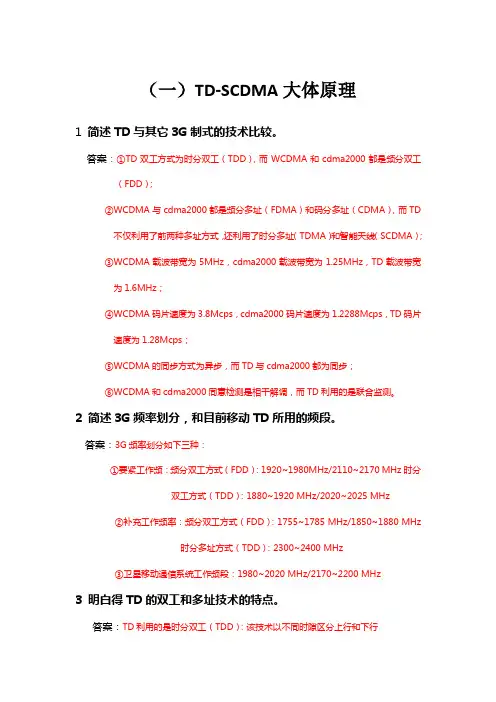

TD常见考题(附答案)
（一）TD-SCDMA大体原理1简述TD与其它3G制式的技术比较。
答案：①TD双工方式为时分双工（TDD），而WCDMA和cdma2000都是频分双工（FDD）；②WCDMA与cdma2000都是频分多址（FDMA）和码分多址（CDMA），而TD不仅利用了前两种多址方式，还利用了时分多址（TDMA）和智能天线（SCDMA）；③WCDMA载波带宽为5MHz，cdma2000载波带宽为1.25MHz，TD载波带宽为1.6MHz；④WCDMA码片速度为3.8Mcps，cdma2000码片速度为1.2288Mcps，TD码片速度为1.28Mcps；⑤WCDMA的同步方式为异步，而TD与cdma2000都为同步；⑥WCDMA和cdma2000同意检测是相干解调，而TD利用的是联合监测。
2 简述3G频率划分，和目前移动TD所用的频段。
答案：3G频率划分如下三种：①要紧工作频：频分双工方式（FDD）：1920~1980MHz/2110~2170 MHz时分双工方式（TDD）：1880~1920 MHz/2020~2025 MHz②补充工作频率：频分双工方式（FDD）：1755~1785 MHz/1850~1880 MHz时分多址方式（TDD）：2300~2400 MHz③卫星移动通信系统工作频段：1980~2020 MHz/2170~2200 MHz3 明白得TD的双工和多址技术的特点。
答案：TD利用的是时分双工（TDD）：该技术以不同时隙区分上行和下行其优势是：在上下行业务不对称时能够给上下行灵活分派不同数量的时隙，频谱效率高；上行和下行利用相同频率载频，便于引入智能天线、联合检测等新技术缺点是：实现较复杂，需要GPS同步，和CDMA技术一路利历时，上下行之间的干扰操纵难度较大。
多址技术的特点：①频分多址（FDMA）：即通过频率上的划分来区分不同的用户，实现起来比较简单，但由于频率资源有限，因此系统容量受限。
TD基础知识介绍
Let’s 3G with ZTE !
传输信道到物理信道的映射
传输信道
DCH
物理信道
专用物理信道(DPCH)
BCH
PCH FACH RACH USCH DSCH
主公共控制物理信道(P-CCPCH)
辅助公共控制物理信道(S-CCPCH) 辅助公共控制物理信道(S-CCPCH) 物理随机接入信道(PRACH) 物理上行共享信道 (PUSCH) 物理下行共享信道 (PDSCH)
Let’s 3G with ZTE !
TD的频率资源和码资源
对于TD-SCDMA系统，根据目前的发展趋势，商用网的最 初阶段应该使用2010～2025MHz，这就是我们习惯说的B 频段，在这个频段，可用频点为9个。f1=2010.8MHz ； f2=2012.4MHz；f3=2014.0MHz；f4=2015.8MHz； f5=2017.4MHz；f6=2019.0MHz；f7=2020.8MHz； f8=2022.4MHz；f9=2024.0MHz。通常我们网络优化中会 使用相对频点=绝对频点*5，所以目前商用网阶段的频点 是10055，10063，10071，10080，10088，10096， 10104，10112，10120，其中前三个用来做室分频点。 以后会用到A频段，主要工作频段为1880～1920MHz。
Let’s 3G with ZTE !
常规时隙
Midamble码 整个系统有128个长度为128chips的基本midamble码，分成32个码组，每
组4个。
一个小区采用哪组基本midamble码由基站决定，当建立起下行同步之后， 移动台就知道所使用的midamble码组。Node B决定本小区将采用这4个基 本midamble中的哪一个。同一时隙的不同用户将使用不同的训练序列位移。 训练序列的作用： 上下行信道估计； 功率测量； 上行同步保持。
TD-SCDMA系统
1、 TD-SCDMA发展历程
2、TD-SCDMA基本参数
3、TD-SCDMA主要特点
4、实践活动
6
1
TD-SCDMA发展历程
TD-SCDMA的发展历程大致可以分为如下五个阶段： （1）准备阶段：从1995年到1998年6月。该阶段开始于1995年 以电信科学技术研究院李世鹤博士等为首的一批科研人员承担了 国家九五重大科技攻关项目基于SCDMA的无线本地环路（WLL
1
TD-SCDMA发展历程
2005年4月，天碁科技率先发布了支持384kbit/s数据传输的TDSCDMA和GSM双模终端的商用芯片组； 2006年3月至12月，北京、上海、青岛、保定、厦门建设TDSCDMA规模试验网； 2006年12月至2008年12月，后续试验网扩容和放号等相关工作 正按部委统一规划有序进行，全国10大城市建设了TD-SCDMA试 商用网； 2009年1月，TD-SCDMA系统正式商用。
SCDMA产业化专项测试结束。
1
TD-SCDMA发展历程
（4）产业化阶段：2000年12月至2005年4月。2000年12月TDSCDMA技术论坛成立；2002年10月，国家公布3G频谱方案，TDSCDMA获强力支持，获得155MHz频谱；2002年10月，TDSCDMA产业联盟成立；2003年6月，TD-SCDMA论坛加入3GPP
道：专用信道和用于ODMA（Opportunity Driven Multiple Access
，机会驱动的多址接入）网络的专用传输信道（ODCH）。DCH 在整个小区或小区内的某一部分使用波束赋形的天线进行发射。
2）传输信道
（2）公共信道（在这类信道中，当消息是发给某一特定的UE 时，需要有内识别信息），公共传输信道有： ① 广播信道（BCH）：广播信道是一个下行传输信道，用于 广播系统和小区的特有信息。 ② 寻呼信道（PCH）：寻呼信道是一个下行传输信道，用于 当系统不知道移动台所在的小区位置时，承载发向移动台的控制 信息。寻呼信道与PI的发射相随，支持睡眠模式。
TD SCDMA
频率和码规划
频率和码规划
TD-SCDMA系统占用15MHz频谱，其中2010MHz～2025MHz为一阶段频段，干扰小，划分为3个5MHz的频段。每 个载频占用带宽为1.6MHz，因此对于5M、10M、15M带宽，分别可支持3、6、9个载频，可以同频组网或异频组网。 同频组网频谱利用率高，邻小区同频干扰大，需损失一定容量换取性能改善；异频组网能有效减少邻小区同频干 扰的影响，改善系统性能，但频谱利用率较低，需要更多的频率资源。目前TD系统的频率规划多采用N频点方案， 即每扇区配置N个载波，其中包含一个主载频、N-1个辅载频。公共控制信道均配置于主载频，辅载频配置业务信 道。主载频和辅助载频使用相同的扰码和mi-damble码。N频点方案可以降低系统干扰，提高系统容量，改善系统 同频组网性能 。
时隙规划
时隙规划
TD-SCDMA系统可以灵活配置上下行时隙转换点，来适应不同业务上下行流量的不对称性。合理配置上下行 时隙转换点是提高系统频谱利用率的有效手段。在具体进行时隙比例规划时，可以根据业务发展状况灵活配置， 根据上下行承载所占BRU比例进行时隙比例的计算。业务发展初期，适应语音业务上下对称的特点可采用3∶3 （上行∶下行）的对称时隙结构；数据业务进一步发展时，可采用2∶4或1∶5的时隙结构 。
TD-SCDMA系统使用具有对应关系的下行导频码、上行导频码、扰码和Midamble码。TD-SCDMA系统128个基 本扰码按编号顺序分为32个组，每组4个，每个基本扰码用于下行UE区分不同的小区。在码规划中，首先确定每 个逻辑小区下行导频码在32个可选码组中的对应序号，然后根据所处的序列位置在对应的4个扰码中为小区选择 一个合适的扰码。基本Midamble码与扰码一一对应，可随着扰码的确定而确定。相比于WCDMA的512个码字，TDSCDMA系统码资源相对较少，因此TD扰码规划较WCDMA网络要求更高 。

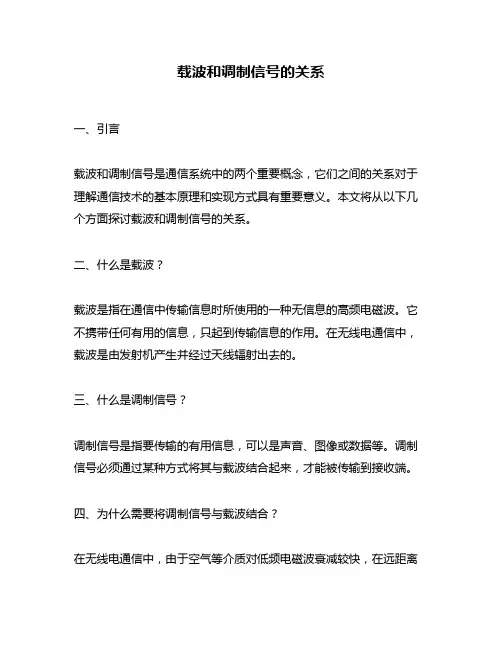

载波和调制信号的关系
载波和调制信号的关系一、引言载波和调制信号是通信系统中的两个重要概念，它们之间的关系对于理解通信技术的基本原理和实现方式具有重要意义。
本文将从以下几个方面探讨载波和调制信号的关系。
二、什么是载波？载波是指在通信中传输信息时所使用的一种无信息的高频电磁波。
它不携带任何有用的信息，只起到传输信息的作用。
在无线电通信中，载波是由发射机产生并经过天线辐射出去的。
三、什么是调制信号？调制信号是指要传输的有用信息，可以是声音、图像或数据等。
调制信号必须通过某种方式将其与载波结合起来，才能被传输到接收端。
四、为什么需要将调制信号与载波结合？在无线电通信中，由于空气等介质对低频电磁波衰减较快，在远距离传输时会出现严重衰减，导致接收端无法正确地接收到信息。
而高频电磁波则能够穿透大气层并远距离传播，因此需要将低频调制信号与高频载波结合起来，通过调制的方式将信息传输到接收端。
五、载波和调制信号的关系载波和调制信号之间的关系可以用以下公式表示：C(t) = Ac * cos(2πfct + φc)其中，C(t)表示载波信号，Ac表示载波振幅，fc表示载波频率，φc表示载波相位；m(t)表示调制信号，它可以是模拟信号或数字信号。
将调制信号与载波结合的过程称为调制。
常见的调制方式有以下几种：1. 幅度调制（AM）幅度调制是将调制信号的幅度变化作用于载波振幅上，使得载波振幅随着调制信号而变化。
这种方式简单直接，但受到噪声和干扰影响较大。
2. 频率调制（FM）频率调制是将调制信号的频率变化作用于载波频率上，使得载波频率随着调制信号而变化。
这种方式抗噪声和抗干扰能力较强。
3. 相位调制（PM）相位调制是将调制信号的相位变化作用于载波相位上，使得载波相位随着调制信号而变化。
这种方式对于数字信号的传输效果较好。
六、结论综上所述，载波和调制信号是通信系统中不可或缺的两个概念。
通过将调制信号与载波结合起来，可以实现信息的远距离传输。
不同的调制方式有各自的特点和适用范围，需要根据具体情况进行选择。
TD复习知识点梳理v1
1、中国3G频谱分配第三代公众移动通信系统的工作频段：（一）主要工作频段：频分双工 (FDD) 方式：1920-1980MHz / 2110-2170MHz 时分双工 (TDD) 方式：1880-1920MHz、2010-2025MHz （二）补充工作频率：频分双工 (FDD) 方式：1755-1785MHz / 1850-1880MHz 时分双工 (TDD) 方式：2300-2400MHz2、3G主流技术比较3、UTRAN体系结构4、网络结构及接口5、3G标准演进6、双工技术对比●频分双工（FDD）：以不同频率区分上行和下行☐优点：实现简单☐缺点：上下行业务不对称时（主要是数据业务）频谱利用效率低●时分双工（TDD）：以不同时隙区分上行和下行☐优点⏹在上下行业务不对称时可以给上下行灵活分配不同数量的时隙，频谱效率高⏹上行和下行使用相同频率载频，便于引入智能天线、联合检测等新技术☐缺点⏹实现较复杂，需要GPS同步⏹和CDMA技术一起使用时，上下行之间的干扰控制难度较大7、多址接入技术TD-SCDMA使用的多址接入技术：FDMA＋TDMA＋CDMA＋SDMA（智能天线）8、常用单位●Bit（比特）：经过信源编码的，含有信息的数据●Symbol（符号）：经过信道编码、交织后的数据●Chip（码片）：经过最终扩频得到的数据●Chip Rate (cps)：码片速率，CDMA系统的基础参数☐TD-SCDMA系统码片速率为1.28Mcps●Spreading Factor（SF，扩频因子）：扩频码的长度TD-SCDMA的语音编码：AMR (Adaptive Multi-Rate) 语音编码TD-SCDMA的信道编码：☐语音业务：卷积码（1/2、1/3）☐数据业务：卷积码或Turbo码9、3G业务分类可以分为4类：会话类业务（Conversational）、流类业务（Streaming）、交互类业务（Interactive）、背景类业务（Background）。
TD
（一）TD-SCDMA基本原理1简述TD与其它3G制式的技术比较。
答案：①TD双工方式为时分双工（TDD），而WCDMA和cdma2000都是频分双工（FDD）；②WCDMA与cdma2000都是频分多址（FDMA）和码分多址（CDMA），而TD不仅使用了前两种多址方式，还使用了时分多址（TDMA）和智能天线（SCDMA）；③WCDMA载波带宽为5MHz，cdma2000载波带宽为 1.25MHz，TD载波带宽为1.6MHz；④WCDMA码片速率为3.8Mcps，cdma2000码片速率为1.2288Mcps，TD码片速率为1.28Mcps；⑤WCDMA的同步方式为异步，而TD与cdma2000都为同步；⑥WCDMA和cdma2000接受检测是相干解调，而TD使用的是联合监测。
2 简述3G频率划分，以及目前移动TD所用的频段。
答案：3G频率划分如下三种：①主要工作频：频分双工方式（FDD）：1920~1980MHz/2110~2170 MHz时分双工方式（TDD）：1880~1920 MHz/2010~2025 MHz②补充工作频率：频分双工方式（FDD）：1755~1785 MHz/1850~1880 MHz时分多址方式（TDD）：2300~2400 MHz③卫星移动通信系统工作频段：1980~2010 MHz/2170~2200 MHz3 理解TD的双工以及多址技术的特点。
答案：TD使用的是时分双工（TDD）：该技术以不同时隙区分上行和下行其优点是：在上下行业务不对称时可以给上下行灵活分配不同数量的时隙，频谱效率高；上行和下行使用相同频率载频，便于引入智能天线、联合检测等新技术缺点是：实现较复杂，需要GPS同步，和CDMA技术一起使用时，上下行之间的干扰控制难度较大。
多址技术的特点：①频分多址（FDMA）：即通过频率上的划分来区分不同的用户，实现起来比较简单，但由于频率资源有限，所以系统容量受限。
TD—MBMS专用载波技术简介
他Ｔ Ｓ Ｄ— ＣＤＭＡ业务 时分 复用 ，共用接收 机 ，因此可 以在 原 有接收机 的基础 上进行升级 即可提供 支持 ，大大加快 了商用
进程。
为了进一 步提 高频谱利 用率 ，提 供更高数据率 的手机 电
隙构成。
１ 码片 ６ ●一 ３ ２ ５ 码片— ’ ４ ４ 码片 ■一３ ２ ■ ５ 码片 数据部分 １ Ｍｉ ｍ Ｉ ｄ ｂ ａ ｅ
Ｑ 讧
Ｔ ＭＢ Ｄ— ＭＳ的第 二阶段 ，即Ｔ ＭＢ 专用载波 阶段 ， Ｄ— ＭＳ 基 － Ｓ Ｎ （ ｉｇｅ Ｆｅ ｕ ｎ ｙＮ ｔ ｒ ，即单频 网 ） ￣ Ｆ Ｓｎ ｌ ｒｑ ｅ ｃ ｅｗｏｋ 技术 ， 在 整个载波上提供全 下行的单频 网广 播 ，同时对 时隙结构进 行了显著 的演 进。本文介绍Ｔ ＭＢ Ｄ— ＭＳ（ 二阶段 ） 用载 波 专
２ Ｄ— ＭＳ 用载 波及其时 隙结构 Ｔ ＭＢ 专
在 第二 阶段 ，Ｔ ＭＢＭＳ Ｄ— 在专 用载 波 上承载 ，载 波 上 的所 有时 隙均 为下行 。见 图３，将Ｔ Ｓ Ｄ— ＣＤＭＡ帧结 构 中的
收稿 日期 ： ２ ０年 ７ ５ ０８ 月 日
臣
：・ 责任编辑：熊柳潜 ｘｕ ｉ ＠ｍｃ １ｔ ｏ ： ： ｌｑ ｎ ｉ ａ ２ ｓｃ ｒ ．ｎ
【 关键词 】Ｔ ＭＢ Ｄ— ＭＳ 载波
中国 移 动 已Ｔ ４Ｅ １ ， 日起 在 中 国 ８个 城 市 ，启 动ＴＤ一 ］ Ｓ ＣＤＭＡ 会化业务 测试和试 商用。 社
主频 点
频点和Ｕ Ｎ Ｔ 联合组 网示 意图…。
Ｎ 点组 网 频 ＵＴ 组 网 — Ｎ 点 组 网 Ｎ 频
简答-GSM原理
简答-GSM原理基本常识理解1、简要说明FDMA、TDMA和CDMA的定义和⼯作原理。
频分多址（FDMA）频分，有时也称之为信道化，就是把整个可分配的频谱划分成许多单个⽆线电信道（发射和接收载频对），每个信道可以传输⼀路话⾳或控制信息。
在系统的控制下，任何⼀个⽤户都可以接⼊这些信道中的任何⼀个。
模拟蜂窝系统是FDMA 结构的⼀个典型例⼦，数字蜂窝系统中也同样可以采⽤FDMA，只是不会采⽤纯频分的⽅式，⽐如GSM 系统就采⽤了FDMA。
时分多址（TDMA）时分多址是在⼀个宽带的⽆线载波上，按时间（或称为时隙）划分为若⼲时分信道，每⼀⽤户占⽤⼀个时隙，只在这⼀指定的时隙内收（或发）信号，故称为时分多址。
此多址⽅式在数字蜂窝系统中采⽤，GSM 系统也采⽤了此种⽅式。
TDMA是⼀种较复杂的结构，最简单的情况是单路载频被划分成许多不同的时隙，每个时隙传输⼀路猝发式信息。
TDMA 中关键部分为⽤户部分，每⼀个⽤户分配给⼀个时隙（在呼叫开始时分配），⽤户与基站之间进⾏同步通信，并对时隙进⾏计数。
当⾃⼰的时隙到来时，⼿机就启动接收和解调电路，对基站发来的猝发式信息进⾏解码。
同样，当⽤户要发送信息时，⾸先将信息进⾏缓存，等到⾃⼰时隙的到来。
在时隙开始后，再将信息以加倍的速率发射出去，然后⼜开始积累下⼀次猝发式传输。
码分多址（CDMA）码分多址是⼀种利⽤扩频技术所形成的不同的码序列实现的多址⽅式。
它不像FDMA、TDMA那样把⽤户的信息从频率和时间上进⾏分离，它可在⼀个信道上同时传输多个⽤户的信息，也就是说，允许⽤户之间的相互⼲扰。
其关键是信息在传输以前要进⾏特殊的编码，编码后的信息混合后不会丢失原来的信息。
有多少个互为正交的码序列，就可以有多少个⽤户同时在⼀个载波上通信。
每个发射机都有⾃⼰唯⼀的代码（伪随机码），同时接收机也知道要接收的代码，⽤这个代码作为信号的滤波器，接收机就能从所有其他信号的背景中恢复成原来的信息码（这个过程称为解扩）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
谁能帮我完整的介绍一下 TD里面载波 信道 信令 帧 时隙 码道 码片 之间的关系？
悬赏分：10 - 解决时间：2010-4-4 11:19
1谁能帮我完整的介绍一下 TD里面载波 信道 信令 帧 时隙 码道 码片 之间的关系？
2.我知道TD是时分同步码分多址，麻烦通信方面的大侠帮我顺一下通话的时候，信号是怎么传输的？
3.载波 信道 信令 帧 时隙 码道 码片这些通信术语在传输中是怎么运行的，先后顺序。
问题补充：
回答的针对性不强
提问者： 343321666 - 二级
最佳答案
你的问题好大。。不是几句话能讲清楚的。估计洋洒万八千字也不见得讲清楚。
建议你从时隙-帧结构-（TD系统组成）-信道-信令这样的顺序了解下基本概念。可以参照GSM标准。
下面我就你说的几个概念间的关系简单说下。
TD-SCDMA物理信道
TD-SCDMA系统的物理信道采用4层结构:系统帧号、无线帧、子帧、时隙/码。依据资源分配方案的不同，
子帧或时隙/码的配置结构也可能有所不同。系统使用时隙和扩频码在时域和码域上来区分不同的用户信
号。
TDD模式下的物理信道由突发（Burst）构成，这些Burst仅在所分配的无线帧中的特定时隙发射。无
线帧的分配可以是连续的（即每一帧的时隙都分配给物理信道），也可以是不连续的（即仅有部分无线帧
中的时隙分配给物理信道）。
除下行导频（DwPTS）和上行接入（UpPTS）突发外，其他所有用于信息传输的突发都具有相同的结
构，即由2个数据部分、1个训练序列码和1个保护时间片组成。数据部分对称地分布于训练序列的两端。
1个突发的持续时间就定义为1个时隙。1个发射机可以在同一时刻、同一频率上发射多个突发以对应同
一时隙中的不同信道，不同信道使用不同的OVSF信道化码来实现物理信道的码分。
在TD-SCDMA系统中，每个小区一般使用1个基本的训练序列码。对这个基本的训练序列码进行等
长的循环移位（长度取决于同一时隙的用户数），又可以得到一系列的训练序列。同一时隙的不同用户将
使用不同的训练序列位移。因此，1个物理信道是由频率、时隙、信道码、训练序列位移和无线帧分配等
诸多参数来共同定义的。
1.1帧结构
3GPP定义的1个TDMA帧长度为10ms。TD-SCDMA系统为了实现快速功率控制和定时提前校准以
及对一些新技术的支持（如智能天线），将1个10ms的帧分成2个结构完全相同的子帧，每个子帧的时
长为5ms。每个5 ms的子帧由3个特殊时隙和7个常规时隙（TS0～TS6）组成。常规时隙用作传送用户
数据或控制信息。在这7个常规时隙中，TS0总是固定地用作下行时隙来发送系统广播信息（在单载频小
区，通常不承载业务），而TS1总是固定地用作上行时隙。其他的常规时隙可以根据需要灵活地配置成上
行或下行，以实现不对称业务的传输，如分组数据。每个子帧总是从TS0开始。用作上行链路的时隙和用
作下行链路的时隙之间由1个转换点分开。每个5 ms的子帧有2个转换点，第一个转换点固定在TS0结
束处，而第二个转换点则取决于小区上、下行时隙的配置，可位于TS1～TS6结束处。
1.2时隙结构
时隙结构也就是突发的结构。TD-SCDMA系统共定义了4种时隙类型，它们是DwPTS、UpPTS、GP
和TS0～TS6。其中DwPTS和UpPTS分别用作上行同步和下行同步，不承载用户数据，GP用作上行同
步建立过程中的传播时延保护，TS0～TS6用于承载用户数据或控制信息。
1.2.1DwPTS时隙
DwPTS时隙用来发送下行同步码（SYNC_DL），其时隙长度为96chip，其中同步码长为64chip，前
面有32chip用作TS0时隙的拖尾保护。Node B必须在每个小区的DwPTS时隙发送下行同步码。不同的
下行同步码标识了不同的小区，其发送功率必须保证全方向覆盖整个小区。按物理信道来划分，发送下行
同步码的信道也叫做下行同步信道（DwPCH）。在DwPTS时隙没有码分复用，也就是说，该时隙仅有1
个物理信道DwPCH。
1.2.2UpPTS时隙
UpPTS时隙被UE用来发送上行同步码（SYNC_UL），以建立和NodeB的上行同步。UpPTS时隙
长度为160chip，其中同步码长为128chip，另有32 chip用作拖尾保护。多个UE可以在同一时刻发起上
行同步建立。Node B可以在同一子帧的UpPTS时隙识别多达8个不同的上行同步码。按物理信道划分，
用于上行同步建立的信道也叫做上行同步信道（UpPCH）。1个小区中最多可有8个UpPCH同时存在。
1.2.3TS0～TS6时隙
TS0～TS6共7个常规时隙被用作用户数据或控制信息的传输，它们具有完全相同的时隙结构。每个
时隙被分成了4个域：2个数据域、1个训练序列域（Midamble）和1个用作时隙保护的空域（GP）。
1.3数据域
数据域对称地分布于Midamble码的两端，每域的长度为352chip，所能承载的数据符号数取决于所用
的扩频因子。每一数据域所能容纳的数据符号数S与扩频因子SF的关系为：S×SF＝352。在TD-SCDMA
系统中，上行方向SF可取的值为：1、2、4、8、16，其对应的S值为：352、176、88、44、22，而在
下行方向，SF可取的值仅为1和16两种，对应的S值为352和22。
数据域用于承载来自传输信道的用户数据或高层控制信息，除此之外，在专有信道和部分公共信道上，
数据域的部分数据符号还被用来承载3种类型的物理层信令：TFCI、TPC和SS。
2 TD-SCDMA单载频小区容量
2.1信道与BRU
在TD-SCDMA系统中，现有规范规定1个小区对应1个载频，1个信道就是载波、时隙、扩频码的组合，
也叫1个资源单位。其中，1个时隙内由1个16位扩频码划分的信道有16个，它是最基本的资源单位，
即BRU。1个信道占用的BRU个数是不一样的，1个RU（RUSF1）占用了16个BRU，1个RUSF8则
占用2个BRU，通常1个语音业务信道需占用2个BRU，而在1个载波上，所能提供的BRU的最大个数
是固定的。在每个RU中，即在1个常规时隙中含有2个数据符号字段，其中每个数据符号字段有352chip，
则在1个RU中有352×2=704chip。当扩频因子为16时（对应1个BRU），在1个RU中所包含的数据
符号数为704/16=44。如果采用QPSK调制方式，则在1个码道中所包含的数据比特数为44×2=88 bit；
如果采用8PSK调制方式（此种调制方式一般应用于2M的业务），则在1个码道中所包含的数据比特数
为44×3=132 bit。因为1个子帧的长度为5 ms，因此，当采用QPSK调制方式时，1个BRU的速率为88
bit/5 ms=17.6 kbit/s；当采用8PSK调制方式时，1个BRU的速率为132 bit/5 ms=26.4 kbit/s。
2.2多码道传输与单码道传输
在TD-SCDMA中，OVSF码的使用使得信道可以传输各种速率的数据：对于低速的数据可以采用较
大的扩频因子（扩频增益大）；而高速的数据可以用较小的扩频因子（扩频增益小）。这样对于1个高速
的（需要多个资源单元）承载业务，可以有2种信道分配方式：一是为该业务分配多个码道，其中每个码
道都采用较大的扩频因子（较低的单信道数据速率），进行多码道传输，以达到较高的数据速率（如分配
2个SF=16的码道）；二是仅为该业务分配1个（或者较少）码道，并使用较小的扩频因子（较高的单信
道数据速率，如分配1个SF=8的码道）。
2.3时域集中分配与码域集中分配
对于多码道传输，也有2种不同的码道分配方式需要考虑：“码域集中分配”和“时域集中分配”，当然，
也可以采用两者的结合。码域集中分配是首先将1个时隙内的多个码道集中分配给用户，如果该时隙内可
用码道不够，再考虑分配其他时隙内的码道；而时域集中分配是同时将多个时隙分配给用户，但每个时隙
可能分配更少的BRU给该用户。码域集中分配减少了每个时隙内的平均用户数，但由于在同一时隙可能同
时需要多个码道，阻塞概率将高于时域集中分配原则。如下行128k数据业务，既可以使用每子帧1个时
隙，每个时隙分配16个BRU（码域集中分配，简称方案一），也可以采用每个子帧2个时隙，每个时隙
8BRU（偏向于时域集中，简称方案二）。假设系统能满码道工作，采用方案一，每个时隙平均可能有2
个用户，而方案二则只可能有1个用户。同样，在系统不进行资源整合时，每个时隙有1个小业务量用户
（譬如话音业务），则128k业务采用方案一的资源分配策略将被阻塞，而采用方案二则不会。同时，采
用方案二，由于同一时隙支持的用户数较多，因此在空间上可以隔离，结合智能天线的波束赋形，小区内
干扰较低，基于干扰的接纳控制时，方案二被阻塞的概率也降低了。从系统性能来看，时域集中分配总体
上优于码域集中分配，但对RRM算法的要求和终端的设计要求也更高。因此，在覆盖受限的业务可以考
虑时域集中分配，将所需的BRU分散到不同时隙，增大小区覆盖，而其他业务则主要考虑码域集中分配，
降低RRM调度的复杂性。
