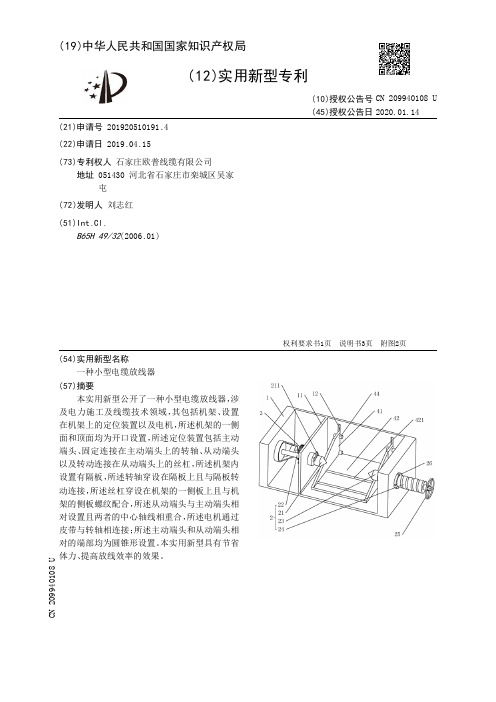

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920510191.4(22)申请日 2019.04.15(73)专利权人 石家庄欧普线缆有限公司地址 051430 河北省石家庄市栾城区吴家屯(72)发明人 刘志红 (51)Int.Cl.B65H 49/32(2006.01)(54)实用新型名称一种小型电缆放线器(57)摘要本实用新型公开了一种小型电缆放线器，涉及电力施工及线缆技术领域，其包括机架、设置在机架上的定位装置以及电机，所述机架的一侧面和顶面均为开口设置，所述定位装置包括主动端头、固定连接在主动端头上的转轴、从动端头以及转动连接在从动端头上的丝杠，所述机架内设置有隔板，所述转轴穿设在隔板上且与隔板转动连接，所述丝杠穿设在机架的一侧板上且与机架的侧板螺纹配合，所述从动端头与主动端头相对设置且两者的中心轴线相重合，所述电机通过皮带与转轴相连接；所述主动端头和从动端头相对的端部均为圆锥形设置。
本实用新型具有节省体力、提高放线效率的效果。
权利要求书1页 说明书3页 附图2页CN 209940108 U 2020.01.14C N 209940108U权 利 要 求 书1/1页CN 209940108 U1.一种小型电缆放线器，其特征在于：包括机架（1）、设置在机架（1）上的定位装置（2）以及电机（3），所述机架（1）的一侧面和顶面均为开口设置，所述定位装置（2）包括主动端头（21）、固定连接在主动端头（21）上的转轴（22）、从动端头（23）以及转动连接在从动端头（23）上的丝杠（24），所述机架（1）内设置有隔板（11），所述转轴（22）穿设在隔板（11）上且与隔板（11）转动连接，所述丝杠（24）穿设在机架（1）的一侧板上且与机架（1）的侧板螺纹配合，所述从动端头（23）与主动端头（21）相对设置且两者的中心轴线相重合，所述电机（3）通过皮带与转轴（22）相连接；所述主动端头（21）和从动端头（23）相对的端部均为圆锥形设置。
【CN210286344U】一种方便收放的线束收卷装置【专利】

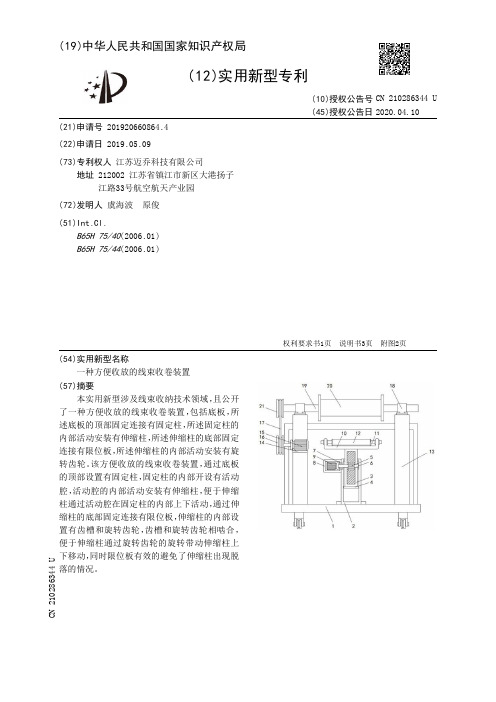

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920660864.4(22)申请日 2019.05.09(73)专利权人 江苏迈乔科技有限公司地址 212002 江苏省镇江市新区大港扬子江路33号航空航天产业园
(72)发明人 虞海波 原俊 (51)Int.Cl.B65H 75/40(2006.01)
B65H 75/44(2006.01)
(54)实用新型名称一种方便收放的线束收卷装置(57)摘要本实用新型涉及线束收纳技术领域，且公开了一种方便收放的线束收卷装置，包括底板，所述底板的顶部固定连接有固定柱，所述固定柱的内部活动安装有伸缩柱，所述伸缩柱的底部固定连接有限位板，所述伸缩柱的内部活动安装有旋转齿轮。该方便收放的线束收卷装置，通过底板的顶部设置有固定柱，固定柱的内部开设有活动腔，活动腔的内部活动安装有伸缩柱，便于伸缩柱通过活动腔在固定柱的内部上下活动，通过伸缩柱的底部固定连接有限位板，伸缩柱的内部设置有齿槽和旋转齿轮，齿槽和旋转齿轮相啮合，便于伸缩柱通过旋转齿轮的旋转带动伸缩柱上下移动，同时限位板有效的避免了伸缩柱出现脱落的情况。
权利要求书1页 说明书3页 附图2页CN 210286344 U2020.04.10
CN 210286344 U1.一种方便收放的线束收卷装置，包括底板(1)，其特征在于：所述底板(1)的顶部固定连接有固定柱(2)，所述固定柱(2)的内部活动安装有伸缩柱(3)，所述伸缩柱(3)的底部固定连接有限位板(4)，所述伸缩柱(3)的内部活动安装有旋转齿轮(5)，所述旋转齿轮(5)的内部固定安装有转轴(6)，所述固定柱(2)的内部固定安装有连接轴承(7)，所述固定柱(2)的左侧固定连接有电机箱(8)，所述电机箱(8)的内部固定安装有旋转电机(9)，所述伸缩柱(3)的顶部固定连接有支撑架(10)，所述支撑架(10)的内部活动安装有旋转杆(11)，所述旋转杆(11)的外部套装有导线筒(12)，所述底板(1)的顶部固定连接有数量为两个的支撑柱(13)，所述支撑柱(13)的正面固定连接有支撑板(14)，所述支撑板(14)的顶部固定连接有传动电机(15)，所述传动电机(15)的输出轴上固定连接有传动轮(16)，所述传动轮(16)的外部套装有传动带(17)，所述支撑柱(13)的顶部固定连接有轴承座(18)，所述轴承座(18)的内部活动安装有旋转柱(19)，所述旋转柱(19)的外部套装有收线筒(20)，所述旋转柱(19)的左侧固定连接有从动轮(21)。2.根据权利要求1所述的一种方便收放的线束收卷装置，其特征在于：所述固定柱(2)的内部开设有活动腔，活动腔的内部活动安装有伸缩柱(3)。3.根据权利要求1所述的一种方便收放的线束收卷装置，其特征在于：所述伸缩柱(3)的内部开设有齿槽，齿槽的内部啮合有旋转齿轮(5)。4.根据权利要求1所述的一种方便收放的线束收卷装置，其特征在于：所述固定柱(2)的内部固定安装有两个连接轴承(7)，两个所述连接轴承(7)的内部均与转轴(6)活动连接。5.根据权利要求1所述的一种方便收放的线束收卷装置，其特征在于：所述旋转电机(9)的输出轴上固定连接有转轴(6)，所述支撑架(10)的左右两侧内部均固定安装有轴承，两个轴承的内部均与旋转杆(11)活动连接。6.根据权利要求1所述的一种方便收放的线束收卷装置，其特征在于：所述传动轮(16)与从动轮(21)的外部均与传动带(17)活动连接，所述传动轮(16)通过传动带(17)与从动轮(21)传动连接。
【CN209536655U】一种电缆编织机的收线机构【专利】

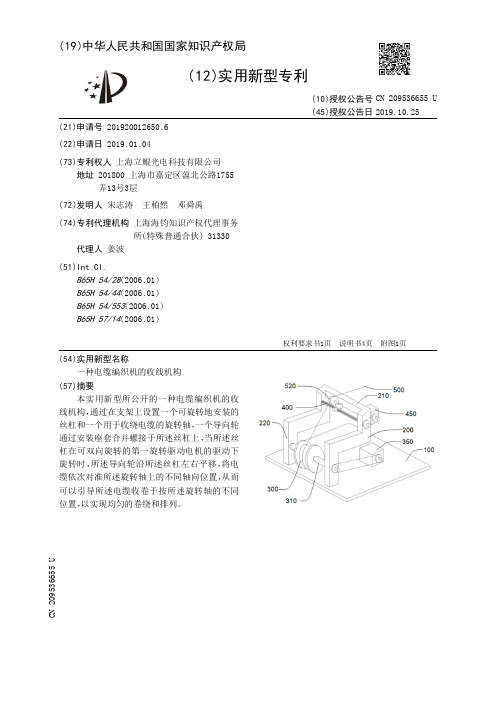

( 12 )实 用新型专利
(21)申请号 201920012650 .6
(22)申请日 2019 .01 .04
(73)专利权人 上海立鲲光电科技有限公司 地址 201800 上海市嘉定区蕰北公路1755 弄13号3层
(72)655 U
说 明 书
1/4 页
一种电缆编织机的收线机构
技术领域 [0001] 本实用新型涉及一种电缆用的设备，尤其涉及一种电缆编织机的收线机构。
背景技术 [0002] 电缆，在运输和储存时 ，为了节约空间 ，防止紊乱，都是收卷在各个绕线轮上。但 是，工业用的电缆，尤其是包覆有外层材料的电缆，通常都具有比较粗的直径，重量较大，硬 度也比 较大 ，柔软性较差 ，一般都难以 卷绕成圈 ，通常都需 要专门的 机器以 卷绕至绕 线轮 上。 [0003] 但是，现有的对电缆卷绕成圈的机器，因为电缆的柔软性比较差，故通常都很难保 证将电缆卷绕后，均匀地排列在绕线轮的轴上。 [0004] 因此，现有技术还有待于改进和发展。
权利要求书1页 说明书4页 附图1页
CN 209536655 U
CN 209536655 U
权 利 要 求 书
1/1 页
1 .一种电缆编织机的收线机构，其特征在于，包括水平的基座、导向轮和安装座，所述 基座上设置一个支架，所述支架包括两个侧支架；
所述侧支架之间连接一个水平的旋转轴，所述旋转轴可绕轴向旋转； 所述侧支架之间还连接一个水平方向的丝杠，所述丝杠平行于所述旋转轴； 所述丝杠可绕轴向旋转地安装于所述支架上； 所述导向 轮可旋转地设置于所述安装座的 顶层 ，所述安装座还包括一个贯通的 螺孔 ， 所述螺孔的内螺纹与所述丝杠的外螺纹啮合；所述导向轮的中心轴与所述旋转轴平行。 2 .根据权利要求1所述的收线机构，其特征在于，两个所述侧支架分别设有固定块，固 定块内设有旋转轴承，丝杠的两端分别与一个固定块内旋转轴承的旋转部相固定。 3 .根据权利要求1所述的收线机构，其特征在于，所述安装座的上端设有两个竖直支撑 部，导向轮置于两个所述竖直支撑部之间。 4 .根据权利要求1所述的收线机构，其特征在于，所述安装座还包括一个底层，所述螺 孔设置于所述底层，所述顶层和所述底层通过一个连接板连接。 5 .根据权利要求1所述的收线机构，其特征在于，所述安装座还包括一个贯穿的限位 孔，所述限位孔与所述螺孔平行；所述侧支架之间还连接一根限位杆，所述限位杆与所述丝 杠平行，所述限位杆穿过所述限位孔。 6 .根据权利要求5所述的收线机构，其特征在于，所述限位孔设置于所述顶层。 7 .根据权利要求1至6任一所述的收线机构，其特征在于，所述丝杠连接一个第一旋转 驱动电机，所述第一旋转驱动电机驱动所述丝杠绕轴向作正反双向旋转。 8 .根据权利要求1至6任一所述的收线机构，其特征在于，一个第二旋转驱动电机连接 并驱动所述旋转轴旋转。 9 .根据权利要求8所述的收线机构，其特征在于，所述第二旋转驱动电机与所述旋转轴 通过皮带连接驱动旋转。 10 .根据权利要求1所述的收线机构，其特征在于，所述旋转轴包括相接的第一段和第 二段，其中，第一段和第二段可拆卸连接。
【CN209591660U】一种线芯绞合装置【专利】

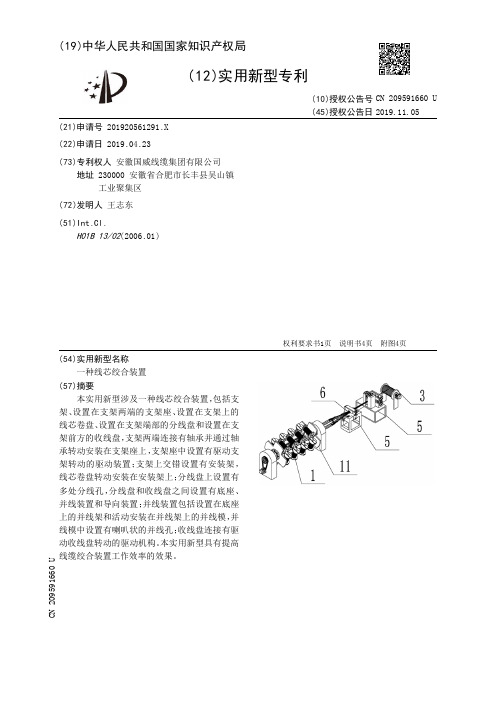

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920561291.X(22)申请日 2019.04.23(73)专利权人 安徽国威线缆集团有限公司地址 230000 安徽省合肥市长丰县吴山镇工业聚集区(72)发明人 王志东 (51)Int.Cl.H01B 13/02(2006.01)(54)实用新型名称一种线芯绞合装置(57)摘要本实用新型涉及一种线芯绞合装置，包括支架、设置在支架两端的支架座、设置在支架上的线芯卷盘、设置在支架端部的分线盘和设置在支架前方的收线盘，支架两端连接有轴承并通过轴承转动安装在支架座上，支架座中设置有驱动支架转动的驱动装置；支架上交错设置有安装架，线芯卷盘转动安装在安装架上；分线盘上设置有多处分线孔，分线盘和收线盘之间设置有底座、并线装置和导向装置；并线装置包括设置在底座上的并线架和活动安装在并线架上的并线模，并线模中设置有喇叭状的并线孔；收线盘连接有驱动收线盘转动的驱动机构。
本实用新型具有提高线缆绞合装置工作效率的效果。
权利要求书1页 说明书4页 附图4页CN 209591660 U 2019.11.05C N 209591660U权 利 要 求 书1/1页CN 209591660 U1.一种线芯绞合装置，包括支架(1)、设置在支架(1)两端的支架座（11）、设置在支架(1)上的线芯卷盘(2)、设置在支架(1)端部的分线盘(3)和设置在支架(1)前方的收线盘(4)，其特征在于：支架(1)两端连接有轴承并通过轴承转动安装在支架座（11）上，支架座（11）中设置有驱动支架(1)转动的驱动装置；支架(1)上交错设置有安装架(12)，线芯卷盘(2)转动安装在安装架(12)上；分线盘(3)上设置有多处分线孔，分线盘(3)和收线盘(4)之间设置有底座(5)、并线装置和导向装置；并线装置包括设置在底座(5)上的并线架(6)和活动安装在并线架(6)上的并线模(61)，并线模(61)中设置有喇叭状的并线孔(610)；并线架(6)顶部铰接有盖板(62)，并线架(6)边缘铰接有螺柱(63)，螺柱(63)上设置外螺纹槽，盖板(62)边缘开设有与螺柱(63)配合的一形槽，螺柱(63)顶部螺纹安装有螺母(64)，螺母(64)作用在盖板(62)上并与盖板(62)抵接；收线盘(4)连接有驱动收线盘(4)转动的驱动机构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920537878.7
(22)申请日 2019.04.19
(73)专利权人 湖南海润电气有限公司
地址 414109 湖南省岳阳市岳阳县麻塘镇
工业电磁铁功能区一号（麻塘镇洞庭
村唐家组)
(72)发明人 林茜华 刘剑 杨大林 刘彬
(74)专利代理机构 岳阳市大正专利事务所
43103
代理人 皮维华
(51)Int.Cl.
B65H 63/08
(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称
一种电缆卷筒收线限位装置
(57)摘要
本实用新型公开了一种电缆卷筒收线限位
装置，由导轮架、横导轮一、固定销、活动压杆、压
缩弹簧、限位开关、卡线手柄、电缆、横导轮二和
竖导轮组成，横导轮一、横导轮二及竖导轮安装
在导轮架内，横导轮一固定，横导轮二及竖导轮
可自由旋转，电缆穿过横导轮一、横导轮二及竖
导轮之间的空隙，电缆外端拉出点处锁有卡线手
柄，所述限位开关为触动限位开关，触动限位开
关嵌套安装在横导轮一内，活动压杆通过固定销
也安装在横导轮一上，活动压杆通过固定销可在
一定角度范围内在横导轮一上转动，在横导轮一
与活动压杆之间安装有压缩弹簧。本实用新型是
简单直接且可靠的电缆卷筒收线限位装置，在电
缆卷筒排缆不规范导致圈数不准确时仍能正常
动作。
权利要求书1页 说明书2页 附图4页
CN 209740406 U
2019.12.06
C
N
2
0
9
7
4
0
4
0
6
U
1.一种电缆卷筒收线限位装置，由导轮架、横导轮一、固定销、活动压杆、压缩弹簧、限
位开关、卡线手柄、电缆、横导轮二和竖导轮组成，其特征在于：横导轮一、横导轮二及竖导
轮安装在导轮架内，横导轮一固定，横导轮二及竖导轮可自由旋转，电缆穿过横导轮一、横
导轮二及竖导轮之间的空隙，电缆外端拉出点处锁有卡线手柄，所述限位开关为触动限位
开关，触动限位开关嵌套安装在横导轮一内，活动压杆通过固定销也安装在横导轮一上，活
动压杆通过固定销可在一定角度范围内在横导轮一上转动，在横导轮一与活动压杆之间安
装有压缩弹簧。
2.根据权利要求1所述的电缆卷筒收线限位装置，其特征在于：所述一定角度范围为0
~
90度，且不包括90度。
3.根据权利要求1所述的电缆卷筒收线限位装置，其特征在于：当放缆及电缆未收回到
位时，压缩弹簧推开活动压杆，触动限位开关处于断开状态；当电缆收回完成时，卡线手柄
压到活动压杆并压迫触动限位开关触点，触动限位开关闭合。
权 利 要 求 书
1/1页
2
CN 209740406 U
