解决变排量压缩机
修迈腾点我一汽大众迈腾常见故障大全后续不断更新
修迈腾点我一汽大众迈腾常见故障大全后续不断更新例一故障现象：拆装发动机后出现空调不制冷。
故障诊断：电脑读码取故障码08 空调系统显示故障“空调压缩机激活断路/ 对正极短路主动静态” 。
检查压缩机插头时发现水泵和压缩机插头插反，将插头正确复位后空调工作正常。
故障排除：复位压缩机插头。
例二：故障现象：后车门在升降时出现“咯噔”的响声故障诊断：车门玻璃升降支架的滑轮设计有缺陷，通病。
质保期内可以回4S 店免费更换，过了质保期建议拆先重新上油，如果仍然不能恢复，需要更换升降支架总成，电机不用更换。
故障排除：更换支架。
例三：故障现象：更换机油后机油灯报警故障诊断：车辆在修理厂更换机油后，行驶中机油灯偶尔会点亮报警，这种情况大多是我们更换的机油格质量有问题，不达标导致。
建议直接更换一个质量好的机油格即可解决问题。
故障排除：换机油格。
例四：故障现象：发动机故障灯亮故障诊断：电脑检测发现有混合气过稀的故障代码，大多是油气分离器（废气阀）内部膜片出现了损坏，导致过多的空气进入发动机引起。
发动机怠速运转时用手摸一下油气分离器的气口，如果有吸气的现象，说明已经坏了。
这种情况有时还会导致发动机出现尖叫的响声。
故障排除：更换油气分离器。
例五：故障现象：室内灯和杂物箱灯同时不亮故障诊断：电脑检测无任何故障代码，检查发现保险丝烧掉，更换后用了几天再次烧掉。
检查发现是后阅读灯电路板内4号脚连接的常火电和W12为右后阅读灯负极连接电路板虚联在一起，尽管当前无战事，但在较大振动状态下，电路连接板的亲密接触便产生了短路现象，熔断SC15保险。
故障排除：调整虚接位置即可。
例六：故障现象：更换ABS泵后出现故障码03201，不能消除解决方案：1、ABS 系统故障码03201 含义:未进行基础设定/基础设定错误。
2、解决方法：进入ABS 控制器地址码03－16 输入50403，然后再进入匹配通道10－21 输入匹配值。
匹配值依据车辆动力总成的配置，相应的给定数值7 或4。
SANDEN压缩机介绍
境舒适性；
SDV Compressor
排气压力Pd （kg/cm2G)
4.3 SD7V压缩机的运行范围
30
20
10
压缩机运行许可范围
0 0123456789
压缩机转速 N(×1000RPM)
排气压力范围：4-28 （kg/cm2G） 压缩机转速范围：800-8000（rpm）
高温高压气态冷媒
2.2蒸气压缩制冷循环压--焓图
焓值
2.3热力膨胀阀循环系统（CCTXV）
特点：不适应压缩机转速大幅变化的工况
车辆突然加速
车辆突然减速
压缩机速度加快 制冷剂流量加大
膨胀阀反应滞后 蒸发器出口过热度减小
压缩机速度降低 制冷剂流量减小
膨胀阀反应滞后 蒸发器出口过热度增大
液击
蒸发器有效换热面积减少
Throughout A Year
120km/h 等速 Constant Speed 年功耗比较 0.7 0.6 0.5 0.4 0.3 0.2 0.1 0
固定排量 Fixed Displacement 变排量（内控） Inernal Control Variable Displacement 变排量（外控） External Control Variable Displacement
5.1 定/变排量压缩机性能对比
REFRIGERATING CAPACITY(KW)
CAPACITY
8.0
7.0
6.0
5.0
4.0
3.0
2.0
1.0
0.0
1000
2000
3000
COMPRESSOR SPEED(rpm)
压缩机、冷凝器、蒸发器的检修概要

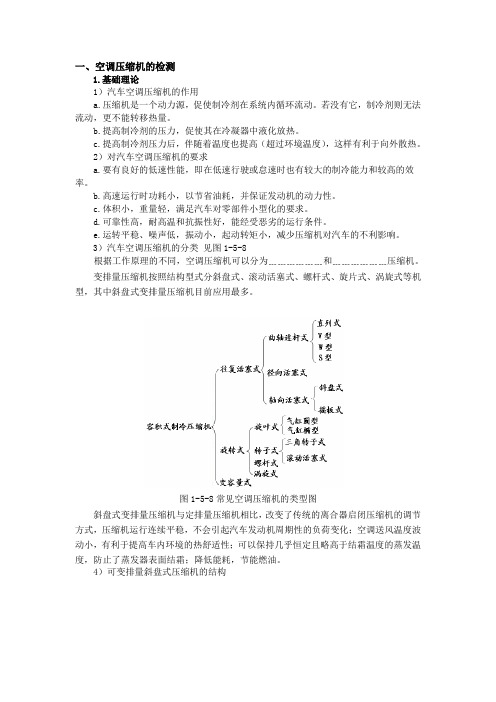

一、空调压缩机的检测1.基础理论1）汽车空调压缩机的作用a.压缩机是一个动力源，促使制冷剂在系统内循环流动。
若没有它，制冷剂则无法流动，更不能转移热量。
b.提高制冷剂的压力，促使其在冷凝器中液化放热。
c.提高制冷剂压力后，伴随着温度也提高（超过环境温度），这样有利于向外散热。
2）对汽车空调压缩机的要求a.要有良好的低速性能，即在低速行驶或怠速时也有较大的制冷能力和较高的效率。
b.高速运行时功耗小，以节省油耗，并保证发动机的动力性。
c.体积小，重量轻，满足汽车对零部件小型化的要求。
d.可靠性高，耐高温和抗振性好，能经受恶劣的运行条件。
e.运转平稳、噪声低，振动小，起动转矩小，减少压缩机对汽车的不利影响。
3）汽车空调压缩机的分类见图1-5-8根据工作原理的不同，空调压缩机可以分为﹍﹍﹍﹍﹍﹍和﹍﹍﹍﹍﹍﹍压缩机。
变排量压缩机按照结构型式分斜盘式、滚动活塞式、螺杆式、旋片式、涡旋式等机型，其中斜盘式变排量压缩机目前应用最多。
图1-5-8常见空调压缩机的类型图斜盘式变排量压缩机与定排量压缩机相比，改变了传统的离合器启闭压缩机的调节方式，压缩机运行连续平稳，不会引起汽车发动机周期性的负荷变化；空调送风温度波动小，有利于提高车内环境的热舒适性；可以保持几乎恒定且略高于结霜温度的蒸发温度，防止了蒸发器表面结霜；降低能耗，节能燃油。
4）可变排量斜盘式压缩机的结构图1-5-9 变排量斜盘式压缩机的结构5）可变排量斜盘式压缩机的工作原理：通过改变腔内压力可使排量在最大100%与最小5%之间连续变化。
当压缩机不工作时，高压侧、低压侧及腔内压力是相等的。
传动轴的转动传至传动装置，通过旋转斜盘将旋转运动转换为压缩机柱塞的往复运动；旋转斜盘沿滑轨垂直运动；旋转斜盘或传动装置的角度决定柱塞行程，从而决定输送流量；该角度随柱塞顶部和底部的压力变化而变；腔压取决于调节阀上的高低压及标定的节流孔。
A 、高输出率，高制冷率－低的腔内压力。
人民大2024新能源汽车电气系统检修(微课版) PPT课件项目五任务1新能源汽车空调制冷系统检修
任务一新能源汽车制冷系统的检修
知识储备
制冷 系统
任务一新能源汽车制冷系统的检修
知识储备
膨胀阀 蒸发器
连接管路
冷凝器
储液干燥器
压缩机
任务一新能源汽车制冷系统的检修
知识储备
空调里的两个热交换器
空调制冷系统组成
任务一新能源汽车制冷系统的检修
知识储备
汽车空调是如何实现冷暖调节的？
蒸发器
低压雾状制冷剂在蒸发器内吸收热量变成气态制冷剂； 制冷部件； 循环介质是制冷剂
任务一新能源汽车制冷系统的检修
知识储备
电动压缩机
任务一新能源汽车制冷系统的检修
电动变排量涡旋式制冷压缩机工作原理
知识储备
(1)吸入过程 在固定蜗形管和可变蜗形管间产生的压缩室的容量随着
可变蜗形管的旋转而增大，这时，气态制冷剂从进风口吸 入。 (2)压缩过程
吸入步骤完成后，随着可变蜗形管继续转动，压缩室的 容量逐渐减小。这样，吸入的气态制冷剂逐渐压缩并被排 到固定蜗形管的中心了。当可变蜗形管旋转约两周后，制 冷剂的压缩完成。
素养目标: 1.在工作过程中逐步培养学生环保意识、安全意识。 2.培养服从管理、严谨规范的工作态度和作风。
任务一新能源汽车制冷系统的检修
一、任务描述 二、知识储备 三、任务分析 四、任务实施 五、考核评价
任务一新能源汽车制冷系统的检修
任务描述
一名新能源汽车维修技师在对一辆出现了问 题的比亚迪秦 EV 进行故障排查时，发现车辆有 如下现象：按下智能钥匙解锁按钮，车辆解锁成 功；进入车辆，踩下制动踏板，按下起动按钮， 仪表点亮，显示“ OK 灯点亮”；但是在打开空 调制冷开关后，汽车空调不制冷。推测可能是电 动压缩机无法工作等的原因。 如果你是维修技师，请问你会如何进行空调制冷 系统无法制冷故障的排除呢？
汽车空调控制系统的现状和发展趋势
车辆工程技术1车辆技术汽车空调控制系统的现状和发展趋势曾 毅（海口技师学院, 海口 570311）摘 要：在汽车生产中，空调系统已经成为汽车的标配，而且衡量一辆汽车是否舒适，空调系统的性能是一项重要的指标。
而且人们出行使用频率最高的交通工具就是汽车，所以汽车空调系统也越来越受到人们的重视，而且汽车空调的环保问题也逐渐引起人们的重视。
随着我国新能源技术的发展，汽车在逐渐向电动车和混动车方向发展，因此传统（汽车）的空调系统将逐渐失去市场。
因此能够适应新能源汽车的汽车空调将是未来的发展方向。
关键词：汽车空调；控制系统；现状；发展趋势；分析1 导言 随着汽车工业的快速发展,汽车行业的竞争形式也日趋严峻,为了在汽车市场中占据一席之地,生产出安全可靠性较高、经济性能较优越、节能减排的新型美观实用汽车,已成为各大汽车生产厂商研究发展的重要方向。
加上人们生活水平、消费水平等在不断提高,有车一族除了在数量上不断扩大外,对汽车乘驾舒适性、安全性等均提出了更高的技术要求。
汽车空调系统作为汽车舒适性和安全性评估的重要（组成部分)，（具有汽车采暖、制冷、除霜、除雾、空气过滤、温湿度自动控制等的核心功能)。
因此,汽车是否配备高性能的空调设备及调控系统,在一定程度上影响汽车被人们的接收程度。
环保、节能、新能源代替原动力车等因素,在很大程度上对汽车空调系统的综合运行工况特性提出了更高的技术性能要求。
2 汽车空调新技术研究现状 伴随着科学技术的发展，汽车空调也有了很大的进步。
和传统汽车空调系统比较起来，新型汽车空调系统不论是综合调控自动化性能还是对汽车内部空气质量的改善功能，都有了很大的提高。
汽车新空调系统采用的传感器技术更加先进，而且布线技术也更加合理，节能效果高，同时新空调系统还可以实时收集汽车内部空气中的湿度、温度以及汽车外部的空气流速等，最终将这些参数汇总至智能中枢，从而计算出空调系统的出风温度以及风扇转速等，最终达到改善汽车内部空气质量的目的。
空压机原理及结构图
空压机原理及结构图
压缩机的结构原理是：经过冷凝器散热管降温冷却变成高压低温的液体，再经过贮液干燥器除湿与缓冲，然后以较稳定的压力和流量流向膨胀阀，经节流和降压最后流向蒸发器。
致冷剂一遇低压环境即蒸发，吸收大量热能。
空调压缩机可以分为定排量压缩机和变排量压缩机。
1、定排量压缩机：定排量压缩机的排气量是随着发动机的转速的提高而成比例的提高，它不能根据制冷的需求而自动改变功率输出，而且对发动机油耗的影响比较大。
它的控制一般通过采集蒸发器出风口的温度信号，当温度达到设定的温度，压缩机电磁离合器松开，压缩机停止工作。
当温度升高后，电磁离合器结合，压缩机开始工作。
定排量压缩机也受空调系统压力的控制，当管路内压力过高时，压缩机停止工作。
2、变排量压缩机：变排量压缩机可以根据设定的温度自动调节功率输出。
空调控制系统不采集蒸发器出风口的温度信号，而是根据空调管路内压力的变化信号控制压缩机的压缩比来自动调节出风口温度。
在制冷的全过程中，压缩机始终是工作的，制冷强度的调节完全依赖装在压缩机内部的压力调节阀来控制。
当空调管路内高压端的压力过高时，压力调节阀缩短压缩机内活塞行程以减小压缩比，这样就会降低制冷强度。
当高压端压力下降到一定程度，低压端压力上升到一定程度时，压力调节阀则增大活塞行程以提高制冷强度。
汽车空调教案-5-6 汽车空调压缩机拆装与检修
教学设计四五4）必须使离合器多楔带轮、发动机传动带轮的带槽处的同一平面。
总结课堂内容小组间相互讲解，通过提问竞赛回答问题。
布置课后作业一、填空题1．大、中型商用车空调压缩机多为______________________________式。
2．“摇摆斜盘式压缩机是__________结构，又称____________或__________。
3．回转斜盘式压缩机是__________________结构，又称__________________。
4. 可变排量压缩机由离合器总成、前盖、_________、_________、_________ 、后盖、缸体和驱动机构总成组成。
二、判断并改错1．中、小型汽车空调压缩机多为传统的曲轴连杆机构式。
( )改正：2．上海大众桑塔纳3000使用的空调压缩机品牌是SD - 510型。
( )改正：3．定排量的汽车空调压缩机会造成发动机运行不平稳、压缩机进排气压力波动大、出风口温度变化大等不良影响。
( )改正：三、填图题1.根据图2-1空调压缩机的基本组成图，填写各组成部分的名称。
1–________________________2–________________________3–________________________4–________________________四、简答题1．简述汽车空调压缩机的常见故障及其检修方法。
2．简述摇摆斜盘式空调压缩机的工作原理。
3．简述变排量压缩机的工作原理。
强调学生学习的主动性10分5分。
空调压缩机分类及其工作原理
五 涡旋式压缩机
涡旋压缩机的工作部件主要由动涡轮与静涡轮组成，动、静涡轮的结构十分相似，都是由端板和由端 板上伸出的渐开线型涡旋齿组成，两者偏心配置且相差１８０°静涡轮静止不动，而动涡轮在专门的 防转机构的约束下，由曲柄轴带动作偏心回转平动，即无自转，只有公转。
六 电磁离合器结构
压缩机电磁离合器的控制： 压缩机的运转取决两个条件: ①汽车发动机工作 ②控制压缩机电磁离合器线圈的必须闭合 工作特点：电磁线圈一端搭铁，另一端经空调开关与电源相连。当空调开关接通时，电磁离合器吸合 空调开关接通→电磁离合器线圈产生磁场→压盘与皮带轮结合→皮带轮的转动带动压盘转动→压缩机 主轴转动 停止压缩机空调开关断开→离合器线圈失电→压盘与皮带轮分离→皮带轮空转→压缩机主轴停止转动
旋叶式
旋转式 涡旋式
分类
往复式
转子式 曲轴连杆式
斜盘式ቤተ መጻሕፍቲ ባይዱ
分类
（2）按压缩机工作时工作容量是否变化可分为定排量式和变排量式。
定排量压缩机，它不能根据制冷负荷的大小自动改变排气量，对发动机的油耗影响比较 大。它的控制一般通过采集蒸发器表面的温度信号，当温度达到设定值时，空调压缩机电磁 离合器分离，压缩机停止工作；当温度升高后，电磁离合器接合，压缩机再次工作。定排量 空调压缩机也受空调制冷系统压力的控制，当管路内压力过高或过低时，空调压缩机也将停 止工作。
四 旋叶式压缩机
主要部件有气缸、转子、叶片。气缸内壁近似呈椭圆形，转子与气缸为同心配置，转子上装有五片倾 斜配置的铝制叶片，叶片在转子槽中可以做往复运动。将气缸容积划分为两个月牙形空间，每个月牙 形空间都设有吸气孔口和排气阀。转子旋转后叶片在离心力作用下甩出，使其叶片上端部紧贴气缸内 壁，使月牙形空间又被分隔成若干扇形空间。随着转子的旋转，每个基元容积完成吸气、压缩和排气 过程，转子旋转一周，完成两次吸气、压缩和排气过程，转子旋转一周可以实现十次吸、排气及压缩 过程。
三电压缩机介绍
1000
0
10
Speed = 35 mph
20 Time (sec)
涡旋式
活塞式
30
40
涡旋式压缩机在压缩机开始运转时 很少影响发精动品机pp转速，使之降低
TR
Scroll Type vs. Wobble plate type
Performance
95
Noise Level (dBA)
90
DPEISNTSOON's
固变定排排 量(量 外控F）iExxetedrnaDl iCsonptlroal cVearmiaebnletDisplacement 变变排排量 量（（内内控控）I）nterInanleCrontaroll VCaorianbtleroDilsplVacaermieanbt le Displacement 变国排定量 排量（F外ixe控d D）isplEacxetmeerntnal Control Variable Displacement
performance of the electric scroll compressor.
精品pp
TR
三电涡旋式压缩机的特征
◆高容积效率・功耗低，实现高COP
◆机械结构特有的压缩特性、防止动盘自转装置 实现低噪音 / 低振动 / 低扭矩冲击
◆实现高速运转化（MAX12000rpm)
达到轻质化。
精品pp
改善离合器频繁工作所产生的扭矩变化， 提高了驾驶舒适性； 车厢温度波动范围缩小，提高了环境舒 精品适pp性；
SDV
SDV 压缩机的规格
形式
Model
气缸数
Number of Cylinders
最大容量 <cc/rev>
